ARM服务器固件FVP仿真开发流程深度解析实战指南

引言:

在芯片行业，有一句老话叫"芯片未动，固件先行"。听起来反直觉------硬件都没造出来，软件怎么写？但这就是现代芯片开发的真实写照。

一颗芯片从设计到流片再到量产，周期动辄以年为单位。而固件和软件的开发与验证，恰恰卡在整个流程最末端------必须等 silicon 回来、硬件就绪，才能正式开始。这意味着芯片流片后如果发现固件层面的问题，轻则延期数月，重则直接报废重新设计。一个简单的逻辑：硬件出问题可以改版，但固件出问题同样能让整颗芯片废掉。固件的价值，不在硬件之后，而在硬件之前。

更棘手的是，随着 AI 算力需求爆发，芯片复杂度指数级攀升。异构计算、多芯粒封装、复杂的存储层级------每一层都在给固件开发叠加难度。传统模式里，硬件团队和固件团队只能串行工作：硬件先跑，固件后跟，等发现问题再回头改硬件，来回拉锯。这种"先硬后软"的开发节奏，在今天的竞争环境下已经难以承受------产品晚一个月上市，可能就是数亿美元的市场损失。

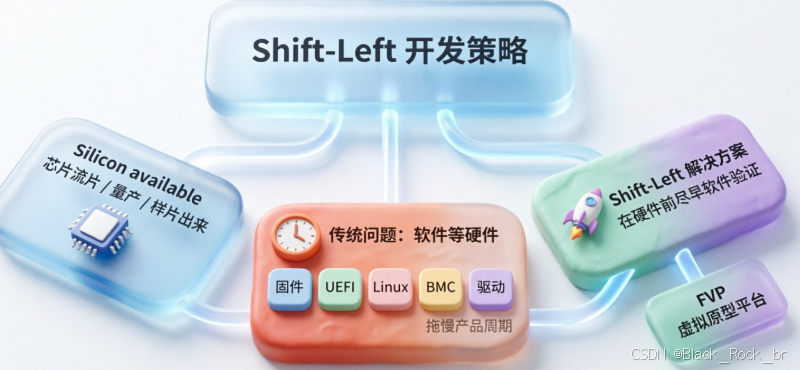

行业迫切需要一种办法：在芯片尚未流片之前，就能让固件团队提前进场、并行开发、提前验证。

这就是 FVP（Fixed Virtual Platform，固定虚拟平台）的价值所在。

FVP 是一种功能精确的硬件仿真模型，能在 PC 或服务器上完整模拟处理器、内存、外设等所有关键组件。它的运行速度高达数百 MHz，接近真实硬件。固件团队可以在芯片流片前 6 到 12 个月，就在 FVP 上启动开发、跑测试、做验证。更重要的是，FVP 能够准确呈现最终硬件的行为，确保在其上开发和测试的固件，部署到物理芯片后能按预期运行。

一套 FVP，把"先硬后软"的串行流程，变成了"软硬并行"的协同模式。有数据显示，采用 FVP 等虚拟原型方案后，流片前的开发流程可缩短高达 50%。

芯片未动，固件先行------FVP 让这句话从理想变成了现实。

1:架构解析：图文并茂地解释 CSS v3 和 RDv3 的组件构成

1.1 CSS v3（Neoverse CSS V3）：计算子系统

Arm Neoverse CSS V3（Compute Subsystem Version 3）是Arm专为云端与基础设施应用打造的高性能运算子系统。它本质上是一套预先验证的计算子系统，将核心计算资源、互连架构与系统IP整合在一起，帮助合作伙伴加速定制化SoC的开发。

1.1.1 核心计算层

CSS V3的核心是 Neoverse V3 CPU核心 ，这是Arm目前单线程性能最高的Neoverse核心。每个集群可配置64个核心，每个插槽最多支持128个核心。每个核心配备2MB专用私有L2缓存，采用Direct Connect直连架构

1.1.2互连与内存子系统

CPU核心通过CMN S3或CMN Cyprus一致性网状互连架构 进行连接。其中CMN Cyprus支持7×6网状网络。内存方面支持DDR5、LPDDR5以及HBM3 等最新高速内存标准；I/O方面支持PCIe Gen5和CXL 3.0 。此外还支持UCIe接口，可通过chiplet架构将加速器和其他芯片连接到Arm内核。

1.1.3 系统控制与安全模块

CSS V3集成了完整的系统控制与安全组件：

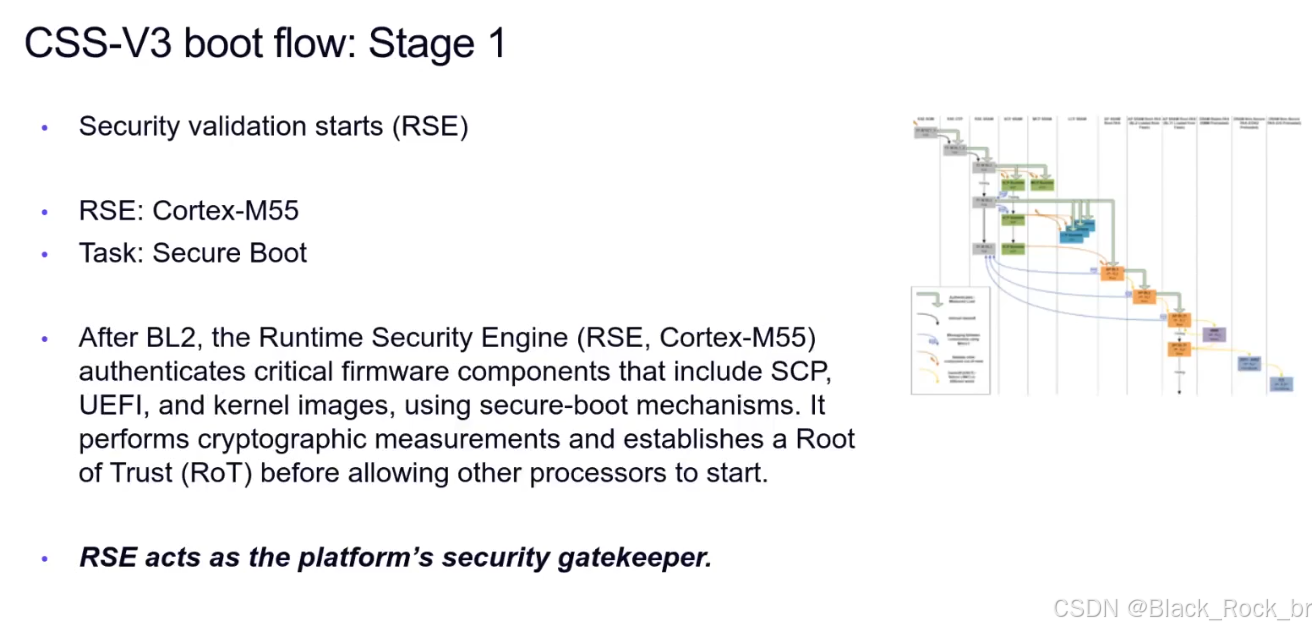

RSE（Runtime Security Engine） ：基于Arm Cortex-M55处理器，提供运行时安全引擎，支持硬件强制安全（HES）
SCP（System Control Processor） ：基于Arm Cortex-M7，负责系统控制与管理
MCP（Manageability Control Processor） ：同样基于Cortex-M7，负责可管理性控制
LCP（Local Control Processor） ：基于Cortex-M55，负责每个应用处理器（AP）的本地电源管理

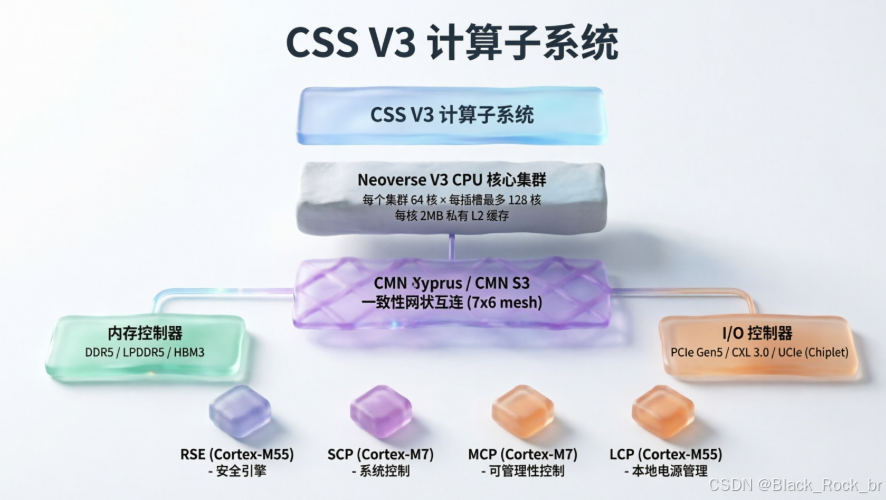

1.1.4架构示意图

架构思维导图直观呈现

CSS V3主要针对三纳米级工艺节点设计，附带支持性布局图和实施流程，以最大限度降低物理设计风险。相比前代CSS N2，每插槽性能提升超过50%。

1.2Arm Neoverse RD-V3 参考设计架构解析

RD-V3（Reference Design Version 3）是Arm基于CSS V3构建的参考设计平台 ，它提供了一个可重现的运子系统范例，供开发者在实体芯片问世前进行韌体开发、系统启动与pre-silicon验证。RD-V3是首个支持Realm Management Extension（RME） 的参考设计平台。

1.2.1 计算核心层

1.2.2 互连与扩展

CMN-Cyprus互连：标准版采用7×6网状网络；Cfg1版采用3×3网状网络
多个AXI扩展端口：支持I/O一致性PCIe、以太网、加速器卸载等
NI-Tower Network-on-Chip互连：提供片上网路互连与控制

1.2.3 系统控制与安全（与CSS V3一致）

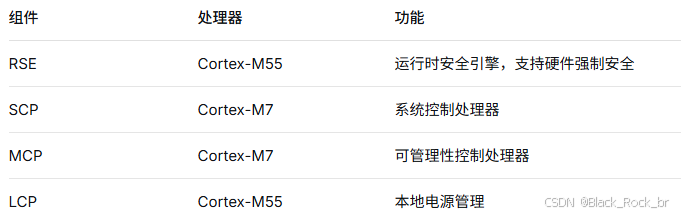

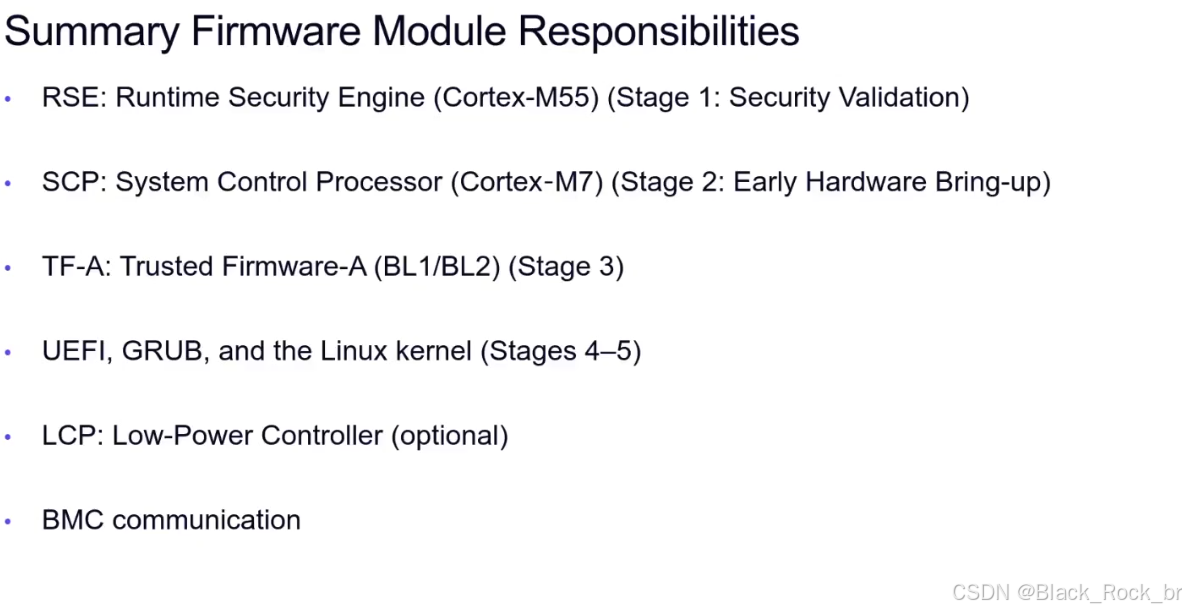

RD-V3继承了CSS V3的完整系统控制与安全组件：

1.2.4 软件堆栈

RD-V3集成了完整的软件堆栈，支持：

启动流程：Busybox Boot、Buildroot Boot、Linux Distribution Boot、UEFI Secure Boot
低功耗与性能：低功耗空闲（LPI）、协同处理器性能控制（CPPC）
安全特性：RME（Realm Management Extension）、信任链（CoT）
可靠性：RAS（Reliability, Availability, Serviceability）

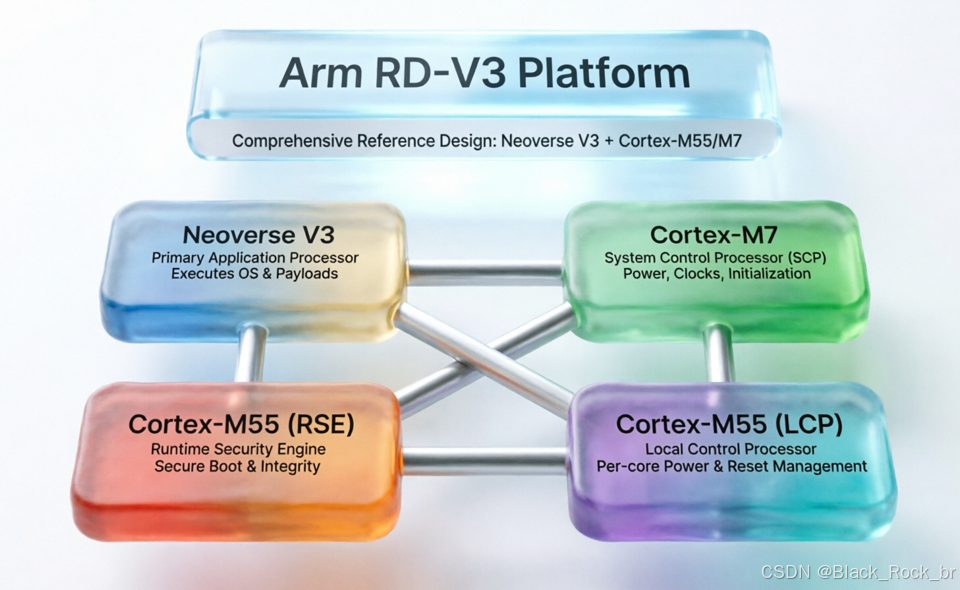

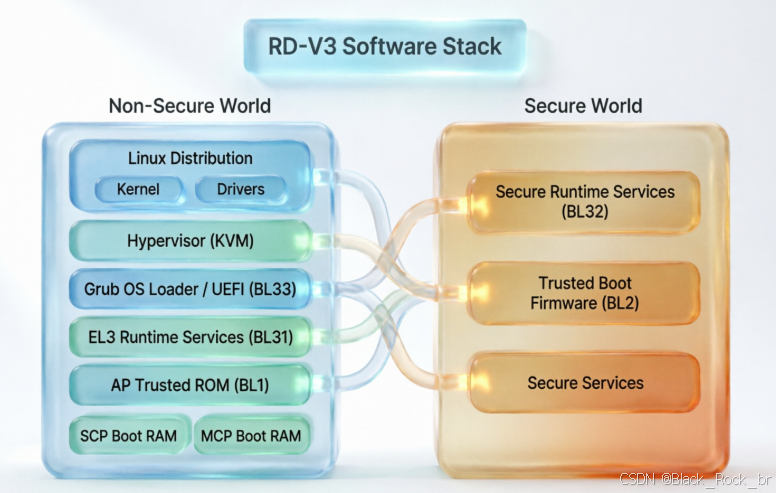

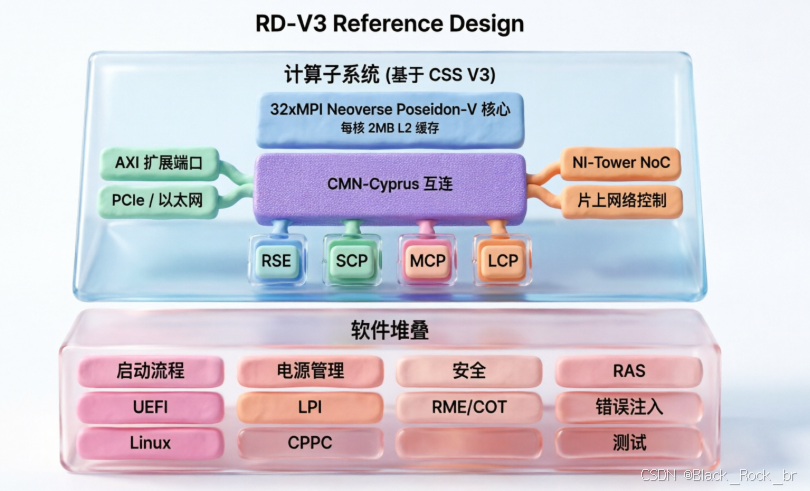

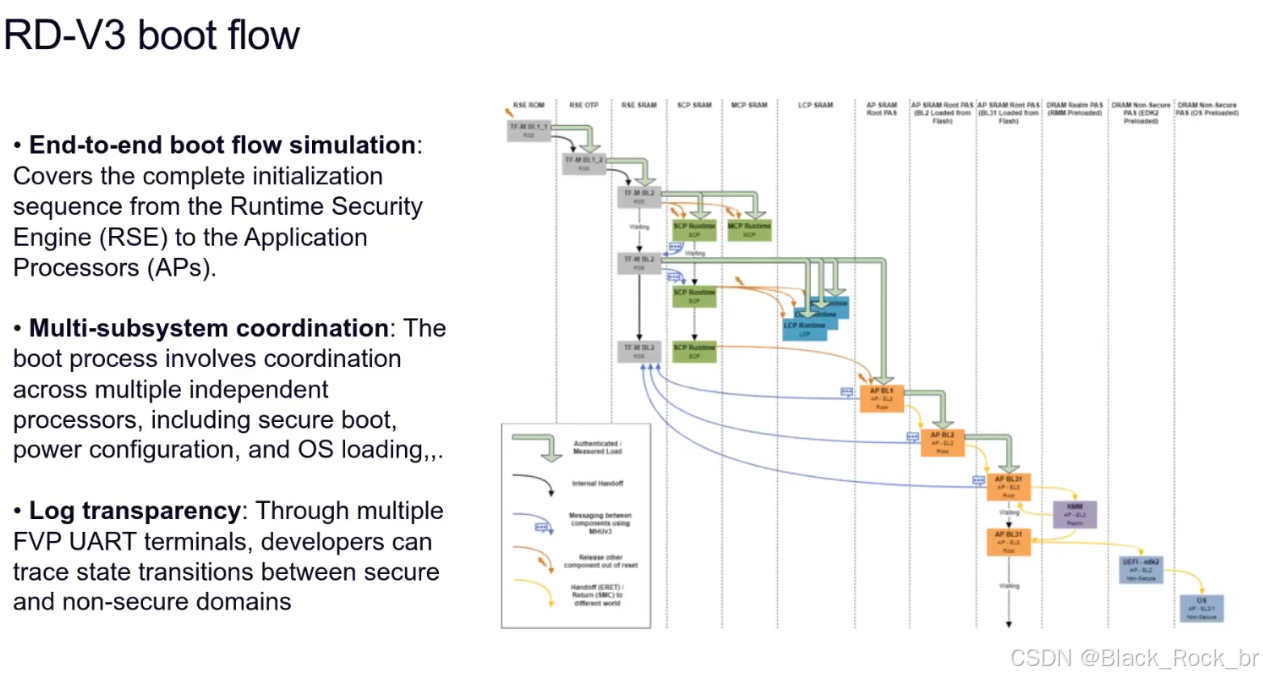

1.2.5架构示意图

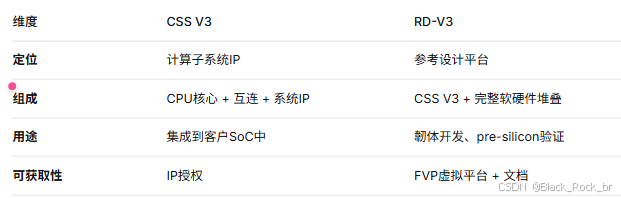

1.3CSS V3 与 RD-V3 的关系

两者的关系可以概括为：CSS V3是"发动机"，RD-V3是"整车" 。

CSS V3构成了专用计算系统的关键构建模块 ，可降低通用计算子系统的设计和验证成本。而RD-V3则基于CSS V3构建了一个完整可运行的参考设计，帮助开发者在实际芯片流片前完成软件堆叠的验证与优化

2：无需硬件即可开发与验证 ------ Arm FVP

在传统工作流程中，系统验证通常要等到硅片/硬件芯片可用后才能开始，这会引入风险和延迟。

2.1 Arm FVP 的作用

为了解决这个问题，Arm 提供 Fixed Virtual Platforms（FVP，固定虚拟平台），它是一组仿真模型，可在主机上模拟 Arm SoC 行为。CSS-V3 平台提供多种 FVP 配置，允许你选择最适合特定开发和验证需求的模型。

FVP：Arm 提供的固定虚拟平台，属于系统级仿真/模拟平台。
它仿真的是 SoC 行为，包括 CPU、内存、外设、中断、MMU/缓存一致性相关行为等，不是简单指令集模拟器。
Host machine：运行 FVP 的宿主机，通常是 x86/Linux 开发机。
CSS-V3：Arm Neoverse Compute Subsystem V3，参考计算子系统。
多种 FVP 配置意味着可以模拟不同核数、内存、I/O、集群/多芯片等场景。

2.2 FVP 关键能力

支持多核 CPU 仿真，并可进行 SMP 启动
提供多个 UART 接口，用于串口调试和监控
兼容 TF-A、UEFI、GRUB 和 Linux 内核镜像
可查看启动日志、跟踪输出和中断事件，便于调试

Arm FVP 让软件和固件团队在真实芯片/板卡可用前，就能基于 CSS-V3/RD-V3 的虚拟平台进行启动链、多核、固件、UEFI、Linux 和调试验证，从而降低硬件等待带来的风险和项目延迟。

3：实战演练：以"Step-by-Step"的形式，展示如何用 Docker + FVP 跑通第一个 RDv3 镜像。

3.1准备工作：环境与硬件要求

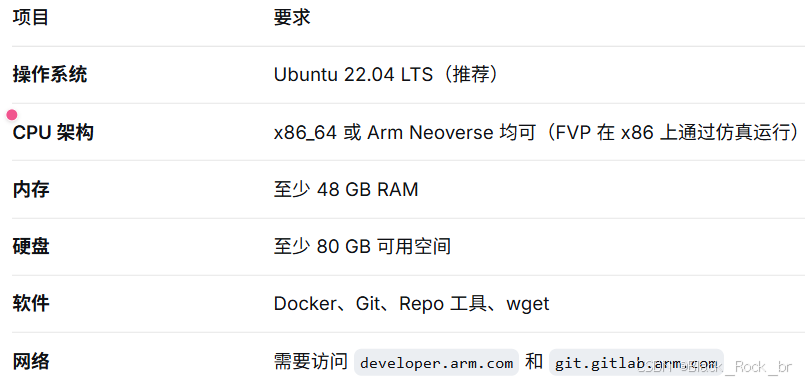

开始之前，请确认你的环境满足以下条件：

3.2 Step 1：安装 Docker 和基础工具

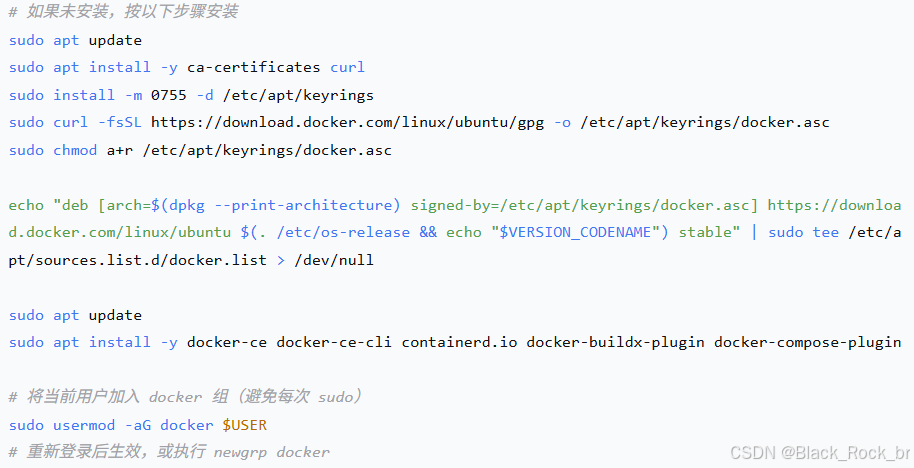

首先确保 Docker 已安装并正常运行：

2.2.1安装 Repo 工具（Google 的 Git 仓库管理工具）：

2.3 Step 2：下载并安装 RD-V3 FVP

FVP（Fixed Virtual Platform）是 Arm 提供的硬件仿真模型，可以在没有真实芯片的情况下运行固件。

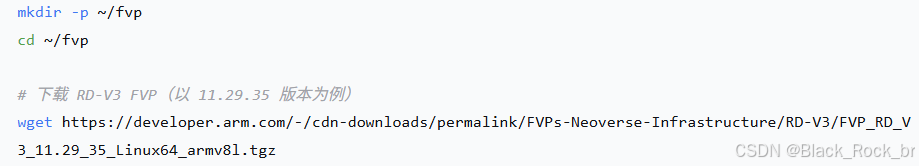

首先创建 FVP 安装目录并下载对应版本

解压并运行安装程序

安装过程中会提示一些问题，直接按回车选择默认设置即可 。默认情况下，FVP 会安装到 ~/FVP_RD_V3 目录下。

安装完成后，FVP 可执行文件位于：

版本匹配提示 ：每个 RD-V3 固件版本都对应一个特定的 FVP 版本。请访问 RD-V3 Release Tags 确认你需要的版本号。

2.4Step 3：克隆 RD-V3 固件源码

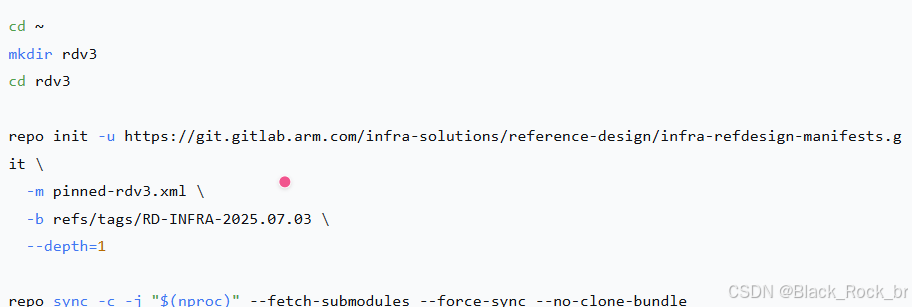

创建一个工作目录，并通过 repo 工具同步 RD-V3 的完整固件源码

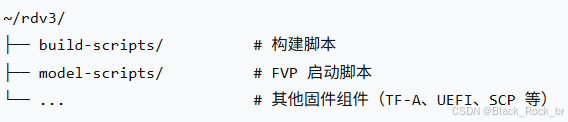

同步完成后，源码目录结构如下：

2.5Step 4：构建 Docker 镜像（构建环境容器化）

Arm 官方提供了一个名为 rdinfra-builder 的 Docker 镜像，其中预装了所有构建 RD-V3 固件所需的工具链和依赖。

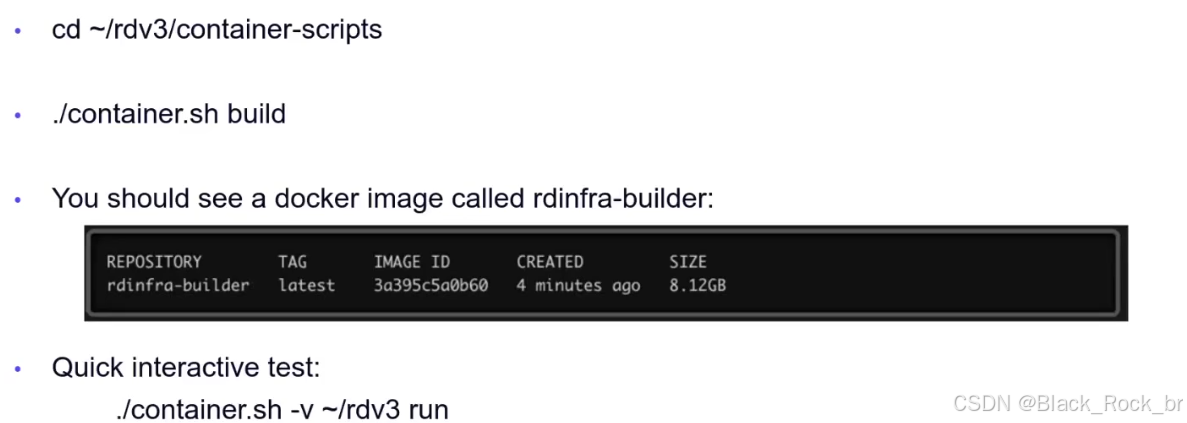

你可以从 Arm 的容器仓库拉取（如果已发布），或者根据 build-scripts 中的 Dockerfile 自行构建：

2.6Step 5：在 Docker 容器中构建固件

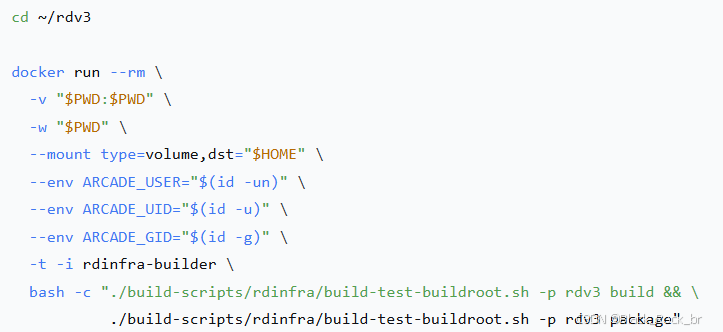

使用刚刚准备的 Docker 镜像，在容器内执行 RD-V3 固件的完整构建和打包：

2.7Step 6：启动 RD-V3 FVP 仿真

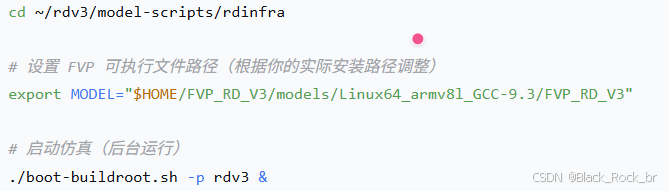

构建完成后，进入模型脚本目录，启动 FVP 仿真

2.8启动后会发生什么？

FVP 会启动多个终端窗口（通过图形界面），分别对应不同的子系统：

Neoverse V3 应用处理器（主 Linux 控制台）
Cortex-M55（RSE） ：运行时安全引擎控制台
Cortex-M7（SCP/MCP/LCP） ：系统控制和管理控制台
Panel 控制台：仿真控制面板

如果你通过 SSH 连接到远程服务器，这些图形窗口可能无法正常显示

4：验证：第一个 RD-V3 镜像跑通

当你在 FVP 控制台中看到类似以下的启动日志时，说明第一个 RD-V3 镜像已经成功跑通：

复制代码

UEFI firmware booting...
[...]
Buildroot login:

在 Linux 控制台终端中，默认的 Buildroot 登录账号为 root （无密码）。输入 root 即可进入系统：

此时，你已经成功在 Docker + FVP 环境中运行了 RD-V3 参考设计平台！

通过以上 7 个步骤，你完成了：

✅ Docker 环境的安装与配置
✅ RD-V3 FVP 仿真模型的下载与安装
✅ RD-V3 完整固件源码的同步
✅ Docker 容器化构建环境的准备
✅ RD-V3 固件（含 TF-A、SCP/MCP、UEFI、Buildroot）的完整构建
✅ RD-V3 FVP 仿真的启动与验证
✅ （可选）远程桌面环境的配置

整个流程的核心思想是：用 Docker 封装复杂的构建工具链，用 FVP 替代真实硬件进行 pre-silicon 验证------这正是 Arm 为云厂商和芯片开发者提供的标准工作流。
