在工业以太网领域，EtherCAT 凭借微秒级实时性、灵活的拓扑结构和极低的硬件成本，成为运动控制、机器人、伺服驱动等高端自动化场景的首选协议。理解 EtherCAT 从站的硬件架构，核心是厘清MAC（介质访问控制）、PHY（物理层收发器）与 MII（介质独立接口）三者的定位、连接关系与协作机制。这三者共同构成了 EtherCAT 从站通信链路的底层基础，直接决定了设备的实时性、稳定性和硬件设计复杂度。
一、层级定位：OSI 模型中的分工
按照OSI 七层网络模型划分，MAC 与 PHY 分属不同层级，MII 则是连接二者的标准化接口：

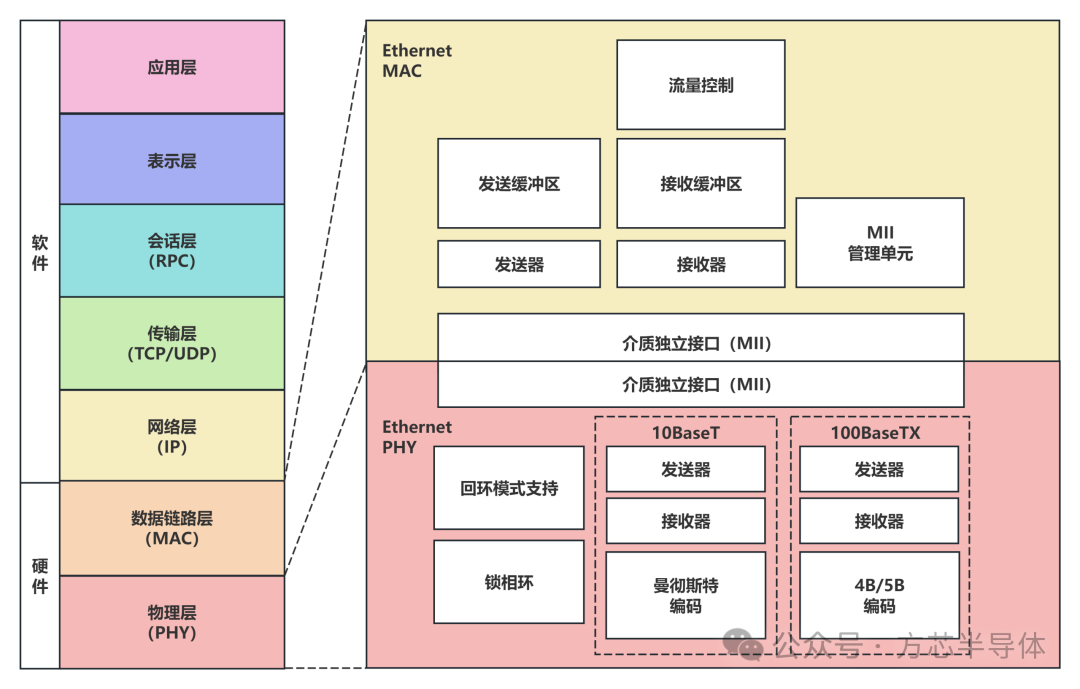

OSI 七层模型与以太网 MAC‑PHY 架构
1. MAC 层：数据链路层的核心处理单元
MAC（Media Access Control，介质访问控制）位于数据链路层（Layer 2），是 EtherCAT 协议处理的核心硬件载体。在标准以太网中，MAC 负责以太网帧的封装与解封装、MAC 地址识别、CRC 校验、冲突检测与流量控制等功能。
而在 EtherCAT 从站中，MAC 功能并非独立芯片，而是集成在 EtherCAT 从站控制器（ESC, EtherCAT Slave Controller）内部。ESC 是 EtherCAT 从站的核心 ASIC 或软核，其内部不仅包含标准以太网 MAC，还实现了 EtherCAT 特有的 "on-the-fly"（实时处理）机制 ------ 数据帧经过从站时无需完整接收再转发，而是在硬件层面直接提取和插入数据，从而实现亚微秒级的端口转发延迟。
ESC 内部的 MAC 模块承担着三大核心任务：
-
识别以太网帧类型，筛选 EtherCAT 数据帧
-
配合 EtherCAT 处理单元完成数据的实时读写与转发
-
通过 MII 接口与外部 PHY 进行并行数据交互
2. PHY 层：物理层的信号转换枢纽
PHY（Physical Layer Transceiver，物理层收发器）位于物理层（Layer 1），负责数字信号与物理介质上的模拟差分信号之间的相互转换，是连接芯片逻辑与传输线缆的桥梁。
EtherCAT 标准物理层采用IEEE 802.3 100BASE-TX规范，工作在 100Mbps 全双工模式下。PHY 芯片的核心功能包括：
-
发送方向：将 MII 接口传来的并行数字信号进行 4B/5B 编码、串并转换，最终转换为差分模拟信号通过网线输出
-
接收方向：将网线传来的差分模拟信号进行解码、时钟恢复、串并转换，还原为并行数字信号送往 MII 接口
-
链路状态检测、自动协商（Auto-Negotiation）、MDI/MDI-X 自动交叉等辅助功能
3. MII 接口：两层之间的标准化桥梁
MII（Media Independent Interface，介质独立接口）是 IEEE 802.3 定义的标准接口规范，用于在 MAC 层与 PHY 层之间传递数据和控制信号。其设计初衷是实现 MAC 与 PHY 的解耦 ------ 只要遵循 MII 标准，不同厂商的 MAC 和 PHY 芯片可以无缝对接。
MII 接口的核心价值在于 "介质无关性"：无论物理介质是双绞线还是光纤，只要 PHY 芯片提供 MII 接口，MAC 层无需做任何改动即可适配。在 EtherCAT 从站中，MII 是 ESC 与外部 PHY 之间最主流、也是官方推荐的连接方式。
二、连接架构与数据流向
整体链路拓扑
一个典型的双端口 EtherCAT 从站，其 MAC-PHY-MII 的完整硬件链路结构如下图所示：

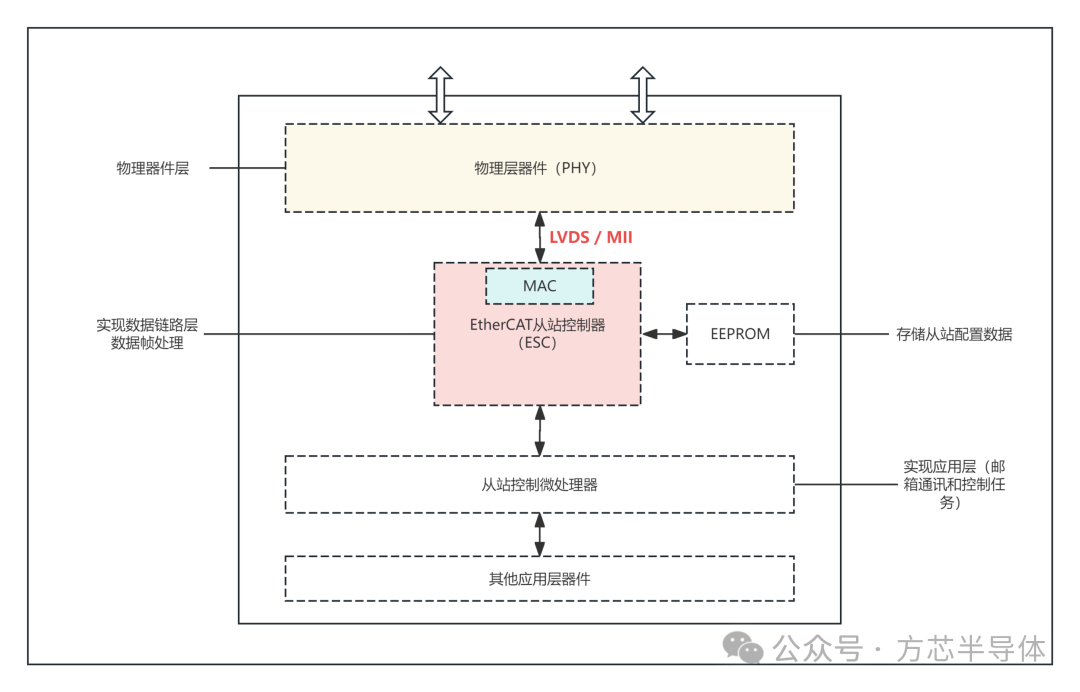

典型的EtherCAT从站组成
数据帧在从站内部的完整流向为：
-
接收路径：网线差分信号 → 网络变压器隔离 → PHY 解码为并行数字信号 → MII 接口送入 ESC → ESC 内部 MAC 识别并处理 EtherCAT 帧 → 转发至下一端口
-
发送路径：ESC 处理后的数据 → MAC 层封装 → MII 接口送至 PHY → PHY 编码为差分信号 → 网络变压器 → 网线输出

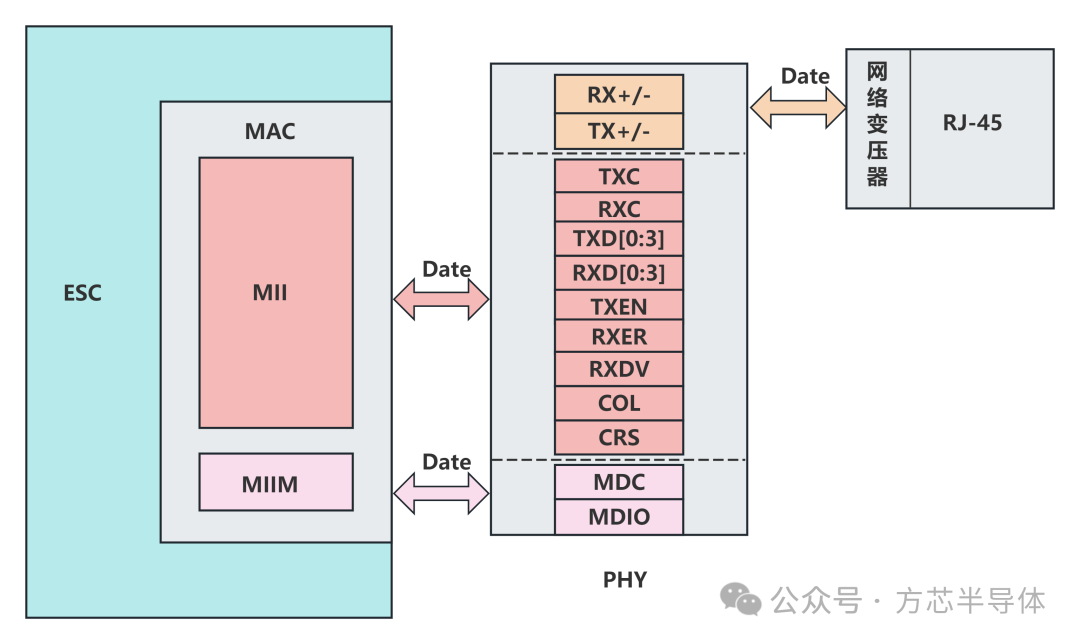

ESC 内置 MAC 与 PHY 芯片 MII 接口硬件连接框图

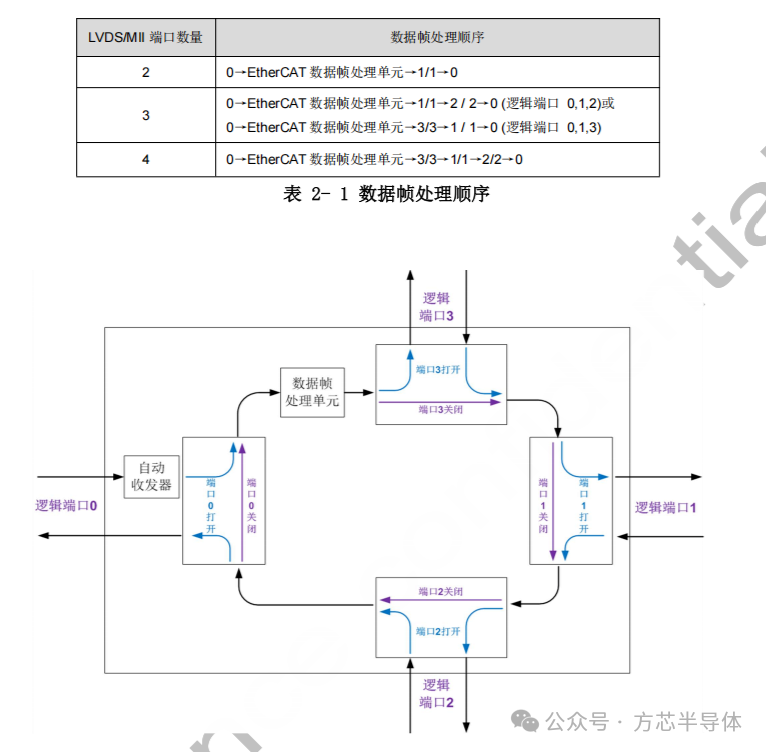

方芯EtherCAT FCE1100数据帧处理顺序
由于 EtherCAT 采用 "直通转发" 机制，数据帧从一个端口进入、从另一个端口流出的总延迟通常小于 1 微秒，这对 MII 接口和 PHY 的时延特性提出了严苛要求。
MII 接口的信号组成
标准 MII 接口包含 4 位宽的数据通道，工作在 25MHz 时钟频率下，恰好对应 100Mbps 的传输速率（4bit × 25MHz = 100Mbps）。其主要信号可分为三组：
发送通道信号：
-
TX_CLK：发送时钟，由 PHY 提供，25MHz
-
TXD 3:0：4 位发送数据线，由 MAC 驱动
-
TX_EN：发送使能信号，高电平表示数据有效
-
TX_ER：发送错误指示，可选信号
接收通道信号：
-
RX_CLK：接收时钟，由 PHY 从接收数据中恢复，25MHz
-
RXD 3:0：4 位接收数据线，由 PHY 驱动
-
RX_DV：接收数据有效信号
-
RX_ER：接收错误指示
-
CRS：载波侦听，COL：冲突检测（EtherCAT 全双工模式下基本不用）
管理接口信号（MDIO）：
-
MDC：管理接口时钟，通常为 2.5MHz
-
MDIO：管理数据输入输出，双向信号
三、EtherCAT 场景下的特殊要求
EtherCAT 对实时性的极致追求，使得 MAC-MII-PHY 的组合与普通以太网存在显著差异。
1. 为什么优先选择 MII，而非 RMII/RGMII？
-
在消费级以太网中，为了减少引脚数量，常使用 RMII（精简 MII，2 位数据）或 RGMII（吉比特 MII）接口。但 EtherCAT 官方明确推荐使用标准 MII 接口，原因在于：
-
时延更低：RMII 和 RGMII 接口为了压缩数据位宽，内部集成了发送 FIFO 缓存，会增加数百纳秒的转发延迟和抖动。对于 EtherCAT 这种端到端延迟要求严苛的协议，每一级的延迟累积都会影响整体同步精度。
-
确定性更高：标准 MII 没有缓存机制，数据是 "直通" 的，延迟固定且可预测，完全符合 EtherCAT 的硬实时特性。
-
时钟独立：MII 的发送和接收使用独立时钟，由 PHY 侧提供，更利于时钟恢复和同步

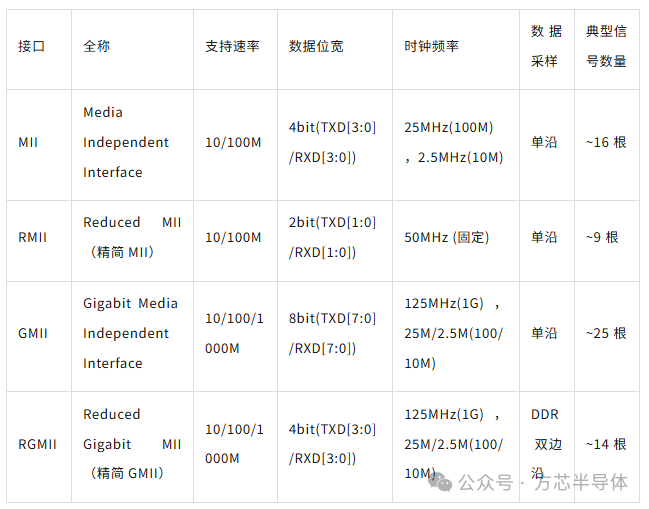

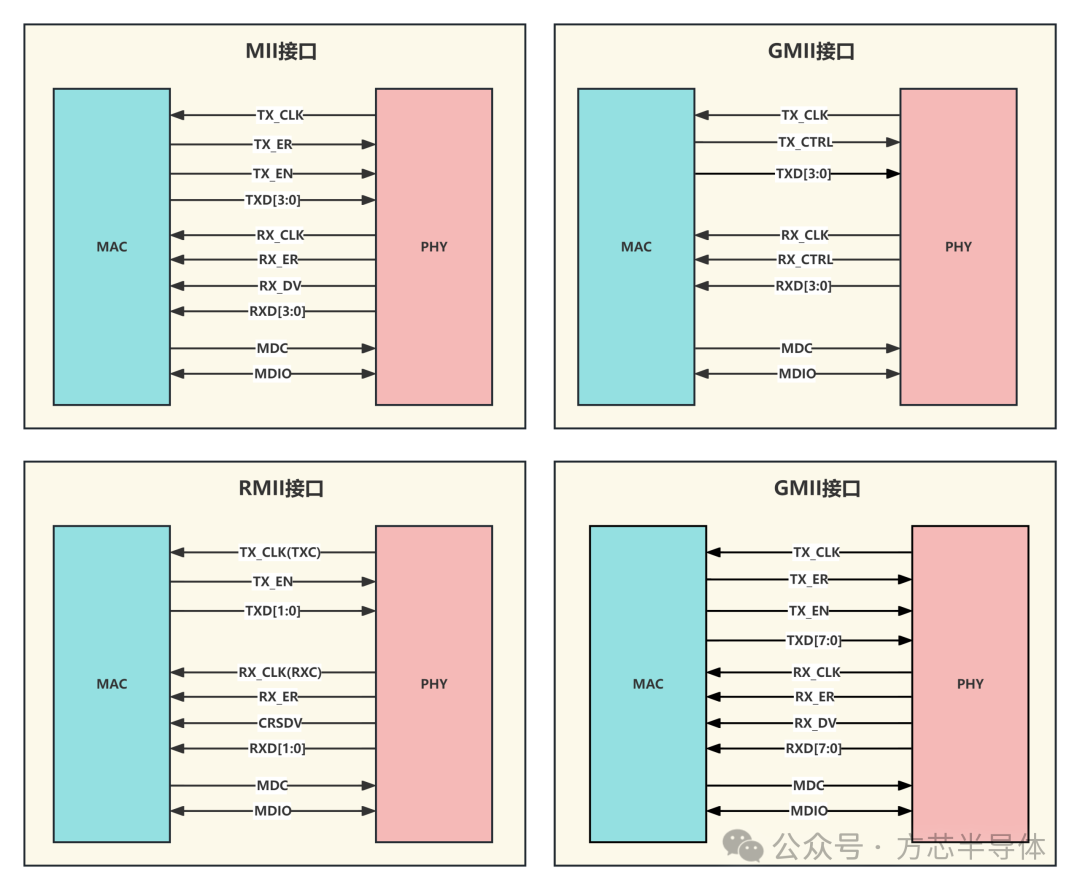

MII / RMII / GMII / RGMII 接口信号对比示意图
2. 多 PHY 的时钟同步要求
EtherCAT从站一般具备2‑4个通信端口，每个端口对应一路PHY芯片，所有PHY必须共用同一个25 MHz时钟源，保证各端口MII时钟相位一致，防止数据转发产生异步采样误差。
EtherCAT硬件设计有两种主流时钟方案：单颗25 MHz晶振同时给ESC与全部PHY供时钟，或是由ESC输出参考时钟驱动PHY。方芯EtherCAT从站芯片目前仅支持ESC输出时钟供给PHY，选型PHY必须支持REF_CLK外部时钟输入，不能选用只能外接自有晶振的器件。该方案省去PHY外挂晶振，精简外围器件、降低PCB布局难度，搭配方芯自研FCP1140 PHY与FCE1100 ESC适配性更佳，规避时钟兼容风险，简化硬件设计、缩短调试周期。
3. PHY 芯片的选型约束
根据 ETG（EtherCAT 技术协会）的 PHY 选型指南，用于 EtherCAT 的 PHY 必须满足以下关键要求：
-
符合 IEEE 802.3 100BASE-TX 或 100BASE-FX 标准
-
支持 100Mbps 全双工模式
-
提供标准 MII 接口
-
支持自动协商和 MDI/MDI-X 自动交叉
-
不得修改以太网帧前导码长度（否则会破坏 EtherCAT 帧结构）
-
不启用节能以太网（EEE）功能，避免引入额外延迟和抖动
-
工业级温度范围（通常 - 40℃~85℃或更宽）
主流的 EtherCAT PHY 芯片包括 TI DP83822/DP83826、Microchip KSZ8081 等工业级器件。EtherCAT国产方面目前方芯推出了FCP1140（对标Microchip LAN8740） PHY 如下：

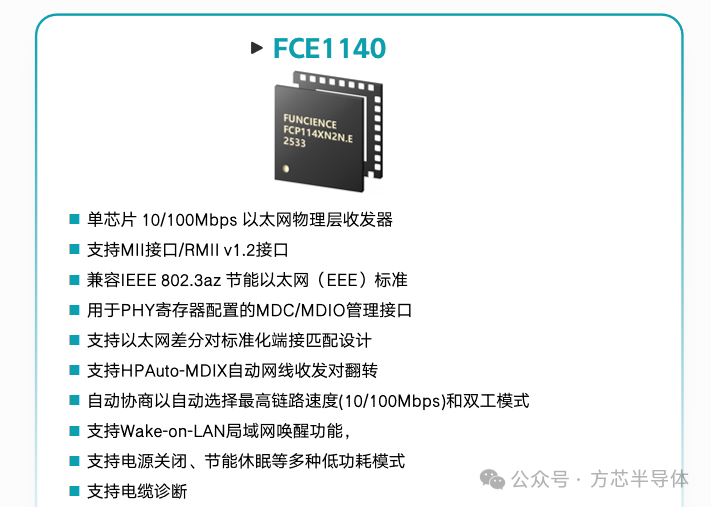

FCP114X产品参数
四、主流硬件实现方案
根据集成度不同，EtherCAT 从站的 MAC-MII-PHY 架构主要分为三种实现形态。
1. 分立方案：ESC + 外部 PHY
这是最经典的架构，以 方芯FCE1100（兼容倍福ET1100） 为代表。ESC 芯片内部仅集成 MAC 和 EtherCAT 处理逻辑，每个端口通过 MII 接口外接一颗独立的 PHY 芯片。

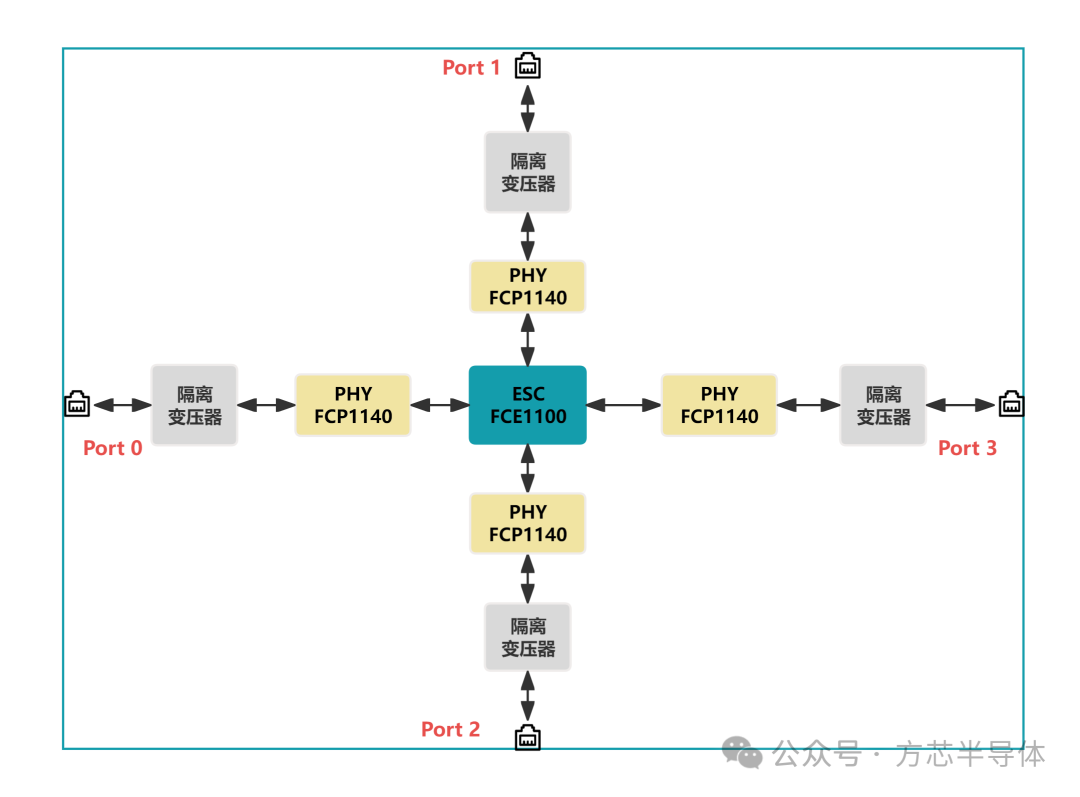

方芯EtherCAT从站芯片 FCE1100 4口分支方案

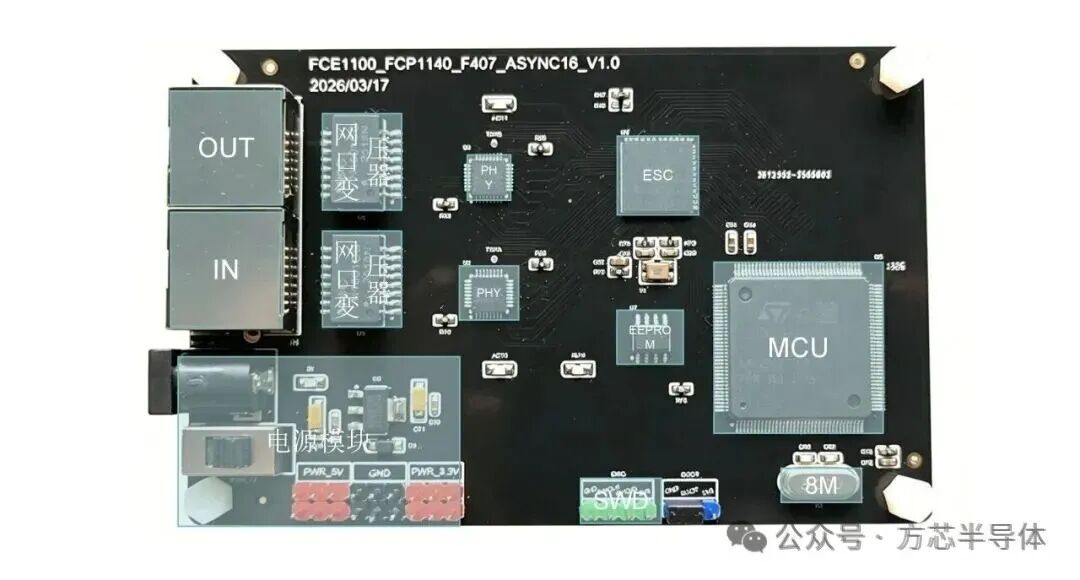

方芯FCE1100（ESC芯片）+FCP1140（PHY芯片）+MCU开发板
优势：
-
方案成熟，资料丰富，移植成本低
-
PHY 选型灵活，可根据成本、温度等级灵活搭配
-
支持光纤等特殊物理介质（外接光模块 PHY）
劣势：
-
元器件数量多，PCB 布板面积大
-
需要处理多 PHY 的时钟同步和 MDIO 地址分配
2. 集成方案：ESC 内置 PHY
为了简化硬件设计，越来越多的 ESC 芯片将 PHY 直接集成在内部，典型代表如 FCE1353、FCE1354 （兼容Microchip LAN9252/LAN9253/LAN9254） 等。这类芯片通常集成 2 路 100BASE-TX PHY，同时预留一路 MII 接口供外接第三路 PHY 使用。

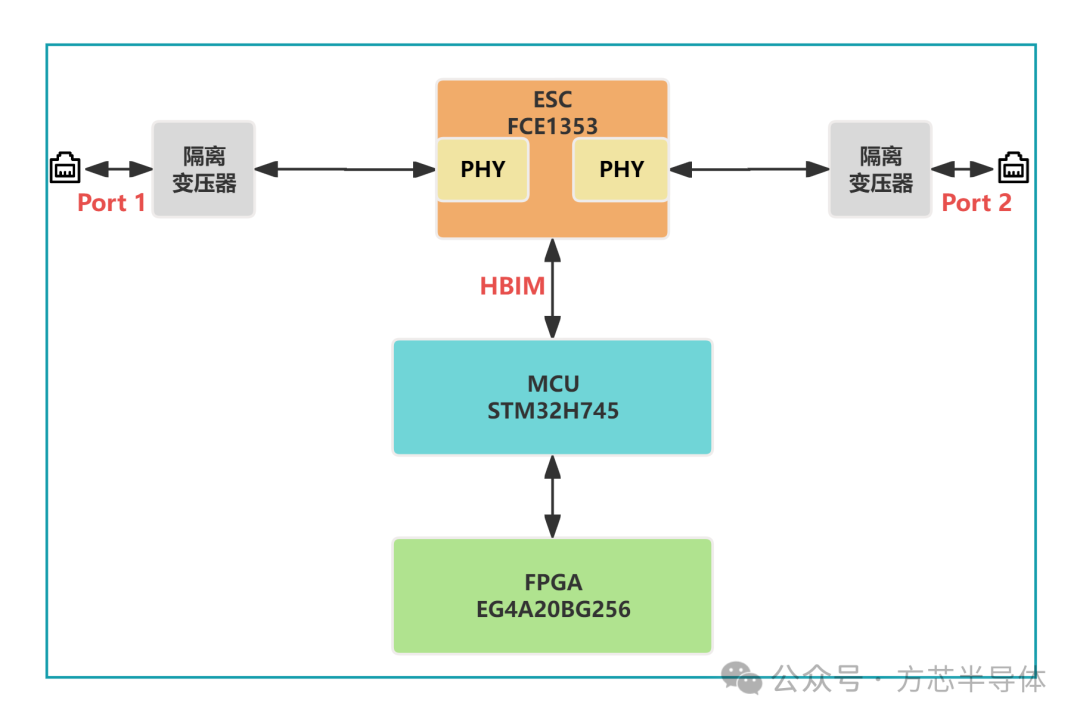

方芯EtherCAT从站芯片 FCE1353 伺服驱动器方案
优势：
-
外围电路极简，只需一颗晶振和网络变压器即可工作
-
芯片内部已做好时钟同步和 MII 信号匹配，硬件开发难度低
-
整体 BOM 成本和 PCB 面积更优
劣势：
-
PHY 参数固定，无法灵活替换
-
不支持特殊介质（如光纤）的直接扩展
- 软核方案：FPGA/MCU 实现 MAC
对于高度定制化的场景，可以使用 FPGA 或带工业通信外设的 MCU（如 TI Sitara 系列的 PRU-ICSS），通过逻辑或固件实现 EtherCAT MAC 功能，再通过 MII 接口连接外部 PHY。这种方案中，MAC 层由可编程逻辑 / 固件实现，MII 接口通过 IO 引脚引出，灵活性最高，但开发难度和验证成本也远高于专用 ASIC 方案。
五、总结
MAC、PHY 与 MII 三者构成了 EtherCAT 从站通信链路的底层铁三角：ESC 内置的 MAC 是 EtherCAT 协议处理的核心，PHY 负责数字信号与物理介质的转换，MII 则是两者之间标准化的并行数据通道。三者各司其职又紧密配合，共同保障了 EtherCAT 高速、实时、确定的数据传输。
在实际开发中，理解这三者的关系有助于合理选型 ESC 与 PHY 芯片、优化硬件 PCB 设计、排查通信故障。对于追求极致实时性的应用，坚持标准 MII 接口、选用低延迟工业级 PHY、保证时钟同源，是确保 EtherCAT 从站性能达标的关键原则。
