目前STM32F407开发板上使用的SRAM型号是IS62WV51216。

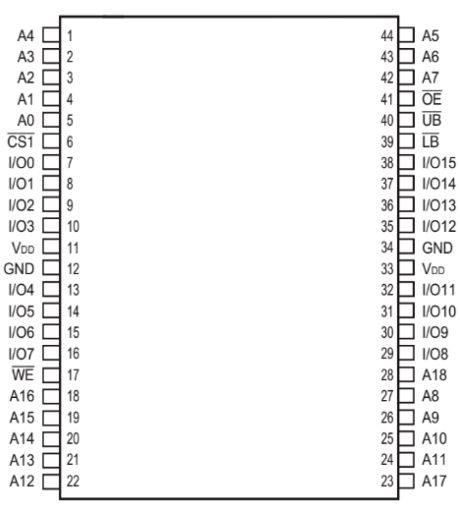

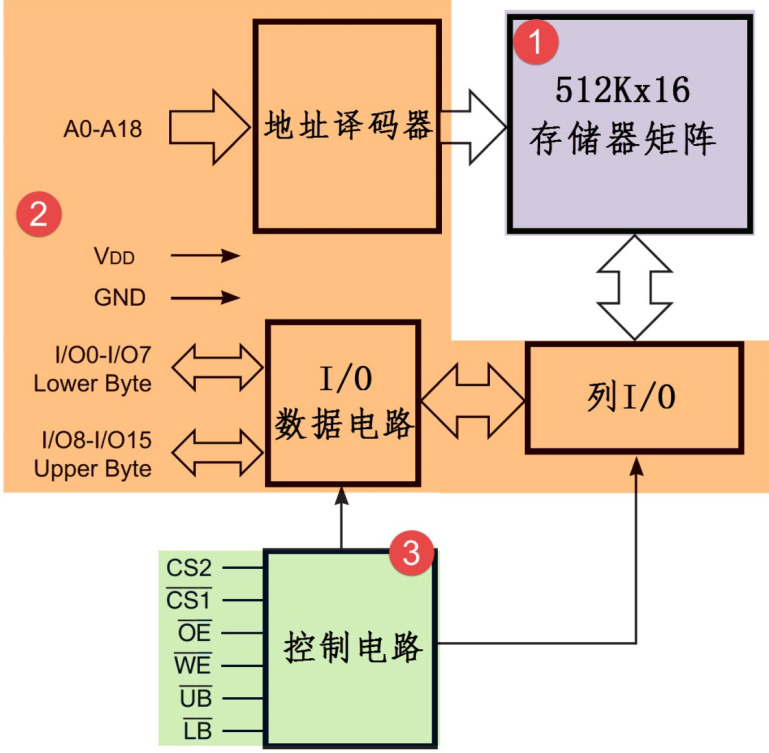

它的内部框图如下：
SRAM 的控制比较简单，只要控制信号线使能了访问，从地址线输入要访问的地址，即可从 I/O数据线写入或读出数据。

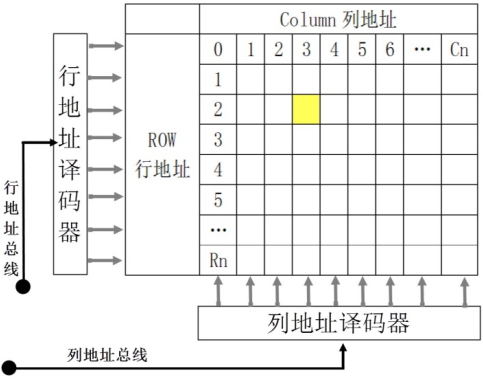

存储器矩阵图：
上图可以看成一张表格，每个单元格就是存储单元，数据就填在上面，和表格查找一样，指定行地址和列地址，就能定位到目标数据，这就是SRAM寻址的原理。
地址译码器的工作原理是，把N根地址线转换成2的N次方跟信号线，每根信号线对应一行或一列存储单元，这样就能通过地址线寻址。如果存储阵列较大，地址线会分为行和列地址线，或者行列分时复用同一根地址线，访问数据时先访问行地址线再访问列地址线也能实现寻址。我们用的SRAM较小，没有列地址线，它的数据宽度是16位，即一个行地址对应2字节空间。由上图可知，SRAM由19根行址信号 ，2的19次方=5242688/1024=512K ，所以它一共能访问512K*16bits大小的空间。

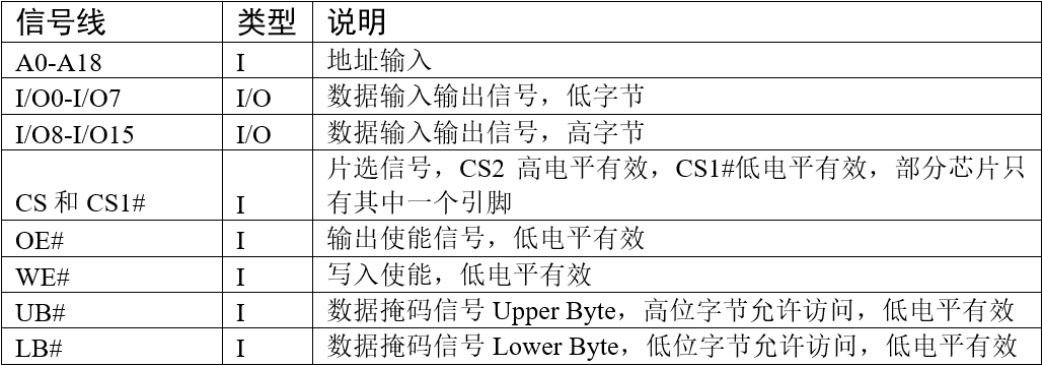

访问时，使用 UB# 或 LB# 线控制数据宽度，例如，当要访问宽度为 16 位的数据时，使用行地址线指出地址，然后把 UB# 和 LB# 线都设置为低电平，那么 I/O0-I/O15 线都有效，它们一起输出该地址的 16 位数据 (或者接收 16 位数据到该地址)；当要访问宽度为 8 位的数据时，使用行地址线指出地址，然后把 UB# 或 LB# 其中一个设置为低电平， I/O 会对应输出该地址的高 8 位和低 8 位数据，因此它们被称为数据掩码信号。
利用 CS2 或CS1# 片选信号，可以把多个 SRAM 芯片组成一个大容量的内存条。 OE# 和 WE# 可以控制读写使能，防止误操作。
SRAM的读写流程
读写流程比较类似，统一说，1.主机使用地址信号线发出要访问的存储器目标地址；2.控制片选信号 CS1# 及 CS2# 使能存储器芯片；3.若是要进行读操作，则控制读使能信号 OE# 表示要读数据，若进行写操作则控制写使能信号WE# 表示要写数据；4.使用掩码信号 LB# 与 UB# 指示要访问目标地址的高、低字节部分；5.若是读取过程，存储器会通过数据线向主机输出目标数据，若是写入过程，主要使用数据线向存储器传输目标数据。

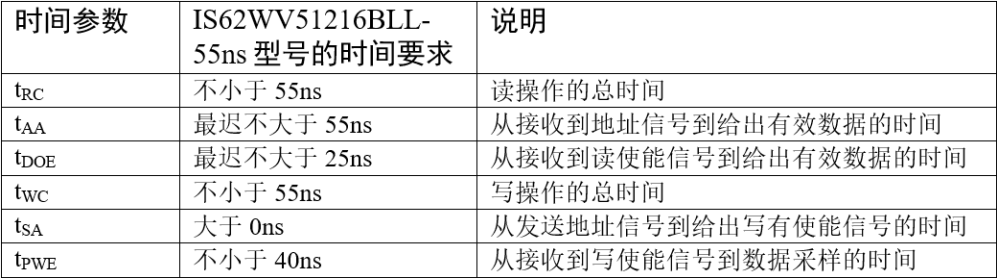

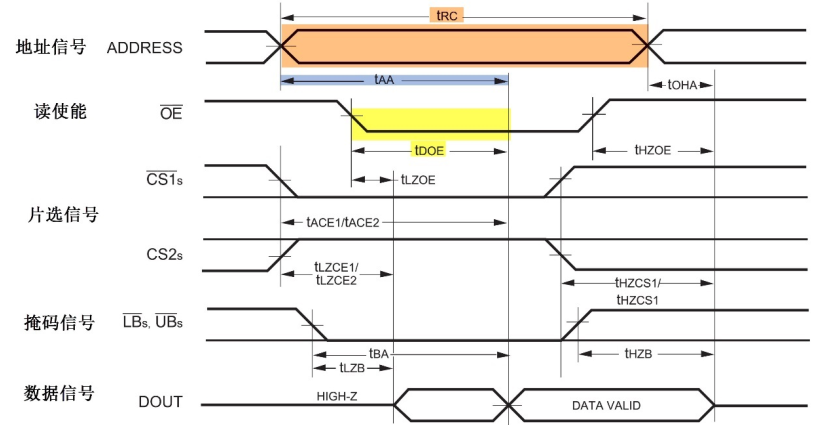

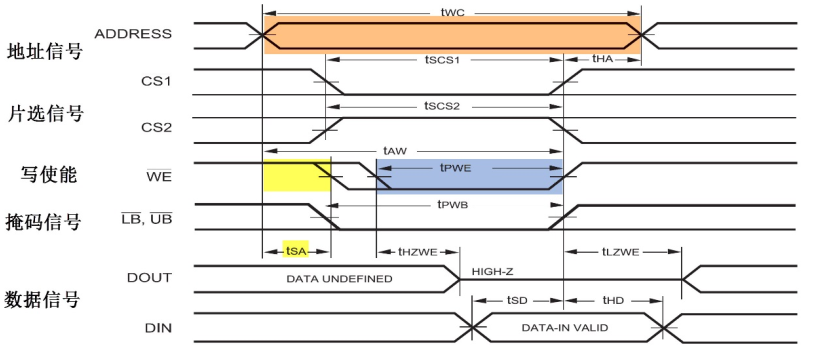

在读写时序中，有几个比较重要的时间参数，在使用 STM32 控制的时候需要参考：
