一、BPE分词器

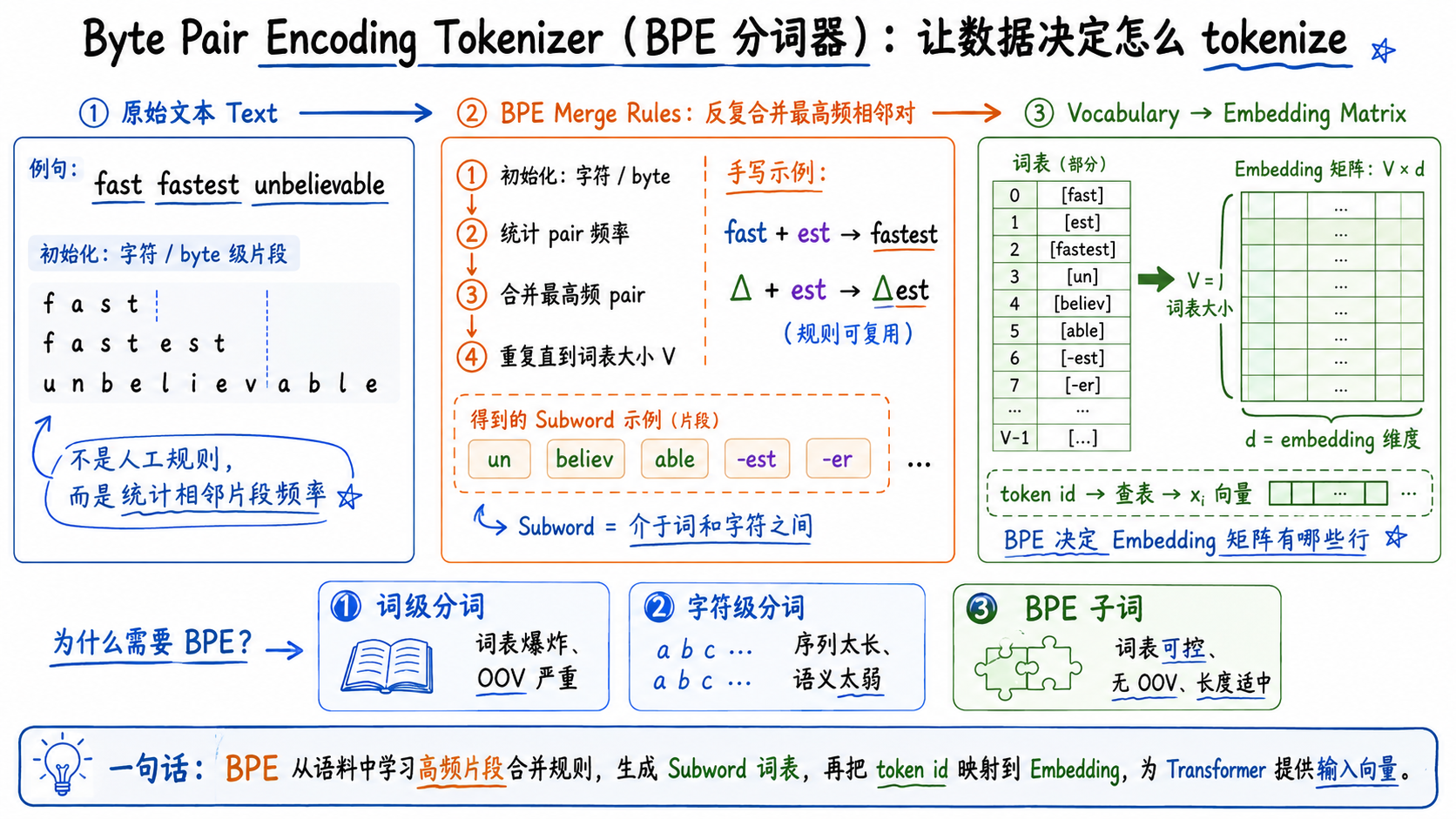

先进行整体流程概览
- 左侧：从原始文本出发，展示 BPE 先把词拆成字符/byte 级片段。
- 中间：突出核心算法：统计相邻片段频率，反复合并最高频 pair，形成 subword。
- 右侧：把 BPE 词表和 Embedding 矩阵连接起来，说明 token id 如何查表得到向量。
- 底部：对比词级分词、字符级分词和 BPE 子词分词，强调 BPE 的优势是词表可控、无 OOV、序列长度适中。

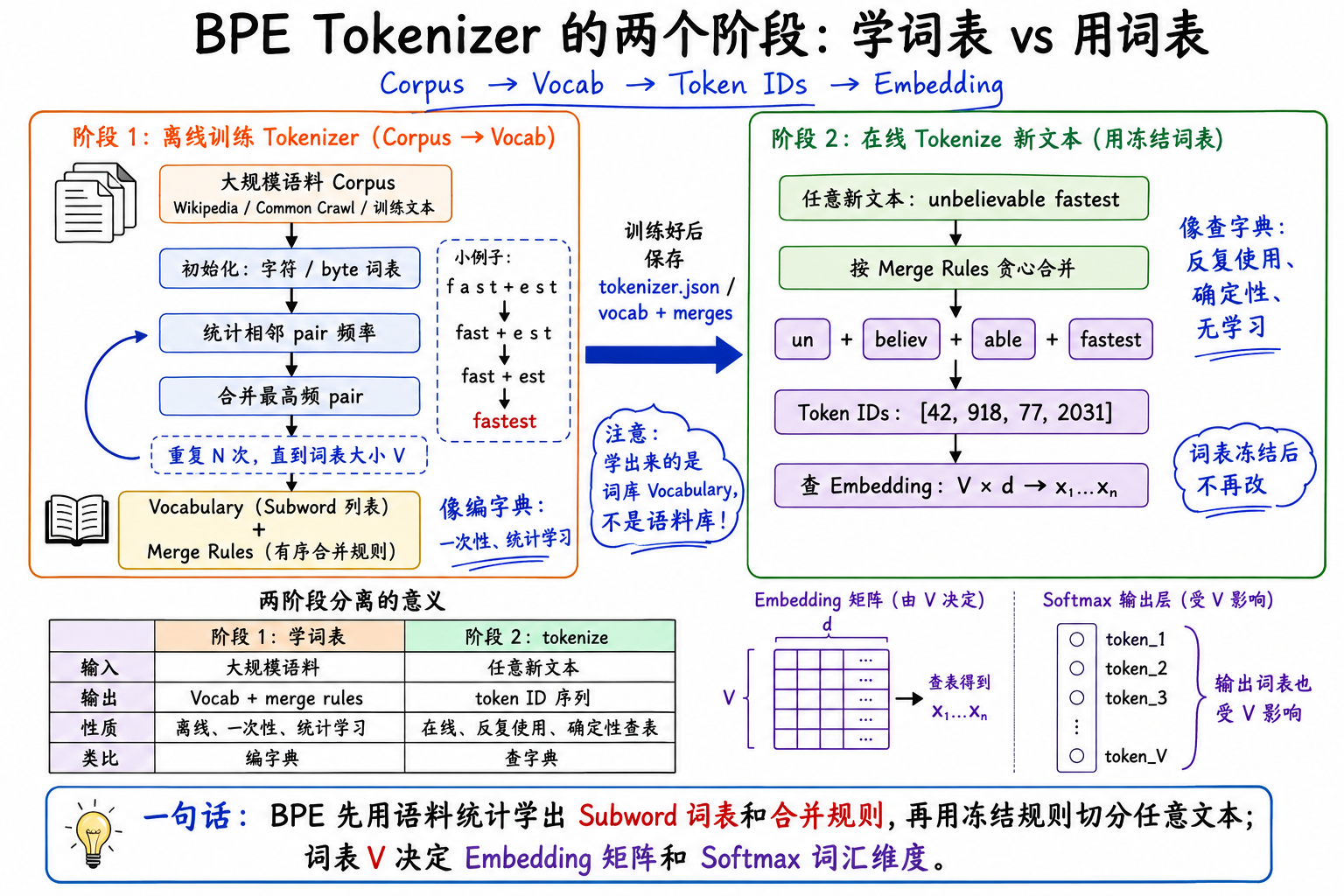

1.1 学词表vs用词表
左侧阶段 1：用大规模语料离线训练 tokenizer，统计相邻 pair，反复合并最高频片段。
中间输出 ：训练完成后得到 Vocabulary + Merge Rules，也就是词表和有序合并规则。
右侧阶段 2：用冻结词表对任意新文本 tokenize，得到 token IDs，再查 Embedding。
底部重点 ：词表 V 一旦确定，就会影响 Embedding 矩阵 V × d，也影响输出端 Softmax 的词汇维度。
1.2 具体流程详解

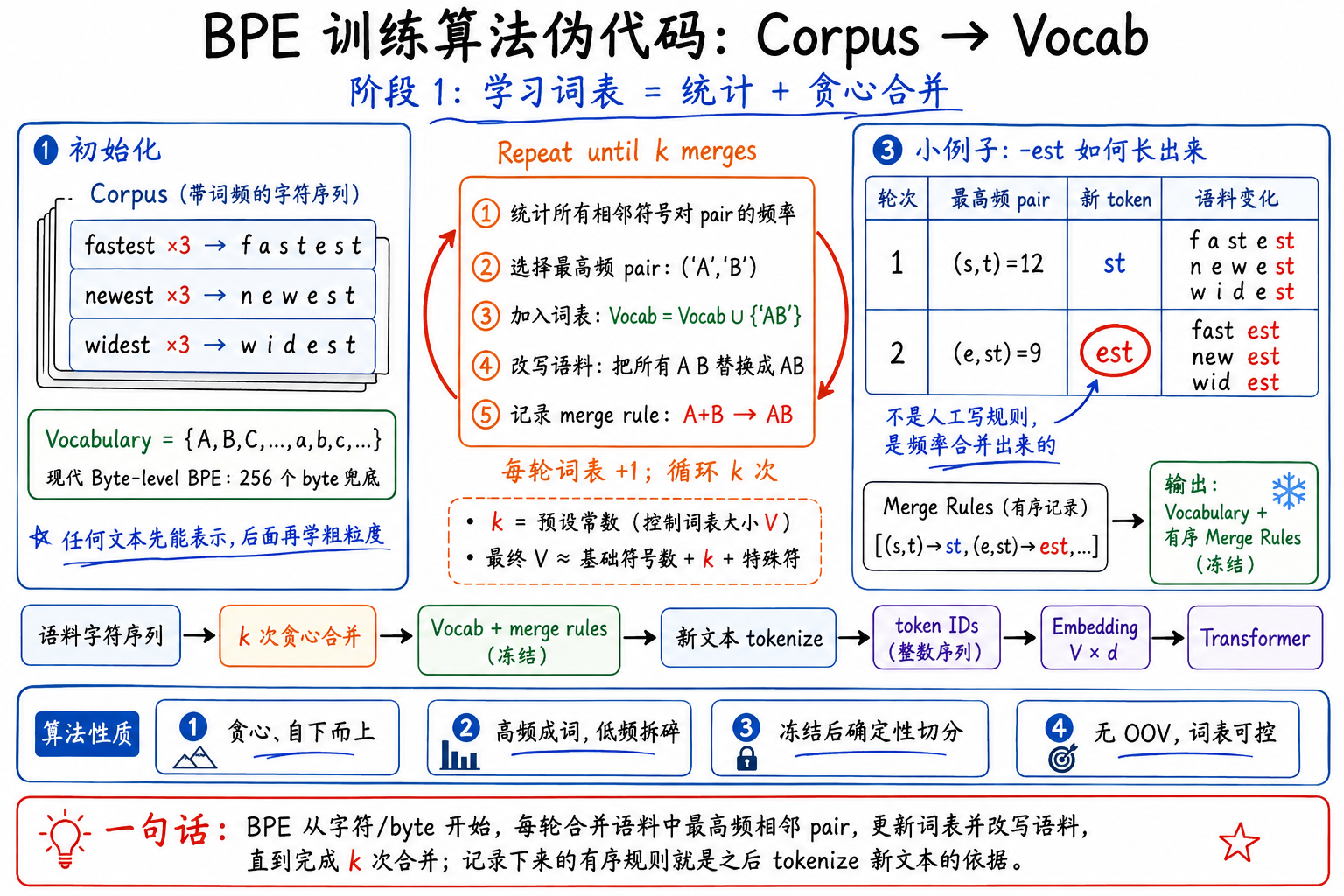

1.2.1 训练流程伪代码
左侧：展示初始化阶段，语料先被拆成字符/byte 序列，初始词表由最小符号组成。
中间：用伪代码形式表达 BPE 核心循环：统计 pair 频率 → 选择最高频 pair → 加入词表 → 改写语料。
右侧 ：用 fastest / newest / widest 示例说明 -est 如何通过频率合并自然形成。
底部 ：串联完整链路：语料字符序列 → k 次贪心合并 → 冻结词表和 merge rules → tokenize 新文本 → Embedding → Transformer。

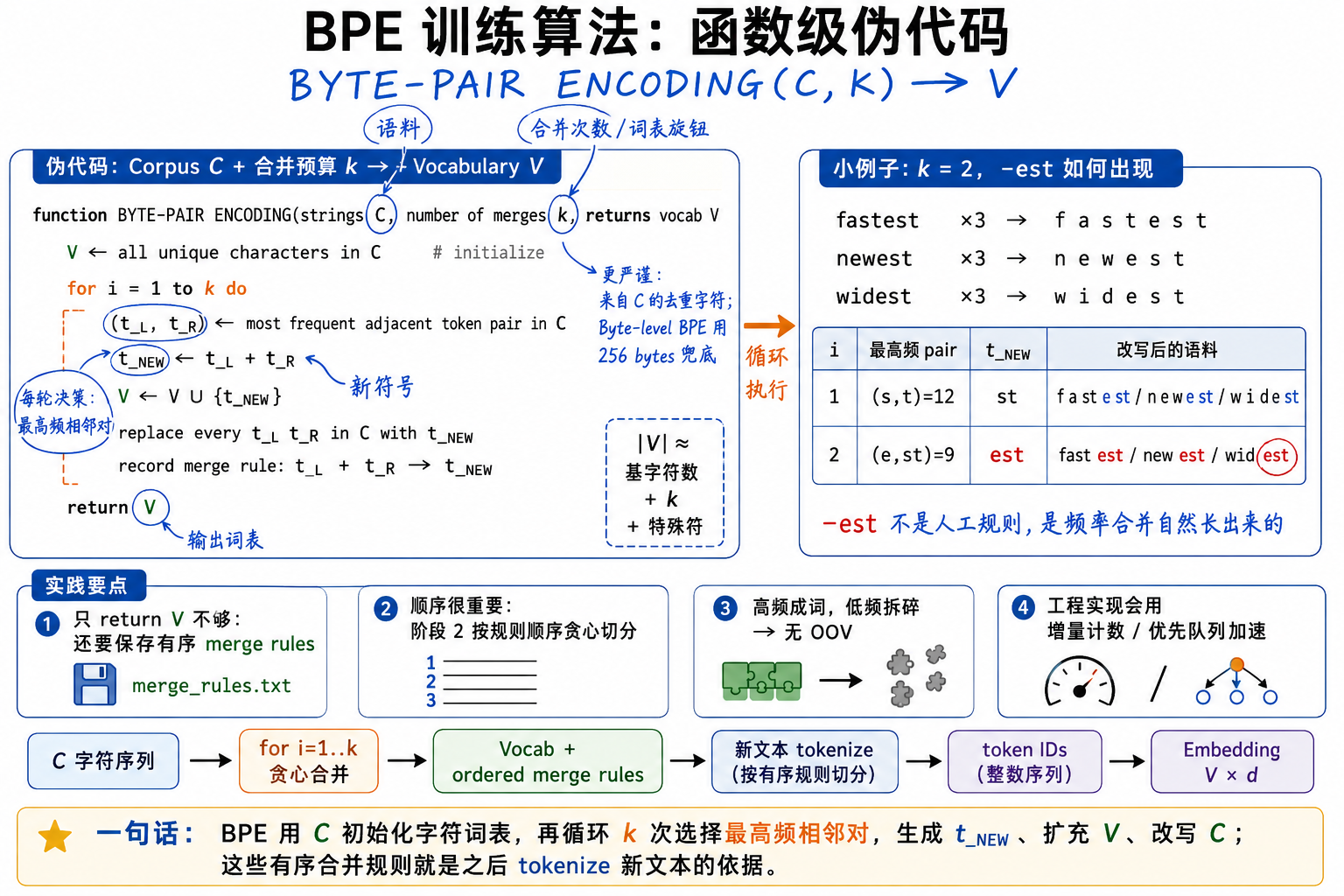

左侧伪代码 ：突出 BYTE-PAIR ENCODING(C, k) → V 的函数形式，明确输入是语料 C 和合并次数 k。
核心循环 ：每轮选择最高频相邻对 (t_L, t_R)，生成 t_NEW，扩充词表并改写语料。
右侧示例 ：用 fastest / newest / widest 演示两轮合并后如何自然得到 est。
底部实践点 ：强调真实 BPE 不只保存 Vocab，还要保存有序 merge rules，后续 tokenize 新文本时按规则顺序贪心切分。
1.2.2 具体流程

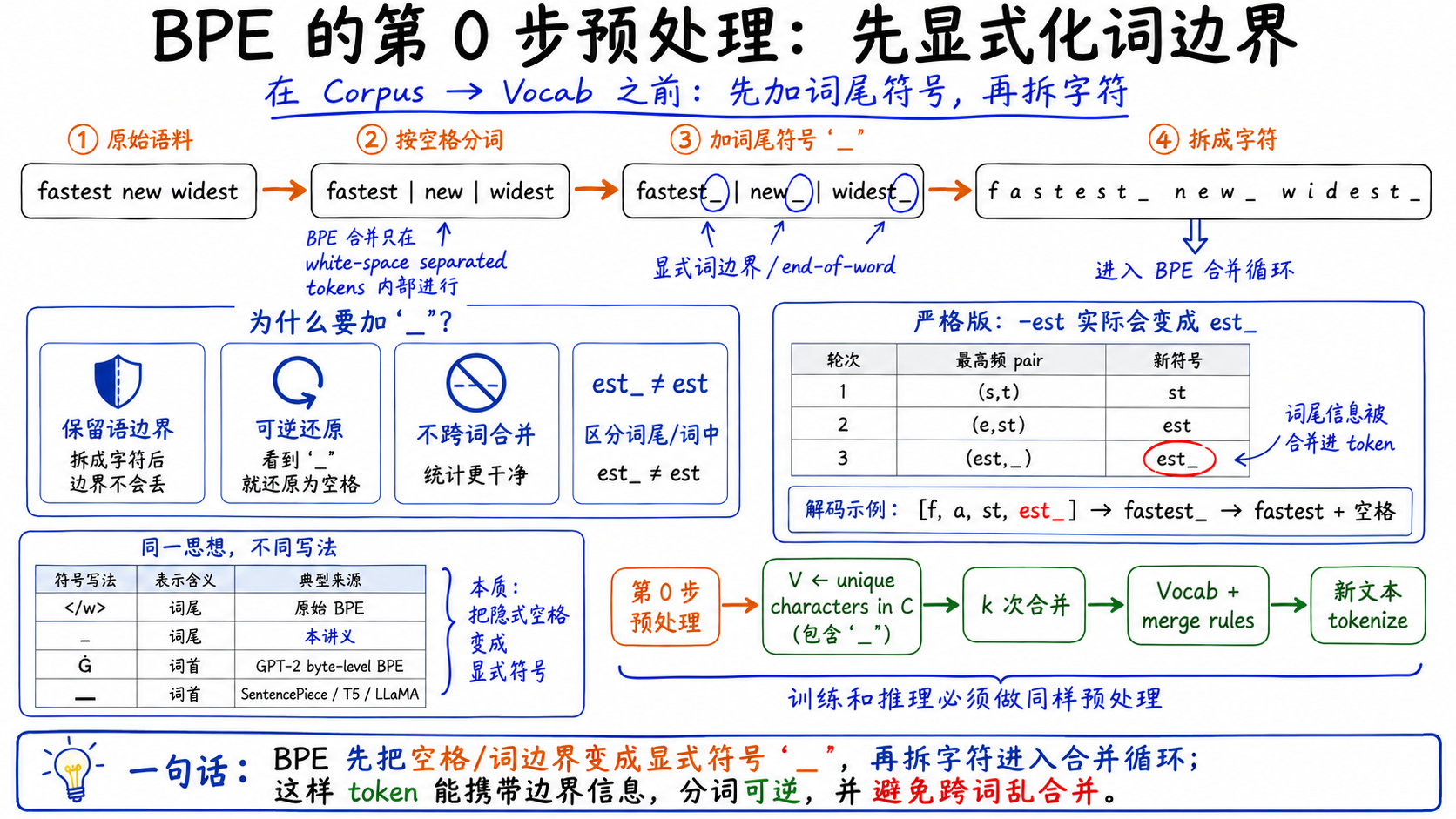

顶部流水线 ：展示 原始语料 → 按空格分词 → 加词尾符号 _ → 拆成字符 的第 0 步流程。
中部重点 ：解释为什么要加 _：保留词边界、可逆还原、防止跨词合并、区分 est_ 与 est。
右侧示例 ：用三轮合并说明 est_ 如何形成，强调词尾信息会被合并进 token。
底部串联 ：把第 0 步接回前面的 BPE 训练流程：预处理后再进入 k 次合并，最终得到 Vocab + merge rules。

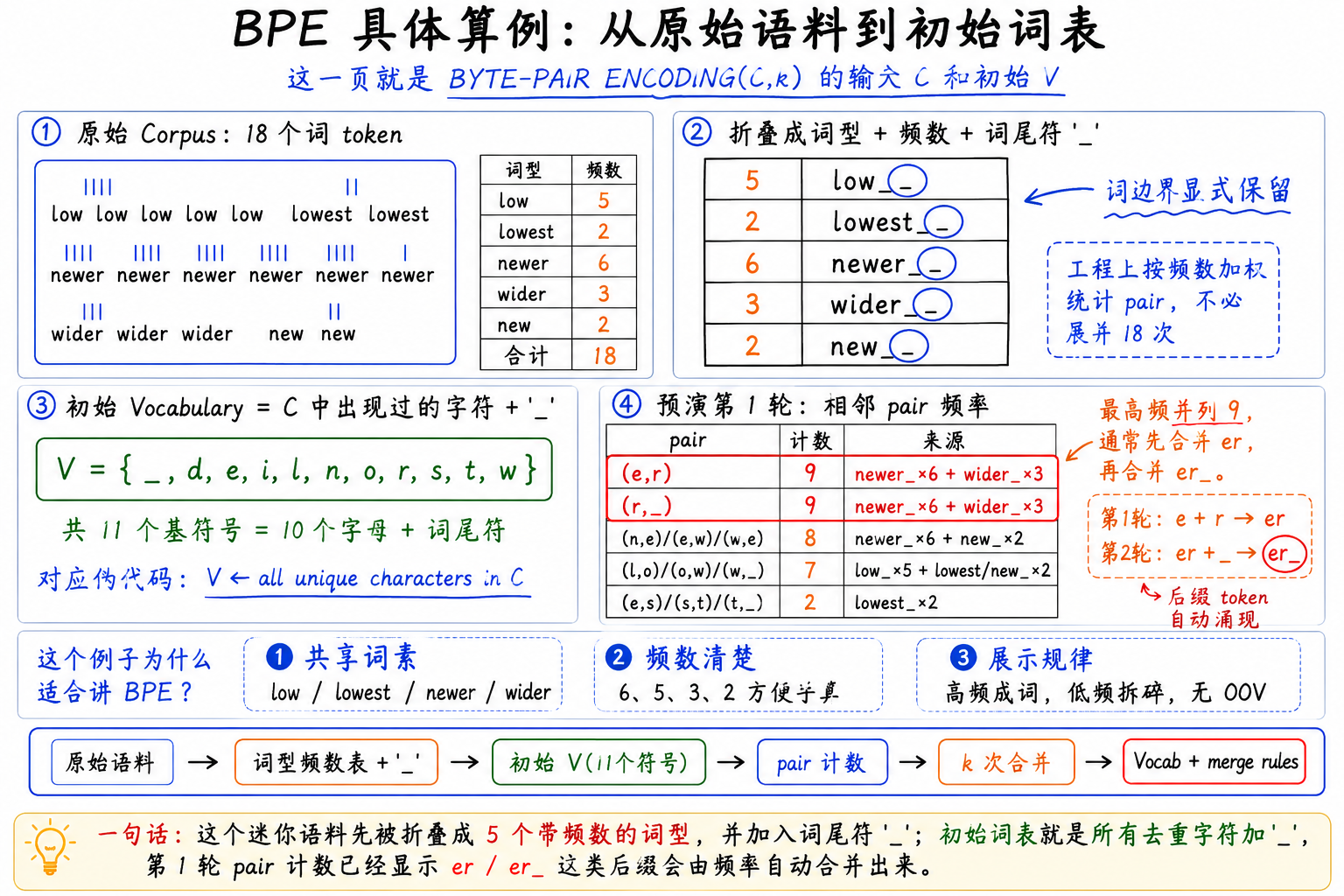

左上：展示原始语料，共 18 个词 token，并统计出 5 个词型及频数。
右上 ：把语料折叠成 词型 + 频数 + 词尾符 _，说明 BPE 实际按频数加权统计。
左下 ：给出初始词表 V，由语料中去重字符加词尾符 _ 构成，共 11 个基符号。
右下 ：预演第 1 轮 pair 频率，突出 (e,r) 与 (r,_) 并列最高，说明 er / er_ 这类后缀 token 会由频率自然合并出来。

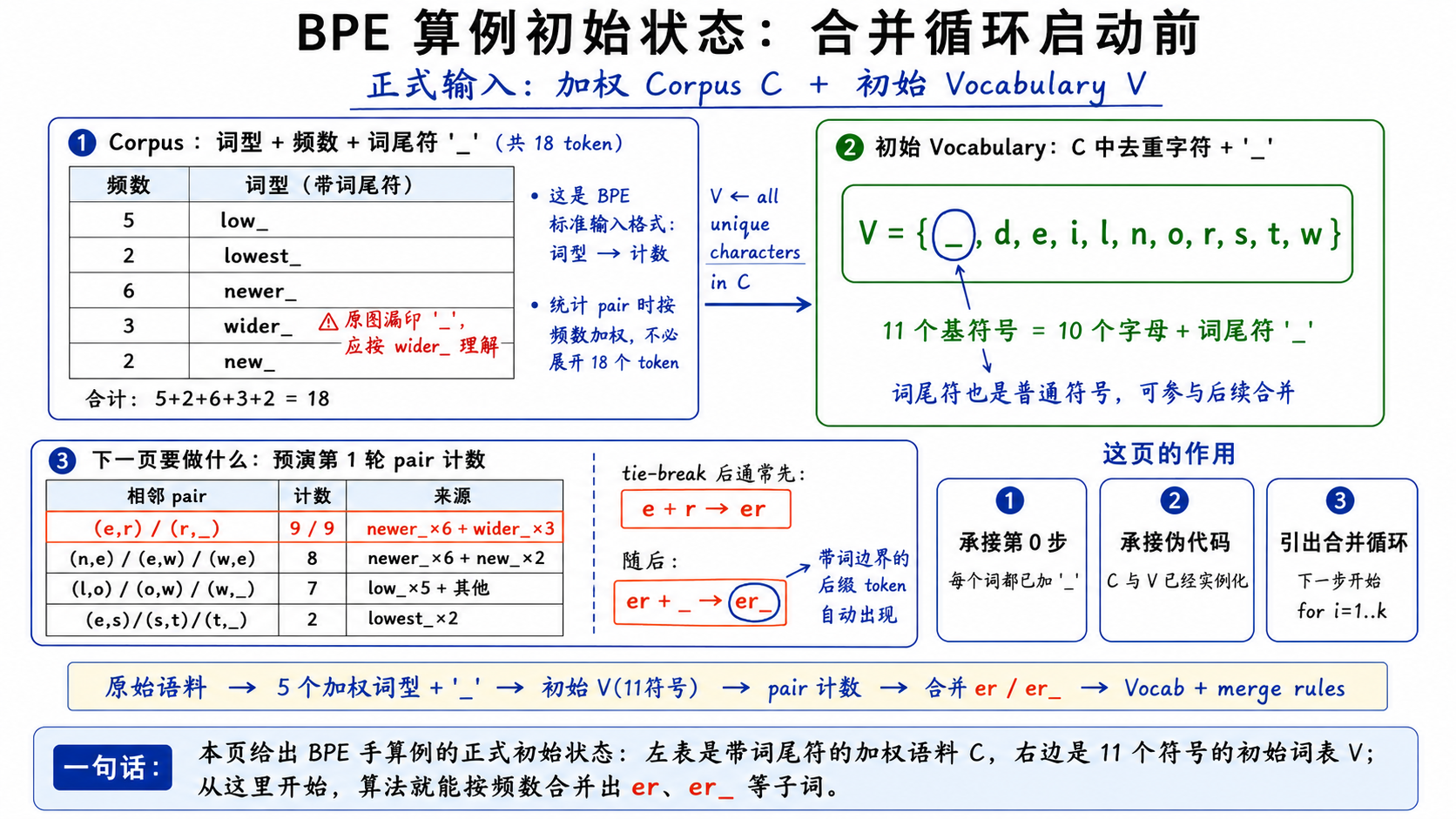

左侧 ：把原始语料整理成正式的 词型 + 频数 + 词尾符 _ 表，合计 18 个 token。
右侧 ：给出初始词表 V = {_, d, e, i, l, n, o, r, s, t, w}，共 11 个基符号。
中下部 ：预演第 1 轮 pair 计数，突出 (e,r) 和 (r,_) 并列最高频。
右下提示 ：标出 wider_ 的下划线勘误，并说明下一步会进入 for i=1..k 合并循环。

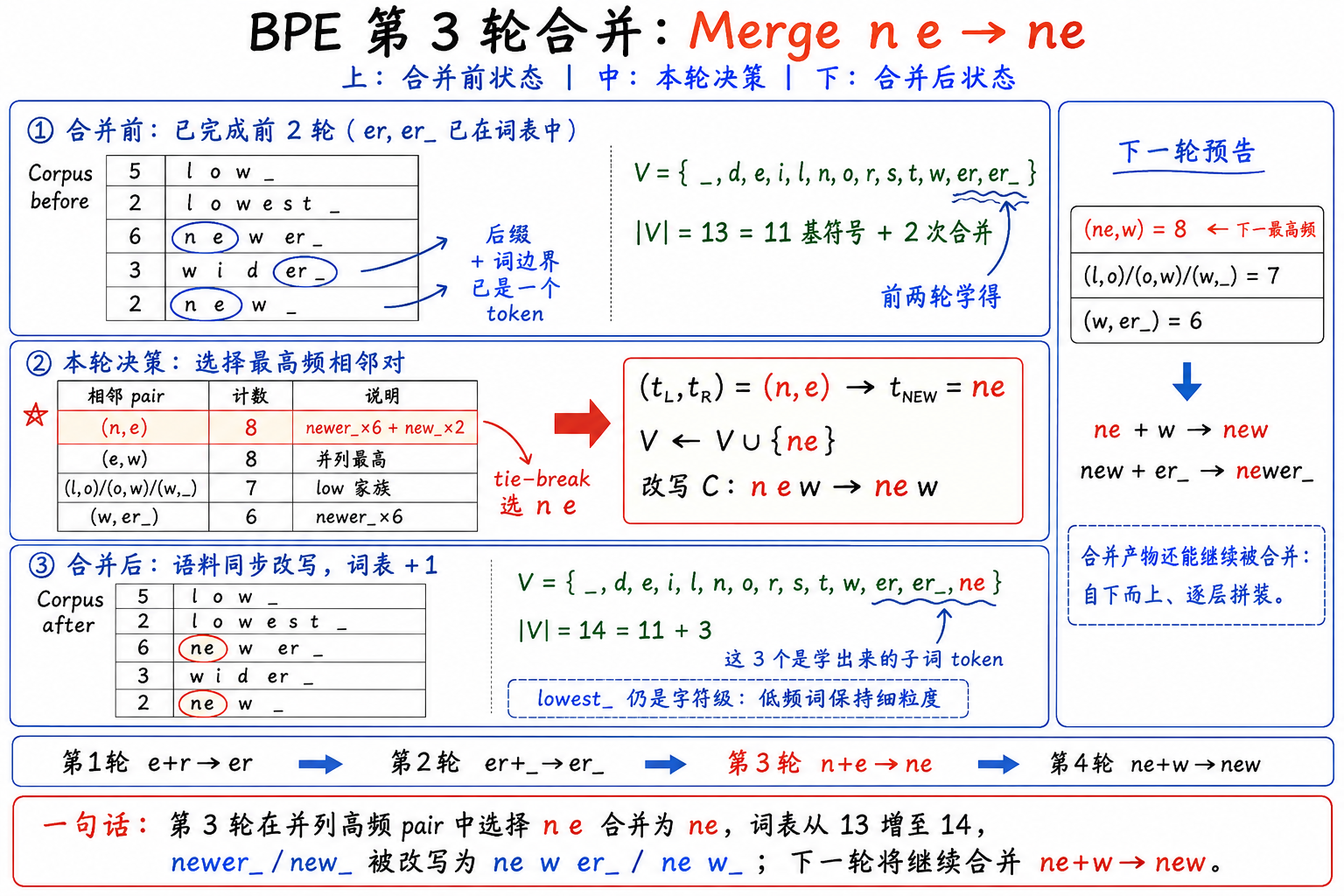

上半部分 ：展示合并前状态，词表中已有 er、er_，说明前两轮合并已经完成。
中间部分 ：把本轮决策形式化为 (t_L,t_R)=(n,e) → t_NEW=ne，并执行 V ← V ∪ {ne}。
下半部分 ：展示合并后语料同步改写，newer_ / new_ 变成 ne w er_ / ne w_，词表从 13 增至 14。
右侧预告 ：下一轮最高频将是 (ne,w)=8，会继续合并出 new，体现 BPE 自下而上的逐层拼装过程。

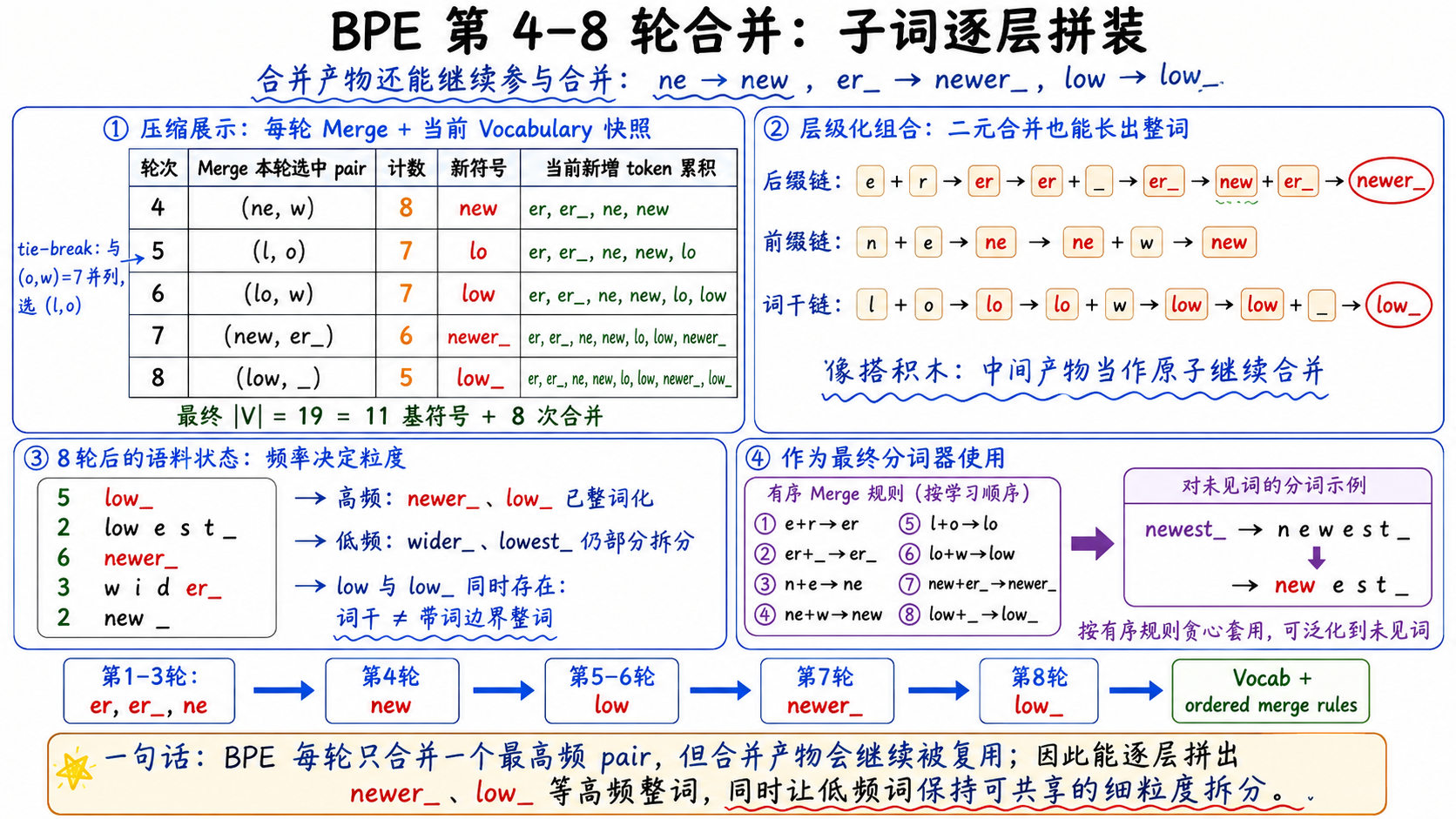

左上 ：用压缩表格展示第 4--8 轮合并：new、lo、low、newer_、low_ 依次进入词表。
右上 ：用三条链说明 BPE 的层级拼装机制：er → er_ → newer_，ne → new，lo → low → low_。
左下：展示 8 轮后的语料状态，高频词已经整词化，低频词仍保持细粒度拆分。
右下：强调有序 merge rules 就是最终分词器，推理时可按规则贪心套用到未见词。
二、三种注意力机制详解

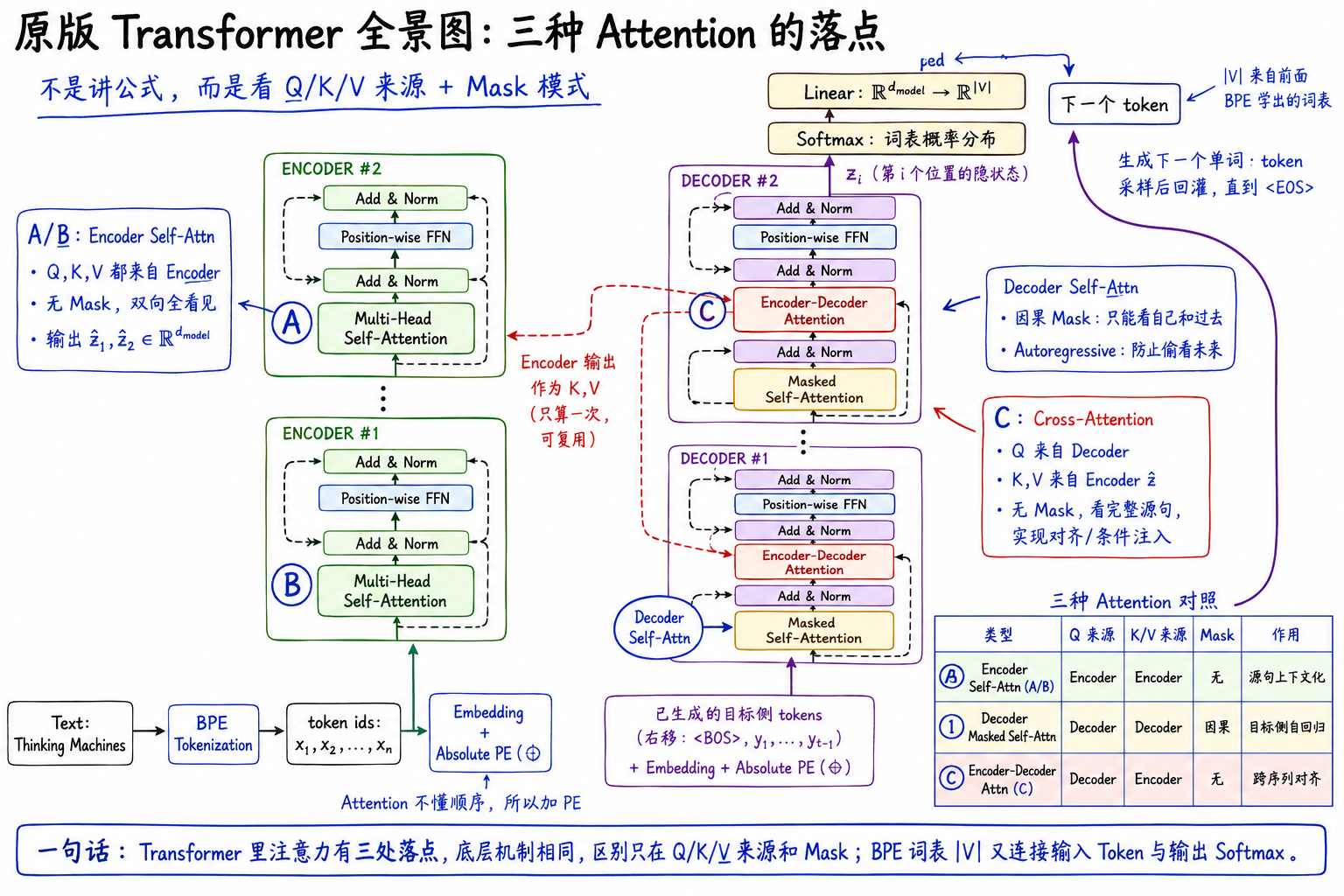

左侧 Encoder ：标出 A/B 两处 Encoder Self-Attention，说明 Q/K/V 都来自编码器，无 Mask，负责源句上下文化。
右侧 Decoder：展示 Masked Self-Attention、Encoder-Decoder Attention、FFN 三个子层，并标注自回归回灌。
中间虚线桥 ：突出 Encoder 输出作为 K/V 送入 Decoder 的 Cross-Attention，这是两个栈之间的关键连接。
顶部输出头 ：把 Linear + Softmax 和 BPE 词表 |V| 联系起来，说明输入 token 与输出词表共享同一套 Vocabulary。

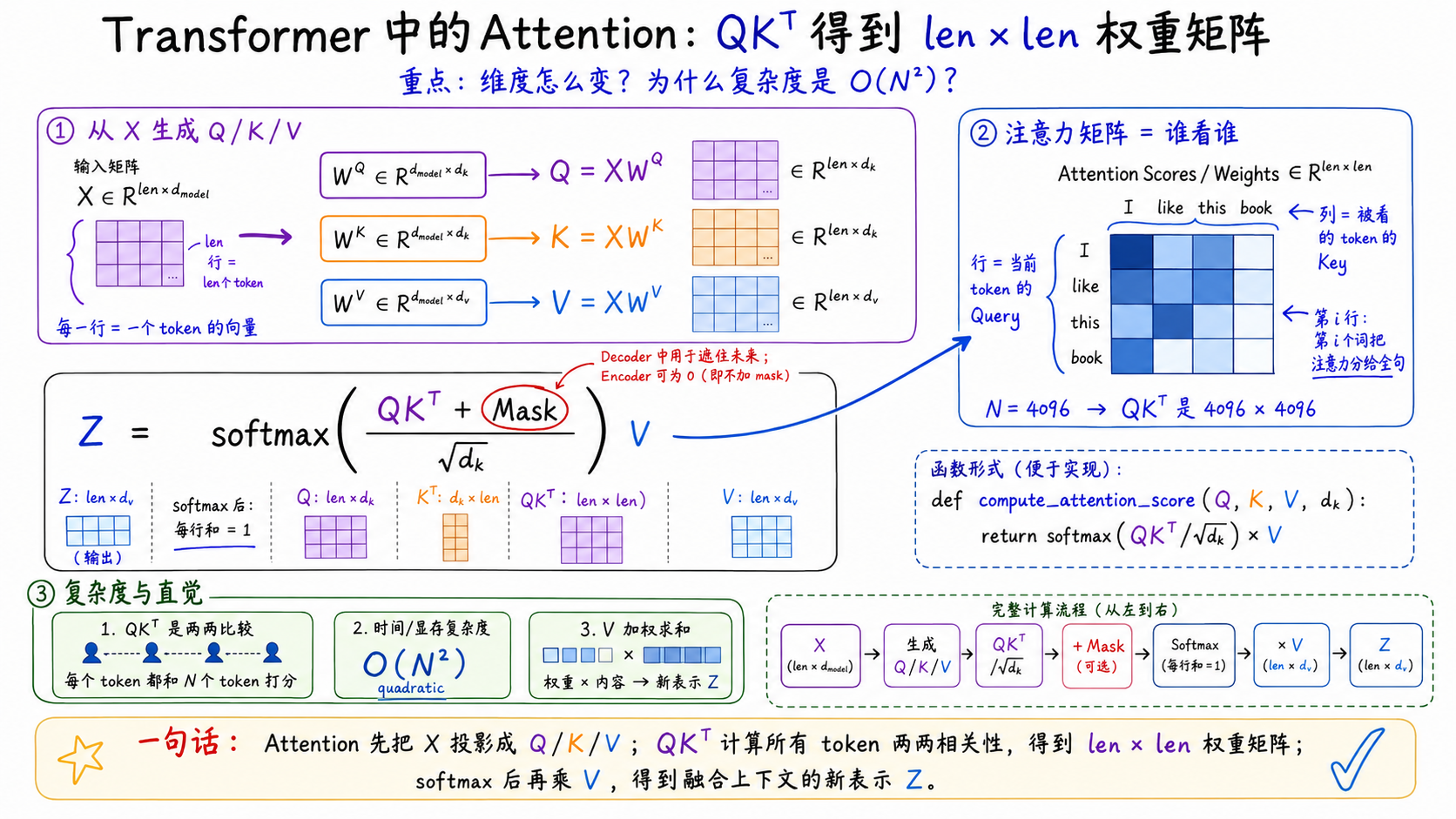

2.1 注意力机制计算整体流程
左上 ：说明输入矩阵 X 如何分别乘 W^Q / W^K / W^V 得到 Q / K / V。
中间 ：突出核心公式 Z = softmax((QKᵀ + Mask) / √d_k) V，并标出各矩阵维度。
右上 ：用 I like this book 的 len × len 热力矩阵解释"谁看谁"。
底部 ：强调 QKᵀ 是所有 token 两两比较，所以复杂度是 O(N²)。

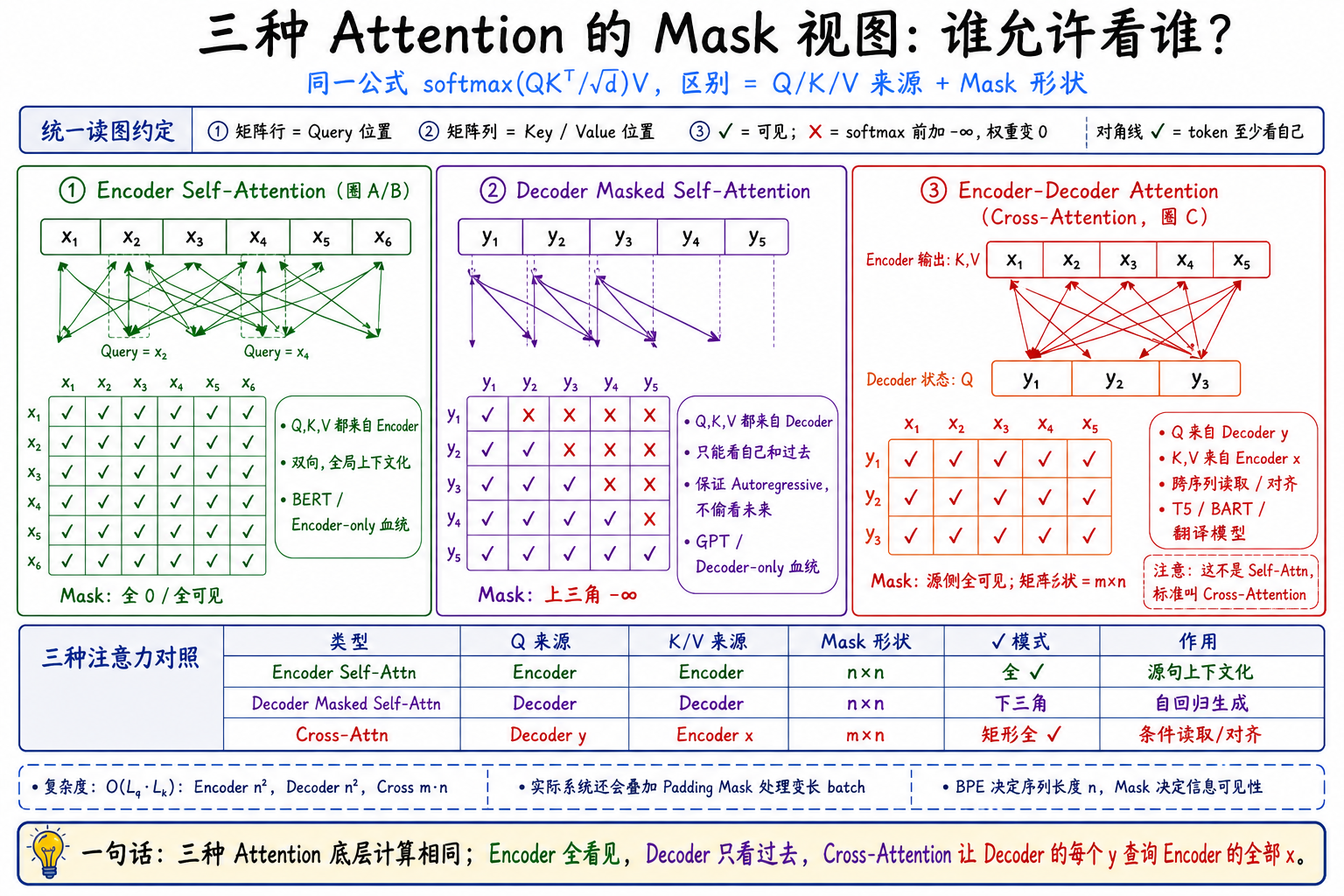

2.2 三种Attention的Mask视图
左侧 Encoder Self-Attention ：n×n 全 ✓ 矩阵，表示每个 token 都能看全句。
中间 Decoder Masked Self-Attention：下三角 ✓、上三角 ✗，表示只能看自己和过去，不能看未来。
右侧 Cross-Attention ：m×n 矩形全 ✓，表示 Decoder 的每个目标 token 都能查询 Encoder 的全部源 token。
底部总结表 ：统一对比三种注意力的 Q 来源、K/V 来源、Mask 形状和作用。

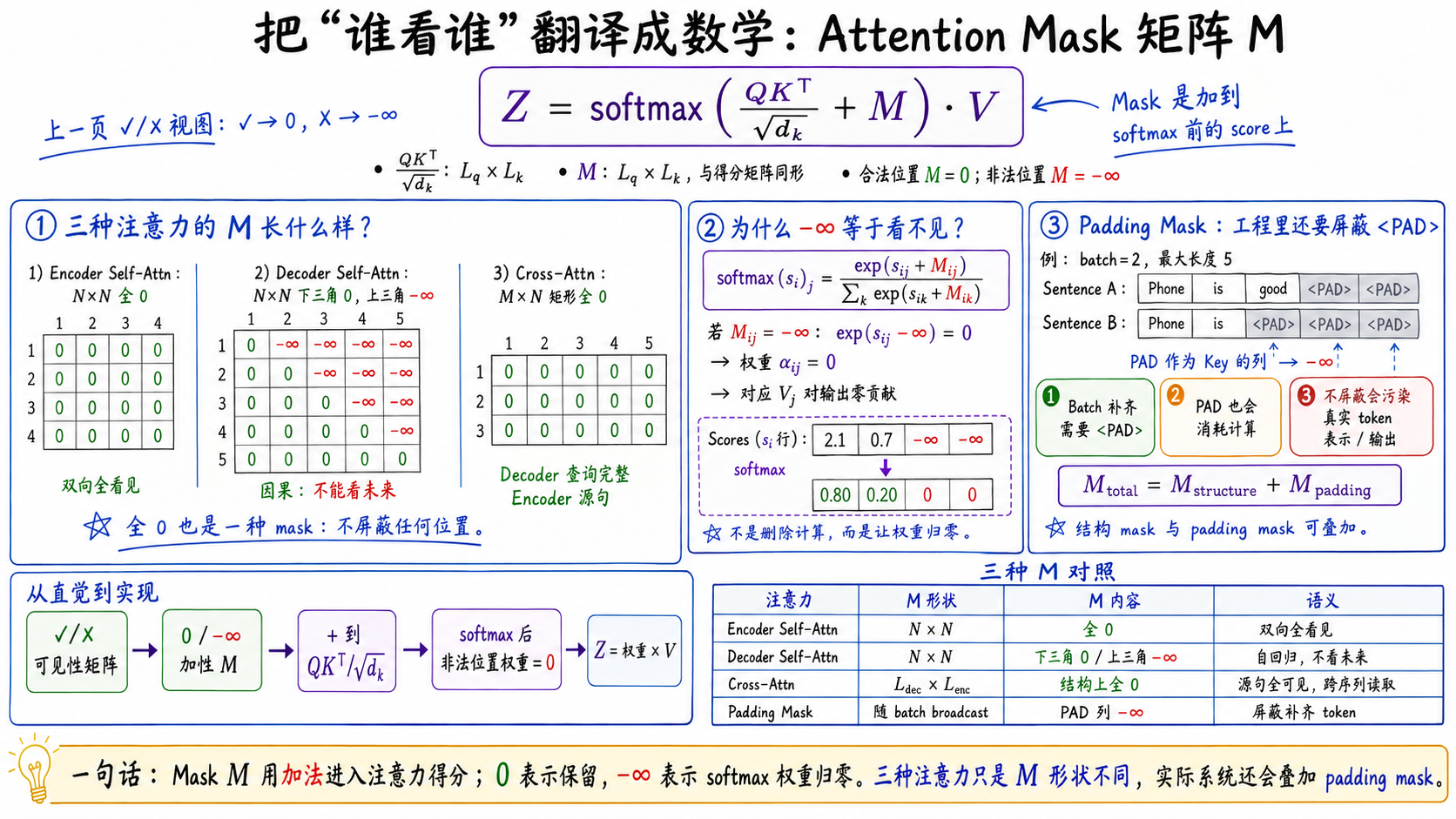

2.3 Mask的具体数值计算及原理分析
重点：为什么要选择负无穷&Padding Mask
顶部公式 ：把 Mask 写进注意力计算：Z = softmax(QKᵀ/√d_k + M) · V。
左侧矩阵 ：展示三种 M：Encoder 全 0、Decoder 下三角 0/上三角 -∞、Cross-Attn 矩形全 0。
中间推导 ：用 softmax 展开式说明 -∞ 会让对应权重变成 0。
右侧工程补充 ：加入 padding mask，说明 <PAD> 作为 Key 时也要被屏蔽，并可与结构 mask 叠加。

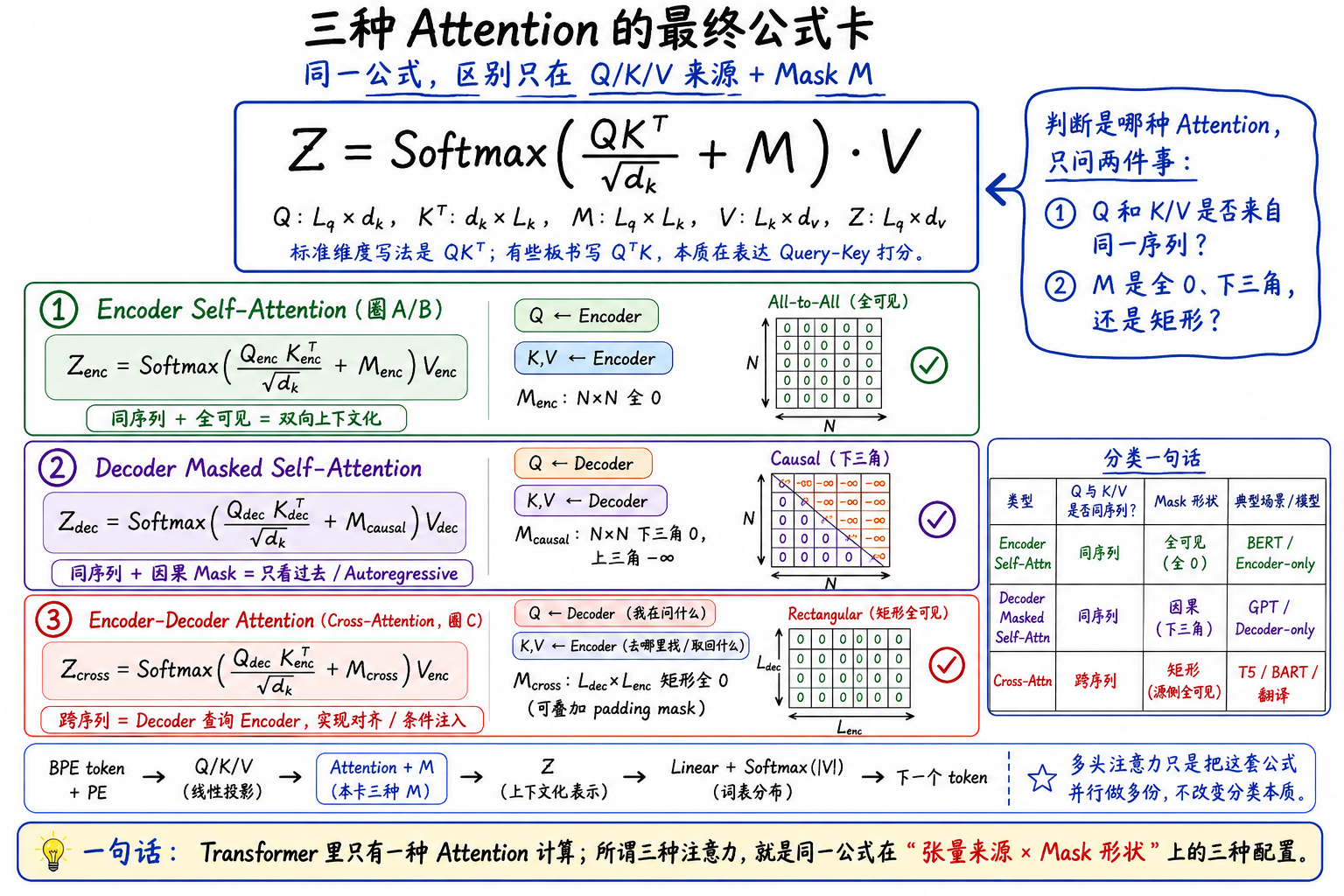

2.4 Mask最终计算公式卡
顶部统一公式 ：用 Z = Softmax(QKᵀ/√d_k + M) · V 收束三种注意力。
三张公式卡：分别对应 Encoder Self-Attn、Decoder Masked Self-Attn、Encoder-Decoder Cross-Attn。
右侧判断法 ：只看两个问题：Q/K/V 是否同源，以及 M 是全 0、下三角还是矩形。
底部闭环 ：把 BPE token + PE → Q/K/V → Attention + M → Z → Linear + Softmax → 下一个 token 串成完整流程。
三、Decoder编码器解析
3.1 Decoder是怎么生成下一个单词的
3.2 贪心算法

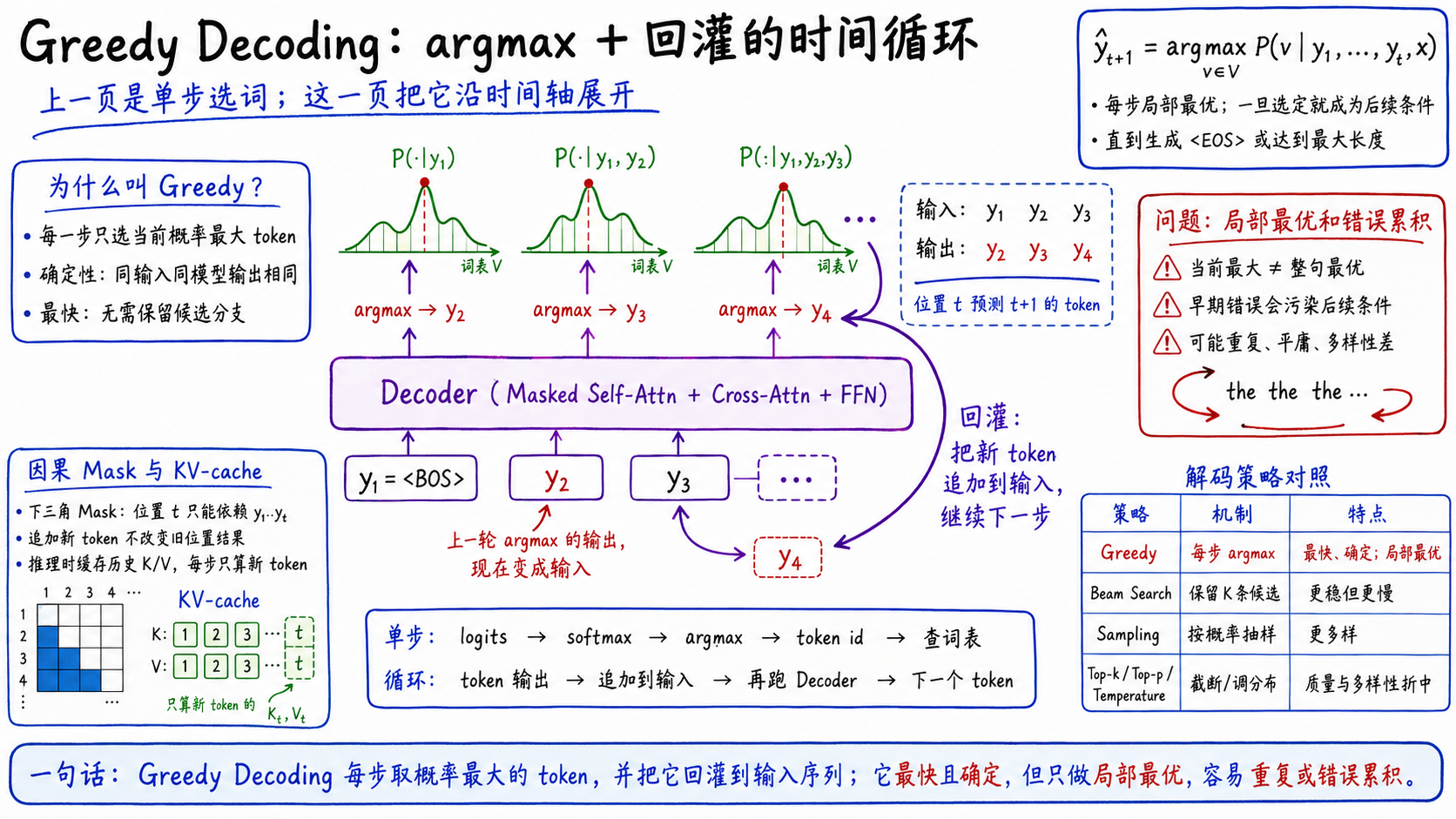

中心流程 ：Decoder 对当前输入序列输出多个词表概率分布，每个分布通过 argmax 选出下一个 token。
回灌机制 ：被圈出的 y₂ 表示上一轮输出已经变成当前输入，y₄ 会继续追加到输入序列。
错位预测 ：图中明确标出 输入 y₁,y₂,y₃ → 输出 y₂,y₃,y₄，即位置 t 预测 t+1。
策略对比：右下角补充 Greedy、Beam Search、Sampling、Top-k/Top-p 的差异，突出 Greedy 快但容易局部最优。

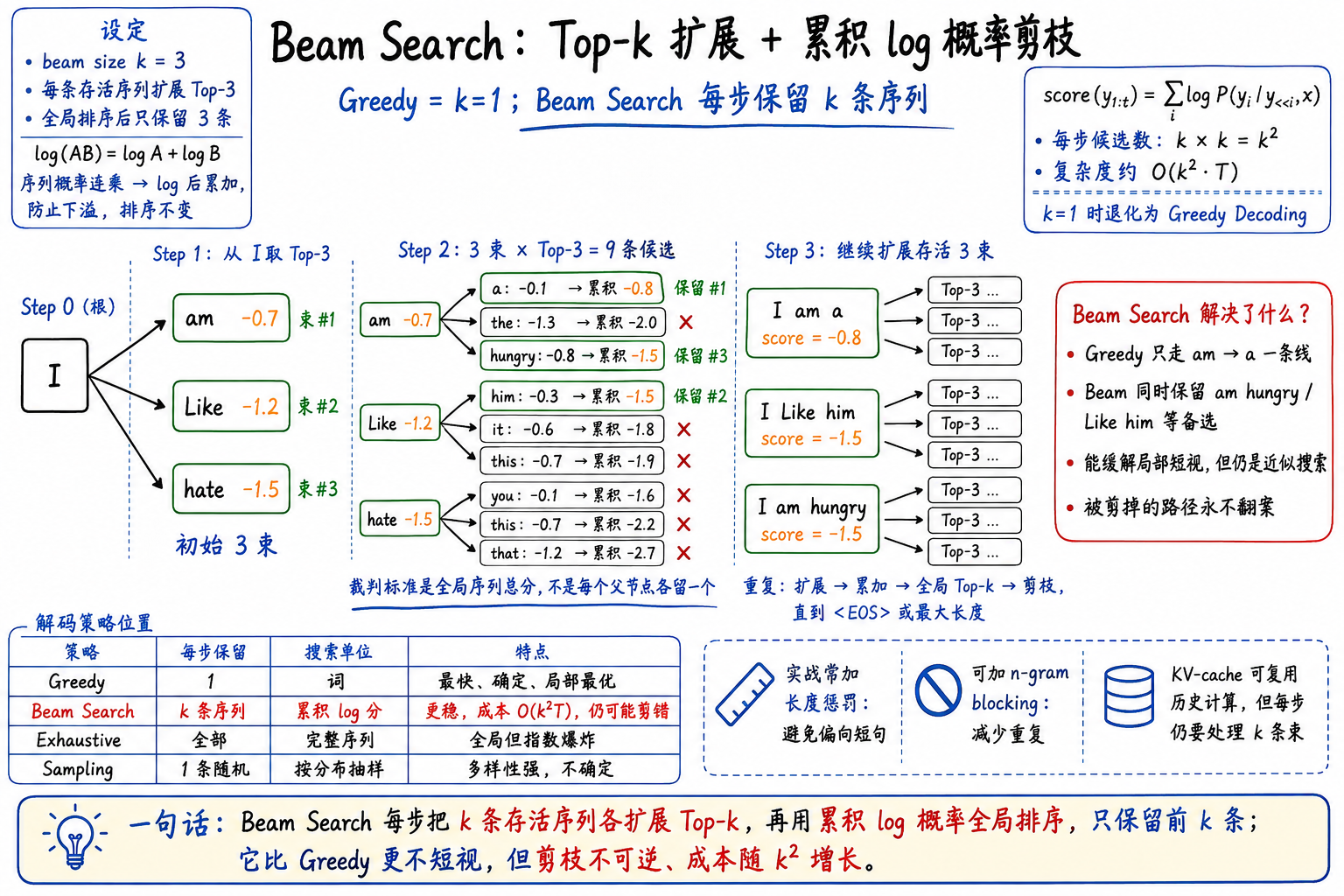

3.3 Beam Search
核心设定 ：beam size k=3，每条存活序列扩展 Top-3，全局排序后只保留 3 条。
中心搜索树 ：展示从 I 出发，第一步保留 am / Like / hate，第二步扩展成 9 条候选。
打分方式 ：用累积 log 概率排序，例如 am + a = -0.7 + -0.1 = -0.8。
剪枝机制 ：框住保留的前三条，划掉其余路径；说明 Beam Search 比 Greedy 更稳，但剪枝不可逆、成本随 k² 增长。
3.4 Label Smoothing--让模型不要太过自信
核心设定 ：beam size k=3，每条存活序列扩展 Top-3，全局排序后只保留 3 条。
中心搜索树 ：展示从 I 出发，第一步保留 am / Like / hate，第二步扩展成 9 条候选。
打分方式 ：用累积 log 概率排序，例如 am + a = -0.7 + -0.1 = -0.8。
剪枝机制 ：框住保留的前三条，划掉其余路径；说明 Beam Search 比 Greedy 更稳，但剪枝不可逆、成本随 k² 增长。
四、拓展：Encoder and Decoder Based Models

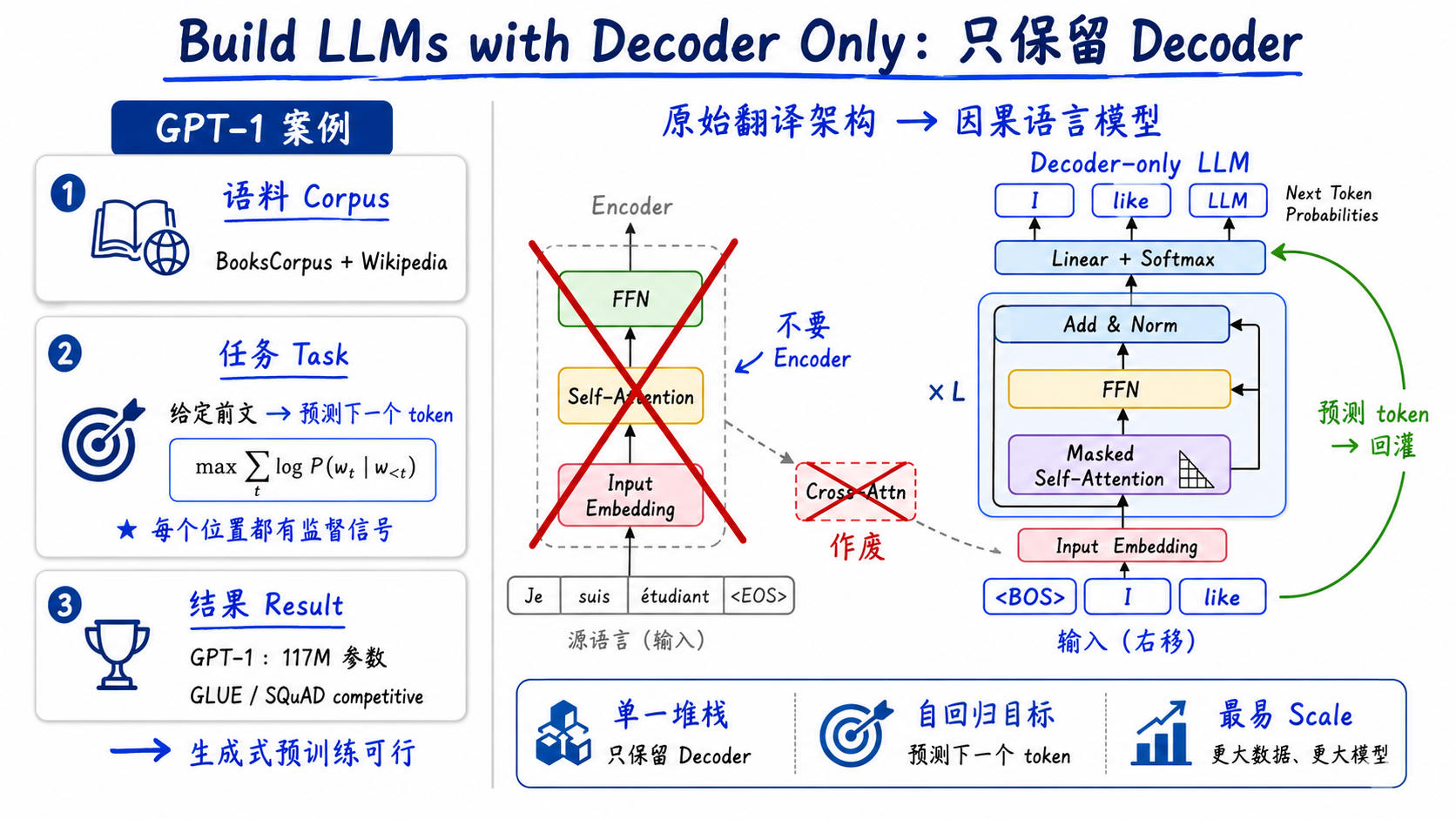

4.1 Build LLMs with Decoder Only
左侧用 GPT-1 案例串起三点：语料、任务、结果。
中间把 Encoder 打叉，并标出 Cross-Attention 随之作废。
右侧保留 Decoder-only 主干：Masked Self-Attention → FFN → Linear + Softmax。
底部总结核心：单一堆栈、自回归目标、最容易扩展到大模型。
4.2 BERT

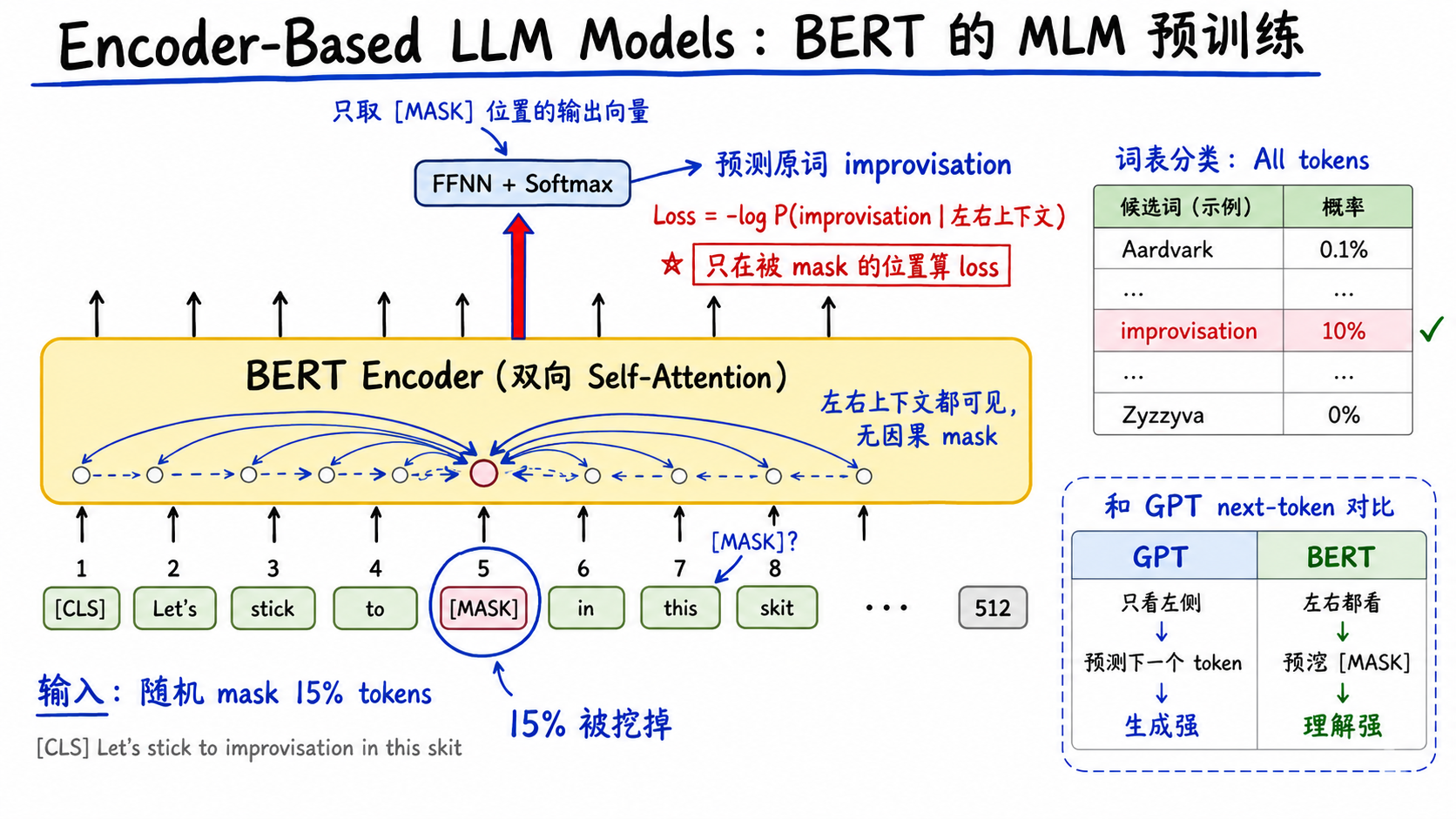

底部展示 BERT 的输入：随机把约 15% tokens 替换成 [MASK]。
中间 BERT Encoder 使用双向 Self-Attention，被遮住的位置可以看左右上下文。
顶部只取 [MASK] 位置的输出向量，经 FFNN + Softmax 预测原词。
右下角对比 GPT 和 BERT：GPT 擅长生成，BERT 擅长理解。
BERT更适合做完形填空，不适合做预测
五、Advanced Topics
5.1 Absolute Position Embedding一 存在的问题

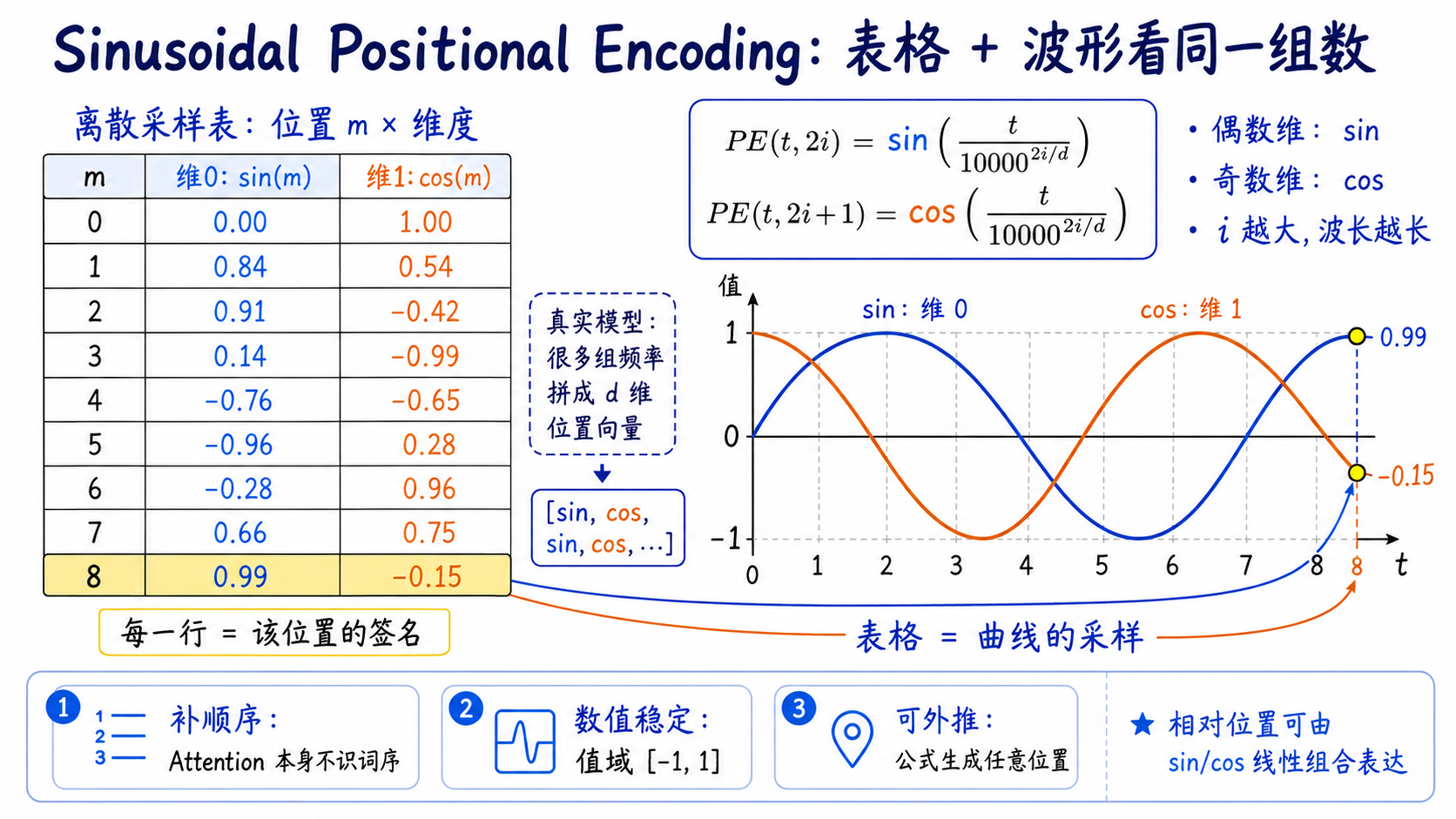

左侧表格展示位置 m=0~8 在 sin 和 cos 两个维度上的离散采样值。
右侧曲线展示同一组数的连续波形，黄色点对应表格中 m=8 的数值。
公式说明：偶数维用 sin，奇数维用 cos，维度越高波长越长。
底部总结作用：给不识顺序的 Attention 注入位置信息，同时数值稳定、可外推。

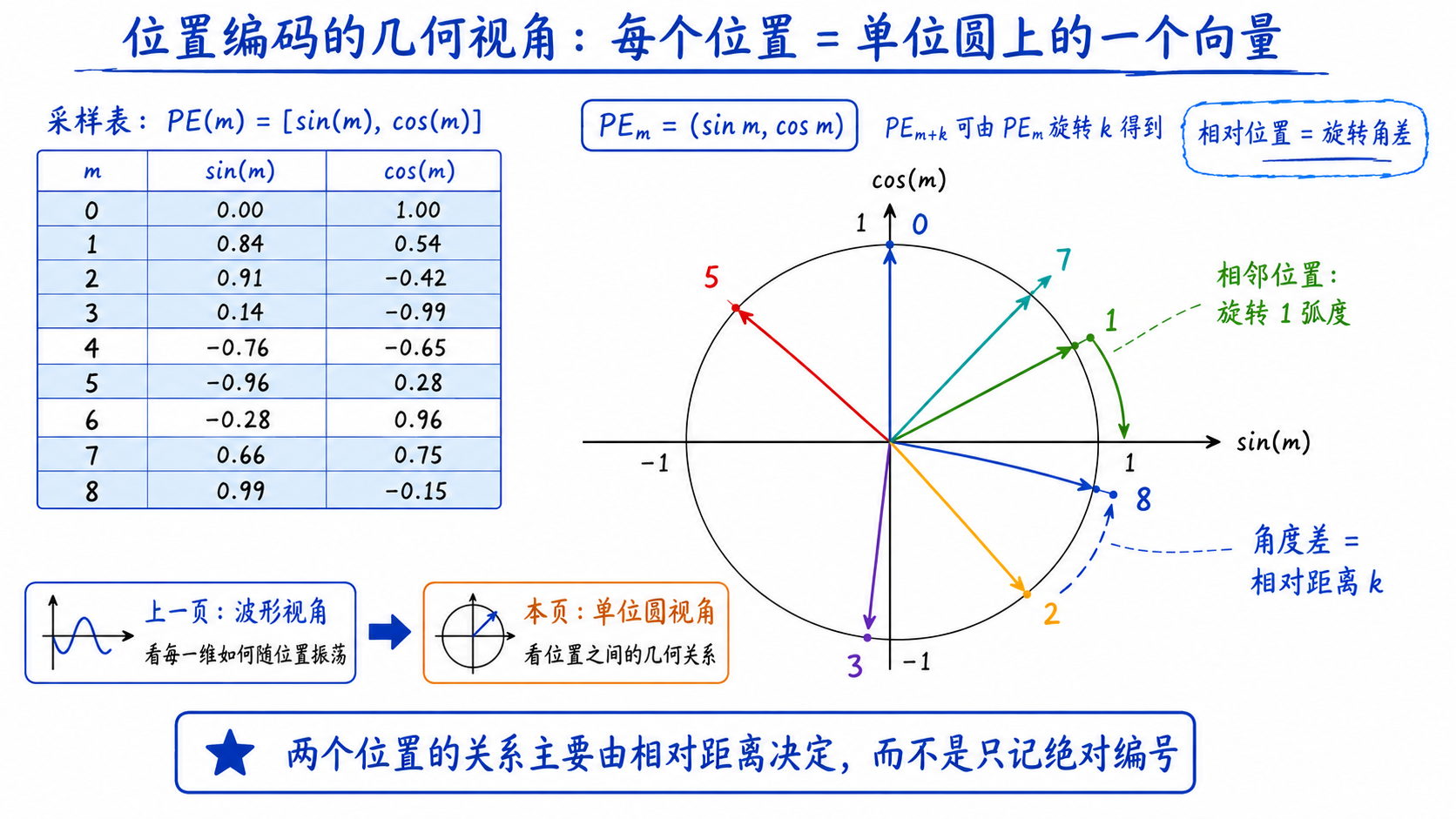

左侧表格把每个位置 m 写成二维向量 [sin(m), cos(m)]。
右侧单位圆把这些二维数画成箭头，m=0 指向 12 点钟方向。
相邻位置之间相当于固定旋转 1 弧度，位置差可以理解成角度差。
这页补充了上一页波形视角：上一页看"数值如何振荡"，本页看"位置之间的几何关系"。
5.2 旋转位置编码
左侧展示 RoPE 的高维矩阵形式：一个大的分块对角旋转矩阵。
右侧展示 q 向量被两两分组：(q0,q1)、(q2,q3)、...... 每组独立旋转。
中间公式说明：q_m = R_m q、k_n = R_n k，最终内积只保留相对位置 n-m。
底部强调工程实现：实际不用真的乘大矩阵，而是拆偶数/奇数维做向量化旋转。
5.3 Attention的问题

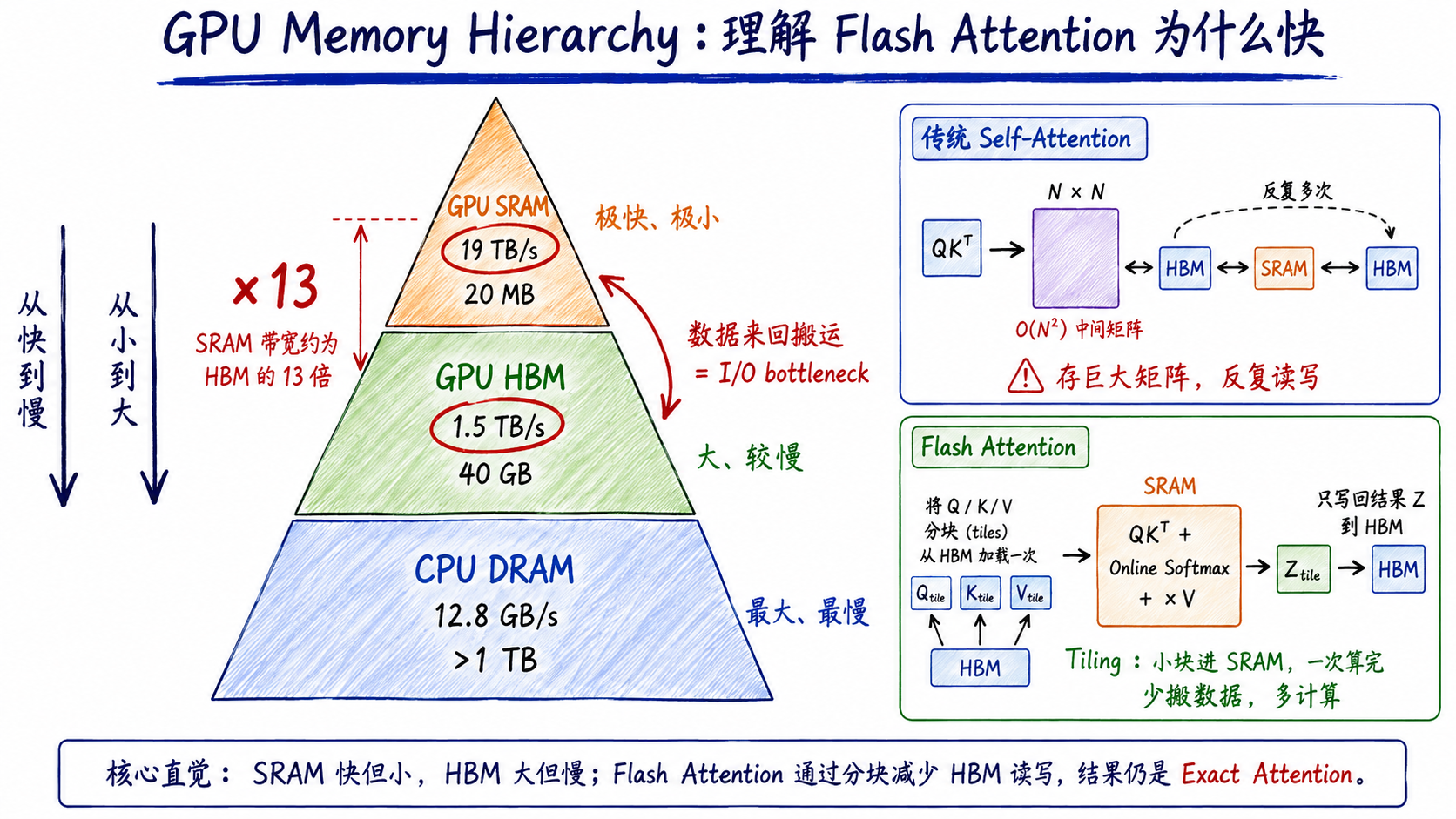

中央用三层金字塔展示 GPU SRAM / GPU HBM / CPU DRAM 的速度与容量差异。
红圈突出 19 TB/s 与 1.5 TB/s，并标出 ×13 的带宽差距。
右上对比传统 Attention：保存 N×N 中间矩阵，反复在 HBM 和 SRAM 间读写。
右下展示 Flash Attention：通过 Tiling + Online Softmax 减少 HBM 访问，仍保持 Exact Attention。
总结下来就是1：计算问题2：数据传输问题

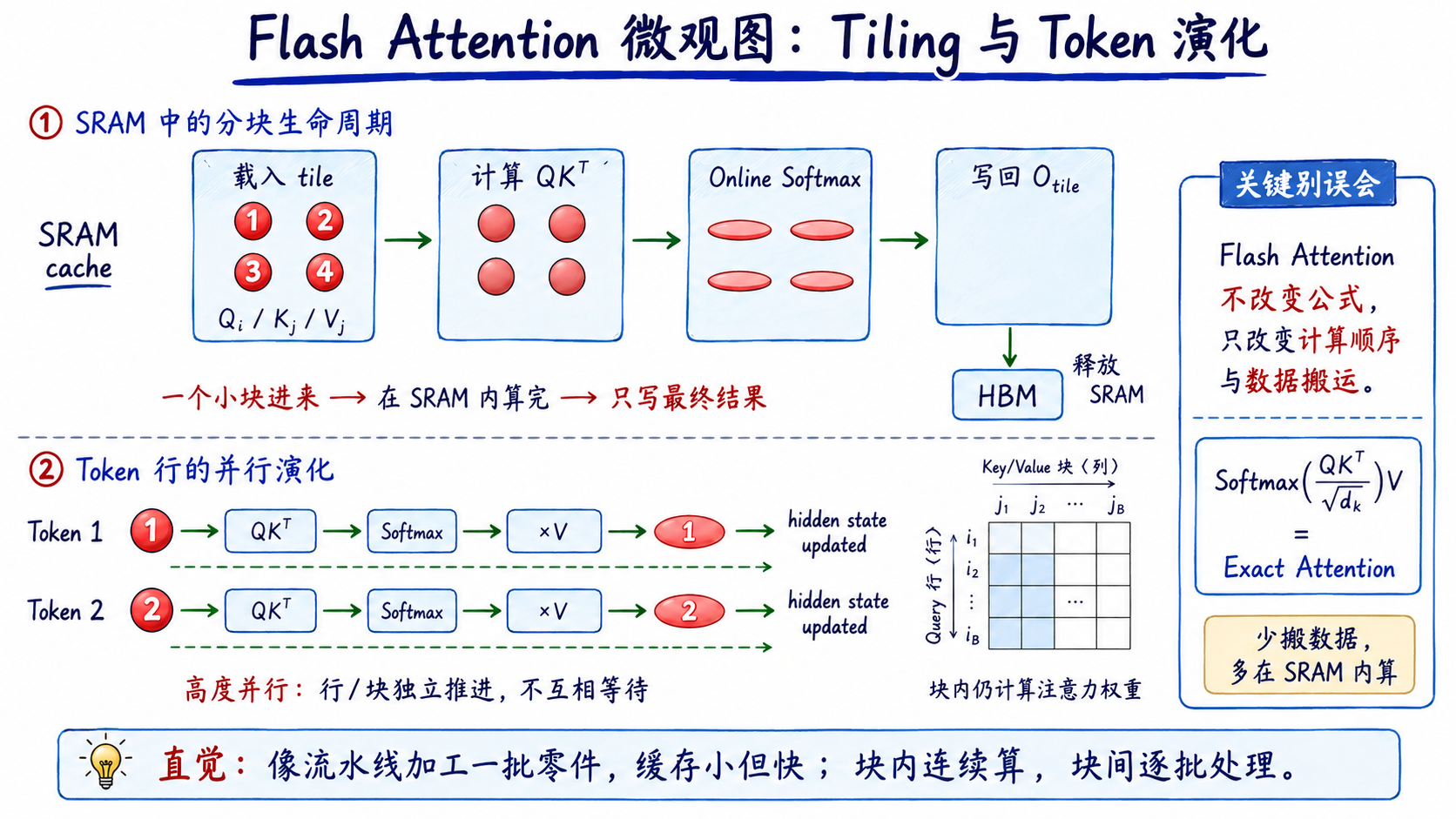

5.4 Attention的改进--Flash Attention
