零基础STM32入门教程--11-USART/UART 串行通迅

专栏：STM32F103入门教程

环境：Keil‑MDK + STM32F103 标准库3.5版本

一、串行通迅简介

USART 的全称是 Universal Synchronous/Asynchronous Receiver/Transmitter，中文译为通用同步/异步收发器。它是一种广泛用于微控制器（MCU）、微处理器和专用通信芯片中的硬件接口模块，专门负责设备之间的串行数据传输。

串行通信的基本特征是数据逐位顺序依次传输，一次传一个位(bit)。一个字节8个位，再加上起始，停止，校验后一个字节才能传输完成。发送方字节数据转换为串行比特流（一位一位地）发送出去；接收方接收数据时，又将接收到的串行比特流转换字节数据供 CPU 处理。

两大工作模式（USART 与 UART 的核心区别）

两大工作模式

USART 名称中的"Synchronous/Asynchronous"揭示了它最强大的特性------同时支持两种通信模式：

异步模式（UART 模式） ：这是最常见的工作模式。发送端和接收端没有共享的时钟信号，双方依靠预先约定好的波特率（Baud Rate）以及起始位和停止位来同步数据。这种模式接线简单（通常只需 TX、RX 和 GND 三根线），应用极其广泛。

同步模式：发送端和接收端共享一条时钟信号线（CLK/SCLK）。数据在时钟信号的边沿进行严格同步。这种模式不需要起始位和停止位，数据传输速率更高且更可靠，但需要额外的时钟线，接线相对复杂。

主要技术特点

现代的 USART 模块通常具备高度灵活的配置能力，主要特点包括：

全双工操作：能够同时独立地进行数据的发送和接收。

可配置的帧格式：支持 5 到 9 位的数据位，以及 1 到 2 位的停止位。

硬件校验：由硬件自动支持奇偶校验位的发生与检验，减轻 CPU 负担。

高精度波特率发生器：独立生成通信所需的时钟频率，不占用系统的定时/计数器资源。

错误检测：硬件层面支持数据溢出、帧错误和校验错误的检测2。

典型应用场景

USART 是嵌入式系统中设备交互的桥梁，常见应用包括：

设备调试：作为嵌入式系统的控制台，将运行日志和变量状态通过串口打印到 PC 端。

模块通信：连接各类外部模块，如 GPS 模块、蓝牙模块、Wi-Fi 模块。

工业控制：结合 RS-232、RS-485 等物理层标准，用于 PLC 通信或传感器数据采集。

固件烧录：作为引导加载程序（Bootloader）的通道，用于给单片机下载和更新程序。

波特率 (Baud rate)：

每秒传输的符号（信号变化）个数，UART 异步串口里，基本等价于每秒传输比特数 bit/s。单位：baud，常用：9600、115200。例：115200 = 每秒 115200 个比特。

UART 帧结构：起始位｜数据位｜停止位｜校验位

UART 异步通信，没有时钟线，靠一帧的固定格式让接收方知道：数据什么时候来、什么时候结束。

标准格式：起始位 → 有效数据位 →（可选校验位）→ 停止位

1. 起始位 Start Bit

总线空闲时：TX 线保持高电平 (逻辑 1)
要发送数据时，先拉低电平，输出1 位的低电平（逻辑 0） ，这就是起始位。
作用：通知接收方：有数据来了，开始同步采样时钟。
接收端检测到电平从高→低的下降沿，就知道一帧开始，后续按照波特率的时间间隔采样后面电平。

关键点：空闲是高；起始位强制拉低。

2. 有效数据位 Data Bit

紧跟起始位之后，就是真正要传的数据。

长度可选：5、6、7、8 位 ；嵌入式几乎全部用 8 位（正好 1 字节）。
传输顺序：低位先行（LSB 先发送）

比如要发送 0x41（ASCII 'A'，二进制 0100 0001），先发 bit0，最后发 bit7。

3. 校验位 Parity Bit（可选，可关闭）

紧跟数据位后面，用来做简单错误检测，不是纠错，只能发现出错 。

两种模式：

奇校验 ODD：数据位 + 校验位，整体 1 的总个数为奇数。
偶校验 EVEN：数据位 + 校验位，整体 1 的总个数为偶数。
无校验 NONE：不发送校验位，现在绝大多数设备用这个。

例子：数据 01000001，里面 1 的数量 = 2；

偶校验：校验位填 0，总和依旧偶数；
奇校验：校验位填 1，总和变成奇数。

缺点：只能检测部分错误；如果同时 2 位电平出错，校验检查不出来。现代嵌入式基本关闭校验，靠上层协议校验 CRC。

4. 停止位 Stop Bit

帧的结束标记，电平强制为高电平逻辑 1 。

可选长度：1 位、1.5 位、2 位。

绝大多数场景：1 停止位
老设备、长距离抗干扰：用 2 停止位。

二、STM32F103 串行设置相关

2.1 USART_InitTypeDef USART 初始化结构体

c 复制代码

/**
  * @brief  USART Init Structure definition
  */

typedef struct
{
  uint32_t USART_BaudRate;            /*!< This member configures the USART communication baud rate.
                                           The baud rate is computed using the following formula:
                                            - IntegerDivider = ((PCLKx) / (16 * (USART_InitStruct->USART_BaudRate)))
                                            - FractionalDivider = ((IntegerDivider - ((u32) IntegerDivider)) * 16) + 0.5 */

  uint16_t USART_WordLength;          /*!< Specifies the number of data bits transmitted or received in a frame.
                                           This parameter can be a value of @ref USART_Word_Length */

  uint16_t USART_StopBits;            /*!< Specifies the number of stop bits transmitted.
                                           This parameter can be a value of @ref USART_Stop_Bits */

  uint16_t USART_Parity;              /*!< Specifies the parity mode.
                                           This parameter can be a value of @ref USART_Parity
                                           @note When parity is enabled, the computed parity is inserted
                                                 at the MSB position of the transmitted data (9th bit when
                                                 the word length is set to 9 data bits; 8th bit when the
                                                 word length is set to 8 data bits). */

  uint16_t USART_Mode;                /*!< Specifies wether the Receive or Transmit mode is enabled or disabled.
                                           This parameter can be a value of @ref USART_Mode */

  uint16_t USART_HardwareFlowControl; /*!< Specifies wether the hardware flow control mode is enabled
                                           or disabled.
                                           This parameter can be a value of @ref USART_Hardware_Flow_Control */
} USART_InitTypeDef;

USART_BaudRate uint32_t
通信波特率，如 9600、115200。
注释里给出计算公式：硬件会根据 USART 外设时钟 PCLKx，自动计算整数分频 + 小分数分频，生成对应波特率。
✅我们只需要填数字，库函数内部自动算分频寄存器，不用自己算。
USART_WordLength 数据位长度
可选宏：
USART_WordLength_8b：8 位数据位（最常用）
USART_WordLength_9b：9 位数据位（一般配合校验位使用）
对应帧结构里的有效数据位。
⚠️开启校验时：校验位会占用最高位；8 位数据模式下，校验位是第 8bit；9 位模式下校验位是第 9bit。
USART_StopBits 停止位
可选宏：
USART_StopBits_1：1 位停止位（绝大多数项目）
USART_StopBits_0_5：0.5 停止位
USART_StopBits_2：2 位停止位（长距离通信）
USART_StopBits_1_5：1.5 停止位
对应帧结构的停止位。
USART_Parity 校验位
可选宏：
USART_Parity_No：无校验 NONE（日常默认）
USART_Parity_Even：偶校验
USART_Parity_Odd：奇校验
对应帧结构的校验位。
注意：开启校验后，有效数据会少 1 位，校验位占用最高 bit。
USART_Mode 收发模式
开启发送、接收，可以或运算同时打开：
USART_Mode_Tx：只开启发送
USART_Mode_Rx：只开启接收
USART_Mode_Tx | USART_Mode_Rx：收发都打开（最常用）
决定这个串口是发数据、收数据，还是收发都做。
USART_HardwareFlowControl 硬件流控 RTS/CTS
硬件流控：额外两根引脚，防止接收方缓冲区满导致丢数据。
USART_HardwareFlowControl_None：不使用流控（99% 普通项目）
USART_HardwareFlowControl_RTS
USART_HardwareFlowControl_CTS
USART_HardwareFlowControl_RTS_CTS
普通 TTL 串口、USB‑TTL 调试不用流控，填 None。只有调制解调器、部分工业模块才用 RTS/CTS。

2.2 USART_SendData 串口发送

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);USARTx为要发送的串口，USARTx为要发送的数据。调用这个函数后，会把Data写到相应串口的数据寄存器准备发送，硬件外设自动完成。

2.3 USART_ReceiveData串口接收

uint16_t USART_ReceiveData(USART_TypeDef* USARTx); USARTx为要接收数据的串口，调用此函数可以得到数据寄存器的值。

细心的你会发现，串口发送和接收都是USARTx->DR，其实硬件内部接收和发送是两套数据寄存器，否则会冲突!

坑点:一定要判断标志位是否接收到数据，否则读到的是上一次的数据。

2.4 串行通迅中断标志位

中断宏名称触发条件常用程度

USART_IT_CTS CTS 变化中断 硬件流控 CTS 引脚电平发生变化很少用

USART_IT_LBD LIN 总线断开检测中断 检测到 LIN 总线 break 帧极少，LIN 总线专用

USART_IT_TXE 发送数据寄存器空中断 发送数据寄存器 DR 为空，可以填入下一个待发字节中等

USART_IT_TC 发送完成中断 一帧数据全部移位发送完毕（移位寄存器也空）中等

USART_IT_RXNE 接收寄存器非空中断 收到 1 字节，DR 寄存器有新数据 ⭐非常常用

USART_IT_IDLE 总线空闲中断 检测到总线空闲（收到一帧之后，总线持续空闲） ⭐常用，不定长接收

USART_IT_ORE 溢出错误中断 旧字节还没读走，又收到新字节，数据丢失错误中断

USART_IT_NE 噪声错误中断 采样收到噪声干扰错误中断

USART_IT_FE 帧错误中断 没有检测到合法停止位（波特率错、干扰）错误中断

USART_IT_PE 校验错误中断 开启校验位时，校验结果不匹配错误中断

三、硬件接线

LED灯接线参考零基础STM32入门教程--06-点灯实战

https://blog.csdn.net/oshan2012/article/details/163905246?spm=1011.2415.3001.5331

这里的串行通迅用的还是WCH-LINK,烧录和USB串口功能集成在一起。

STM32F103C8T6核心板---GND <----------> GND---WCH-LINK

STM32F103C8T6核心板---SWCLK <----------> SWCLK---WCH-LINK

STM32F103C8T6核心板---SWDIO <----------> SWDIO---WCH-LINK

STM32F103C8T6核心板---3V3 <----------> 3V3---WCH-LINK

STM32F103C8T6核心板---PA9 <----------> RX---WCH-LINK

STM32F103C8T6核心板---PA10 <----------> TX---WCH-LINK

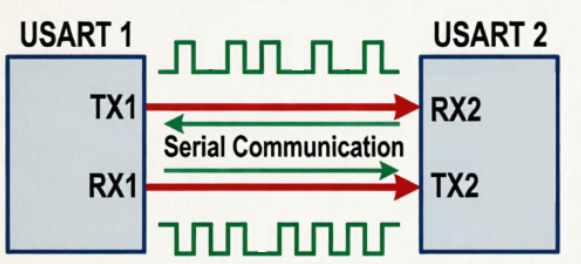

串行通迅的发送和接收是交叉的，TX接对方的RX。

四、工程与程序编写

4.1工程复制

复制PWM工程文件夹为UART文件夹，PWM.uvprojx复制为UART.uvprojx。

4.2 添加驱动文件

直接在原usart.c文件里面添加,usart.h 不变。

c 复制代码

#include "stdio.h"
#include "usart.h"
#include "led.h"


// MicroLIB 只需要实现这一个函数
int fputc(int ch, FILE *f)
{
    USART_SendData(USART1, (uint8_t)ch);
    //等待发送寄存器为空，防止丢字符
    while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    return ch;
}




void usart1_init(uint32_t baud)
{

	GPIO_InitTypeDef gpio_init_struct;								//GPIO端口设置
	USART_InitTypeDef usart_init_structure;
	NVIC_InitTypeDef nvic_init_structure;								//嵌套向量中断控制器初始化结构体

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟

	//USART1_TX   GPIOA.9
	gpio_init_struct.GPIO_Pin = GPIO_Pin_9; //PA.9
	gpio_init_struct.GPIO_Speed = GPIO_Speed_50MHz;
	gpio_init_struct.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &gpio_init_struct);//初始化GPIOA.9

	//USART1_RX	  GPIOA.10初始化
	gpio_init_struct.GPIO_Pin = GPIO_Pin_10;//PA10
	gpio_init_struct.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &gpio_init_struct);//初始化GPIOA.10

	//USART 初始化设置
	usart_init_structure.USART_BaudRate = baud;					//串口波特率
	usart_init_structure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	usart_init_structure.USART_StopBits = USART_StopBits_1;		//一个停止位
	usart_init_structure.USART_Parity = USART_Parity_No;		//无奇偶校验位
	usart_init_structure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	usart_init_structure.USART_Mode = USART_Mode_Tx|USART_Mode_Rx;	//发送和接收模式
	USART_Init(USART1, &usart_init_structure); //初始化串口1

	//Usart1 NVIC 配置
	nvic_init_structure.NVIC_IRQChannel = USART1_IRQn;
	nvic_init_structure.NVIC_IRQChannelPreemptionPriority=1;//抢占优先级1
	nvic_init_structure.NVIC_IRQChannelSubPriority =0;		//子优先级0
	nvic_init_structure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&nvic_init_structure);	//根据指定的参数初始化VIC寄存器

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口1接受中断
	USART_Cmd(USART1, ENABLE);                    //使能串口1

}


void USART1_IRQHandler(void)                	//串口1中断服务程序
{
	uint8_t res;
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断
	{
		res =USART_ReceiveData(USART1);	//读取接收到的数据
		if (res == 0xf0){
			led_on();
		}else if(res == 0xf1){
			led_off();
		}else{
			printf(" error \r\n");
		}
    }

}

main.c

c 复制代码

#include "stm32f10x.h"
#include "led.h"
#include "delay.h"
#include "key.h"
#include "usart.h"
#include "exti.h"
#include "time.h"
#include <stdio.h>


int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);// 设置中断优先级分组4
	led_init();
	delay_init();
	usart1_init(115200);
	//key_init();
	//exit_init();
	//time2_init(20000-1, 3600-1);
	//time2_ch2_pwm_init(1000-1,72-1);

	while(1)
	{


	}

}

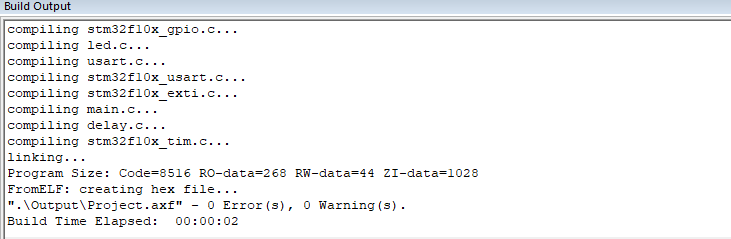

4.3 编译烧录

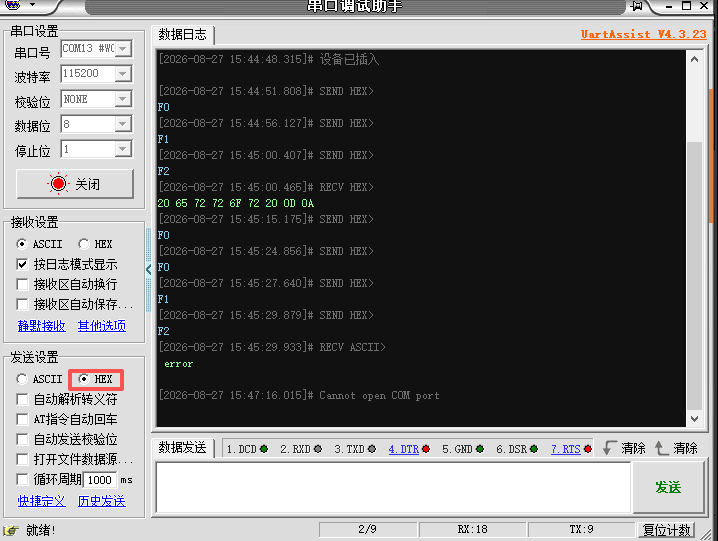

串口助手设置的参数要和程序里面一致，选择串口要正确(插拨一下看电脑里面的设置管理器里面的端口)。

下发F0 LED点亮，下发 F1 LED熄灭,下发其它会打印error

发送数据格式要选择HEX,程序里面是接收一个字节判断的。

如果使用蓝牙模块用手机app或小程序控制的效果是一样的，如果要更多的控制和参数设置，通常要编写自定义的协议来实现。

资料下载

参考资料网盘：

链接 : https://pan.baidu.com/s/1BrH0JbUY6z7j7gAihTa4Dw

提取码: qnws

本节课完整工程例程网盘：

链接: https://pan.baidu.com/s/1rl6EIqi9m6kQ1JFjuSqINg

提取码: bumc
