CANlog-VCI总线记录仪助力新能源汽车实车路试,破解偶发故障数据留存难题

CANlog-VCI总线记录仪助力新能源汽车实车路试,破解偶发故障数据留存难题

随着新能源汽车产业快速发展,整车电控系统复杂度持续攀升。VCU整车控制器、BMS电池管理系统、MCU电机控制器、OBC车载充电机、DC-DC变换器等核心部件通过CAN/CANFD总线实现高频数据交互,整车通信节点多达数十个,总线报文每秒数千帧。在实车路试阶段,车辆需经历高温、高寒、高原、涉水、颠簸等复杂工况,偶发的动力中断、电池报警、充电异常、总线闪断等问题往往难以复现。传统测试方式依赖工程师携带电脑跟车采集,不仅受车内空间限制,还存在电脑续航不足、USB连接松动、人工操作分心等隐患,关键故障时刻的数据极易丢失,成为新能源汽车研发验证与售后诊断的核心痛点。

某新能源车企在一款纯电动SUV的冬季高寒标定测试中,就遭遇了典型难题:车辆在-20℃环境下高速巡航时偶发动力受限,仪表弹出电池系统故障码,但返回暖库后故障自动消失,台架测试始终无法复现;路试工程师携带笔记本跟车采集,因车内低温导致电脑频繁自动关机,且USB接口在颠簸路面容易松动,连续三周测试都未能完整捕获故障发生瞬间的总线报文,项目进度严重滞后。

为解决实车路试工况下总线数据的完整留存与偶发故障溯源问题,项目团队引入CANlog-VCI总线记录仪作为车载数据黑匣子,为新能源汽车构建脱机式全工况数据采集方案。

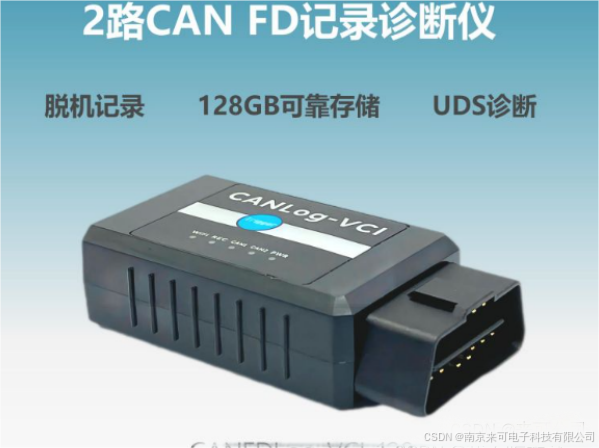

该设备支持双路CAN/CANFD通道,无需外接PC,可脱离电脑独立随车运行,直接接入整车OBD接口或通过转接线束连接,安装便捷,不改动原车电控线路。设备适配车载7-48V宽压供电,内置工业级宽温元器件,可在-40℃至85℃环境下稳定工作,能够承受车辆行驶中的持续振动与冲击。内置大容量存储,最大支持128GB TF卡,具备掉电保护机制,即使车辆意外断电或记录仪被强行拔出,已写入的关键故障报文也不会丢失,能够长时间连续记录完整路试周期的总线原始数据,完整捕获BMS电芯电压温度、电机扭矩转速、充电状态、整车故障码、总线错误帧等全部报文信息。

项目实施中,将CANlog-VCI部署于测试车辆OBD接口处,设置为连续记录模式,车辆执行高寒启动、高速巡航、急加速、快充、低温充电等全套真实路试流程,记录仪全程静默采集,不需要工程师随车操作电脑。每日路试结束后,工程师通过无线方式读取记录仪内记录文件,或直接取出存储卡导出报文,输出ASC、BIN、BLF、CSV等多种标准格式,可直接导入CANoe、VSAR等分析工具开展深度解析,回放故障发生前后完整时序报文。通过对捕获数据的分析,团队最终定位到低温环境下BMS某路采样电路存在偶发通信超时,进而触发整车动力限制策略,问题得以快速闭环解决。

项目落地价值

**1:攻克偶发故障溯源难题。**将实车路试的真实工况完整留存,不再依赖故障现场复现,解决台架测试无法复现路试问题的行业痛点,研发调试周期显著压缩。

**2:降低路试人力与安全成本。**告别工程师携带电脑跟车测试,记录仪随车自动采集,减少跟车人员配置,规避严寒/酷暑环境下长时间车内作业的不适与安全风险。

**3:支撑整车迭代与售后运维。**除研发阶段路试外,该设备同样可用于量产车售后疑难故障诊断。现场出现问题时留存整车总线黑匣子数据,售后端即可完成远程分析,减少车辆返厂检修,提升客户满意度。

**4:适配新能源整车电控全链路。**双路CAN/CANFD通道兼容新能源汽车常用的CAN 2.0与CANFD协议,支持J1939、UDS诊断,既适用于乘用车研发测试,也适用于商用车、专用车等多种新能源车型。

在新能源汽车智能化、电动化的浪潮下,整车可靠性验证与故障诊断越来越依赖原始总线数据的支撑。CANlog-VCI记录仪以脱机黑盒记录、工业级环境适应性、便捷的数据导出分析能力,为新能源汽车打造可靠的车载总线黑匣子,为整车研发验证、现场运维提供高效的数据解决方案,助力新能源汽车产业高质量发展。
