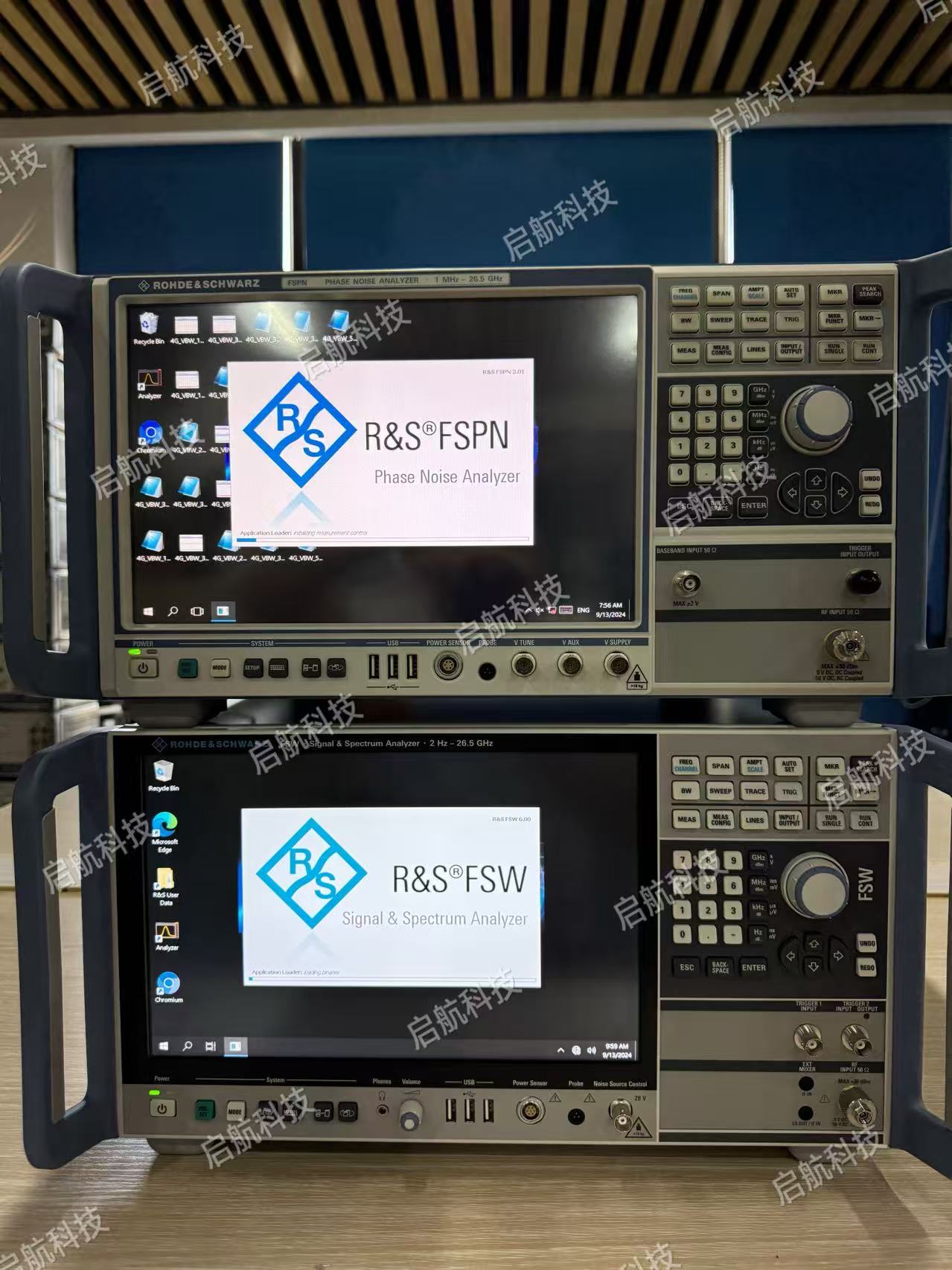

R&S FSPN50 FSPN26 FSWP26 相位噪声分析仪典型应用案例

R&S FSPN50 相位噪声分析仪典型应用案例

以下按行业场景整理,每个案例说明测什么、为什么用 FSPN50、核心价值,便于你面向客户做方案推介。


案例一:Ka/Q/V 波段卫星通信 VCO 全自动表征

场景:高通量卫星(HTS)、低轨星座相控阵用户终端的 Ka 波段(26.5--40GHz)VCO 研发与量产。

测试内容:

  • 调谐曲线 f (Vt)、调谐灵敏度 KVCO
  • 推频(Pushing)、输出功率随调谐电压变化
  • 不同调谐电压点的相位噪声迹线
  • 电流消耗与电源电压关系

FSPN50 价值 :内置超低噪声直流调谐源,无需外接电源,一次接线自动扫描全部参数;50GHz 上限直接覆盖 Ka 全段及 Q/V 波段低端,是少数能在该频段做一体化 VCO 表征的专用机。罗德与施瓦茨中国cdn.rohde-schwarz.com.cn


案例二:近程雷达本振 / 频率合成器相噪测试

场景:车载毫米波雷达、近程瞄准雷达、防空雷达的频率源模块研发与来料检验。

测试内容:

  • 本振输出相位噪声(1µHz--1GHz 偏移)
  • RMS 相位抖动、残余 FM
  • 杂散识别与抑制
  • 幅度噪声(AM 噪声)同时测量

FSPN50 价值:雷达距离分辨率与本振相噪直接相关,FSPN50 硬件互相关引擎标配,少量相关次数即可快速测出高质量合成器;同时输出相位 + 幅度噪声,帮助工程师区分噪声来源是相位域还是幅度域。GLORIS Rohde & Schwarz


案例三:PLL 跳频与瞬态建立时间分析

场景:跳频通信电台、电子对抗频率合成器、雷达频率捷变源。

测试内容:

  • PLL 跳频建立时间(lock time)
  • 频率斜坡 / 开关瞬态波形
  • 上电瞬态频率漂移
  • 余晖模式统计批量器件波动

FSPN50 价值:宽带 8GHz / 窄带 40MHz 瞬态分析能力,可观察从静态相噪到动态跳频的完整过程,定位 PLL 环路带宽设计问题,这是普通频谱仪相噪选件做不到的。


案例四:高端 OCXO / DRO 研发级相噪测量

场景:时频基准、精密测量仪器、通信基站时钟的恒温晶振(OCXO)和介质振荡器(DRO)研发。

测试内容:

  • 极低相位噪声迹线(接近仪器本底)
  • Allan 方差(长期频率稳定性)
  • 近载频 1/f 噪声拐角频率

FSPN50 价值 :双低噪本振 + 实时互相关,增加相关次数后可测量接近仪器本底极限的高端振荡器;数秒内即可显示 OCXO/DRO 相噪迹线,相比传统延迟线法效率大幅提升。罗德与施瓦茨中国


案例五:5G/6G 毫米波射频源模块产线筛查

场景:5G 毫米波基站、6G 预研收发模块的本振 / 频综产线终测。

测试内容:

  • 批量相位噪声快速 Pass/Fail 判定
  • 输出功率、杂散一致性筛查
  • VCO 调谐线性度抽检

FSPN50 价值 :产线模式下用低互相关次数保证单台测试秒级完成;SCPI 指令完全兼容 FSWP,已有 FSWP 自动化脚本可无缝迁移,降低产线换型成本。罗德与施瓦茨中国


案例六:军用卫星与通信系统源器件测试

场景:军用卫星通信终端、战术数据链、电子战系统的频率源(工作至 50GHz)。

测试内容:

  • 宽温范围内相噪稳定性(配合温箱)
  • 抗辐照器件筛选
  • 多通道本振一致性比对

FSPN50 价值:50GHz 频率上限覆盖军用卫星通信常用频段;高灵敏度 + 高速度兼顾研发验证与批量筛选,是该领域替代 FSWP 的高性价比方案。Rohde & Schwarz


案例七:商用点对点微波回传链路源测试

场景:5G 承载网微波回传(E-band 以下)、运营商点对点微波设备的频率源模块。

测试内容:

  • 发射本振相噪(影响 EVM 与接收灵敏度)
  • 频率合成器锁定状态相噪
  • 温度漂移下的相噪变化

FSPN50 价值:覆盖微波回传常用 6--42GHz 频段,一体化完成相噪 + VCO + 瞬态测试,减少测试台仪表数量。


选型建议(面向你的二手业务)

表格

客户类型 推荐理由
VCO / 振荡器厂商 内置直流源,全自动 VCO 表征,产线研发两用
雷达 / 军工院所 50GHz 覆盖 + 高灵敏度,替代 FSWP 降本
5G / 卫星通信模组厂 SCPI 兼容 FSWP,产线迁移零成本
高校 / 计量实验室 Allan 方差 + 高端相噪测量,性价比高于 FSWP
只做源器件测试 FSPN 比 FSWP 便宜约 30--40%,砍掉用不上的频谱分析功能
