基于6U VPX导冷结构的8收8发5G采集回放板(RFSOC+VU9P/VU13P)

1.板卡概述**

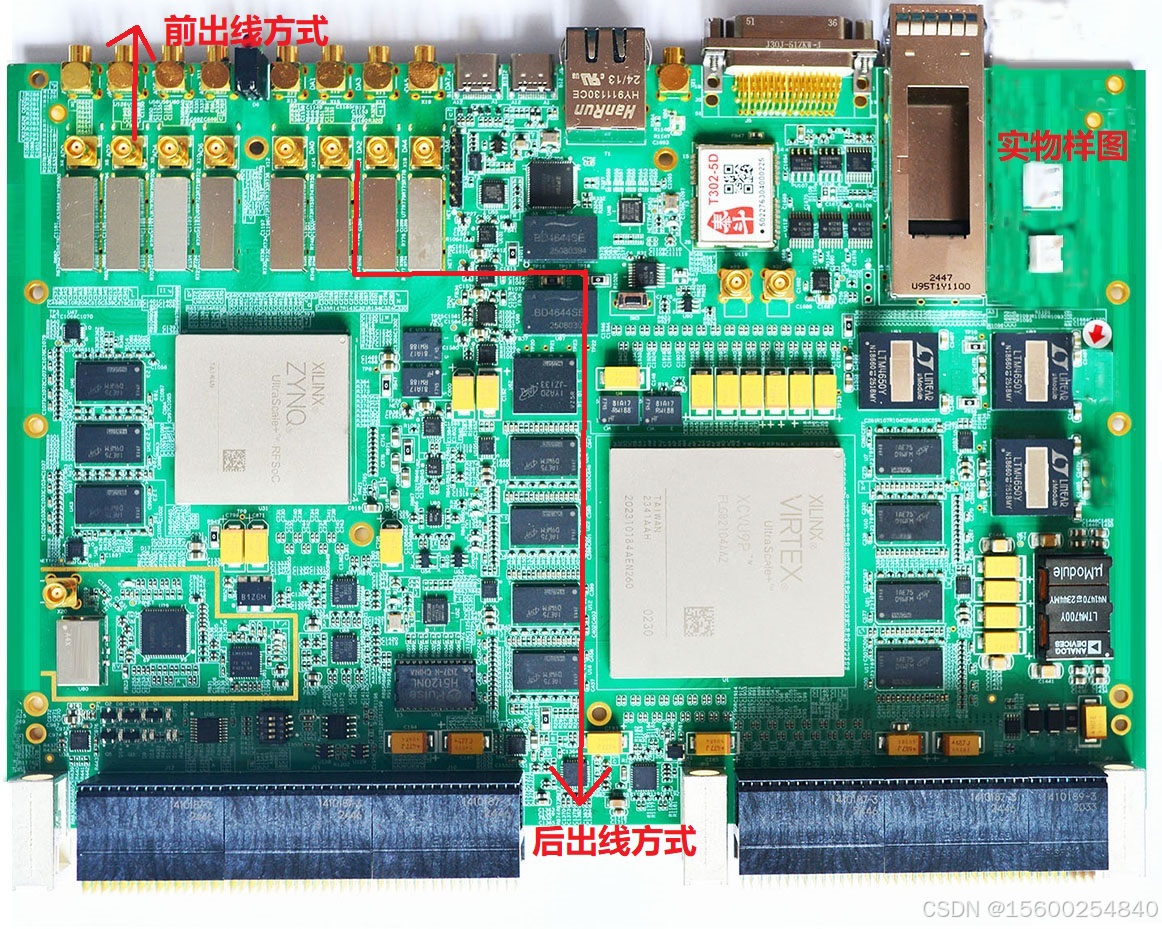

VPX4700_V3版为标准6U VPX导冷结构板卡,采用 Xilinx ZYNQ UltraScale+ RFSoC 47DR+VU9P/13P架构,实现了8路 ADC和8路DAC 端口,并支持外部同源参考时钟,支持GPS/北斗信息。对外J30J上若干GPIO、RS422接口、外对1个RJ45千兆网口, 47DR的ADC采样率最高可达5GSPS、DAC最高采样率10 GSPS,分辨率14bit。

**2. 技术指标**

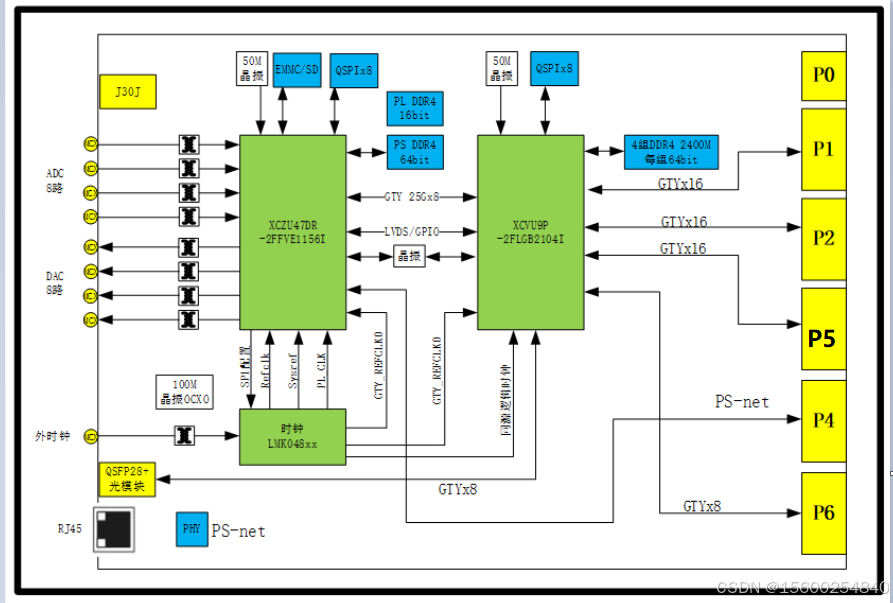

** RFSOC(支持47DR和27DR)+VU9P/13P FPGA;

RF接口(前出线,支持VPX后出线):**

 8路ADC (47DR 14-bit、5GSPS);

 8路DAC (47DR 14-bit、10GSPS);

 ADC和DAC支持信号频段范围1M~6G;

**PS性能:**

 挂载1组DDR4接口, 4GB容量,64bit 2400MHz;

 2路千兆网口(1个RJ45+1个VPX接口);

 1个SD卡槽;

 1个16GB EMMC;

 2路UART;

**PL性能:**

 对外J30J上若干GPIO;

 1组16bit DDR4,1GB容量,2400MHz;

 2个100G 4x GTY与VU9P互联;

**VU9P/13P性能:**

 4组DDR4,每组支持4GB/8GB/16GB容量(默认焊接4GB/组);

 对外1个100G QSFP28+;

**VPX接口性能:**

 P1:16x GTY,支持PCIex16 3.0,或其他GTY接口;

 P2:16x GTY,支持PCIex16 3.0,或其他GTY接口;

 P5:16x GTY,支持PCIex16 3.0,或其他GTY接口;

 P4:1000BASE-T千兆网口,若干GPIO以及RS422;

 P6:8x GTY,支持PCIex8 3.0,或其他GTY接口;

***物理与电气特征***

 板卡尺寸:233.35mm * 160mm

 板卡供电:8A @+12V(±5%)

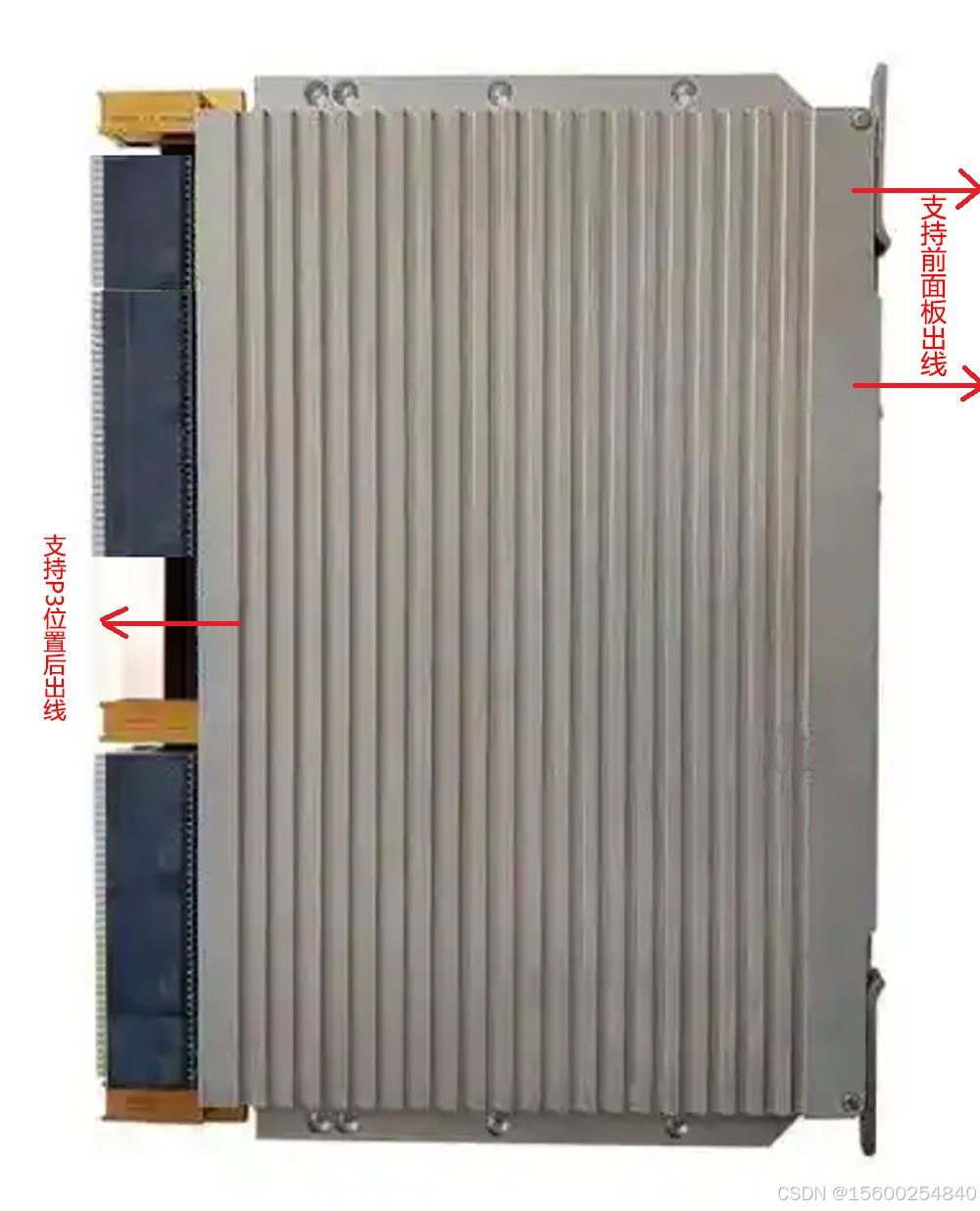

 散热方式:导冷散热
