纠缠光源动辄上百万，一套 LabVIEW 仿真却能先把实验"预演"一遍------用界面看懂量子态层析。
预计阅读约 4 分钟
01 为什么先要在虚拟世界里做量子实验
在量子物理教学和科研预研中，双光子纠缠态层析是一道绕不开的基础实验。原理层面并不难讲：制备一对纠缠光子，让两个光子分别经过不同的偏振分析通道，统计各个通道的符合计数，再用这些计数反推出描述整个双光子态的密度矩阵。可一旦真正动手做实验，门槛立刻变得现实而沉重------纠缠光源要用激光泵浦加周期极化晶体产生，偏振分析需要波片、分束器与单光子探测器的精密配合，符合计数电路的时间分辨率要压到皮秒量级。一套像样的光路平台加探测系统，预算轻松突破百万，调试周期更是以月计算。
正因为真机成本太高、试错代价太大，越来越多的课题组选择先做"软件预演"：在正式上光学平台之前，把整个实验用程序完整仿真一遍，确认参数可行、流程正确。对教学场景尤其如此------实验室未必买得起纠缠光源，但一台装了 LabVIEW 的普通 PC 人人都有。把抽象的量子态层析过程用图形化界面铺开，学生亲手切换基矢、观察计数、看重构结果，几个核心概念的理解深度远超黑板上的公式。这篇案例要讲的，就是用 LabVIEW 搭建的一个双光子量子态层析仿真系统：把纠缠态制备、偏振分析、符合计数、密度矩阵重构全部装进图形化界面，让测量基矢的选取与数据反演过程变成看得见、摸得着的操作。
02 仿真系统怎么搭：从光路到界面

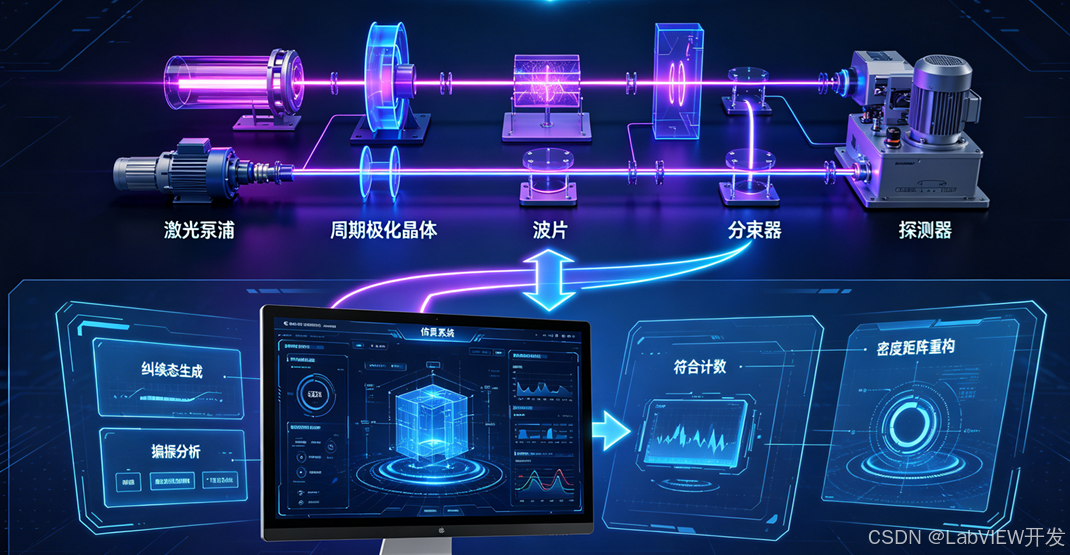

仿真系统沿着真实实验的完整链路逐级复刻，在软件里构建出一条"虚拟光路"。第一层是纠缠光源模拟：内置常见的 Bell 态模型，比如最大纠缠态 |Φ⁺⟩=(|HH⟩+|VV⟩)/√2，对应真实实验里自发参量下转换（SPDC）产生的偏振纠缠光子对，用户还能自由调节目标态的纯度与噪声水平。
第二层是偏振分析模块。每个光路输出端都设置了一组虚拟的"波片＋偏振分束器"，通过调整波片角度，分别对两路光子选择 H/V、D/A（对角/反对角）或 R/L（左右圆偏振）三种测量基矢，模拟真实实验中不同基矢下投影测量的物理过程。第三层是符合计数模块：用虚拟随机数按照目标量子态的理论概率分布抽样光子对事件，再统计两路各通道两两之间的符合计数，天然带上了真实探测器统计涨落的特征。
前面板按照实验光路布局布置了光源、波片、分束器、探测器等控件，操作方式和真实光学平台一一对应。使用者像做真实验一样逐路切换测量基矢，实时观察各通道符合计数随基矢组合的变化；每一次切换产生的计数都会被记录下来，作为后续重构密度矩阵的原始数据。软件内部按"配置---测量---记录---重构"的状态机组织，测量任务既可手动逐组执行，也能按脚本批量遍历全部基矢组合，跑完一组完整层析通常只要几十秒------而真实平台上同样的测量，光是对准光路、校准波片就要搭进去大半天。
03 干货核心：密度矩阵是怎么"反推"出来的
这套仿真最值钱的地方，是完整落地了量子态层析（Quantum State Tomography）的数据处理闭环。它的本质一句话：用一组测量去"探测"未知量子态，再依据统计结果反推出密度矩阵。对双光子态而言，密度矩阵是一个 4×4 的厄米矩阵，迹归一之后仍有 15 个独立实数参数，靠单一基矢下的计数根本不可能解出来。
标准的做法是把密度矩阵按 Pauli 算符的张量积展开：ρ=Σc_ij·σ_i⊗σ_j（i,j=0,1,2,3），其中 σ_0 为单位阵，σ_1~σ_3 对应三个方向的自旋算符。展开系数 c_ij 恰好与对应基矢组合下的符合计数期望值直接相关------因此理论上只要把 H/V、D/A、R/L 三种基矢在两路做两两组合（共 9 组测量），就能把全部独立参数读出。这正是"测量基矢完备性"在量子测量中的具体体现。
但工程上还有个著名的坑：线性反演。真实计数总有统计涨落，直接对测量方程求逆得到的"密度矩阵"往往不满足物理约束，比如出现负的本征值。更稳妥的路径是最大似然估计（MLE）：在最优化框架里寻找一个"最贴合观测数据、又保证半正定与迹归一"的密度矩阵。仿真系统把两种路径都放进去，让学习者在同一批数据上对比，能直观看到线性反演结果可能轻微"非物理"，而 MLE 结果始终落在合法量子态的空间内。
重构完成后，系统自动计算两个常用评价指标：保真度（Fidelity），衡量重构态与理论目标纠缠态的接近程度；并发度（Concurrence），取值 0 到 1，是判定双光子态是否纠缠、纠缠有多强的标准量度。在仿真里故意抬高噪声水平，可以看到保真度单调下滑、并发度同步衰减的全过程------"测量不完美如何影响纠缠评价"这条因果链，变得一目了然。
04 工程经验
■ 基矢必须覆盖互补性 单一基矢测不出完整信息，必须用 H/V、D/A、R/L 等互相不可约的基矢组合覆盖，否则密度矩阵重构是欠定问题
■ 反演要过"物理约束" 线性反演虽快，但结果可能带负概率，工程上优先用最大似然估计，保证重构态落在合法量子态空间
■ 把计数当统计 用虚拟随机数按理论概率分布抽样，天然带 Poisson 涨落，能完整呈现"测量噪声→评价指标漂移"的因果链
■ 界面即光路 前面板按真实实验光路排布控件，让抽象概念与操作动作一一对应，教学与预研的代入感都更强
05 写在最后
一套昂贵的双光子量子实验，就这样被压缩进了一台电脑：纠缠光源、偏振分析、符合计数、密度矩阵重构一应俱全，仿真结果与理论值高度吻合。它既是量子信息教学中看得见、摸得着的互动教具，也为真实实验上平台之前的方案预演与参数摸底提供了一个几乎零成本的入口；这套界面骨架，甚至可以直接迁移为真实实验台的上位机原型。量子物理的抽象，未必一定要靠昂贵的设备才能讲清楚。
