基于C++ WinPcap 的网络抓包软件

♻️ 资源

大小： 659KB

➡️ 资源下载： https://download.csdn.net/download/s1t16/87453202

基于 WinPcap 的网络抓包软件

概要设计

一、概述

• 项目名称：网络抓包软件设计
• 项目成员：
• 项目描述：目前，有许多流行的网络抓包软件可以获取流经网卡的数据包(ethereal, sniffer)，这个题目要求学生利用 winpcap 库设计并实现一个网络抓包的原型系统。
• 项目目标：实现一个网络抓包系统
• 项目功能

1. 1. 搜索并显示所有的网卡设备
   2. 根据所选网卡进行抓包操作，并显示数据包的基本
      信息，eg：类型、时间、IP 地址等信息
   3. 对数据包进行详细分析，显示数据内容

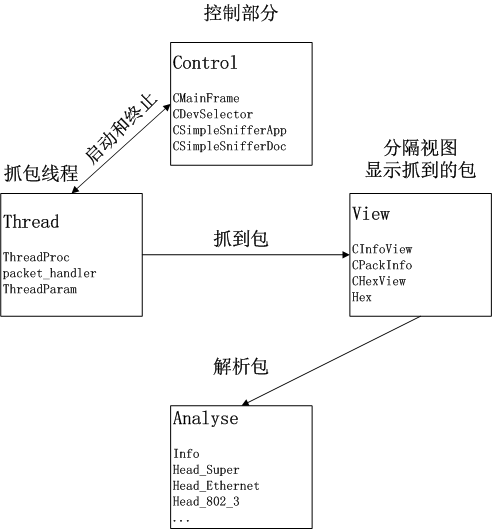

二、系统结构设计

三、接口设计

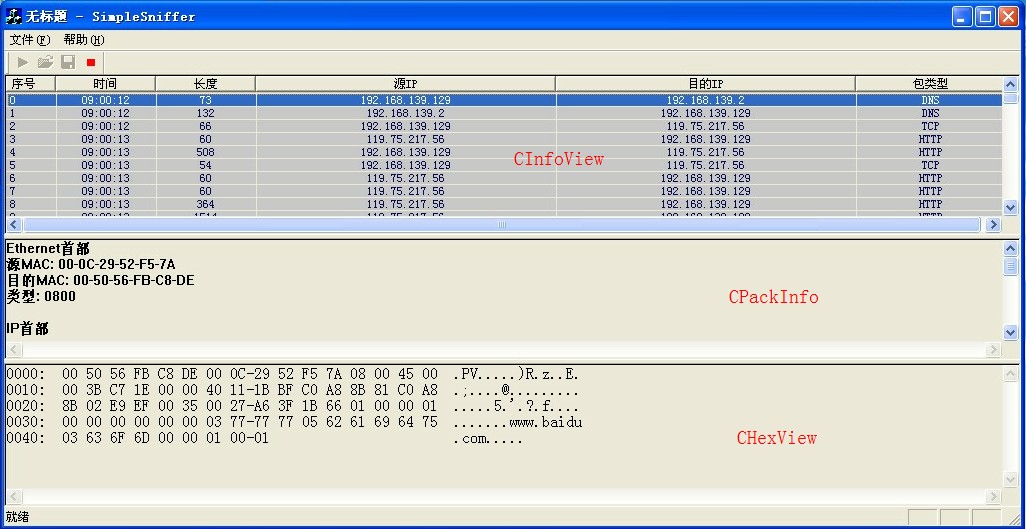

用户界面

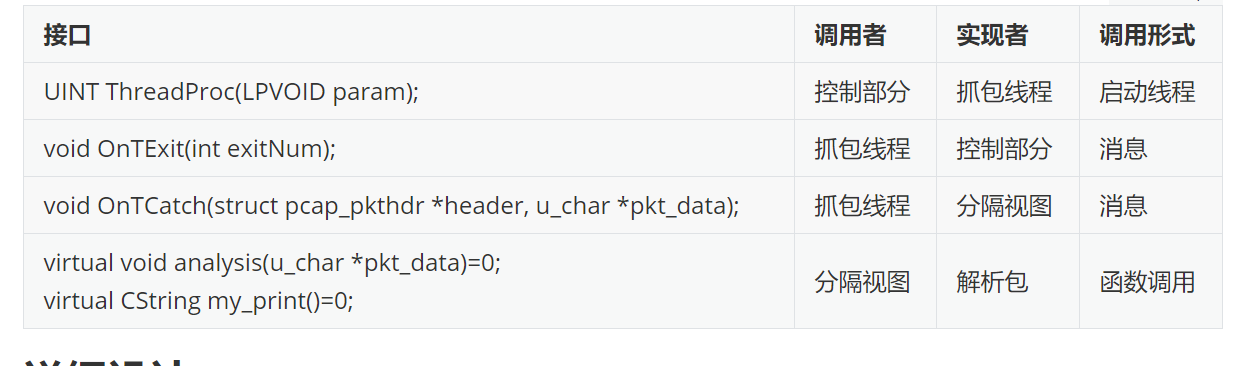

模块间的接口

详细设计

控制部分

• CMainFrame 主框架类

• • BOOL CMainFrame::OnCreateClient(LPCREATESTRUCT lpcs, CCreateContext* pContext)
    此函数创建了包含 3 个视图的分隔窗体
  • void CMainFrame::OnSelectstart()
    点击了"开始"工具栏按钮, 弹出 CDevSelector 选中设备进行抓包
  • void CMainFrame::OnEndcatch()
    点击了"终止"工具栏按钮, pcap_breakloop 正在监听的设备
  • void CMainFrame::OnTExit(int exitNum)
    得到线程退出前发出的 WM_TEXIT 消息, 可以安全地释放各种资源了
  • void CMainFrame::OnUpdateXXX(CCmdUI* pCmdUI)
    开始、终止、打开、保存、另存为 按钮/菜单 的使能转换

• CDevSelector 网卡设备选择

• • void CDevSelector::InitWinPcap()
    CDevSelector 初始化的时候获取设备列表
  • BOOL CDevSelector::OnInitDialog()
    对话框初始化时调用 InitWinPcap
  • void CDevSelector::OnOK()
    点击了对话框的"确定"按钮, pcap_open 选中的设备

• CSimpleSnifferApp 主程序类

• • void CSimpleSnifferApp::startCatch()
    启动线程, 开始抓包

• CSimpleSnifferDoc 文档类

• • void CSimpleSnifferDoc::Serialize(CArchive& ar)
    串行化中实现 保存/打开 逻辑

抓包线程

• UINT ThreadProc(LPVOID param)
  抓包线程体，用 pcap_loop 循环抓包
• static void packet_handler(u_char param, const struct pcap_pkthdr header, const u_char *pkt_data)
  pcap_loop 捕获到一个包后将包数据复制一份 并 发出 WM_TCATCH 消息
• class ThreadParam
  封装传给线程的参数

分隔视图

• CInfoView 包信息列表

• • void CInfoView::OnTCatch(struct pcap_pkthdr *header, u_char *pkt_data)
    处理抓包线程抓到包的事件, pkt_data 是抓到的包
  • void CInfoView::OnClick(NMHDRpNMHDR, LRESULT pResult)
    点击列表中某行后, 显示它的包类型、16 进制形式的包数据
  • void CInfoView::clearList()
    清空列表, 开始新的抓包前调用这个这个函数

• CPackInfo 各层协议单元详细信息

• • void CPackInfo::ShowPackInfo(const CString& info)
    在编辑区中显示一段字符串

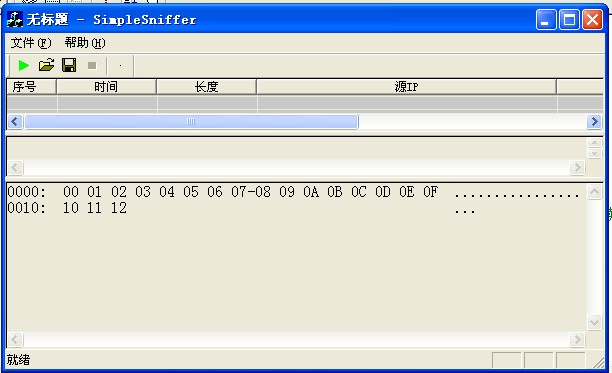

• Hex 提供 16 进制显示的接口

• • virtual void ShowHexText(char *data, int len)=0;
    以十六进制形式显示 data 之后的 len 个字节

• CHexView Hex 接口的实现

• • void CHexView::ShowHexText(char *data, int len)
    显示十六进制信息

解析包

class Head_Super 解析包的类，所有包都派生自这个类

class Head_Super{

public:

// 指向更高层协议

Head_Super* next;

// 从 pkt_data 中抽取出这层协议 PDU 的信息

virtual void analysis(u_char *pkt_data)=0;

// 将这层协议的详细信息以一个字符串表现出来

virtual CString my_print()=0;

};

class Info 保存了抓到的一个包的所有信息

class Info{

public:

struct pcap_pkthdr *header; //抓包所得数据包一些信息（时间、长度）

u_char *pkt_data; //抓包所得数据包内容头指针

Head_Super* m_Head; //最底层协议的 PDU

};

class Head_XXX

Head_Super 具体于某种协议的实现

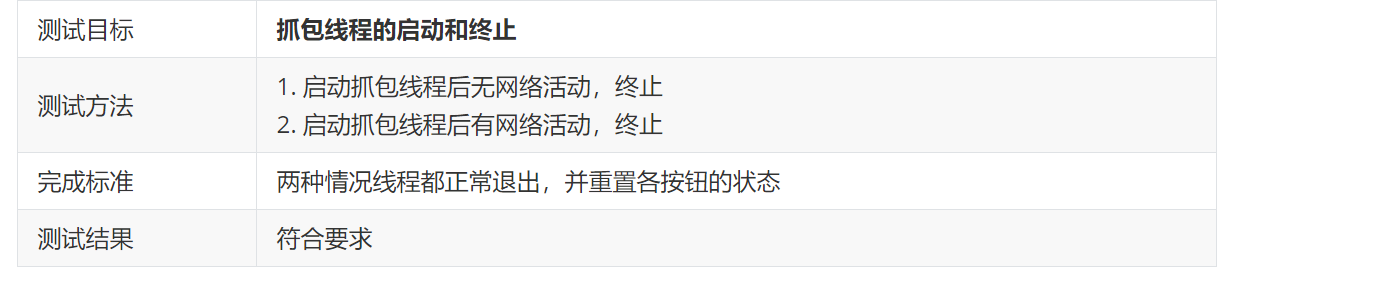

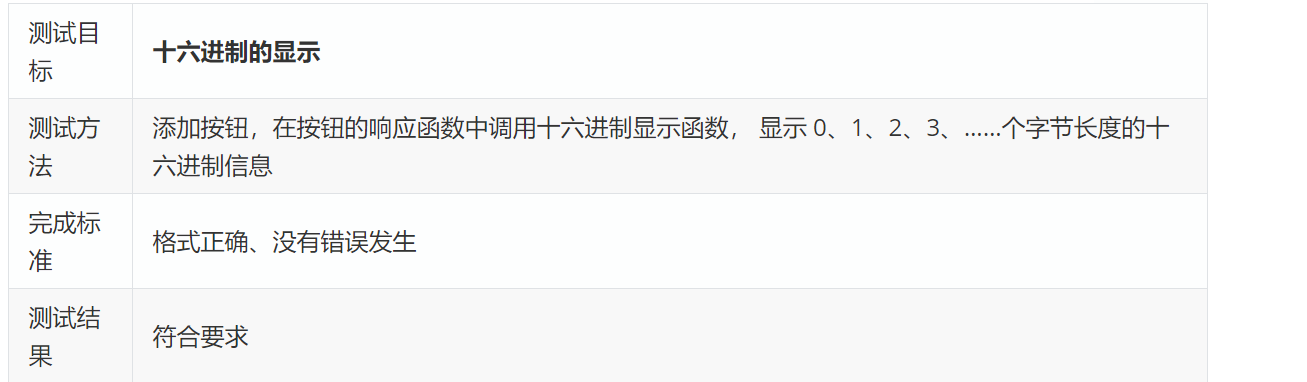

测试文档

相关截图

---

相关截图

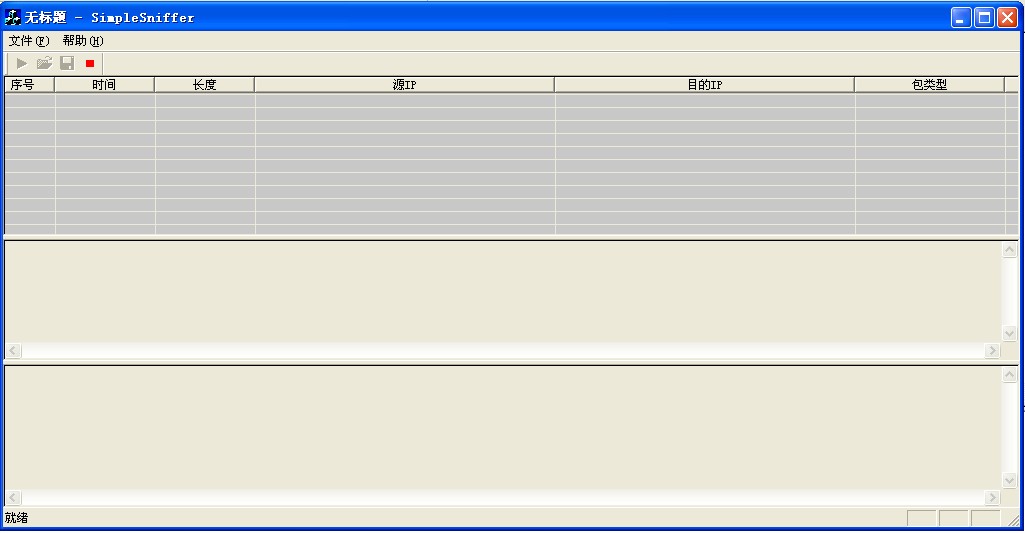

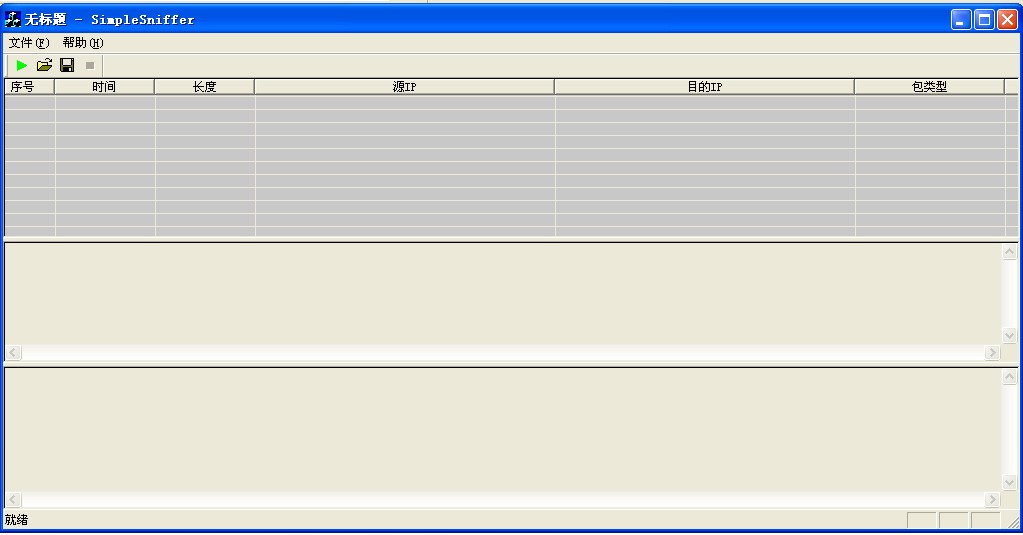

无网络活动的 启动 和 终止

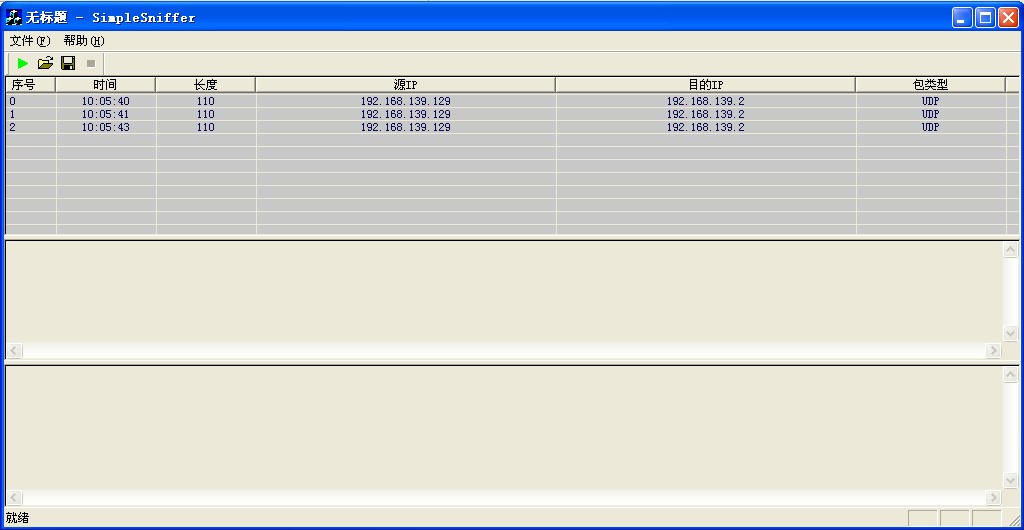

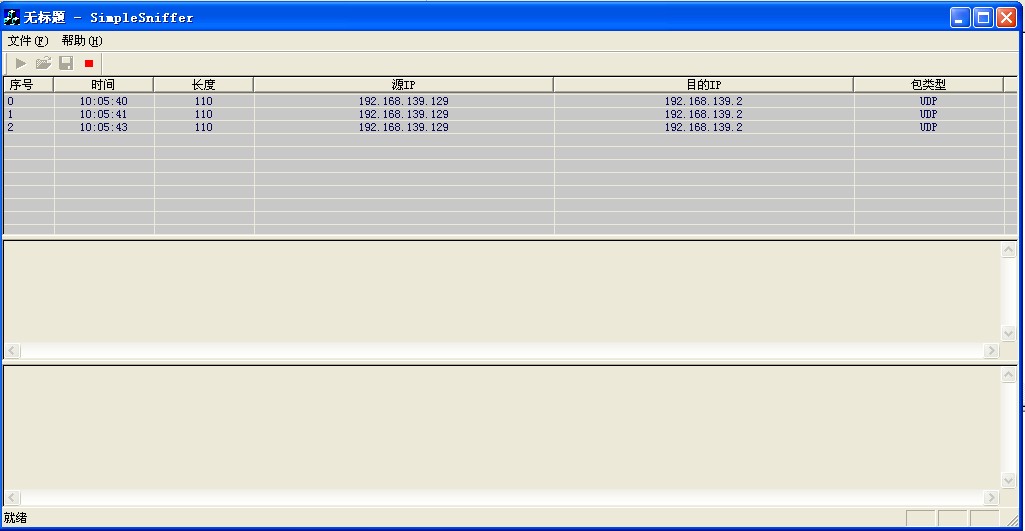

有网络活动的 启动 和 终止
