GPIO 详解：从引脚到工作模式的完整拆解
1. 明确目标
学习 GPIO 的核心目标只有三个：
- 理解 GPIO 引脚内部到底有什么------不是一根"导线"，而是一套完整的电路。
- 搞懂每种工作模式的等效电路与适用场景------浮空、上拉、推挽、开漏......不再死记硬背。
- 能根据外设需求选择正确的模式------比如 I2C 为什么必须开漏、按键为什么用上拉输入。
2. GPIO 宏观结构
2.1 GPIO 是什么？
GPIO（General-Purpose Input/Output），通用输入输出端口。
"通用"意味着它没有固定功能------你可以通过软件配置让它做输入（读电平）、做输出（写电平），甚至复用为外设引脚（SPI、I2C、USART 等）。
一句话总结：GPIO 是 MCU 与外部物理世界交互的最基本接口。
2.2 GPIO 初步理解
很多初学者以为 GPIO 就是一个引脚，写 1 就输出高电平，写 0 就输出低电平。实际上远不止这么简单。

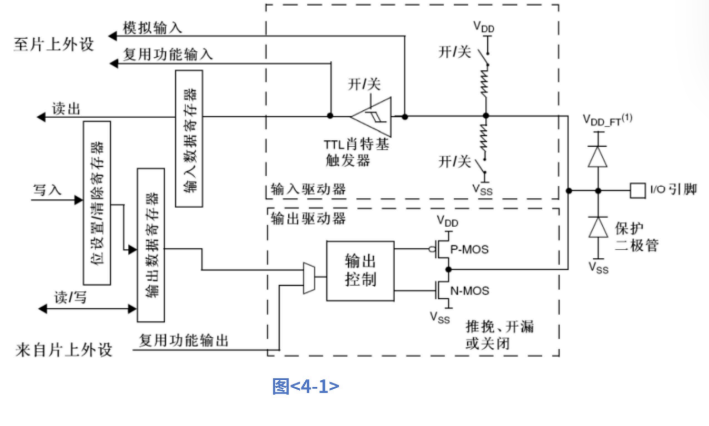

一个 GPIO 引脚的内部结构如下图所示：
至少包含以下模块：
模块 作用 输出驱动器 推挽/开漏输出，控制引脚电平 输出数据寄存器 (ODR) 存储要输出的电平值 输入数据寄存器 (IDR) 存储引脚上读到的电平值 上拉/下拉电阻 给引脚一个默认电平 施密特触发器 对输入信号整形，滤除噪声 复用功能 连接到片内外设（SPI/I2C/TIM 等） 保护二极管 防止过压损坏引脚 这些模块通过配置寄存器组合在一起，形成不同的工作模式。
2.3 GPIO 引脚与 IO
2.3.1 GPIO 的外部引脚
GPIO：General‑Purpose Input Output，通用输入输出引脚，就是 MCU 芯片引出来的金属管脚，是芯片和外部硬件交互的物理接口。
- 可以输出高低电平，控制 LED、继电器；
- 可以读取外部电平，识别按键、外部传感器信号；
- STM32 把 GPIO 分组：GPIOA、GPIOB... 每组 16 个引脚（Pin0~Pin15）。
2.3.2 MCU 外部视角理解 GPIO 与基本 IO
站在芯片外面看引脚：
- 输出模式：引脚输出高电平 / 低电平，对外驱动外部器件。
- 输入模式：MCU 内部读取外部加到引脚上的电压，判断是高还是低。
外部视角只关心：
引脚对外输出什么电平，或者外部给引脚什么电平，看不到芯片内部电路。
2.3.3 MCU 内部视角理解 GPIO 拓扑结构
打开芯片内部看 GPIO 模块，一组 GPIO 端口内部包含：
- 多个寄存器：模式寄存器、输出寄存器、输入寄存器、上拉下拉寄存器、复用功能寄存器。
- 每个引脚可以切换多种工作模式：
- 通用推挽输出
- 通用开漏输出
- 浮空输入
- 上拉输入
- 下拉输入

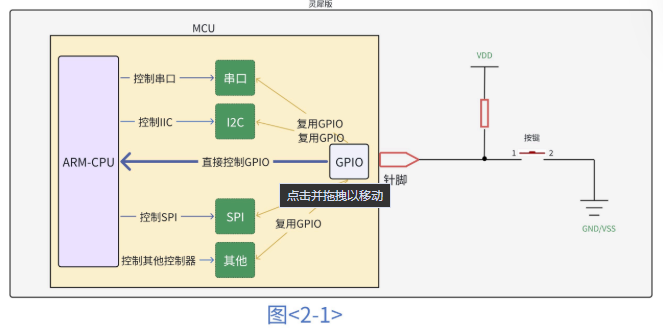

- 复用功能（USART、SPI、定时器等外设接管引脚） 拓扑就是：寄存器 → 内部电路单元 → 外部引脚。软件写寄存器，改变内部电路，最终改变引脚行为。

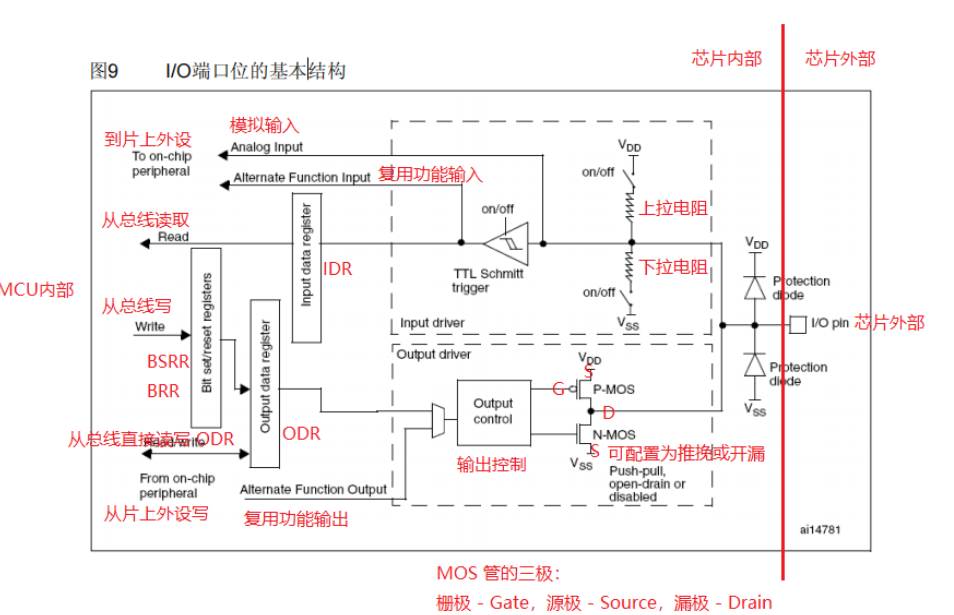

2.3.4 IO 端口位基本电路结构
单个 IO 位内部核心电路单元：
- 保护二极管：防止过高 / 过低电压损坏芯片。
- 上拉电阻、下拉电阻：可软件接通 / 断开，给引脚默认电平。
- 输出驱动 MOS 管对：PMOS+NMOS。
- 推挽：两个 MOS 配合，既能灌电流也能拉电流，驱动能力强。
- 开漏：只有 NMOS 工作，输出只能拉到低，高电平需要外部上拉。
- 输入施密特触发器：把外部模拟噪声电压整形为干净数字 0/1 信号送给内核。
- 复用功能多路选择器：切换引脚是 GPIO，还是串口、定时器等外设。
3. I/O 端口保护
3.1 端口保护在哪里
每个 GPIO 引脚的最前端（靠近外部管脚处），都有一套保护电路。
它的作用是：当引脚上出现异常电压时，把电流导向 VDD 或 VSS，防止内部电路被击穿。

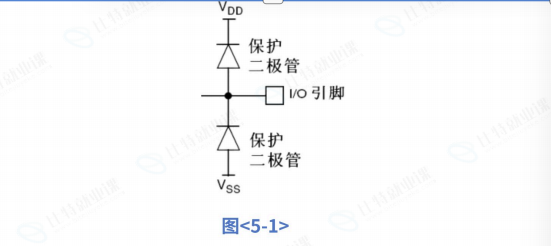

简化的等效结构如下：
保护二极管1 (上接 VDD) ┌───┤├──┐ │ │ 外部引脚 ────┼──────────┼──── 内部电路 │ │ └───┤├──┘ 保护二极管2 (下接 VSS)两个二极管分别接 VDD 和 VSS，平时反向截止，不影响正常工作。
3.2 二极管

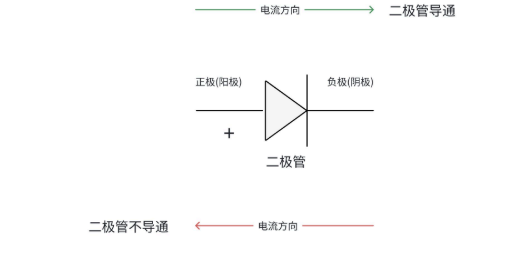

保护电路的核心元件是二极管，关键特性是单向导电性：
- 正向偏置（阳极 > 阴极约 0.7V）：导通，电流可流过。
- 反向偏置：截止，几乎无电流。
利用这个特性，就能实现电压钳位。

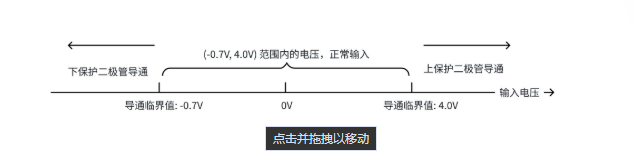

3.3 端口钳位保护
钳位（Clamping） 的意思是：把电压"夹"在安全范围内。

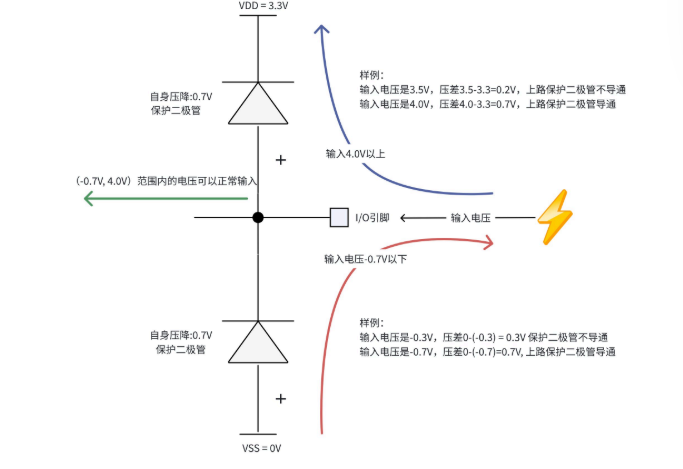

工作原理：
- 正常情况（0V < 引脚电压 < VDD）：两个二极管均反向偏置，截止，保护电路不参与工作。
- 过压情况（引脚电压 > VDD + 0.7V）：上方二极管正向导通，电流从引脚经二极管流向 VDD，引脚电压被钳在 VDD + 0.7V 左右。
- 负压情况（引脚电压 < -0.7V）：下方二极管正向导通，电流从 VSS 经二极管流向引脚，引脚电压被钳在 -0.7V 左右。
这样，无论外部出现正向过冲还是负向过冲，内部电路看到的电压都被限制在安全区间。
重要提醒：
保护二极管能承受的电流有限（通常几 mA 到几十 mA），如果外部直接接高压或大电流源，二极管会烧毁。因此工业场景通常还需要外部限流电阻、TVS 管等额外保护。
4. GPIO工作模式
4.1 输出模式（Output Modes）
输出模式下，引脚由内部输出驱动电路主动驱动电平，软件或外设可以控制引脚输出高/低电平。

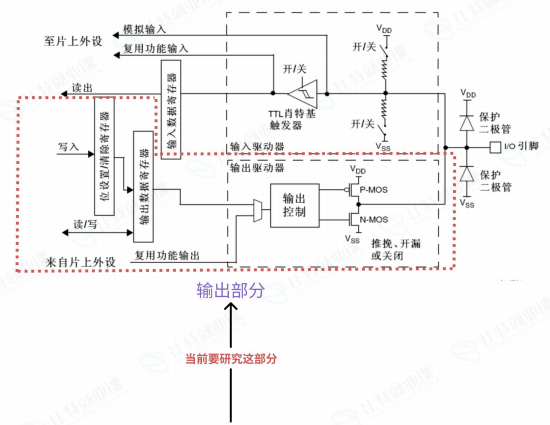

4.1.1 输出部分在哪里？

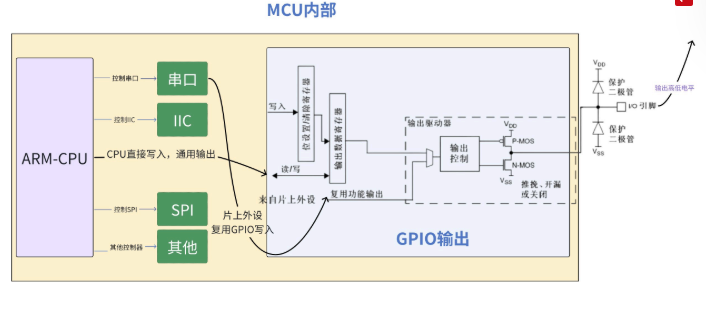

输出驱动电路位于GPIO外设的输出级，处于「输出数据寄存器（ODR）」和「外部物理引脚」之间。
- 上游：接收来自ODR寄存器（通用模式）或片上外设（复用模式）的控制信号
- 下游：直接连接物理引脚，通过内部MOS管的通断控制引脚电平
- 所有输出模式共用同一套输出驱动硬件，只是输入源和MOS管组合不同

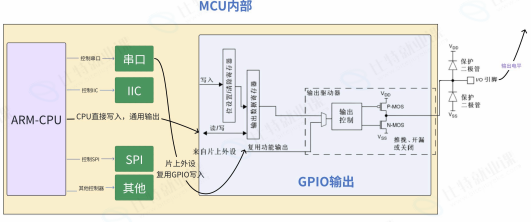

4.1.2 通用与复用是什么意思？****
这是输出模式的第一维度分类，区别在于输出电平的控制权归属：
- 通用输出（General Purpose）：输出电平完全由GPIO外设自己的ODR寄存器控制，就是最基础的普通IO口，软件写ODR寄存器就能直接改变引脚电平。
- 复用输出（Alternate Function）：输出驱动器的控制权交给片上内置外设（如串口TX、SPI的SCK/MOSI、定时器PWM输出），GPIO的ODR寄存器不再控制引脚电平，引脚输出波形由对应外设生成。 本质：同一个输出驱动电路，切换输入信号源；通用模式来自GPIO自身寄存器，复用模式来自其他外设。
4.1.3 理解输出原理

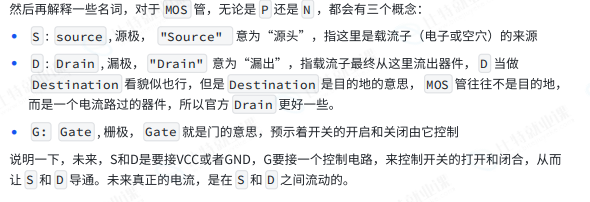

输出级的核心是MOS管开关电路，利用MOS管的导通/截止特性，控制引脚与电源/地的连接：

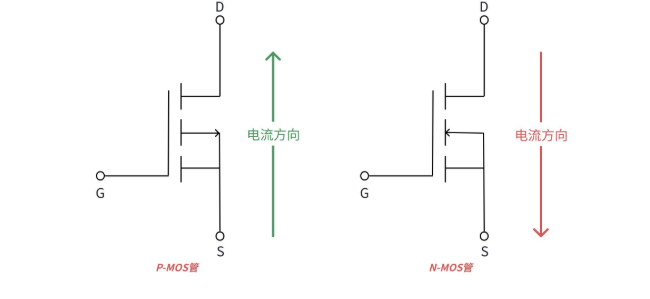

- 上管PMOS：导通时引脚接VDD，输出高电平
- 下管NMOS：导通时引脚接VSS，输出低电平 通过配置寄存器控制两个MOS管的启用与通断，就衍生出推挽、开漏两种输出结构。

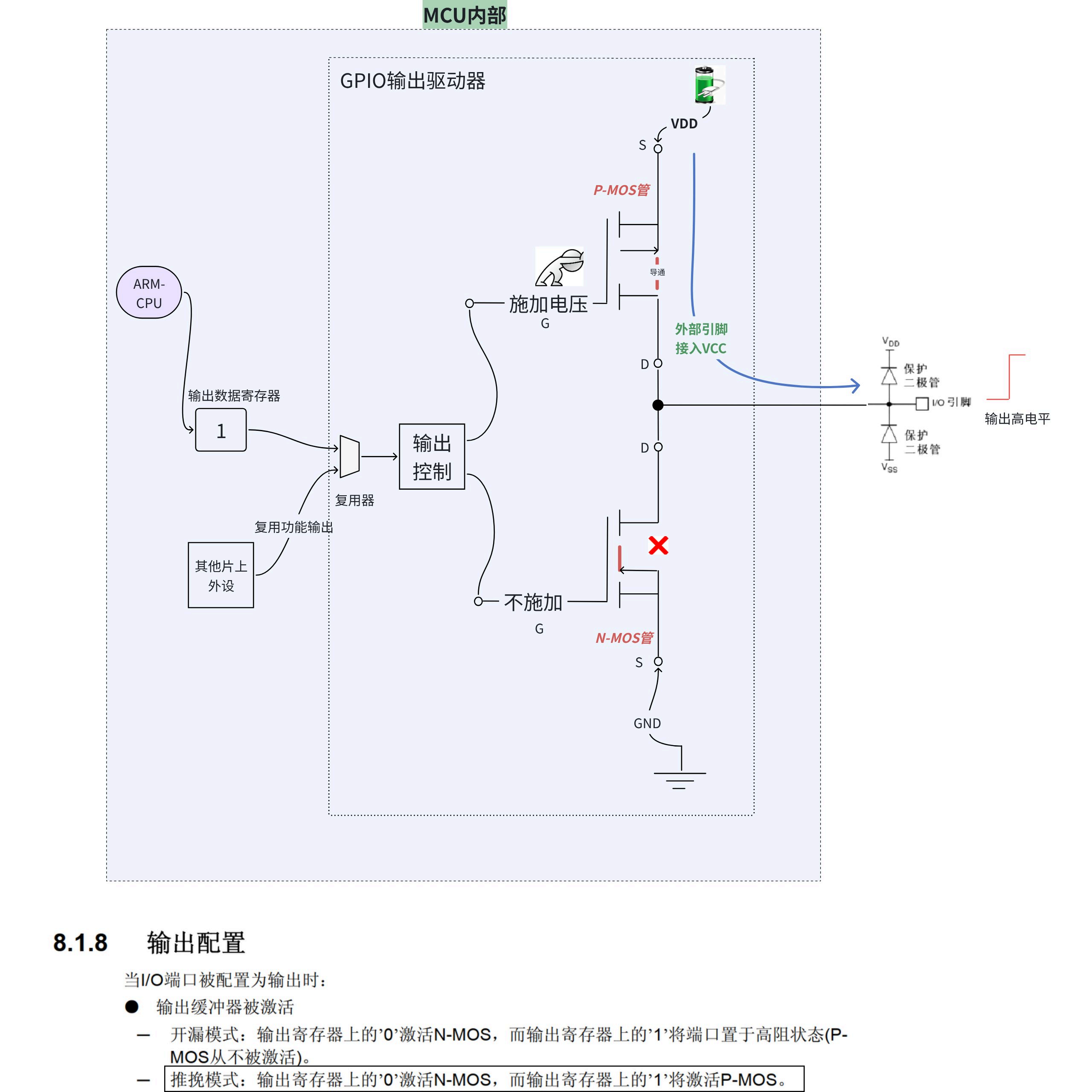

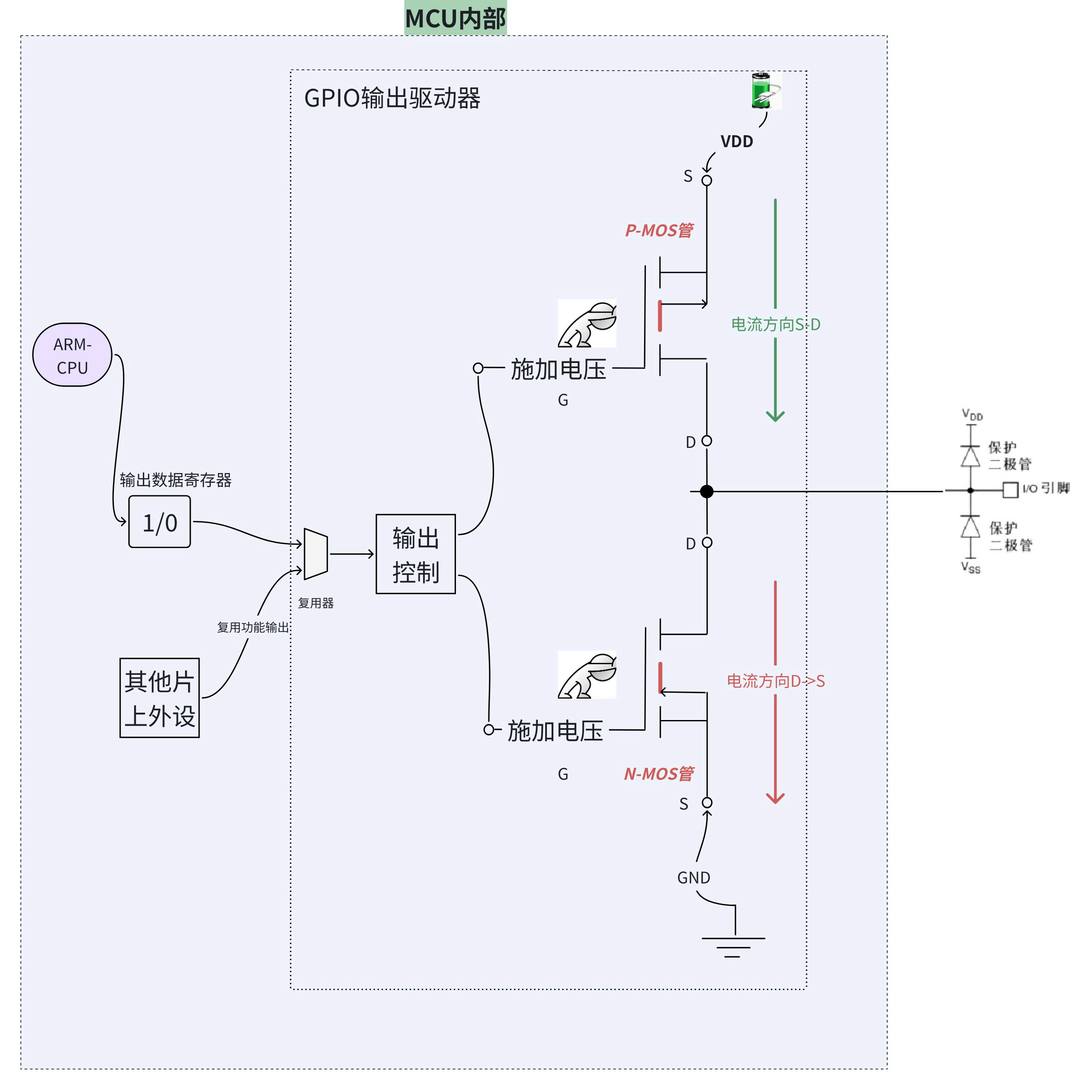

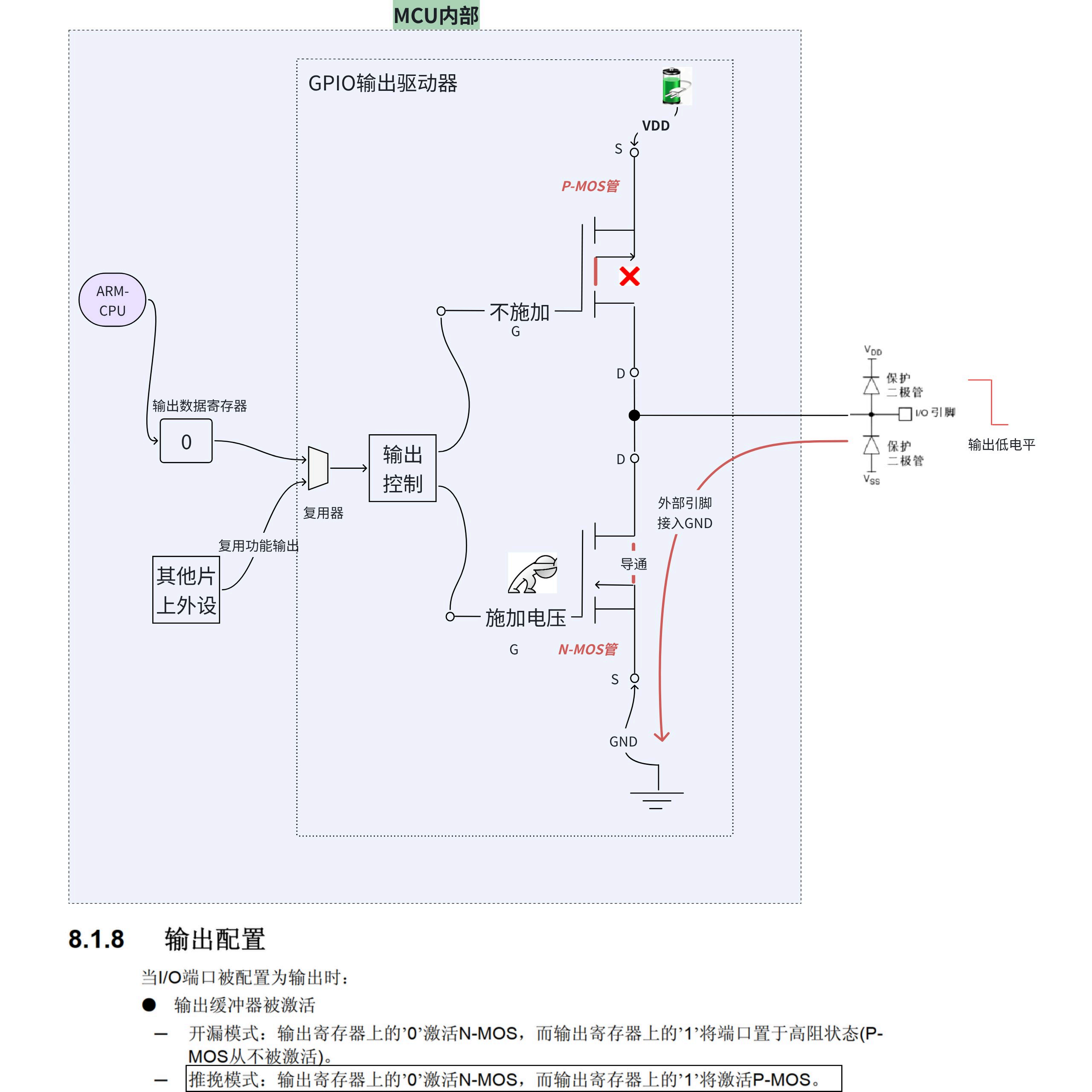

4.1.4 通用推挽输出（Push-Pull Output）
内部结构
输出级同时包含PMOS上管和NMOS下管，两个管子协同工作。
输出高电平：PMOS导通，NMOS截止，引脚直接连接VDD，主动输出强高电平
输出低电平：NMOS导通，PMOS截止，引脚直接连接VSS，主动输出强低电平
核心特点
- 高低电平都具备主动驱动能力，输出电流大，翻转速度快
- 输出电平确定，不会出现浮空状态
- STM32F1单个引脚灌电流（输出低时电流流入引脚）约25mA，拉电流（输出高时电流流出引脚）约20mA，灌电流驱动能力更强
适用场景
- 直接驱动LED、继电器、蜂鸣器等负载
- 普通数字信号输出、控制外部芯片使能引脚
- 对驱动能力和翻转速度有要求的场景

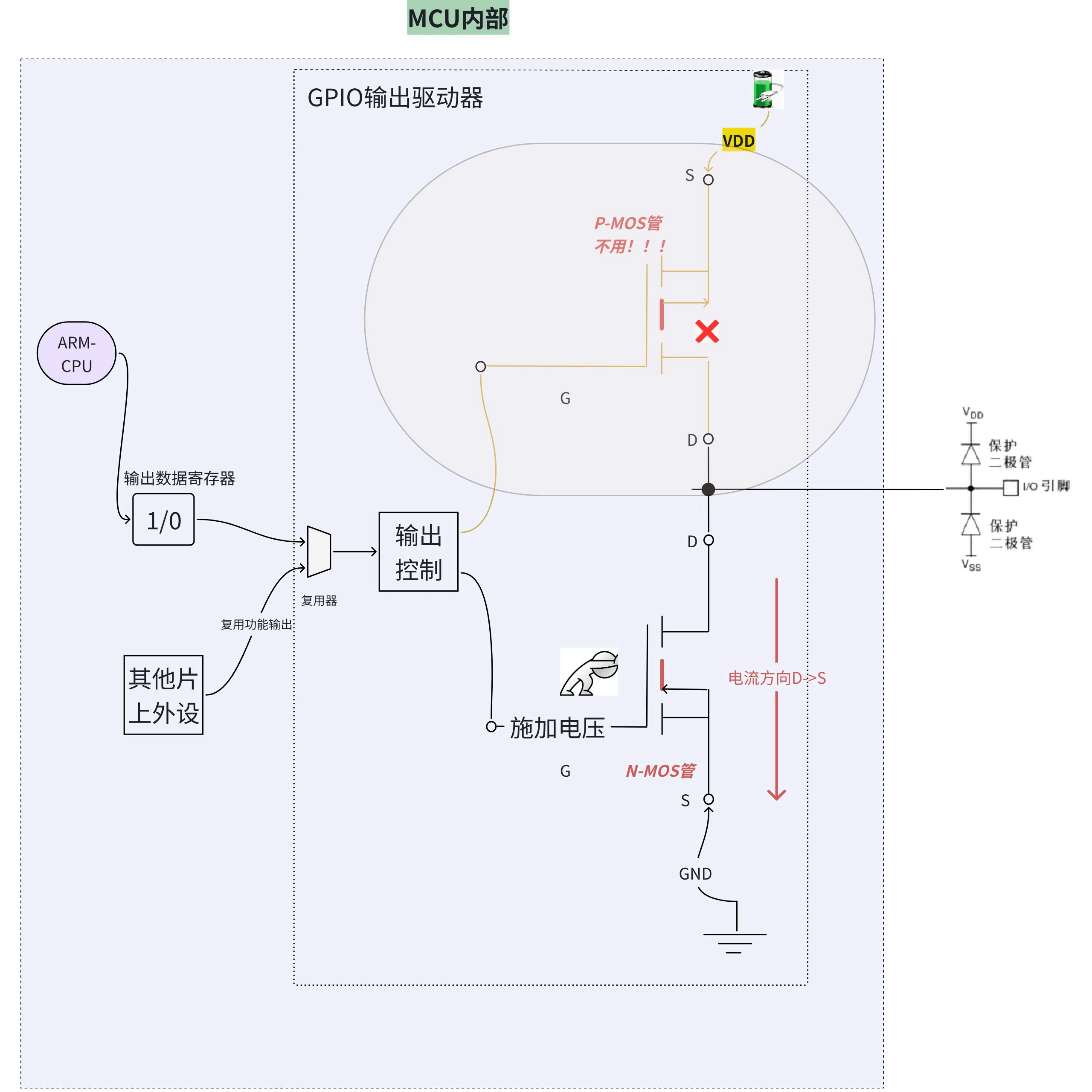

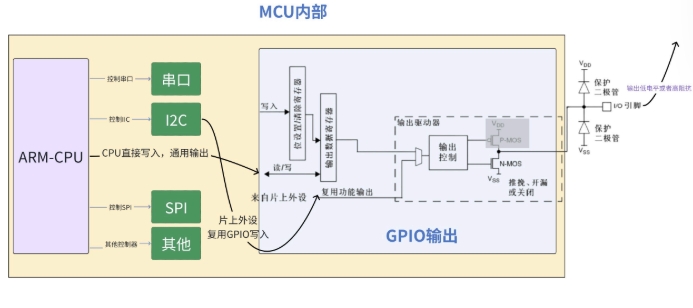

4.1.5 通用开漏输出（Open-Drain Output）
内部结构
输出级只有NMOS下拉管，没有PMOS上拉管。
- 输出低电平：NMOS导通，引脚被拉到VSS，主动输出强低电平
- 输出高电平：NMOS截止，引脚处于高阻浮空状态，不会主动输出高电平
核心特点
- 仅能主动驱动低电平，高电平必须依赖外部上拉电阻实现
- 天然支持线与逻辑：多个开漏引脚挂在同一条总线上，只要有一个引脚输出低，总线就是低电平；全部输出高，总线才是高电平，不会出现电源短路
- 可以实现电平转换：外接不同电压的上拉电阻，就能输出对应电压的高电平（如3.3V系统外接5V上拉，实现5V电平输出）
适用场景
- I2C、SMBus等开漏总线协议
- 多设备挂载的共享总线
- 不同电压系统之间的电平转换
4.1.6 复用推挽输出
工作逻辑
输出驱动结构和通用推挽完全一致，区别仅在于输出信号源从ODR寄存器切换为片上外设。
- 推挽驱动电路不变，高低电平都主动驱动
- 输出波形由外设生成，GPIO只负责物理层面的输出驱动
适用场景
- 串口USART的TX发送引脚
- SPI主机的SCK时钟、MOSI数据输出引脚
- 定时器PWM波形输出引脚
4.1.7 复用开漏输出
工作逻辑
输出驱动结构和通用开漏一致，输出控制权交给片上外设。
- 只有下拉管，高电平依赖外部上拉
- 外设控制输出电平，支持线与逻辑
适用场景
- I2C总线的SCL时钟、SDA数据引脚（标准开漏总线结构）
- 支持多主机的总线通信
4.2 输入模式（Input Modes）
输入模式下，输出驱动器完全断开，引脚电平通过输入通路传输到输入数据寄存器，软件读取IDR即可获得外部引脚的电平状态。
4.2.1 输入部分在哪里？
输入电路位于外部物理引脚和**输入数据寄存器（IDR）**之间。
- 上游：物理引脚，接收外部电平信号
- 通路：依次经过钳位保护电路、上下拉电阻网络、施密特触发器
- 下游：输出数字电平信号到IDR寄存器，供CPU读取
- 模拟输入模式下，会跳过施密特触发器，直接连接到ADC外设

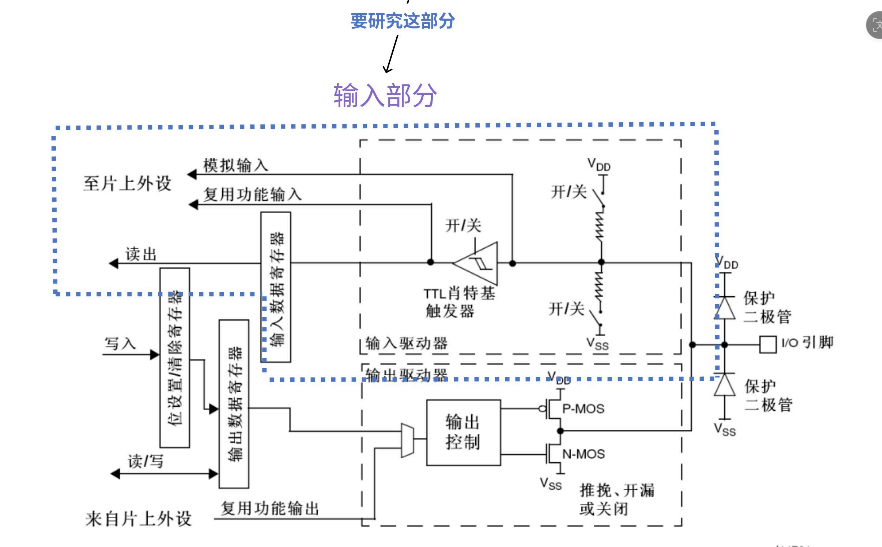

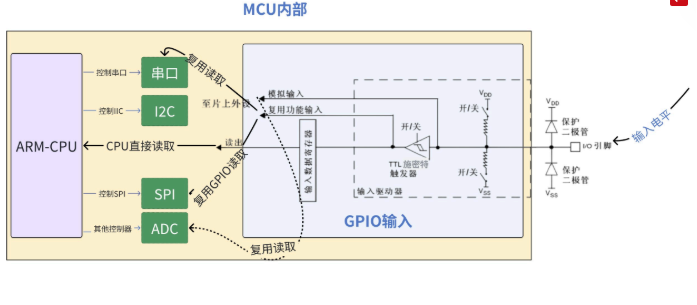

4.2.2 输入模式结构图
外部引脚 → 钳位保护二极管 → 上下拉电阻选择 → 施密特触发器 → IDR寄存器 ↓（模拟模式旁路） ADC模拟通道所有数字输入模式都会经过施密特触发器整形，确保输入的模拟电平被转换为标准的数字0/1；模拟输入则绕过数字电路，直接传输模拟电压。
4.2.3 理解输入原理
- 输出断开：输入模式下，输出级的PMOS和NMOS全部截止，输出驱动器与引脚完全断开，避免输出电路影响输入电平。
- 施密特整形：外部输入的电平可能不规整、有抖动，施密特触发器通过滞回特性，把缓慢变化的模拟电平整形成干净的数字方波，输出稳定的0/1电平。
- 寄存器读取：整形后的数字电平存入IDR寄存器对应位，CPU读取IDR即可获得引脚状态。
- 上下拉配置：输入通路可以选择接入内部上拉/下拉电阻，在引脚悬空时提供默认电平。
4.2.4 上拉输入（Pull-up Input）
内部结构
引脚内部通过一个上拉电阻连接到VDD电源。
- 引脚悬空时：电流通过上拉电阻将引脚拉至高电平，读取为1
- 外部输入低电平时：外部电平强制拉低引脚，读取为0
核心特点
- 引脚悬空时有确定的默认高电平，不会出现浮空不确定状态
- 外部输入低电平优先于内部上拉
适用场景

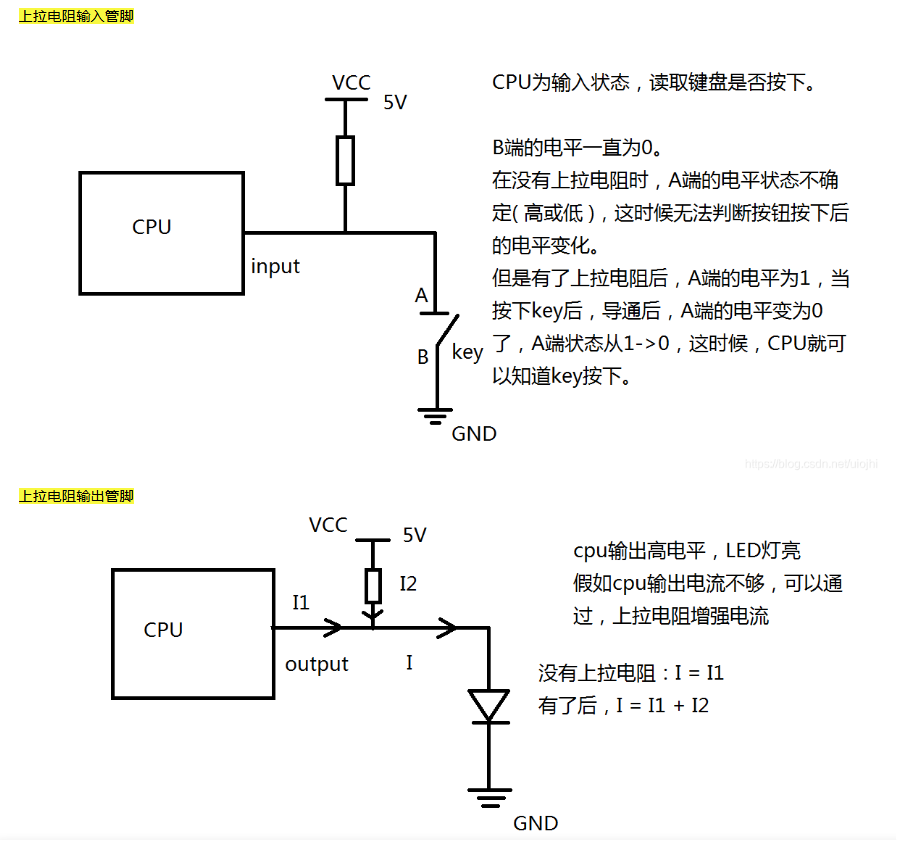

- 机械按键检测（按键另一端接地，按下为低电平，松开默认高电平）
- 需要默认高电平的输入检测
- 省去外部上拉电阻，简化硬件电路

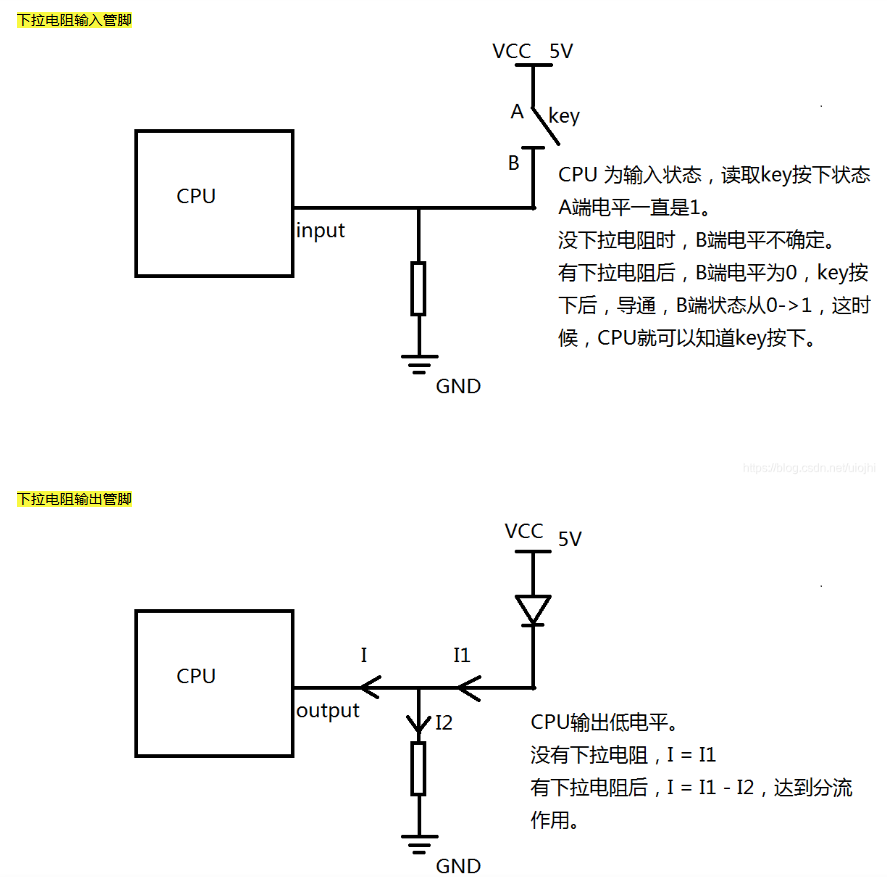

4.2.5 下拉输入（Pull-down Input）
内部结构
引脚内部通过一个下拉电阻连接到VSS地。
- 引脚悬空时：下拉电阻将引脚拉至低电平，读取为0
- 外部输入高电平时：外部电平强制拉高引脚，读取为1
核心特点
- 悬空时默认低电平，状态确定
- 外部高电平优先
适用场景
- 需要默认低电平的输入检测
- 外接高电平触发的传感器、开关
- 避免悬空干扰导致的误触发
4.2.6 弱上拉/弱下拉
STM32内部的上下拉电阻都是弱上下拉，阻值通常在40kΩ左右。
- "弱"的含义：电阻阻值较大，驱动能力弱，外部电路可以很容易地覆盖内部上下拉的电平
- 优势：只提供悬空时的默认电平，不会影响外部正常输入的电平
- 注意：不能用内部上拉代替大功率上拉，驱动能力远不如外部电阻
4.2.7 浮空输入（Floating Input）
内部结构
内部上拉、下拉电阻全部断开，引脚直接接入施密特触发器。
- 引脚电平完全由外部电路决定
- 引脚悬空时，电平处于不确定状态，极易受外界电磁干扰，随机跳变
核心特点
- 没有默认电平，完全跟随外部输入
- 悬空时状态不稳定，抗干扰能力差
适用场景
- 外部电路已经有确定电平的输入场景
- 数字通信信号输入（如串口RX、SPI MISO）
- 外部已经配备上下拉电阻的电路
4.2.8 模拟输入（Analog Input）
内部结构
上下拉电阻断开，施密特触发器关闭，引脚直接连接到片上ADC的模拟输入通道。
- 不经过任何数字电路整形，引脚的模拟电压直接传输到ADC
- 数字输入通路完全断开，无法从IDR寄存器读取数字电平
核心特点
- 传输连续的模拟电压信号，无数字失真
- 功耗最低，数字电路部分不工作
- 不能读取数字电平，只能通过ADC采集电压值
适用场景
- ADC电压采集、模数转换
- 模拟传感器信号输入
- DAC模拟输出通道
核心对比汇总表
输出模式对比
模式 驱动结构 高电平来源 低电平来源 核心特性 典型应用 通用推挽 PMOS+NMOS 内部PMOS主动输出 内部NMOS主动输出 高低电平都主动驱动，能力强 LED、继电器、普通控制IO 通用开漏 仅NMOS 外部上拉电阻 内部NMOS主动输出 仅主动输出低，支持线与、电平转换 I2C总线、电平转换 复用推挽 PMOS+NMOS 外设控制PMOS 外设控制NMOS 推挽结构，外设输出波形 串口TX、SPI SCK、PWM输出 复用开漏 仅NMOS 外部上拉电阻 外设控制NMOS 开漏结构，外设控制 I2C SCL/SDA 输入模式对比
模式 内部结构 悬空默认电平 数字通路 适用场景 上拉输入 内部上拉电阻接VDD 高电平 施密特整形→IDR 按键检测、默认高电平输入 下拉输入 内部下拉电阻接VSS 低电平 施密特整形→IDR 默认低电平输入、高电平触发传感器 浮空输入 无上下拉 不确定 施密特整形→IDR 外部已有确定电平、数字通信输入 模拟输入 旁路数字电路 - 直连ADC ADC采集、模拟信号输入
高频面试题
通用输出和复用输出的本质区别？
输出信号源不同。通用输出由GPIO的ODR寄存器控制；
复用输出将输出控制权交给片上外设，GPIO只负责驱动引脚。
推挽输出和开漏输出的硬件区别？
推挽有PMOS和NMOS双管，可主动输出高低电平，驱动能力强；
开漏只有NMOS下拉管，高电平为高阻态，需要外部上拉，支持线与逻辑。
施密特触发器在输入通路的作用？
通过滞回特性对输入电平整形，把缓慢变化、有抖动的模拟电平转换为稳定干净的数字电平，提高抗干扰能力。
内部上拉为什么叫弱上拉？
内部上拉电阻阻值约40kΩ，驱动能力弱，仅提供悬空默认电平，外部输入电平可以轻松覆盖，不会影响正常输入。
模拟输入模式为什么要关闭施密特触发器？
施密特触发器会对连续模拟电压进行整形失真，同时关闭数字电路可以降低功耗，减少数字噪声对模拟信号的干扰。
开漏模式为什么能实现电平转换？
开漏高电平为高阻态，由外部上拉电阻的电源决定高电平电压。外接不同电压的上拉电源，就能输出对应电压，实现3.3V转5V等电平转换。
5. 附录
5.1 理解欧姆定律
GPIO 学习中，欧姆定律（
U = I × R）是理解上拉电阻、限流电阻、驱动能力的基础。以上拉电阻为例：
- 开漏输出高电平时，电流路径：VDD → 上拉电阻 R → 引脚 → 后续电路。
- 电阻越小，电流越大，上升沿越快，但功耗越高。
- 电阻越大，电流越小，功耗越低，但上升沿越慢，抗干扰越差。
再看 LED 限流：
- LED 正向压降约 1.82.2V，工作电流约 520mA。
- 若 VDD=3.3V，LED 压降 2V，目标电流 10mA，则限流电阻
R = (3.3-2)/0.01 = 130Ω，取标称值 150Ω 或 220Ω。不接限流电阻直接驱动 LED，电流会失控，可能烧毁 LED 或引脚。
5.2 GPIO 输出问题
常见问题与排查思路：
现象 可能原因 解决方法 输出高电平但电压不够 配置成开漏输出但没接上拉 改推挽输出或外部上拉 引脚电平不受控制 被复用为外设功能或调试引脚 检查复用配置，释放 SWD 引脚需谨慎 输入读数跳变 浮空输入无外部驱动 配置上拉/下拉，或外部加确定电平 引脚烧毁 过压/过流/推挽短路 加限流电阻、保护二极管，避免推挽引脚互连 ADC 采集不准 引脚未配模拟输入 改为模拟输入模式，增加采样时间
6. 面试题精选
基础概念
Q1：GPIO 是什么？和普通 IO 有什么区别？
GPIO 是通用输入输出端口，"通用"体现在可通过软件配置为输入、输出或复用功能。普通 IO 通常指功能固定的引脚（如专用电源引脚、复位引脚），不可软件配置。
Q2：一个 GPIO 端口最多有多少个引脚？为什么？
STM32 一个端口最多 16 个引脚（Px0~Px15），因为配置寄存器（如 MODER、OTYPER、OSPEEDR、PUPDR）每个引脚占 2 位，32 位寄存器正好容纳 16 个引脚。
Q3：ODR 和 IDR 寄存器分别做什么？
- ODR（Output Data Register）：输出数据寄存器，写入的值决定推挽/开漏输出的电平。
- IDR（Input Data Register）：输入数据寄存器，只读，反映引脚上的实际电平。
工作模式
Q4：推挽输出和开漏输出的区别？
对比项 推挽输出 开漏输出 驱动结构 PMOS+NMOS 双管 仅 NMOS 高电平 主动输出 VDD 高阻，需外部上拉 低电平 主动输出 GND NMOS 导通接 GND 能否线与 不能（会短路） 可以 电平转换 不支持 支持（上拉到目标电压） 速度 快 较慢（受上拉电阻 RC 限制）
Q5：I2C 为什么必须用开漏输出？
两个原因：
- 线与逻辑：I2C 总线上多个设备都可能拉低 SDA/SCL，开漏结构保证任意一个设备拉低时总线为低，不会出现一个设备输出高、另一个输出低导致的短路。
- 多主仲裁：开漏结构支持时钟同步和仲裁，多个主机同时发送时通过线与自然完成优先级判断。
Q6：浮空输入有什么风险？什么情况下用？
浮空输入下引脚电平不确定，容易受噪声干扰导致读数跳变。仅适用于外部有明确驱动的场景，如 I2C 总线（外部有上拉电阻提供确定电平）、有源传感器输出等。
Q7：按键检测为什么通常用上拉输入而不是下拉输入？
两种都可以，但上拉输入更常见：按键一端接引脚、一端接 GND，按下时引脚接地读到 0。原因是 GND 在电路板上无处不在，布线方便；且大多数 MCU 复位后引脚默认浮空或上拉，上拉输入更符合默认状态。
Q8：模拟输入模式和其他输入模式有什么本质区别？
模拟输入模式下，引脚与施密特触发器、上拉/下拉电阻等数字电路完全断开，信号直接送到 ADC。其他输入模式信号经过施密特触发器整形为数字电平。不断开数字电路会引入开关噪声，降低 ADC 精度。
保护与硬件
Q9：GPIO 引脚上的保护二极管如何工作？能承受多大电流？
两个二极管分别接 VDD 和 VSS：引脚电压超过 VDD+0.7V 时上管导通泄放电流，低于 -0.7V 时下管导通。能承受的电流有限（通常几 mA 到几十 mA），不能代替外部保护电路。
Q10：什么是 GPIO 的最大灌电流和拉电流？
- 灌电流（Sink Current）：电流从外部流入引脚（引脚输出低电平时），STM32 通常最大 25mA。
- 拉电流（Source Current）：电流从引脚流出（引脚输出高电平时），STM32 通常最大 25mA。
- 整个芯片的总电流也有限制（如 VDD 引脚总电流不超过 150mA），设计时需同时满足单引脚和总电流约束。
Q11：两个推挽输出的引脚直接连在一起会怎样？
如果一个输出高、一个输出低，PMOS 和 NMOS 同时导通，形成 VDD→PMOS→连线→NMOS→GND 的低阻通路，产生大电流（可能超过 100mA），导致引脚发热甚至烧毁。这就是推挽输出不能做线与的原因。
实际应用
Q12：如何用 GPIO 模拟 I2C 时序？
- SCL 和 SDA 均配置为开漏输出，外部接上拉电阻。
- 起始信号：SCL 高电平时，SDA 从高变低。
- 停止信号：SCL 高电平时，SDA 从低变高。
- 数据传输：SCL 低电平时改变 SDA，SCL 高电平时读取 SDA（数据稳定）。
- 应答：接收方在第 9 个时钟拉低 SDA 表示 ACK。
Q13：GPIO 速度等级（OSPEEDR）有什么用？是不是越快越好？
速度等级控制输出驱动的压摆率（边沿上升/下降时间）。不是越快越好：
- 速度快：边沿陡，EMI（电磁干扰）大，可能产生信号过冲和振铃。
- 速度慢：边沿缓，EMI 小，但高频信号可能失真。
- 应根据实际信号频率选择，普通 GPIO 输出选低速即可，高速通信（如 SPI 18MHz）才需要高速。
Q14：如何实现 GPIO 引脚的中断？
STM32 通过 EXTI（外部中断/事件控制器）实现：
- 将引脚配置为输入模式（上拉/下拉/浮空）。
- 在 SYSCFG_EXTICR 中选择引脚对应的 EXTI 线。
- 配置 EXTI 触发方式（上升沿/下降沿/双边沿）。
- 在 NVIC 中使能对应中断通道并设置优先级。
- 编写中断服务函数，读取 EXTI_PR 寄存器判断中断源，清除挂起位。
Q15：PA13/PA14 引脚默认能当普通 GPIO 用吗？
不能。PA13（SWDIO）和 PA14（SWCLK）默认是 SWD 调试接口引脚。要当普通 GPIO 用，需要在代码中关闭 SWD 调试功能（配置 PA13/PA14 为普通 GPIO），但这样会失去 SWD 调试能力，且如果代码写死无法重新下载，需要用 BOOT 引脚进入系统存储器模式恢复。
