第二篇：《LGTM 栈全景：Loki、Grafana、Tempo、Mimir 的协同作战》

在上一篇文章中，我们理解了可观测性三大支柱的定义与演进。但知道"需要什么"和"怎么搭建"之间还有一条鸿沟。LGTM 栈正是填平这条鸿沟的答案------它由 Grafana Labs 打造，是开源可观测性领域唯一一个覆盖日志、指标、链路追踪三大支柱的一体化解决方案。本文从 LGTM 栈的定位出发，深入剖析 Loki、Tempo、Mimir 三大后端存储的设计哲学，以及 Grafana 作为统一查询入口的集成能力，并通过 Docker Compose 实战带你亲手搭建一套完整的可观测性平台。

一、LGTM 栈是什么？

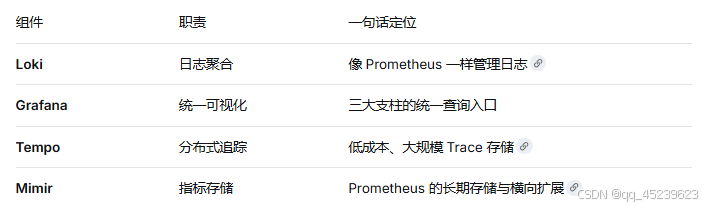

LGTM 是 Loki + Grafana + Tempo + Mimir 的首字母缩写。它由 Grafana Labs 主导开发，是一套开源、云原生、高度集成的可观测性解决方案：

这四个组件共同构成了一个覆盖 Metrics、Logs、Traces 全数据类型的可观测性平台，且全部开源、无供应商锁定。

LGTM 栈的核心价值在于"一体化"------数据从采集到存储到查询，全链路打通。你不再需要在 Prometheus、Elasticsearch、Jaeger 之间来回切换，所有数据在 Grafana 中统一关联和查询。

二、Loki：像管理 Prometheus 指标一样管理日志

Loki 是受 Prometheus 启发的水平可扩展、高可用、多租户的日志聚合系统。它的设计理念可以用一句话概括：只索引标签，不索引日志内容。

2.1 为什么 Loki 比 Elasticsearch 便宜？

传统日志系统（如 ELK 中的 Elasticsearch）对日志内容建立全文倒排索引。索引让搜索变快，但也带来了巨大的存储和计算开销------索引数据的大小通常是原始日志的 3-5 倍。

Loki 走了一条完全不同的路：它只对日志流的标签（Labels）建立索引，日志内容本身不索引，以压缩格式存储在对象存储中。这意味着：

存储成本降低 10-50 倍：在京东智联云的实践中，将日志服务底层从 ES 替换为 Loki 后，存储成本大幅下降

索引极小：只索引元数据，不索引内容

查询时解析：搜索日志内容时，通过标签过滤出日志流，再对少量日志进行内容匹配

2.2 Loki 的核心架构

一个典型的 Loki 部署由三个主要组件构成：

Loki（主服务）：接收日志、存储和查询日志。Loki 本身不收集日志，而是接收来自客户端的日志数据

Agent（采集器）：负责从各种来源收集日志并发送给 Loki。Grafana 官方推荐的 Agent 是 Grafana Alloy

存储后端：日志数据存储在对象存储中（S3、GCS、MinIO 等），实现低成本持久化

Loki 支持多租户隔离，通过 shuffle-sharding 等技术实现租户间的资源隔离。

三、Tempo：低成本、大规模的分布式追踪后端

Tempo 是一个为高吞吐量 Trace 采集和大规模查询而设计的分布式追踪后端。它的核心设计理念是：放弃昂贵的索引数据库，将 Trace 直接存储在对象存储中。

3.1 Tempo 的设计哲学

传统的追踪系统（如 Jaeger 使用 Cassandra/Elasticsearch）需要维护复杂的索引来支持 Trace 搜索。Tempo 的答案更简单：不建索引，直接用对象存储。

Tempo 将 Trace 数据以 Apache Parquet 列式格式存储在对象存储中，查询时按需读取。这种方式使得 Tempo 的运维成本远低于传统追踪系统------你只需要一个对象存储桶，不需要维护任何数据库。

3.2 Tempo 3.0 的新架构

Tempo 3.0 引入了代号为 Project Rhythm 的新架构，核心变化包括：

移除 RF3 要求：此前 Tempo 需要 3 副本保证数据持久性，新架构通过 Kafka 作为持久缓冲区，将副本数降为 1（RF1），直接降低对象存储成本

读写路径分离：Distributor 将数据写入 Kafka，Block-builder 消费 Kafka 构建块并写入对象存储，Live-store 为近期数据查询提供服务

TraceQL Metrics GA：直接从 Trace 生成指标，无需额外存储

Tempo 的核心组件包括：

Distributor：接收 Jaeger、OpenTelemetry、Zipkin 等多种格式的 Span，按 traceID 分片后写入 Kafka

Block-builder：从 Kafka 消费数据，按时间窗口构建 Parquet 块并发送到对象存储

Live-store：为最近 30 分钟到 1 小时的数据提供查询服务

四、Mimir：Prometheus 的长期存储与横向扩展

Mimir 是一个开源、横向可扩展、高可用、多租户的时序数据库，专门为 Prometheus 指标提供长期存储。它是 Cortex 项目的继任者，由 Grafana Labs 于 2022 年发布。

4.1 Mimir 解决什么问题？

Prometheus 自带的本地存储有两大局限：

存储容量有限：受限于本地磁盘

查询范围受限：无法跨多个 Prometheus 实例进行全局查询

Mimir 通过 remote_write API 接收 Prometheus 的数据，将它们统一存储到对象存储中（S3、GCS、Azure Blob Storage 等），并提供全局查询能力------你可以用一套 PromQL 查询所有 Prometheus 实例的数据。

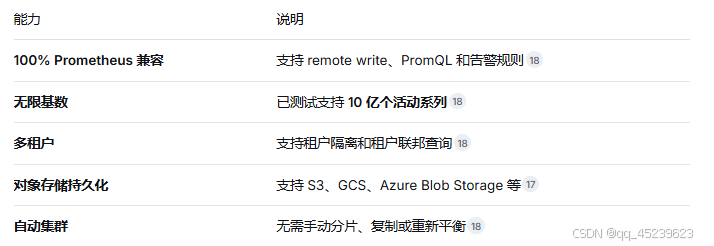

4.2 Mimir 的核心能力

4.3 Mimir 的工作流程

Prometheus 通过 remote write API 将指标推送到 Mimir。Mimir 的 Distributor 组件接收写入请求，将数据复制到多个 Ingester，Ingester 将数据写入本地 WAL 并最终刷新到对象存储的 TSDB 块中。查询时，Querier 组件从对象存储中读取数据并执行 PromQL 查询。

五、Grafana：三大支柱的统一查询入口

在 LGTM 栈中，Grafana 的角色是统一的数据探索与可视化平台。它通过数据源插件连接 Loki、Tempo、Mimir，让你在同一个界面中完成：

Metrics 查询：通过 PromQL 查询 Mimir 中的指标数据

Logs 查询：通过 LogQL 查询 Loki 中的日志数据

Traces 查询：通过 TraceQL 查询 Tempo 中的 Trace 数据

数据关联：从 Metrics 跳转到 Traces，从 Traces 跳转到 Logs

六、OpenTelemetry Collector：LGTM 栈的数据入口

LGTM 栈本身不采集数据，它需要一个"数据入口"来接收来自应用的遥测数据。OpenTelemetry Collector 扮演了这个角色。

典型的数据流向：

text

应用（OTel 插桩）→ OpenTelemetry Collector → LGTM 栈

├─ Loki（日志）

├─ Tempo（Trace）

└─ Mimir（Metrics）

OpenTelemetry Collector 作为中央枢纽，将三种类型的遥测数据分别路由到对应的后端。Grafana 官方提供了一个名为 grafana/otel-lgtm 的 Docker 镜像，将 OpenTelemetry Collector 与 LGTM 栈打包在一起，能在 5 秒内启动一套完整的可观测性环境。

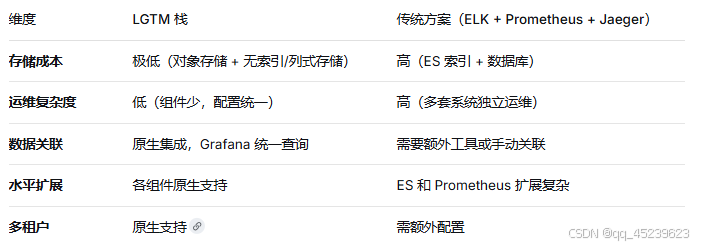

七、LGTM 栈的优势

STCLab 的实践表明，从商业 APM 迁移到 LGTM 栈后，可观测性成本降低了 72%，APM 追踪覆盖率从 5% 提升到了 100%。

八、实战：Docker Compose 一键启动 LGTM 栈

以下是一个最小化的 LGTM 栈部署示例，使用官方 grafana/otel-lgtm 镜像。

8.1 docker-compose.yml

yaml 复制代码

version: '3'
services:
  lgtm:
    image: grafana/otel-lgtm:latest
    container_name: lgtm
    ports:
      - "3000:3000"   # Grafana UI
      - "4317:4317"   # OTLP gRPC
      - "4318:4318"   # OTLP HTTP
    environment:
      - GF_AUTH_ANONYMOUS_ENABLED=true
      - GF_AUTH_ANONYMOUS_ORG_ROLE=Admin
    volumes:
      - lgtm-data:/data
volumes:
  lgtm-data:

8.2 启动与验证

bash 复制代码

# 启动 LGTM 栈
docker-compose up -d

# 验证各组件是否就绪
curl http://localhost:3100/ready   # Loki[reference:62]
curl http://localhost:9009/ready   # Mimir[reference:63]

访问 http://localhost:3000 即可进入 Grafana。Loki、Tempo、Mimir 的数据源已经预配置完成。

8.3 发送测试数据

发送日志到 Loki：

bash 复制代码

curl -X POST http://localhost:3100/loki/api/v1/push \
  -H "Content-Type: application/json" \
  -d '{"streams":[{"stream":{"app":"test"},"values":[["'$(date +%s)000000000'","Hello from Loki"]]}]}'

发送 Trace 到 Tempo（通过 OTLP HTTP）：

bash 复制代码

# 需要将应用通过 OTLP 协议发送 Trace 数据到 localhost:4318

在 Grafana 中，你可以分别通过 Loki 数据源查询日志，通过 Tempo 数据源查询 Trace，通过 Mimir 数据源查询指标------所有数据在同一个界面中完成探索。

九、小结

LGTM 栈由 Loki（日志）、Grafana（可视化）、Tempo（追踪）、Mimir（指标）组成，是开源可观测性领域唯一的一体化解决方案。

Loki 只索引标签不索引内容，存储成本比 Elasticsearch 低 10-50 倍。

Tempo 将 Trace 以 Parquet 列式格式存储在对象存储中，Tempo 3.0 通过 Kafka 架构将副本数降为 1，直接降低 TCO。

Mimir 是 Prometheus 的长期存储方案，支持 10 亿级活动系列和全局查询。

Grafana 提供统一的可视化与数据关联能力，三大支柱在同一界面中无缝切换。

OpenTelemetry Collector 作为数据入口，将遥测数据分别路由到 LGTM 的三个后端。

实战：使用 grafana/otel-lgtm 镜像可在 5 秒内启动一套完整的可观测性环境。
