电子入门系列｜从电路分析到 PCB 设计------零基础全梳理
第一讲 基本元件（一）：电阻、电容、电感
这是整个电子的"地基"，三大无源元件贯穿所有电路。

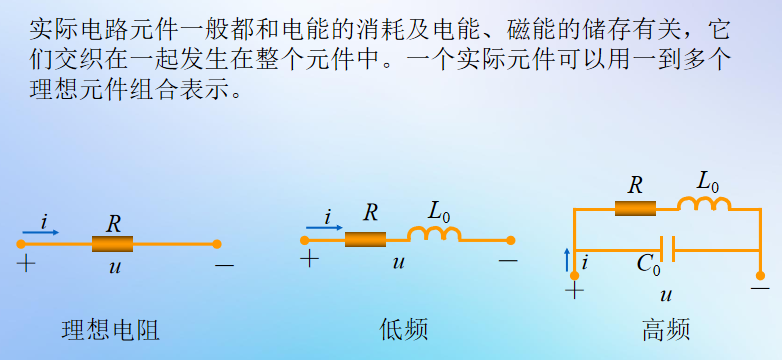

电阻（R）
- 作用：阻碍电流、消耗能量，把电流"卡"住。
- 单位：欧姆 Ω，常见 kΩ、MΩ。

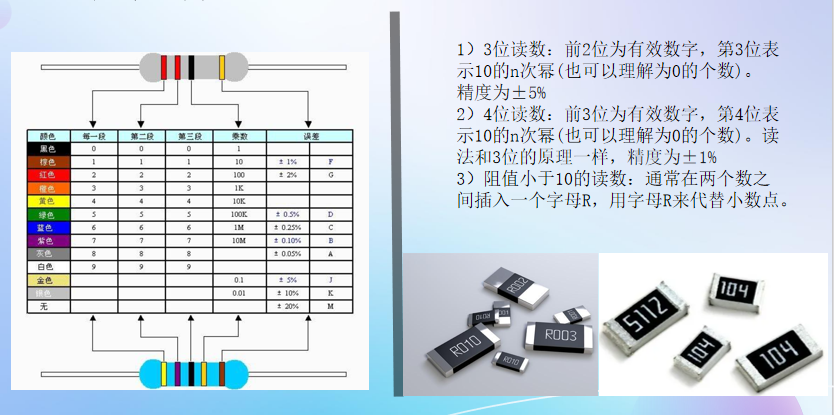

- 实物识别：色环电阻，靠色环读出阻值（棕红橙金...对应 1 2 3 ×10^3 ±5%）。

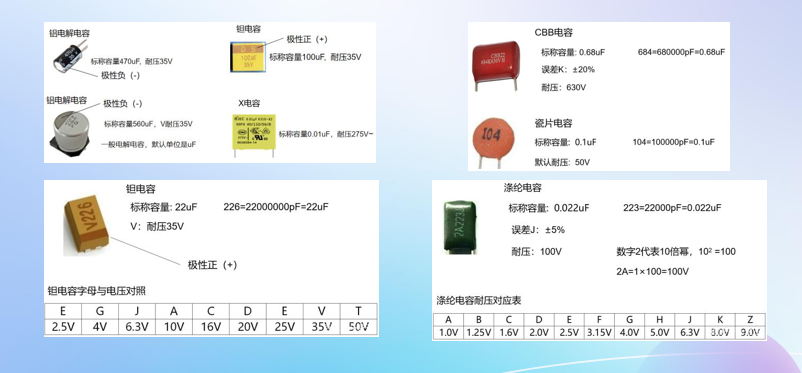

电容（C）
- 作用：储存电荷，隔直流、通交流（"隔直通交"）。
- 单位：法拉 F，实际常用 pF、nF、μF。
- 分类：电解电容（有极性，圆柱带十字压痕）、瓷片电容（无极性）。

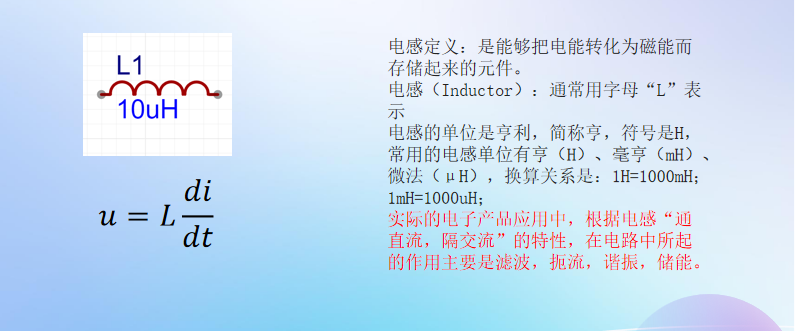

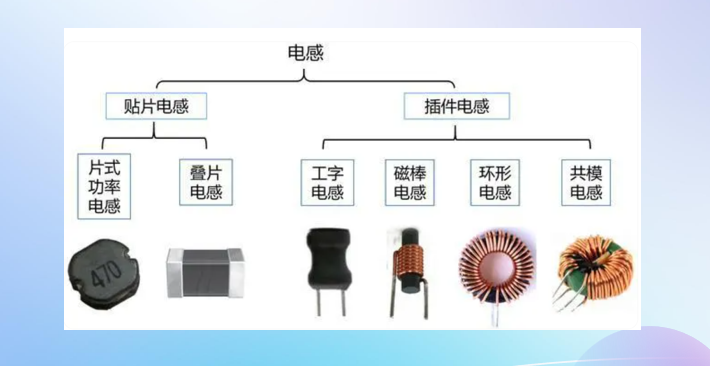

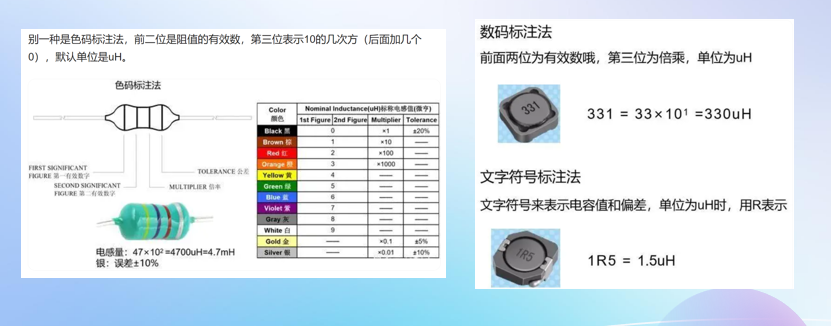

电感（L）
- 作用：储存磁场能量，通直流、阻交流（"通直阻交"），常用于滤波、扼流。
- 单位：亨利 H，常用 μH、mH。
一句话记忆：阻耗能、容储能（电场）、感储能（磁场）。
第二讲 基本元件（二）：二极管、三极管、场效应管
无源元件之后，进入半导体器件------它们是电路的"开关"和"放大器"。

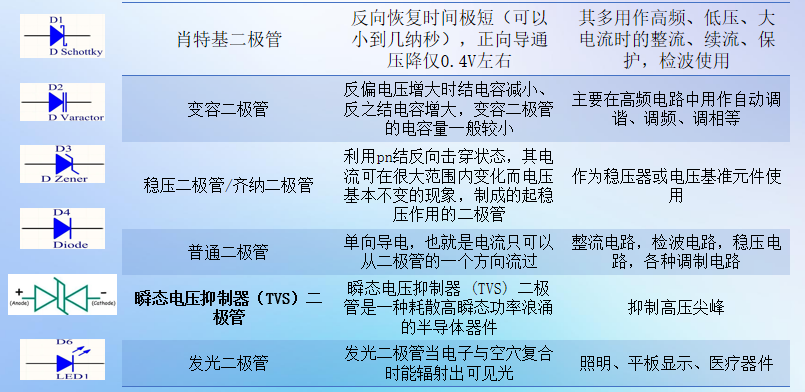

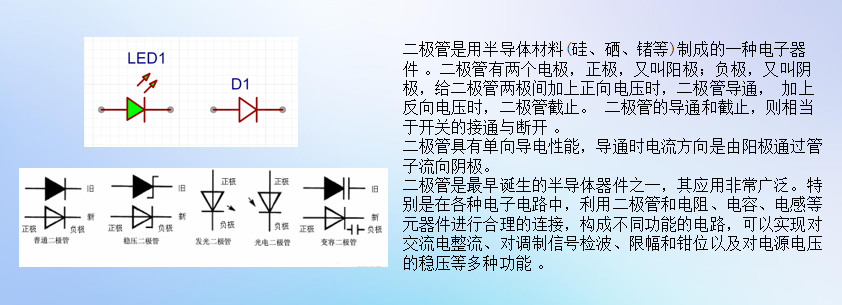

二极管（Diode）
- 特性：单向导通。阳极 A → 阴极 K 导通，反向截止。
- 应用：整流桥（交流变直流）、稳压管（反向击穿稳压）、LED 指示灯。

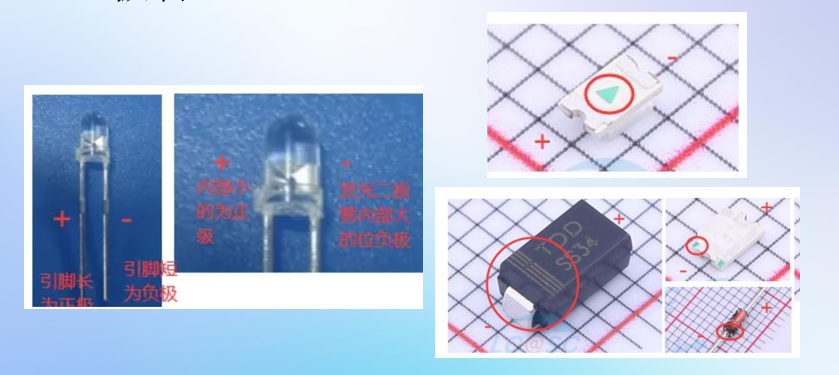

- 识别：黑色圆柱，一端带银色环的就是阴极 K。

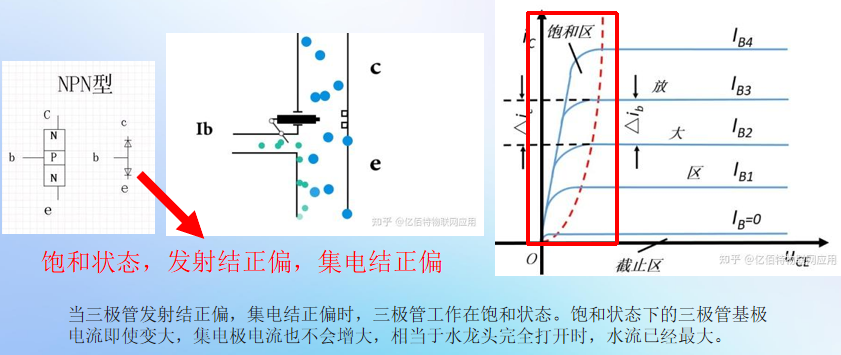

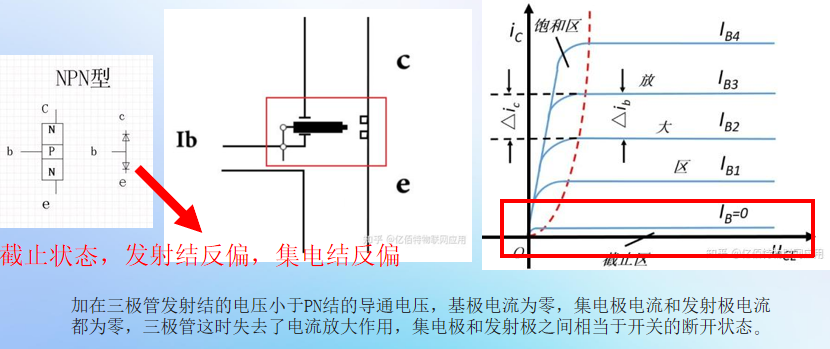

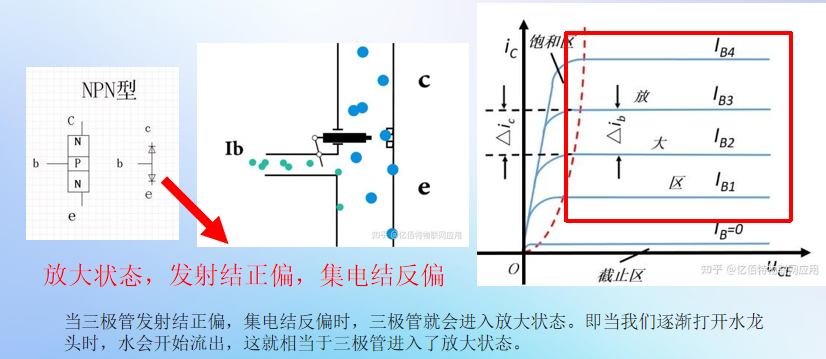

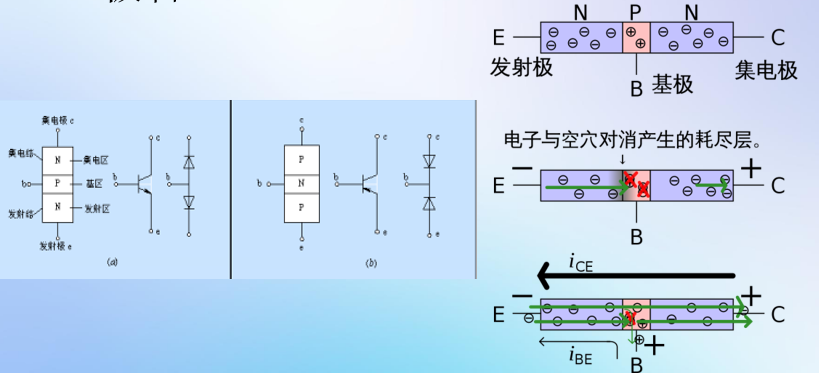

三极管（BJT）
- 三个极：基极 B、集电极 C、发射极 E。
- 特性：电流放大（小电流控制大电流），也常当开关用。
- 类型：NPN 与 PNP，符号箭头方向相反（NPN 箭头朝外）。

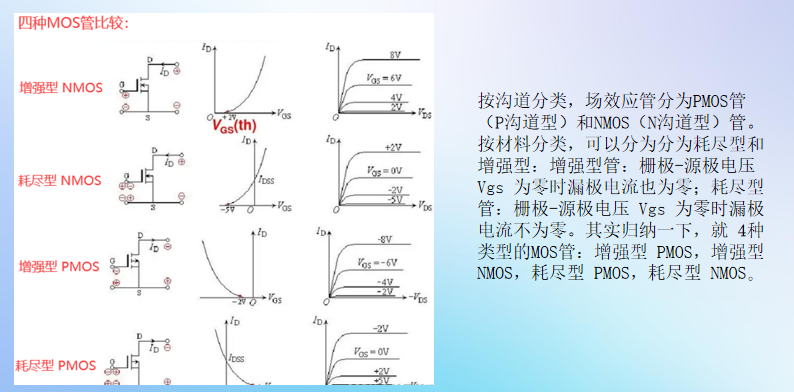

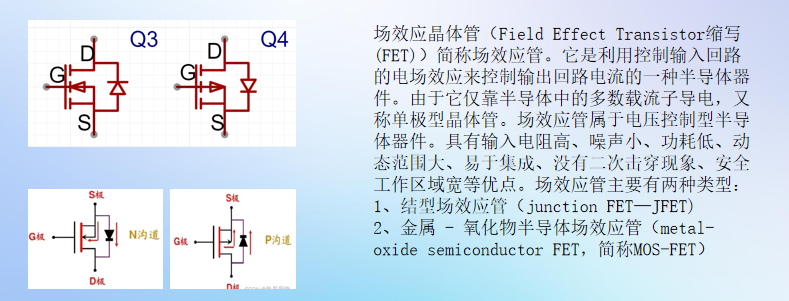

场效应管（MOSFET）
- 三个极：栅极 G、漏极 D、源极 S。
- 特性：电压控制（栅极电压控制导通），输入阻抗高、功耗低，是芯片内部最常用的开关管。
- 类型：N 沟道 / P 沟道。
对比记忆：二极管只管通断，三极管用电流控，MOS管用电压控。
第三讲 元件数据手册（Datasheet）
拿到一个新元件，第一件事不是猜，而是查数据手册。重点看六个板块：
- 功能概述：这个芯片是干什么的（"芯片做什么"）。
- 绝对最大额定值：红线！电压/电流/温度一旦超过就可能烧毁，设计时不能贴着上限。
- 电气特性：正常工作时的参数表，如阈值电压、输出电流、工作电压范围。
- 引脚定义：每个脚的名字和功能，接电路前必看。
- 典型应用电路：厂商给的推荐接法，直接抄最稳。
- 封装尺寸：引脚间距、外形尺寸，决定 PCB 封装怎么画。
阅读顺序建议：先看最大额定值 → 再看电气特性 → 最后对照应用电路，就能快速上手。

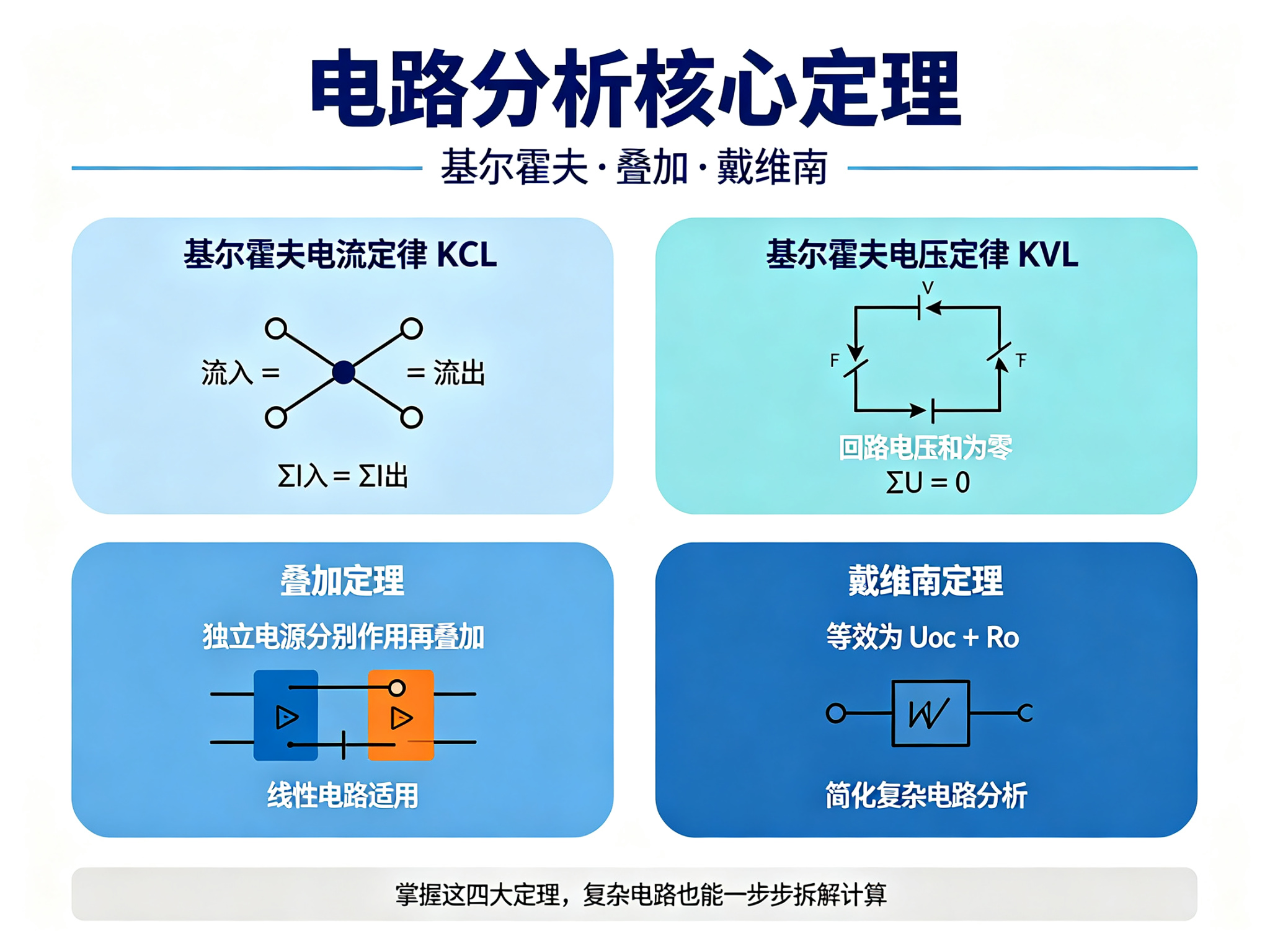

第四讲 电路定理
有了元件，还要会分析电路。四个核心定理必须掌握：
① 基尔霍夫电流定律（KCL）
- 内容：流入节点的电流之和 = 流出节点的电流之和，即 ΣI入 = ΣI出。
- 本质：电荷守恒。

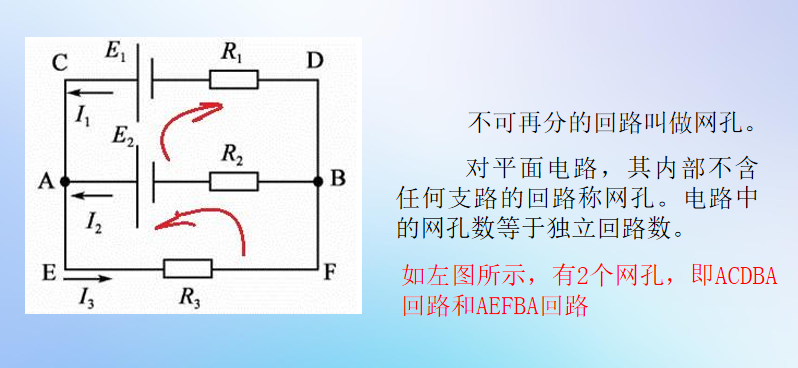

② 基尔霍夫电压定律（KVL）
- 内容：沿任意闭合回路，电压升之和 = 电压降之和，即 ΣU = 0。
- 本质：能量守恒。
③ 叠加定理
- 内容：多电源线性电路中，每个电源单独作用（其余电源置零：电压源短路、电流源开路）的结果叠加，就是总结果。
- 适用：仅限线性电路。
④ 戴维南定理
- 内容：任何含源二端网络，可等效为一个电压源（开路电压 Uoc）+ 一个内阻（Ro）串联。
- 价值：把复杂网络化简成"一个电压源 + 一个电阻"，极大简化分析。
一句话：KCL/KVL 是基本法，叠加定理拆电源，戴维南定理化繁为简。

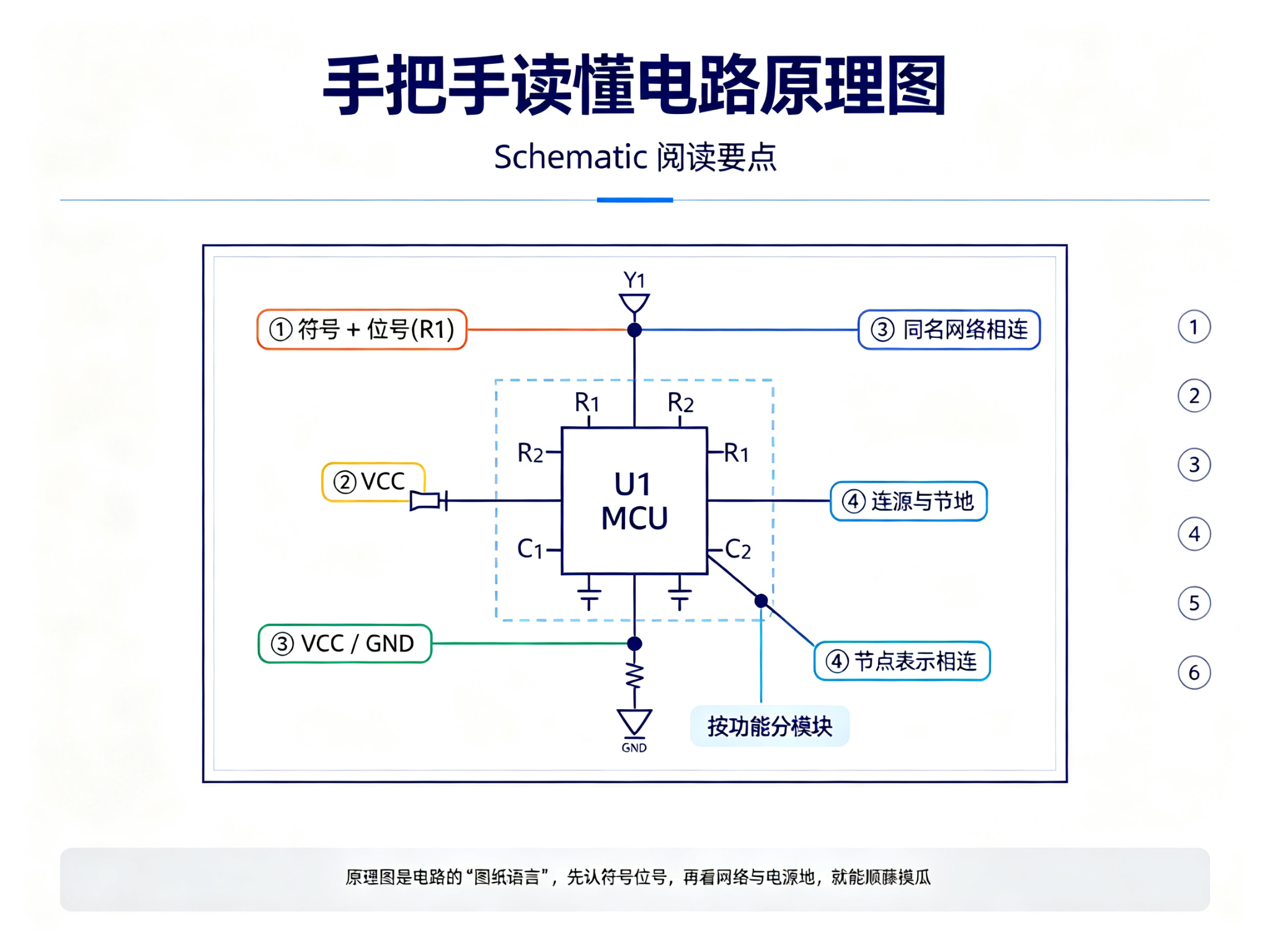

第五讲 读原理图
原理图是电路的"图纸语言"，会读才谈得上设计。抓住五个要素：
- 元件符号 + 位号：每个元件都有符号（画逻辑）和位号（标位置），如 R1（电阻）、C1（电容）、U1（芯片）、Y1（晶振）。
- 网络标号（Net Label）：标了相同名字（如 VCC、GND）的导线，即便没画线也视为相连------这是原理图"看不见的连线"。

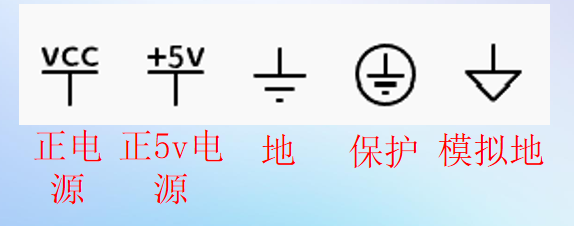

- 电源与地：VCC（正电源）、GND（地），是电路的"骨架"。
- 连线与节点：两条线交叉处的实心圆点表示相连；交叉无点则不相连。
- 按功能分模块：先把大电路拆成电源、主控、接口等模块，再逐块读，就不会乱。
读图顺序：先找电源和地 → 认位号和符号 → 顺网络标号走信号流。
进入第二个模块------PCB 设计基础。

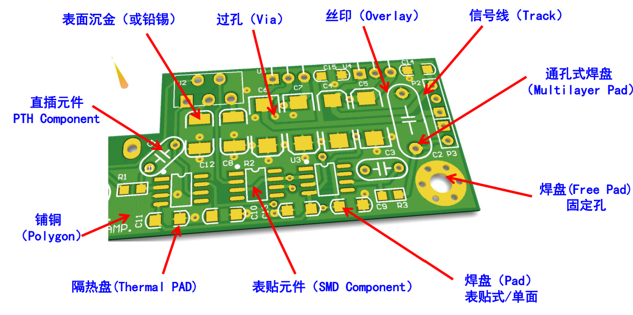

第六讲 PCB 结构与组成
原理图画完，下一步就是把电路"搬"到真实板子上。PCB 从剖面看是"三明治"结构：
- 基材（FR4）：绝缘主体，最厚，提供机械强度。
- 铜箔（Copper）：导电层，蚀刻成走线，承载电流和信号。
- 阻焊层（Solder Mask）：绿色油墨，保护铜箔、防止短路，只在焊盘处开窗。
- 丝印层（Silkscreen）：白字，印元件位号和丝印标记，方便焊接和维修。
- 焊盘（Pad）：元件焊接的地方，裸露铜面。
- 走线（Trace）：铜箔蚀刻出的导线。
- 过孔（Via）：贯穿板层，连通不同层的走线。
一句话：PCB = 绝缘基材 + 铜箔线路 + 阻焊与丝印，元件焊在焊盘上。

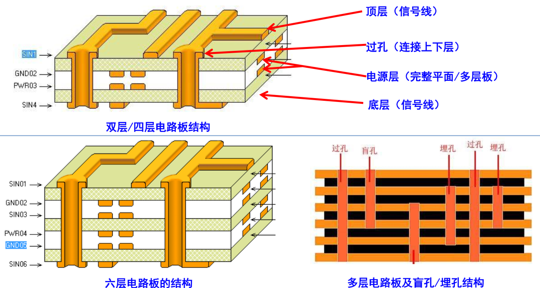

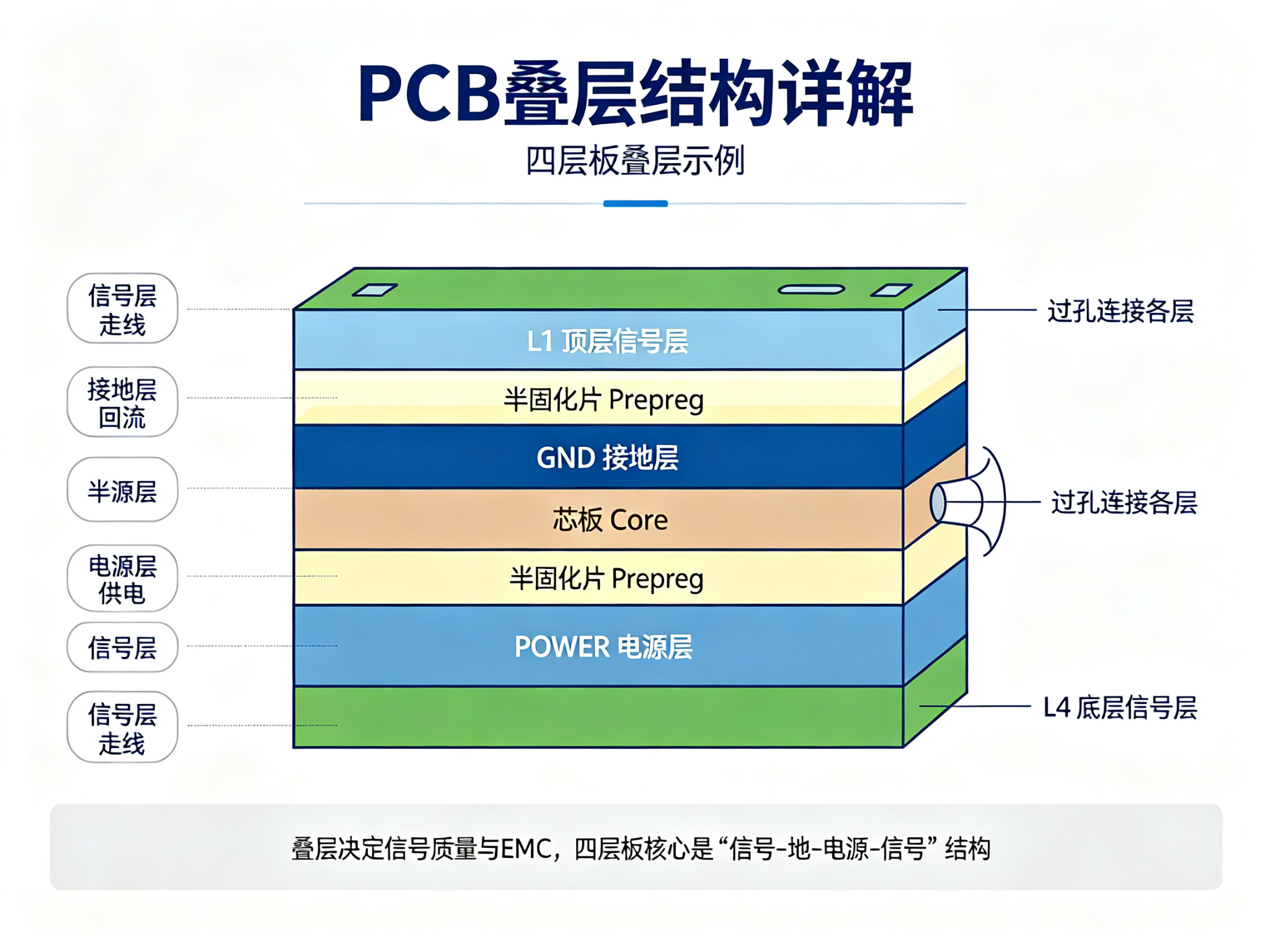

第七讲 PCB 叠层结构
单面板只有一层铜，复杂电路需要多层板。以最常见的四层板为例，从上到下：
层 名称 作用 L1 顶层信号层 放元件、走信号线 --- 半固化片（Prepreg） 绝缘粘合 L2 接地层（GND） 完整地平面，提供回流路径、屏蔽干扰 --- 芯板（Core） 绝缘基材 L3 电源层（POWER） 完整电源平面，给芯片供电 --- 半固化片（Prepreg） 绝缘粘合 L4 底层信号层 走信号线 为什么叠层这么重要？
- 信号质量：完整的 GND 平面给信号提供最短回流路径，降低噪声。
- EMC（电磁兼容）：信号层紧贴地/电源平面，形成"微带线"，减少辐射。
- 走线方便：信号层之间夹着平面层，垂直换层靠过孔连通。
四层板核心结构口诀：
信号---地---电源---信号。板子越多层（6/8/10层），信号完整性越好，成本也越高。

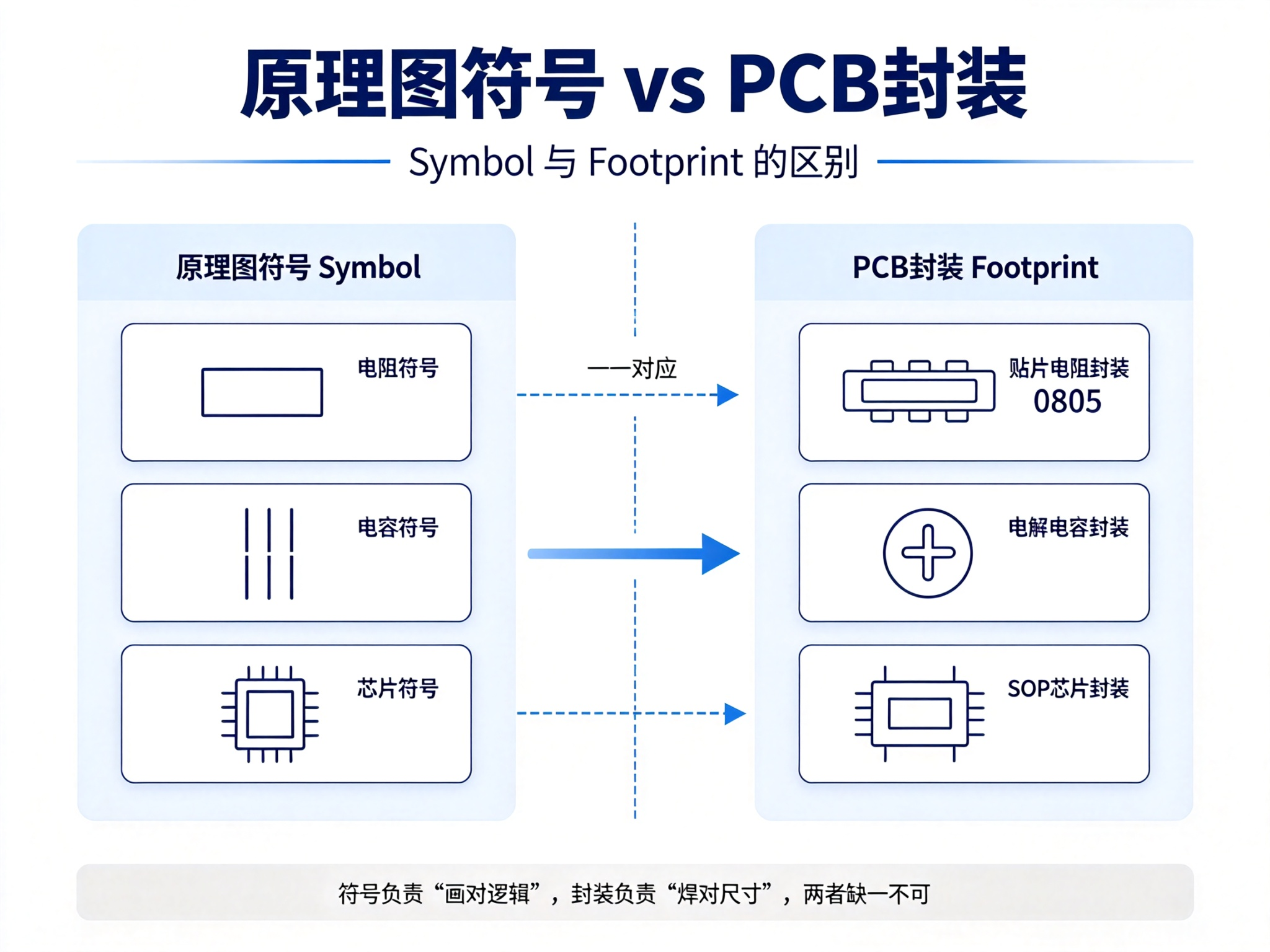

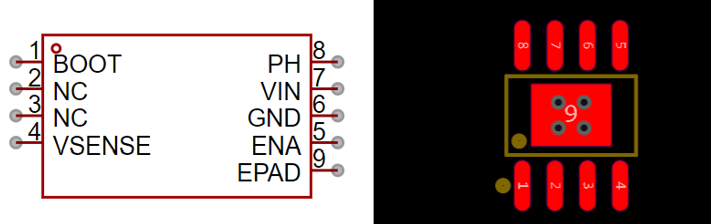

第八讲 元件符号与封装
这是很多人容易混淆的一对概念，务必分清：
- 原理图符号（Symbol）：画在原理图里的"逻辑图形"，只表达电气连接关系，不关心物理尺寸。电阻画成矩形，芯片画成方框加引脚。
- PCB 封装（Footprint）：画在 PCB 里的"物理焊盘图形"，决定元件实际焊在哪、焊盘多大、引脚间距多少。如贴片电阻 0805、SOP28、电解电容圆形封装。
一一对应：
原理图里放了一个电阻符号，PCB 里就必须有对应的封装，两者通过位号（如 R1）绑定。符号负责"画对逻辑"，封装负责"焊对尺寸"，缺一不可。

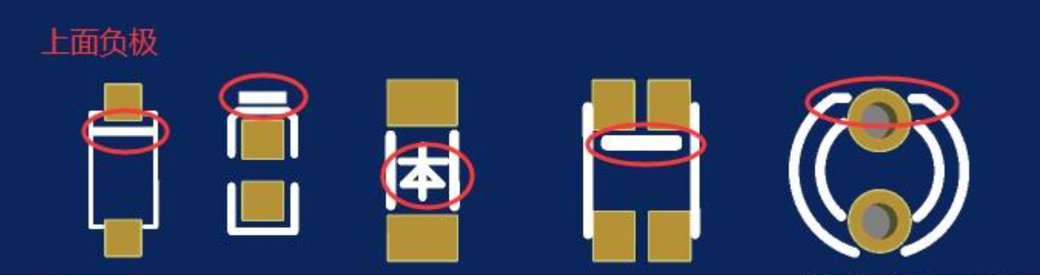

⚠️ 新手常见坑：
选错封装（比如把直插选成贴片），会导致焊不上或放不下，所以画原理图时就要顺手把封装定好。

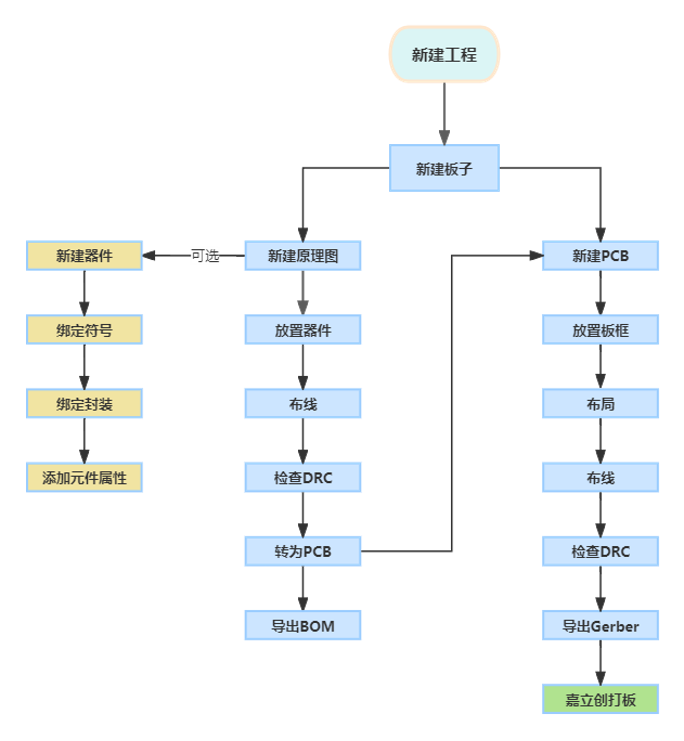

第九讲 PCB 设计流程
最后把整个流程串起来，从想法到成品一共 11 步：
上游（原理图阶段）
1. 需求分析：明确功能、电源、接口、尺寸。
2. 原理图设计：放置元件符号、连线、画网络。
3. ERC 检查：电气规则检查，找漏连、短路、悬空引脚。
4. 生成网络表：把原理图关系导出成"谁连谁"的清单，作为 PCB 的输入。
中游（PCB 阶段）
5. PCB 布局：把元件封装摆到板子上，先摆核心芯片再摆外围，注意散热和接口位置。
6. 布线：按网络表走线，优先电源和地、高速信号。
7. DRC 检查：设计规则检查，验证线宽、间距、是否短路。
下游（生产阶段）
8. 生成 Gerber 文件：板厂的"加工语言"，把每层导出成 Gerber。
9. 打样生产：交给 PCB 工厂制板。
10. 贴片焊接：把元件焊上板（SMT 贴片 / 手工焊接）。
11. 测试验证：上电测试，验证功能是否达标，不达标回到对应环节修改。
核心心得：流程越规范，改版越少；原理图是源头，检查不可省略。
