【BMS-AFE-断路检测】

BMS断线检测电路实现：从原理到AFE内置方案与分立设计

一、为什么需要断线检测

在 BMS 中，电芯电压采样线（NTC 线、均衡线同理）可能因振动、连接器松动、线束断裂而断开。断线后系统仍能读到一个"假电压"------断线点的电压被 AFE 内部高阻和相邻电芯内阻分压得到，看起来正常但实际不代表真实电芯电压。

正常：  电芯n+ ──[采样线]── AFE_Cn    （电压=真实电芯电压）
断线：  电芯n+ ╳  [断线]    AFE_Cn    （电压被内阻Ri分压，是假值）

如果把假电压当真值使用，会导致：

• 电芯一致性误报警
• 过充/过放保护失效
• 均衡策略错误

因此断线检测是 BMS 功能安全的必备机制。

---

二、断线检测的两大技术路线

方案	代表厂商	核心原理
电流源法	ADI（LTC/ADBMS）、松下	内部上拉/下拉 100μA 电流源，两次采样做差
电阻分压法	NXP、TI、美信	内部开关投切分压电阻，比较电压变化

---

三、方案一：电流源法（ADI LTC/ADBMS 系列）

3.1 内部电路结构

ADI 的 AFE（LTC6804/LTC6811/ADBMS6830 等）在 ADC 输入端内置了上拉和下拉两个 100μA 电流源：

                    ┌──[上拉100μA]── V+
                    │
AFE_Cn ──[MUX]──┬──┤
                │  │
               ADC └──[下拉100μA]── V-

通过 ADOW（Open Wire Detect）命令控制电流源方向：

• PUP=1：接通上拉电流源（灌电流），断开下拉
• PUP=0：接通下拉电流源（拉电流），断开上拉

3.2 检测原理（两次采样做差）

第1次：PUP=1，上拉电流源工作 → 采样所有电芯电压，存入 CELLPU[]
第2次：PUP=0，下拉电流源工作 → 采样所有电芯电压，存入 CELLPD[]
计算：  CELLΔ[n] = CELLPU[n] - CELLPD[n]
判断：  若 CELLΔ[n+1] < -400mV → Cn 引脚断线

为什么差值能判断断线？

状态	上拉采样	下拉采样	差值
采样线正常	电流源被电芯电压"顶住"，几乎无影响	同上	≈ 0V
Cn 断线	断线点被上拉电流源拉向高电位 → CELL(n+1) 偏小	断线点被下拉拉向低电位 → CELL(n+1) 偏大	< -400mV

举例（所有电芯 4V，C2 断线）：

CELLPU[3] ≈ 12V - V+  （上拉把断线点拉高，CELL3读数偏小）
CELLPD[3] ≈ 12V - V-  （下拉把断线点拉低，CELL3读数偏大）
CELLΔ[3] = CELLPU[3] - CELLPD[3] = V- - V+ < -400mV → 判断 C2 断线

3.3 首末引脚的特殊处理

• C0（最底端）：只需判断一次上拉或下拉，因为底端没有更下面的电芯
• Cn（最顶端）：同理只需一次判断
• 中间引脚：通过相邻电芯差值判断

3.4 检测流程（软件）

// ADI AFE 断线检测伪代码
void OpenWireDetect(void)
{
    // 第1次：上拉电流源采样
    SendADOWCommand(PUP=1);
    WaitADCComplete();
    ReadCellVoltages(CELLPU);   // 存入上拉采样值

    // 第2次：下拉电流源采样
    SendADOWCommand(PUP=0);
    WaitADCComplete();
    ReadCellVoltages(CELLPD);   // 存入下拉采样值

    // 判断断线
    for (n = 0; n < CELL_COUNT-1; n++) {
        delta = CELLPU[n+1] - CELLPD[n+1];
        if (delta < -400) {
            ReportOpenWire(n);   // Cn 断线
        }
    }
}

---

四、方案二：电阻分压法（NXP/TI/美信）

4.1 内部电路结构

电阻分压法在采样引脚内部集成开关控制的分压电阻，通过投切开关改变分压比：

AFE_Cn ──┬──[R1]── Vref
         │
         ├──[开关S1]──[R2]── GND
         │
        ADC

检测时闭合 S1，接入额外下拉电阻 R2，比较接入前后的电压变化。

4.2 检测原理

状态	接入 R2 前	接入 R2 后	电压变化
采样线正常	电芯电压经采样电阻直接驱动	R2 与电芯内阻并联，电压略降	变化小（< 阈值）
Cn 断线	断线点浮空，电压不确定	R2 把断线点拉向 GND，电压骤降	变化大（> 阈值）

TI 的方案（如 BQ76952/BQ79616）在 VC 引脚内置电流源，使能后向引脚注入电流，断线时残压被放电，通过电压行为判断故障。

4.3 与电流源法的对比

对比项	电流源法	电阻分压法
检测元件	100μA 电流源	开关+分压电阻
判断依据	两次采样差值 >400mV	接入分压后电压变化量
检测速度	需两次完整 ADC 转换	一次对比即可
误报风险	电容大时需多次采样	电阻值需精心设计
代表芯片	LTC6811、ADBMS6830	MC33771、BQ79616、MAX14920

---

五、分立方案：不用 AFE 内置功能时的断线检测

如果使用通用 ADC 或电阻分压方案（无内置断线检测），可以用外部电路实现。

5.1 方案 A：上拉/下拉电阻 + ADC 比较

在每个采样引脚增加一个可开关的上拉或下拉电阻，通过 MCU GPIO 控制：

电芯n+ ──[Rs]──┬── ADC_IN
               │
               ├──[R_pull]──[MOS开关]── VCC（上拉）
               │
               └──[C_filter]── GND

检测步骤：

1. 正常采样：MOS 断开，ADC 读电芯电压 V_normal
2. 检测采样：闭合 MOS，接入上拉电阻 R_pull，ADC 读 V_test
3. 判断：
   • 正常：V_test ≈ V_normal（电芯低阻顶住上拉）
   • 断线：V_test 被拉向 VCC（断线点高阻，上拉生效）

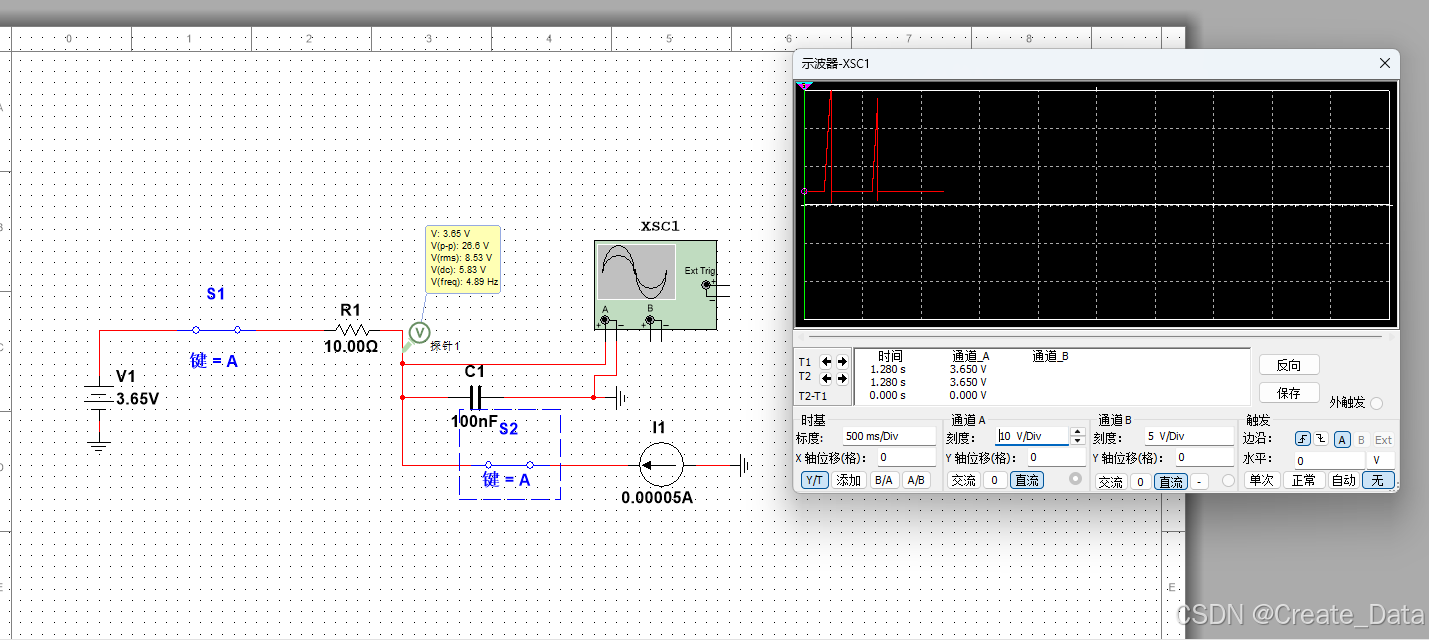

5.2 方案 B：恒流源注入法

用外部恒流源向采样线注入微小电流（如 50μA），检测电压变化：

电芯n+ ──[Rs]──┬── ADC_IN
               │
          [恒流源50μA]── GPIO控制
               │
              GND

原理与 AFE 内置电流源法相同，只是用外部电路实现。

5.3 方案 C：分压电阻比值法

在采样链路中设计两个不同阻值的分压网络，通过切换比较：

电芯n+ ──[R1=10k]──┬── ADC1
                    │
              [R2=100k]──[开关]── GND

闭合开关前后 ADC 读数比值不同，断线时比值异常。

---

六、温度采样线断线检测

NTC 温度采样线断线检测原理类似：

VCC ──[R_fix]──┬── ADC_TEMP
               │
             NTC ── GND

状态	ADC 读数
正常	中间值（对应温度）
NTC 断线	Rt→∞，ADC→VCC（接近满量程）
NTC 短路	Rt→0，ADC→0

判断阈值：

• 断线：ADC > 0.95 × VCC（如 3.1V/3.3V）
• 短路：ADC < 0.05 × VCC（如 0.1V/3.3V）

这也是之前温度检测文章中推荐"上拉接法"的原因------断线→高电平，短路→低电平，判据明确。

---

七、设计注意点与踩坑经验

7.1 滤波电容过大会导致误报

采样引脚的滤波电容 C_filter 越大，电流源注入后电压建立越慢。如果 ADC 采样时电容还没充放电到位，两次采样差值不够，会漏报断线。

对策：

• 滤波电容不宜过大（通常 100nF~1μF）
• 断线检测时执行 2 次以上 ADOW 命令，让电容充分建立
• 增大电流源作用时间

7.2 检测周期与采样盲区

断线检测需要两次完整 ADC 转换，耗时较长（通常几十 ms）。检测期间正常电压采样暂停，形成"采样盲区"。

工程实践：

• 断线自检周期 2.5s ，2 次滤波，总时间约 5s
• 正常电压采样周期 10~100ms，断线检测低优先级后台执行
• 不要在充放电动态过程中频繁检测

7.3 采样电阻阻值匹配

采样线串联电阻 Rs（通常 10Ω~100Ω，用于限流和滤波）与 AFE 内部内阻配合，影响断线检测灵敏度。Rs 过大可能导致正常时也被误判。

7.4 多节同时断线

相邻两条采样线同时断线时，差值判断可能失效。需要结合总电压校验（Pack 总压 vs 单体求和）辅助判断。

7.5 均衡与断线检测互斥

均衡开启时，均衡电流会影响电芯电压，此时做断线检测容易误报。应在均衡关闭时执行断线检测。

---

八、各厂商断线检测实现对比

厂商/芯片	检测方法	电流源大小	判断阈值	命令
ADI LTC6804	电流源法	100μA	差值 >200mV	ADOW
ADI LTC6811/ADBMS6830	电流源法	100μA	差值 >400mV	ADOW
NXP MC33771	电阻分压法	---	电压变化量	内置诊断
TI BQ79616	电流源+电阻	---	电压行为	内置诊断
美信 MAX14920	电阻分压法	---	电压变化量	寄存器配置
松下	电流源法（下拉）	---	差值	私有命令

---

九、总结

断线检测是 BMS 安全机制的重要一环，核心是**"主动注入扰动，观察电压响应"**：

1. 电流源法（ADI 主流）：上拉/下拉 100μA 两次采样做差，差值 >400mV 判断线，原理清晰但需两次转换
2. 电阻分压法（NXP/TI/美信）：投切内部分压电阻，比较电压变化，速度快但电阻设计需精心
3. 分立方案：外部上拉电阻+MOS 开关，或恒流源注入，适合无内置功能的通用 ADC
4. 温度线断线：利用 NTC 断线→满量程、短路→0 的极值判据
5. 关键注意点：滤波电容不能太大、检测周期要合理、均衡时不检测、总压交叉校验

断线检测的本质是：正常时电芯是低阻电压源，能"顶住"外部扰动；断线后引脚变高阻，扰动会显著改变电压。 抓住这个本质，各种方案就都能理解了。

---
