Linux mdadm 软 RAID + LVM 完整综合笔记

环境：RHEL9 / Rocky9 流程：磁盘 → mdadm 软 RAID → 在 RAID 上做 LVM（PV→VG→LV→格式化挂载） 也可以：磁盘直接 LVM，不做 RAID；这里是组合场景：把 RAID 阵列当作 LVM 底层物理存储。

一、RAID （mdadm）

表格

RAID 级别	磁盘数	容错
RAID0	≥2	无容错
RAID1	2	坏 1 块
RAID5	≥3	坏 1 块
RAID6	≥4	坏 2 块
RAID10	≥4 偶数	分组最多坏 1 块

mdadm 重要命令

dnf install mdadm -y

# 创建RAID
mdadm -C /dev/md0 -a yes -l 5 -n 3 /dev/sdb /dev/sdc /dev/sdd

# 查看状态
cat /proc/mdstat
mdadm --detail /dev/md0

# 写入配置开机自启
mdadm --detail --scan >> /etc/mdadm.conf

# 更新initramfs（根分区必须做）
dracut -f

# 故障模拟、移除、添加新盘
mdadm /dev/md0 -f /dev/sdd
mdadm /dev/md0 -r /dev/sdd
mdadm /dev/md0 -a /dev/sde

# 停止阵列
mdadm -S /dev/md0

# 擦除raid元数据（销毁raid）
mdadm --zero-superblock /dev/sdb /dev/sdc /dev/sdd

/etc/mdadm.conf要点？

--可以写多条ARRAY，一行一个 RAID，依靠 UUID 识别，不依赖磁盘名。

• 一个 RAID 故障，不影响其他 RAID 启动。

• 删除 RAID 要手动删掉对应ARRAY行。

重点：/dev/md0 本身就是一块块设备，可以直接格式化；也可以交给 LVM，作为 PV 物理卷。

---

二、LVM 核心概念

表格

名词	含义	设备示例
PV (Physical Volume) 物理卷	底层块设备，可以是磁盘、分区、RAID 设备/dev/md0	/dev/md0、/dev/sdb1
VG (Volume Group) 卷组	把多个 PV 合并成一个大存储池	vg0
LV (Logical Volume) 逻辑卷	从 VG 池子划分出来，最终用来格式化挂载	/dev/vg0/lvdata

✅ 组合场景：RAID 做底层，保证磁盘容错；LVM 在上层，实现弹性扩容缩容。 物理磁盘 → mdadm RAID(/dev/md0) → PV → VG → LV → 文件系统 → 挂载

LVM 全套命令

1.PV 层（物理卷）

# 创建PV，可以是磁盘、分区、RAID设备/dev/md0
pvcreate /dev/md0

# 查看pv
pvs
pvdisplay

# 删除pv
pvremove /dev/md0

2.VG 层（卷组）

# 创建vg，名字自定义vg_md，把/dev/md0加入卷组
vgcreate vg_md /dev/md0

# 查看vg
vgs
vgdisplay

# 扩容VG：添加新PV（比如再加一个raid /dev/md1）
vgextend vg_md /dev/md1

# 缩减VG（先把数据迁移走）
vgreduce vg_md /dev/md1

# 删除vg
vgremove vg_md

3.LV 层（逻辑卷）

# 创建LV，-L指定大小；-n名字；从vg_md池划分
lvcreate -L 20G -n lv_data vg_md

# 查看lv
lvs
lvdisplay

# 格式化
mkfs.xfs /dev/vg_md/lv_data

# 临时挂载
mkdir /raidlvm
mount /dev/vg_md/lv_data /raidlvm

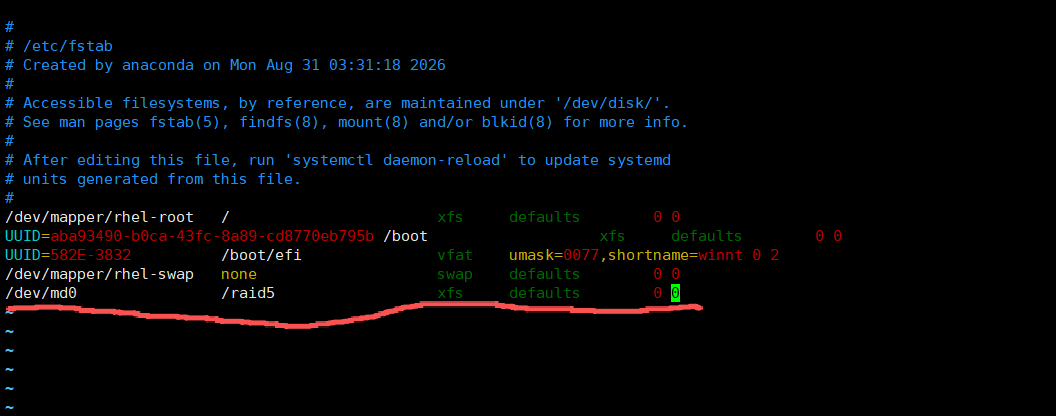

/etc/fstab 永久挂载

/dev/vg_md/lv_data   /raidlvm   xfs   defaults 0 0

格式：挂载名 挂载点 文件类型 挂载选型 是否备份 是否检测

挂载选项：defaults 代表一组默认参数：rw,suid,dev,exec,auto,nouser,async

• rw：读写

• auto：开机自动挂载

• exec：允许执行程序

推荐写 blkid 获取的 UUID。

blkid /dev/vg_md/lv_data
mount -a   #校验fstab，防止开机失败

扩容（高频重点）

xfs 只支持扩容，不支持缩容；ext4 可以扩也可以缩。

# 1.扩大逻辑卷大小（+10G 增加10G；直接写50G代表总大小50G）
lvextend -L +10G /dev/vg_md/lv_data

# 2.同步文件系统（xfs用xfs_growfs；ext4用resize2fs）
xfs_growfs /raidlvm
# ext4: resize2fs /dev/vg_md/lv_data

LV 缩减（ext4 专用，xfs 不支持缩容）

⚠️缩容风险很高，必须卸载，检查文件系统

umount /raidlvm
e2fsck -f /dev/vg_md/lv_data
resize2fs /dev/vg_md/lv_data 20G
lvreduce -L 20G /dev/vg_md/lv_data
mount /dev/vg_md/lv_data /raidlvm

删除 LV 完整流程

umount /raidlvm
lvremove /dev/vg_md/lv_data
vgremove vg_md
pvremove /dev/md0

三、完整综合实验步骤：RAID5 + LVM

磁盘：/dev/sdb/dev/sdc/dev/sdd，做 RAID5，再在 RAID 上面部署 LVM

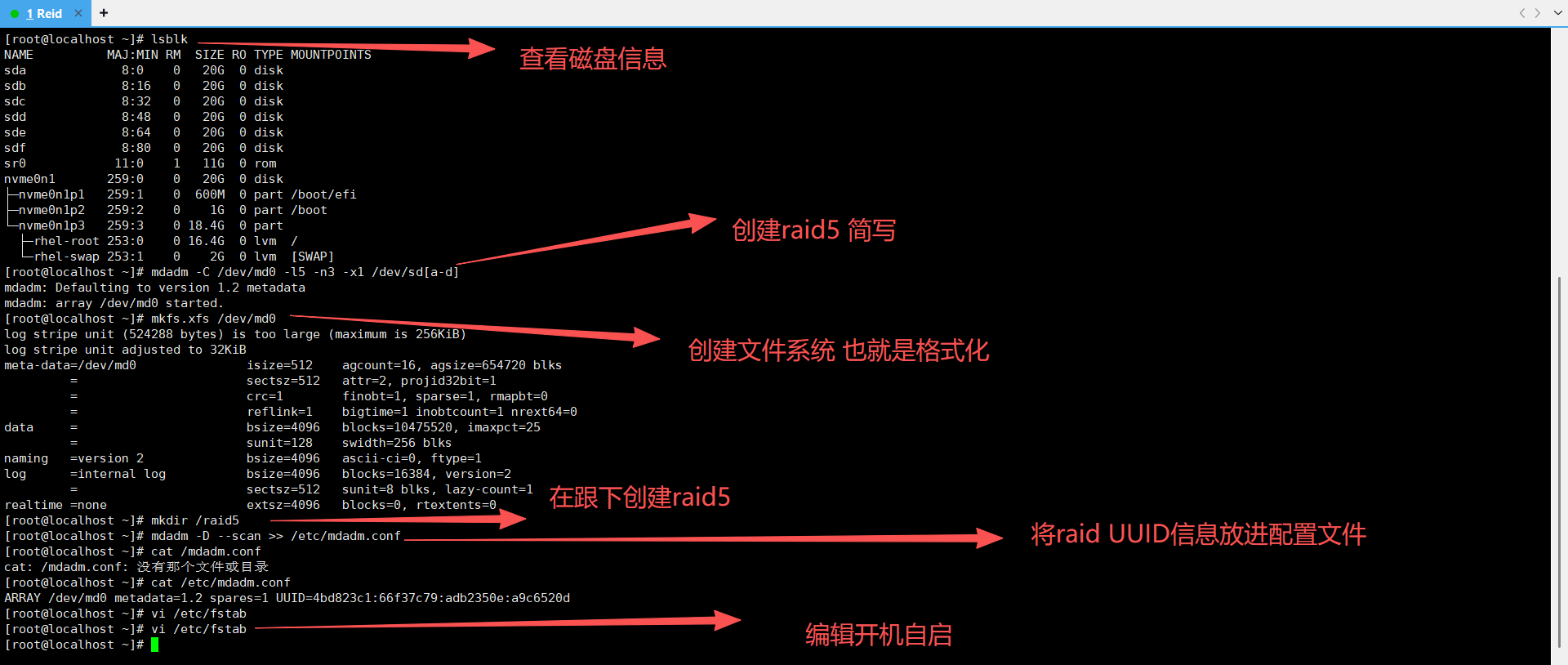

1. 创建 RAID5

   mdadm -C /dev/md0 -a yes -l 5 -n 3 /dev/sdb /dev/sdc /dev/sdd

2. 确认 RAID 状态

   cat /proc/mdstat
   mdadm --detail /dev/md0

3. RAID 写入配置，开机自动组装

   mdadm --detail --scan >> /etc/mdadm.conf
   dracut -f

4. 将 RAID 设备 /dev/md0 创建为 PV

   pvcreate /dev/md0
   pvs

5. 创建 VG 卷组

   vgcreate vg_raid /dev/md0
   vgs

vg是用完一块硬盘再用下一块 不是并行写入

1. 创建 LV 逻辑卷

   lvcreate -L 15G -n lv_file vg_raid
   lvs

2. 格式化，挂载，写入 fstab

   mkfs.xfs /dev/vg_raid/lv_file
   mkdir /data
   mount /dev/vg_raid/lv_file /data
   #写入/etc/fstab后校验
   mount -a

3. 扩容示例：给 lv_file 增加 5G 空间

   lvextend -L +5G /dev/vg_raid/lv_file
   xfs_growfs /data

四、两种架构对比

1. 磁盘→RAID→LVM（上面实验）

• RAID 负责底层磁盘容错；LVM 负责上层弹性扩容。
• 优点：磁盘坏一块 RAID 保护数据；业务空间可以随意扩缩。
• 缺点：双层叠加，故障排查复杂。

1. 磁盘→LVM，不做 mdadm RAID

• LVM 本身没有磁盘容错，一块盘坏，对应 PV 全部数据丢失。

⚠️重要：LVM≠RAID，LVM 只是存储管理，本身不提供数据冗余容错！

五、销毁整套 RAID+LVM 完整顺序（顺序不能乱）

#1卸载挂载点
umount /data
#2删除LV
lvremove /dev/vg_raid/lv_file
#3删除VG
vgremove vg_raid
#4删除PV
pvremove /dev/md0
#5停止RAID阵列
mdadm -S /dev/md0
#6擦除磁盘RAID元数据
mdadm --zero-superblock /dev/sdb /dev/sdc /dev/sdd
#7删除/etc/mdadm.conf中对应ARRAY行

六、常见坑

1. LVM 的 PV 可以是磁盘、分区、RAID 设备，不能直接把整块 RAID 内的成员磁盘单独做 PV。
2. xfs 文件系统不支持缩减，只能扩容。
3. RAID+LVM 环境，开机流程：系统先组装 md 阵列，之后识别 PV/VG/LV，再挂载。所以 mdadm.conf 和 dracut 必须配置正确，否则找不到 LV。
4. 销毁一定从上层往下删：卸载 → LV → VG → PV → RAID stop → zero‑superblock。顺序反会报错。
5. /etc/mdadm.conf多条 ARRAY 互不干扰，一个阵列故障不影响其他 RAID，也不影响其他 VG。

七、命令速查表

mdadm

表格

功能	命令
创建 RAID	mdadm -C /dev/md0 -a yes -l 5 -n 3 /dev/sdb /dev/sdc /dev/sdd
查看 RAID 实时状态	cat /proc/mdstat
详细阵列信息	mdadm --detail /dev/md0
导出配置	mdadm --detail --scan >> /etc/mdadm.conf
标记磁盘故障	mdadm /dev/md0 -f /dev/sdd
移除坏盘	mdadm /dev/md0 -r /dev/sdd
添加磁盘	mdadm /dev/md0 -a /dev/sde
停止阵列	mdadm -S /dev/md0
擦除元数据	mdadm --zero‑superblock /dev/sdb

LVM

表格

功能	命令
创建 PV	pvcreate /dev/md0
查看 PV	pvs / pvdisplay
创建 VG	vgcreate vg_name /dev/md0
VG 扩容	vgextend vg_name /dev/md1
创建 LV	lvcreate -L 20G -n lvname vg_name
LV 扩容	lvextend -L +10G /dev/vg_name/lvname
xfs 同步文件系统	xfs_growfs 挂载点
ext4 同步	resize2fs /dev/vg_name/lvname
查看	vgs lvs vgdisplay lvdisplay
