你的思考已经触及了智驾系统最核心的"时钟树顶层设计"（Clock Tree Hierarchy）。
简单直接地回答：FSYNC 最终同步的是 GNSS 的 PPS（1PPS，每秒脉冲信号）。
整个智驾域控制器内存在一套严密的"时钟源金字塔"。FSYNC 并不是独立发出的，它的频率和相位是由 MCU 内部的硬件定时器控制，而这个定时器的"心跳计数器"被上游的 GNSS 1PPS 物理硬拉锁死，并通过 gPTP/PTP 协议在网络层透传。
以下是 FSYNC 最终与 GNSS 1PPS、gPTP 以及 CAN FD 实现全系统硬同步的完整闭环链路：
一、 全系统时钟金字塔与源头（Top-Down Clock Tree）
┌──────────────────────────────┐
│ GNSS / GPS 卫星 (绝对源头) │
└──────────────┬───────────────┘
│ 1PPS 硬信号 (物理秒脉冲，误差 < 50ns)
▼
┌──────────────────────────────┐
│ MCU (如 Aurix TC397/TC497) │ ◄─── (系统 Time Master)
└──────┬────────────────┬──────┘
│ │
GTM / TOM 硬件 │ │ AUTOSAR StbM / CanTSyn / gPTP Master
计数器 (Phase-Locked) │
│ │
▼ ▼
┌────────────┐ ┌─────────────────────────────┐
│ FSYNC 脉冲 │ │ 以太网 gPTP & CAN FD 报文 │
└─────┬──────┘ └──────────────┬──────────────┘
│ │
▼ ▼
[摄像头曝光触发] [LiDAR / 雷达 / SoC 点云与图像时间戳]1. 第一层：GNSS 1PPS（物理绝对时钟源）
-
卫星授时模块（GNSS）通过物理 HW 引脚，每秒钟向 MCU 的外部中断引脚（External Interrupt Pin）发送一个极度精准的 1PPS（Pulse Per Second） 物理上升沿（抖动 \< 50\\,\\text{ns}）。
-
伴随 1PPS 的，还有串口（UART/NMEA）或 SPI 发送的
NMEA-RMC报文，告知这个 1PPS 上升沿对应的绝对 UTC 时间（例如：2026-09-02 12:00:00.000000000）。
2. 第二层：MCU 内部时钟锁相（Phase-Locking & Servo Loop）
MCU 内部有一个运行在几百 MHz 的高频硬件定时器（例如 Infineon 芯片的 GTM - Generic Timer Module）。
-
相位对齐（Phase Locking） ：MCU 收到 GNSS 1PPS 脉冲的瞬间，硬件锁存器（Latch）记录当前 GTM 计数器的计数值。如果发现计数值有漂移，MCU 内部的软件伺服环路（Servo Loop）会动态微调 GTM 的计数频率，使其对齐 1PPS 的秒边界（Zero-Phase Alignment）。
-
频率合成（FSYNC 生成） ：MCU 利用这个被 1PPS 锁相后的高精度 Timer 输出 PWM 信号，这就是 FSYNC。
-
例如：如果设定摄像头帧率为 30Hz，MCU GTM 会在每两次 1PPS 上升沿之间（即 1000ms 内），均匀、精准地产生 30 个 FSYNC 上升沿。
-
结论 ：FSYNC 的第一个上升沿物理上严格重合于 1PPS 升沿，后续 29 个升沿的相位完全由 1PPS 授时的 Timer 锁死。
-
二、 FSYNC 如何与 gPTP (以太网) 和 CAN FD 同步？
FSYNC（硬件脉冲）与 gPTP/CAN FD（网络协议）的同步，本质上是"硬件动作（曝光）发生的时刻"与"网络协议传输的时间戳数字"挂钩的过程。
1. FSYNC 与以太网 gPTP (IEEE 802.1AS) 的同步
-
以太网 Switch / SoC 节点 ：MCU 作为整车或域控的 gPTP Master，将已经被 1PPS 校准后的系统时间（PTP Time）通过以太网 gPTP 报文（Sync/Follow_Up）广播给激光雷达（LiDAR）和 SoC。
-
时钟源一致：因为 FSYNC 的触发基准和 gPTP 报文里的时间戳 T_{\\text{gPTP}} 均来自同一个 MCU 内被 1PPS 矫正的绝对 Timer，所以：
\\text{Camera 曝光触发时刻 (FSYNC)} \\equiv \\text{LiDAR 测量时刻 (gPTP 时间戳)} \\equiv \\text{UTC 秒边界}
2. FSYNC 与 CAN FD (AUTOSAR CanTSyn) 的同步
-
对于 3D 毫米波雷达或车身传感器，MCU 作为 AUTOSAR CanTSyn Master ，同样把被 1PPS 校准后的系统时间通过 CAN FD 上的
SYNC+FUP报文广播给雷达。 -
当 3D 毫米波雷达进行 Chirp 扫频解算时，雷达内部的时间打标与 FSYNC 触发的摄像头曝光，在时间轴上拥有完全相同的全局时间坐标系（Time Horizon）。

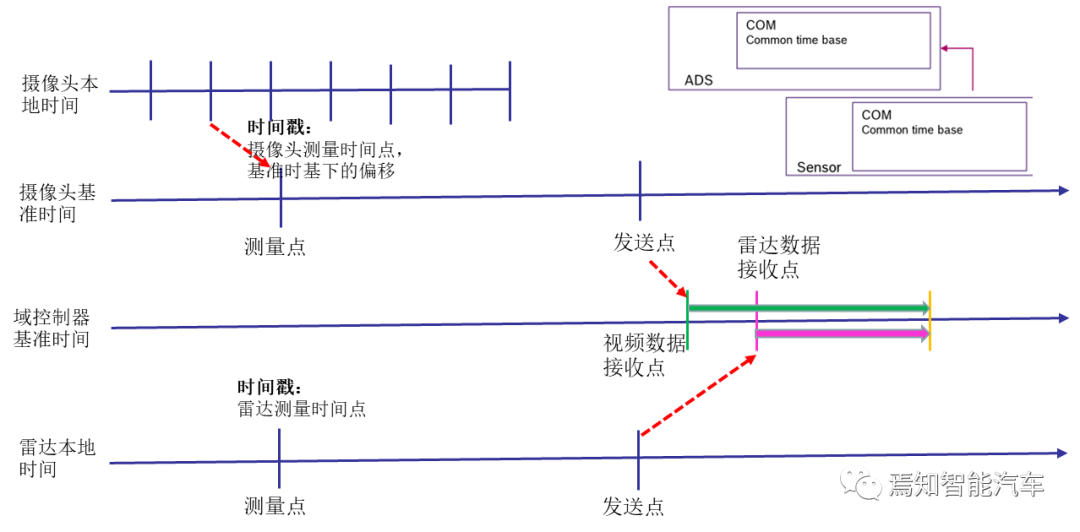

三、 完整协同工作时序图（Show Me the Timeline）
假设系统要求 30Hz 摄像头曝光，且与激光雷达、3D 毫米波雷达同步：
时间轴 (毫秒) ───► 0ms 33.3ms 66.6ms 1000ms
│ │ │ │
GNSS 1PPS 引脚 ─┼─► [1PPS 上升沿] ────────────────────────────────────────────────────────┼─► [下一秒 1PPS]
│ │
MCU GTM 硬件 ─┼─► 重置/校准 Counter │ │ │
│ │
FSYNC 物理引脚 ─┼─► [FSYNC 升沿 #1] ────► [FSYNC 升沿 #2] ──────► [FSYNC 升沿 #3] ... ───► [FSYNC 升沿 #31 (对齐1PPS)]
│ (Camera 1 曝光) (Camera 2 曝光) (Camera 3 曝光)
│ │
以太网 gPTP 报文 ─┼─► 发送 Sync 报文 (声明当前绝对时间 $T_0 = 1788290400.000000000\text{s}$) ──┼─► LiDAR 依据此时间打包点云
│ │
CAN FD CanTSyn 报文─┼─► 发送 CanTSyn 报文 (同步时间至 3D 毫米波雷达) ──────────────────────────┼─► 毫米波雷达依据此时间打包目标四、 当 GNSS 信号丢失（如进隧道）时怎么办？
在实际工程中，GNSS 信号经常中断（如地下停车场、隧道），此时 1PPS 信号会停发或产生巨大误差。系统如何维持 FSYNC、gPTP 与 CAN FD 的同步？
-
进入 Holdover（时钟保持）状态：MCU 发现 1PPS 丢失或 Qualtity 下降后，会自动切入 Holdover 模式。
-
温补晶振（TCXO/OCXO）接管：MCU 不再依赖外部 1PPS 矫正，转为靠域控板载的高精度温补晶振（TCXO）自由运行。高品质 TCXO 能保证在数分钟内漂移 \< 1\\,\\mu\\text{s}。
-
协同续航 ：在 Holdover 期间，FSYNC 依然由 MCU GTM 产生，gPTP 和 CanTSyn 依然由 MCU 广播。三者依然保持绝对同步，只是整个系统的绝对时间相较于真实的卫星 UTC 时间产生了一点微小的整体漂移（对多传感器融合感知没有任何影响）。
总结
FSYNC 源自 MCU 的高精度硬件定时器 ，而这个定时器的相位和周期被 GNSS 的 1PPS 硬件信号锁死。
同时，MCU 将这个被 1PPS 锁死的同一套时间，通过 gPTP 传给以太网设备（LiDAR/SoC），通过 CanTSyn 传给 CAN FD 设备（3D 雷达）。1PPS 是树根，MCU 是树干，FSYNC、gPTP、CanTSyn 是从同一个树干伸出的三条枝干。

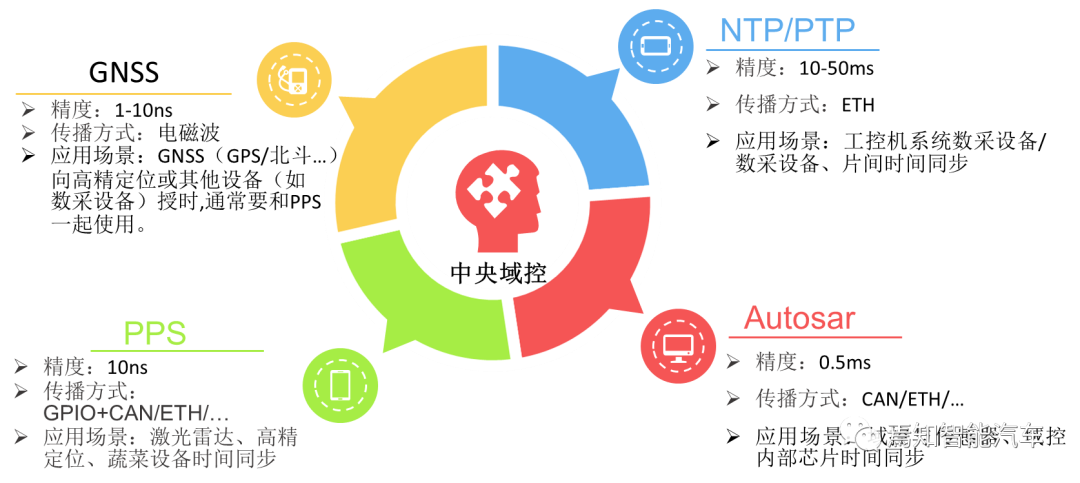

在自动驾驶域控制器架构中，不同传感器因数据吞吐量、感知维度与物理特性不同，采用了不同的物理总线与对时协议（如 PPS、PTP/IEEE 802.1AS、gPTP/TSN 等）。
1. 核心传感器与传输总线对时方案矩阵
| 传感器类型 | 传输物理总线 | 常用对时/同步协议 | 同步精度要求 | 核心同步机制与逻辑 |
|---|---|---|---|---|
| GNSS / IMU | CAN FD / UART / SPI | PPS（脉冲信号） + NMEA / GPRMC 报文 | \< 1\\,\\mu\\text{s}（甚至 \\text{ns} 级） | GNSS 接收机输出绝对时间基准（1PPS 硬件脉冲打入 MCU/SoC），作为整车 UTC 绝对时间源（Master Clock）；IMU 结合 PPS 脉冲打上硬件时间戳。 |
| 激光雷达 (LiDAR) | 车载以太网 (1000BASE-T1) | gPTP (IEEE 802.1AS) / PTP (IEEE 1588v2) | \< 1\\,\\mu\\text{s} | LiDAR 作为 PTP Slave 节点，通过以太网网口与域控（Master）进行网络报文握手对时，并在激光点云数据包 Header 中打入当前绝对时间戳。 |
| 摄像头 (Camera) | SerDes (FPD-Link / GMSL) | FSYNC（帧同步硬件脉冲） + PTP/gPTP | \< 100\\,\\mu\\text{s} （像素级曝光对齐） | 域控 SoC / ISP 发出硬件 FSYNC 信号，通过 SerDes 反向通道（Backchannel）传给 Camera Sensor 触发曝光；同时域控记录 FSYNC 发出时的 PTP 系统时间作为图像时间戳。 |
| 毫米波雷达 (Radar) | CAN FD / 车载以太网 | CAN 时间同步 (AUTOSAR) / gPTP / FSYNC | \< 1\\,\\text{ms}（点云/目标级） | 传统毫米波雷达经由 CAN FD 接收域控的整车时间报文；4D 成像雷达（大吞吐量）使用车载以太网，采用 gPTP 进行网络硬同步，部分支持硬触发对时。 |
| 超声波雷达 (USS) | LIN / AK2 / CAN FD | 自系统内时序控制 | \\sim 10\\,\\text{ms} | 驻车控制器内部定时轮询触发，仅向总线输出解算后的距离标量，不参与全局 PTP/PPS 硬同步。 |
2. USS（超声波雷达）自系统内同步说明
USS 只需要在其独立的控制器或子系统内部完成时钟同步/时序控制，无需参与全局 PTP/PPS 硬件对时：
-
物理原理：USS 依赖声波飞行时间（ToF, Time of Flight），声速约为 340\\,\\text{m/s}，远低于光速与电信号传输速度。
-
时延容忍度 ：USS 探测距离通常在 0.15\\,\\text{m} \\sim 5\\,\\text{m}，更新周期为 20\\,\\text{ms} \\sim 50\\,\\text{ms}，其对时间精度的要求在毫秒级（ms） ，而摄像头、LiDAR、Radar 等高阶传感器要求在微秒级（\\mu\\text{s}）甚至纳秒级（\\text{ns}）。
-
数据形态：LIN 总线或 AK2 协议在 USS 控制器内部完成触发发射、回波计算与距离解算，最终仅将解算后的距离标量通过 CAN/CAN FD 发送至智驾域控制器。
3. 智驾系统硬件级同步架构拓扑
[ GNSS 卫星 ]
│
│ PPS 硬脉冲 + GPRMC 报文 (绝对 UTC 时间源)
▼
┌────────────────────────────────────────────────────────┐
│ 智驾主域控制器 (AD Domain Controller) │
│ │
│ [ MCU (如 TC397) ] ───硬触发 FSYNC───> SerDes ─> [ 摄像头群 ]
│ │ (以太网 PTP Master) │
│ │ │
│ [ SoC (如 Orin/Thor) ] <──以太网 gPTP───> [ 激光雷达 LiDAR ]
│ │ │
│ ├─── CAN FD (AUTOSAR Time Sync) ───> [ 毫米波雷达 Radar ]
│ └─── SPI / UART ───────────────────> [ IMU 惯导 ]
└────────────────────────────────────────────────────────┘
│ CAN FD (距离标量)
▼
[ USS 驻车控制器子系统 ] (系统内自同步)-
时间基准树（Time Master）：
- GNSS 作为最高级时钟源（Grandmaster Clock），通过 PPS 硬件引脚拉高脉冲给域控 MCU，MCU 锁存此时刻并读取 GNSS 发来的 UTC 报文，完成整车绝对时间的初始化。
-
硬触发同步（Hard Triggering / Exposure Alignment）：
- 多路摄像头必须在同一瞬间开始曝光（避免动态行车过程中的图像空间错位）。MCU 发出周期性的 FSYNC 脉冲信号，经 SerDes 解串器（Deserializer）发送给串行器（Serializer），控制 CMOS 感光元件的曝光起始时刻。
-
时间戳打标（Timestamping）：
- 当网卡或 SerDes 接口接收到传感器数据帧的第一包（SoF, Start of Frame）时，底层硬件 MAC 模块记录硬件 Counter 时间戳，消除操作系统调度延迟带来的抖动。
在硬核车载电子与智驾域控制器硬件设计中，传感器时钟同步的核心逻辑是：利用"高精度硬件硬脉冲（Edge-Triggered）"锁存/触发时刻，配合"带时间戳的网络数据帧"完成时刻与具体绝对时间（UTC/PTP Time）的映射。
下面针对多摄像头 FSYNC 曝光对齐 、激光雷达 gPTP/PTP 硬同步 以及 4D 毫米波雷达级联/触发同步这三类核心传感器的物理层电路与驱动层设计进行深入剖析。
一、 多摄像头 SerDes 硬件 FSYNC 曝光对齐电路
在多摄像头（如前视双目、环视 4 路）空间感知与 Occupancy / BEV 算法中，若各摄像头曝光时刻不一致，车辆在高速行驶时会导致同一空间障碍物在不同视角下的像素级空间错位。
1. 硬件电路拓扑与物理层链路
┌─────────────────────────────────────────────────────────────────────────────────┐
│ 智驾主域控制器 (AD DC) │
│ │
│ ┌──────────────┐ ┌───────────────────┐ ┌───────────────────┐ │
│ │ MCU │ ─FSYNC──> │ Deserializer │ ─GMSL─>│ Serializer │ │
│ │ (TC397/TC497)│ (GPIO/PWM)│ (如 MAX96712) │ (Coax) │ (如 MAX96717) │ │
│ └──────────────┘ └───────────────────┘ └─────────┬─────────┘ │
│ │ │ │ │
└─────────┼─────────────────────────────┼────────────────────────────┼────────────┘
│ (Timer Capture) │ (GPIO Pass-Through/POC) │
▼ ▼ ▼
[ 记录 PTP 时间戳 $t_0$ ] [ 嵌入 SerDes 反向帧 ] [ CMOS Sensor (如 OX08D10) ]
[ XCLK / XHS / XVS (FSYNC) ]-
FSYNC 产生源 ：由 MCU 的高精度硬件定时器（如 Aurix TC397 的 GTM/TOM 模块）输出固定频率（如 30Hz / 20Hz）的 PWM 脉冲信号。严禁使用 SoC 操作系统的 GPIO 软刷新，软刷新由于中断响应延时与 OS 调度，会引入毫秒级的抖动（Jitter）。
-
SerDes 反向通道（Backchannel）传输：FSYNC 信号输入至解串器（Deserializer，如 MAX96712 或 TI DS90UB960）的 GPI 引脚。解串器将该开关量信号时分复用（TDM）嵌入到 SerDes 同轴线（Coax/POC）的反向控制通道帧中，传输至镜头端的串行器（Serializer）。
-
GPO 控制 CMOS 曝光 ：串行器接收到反向帧后，其 GPO 引脚还原出 FSYNC 脉冲，直接拉高/拉低摄像头 CMOS Image Sensor（CIS）的
XVS或FSYNC硬件引脚，触发内部 Rolling/Global Shutter 开启曝光。
2. 时间戳对齐与软件闭环
MCU 输出 FSYNC 升沿 ────► 记录当前 PTP 时间戳 t0 ───► 将 (Frame_ID, t0) 写入共享内存
│
摄像头开始曝光 ─────────► SerDes 接收 MIPI CSI-2 图像帧 ─────► 网卡/DMA 捕获 SoF (t_SoF)
│
▼
[ 时间戳校验与对齐 ]-
时刻记录：MCU 在引脚输出 FSYNC 上升沿瞬间，硬件捕获中断锁存当前 PTP 系统时间 t_0，并把 (Frame\\_ID, t_0) 通过 PCIe/SPI 写入与 SoC 共享的内存区。
-
SoF 打标：SoC 侧的 CSI-2 接收控制器（MIPI RX）或 ISP 在接收到图像首帧（Start of Frame, SoF）时，硬件硬件模块打上本地时间戳 t_{SoF}。
-
闭环校验：驱动层校验 t_{SoF} - t_0 的物理传输延时。如果波动超过预设阈值（例如 \> 10\\,\\mu\\text{s}），说明发生了 SerDes 帧丢失或曝光滑移，会向智驾系统抛出时间同步异常 Fault。
二、 激光雷达 (LiDAR) 车载以太网 gPTP 硬同步设计
激光雷达数据量庞大（动辄几百 Mbit/s），无法使用类似 SerDes 的脉冲透传，必须依赖车载以太网进行网络协议级的高精度时间同步（IEEE 802.1AS / gPTP），同时搭配 1PPS 硬件信号作为校验/备选。
1. gPTP (IEEE 802.1AS) 硬件网卡层对时原理
gPTP 属于 PTP (IEEE 1588v2) 的汽车特定子集，运行在以太网 PHY/MAC 层。核心在于通过硬件 PHY/MAC 芯片内部的 Time Stamp Unit (TSU) 对网络报文（Pdelay_Req / Pdelay_Resp / Sync）进出物理网口的瞬间记录硬件 Counter。
Master (智驾域控 SoC/Switch MAC) Slave (激光雷达内部 FPGA/MCU)
│ │
t1 (硬件打标) ───┼────────── Sync 报文 ─────────────────────────►│ t2 (硬件打标)
│ │
t3 (硬件打标) ───┼────────── Follow_Up (带 t1) ─────────────────►│
│ │
t6 (硬件打标) ◄──┼────────── Pdelay_Req ──────────────────────────┼─── t4 (硬件打标)
│ │
t5 (硬件打标) ───┼────────── Pdelay_Resp (带 t5) ───────────────►│ t7 (硬件打标)
│ │
│ ─── Pdelay_Resp_Follow_Up (带 t6) ───────────►│ 计算链路延时 MeanPathDelay-
链路延时（MeanPathDelay）解算：
\\text{PropDelay} = \\frac{(t_6 - t_4) + (t_7 - t_5)}{2}
-
主从时钟偏差（Offset）解算：
\\text{Offset} = (t_2 - t_1) - \\text{PropDelay}
LiDAR 内部的时钟相位调整器（Servo Control）根据 \\text{Offset} 动态微调内部晶振的数控频率（NCO/PLL），使 LiDAR 内部点云点阵生成计数器与域控主时钟保持 \< 1\\,\\mu\\text{s} 的同步。
2. LiDAR 点云 Header 时间戳结构
LiDAR 内部硬件（FPGA）在将测距激光脉冲解析为 (x, y, z, \\text{Reflectivity}) 点云数据包时，打包逻辑直接读取已经被 gPTP 纠偏后的内部高精度 Counter，将时刻记录在 UDP 报文头部：
C
struct LidarPacketHeader {
uint16_t sync_flag; // 0x55AA
uint32_t timestamp_sec; // PTP 绝对时间 (秒)
uint32_t timestamp_nsec; // PTP 绝对时间 (纳秒)
uint8_t time_source; // 0x01: gPTP (IEEE 802.1AS) Locked, 0x02: 1PPS Locked
uint8_t lidar_id;
};三、 4D 毫米波雷达级联与多片硬触发同步
4D 成像毫米波雷达（如采用 NXP S32R45/MMIC 或 TI AWR2243 四片级联方案）需要通过多颗 MMIC 芯片相干合成大天线阵列。如果芯片间高频 FMCW 扫频相位或采样时钟不一致，天线阵列相干就会失效，从而无法解算出高密度的 3D/4D 点云。
1. 板级多 MMIC 芯片相位与采样硬同步
┌────────────────────────────────────────────────────────────────────────┐
│ 4D 雷达天线射频板 (RF Board) │
│ │
│ ┌───────────────────────┐ │
│ │ Master MMIC (主发射) │ │
│ └──────────┬────────────┘ │
│ │ 20GHz 本振 (LO Out) │
│ ├─────────────────────────┬─────────────────────────────┐ │
│ │ SYNC_OUT (周期脉冲) │ │ │
│ ▼ ▼ ▼ │
│ ┌───────────────────────┐ ┌───────────────────────┐ ┌───────────────────────┐│
│ │ Slave MMIC 1 (副接收) │ │ Slave MMIC 2 (副接收) │ │ Slave MMIC 3 (副接收) ││
│ └───────────────────────┘ └───────────────────────┘ └───────────────────────┘│
└────────────────────────────────────────────────────────────────────────┘-
RF 本振信号同步（LO Distribution）：Master MMIC 输出 20GHz 高频本振信号（LO），通过高频等长微带线（Length Matching Tolerance \< 0.1\\,\\text{mm}）等功率分路分配给各个 Slave MMIC，保证所有接收通道的高频混频相位严格一致。
-
Chirp 触发同步（SYNC Signal） ：Master MMIC 在每个扫频 Chirp 开始前，拉高硬引脚
SYNC_OUT，通过星型拓扑走线打入所有 Slave MMIC 的SYNC_IN引脚，确保所有通道的 ADC 采样时钟在同一纳秒内启动。
2. 4D 雷达与域控制器的时间同步（gPTP over Automotive Ethernet）
由于 4D 毫米波雷达数据量暴增（输出目标点云 + RDM 距离多普勒图），传统 CAN FD 总线带宽受限，硬件上已全面转向 100BASE-T1 / 1000BASE-T1 车载以太网。
-
对时机制：4D 雷达内部 MCU（如 S32R45）作为 gPTP Slave 节点，通过车载以太网与域控制器（gPTP Master）保持时间对齐。
-
数据对齐：雷达 DSP/NPU 计算完点云后，将该帧 Chirp 触发时的 PTP 绝对时间写入以太网 SOME/IP 或 Raw UDP 数据包 Header 中，作为上游目标级卡尔曼滤波融合（Track Level Fusion）的时序基准。
四、 总结：三类传感器硬件对时电路对比
| 传感器类型 | 主力传输总线 | 同步控制核心器件 | 物理对时信号形态 | 底层软件/驱动依赖 |
|---|---|---|---|---|
| 多摄像头 (Camera) | SerDes (Coax/POC) | MCU (PWM) + 解串器 | FSYNC (10~30Hz 硬脉冲) | GTM 硬件定时器捕获 + ISP/DMA SoF 时间戳打标 |
| 激光雷达 (LiDAR) | 车载以太网 | 域控 Switch/SoC MAC + LiDAR FPGA | gPTP 协议报文 (802.1AS) | TSU 网卡硬件打标 + 激光点云 UDP Header 时间戳插入 |
| 4D 毫米波雷达 | 车载以太网 + 板级 RF | 雷达 DSP + 级联 MMIC | 板内 LO/SYNC + 车载以太网 gPTP | 高频等长 PCB 走线硬同步 + SOME/IP 时间戳封装 |
相比 4D 毫米波雷达依赖车载以太网（100BASE-T1/1000BASE-T1）和 gPTP（IEEE 802.1AS）协议进行大带宽点云级同步，传统 3D 毫米波雷达（如角雷达、前向长距雷达）主要传输解算后的目标列表（Object/Track List），数据量较小（通常在几百 Kbps 到 2Mbps）。
因此，3D 雷达的硬件物理链路广泛采用 CAN FD，其时间同步设计属于典型的"带外网络时间同步 + 帧周期打标"架构。
一、 3D 毫米波雷达 CAN FD 时间同步核心原理
由于 CAN FD 物理层无法像以太网 PHY 芯片那样提供高精度的硬件级 TSU（Time Stamp Unit）打标，因此其时间同步依赖于 AUTOSAR CAN Time Synchronization (CanTSyn / ISO 23150 / AUTOSAR Classic) 协议。
其同步机制分为两个阶段：
-
全局时间基准建立：域控（Master）定期通过 CAN FD 总线向 3D 雷达（Slave）广播标准时间同步报文。
-
点云/目标帧时间戳对齐：雷达内部 MCU 根据接收到的全局时间，为自身生成的毫米波目标点/轨迹打上 UTC 或整车 PTP 时间戳，并在 CAN FD 数据帧 Header 或 Tail 中带回域控。
二、 CAN FD 时间同步协议与报文交互（AUTOSAR CanTSyn）
智驾域控 (Time Master) 3D 毫米波雷达 (Time Slave)
│ │
│ ─── SYNC 报文 (包含 Master 本地计数器值 t1) ─────────►│ 雷达接收，记录本地时间 t2
│ │
│ ─── FUP 报文 (Follow-Up，带上绝对 PTP/UTC 时间 $T_1$) ─►│ 雷达计算全局时间偏移
│ │
│ │ [ 雷达内部雷达波 Chirp 扫频 ]
│ │ [ DSP/MCU 目标解算与卡尔曼滤波 ]
│ │
│ ◄── CAN FD 数据帧 (包含 Header 中的采样时间戳 $T_s$) ─-│ 域控接收并校验1. 两次报文握手对时（SYNC + FUP）
-

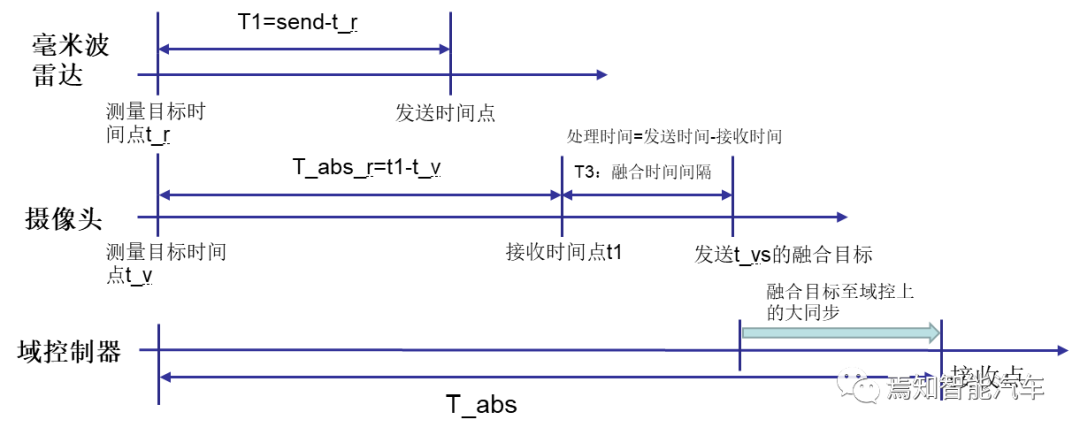

SYNC 报文：Master 在时刻 t_1 发送 SYNC 报文，Slave 网卡中断在时刻 t_2 接收到该报文。
-
FUP (Follow-Up) 报文：Master 将 t_1 对应的全局绝对时间 T_1 写入 FUP 报文并紧接着发送给 Slave。
-
时钟偏移计算（Offset Calculation）：
雷达 Slave 接收到 T_1 后，忽略极小的 CAN 传输延时（通常 \< 100\\,\\mu\\text{s}），解算当前雷达内部全局时间 T_{\\text{global}}：
T_{\\text{global}} \\approx T_1 + (t_{\\text{current}} - t_2)
2. 雷达目标帧打标与回传（Object Data Frame）
3D 雷达在完成一帧 Chirp 扫频与信号处理（FFT + CFAR + 目标跟踪）后，将目标列表打包通过 CAN FD 回传给域控。在数据帧中封装采样时刻的时间戳：
C
// 3D 毫米波雷达 CAN FD 目标帧 Header 示例
typedef struct {
uint8_t message_id; // 报文 ID
uint8_t target_count; // 本帧目标数量
uint32_t timestamp_ms; // 采样/Chirp 发射瞬间的全局时间戳 (毫秒/微秒)
uint8_t sync_status; // 时间同步状态 (0x00: Unsynced, 0x01: Synced)
uint8_t rolling_counter; // 循环计数器 (防丢帧/重放攻击)
} __attribute__((packed)) RadarFrameHeader_t;三、 3D 雷达 CAN FD 时间同步的硬件与软件改进设计
在追求更高精度（\\le 100\\,\\mu\\text{s}）的工程实践中，普通的 CAN 软件中断打标会受到 CAN 总线仲裁退避（Bus Arbitration Delay） 与 MCU 中断响应延迟（ISR Latency） 的影响。为此，硬件与驱动层通常引入以下两种优化：
1. 硬件 CAN 控制器时间戳打标（Hardware CAN Timestamping）
-
方案：采用集成硬件时间戳捕获模块的 CAN FD 控制器（如 NXP S32K / Infineon Aurix TC2x/TC3x 系列中的 CAN RAM/Message RAM 功能）。
-
逻辑 ：当 CAN 帧的 SOF（Start of Frame，帧起始位） 出现于 CAN 总线上时，硬件计数器立即自动锁存当前的 Timer 值，完全绕过 MCU 中断，消除操作系统调度带来的抖动（Jitter 从 几毫秒 降至 \< 1\\,\\mu\\text{s}）。
2. 外置硬触发对时线（Hard-Pulse Assisted CAN FD，可选高级方案）
对于某些对融合精度要求极高（如高速 NOA 角雷达）的 3D 雷达系统，单纯靠 CAN 报文对时精度仍然受限（仲裁延迟不可控）。硬件设计上会增加一根 GPIO 硬件硬脉冲线：
┌────────────────────────────────────────────────────────┐
│ 智驾域控制器 (AD Controller) │
│ │
│ [ MCU (如 TC397) ] ─── 10Hz/20Hz Sync Pulse (GPIO) ──┼───┐ (硬件引脚硬拉高)
│ │ │ │
│ └───────── CAN FD (AUTOSAR CanTSyn) ────────┼─┐ │
└────────────────────────────────────────────────────────┘ │ │
│ │
▼ ▼
┌──────────────────────┐
│ 3D 毫米波雷达 (Slave)│
└──────────────────────┘- 逻辑 ：域控 MCU 定期发出 10Hz / 20Hz 的硬件 Sync Pulse 触发引脚，雷达 MCU 硬件捕获该脉冲作为 Chirp 扫频开始的硬触发信号；同时，雷达通过 CAN FD 接收整车 UTC 时间。这种方式将硬触发 与软件时间戳结合，实现了微秒级的硬件曝光/扫频对齐。
四、 3D 雷达（CAN FD）与 4D 雷达（以太网）同步方案对比
| 维度 | 3D 毫米波雷达 | 4D 毫米波雷达 |
|---|---|---|
| 物理总线 | CAN FD (500Kbps ~ 2Mbps/5Mbps) | 车载以太网 (100BASE-T1 / 1000BASE-T1) |
| 对时协议 | AUTOSAR CanTSyn (ISO 23150 / CAN TS) | gPTP (IEEE 802.1AS) / PTP (IEEE 1588v2) |
| 同步精度 | \\sim 1\\,\\text{ms}（硬件打标可达 100\\,\\mu\\text{s}） | \< 1\\,\\mu\\text{s} |
| 数据吞吐 | 低（仅输出解算后的点/目标列表） | 极高（需输出高密度 3D 点云/RDM 矩阵） |
| 板级硬同步 | 无须板级 RF 相干（单 MMIC 芯片） | 需要板级 LO 本振与多 MMIC 芯片级联硬触发 |
| 成本与复杂度 | 极低，接口简单 | 较高，需要 PHY 芯片与复杂的以太网 Switch 路由 |
简短结论 ：FSYNC 信号的物理源头就是 MCU。数据走"摄像头 \\rightarrow SoC"，控制与触发走"MCU \\rightarrow 解串器"，两者在解串器和域控内部完成逻辑上的交叉与时间交汇。
一、 硬件链路与信号流向全景
在域控板卡设计中，MCU 与 SoC、解串器（Deserializer）、摄像头串行器（Serializer）之间的硬件连接关系如下：
┌──────────────────────────────────────────────┐
│ 主域控制器板卡 (AD DC) │
│ │
┌──────────┐ │ ┌────────────┐ FSYNC 脉冲 ┌───────────┐ │
│ Camera │ │ │ MCU ├──────────────>│ │ │
│ Sensor │ │ │ (TC397等) │ (定时器 GPIO) │ │ │
└────▲─────┘ │ └─────┬──────┘ │ │ │
│ │ │ PCIe / SPI │ │ │
FSYNC│ │ ▼ (时间戳与状态透传) │ 解串器 │ │
脉冲 │ (同轴线)│ ┌────────────┐ │Deserializer│ │
┌────┴─────┐ │ │ SoC │ MIPI CSI-2 │(如MAX96712)│ │
│Serializer│◄─┼──┤(Orin/Thor) │◄─────────────┤ │ │
└──────────┘ │ └────────────┘ (高清图像数据流)└─────▲─────┘ │
└──────────────────────────────────────┼───────┘
│
同轴电缆 (PoC: 视频+电源+控制)-
控制/触发流（MCU 驱动，向下控制）：
-
源头：MCU 内部拥有硬实时定时器（如 InfiniEon AURIX 的 GTM 模块），能以极高的精度（微秒/纳秒级抖动）产生固定频率（如 30Hz）的 PWM 脉冲。
-
传输 ：MCU 将此 FSYNC 脉冲引脚直接连到解串器 的
GPI（General Purpose Input）输入引脚。 -
透传 ：解串器通过同轴电缆的反向通道（Backchannel），将 FSYNC 信号"打包"传给摄像头的串行器 ，串行器通过
GPO引脚将脉冲拉高，触发摄像头 CMOS 开始曝光。
-
-
数据流（SoC 接收，向上吞吐）：
-
摄像头曝光完成后，CMOS 芯片吐出 MIPI 数据，串行器打包发送给解串器。
-
解串器解包后，通过 MIPI CSI-2 物理接口 直接吐给 SoC（因为 SoC 内部有硬件 ISP、NPU 和海量 DMA 带宽，适合处理图像大数据；而 MCU 算力和接口带宽根本吃不下 MIPI 数据）。
-
二、 为什么不直接让 SoC 发送 FSYNC？
既然解串器的 CSI-2 连在 SoC 上，让 SoC 的 GPIO 直接发 FSYNC 控曝光岂不更顺手？工程上严禁这样做的主要原因有两点：
-
Linux / QNX 系统的硬件抖动（Jitter）不可控：
SoC 运行的是复杂的非实时（或软实时）操作系统（如 Linux/QNX），存在频繁的中断响应延迟、进程调度和上下文切换。如果由 SoC 软刷新 GPIO 发送 FSYNC，脉冲的时间抖动可能达到 毫秒级（ms），这会导致图像曝光时刻无法精确对齐。
-
MCU 是整车时间基准（Time Master）的物理锚点：
硬实时 MCU 运行的是 AUTOSAR RTOS，且通常直接通过硬件 PPS 引脚与 GNSS/IMU 绑定。MCU 锁存的时间就是整车的 UTC 绝对时间。由 MCU 统一触发 FSYNC，能从源头上保证"曝光触发时刻"与"GNSS/IMU 采样时刻"在物理硬件层面的绝对同步。
三、 跨芯片的时间戳（Timestamp）闭环机制
虽然图像发给了 SoC，而 FSYNC 来自 MCU，系统是如何把"某张图像"和"绝对时间戳"匹配起来的？
MCU 触发 FSYNC (上升沿)
│
├─── 1. 硬件捕获当前 PTP 绝对时间 t0
│
├─── 2. 通过 PCIe/SPI 机制告诉 SoC ："帧号 N 的曝光时刻是 t0"
│
└─► 脉冲到达摄像头 ─► 摄像头曝光并输出图像 ─► 解串器 ─► SoC MIPI CSI-2 接收
│
SoC 驱动将图像数据与 t0 绑定-
时钟交汇 ：MCU 在引脚发高 FSYNC 上升沿的同一瞬间，硬件定时器锁存当前的全局 PTP 系统时间 t_0。
-
数据交汇：MCU 将 (Frame\\_ID, t_0) 通过高速跨片总线（如 PCIe 或 SPI）发送给 SoC 的摄像机驱动程序（Camera Driver）。
-
对齐绑定：当 SoC 的 MIPI 接收模块拿到解串器送进来的图像帧（SoF）时，驱动程序将该帧图像与 MCU 传上来的 t_0 进行匹配绑定，最终送给 BEV/Occupancy 感知算法使用。
四、 架构变形：解串器自发 FSYNC 模式
在某些简化方案中，为了省去 MCU 到解串器的走线，也会采用解串器内部晶振自发 FSYNC 模式（Internal Frame Sync）：
-
解串器芯片内部配置定时寄存器，由解串器自身的 PLL 产生 30Hz 脉冲触发摄像头。
-
缺点 ：这种模式属于"自由跑（Free-running）"，解串器的内部晶振存在温漂，且无法与 GNSS/IMU 的 1PPS 信号进行硬件硬拉对齐，因此在追求微秒级同步的高阶自动驾驶（如 Highway NOA、Urban NOA）中，MCU 硬件引脚触发依然是绝对的主流标准。
