利用可再生能源驱动电解水制氢，是绿色氢能研究的重要方向之一。相比传统纯水电解，直接利用海水作为原料具有资源丰富等特点，但复杂的离子环境也对电极材料提出了更高要求。
尤其是在阳极析氧反应（OER）过程中，除了反应动力学较慢外，还需要面对氯离子引起的腐蚀以及竞争性析氯反应（CER）。因此，如何兼顾催化活性、结构稳定性以及高电流密度下的长期工作能力，是海水电解研究中的重要问题。

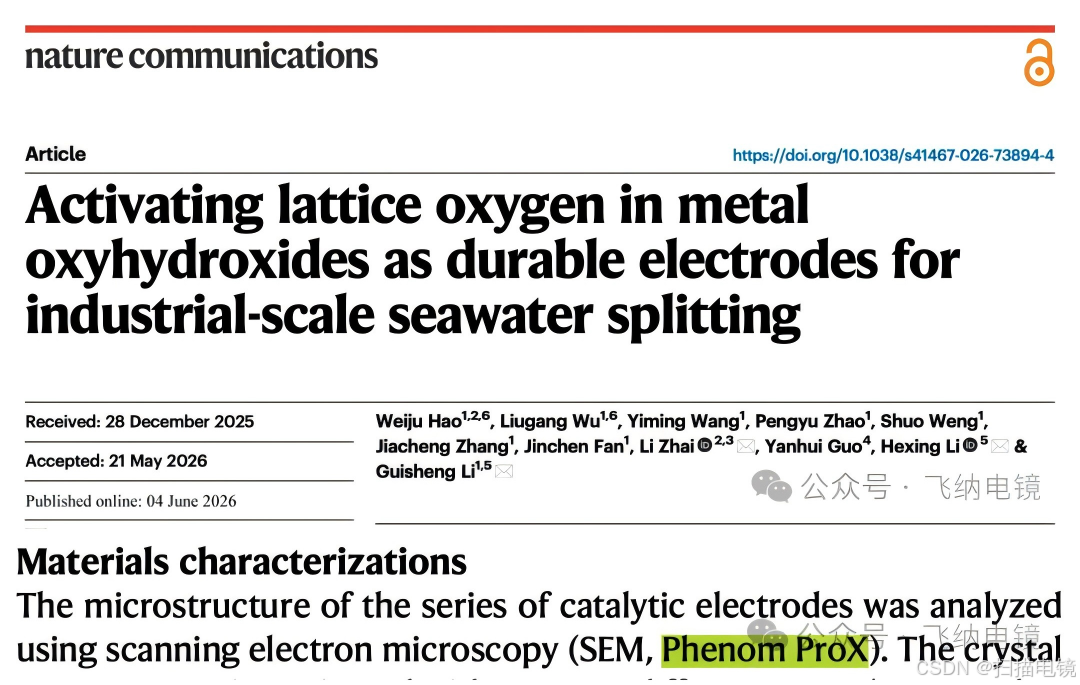

近期，上海理工大学、南京理工大学等单位的研究团队在《Nature Communications》发表论文：
Activating lattice oxygen in metal oxyhydroxides as durable electrodes for industrial-scale seawater splitting
DOI：10.1038/s41467-026-73894-4
研究团队通过硼掺杂和钴元素调控，构建了硼掺杂钴铁羟基氧化物纳米片电极 B-FeCoOOH，并围绕其微观结构、元素组成、缺陷状态及催化过程中的结构演变进行了系统研究。
在材料微观表征过程中，研究使用了飞纳电镜 Phenom ProX 扫描电子显微镜及 EDS 能谱分析，对催化电极的表面形貌和元素分布进行了观察。
1. 海水电解阳极材料面临哪些问题？
在电解水反应中，阴极主要发生析氢反应（HER），阳极则进行析氧反应（OER）。
对于海水体系而言，阳极环境更加复杂。一方面，OER 本身属于多电子转移过程，反应动力学相对缓慢；另一方面，海水中大量存在的氯离子可能引起析氯副反应以及材料腐蚀。
IrO₂、RuO₂ 等贵金属催化材料具有较好的析氧性能，但从材料成本和资源储量角度考虑，大规模应用仍存在一定限制。
因此，Fe、Co、Ni 等过渡金属形成的羟基氧化物逐渐成为电催化研究中的重要材料体系。
例如：
- FeOOH
- CoOOH
- NiOOH
这些材料具有较为丰富的元素储量，同时能够在碱性条件下表现出一定的催化活性。
但传统金属羟基氧化物仍然存在一个矛盾：
提高晶格氧参与程度有利于提升反应活性，但同时可能形成氧空位并引起结构稳定性下降。
如何在活性和稳定性之间获得平衡，成为材料设计的关键。
2. B-FeCoOOH 纳米片电极的构建
针对这一问题，研究团队设计了 B-FeCoOOH 纳米片结构。
其基本思路是在铁泡沫基底表面原位构筑催化材料，并通过 B 和 Co 的引入调控材料局部结构和电子状态。
首先，以铁泡沫作为导电基底，通过酸刻蚀及 NaBH₄ 处理，在其表面形成硼掺杂 FeOOH 纳米片。
随后进一步引入 Co 离子，对晶格结构进行调节，最终得到具有局部晶格无序特征的 B-FeCoOOH 纳米片。
这种方式能够直接在基底表面形成自支撑催化电极，无需额外将催化剂粉末与粘结剂混合后再涂覆到集流体上。
研究中还制备了面积达到 10 cm × 10 cm 的电极，用于进一步验证该材料体系扩大制备尺寸的可行性。
3. SEM 观察纳米片微观结构
材料制备完成之后，首先需要确认催化剂是否按照预期形成目标微观结构。
研究人员利用扫描电子显微镜（SEM）对电极表面进行了观察。
SEM 图像可以看到，在经过原位生长后，铁泡沫表面形成了大量相互连接的纳米片结构，并进一步组成多孔网络。
对于电催化材料而言，这类开放式纳米结构具有一定研究意义。
一方面，纳米片结构能够提供较大的固液接触界面；另一方面，多孔结构有利于电解液进入材料内部，使反应物能够接触更多潜在的催化位点。
通过 SEM 图像，还可以进一步观察：
- 纳米片的整体形貌；
- 纳米片之间的连接状态；
- 表面多孔结构；
- 材料在基底上的生长情况；
- 不同区域之间的形貌均匀性。
该研究中的相关扫描电镜表征采用飞纳电镜 Phenom ProX 完成。
4. EDS 分析元素分布
仅观察表面形貌还不足以判断材料是否按照预期完成元素掺杂。
因此，研究人员进一步结合 EDS 能谱对样品进行了元素分析。
EDS 面分布结果显示，Fe、Co、B 和 O 等元素分布于纳米片区域。
其中，Co 元素的出现可以用于辅助确认 Co 已成功引入材料体系，而 B 元素的分布则与硼掺杂过程相对应。
SEM 和 EDS 在这类材料研究中承担的任务并不相同。
SEM 主要回答：
材料"长成了什么样"？
而 EDS 主要用于分析：
这个区域"包含哪些元素，以及这些元素如何分布"？
将两种信息结合起来，可以从微观形貌和元素组成两个维度对材料结构进行验证。
5. 氧空位与晶格氧机制

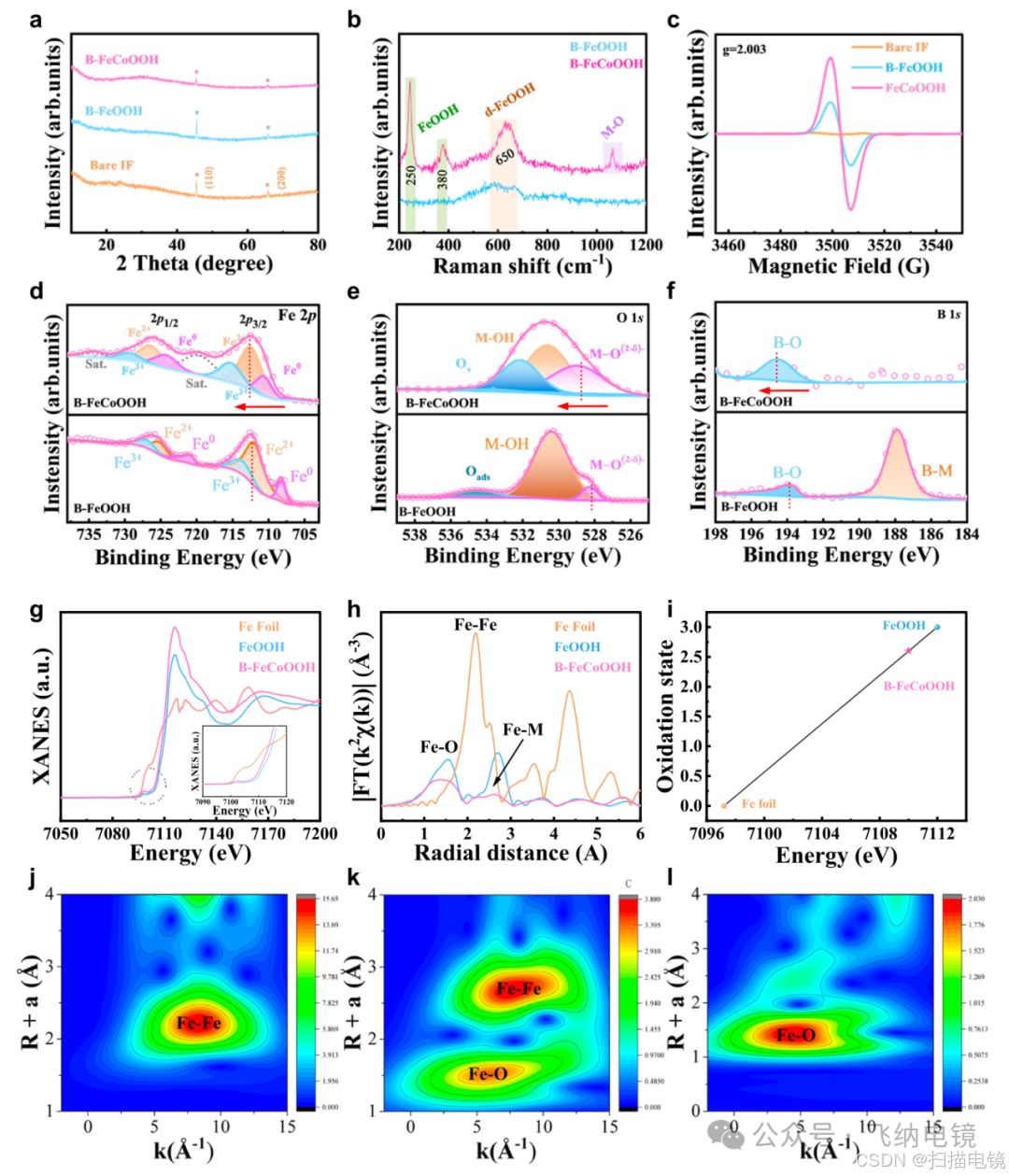

为了进一步解释 B-FeCoOOH 的催化行为，研究人员还结合 XRD、Raman、EPR、XPS 和 X 射线吸收谱等多种表征手段，对材料的电子结构与缺陷状态进行了研究。
结果表明，Co 掺杂能够促进 Fe-O-Co 结构形成，并与氧空位产生有关。
氧空位会对材料局部电子环境产生影响，同时可能改变反应过程中电子传输以及中间体吸附等行为。
研究认为，这种结构调控能够促进晶格氧参与析氧反应。
从材料设计角度来看，这里的关键并不是简单增加缺陷数量，而是需要控制缺陷、电子结构以及晶格稳定性之间的关系。
过多或不可控的氧空位同样可能造成晶体结构失稳，因此如何形成可以参与反应、同时又能够维持材料主体结构的缺陷状态，是该工作的一个重要研究方向。
6. 催化过程中发生动态表面重构
催化剂在反应开始之前观察到的结构，并不一定等同于真正参与催化反应时的结构。

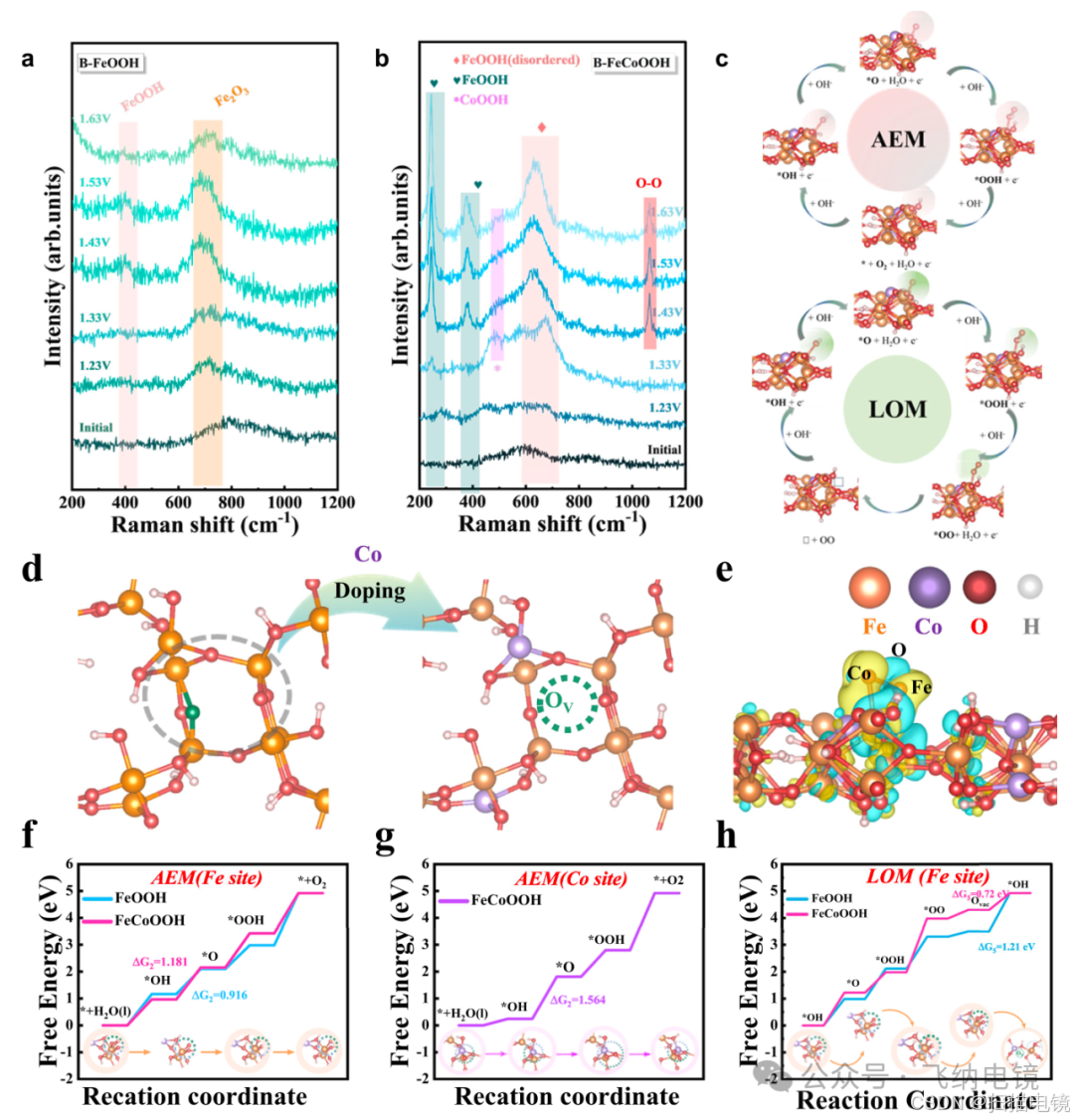

因此，研究团队进一步通过原位 Raman 以及反应后的材料表征，对电催化过程中的结构变化进行了分析。
研究发现，在反应过程中，B 元素逐渐发生迁移，同时材料表面形成无定形 Fe/Co 羟基氧化物层。
与此同时，氧空位参与反应，而主体晶体结构能够保持相对稳定。
也就是说，催化材料表面会在工作过程中发生一定程度的动态重构。
这种现象在电催化研究中具有重要意义。
真正决定催化性能的结构，不一定完全等同于材料合成完成后的初始结构，而可能是材料在实际电化学环境中形成的动态工作状态。
因此，在理解催化剂性能时，需要将初始形貌、元素组成、缺陷结构和工作过程中的结构变化结合起来分析。
7. SEM-EDS 在电催化材料研究中的作用
从这项研究可以看到，电催化材料性能分析通常需要多种表征技术共同完成。
例如：
SEM 用于观察表面形貌和纳米结构；
EDS 用于分析元素组成及空间分布；
XRD 用于研究晶体结构；
XPS、EPR 等技术用于分析元素化学状态和缺陷；
Raman 及原位 Raman 可以帮助研究反应过程中的结构变化。
不同技术所回答的问题并不相同。
其中，SEM 与 EDS 的组合更适合作为材料微观结构分析的基础手段之一，通过形貌与成分信息的对应，可以帮助研究人员确认：
目标结构是否形成、掺杂元素是否成功引入，以及不同区域是否具有一致的结构和成分特征。
本研究中采用的飞纳电镜 Phenom ProX 将扫描电镜成像和 EDS 元素分析集成在同一系统中，用于完成 B-FeCoOOH 催化电极相关的微观形貌和元素分布表征。
总结
这项发表于《Nature Communications》的研究围绕海水电解阳极催化材料，构建了 B-FeCoOOH 纳米片电极，并通过元素掺杂、缺陷调控和动态表面重构等方式研究晶格氧参与反应时活性与稳定性的关系。
从材料表征角度来看，研究也展示了一套比较典型的分析思路：
先利用 SEM 确认微观结构，再结合 EDS 判断元素组成与空间分布，随后通过 XRD、XPS、EPR、Raman 等技术进一步分析晶体结构、电子状态、缺陷及反应过程中的动态变化。
对于电催化、电池、功能材料等研究领域而言，仅依靠单一表征往往难以完整解释材料性能。将微观形貌、元素分布、缺陷结构及工作状态下的结构变化结合起来，更有利于理解材料结构与性能之间的关系。
