专栏前言

上一篇我们构建了三级看门狗可靠性体系 ，实现了故障自动检测与自愈，保障了系统长时间运行的稳定性。

但对于大量物联网终端、户外电池供电设备、可穿戴设备来说，另一个核心指标就是功耗------功耗直接决定电池续航、供电成本、设备部署场景，是工业级物联网产品的核心竞争力之一。

很多新手对低功耗的理解停留在"进入休眠就行"，但实际工程中低功耗是系统性工程：不同休眠等级的功耗差可达上万倍，唤醒源配置决定了设备的响应性，外设状态、GPIO电平、时钟源都可能成为漏电的"隐形杀手"。

ESP32提供了完整的分级低功耗体系，从运行时动态调频到多级休眠，配合丰富的唤醒源，可以在功耗与性能之间找到最优平衡。

本篇一次性讲透ESP-IDF下的完整低功耗方案：

模式分级原理 → 深度/轻度/调制解调器三级休眠 → 定时/外部/触摸多唤醒源 → 动态电源管理调频 → 外设低功耗适配 → 漏电排查与优化 → 最佳实践与踩坑汇总

全程配可编译源码+架构图解，零基础也能设计出工业级的低功耗设备。

一、低功耗模式核心基础

1. 分级功耗体系

ESP32 采用分级低功耗设计，共分为四个核心运行模式，功耗从高到低依次为：主动模式 → 调制解调器睡眠 → 轻度睡眠 → 深度睡眠。等级越高，功耗越低，但唤醒延迟越长、保留的状态越少。

核心设计思路：根据当前业务需求，选择最低功耗的运行模式，在满足功能的前提下最大化续航。

2. 四种模式核心对比

模式 CPU状态 WiFi/蓝牙 内存状态 典型功耗 唤醒时间 典型应用
主动模式（Active） 全速运行 可开启 全部保留 ~80mA（全速） 0 正常业务处理、高速通信
调制解调器睡眠（Modem Sleep） CPU运行 关闭 全部保留 ~20mA 0 间歇通信、本地处理为主
轻度睡眠（Light Sleep） 时钟暂停 关闭 全部保留 ~0.8mA 微秒级 快速响应、间歇工作、保留状态
深度睡眠（Deep Sleep） 断电 关闭 仅RTC内存保留 ~10μA 毫秒级 长续航电池设备、定时采集

注意：功耗数值为典型值，具体与外设配置、时钟频率、芯片型号有关。深度睡眠功耗可以做到微安级，是电池供电设备的核心模式。

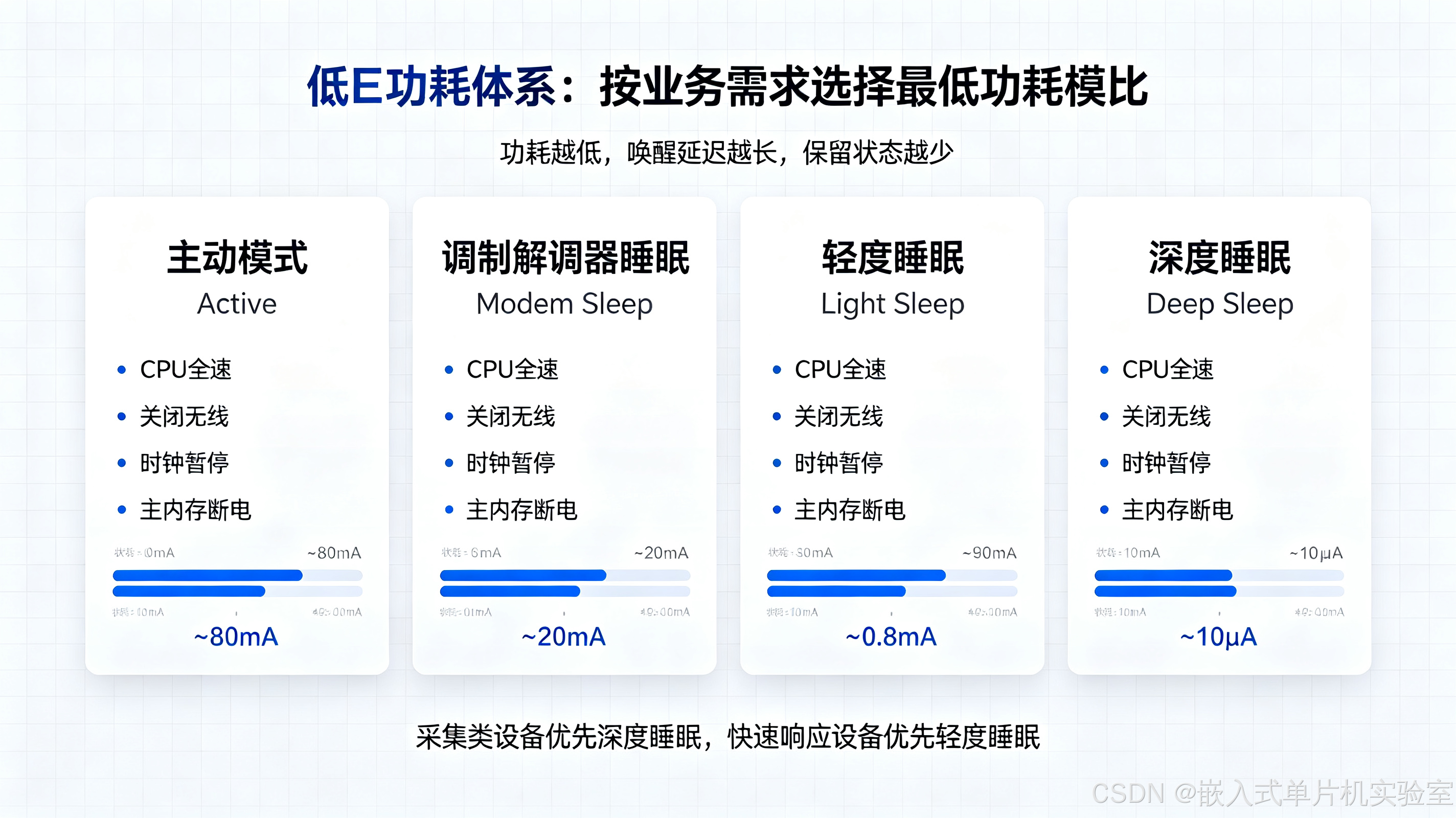

ESP32 四种低功耗模式分级与功耗对比：
#mermaid-svg-CayHKHU1tMjPCK4G{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-CayHKHU1tMjPCK4G .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-CayHKHU1tMjPCK4G .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-CayHKHU1tMjPCK4G .error-icon{fill:#552222;}#mermaid-svg-CayHKHU1tMjPCK4G .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-CayHKHU1tMjPCK4G .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-CayHKHU1tMjPCK4G .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-CayHKHU1tMjPCK4G .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-CayHKHU1tMjPCK4G .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-CayHKHU1tMjPCK4G .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-CayHKHU1tMjPCK4G .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-CayHKHU1tMjPCK4G .marker{fill:#333333;stroke:#333333;}#mermaid-svg-CayHKHU1tMjPCK4G .marker.cross{stroke:#333333;}#mermaid-svg-CayHKHU1tMjPCK4G svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-CayHKHU1tMjPCK4G p{margin:0;}#mermaid-svg-CayHKHU1tMjPCK4G .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-CayHKHU1tMjPCK4G .cluster-label text{fill:#333;}#mermaid-svg-CayHKHU1tMjPCK4G .cluster-label span{color:#333;}#mermaid-svg-CayHKHU1tMjPCK4G .cluster-label span p{background-color:transparent;}#mermaid-svg-CayHKHU1tMjPCK4G .label text,#mermaid-svg-CayHKHU1tMjPCK4G span{fill:#333;color:#333;}#mermaid-svg-CayHKHU1tMjPCK4G .node rect,#mermaid-svg-CayHKHU1tMjPCK4G .node circle,#mermaid-svg-CayHKHU1tMjPCK4G .node ellipse,#mermaid-svg-CayHKHU1tMjPCK4G .node polygon,#mermaid-svg-CayHKHU1tMjPCK4G .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-CayHKHU1tMjPCK4G .rough-node .label text,#mermaid-svg-CayHKHU1tMjPCK4G .node .label text,#mermaid-svg-CayHKHU1tMjPCK4G .image-shape .label,#mermaid-svg-CayHKHU1tMjPCK4G .icon-shape .label{text-anchor:middle;}#mermaid-svg-CayHKHU1tMjPCK4G .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-CayHKHU1tMjPCK4G .rough-node .label,#mermaid-svg-CayHKHU1tMjPCK4G .node .label,#mermaid-svg-CayHKHU1tMjPCK4G .image-shape .label,#mermaid-svg-CayHKHU1tMjPCK4G .icon-shape .label{text-align:center;}#mermaid-svg-CayHKHU1tMjPCK4G .node.clickable{cursor:pointer;}#mermaid-svg-CayHKHU1tMjPCK4G .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-CayHKHU1tMjPCK4G .arrowheadPath{fill:#333333;}#mermaid-svg-CayHKHU1tMjPCK4G .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-CayHKHU1tMjPCK4G .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-CayHKHU1tMjPCK4G .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-CayHKHU1tMjPCK4G .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-CayHKHU1tMjPCK4G .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-CayHKHU1tMjPCK4G .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-CayHKHU1tMjPCK4G .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-CayHKHU1tMjPCK4G .cluster text{fill:#333;}#mermaid-svg-CayHKHU1tMjPCK4G .cluster span{color:#333;}#mermaid-svg-CayHKHU1tMjPCK4G div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-CayHKHU1tMjPCK4G .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-CayHKHU1tMjPCK4G rect.text{fill:none;stroke-width:0;}#mermaid-svg-CayHKHU1tMjPCK4G .icon-shape,#mermaid-svg-CayHKHU1tMjPCK4G .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-CayHKHU1tMjPCK4G .icon-shape p,#mermaid-svg-CayHKHU1tMjPCK4G .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-CayHKHU1tMjPCK4G .icon-shape .label rect,#mermaid-svg-CayHKHU1tMjPCK4G .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-CayHKHU1tMjPCK4G .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-CayHKHU1tMjPCK4G .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-CayHKHU1tMjPCK4G :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 唤醒时间：0
唤醒时间：0
唤醒时间：微秒级
唤醒时间：毫秒级
主动模式

~80mA

全速运行
调制解调器睡眠

~20mA

关闭WiFi/蓝牙
轻度睡眠

~0.8mA

CPU时钟暂停
深度睡眠

~10μA

仅RTC保留

二、各模式详细解析与进入方式

1. 主动模式与动态电源管理

主动模式是系统正常运行的模式，CPU全速运行，所有外设可用。

但主动模式不代表只能满功耗运行，ESP-IDF 提供了动态电源管理框架（esp_pm），可以根据CPU负载自动调节时钟频率和内核电压，在不影响业务的前提下降低运行功耗。

  • 调频策略：支持最高性能、自适应、最小功耗三种模式
  • 自动调频：CPU负载高时提升频率，负载低时降低频率
  • 适配场景：性能波动大的场景，比如平时低负载运行，通信时临时提升性能

2. 调制解调器睡眠

调制解调器睡眠的核心是关闭WiFi、蓝牙等无线调制解调器，CPU和内存保持正常运行。

  • 进入方式：关闭WiFi/蓝牙后自动进入，或者通过电源管理框架配置
  • 适用场景：以本地数据采集、控制为主，间隔性联网上报的设备
  • 核心收益：关闭无线部分可以降低约70%的运行功耗

3. 轻度睡眠

轻度睡眠模式下，CPU时钟暂停，外设停止工作，内存内容完整保留，唤醒后可以立刻继续运行，无需重新初始化。

  • 核心特点：唤醒速度快（微秒级），完全保留运行状态，功耗比调制解调器睡眠低一个数量级
  • 进入方式：自动轻度睡眠（配置电源管理后，空闲自动进入），或者手动进入
  • 唤醒源：定时器、GPIO外部中断、触摸中断、UART等
  • 适用场景：需要快速响应、不能丢失运行状态的间歇工作设备

4. 深度睡眠

深度睡眠是功耗最低的模式，主CPU、大部分外设、主内存全部断电，只有RTC控制器、RTC内存、唤醒源电路保持工作。

  • 核心特点：功耗极低（微安级），但唤醒后系统完全重启，相当于重新开机，主内存内容丢失
  • 数据保留：可以将关键数据保存在RTC内存中，唤醒后可以读取
  • 唤醒源：RTC定时器、GPIO外部唤醒、触摸唤醒、ULP协处理器唤醒
  • 适用场景：电池供电、长续航、定时工作的采集类设备，比如温湿度节点、烟感探测器

深度睡眠与轻度睡眠状态保留对比：
#mermaid-svg-BgQmyl6anyiUpUji{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-BgQmyl6anyiUpUji .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-BgQmyl6anyiUpUji .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-BgQmyl6anyiUpUji .error-icon{fill:#552222;}#mermaid-svg-BgQmyl6anyiUpUji .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-BgQmyl6anyiUpUji .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-BgQmyl6anyiUpUji .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-BgQmyl6anyiUpUji .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-BgQmyl6anyiUpUji .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-BgQmyl6anyiUpUji .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-BgQmyl6anyiUpUji .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-BgQmyl6anyiUpUji .marker{fill:#333333;stroke:#333333;}#mermaid-svg-BgQmyl6anyiUpUji .marker.cross{stroke:#333333;}#mermaid-svg-BgQmyl6anyiUpUji svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-BgQmyl6anyiUpUji p{margin:0;}#mermaid-svg-BgQmyl6anyiUpUji .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-BgQmyl6anyiUpUji .cluster-label text{fill:#333;}#mermaid-svg-BgQmyl6anyiUpUji .cluster-label span{color:#333;}#mermaid-svg-BgQmyl6anyiUpUji .cluster-label span p{background-color:transparent;}#mermaid-svg-BgQmyl6anyiUpUji .label text,#mermaid-svg-BgQmyl6anyiUpUji span{fill:#333;color:#333;}#mermaid-svg-BgQmyl6anyiUpUji .node rect,#mermaid-svg-BgQmyl6anyiUpUji .node circle,#mermaid-svg-BgQmyl6anyiUpUji .node ellipse,#mermaid-svg-BgQmyl6anyiUpUji .node polygon,#mermaid-svg-BgQmyl6anyiUpUji .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-BgQmyl6anyiUpUji .rough-node .label text,#mermaid-svg-BgQmyl6anyiUpUji .node .label text,#mermaid-svg-BgQmyl6anyiUpUji .image-shape .label,#mermaid-svg-BgQmyl6anyiUpUji .icon-shape .label{text-anchor:middle;}#mermaid-svg-BgQmyl6anyiUpUji .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-BgQmyl6anyiUpUji .rough-node .label,#mermaid-svg-BgQmyl6anyiUpUji .node .label,#mermaid-svg-BgQmyl6anyiUpUji .image-shape .label,#mermaid-svg-BgQmyl6anyiUpUji .icon-shape .label{text-align:center;}#mermaid-svg-BgQmyl6anyiUpUji .node.clickable{cursor:pointer;}#mermaid-svg-BgQmyl6anyiUpUji .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-BgQmyl6anyiUpUji .arrowheadPath{fill:#333333;}#mermaid-svg-BgQmyl6anyiUpUji .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-BgQmyl6anyiUpUji .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-BgQmyl6anyiUpUji .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BgQmyl6anyiUpUji .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-BgQmyl6anyiUpUji .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BgQmyl6anyiUpUji .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-BgQmyl6anyiUpUji .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-BgQmyl6anyiUpUji .cluster text{fill:#333;}#mermaid-svg-BgQmyl6anyiUpUji .cluster span{color:#333;}#mermaid-svg-BgQmyl6anyiUpUji div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-BgQmyl6anyiUpUji .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-BgQmyl6anyiUpUji rect.text{fill:none;stroke-width:0;}#mermaid-svg-BgQmyl6anyiUpUji .icon-shape,#mermaid-svg-BgQmyl6anyiUpUji .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BgQmyl6anyiUpUji .icon-shape p,#mermaid-svg-BgQmyl6anyiUpUji .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-BgQmyl6anyiUpUji .icon-shape .label rect,#mermaid-svg-BgQmyl6anyiUpUji .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BgQmyl6anyiUpUji .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-BgQmyl6anyiUpUji .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-BgQmyl6anyiUpUji :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 深度睡眠 Deep Sleep
主CPU断电
大部分外设断电
主内存断电
仅RTC控制器/内存工作
轻度睡眠 Light Sleep
CPU时钟暂停
外设停止工作
内存内容完整保留
唤醒后立即继续运行
唤醒时间：微秒级

无需重新初始化
唤醒时间：毫秒级

系统完全重启

三、实战1：深度睡眠 + 定时唤醒（最常用）

深度睡眠 + 定时唤醒工作流程：
#mermaid-svg-QhufK95CAWMcbE0M{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-QhufK95CAWMcbE0M .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-QhufK95CAWMcbE0M .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-QhufK95CAWMcbE0M .error-icon{fill:#552222;}#mermaid-svg-QhufK95CAWMcbE0M .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-QhufK95CAWMcbE0M .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-QhufK95CAWMcbE0M .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-QhufK95CAWMcbE0M .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-QhufK95CAWMcbE0M .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-QhufK95CAWMcbE0M .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-QhufK95CAWMcbE0M .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-QhufK95CAWMcbE0M .marker{fill:#333333;stroke:#333333;}#mermaid-svg-QhufK95CAWMcbE0M .marker.cross{stroke:#333333;}#mermaid-svg-QhufK95CAWMcbE0M svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-QhufK95CAWMcbE0M p{margin:0;}#mermaid-svg-QhufK95CAWMcbE0M .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-QhufK95CAWMcbE0M .cluster-label text{fill:#333;}#mermaid-svg-QhufK95CAWMcbE0M .cluster-label span{color:#333;}#mermaid-svg-QhufK95CAWMcbE0M .cluster-label span p{background-color:transparent;}#mermaid-svg-QhufK95CAWMcbE0M .label text,#mermaid-svg-QhufK95CAWMcbE0M span{fill:#333;color:#333;}#mermaid-svg-QhufK95CAWMcbE0M .node rect,#mermaid-svg-QhufK95CAWMcbE0M .node circle,#mermaid-svg-QhufK95CAWMcbE0M .node ellipse,#mermaid-svg-QhufK95CAWMcbE0M .node polygon,#mermaid-svg-QhufK95CAWMcbE0M .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-QhufK95CAWMcbE0M .rough-node .label text,#mermaid-svg-QhufK95CAWMcbE0M .node .label text,#mermaid-svg-QhufK95CAWMcbE0M .image-shape .label,#mermaid-svg-QhufK95CAWMcbE0M .icon-shape .label{text-anchor:middle;}#mermaid-svg-QhufK95CAWMcbE0M .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-QhufK95CAWMcbE0M .rough-node .label,#mermaid-svg-QhufK95CAWMcbE0M .node .label,#mermaid-svg-QhufK95CAWMcbE0M .image-shape .label,#mermaid-svg-QhufK95CAWMcbE0M .icon-shape .label{text-align:center;}#mermaid-svg-QhufK95CAWMcbE0M .node.clickable{cursor:pointer;}#mermaid-svg-QhufK95CAWMcbE0M .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-QhufK95CAWMcbE0M .arrowheadPath{fill:#333333;}#mermaid-svg-QhufK95CAWMcbE0M .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-QhufK95CAWMcbE0M .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-QhufK95CAWMcbE0M .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QhufK95CAWMcbE0M .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-QhufK95CAWMcbE0M .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QhufK95CAWMcbE0M .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-QhufK95CAWMcbE0M .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-QhufK95CAWMcbE0M .cluster text{fill:#333;}#mermaid-svg-QhufK95CAWMcbE0M .cluster span{color:#333;}#mermaid-svg-QhufK95CAWMcbE0M div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-QhufK95CAWMcbE0M .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-QhufK95CAWMcbE0M rect.text{fill:none;stroke-width:0;}#mermaid-svg-QhufK95CAWMcbE0M .icon-shape,#mermaid-svg-QhufK95CAWMcbE0M .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-QhufK95CAWMcbE0M .icon-shape p,#mermaid-svg-QhufK95CAWMcbE0M .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-QhufK95CAWMcbE0M .icon-shape .label rect,#mermaid-svg-QhufK95CAWMcbE0M .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-QhufK95CAWMcbE0M .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-QhufK95CAWMcbE0M .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-QhufK95CAWMcbE0M :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 首次上电
定时唤醒
外部唤醒
定时器/GPIO触发
设备上电启动
检查唤醒原因
初始化计数=0
唤醒计数++
处理外部事件
模拟采集与上报
保存关键数据到RTC内存
配置定时唤醒源

10秒
配置外部唤醒源

GPIO0低电平
进入深度睡眠

esp_deep_sleep_start
系统断电

仅RTC工作

这是低功耗场景最高频的用法：设备定时唤醒，完成采集、上报后立刻进入深度睡眠，绝大多数时间处于低功耗状态，实现超长续航。

1. 实现功能

  • 每10秒唤醒一次，打印唤醒原因
  • 模拟传感器采集与数据上报
  • 完成后自动进入深度睡眠
  • 关键数据保存在RTC内存中，唤醒后累计计数

2. 完整可编译源码

c 复制代码
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_sleep.h"
#include "esp_log.h"

#define TAG "DEEP_SLEEP"
#define SLEEP_TIME_SEC 10  // 休眠时间：10秒

// RTC内存变量：深度休眠后数据不丢失
// 注意：不能用普通全局变量，深度休眠后主内存断电会丢失
RTC_DATA_ATTR uint32_t wakeup_count = 0;

void app_main(void)
{
    // 获取唤醒原因
    esp_sleep_wakeup_cause_t wakeup_reason = esp_sleep_get_wakeup_cause();

    switch(wakeup_reason) {
        case ESP_SLEEP_WAKEUP_TIMER:
            wakeup_count++;
            ESP_LOGI(TAG, "定时唤醒，第 %lu 次唤醒", wakeup_count);
            break;
        case ESP_SLEEP_WAKEUP_EXT0:
            ESP_LOGI(TAG, "外部中断唤醒");
            break;
        default:
            ESP_LOGI(TAG, "首次上电启动");
            wakeup_count = 0;
            break;
    }

    // ===== 模拟业务处理：采集、上报 =====
    ESP_LOGI(TAG, "执行业务处理...");
    vTaskDelay(pdMS_TO_TICKS(500)); // 模拟业务耗时
    ESP_LOGI(TAG, "业务处理完成，进入深度休眠");

    // 配置定时唤醒源
    esp_sleep_enable_timer_wakeup(SLEEP_TIME_SEC * 1000000); // 单位：微秒

    // 配置外部唤醒源（可选）：GPIO0低电平唤醒
    esp_sleep_enable_ext0_wakeup(GPIO_NUM_0, 0);

    // 进入深度睡眠，函数不会返回
    esp_deep_sleep_start();
}

3. 关键说明

  • RTC_DATA_ATTR：修饰的变量存放在RTC内存中，深度睡眠后数据保留，普通全局变量会丢失
  • 唤醒源可以同时配置多个，任意一个满足都可以唤醒
  • esp_deep_sleep_start() 调用后不会返回，系统直接进入休眠
  • 唤醒后相当于重新启动，从 app_main 开始执行，通过唤醒原因区分不同启动场景

四、实战2：轻度睡眠 + 自动电源管理

轻度睡眠 + 自动电源管理工作流程：
#mermaid-svg-3sZlBdmtocY9pHV2{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-3sZlBdmtocY9pHV2 .error-icon{fill:#552222;}#mermaid-svg-3sZlBdmtocY9pHV2 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-3sZlBdmtocY9pHV2 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-3sZlBdmtocY9pHV2 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-3sZlBdmtocY9pHV2 .marker.cross{stroke:#333333;}#mermaid-svg-3sZlBdmtocY9pHV2 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-3sZlBdmtocY9pHV2 p{margin:0;}#mermaid-svg-3sZlBdmtocY9pHV2 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-3sZlBdmtocY9pHV2 .cluster-label text{fill:#333;}#mermaid-svg-3sZlBdmtocY9pHV2 .cluster-label span{color:#333;}#mermaid-svg-3sZlBdmtocY9pHV2 .cluster-label span p{background-color:transparent;}#mermaid-svg-3sZlBdmtocY9pHV2 .label text,#mermaid-svg-3sZlBdmtocY9pHV2 span{fill:#333;color:#333;}#mermaid-svg-3sZlBdmtocY9pHV2 .node rect,#mermaid-svg-3sZlBdmtocY9pHV2 .node circle,#mermaid-svg-3sZlBdmtocY9pHV2 .node ellipse,#mermaid-svg-3sZlBdmtocY9pHV2 .node polygon,#mermaid-svg-3sZlBdmtocY9pHV2 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-3sZlBdmtocY9pHV2 .rough-node .label text,#mermaid-svg-3sZlBdmtocY9pHV2 .node .label text,#mermaid-svg-3sZlBdmtocY9pHV2 .image-shape .label,#mermaid-svg-3sZlBdmtocY9pHV2 .icon-shape .label{text-anchor:middle;}#mermaid-svg-3sZlBdmtocY9pHV2 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-3sZlBdmtocY9pHV2 .rough-node .label,#mermaid-svg-3sZlBdmtocY9pHV2 .node .label,#mermaid-svg-3sZlBdmtocY9pHV2 .image-shape .label,#mermaid-svg-3sZlBdmtocY9pHV2 .icon-shape .label{text-align:center;}#mermaid-svg-3sZlBdmtocY9pHV2 .node.clickable{cursor:pointer;}#mermaid-svg-3sZlBdmtocY9pHV2 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-3sZlBdmtocY9pHV2 .arrowheadPath{fill:#333333;}#mermaid-svg-3sZlBdmtocY9pHV2 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-3sZlBdmtocY9pHV2 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-3sZlBdmtocY9pHV2 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-3sZlBdmtocY9pHV2 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-3sZlBdmtocY9pHV2 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-3sZlBdmtocY9pHV2 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-3sZlBdmtocY9pHV2 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-3sZlBdmtocY9pHV2 .cluster text{fill:#333;}#mermaid-svg-3sZlBdmtocY9pHV2 .cluster span{color:#333;}#mermaid-svg-3sZlBdmtocY9pHV2 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-3sZlBdmtocY9pHV2 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-3sZlBdmtocY9pHV2 rect.text{fill:none;stroke-width:0;}#mermaid-svg-3sZlBdmtocY9pHV2 .icon-shape,#mermaid-svg-3sZlBdmtocY9pHV2 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-3sZlBdmtocY9pHV2 .icon-shape p,#mermaid-svg-3sZlBdmtocY9pHV2 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-3sZlBdmtocY9pHV2 .icon-shape .label rect,#mermaid-svg-3sZlBdmtocY9pHV2 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-3sZlBdmtocY9pHV2 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-3sZlBdmtocY9pHV2 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-3sZlBdmtocY9pHV2 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 否（有任务）
是（任务延时）
否
是
系统启动
配置电源管理策略

esp_pm_configure
配置按键GPIO唤醒源
主循环执行业务
系统是否空闲？
CPU自动调频

提升至合适频率
自动进入轻度睡眠

~0.8mA
按键是否按下？
GPIO中断唤醒系统
恢复运行状态

微秒级响应

适合需要快速响应、保留运行状态的场景，设备空闲时自动进入轻度睡眠，有事件时立刻唤醒处理，兼顾功耗与响应性。

1. 实现功能

  • 开启自动轻度睡眠，系统空闲时自动进入低功耗
  • 配置动态调频，根据负载自动调整CPU频率
  • 按键外部中断可以随时唤醒，响应按键事件

2. 完整源码

c 复制代码
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_pm.h"
#include "driver/gpio.h"
#include "esp_log.h"

#define TAG "LIGHT_SLEEP"
#define KEY_PIN GPIO_NUM_5

// 按键中断唤醒
static void key_isr_handler(void* arg)
{
    // 中断触发唤醒，轻度睡眠下自动唤醒
    // 仅做事件标记，业务逻辑在任务中处理
}

void app_main(void)
{
    // ===== 1. 配置电源管理策略 =====
    esp_pm_config_t pm_config = {
        .max_freq_mhz = 160,      // 最高频率160MHz
        .min_freq_mhz = 40,       // 最低频率40MHz
        .light_sleep_enable = true // 开启自动轻度睡眠
    };
    esp_pm_configure(&pm_config);

    // ===== 2. 配置按键唤醒 =====
    gpio_config_t io_conf = {
        .pin_bit_mask = 1ULL << KEY_PIN,
        .mode = GPIO_MODE_INPUT,
        .pull_up_en = GPIO_PULLUP_ENABLE,
        .intr_type = GPIO_INTR_NEGEDGE
    };
    gpio_config(&io_conf);
    gpio_install_isr_service(0);
    gpio_isr_handler_add(KEY_PIN, key_isr_handler, NULL);

    // 配置GPIO为唤醒源
    gpio_wakeup_enable(KEY_PIN, GPIO_INTR_LOW_LEVEL);
    esp_sleep_enable_gpio_wakeup();

    ESP_LOGI(TAG, "自动轻度睡眠模式已开启");

    // 主循环模拟业务
    uint32_t cnt = 0;
    while(1) {
        cnt++;
        ESP_LOGI(TAG, "系统运行中，计数：%lu", cnt);
        vTaskDelay(pdMS_TO_TICKS(2000));
    }
}

3. 效果说明

  • 任务运行时，CPU自动提升到合适的频率
  • 任务延时、系统空闲时，自动进入轻度睡眠，功耗大幅降低
  • 按键按下触发中断，立刻唤醒系统，响应延迟微秒级
  • 整个过程完全自动，业务代码无需感知休眠

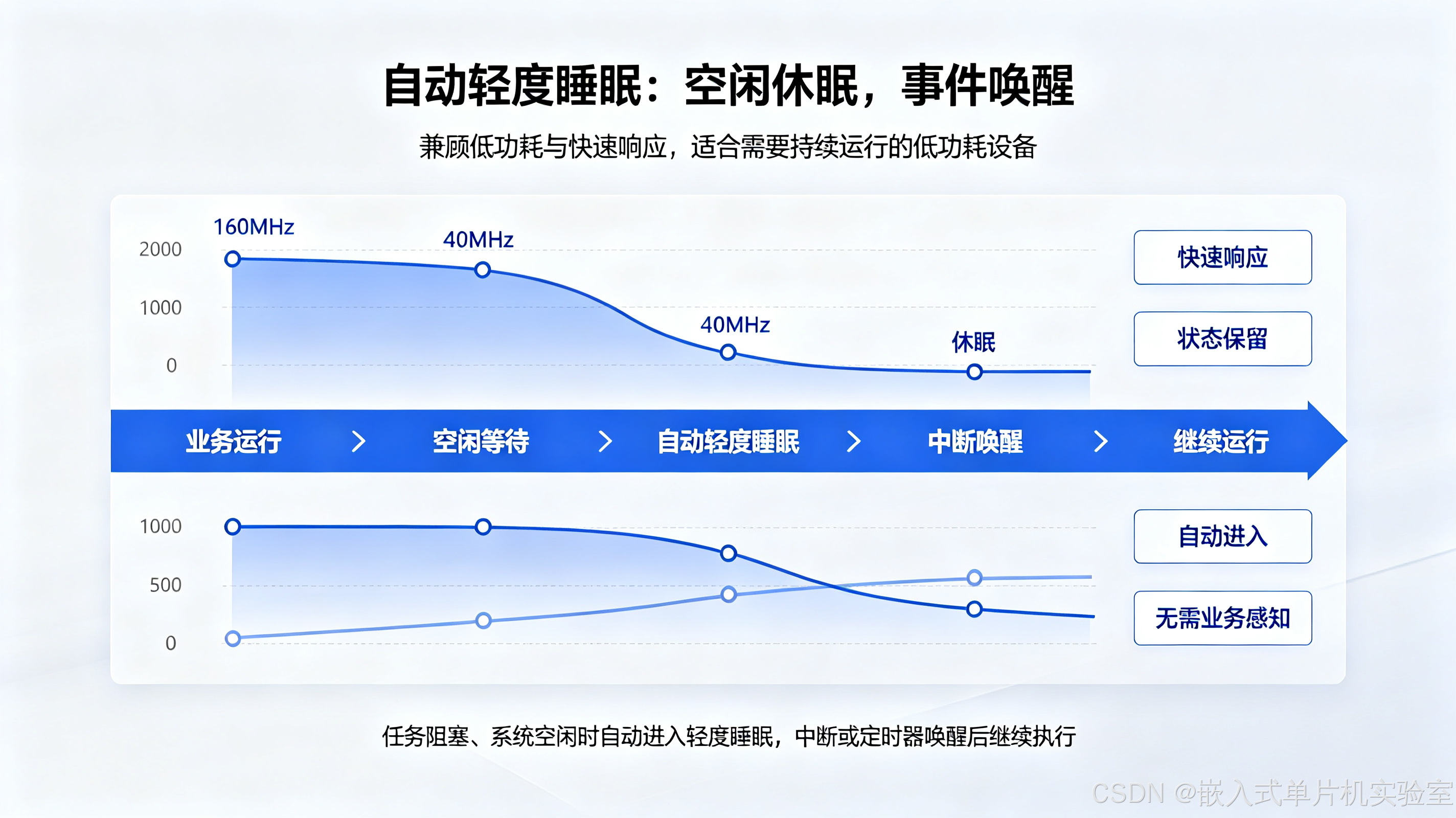

自动轻度睡眠运行时序：
GPIO按键 电源管理框架 CPU GPIO按键 电源管理框架 CPU #mermaid-svg-w8L5VS0ePU8kONx1{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-w8L5VS0ePU8kONx1 .error-icon{fill:#552222;}#mermaid-svg-w8L5VS0ePU8kONx1 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-w8L5VS0ePU8kONx1 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-w8L5VS0ePU8kONx1 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-w8L5VS0ePU8kONx1 .marker.cross{stroke:#333333;}#mermaid-svg-w8L5VS0ePU8kONx1 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-w8L5VS0ePU8kONx1 p{margin:0;}#mermaid-svg-w8L5VS0ePU8kONx1 .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-w8L5VS0ePU8kONx1 text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-w8L5VS0ePU8kONx1 .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-w8L5VS0ePU8kONx1 .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-w8L5VS0ePU8kONx1 .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-w8L5VS0ePU8kONx1 .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-w8L5VS0ePU8kONx1 #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-w8L5VS0ePU8kONx1 .sequenceNumber{fill:white;}#mermaid-svg-w8L5VS0ePU8kONx1 #sequencenumber{fill:#333;}#mermaid-svg-w8L5VS0ePU8kONx1 #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-w8L5VS0ePU8kONx1 .messageText{fill:#333;stroke:none;}#mermaid-svg-w8L5VS0ePU8kONx1 .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-w8L5VS0ePU8kONx1 .labelText,#mermaid-svg-w8L5VS0ePU8kONx1 .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-w8L5VS0ePU8kONx1 .loopText,#mermaid-svg-w8L5VS0ePU8kONx1 .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-w8L5VS0ePU8kONx1 .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-w8L5VS0ePU8kONx1 .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-w8L5VS0ePU8kONx1 .noteText,#mermaid-svg-w8L5VS0ePU8kONx1 .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-w8L5VS0ePU8kONx1 .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-w8L5VS0ePU8kONx1 .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-w8L5VS0ePU8kONx1 .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-w8L5VS0ePU8kONx1 .actorPopupMenu{position:absolute;}#mermaid-svg-w8L5VS0ePU8kONx1 .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-w8L5VS0ePU8kONx1 .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-w8L5VS0ePU8kONx1 .actor-man circle,#mermaid-svg-w8L5VS0ePU8kONx1 line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-w8L5VS0ePU8kONx1 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 运行阶段（高负载） 空闲休眠阶段 中断唤醒阶段 任务执行中，请求高性能提升频率至160MHz任务延时/空闲自动进入轻度睡眠（~0.8mA）降低频率至40MHz按键按下（下降沿中断）唤醒系统恢复运行状态（微秒级）继续执行任务

五、进阶：工程化低功耗优化要点

低功耗不是只配置休眠模式就行，实际工程中很多细节都会影响最终功耗，甚至出现"休眠电流比运行还大"的情况。

1. GPIO状态配置（最容易忽略的漏电点）

休眠时GPIO的状态对功耗影响极大：

  • 浮空输入：最容易漏电，电平不确定，内部缓冲器耗电，必须避免
  • 正确做法：不用的GPIO全部配置为下拉输入或者模拟输入
  • 外部电路配合：确保休眠时外部电平稳定，没有浮空、半高电平
  • 输出引脚：根据外部电路需求，设置为确定的高电平或低电平，避免大电流回路

2. 外设电源管理

  • 不用的外设全部关闭时钟和电源，比如SPI、I2C、UART、ADC等
  • 模拟外设（ADC、DAC、比较器）不用时必须关闭，模拟电路漏电远大于数字电路
  • 无线外设（WiFi、蓝牙）不用时彻底关闭，不要只是待机
  • 外部传感器、模块可以通过MOS管控制电源，休眠时彻底断电

3. 时钟源优化

  • 休眠时的低速时钟优先选用外部32.768kHz晶振，比内部RC振荡器更精准、功耗更低
  • 主动模式下根据性能需求选择合适的主频，不是越高越好
  • 不用的时钟域全部关闭

4. 唤醒策略优化

  • 尽量减少唤醒频率，能批量处理的事件就合并处理，减少唤醒次数
  • 唤醒后快速处理业务，处理完立刻休眠，尽量缩短唤醒时间
  • 避免频繁小唤醒，功耗开销远大于节省的电量
  • 数据可以累计多次后一次性上报，减少无线通信的次数

5. 功耗测试方法

  • 用万用表串联电源回路测试平均电流
  • 用示波器、电流探头测试瞬时功耗，定位唤醒时的峰值和休眠时的底值
  • 分模块测试：逐个关闭外设和功能，定位最大的功耗点

六、工程最佳实践

  1. 模式选型原则
    • 年续航、电池供电的采集类设备：优先深度睡眠
    • 需要快速响应、保留状态的设备：优先轻度睡眠
    • 本地处理为主、间歇联网：调制解调器睡眠
    • 高性能需求场景：主动模式+动态调频
  2. 深度休眠设计原则
    • 关键数据用 RTC_DATA_ATTR 保存，不要用普通全局变量
    • 唤醒后快速处理业务，尽量控制在毫秒级
    • 多唤醒源同时配置，兼顾定时和外部触发
    • 配合看门狗，避免唤醒后业务异常卡死
  3. 功耗优化流程
    • 先测基准功耗，再逐个模块排查
    • 先优化休眠功耗，再优化运行功耗
    • 先解决大的漏电点，再优化细节
    • 保留足够的功耗余量，应对个体差异和温度变化

七、新手高频踩坑汇总

  1. 休眠电流特别大，远高于标称值
    • GPIO浮空输入，产生漏电，这是最常见的原因
    • 外设、模拟模块没有关闭，仍然在耗电
    • 外部电路有漏电、半导通状态
    • 电源域配置错误，不该上电的域上电了
  2. 深度休眠后数据全丢了
    • 用了普通全局变量，深度休眠主内存断电丢失
    • 必须用 RTC_DATA_ATTR 修饰变量，存放在RTC内存中
    • RTC内存容量有限，不能保存大量数据
  3. 轻度睡眠功耗达不到预期
    • 中断太频繁，频繁唤醒，系统根本睡不深
    • 外设时钟没关，仍然在工作耗电
    • 自动轻度睡眠没有正确开启，或者被任务阻塞
  4. 唤醒失败、唤醒后异常
    • 唤醒源没有正确配置，或者电平不匹配
    • 深度睡眠唤醒后，外设没有重新初始化
    • 唤醒后内存、寄存器状态和预期不一致
  5. 添加低功耗后系统不稳定
    • 唤醒后外设、时钟没有恢复到正常状态
    • 休眠前没有保存关键状态，唤醒后逻辑异常
    • 中断、定时器和休眠模式的兼容性问题

下一篇预告（20篇）

ESP-IDF保姆级入门20｜Flash存储与文件系统全解：NVS参数存储、SPIFFS文件系统、FATFS大容量存储、磨损均衡与掉电保护，掌握嵌入式非易失存储的工程化应用，实现数据可靠持久化！
