我接触过的PLC主板里，RTC时钟几乎都是用32.768kHz晶振------2^15分频正好得1秒计时，是RTC芯片的通用基准。无源晶振成本低但要匹配负载电容，有源晶振内置振荡电路、通电即稳、免外部电容。我的判断标准很简单：常规工况成本敏感用无源，宽温高可靠用有源。
痛点场景：日志时间戳对不上，追查故障时才叫头疼
我遇到过一台跑了两年的设备，客户反馈故障日志时间和实际停电时间对不上，审计时直接被打回。排查一圈才发现，RTC那颗32.768kHz晶振频偏超标，时间慢慢跑歪了。
工业现场对时钟长期稳定性的要求比消费电子高得多------平时不显眼，真到追查故障、对账审计时，一颗精度不够的晶振就能让整条产线的记录不可信。
原理：两条路线的差别，在一层振荡电路
同样输出32.768kHz，差别在于谁来提供振荡电路。

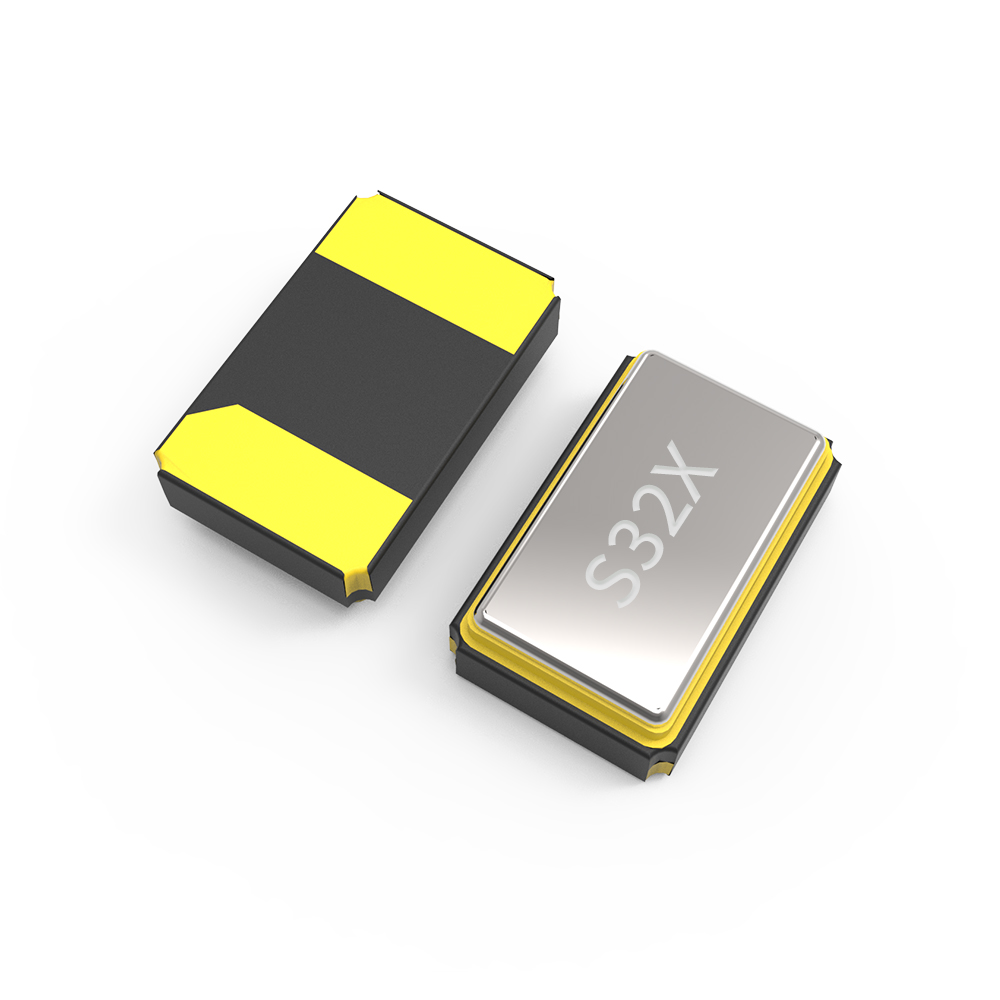

无源晶振依赖MCU或RTC芯片内部振荡电路起振，需要外部匹配负载电容（6/7/9/12.5pF可选），电容配错频偏就跟着来。优点是成本低、方案成熟。

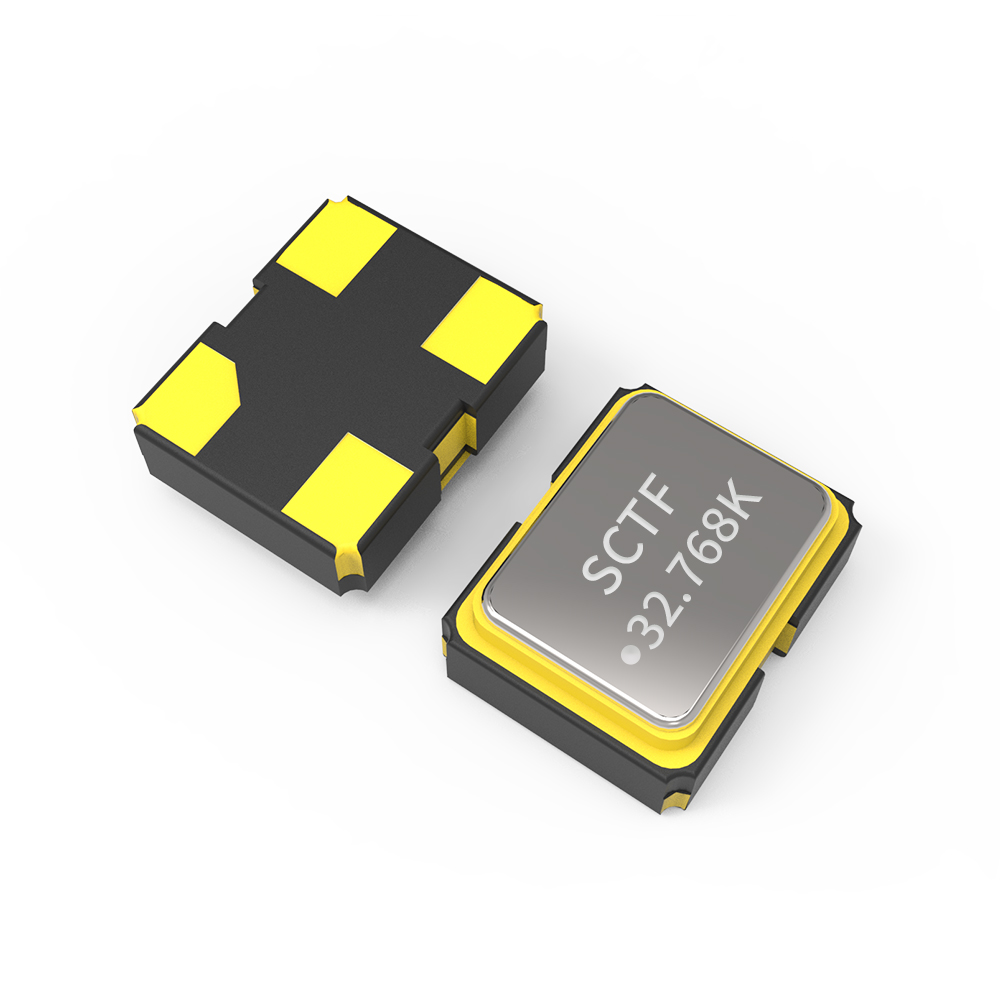

有源晶振内置完整振荡电路，通电即输出稳定时钟，不依赖外部电容匹配------等于把"电容失配带来的附加频偏"这个变量直接拿掉了。缺点是成本稍高，但省心。
宽温、严苛环境下，这点尤其关键。
一张表看清楚两条路线
我把两种方案的参数摊开对比：
| 对比项 | 无源晶振（TF系列） | 有源晶振（CK系列） |
|---|---|---|
| 系列 | TF1610 / TF2012 / TF3215 | 0CK / 1CK / 2CK / 3CK / 5CK / 7CK |
| 封装 | SMD1610 / SMD2012 / SMD3215 | SMD1612 / SMD2016 / SMD2520 / SMD3225 / SMD5032 / SMD7050 |
| 频率 | 32.768kHz | 32.768kHz |
| 频率公差 | ±20ppm | ±20ppm |
| 负载电容 | 6~12.5pF（需外部匹配） | 无需外部匹配电容 |
| 驱动方式 | 依赖MCU/RTC内部振荡电路 | 内置振荡电路，通电即用 |
| 适用场景 | 成本优先、常规工况 | 高可靠、宽温、严苛环境 |
选型决策：按工况分，基本不翻车
我落地时按工况分：
- 常规工况、成本敏感、大批量生产：无源（TF系列）够用，负载电容按芯片规格书匹配即可。
- 宽温、高可靠、需要审计背书（比如要过工业审计、要留可追溯记录）：果断上有源（CK系列），驱动能力强、免匹配电容、长期稳定性更好。
关于负载电容有个常见误区：不是随便选一个档位就能用。无源晶振的负载电容必须和MCU或RTC芯片内部电容匹配，配错的话频偏会超出规格书标称值。我见过不少案例是选型时只看频率和封装，忽略了负载电容匹配，结果上板后RTC时间越走越偏。核对芯片规格书的负载电容要求，再选对应档位（6pF/7pF/9pF/12.5pF），这是无源方案的第一步。
打样验证：两条线都拿样品实测对比
选型定下来之后，打样阶段我倾向于找两条线都覆盖的厂家------比如SCTF星通时频这类，TF和CK都能提供，可以同时拿两种样品实测对比，不用两头对接。实际项目里，同时对比无源和有源的功耗、起振稳定性和全温区频偏，比只看规格书靠谱。SCTF的TF系列和CK系列共用同一套工艺与全测流程，打样阶段两种都拿样品实测对比，能减少后续量产的匹配风险。把工况和温区发过去，基本能快速拿到匹配样品。
常见问题 FAQ
Q1：PLC RTC为什么都用32.768kHz？
32.768kHz = 2^15 Hz，经RTC芯片内部分频可精确得到1秒脉冲，是RTC芯片通用的频率基准。
Q2：无源晶振和有源晶振的主要区别是什么？
无源需依赖MCU内部振荡电路起振、需匹配负载电容、成本低；有源内置完整振荡电路、通电即用、驱动强、不依赖外部电容匹配。
Q3：PLC RTC什么时候用无源，什么时候用有源？
成本敏感、常规工况、大批量选无源（TF系列）；宽温、高可靠、需要审计背书选有源（CK系列）。
Q4：无源晶振的负载电容配错会怎样？
负载电容失配会带来附加频偏，表现为时钟慢慢跑偏、日志时间戳错乱。常见档位6pF/7pF/9pF/12.5pF，按MCU或RTC芯片的要求选。
Q5：选32.768kHz晶振厂家，主要看什么？
看三点：全温区实测数据是否齐全、频率稳定度是否达标、打样与技术支持是否到位。打样阶段建议两种路线同时验证，降低量产风险。
PLC的RTC时钟看着就是一颗料，真出问题才知道水多深。你们项目里遇到过时间跑偏、日志对不上的情况吗？选的无源还是有源？欢迎交流。
