一、原理
1、STM32F743VIT6的手册

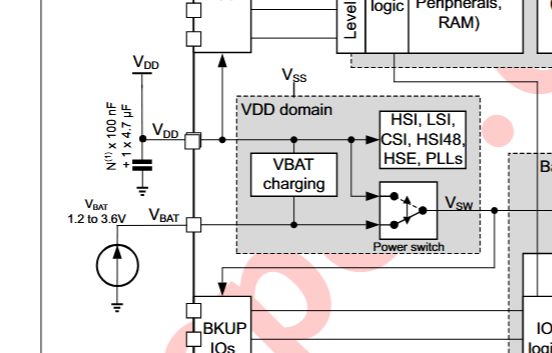

查STM32F743VIT6的手册规格书 PDF 在线查看 - ICSpec，可以看到电源拓扑结构如图。手册里强调，每个VDD和地之间必须放1个100nf电容，即N（1）括号里面的数"1"。
图中3.3V的VDD，通过100nF+4.7uF电容接地，其中100nF用于高频滤波，4.7µF 作为全局 Bulk 电容，用于储能、抑制低频纹波和负载瞬态响应。100nF对开关电路最多的10Mhz-100Mhz噪声能有效滤除，每个电源引脚都需要1个。4.7uf是一个全局性 的电容，通常一个就够了。
2、ME6217C33M5G手册

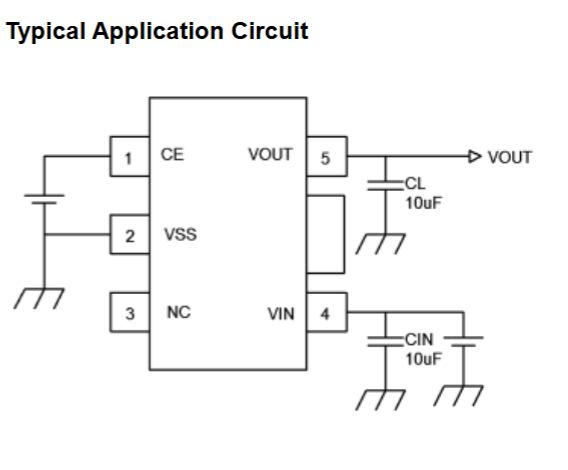

查看官方手册：规格书 PDF 在线查看 - ICSpec，可以看到这个稳压芯片的拓扑结构，输入和输出都通过各自的一个电容接地，同时输入和使能都接电源的正极，VSS 直接接电源的负极。我们就按这个结构去抄。
它的输出就是STM32F743VIT6的输入，所以要使用STM32F743VIT6输入要求的滤波电容100nF。

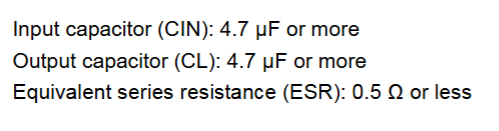

稳压为什么用22uf不用stm32的4.7uf？官方手册要求输入/输出电容 ≥ 4.7µF ，典型参考电路使用 10µF 。但陶瓷电容在直流偏置下容值会衰减，4.7µF 可能实际不足，10µF 余量也不大。考虑到飞控需同时给多个模块供电，选用 22µF 更能保证余量。
为什么是22uf，不是47uf、100uf等等呢？22uf满足需求了，不需要更大、更占地方，更贵，高频响应更差，寄生电感更大的电容。同时，过大的输出电容可能触发 LDO 的过流保护或影响其环路稳定性，因此 22µF 是综合考虑后的合理上限。
3、飞控3.3V稳压电路

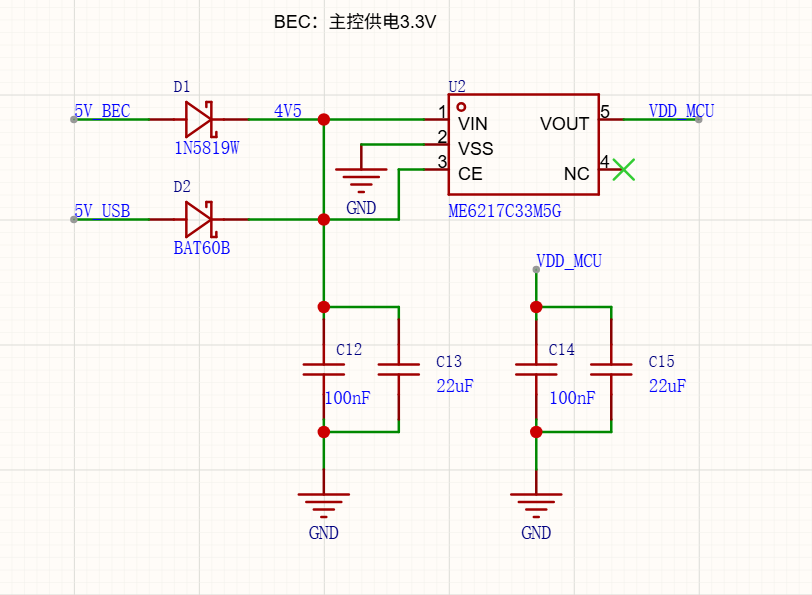

以下为照抄图。5V_BEC是前置5V稳压电路的输出。图中加了两个肖特基二极管，用来保证使用其中一个供电时，不会倒灌入另一个输入电源，如使用usb5V供电时，不会向前置5V稳压电路倒灌。反之同理。
二、注意事项
1、官方参考图中，输入和使能引脚的两个电源，被简化成了一个；
2、官方参考图中，IN和CE是直接连到电源的，这里通过了两个防倒灌二极管，不影响；
3、查芯片纹波要求，重新设计低纹波稳压电路；查芯片开关频率，重新计算滤波电容；查芯片瞬态峰值电流，重新计算补能电容。
