第二十六章 Linux 蜂鸣器实验笔记

Rsingstarzengjx2026-09-07 8:52

常用的蜂鸣器有两种： 有源蜂鸣器和无源蜂鸣器，这里的有"源"不是电源，而是震荡源，有源蜂鸣器内部带有震荡 源，所以有源蜂鸣器只要通电就会叫。无源蜂鸣器内部不带震荡源，直接用直流电是驱动不起 来的，需要 2K-5K 的方波去驱动。正点原子 STM32MP1 开发板使用的是有源蜂鸣器，因此只 要给其供电就会工作，开发板所使用的有源蜂鸣器

有源蜂鸣器只要通电就会叫，所以我们可以做一个供电电路，这个供电电路通过一个 IO 来 控制其通断，一般使用三极管来搭建这个电路。为什么我们不能像控制 LED 灯一样，直接将 GPIO 接到蜂鸣器的负极，通过 IO 输出高低来控制蜂鸣器的通断。这事因为蜂鸣器工作的电流 比 LED 灯要大，直接将蜂鸣器接到开发板的 GPIO 上有可能会烧毁 IO，所以我们需要通过一 个三极管来间接的控制蜂鸣器的通断，相当于加了一层隔离。本章我们就驱动开发板上的有源 蜂鸣器，然后编写简单的测试 APP，通过 APP 来控制蜂鸣器鸣叫或关闭。

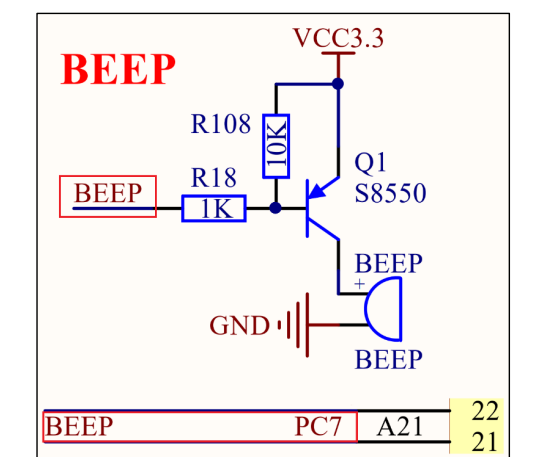

通过一个 PNP 型的三极管 8550 来驱动蜂鸣器，通过 PC7 这个 IO 来控制三 极管 Q1 的导通，当 BEEP 输出低电平的时候 Q1 导通，相当于蜂鸣器的正极连接到 3.3V 电 源，蜂鸣器形成一个通路，因此蜂鸣器会鸣叫。同理，当 BEEP 输出高电平的时候 Q1 不导通， 那么蜂鸣器就没有形成一个通路，因此蜂鸣器也就不会鸣叫。

编译设备树

复制代码
user@user-virtual-machine:~/linux/atk-mp1/linux/my_linux/linux-5.4.31$ make dtbs
  DTC     arch/arm/boot/dts/stm32mp157d-atk.dtb
user@user-virtual-machine:~/linux/atk-mp1/linux/my_linux/linux-5.4.31$

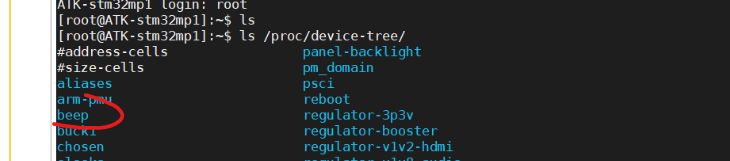

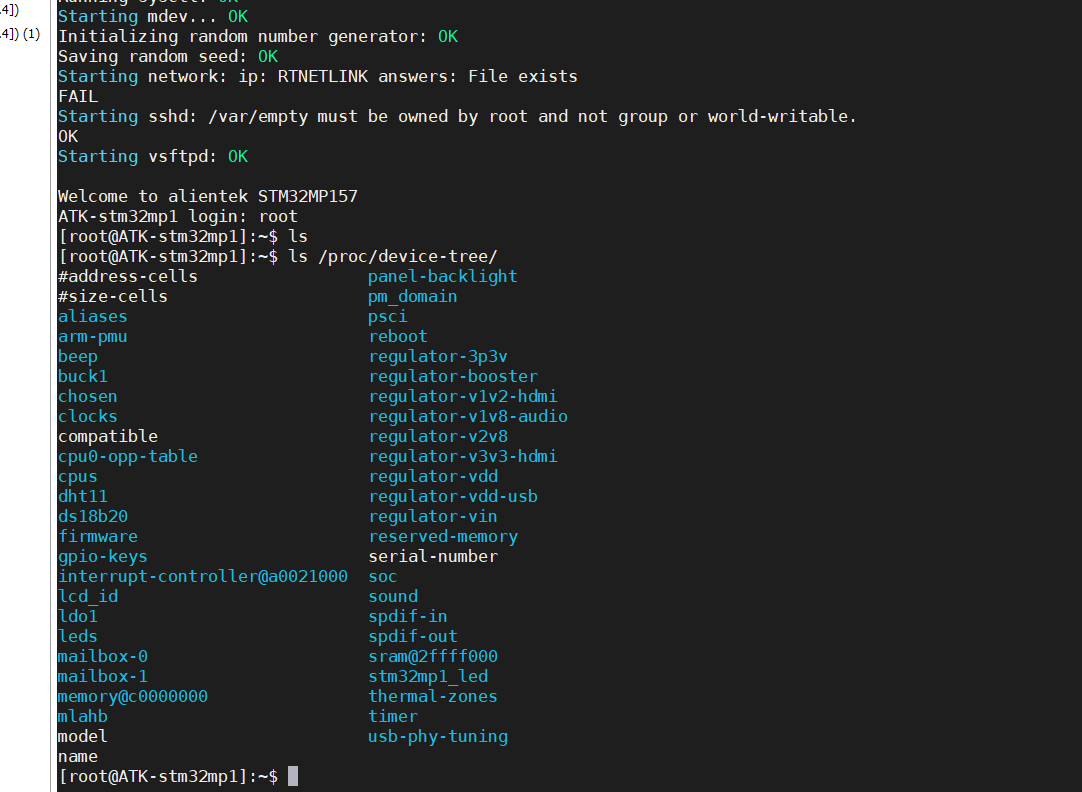

蜂鸣器驱动程序编写

复制代码
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$ ls
beepApp.c  beep.c  beep.code-workspace  Makefile
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$ vim Makefile
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$ cat Makefile
KERNELDIR := /home/user/linux/atk-mp1/linux/my_linux/linux-5.4.31
CURRENT_PATH := $(shell pwd)

obj-m := beep.o

build: kernel_modules

kernel_modules:
        $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

clean:
        $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$ make
make -C /home/user/linux/atk-mp1/linux/my_linux/linux-5.4.31 M=/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep modules
make[1]: 进入目录"/home/user/linux/atk-mp1/linux/my_linux/linux-5.4.31"
  CC [M]  /mnt/hgfs/sharefile/02、Linux驱动例程/06_beep/beep.o
  Building modules, stage 2.
  MODPOST 1 modules
  CC [M]  /mnt/hgfs/sharefile/02、Linux驱动例程/06_beep/beep.mod.o
  LD [M]  /mnt/hgfs/sharefile/02、Linux驱动例程/06_beep/beep.ko
make[1]: 离开目录"/home/user/linux/atk-mp1/linux/my_linux/linux-5.4.31"
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$ ls
beepApp.c  beep.c  beep.code-workspace  beep.ko  beep.mod  beep.mod.c  beep.mod.o  beep.o  Makefile  modules.order  Module.symvers
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$ arm-none-linux-gnueabihf-gcc beepApp.c -o beepApp
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$

编译

复制代码
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$ cp beepApp  beep.ko   /home/user/linux/nfs/rootfs/lib/modules/5.4.31/
user@user-virtual-machine:/mnt/hgfs/sharefile/02、Linux驱动例程/06_beep$

挂载

复制代码
mount -t nfs -o nolock,nfsvers=3 192.168.1.100:/home/user/linux/nfs/ getnfs/

运行测试

将上一小节编译出来的 beep.ko 和 beepApp 这两个文件拷贝到 rootfs/lib/modules/5.4.31 目 录中，重启开发板，进入到目录 lib/modules/5.4.31 中，输入如下命令加载 beep.ko 驱动模块： depmod //第一次加载驱动的时候需要运行此命令

modprobe beep //加载驱动

复制代码
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ modprobe beep
modprobe: module beep not found in modules.dep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ls
aaaa             chrdevbase.ko    led.ko           modules.symbols
bbb              chrdevbaseApp    ledApp           newchrled.ko
beep.ko          dtsled.ko        modules.alias
beepApp          led              modules.dep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ modprobe beep
modprobe: module beep not found in modules.dep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ rm -f modules.*
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ depmod
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ modprobe beep
[  851.981341] beep-gpio num = 39
[  851.983033] beep: Failed to request beep-gpio
[  852.079479] beep-gpio num = 39
[  852.081170] beep: Failed to request beep-gpio
modprobe: can't load module beep (beep.ko): Device or resource busy
[root@ATK-stm32mp1]:/lib/modules/5.4.31$

报错分析

复制代码
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ modprobe beep
[  851.981341] beep-gpio num = 39
[  851.983033] beep: Failed to request beep-gpio
[  852.079479] beep-gpio num = 39
[  852.081170] beep: Failed to request beep-gpio
modprobe: can't load module beep (beep.ko): Device or resource busy
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ls
aaaa             chrdevbase.ko    led.ko           modules.symbols
bbb              chrdevbaseApp    ledApp           newchrled.ko
beep.ko          dtsled.ko        modules.alias
beepApp          led              modules.dep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ lsmod
Module                  Size  Used by    Tainted: G
[root@ATK-stm32mp1]:/lib/modules/5.4.31$

beep: Failed to request beep-gpio驱动加载失败报错分析

复制代码
beep-gpio num = 39
beep: Failed to request beep‑gpio
modprobe: can't load module beep (beep.ko): Device or resource busy

Device or resource busy → GPIO39 已经被别的内核驱动占用了，gpio_request()申请失败 ，模块加载失败。 lsmod输出为空，代表 beep 模块根本没有加载成功，没有驻留内核。

为什么 GPIO39 被占用，两个最常见原因

  1. 设备树 DTS 里面这个 GPIO 被其他节点使用（最高概率） STM32MP1，引脚在设备树被别的外设节点配置，内核启动时就已经把这个 GPIO 申请走了，你的 beep 驱动再去gpio_request(39)直接报忙。
  2. 上一次你的 dtsled/led 驱动，退出时没有释放 gpio，rmmod 没有正常执行，gpio 资源泄漏。

注意：如果你是设备树驱动 ，不要手动写gpio_request()！ 设备树驱动应该用 gpiod_get() / devm_gpiod_get()，从 dts 节点拿 gpio，不要硬写死 gpio 编号 39。硬编码 gpio 号在 STM32MP1 非常容易冲突。

板子上排查命令

1. 查看哪个内核模块占用 GPIO

复制代码

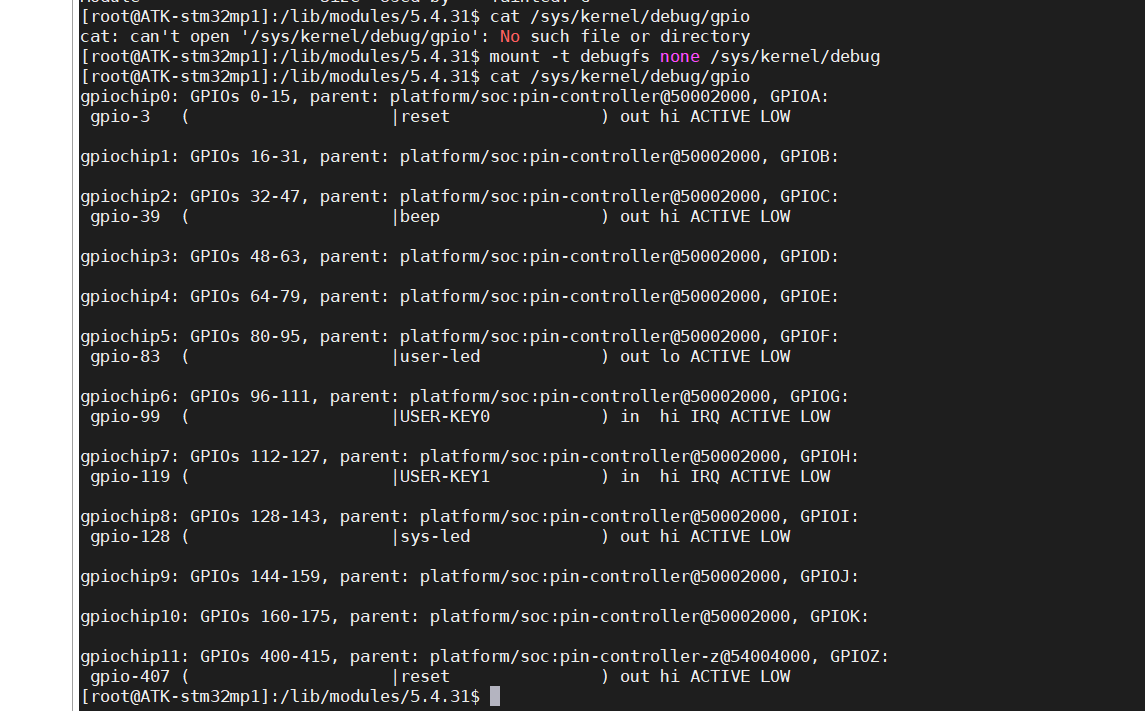

cat /sys/kernel/debug/gpio

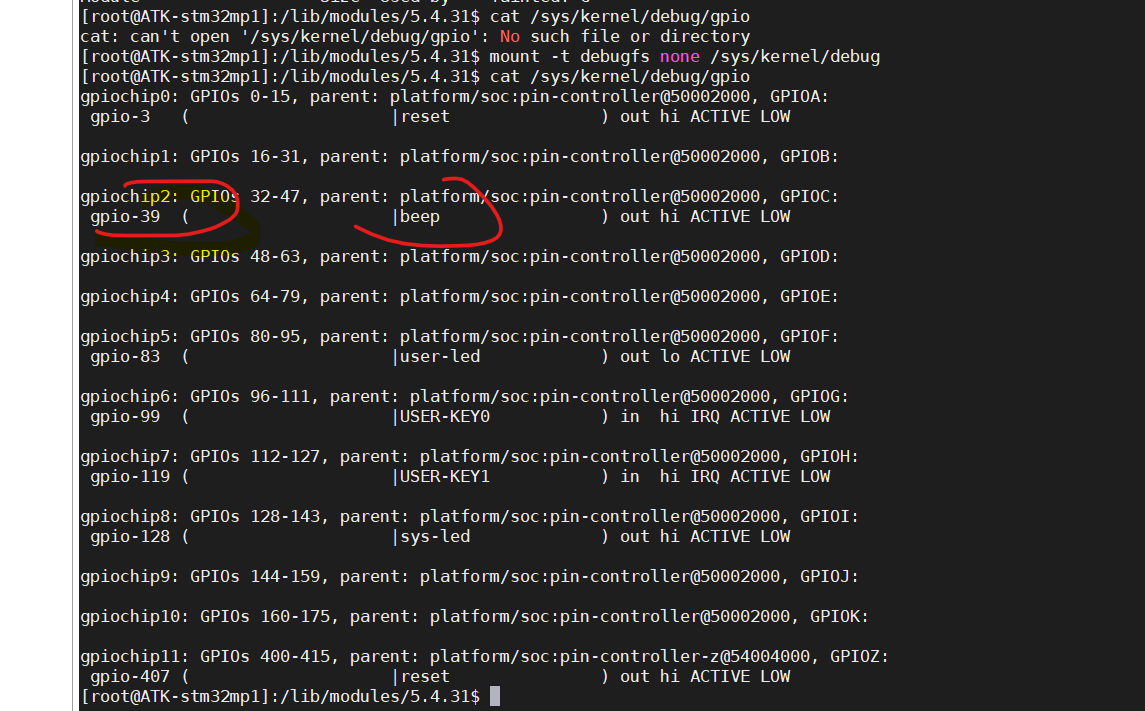

找到 gpio 39，看gpio-39后面写的 owner 是谁，就知道哪个驱动抢占了这个引脚。

如果 /sys/kernel/debug/gpio 不存在，开启 debugfs：

复制代码
mount -t debugfs none /sys/kernel/debug
cat /sys/kernel/debug/gpio

2. 检查设备树（重中之重）

  • 如果你 beep 驱动是 platform 设备树驱动：不要在代码写死 gpio=39，要从 dts 节点读取 gpio 编号。

    //错误写法：硬编码
    gpio_request(39,"beep-gpio");

    //正确设备树驱动写法，从dts拿引脚
    gpiod = devm_gpiod_get(&pdev->dev, "beep", GPIOD_OUT_LOW);

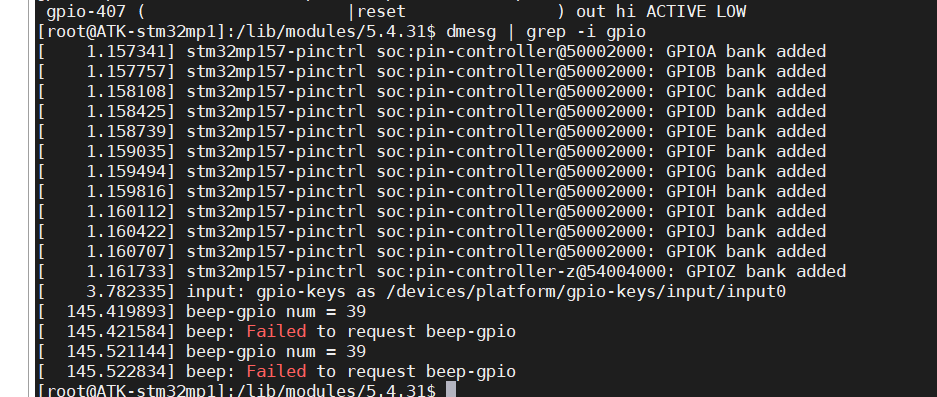

查内核日志确认占用者‌

bash

dmesg | grep -i gpio

第一步：改设备树，避开内置驱动

把 stm32mp157d-atk.dts 里的 beep 节点改名，compatible 也改:

复制代码
mybeep {
    compatible = "alientek,mybeep";
    status = "okay";
    beep-gpio = <&gpioc 7 GPIO_ACTIVE_HIGH>;
};

# 1. 最关键:内核启动日志里谁在碰 beep/gpio-39
dmesg | grep -i beep

# 2. 平台总线上有没有 beep 驱动/设备(不依赖 /beep 节点也可能注册)
ls /sys/bus/platform/drivers/ | grep -i beep
ls /sys/bus/platform/devices/ | grep -i beep

# 3. 当前加载了哪些模块
lsmod

# 4. 有没有开机自动加载 beep 模块的配置
cat /etc/modules 2>/dev/null
cat /etc/rc.local 2>/dev/null
ls /etc/init.d/ 2>/dev/null | grep -i beep

# 5. 反编译当前运行的设备树,搜哪些节点引用了 gpioc 7
dtc -I fs /proc/device-tree -o /tmp/current.dts 2>/dev/null
grep -n "gpioc" /tmp/current.dts | grep "7"
grep -n -B2 -A4 "beep" /tmp/current.dts

# 6. 确认你重启过没有
uptime

name
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ dmesg | grep -i beep
[  244.864570] beep node not find!
[  244.970058] beep node not find!
[12674.755009] beep node not find!
[12674.881331] beep node not find!
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ls /sys/bus/platform/drivers/ | grep -i
beep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ls /sys/bus/platform/devices/ | grep -i
beep
mybeep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ lsmod
Module                  Size  Used by    Tainted: G
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ cat /etc/modules 2>/dev/null
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ cat /etc/rc.local 2>/dev/null
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ls /etc/init.d/ 2>/dev/null | grep -i b
eep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ dtc -I fs /proc/device-tree -o /tmp/cur
rent.dts 2>/dev/null
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ grep -n "gpioc" /tmp/current.dts | grep
"7"
grep: /tmp/current.dts: No such file or directory
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ grep -n -B2 -A4 "beep" /tmp/current.dts
grep: /tmp/current.dts: No such file or directory
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ uptime
03:48:03 up  3:48,  load average: 0.00, 0.00, 0.11
[root@ATK-stm32mp1]:/lib/modules/5.4.31$

# 1. 内核符号表里有没有 beep 相关函数(最关键,能直接看出有没有内置驱动)
cat /proc/kallsyms | grep -i beep

# 2. 字符设备里有没有 beep
cat /proc/devices | grep -i beep

# 3. sysfs 全局搜 beep(设备、类、驱动都能搜到)
find /sys -name "*beep*" 2>/dev/null

# 4. /dev 下有没有 beep 相关设备节点
ls -la /dev/ | grep -i beep

# 5. 看 gpio-39 能不能通过 sysfs 导出(能导出说明没被占,不能导出说明确实被占)
echo 39 > /sys/class/gpio/export 2>&1
ls /sys/class/gpio/gpio39 2>/dev/null && echo "EXPORT OK" || echo "EXPORT FAILED"

# 6. dtc 为什么失败,看报错
which dtc
dtc -I fs /proc/device-tree -o /tmp/current.dts

# 7. 看 pinctrl 里 PC7 的状态
cat /sys/kernel/debug/pinctrl/pinmux-pins 2>/dev/null | grep -i "pin 39\|PC7\|gpio-39"

[root@ATK-stm32mp1]:/lib/modules/5.4.31$ cat /proc/kallsyms | grep -i beep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$
[root@ATK-stm32mp1]:/lib/modules/5.4.31$
[root@ATK-stm32mp1]:/lib/modules/5.4.31$
[root@ATK-stm32mp1]:/lib/modules/5.4.31$
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ cat /proc/devices | grep -i beep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ find /sys -name "*beep*" 2>/dev/null
/sys/devices/platform/leds/leds/beep
/sys/devices/platform/mybeep
/sys/class/leds/beep
/sys/firmware/devicetree/base/leds/beep
/sys/firmware/devicetree/base/mybeep
/sys/firmware/devicetree/base/mybeep/beep-gpio
/sys/bus/platform/devices/mybeep
[root@ATK-stm32mp1]:/lib/modules/5.4.31$
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ cat /sys/kernel/debug/pinctrl/pinmux-pi
ns 2>/dev/null | grep -i "pin 39|PC7"
[root@ATK-stm32mp1]:/lib/modules/5.4.31$

其中 两行 ：

/sys/class/leds/beep

/sys/firmware/devicetree/base/leds/beep

设备树里有一个 /leds/beep 节点，被 Linux 内核标准的 leds-gpio(gpio-leds) 驱动 自动接管了。它在启动时 probe 了 /leds/beep, 拿走了 gpio-39 (PC7), 创建了 /sys/class/leds/beep------ 这就是 debugfs 里 label 显示 "beep" 的来源。

解决方案

在设备树里找到 /leds 节点，把 beep 子节点删掉或注释掉。

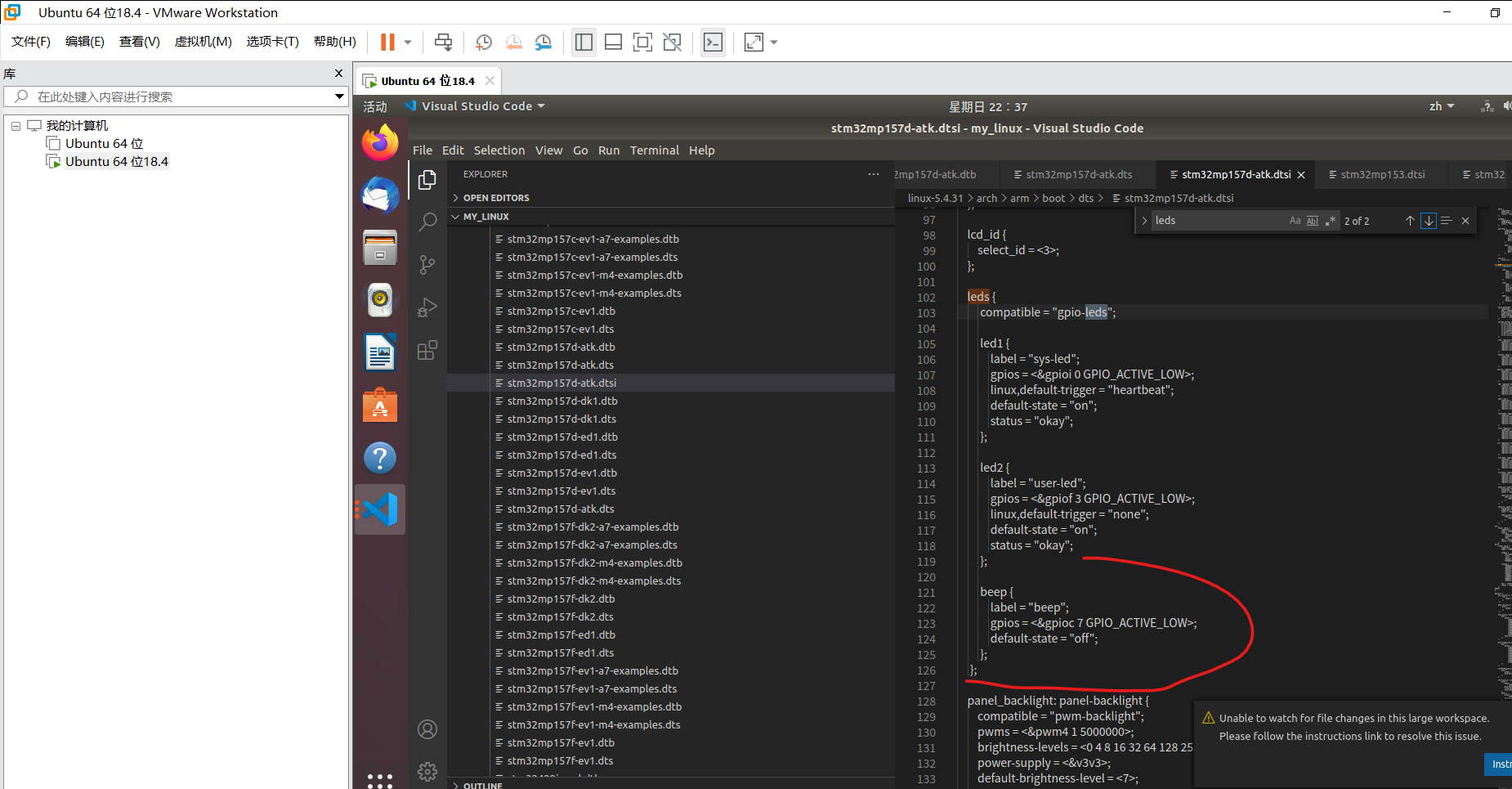

在 VS Code 里按 Ctrl+Shift+F 全局搜索 beep, 定位到类似下面的代码 (可能在 stm32mp157d-atk.dts 或某个 dtsi 里):

备选：直接用现成的 leds 接口 (不写驱动)

既然 /sys/class/leds/beep 已经存在，你其实可以直接用它控制蜂鸣器, 不需要自己写字符设备驱动:

复制代码
echo 1 > /sys/class/leds/beep/brightness   # 开蜂鸣器
echo 0 > /sys/class/leds/beep/brightness   # 关蜂鸣器
cat /sys/class/leds/beep/brightness        # 读当前状态

经过测试 ： echo 1 > /sys/class/leds/beep/brightness # 开蜂鸣器 可以用

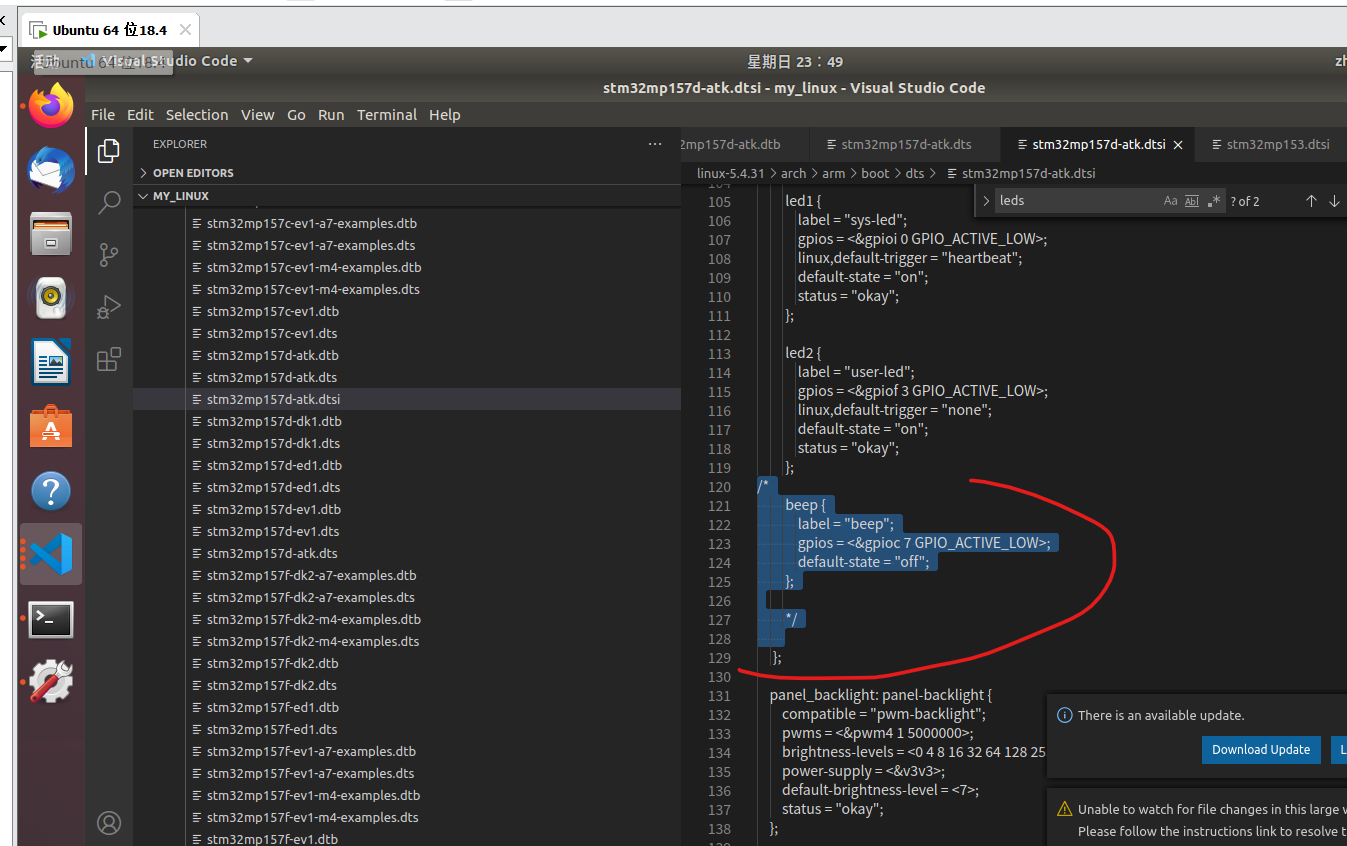

stm32mp157d-atk.dtsi

leds/beep 子节点已经注释掉了，led1、led2 保留，操作正确。

注释掉

复制代码
certs  CREDITS          drivers        init     Kconfig  LICENSES  mm           net                      scripts  stm32mp157d_atk.sh  usr         vmlinux.o
user@user-virtual-machine:~/linux/atk-mp1/linux/my_linux/linux-5.4.31$ make  dtbs
  DTC     arch/arm/boot/dts/stm32mp157d-atk.dtb
user@user-virtual-machine:~/linux/atk-mp1/linux/my_linux/linux-5.4.31$ cp  arch/arm/boot/dts/stm32mp157d-atk.dtb   /home/user/linux/tftpboot/
user@user-virtual-machine:~/linux/atk-mp1/linux/my_linux/linux-5.4.31$

[root@ATK-stm32mp1]:/lib/modules/5.4.31$ rm -f modules.*
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ls
aaaa           beepApp        dtsled.ko      ledApp
bbb            chrdevbase.ko  led            newchrled.ko
beep.ko        chrdevbaseApp  led.ko
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ depmod
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ modprobe beep
[  820.744063] beep-gpio num = 39
[  820.745804] beep major=241,minor=0
[root@ATK-stm32mp1]:/lib/modules/5.4.31$

测试 有效

复制代码
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ./beepApp /dev/beep 1
[root@ATK-stm32mp1]:/lib/modules/5.4.31$ ./beepApp /dev/beep 0
[root@ATK-stm32mp1]:/lib/modules/5.4.31$

所以之前不能加载是因为leds 中冲突了

完整代码

beep.c

复制代码
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名		: beep.c
作者	  	: 正点原子Linux团队
版本	   	: V1.0
描述	   	: 蜂鸣器驱动程序。
其他	   	: 无
论坛 	   	: www.openedv.com
日志	   	: 初版V1.0 2020/12/31 正点原子Linux团队创建
***************************************************************/
#define BEEP_CNT			1		/* 设备号个数 */
#define BEEP_NAME			"beep"	/* 名字 */
#define BEEPOFF 			0		/* 关蜂鸣器 */
#define BEEPON 				1		/* 开蜂鸣器 */

/* beep设备结构体 */
struct beep_dev{
	dev_t devid;			/* 设备号 	 */
	struct cdev cdev;		/* cdev 	*/
	struct class *class;	/* 类 		*/
	struct device *device;	/* 设备 	 */
	int major;				/* 主设备号	  */
	int minor;				/* 次设备号   */
	struct device_node	*nd; /* 设备节点 */
	int beep_gpio;			/* beep所使用的GPIO编号		*/
};

struct beep_dev beep;	/* beep设备 */

/*
 * @description		: 打开设备
 * @param - inode 	: 传递给驱动的inode
 * @param - filp 	: 设备文件，file结构体有个叫做private_data的成员变量
 * 					  一般在open的时候将private_data指向设备结构体。
 * @return 			: 0 成功;其他 失败
 */
static int led_open(struct inode *inode, struct file *filp)
{
	filp->private_data = &beep; /* 设置私有数据 */
	return 0;
}

/*
 * @description		: 从设备读取数据
 * @param - filp 	: 要打开的设备文件(文件描述符)
 * @param - buf 	: 返回给用户空间的数据缓冲区
 * @param - cnt 	: 要读取的数据长度
 * @param - offt 	: 相对于文件首地址的偏移
 * @return 			: 读取的字节数，如果为负值，表示读取失败
 */
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
	return 0;
}

/*
 * @description		: 向设备写数据
 * @param - filp 	: 设备文件，表示打开的文件描述符
 * @param - buf 	: 要写给设备写入的数据
 * @param - cnt 	: 要写入的数据长度
 * @param - offt 	: 相对于文件首地址的偏移
 * @return 			: 写入的字节数，如果为负值，表示写入失败
 */
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
	int retvalue;
	unsigned char databuf[1];
	unsigned char ledstat;
	struct beep_dev *dev = filp->private_data;

	retvalue = copy_from_user(databuf, buf, cnt); /* 接收APP发送过来的数据 */
	if(retvalue < 0) {
		printk("kernel write failed!\r\n");
		return -EFAULT;
	}

	ledstat = databuf[0];		/* 获取状态值 */

	if(ledstat == BEEPON) {
		gpio_set_value(dev->beep_gpio, 0);	/* 打开蜂鸣器 */
	} else if(ledstat == BEEPOFF) {
		gpio_set_value(dev->beep_gpio, 1);	/* 关闭蜂鸣器 */
	}
	return 0;
}

/*
 * @description		: 关闭/释放设备
 * @param - filp 	: 要关闭的设备文件(文件描述符)
 * @return 			: 0 成功;其他 失败
 */
static int led_release(struct inode *inode, struct file *filp)
{
	return 0;
}

/* 设备操作函数 */
static struct file_operations beep_fops = {
	.owner = THIS_MODULE,
	.open = led_open,
	.read = led_read,
	.write = led_write,
	.release = 	led_release,
};

/*
 * @description	: 驱动出口函数
 * @param 		: 无
 * @return 		: 无
 */
static int __init led_init(void)
{
	int ret = 0;
	const char *str;

	/* 设置LED所使用的GPIO */
	/* 1、获取设备节点：beep */
	beep.nd = of_find_node_by_path("/beep");
	if(beep.nd == NULL) {
		printk("beep node not find!\r\n");
		return -EINVAL;
	}

	/* 2.读取status属性 */
	ret = of_property_read_string(beep.nd, "status", &str);
	if(ret < 0)
	    return -EINVAL;

	if (strcmp(str, "okay"))
        return -EINVAL;

	/* 3、获取compatible属性值并进行匹配 */
	ret = of_property_read_string(beep.nd, "compatible", &str);
	if(ret < 0) {
		printk("beep: Failed to get compatible property\n");
		return -EINVAL;
	}

    if (strcmp(str, "alientek,beep")) {
        printk("beep: Compatible match failed\n");
        return -EINVAL;
    }

	/* 4、 获取设备树中的gpio属性，得到LED所使用的LED编号 */
	beep.beep_gpio = of_get_named_gpio(beep.nd, "beep-gpio", 0);
	if(beep.beep_gpio < 0) {
		printk("can't get led-gpio");
		return -EINVAL;
	}
	printk("beep-gpio num = %d\r\n", beep.beep_gpio);

	/* 5.向gpio子系统申请使用GPIO */
	ret = gpio_request(beep.beep_gpio, "BEEP-GPIO");
    if (ret) {
        printk(KERN_ERR "beep: Failed to request beep-gpio\n");
        return ret;
	}

	/* 6、设置PC7为输出，并且输出高电平，默认关闭BEEP */
	ret = gpio_direction_output(beep.beep_gpio, 1);
	if(ret < 0) {
		printk("can't set gpio!\r\n");
	}

	/* 注册字符设备驱动 */
	/* 1、创建设备号 */
	if (beep.major) {		/*  定义了设备号 */
		beep.devid = MKDEV(beep.major, 0);
		ret = register_chrdev_region(beep.devid, BEEP_CNT, BEEP_NAME);
		if(ret < 0) {
			pr_err("cannot register %s char driver [ret=%d]\n", BEEP_NAME, BEEP_CNT);
			goto free_gpio;
		}
	} else {						/* 没有定义设备号 */
		ret = alloc_chrdev_region(&beep.devid, 0, BEEP_CNT, BEEP_NAME);	/* 申请设备号 */
		if(ret < 0) {
			pr_err("%s Couldn't alloc_chrdev_region, ret=%d\r\n", BEEP_NAME, ret);
			goto free_gpio;
		}
		beep.major = MAJOR(beep.devid);	/* 获取分配号的主设备号 */
		beep.minor = MINOR(beep.devid);	/* 获取分配号的次设备号 */
	}
	printk("beep major=%d,minor=%d\r\n",beep.major, beep.minor);

	/* 2、初始化cdev */
	beep.cdev.owner = THIS_MODULE;
	cdev_init(&beep.cdev, &beep_fops);

	/* 3、添加一个cdev */
	cdev_add(&beep.cdev, beep.devid, BEEP_CNT);
	if(ret < 0)
		goto del_unregister;

	/* 4、创建类 */
	beep.class = class_create(THIS_MODULE, BEEP_NAME);
	if (IS_ERR(beep.class)) {
		goto del_cdev;
	}

	/* 5、创建设备 */
	beep.device = device_create(beep.class, NULL, beep.devid, NULL, BEEP_NAME);
	if (IS_ERR(beep.device)) {
		goto destroy_class;
	}
	return 0;

destroy_class:
	class_destroy(beep.class);
del_cdev:
	cdev_del(&beep.cdev);
del_unregister:
	unregister_chrdev_region(beep.devid, BEEP_CNT);
free_gpio:
	gpio_free(beep.beep_gpio);
	return -EIO;
}

/*
 * @description	: 驱动出口函数
 * @param 		: 无
 * @return 		: 无
 */
static void __exit led_exit(void)
{
	/* 注销字符设备驱动 */
	cdev_del(&beep.cdev);/*  删除cdev */
	unregister_chrdev_region(beep.devid, BEEP_CNT); /* 注销设备号 */
	device_destroy(beep.class, beep.devid);/* 注销设备 */
	class_destroy(beep.class);/* 注销类 */
	gpio_free(beep.beep_gpio); /* 释放GPIO */
}

module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("ALIENTEK");
MODULE_INFO(intree, "Y");

beepApp.c

复制代码
#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名		: beepApp.c
作者	  	: 正点原子Linux团队
版本	   	: V1.0
描述	   	: beep测试APP。
其他	   	: 无
使用方法	 ：./beepApp /dev/beep  0 关闭蜂鸣器
		     ./beepApp /dev/beep  1 打开蜂鸣器
论坛 	   	: www.openedv.com
日志	   	: 初版V1.0 2020/12/31 正点原子Linux团队创建
***************************************************************/

#define BEEPOFF 	0
#define BEEPON 	1

/*
 * @description		: main主程序
 * @param - argc 	: argv数组元素个数
 * @param - argv 	: 具体参数
 * @return 			: 0 成功;其他 失败
 */
int main(int argc, char *argv[])
{
	int fd, retvalue;
	char *filename;
	unsigned char databuf[1];

	if(argc != 3){
		printf("Error Usage!\r\n");
		return -1;
	}

	filename = argv[1];

	/* 打开beep驱动 */
	fd = open(filename, O_RDWR);
	if(fd < 0){
		printf("file %s open failed!\r\n", argv[1]);
		return -1;
	}

	databuf[0] = atoi(argv[2]);	/* 要执行的操作：打开或关闭 */

	/* 向/dev/beep文件写入数据 */
	retvalue = write(fd, databuf, sizeof(databuf));
	if(retvalue < 0){
		printf("BEEP Control Failed!\r\n");
		close(fd);
		return -1;
	}

	retvalue = close(fd); /* 关闭文件 */
	if(retvalue < 0){
		printf("file %s close failed!\r\n", argv[1]);
		return -1;
	}
	return 0;
}

Makefile

复制代码
KERNELDIR := /home/user/linux/atk-mp1/linux/my_linux/linux-5.4.31
CURRENT_PATH := $(shell pwd)

obj-m := beep.o

build: kernel_modules

kernel_modules:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

clean:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean
相关推荐
一路往蓝-Anbo1 小时前
第七篇：以太网设计 —— 从 RMII 时序到变压器隔离的深度拆解
stm32·单片机·嵌入式硬件·嵌入式·stm32硬件设计
小刘在重生~1 小时前
Django 全套入门笔记｜安装、项目创建、ORM、Form、中间件、登录认证
笔记·中间件·django
Java小学生丶1 小时前
[开源自荐] ZTShell，一个使用 Tauri 2 + Rust 全程由 AI 开发的跨平台桌面 SSH 工具
linux·网络·centos7·云服务器·开发技巧·资源分享·个人私货
广州灵眸科技有限公司1 小时前
灵眸科技EAI3572-Core-L核心板即将发布！八核+4TOPS NPU，面向工业与边缘AI
linux·运维·服务器·数据库·yolo
流浪0011 小时前
Linux系统篇28——通信（五）：信号量专篇：从电影院订票到内核一张大表，把信号量一次讲透
linux·运维·服务器
码农小韩1 小时前
Linux应用开发（三）——Linux的文件属性与目录
linux·嵌入式软件开发·linux操作系统·嵌入式操作系统·linux应用开发
张洛闻Eren2 小时前
云原生k8s【第七课】：集群监控与可观测性
linux·运维·docker·云原生·容器·kubernetes·k8s
待2 小时前
Python 图片处理：裁剪缩放至300×200，格式JPG/PNG/GIF，控制大小≤100KB
linux·前端·python
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03历年考研数学一、数学二、数学三真题试卷及答案PDF04蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接05ZCode 周末送额度活动开启：3 亿 Token 免费领取062026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？07微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新08Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费09AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路10VSCode+CodeX扩展，无法启动
