ESP-IDF保姆级入门23｜MQTT物联网通信全解：发布订阅模式/QoS等级/遗嘱消息/主题设计/断线重连，掌握工业级标准消息通信

jianqiang.xue2026-09-07 13:11

专栏前言

上一篇我们掌握了WiFi联网与Socket网络编程，实现了基础的TCP/UDP通信与HTTP服务，构建了设备与网络的连接通道。

但在物联网领域，直接用TCP/HTTP做设备通信存在诸多问题：连接开销大、海量设备管理困难、没有统一的消息路由、不支持异步解耦。而MQTT（Message Queuing Telemetry Transport） 是专为物联网设计的轻量级消息协议，基于发布订阅架构，带宽占用低、解耦性强、支持海量设备接入，是目前物联网设备通信的事实标准。

很多新手对MQTT的使用停留在"发个字符串消息"，但实际工程化应用需要处理：QoS服务质量保障、断线自动重连、遗嘱异常通知、主题层级设计、消息缓存补发、安全加密等一系列问题。

ESP-IDF 提供了原生的 esp_mqtt 组件，完整支持MQTT 3.1.1/5.0协议，内置断线重连、TLS加密、多主题订阅，无需自己实现协议底层。

本篇一次性讲透ESP-IDF下的MQTT通信：

发布订阅核心原理 → QoS服务质量等级 → 遗嘱消息与保留消息 → 基础连接收发实战 → 工程化主题设计 → 可靠性与安全设计 → 最佳实践与踩坑汇总

全程配可编译源码+架构图解，零基础也能实现工业级可靠的物联网消息通信。

一、MQTT核心基础

1. 发布订阅模式

MQTT 采用发布-订阅 架构，和传统客户端-服务器模式有本质区别：发送方和接收方完全解耦，不需要知道对方的存在，也不需要同时在线，所有消息通过中间的消息代理（Broker） 进行路由转发。

核心角色：

  • 发布者：产生消息，将消息发送到指定主题
  • 订阅者：订阅感兴趣的主题，接收Broker转发的消息
  • 消息代理（Broker）：负责接收消息、管理订阅、路由转发，如EMQX、Mosquitto
  • 主题（Topic） ：消息的分类标签，用/分隔层级，例如 device/sensor01/temperature

核心优势：

  • 轻量低带宽：协议头部极小，适合低带宽、不稳定的移动网络
  • 完全解耦：发布者和订阅者无需感知对方，时间、空间、逻辑三重解耦
  • 异步通信：支持离线消息缓存，设备上线后自动接收
  • 一对多广播：一条消息可同时推送给所有订阅该主题的设备

下面是发布订阅模式的完整消息流转图：
#mermaid-svg-X4cSo10au3DELaoj{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-X4cSo10au3DELaoj .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-X4cSo10au3DELaoj .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-X4cSo10au3DELaoj .error-icon{fill:#552222;}#mermaid-svg-X4cSo10au3DELaoj .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-X4cSo10au3DELaoj .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-X4cSo10au3DELaoj .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-X4cSo10au3DELaoj .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-X4cSo10au3DELaoj .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-X4cSo10au3DELaoj .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-X4cSo10au3DELaoj .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-X4cSo10au3DELaoj .marker{fill:#333333;stroke:#333333;}#mermaid-svg-X4cSo10au3DELaoj .marker.cross{stroke:#333333;}#mermaid-svg-X4cSo10au3DELaoj svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-X4cSo10au3DELaoj p{margin:0;}#mermaid-svg-X4cSo10au3DELaoj .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-X4cSo10au3DELaoj .cluster-label text{fill:#333;}#mermaid-svg-X4cSo10au3DELaoj .cluster-label span{color:#333;}#mermaid-svg-X4cSo10au3DELaoj .cluster-label span p{background-color:transparent;}#mermaid-svg-X4cSo10au3DELaoj .label text,#mermaid-svg-X4cSo10au3DELaoj span{fill:#333;color:#333;}#mermaid-svg-X4cSo10au3DELaoj .node rect,#mermaid-svg-X4cSo10au3DELaoj .node circle,#mermaid-svg-X4cSo10au3DELaoj .node ellipse,#mermaid-svg-X4cSo10au3DELaoj .node polygon,#mermaid-svg-X4cSo10au3DELaoj .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-X4cSo10au3DELaoj .rough-node .label text,#mermaid-svg-X4cSo10au3DELaoj .node .label text,#mermaid-svg-X4cSo10au3DELaoj .image-shape .label,#mermaid-svg-X4cSo10au3DELaoj .icon-shape .label{text-anchor:middle;}#mermaid-svg-X4cSo10au3DELaoj .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-X4cSo10au3DELaoj .rough-node .label,#mermaid-svg-X4cSo10au3DELaoj .node .label,#mermaid-svg-X4cSo10au3DELaoj .image-shape .label,#mermaid-svg-X4cSo10au3DELaoj .icon-shape .label{text-align:center;}#mermaid-svg-X4cSo10au3DELaoj .node.clickable{cursor:pointer;}#mermaid-svg-X4cSo10au3DELaoj .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-X4cSo10au3DELaoj .arrowheadPath{fill:#333333;}#mermaid-svg-X4cSo10au3DELaoj .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-X4cSo10au3DELaoj .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-X4cSo10au3DELaoj .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-X4cSo10au3DELaoj .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-X4cSo10au3DELaoj .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-X4cSo10au3DELaoj .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-X4cSo10au3DELaoj .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-X4cSo10au3DELaoj .cluster text{fill:#333;}#mermaid-svg-X4cSo10au3DELaoj .cluster span{color:#333;}#mermaid-svg-X4cSo10au3DELaoj div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-X4cSo10au3DELaoj .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-X4cSo10au3DELaoj rect.text{fill:none;stroke-width:0;}#mermaid-svg-X4cSo10au3DELaoj .icon-shape,#mermaid-svg-X4cSo10au3DELaoj .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-X4cSo10au3DELaoj .icon-shape p,#mermaid-svg-X4cSo10au3DELaoj .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-X4cSo10au3DELaoj .icon-shape .label rect,#mermaid-svg-X4cSo10au3DELaoj .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-X4cSo10au3DELaoj .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-X4cSo10au3DELaoj .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-X4cSo10au3DELaoj :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 订阅者
消息代理 Broker
发布者
发布 device/sensor01/temp
发布 device/sensor01/humi
转发匹配主题
转发匹配主题
温度传感器
湿度传感器
主题路由
订阅管理
消息转发
手机App
云端服务器

2. QoS服务质量等级

QoS（Quality of Service）是MQTT的核心特性，定义了消息的交付可靠性，分为三个等级，不同场景按需选择：

QoS等级 交付保证 握手次数 典型场景
QoS 0 最多一次 发完即忘，可能丢失 1次 高频传感器数据、不重要的状态上报
QoS 1 至少一次 保证到达，可能重复 2次 普通数据上报、非关键指令
QoS 2 恰好一次 保证只到达一次，无重复 4次 关键控制指令、计费数据、固件下发

工程选型：绝大多数场景用QoS 1平衡可靠性与开销；高频、可丢的数据用QoS 0；核心控制用QoS 2。

3. 其他核心概念

  • 遗嘱消息（Will）：设备连接时预设一条消息，当设备异常断电、网络中断导致非正常断开时，Broker自动将遗嘱消息发送给订阅者，实时通知设备离线状态。
  • 保留消息（Retained）：Broker会保留主题的最新一条消息，新订阅者订阅该主题时，会立刻收到这条保留消息，无需等待下一次发布。
  • 主题通配符 ：+ 匹配单层主题，# 匹配多层主题，用于批量订阅一类消息。

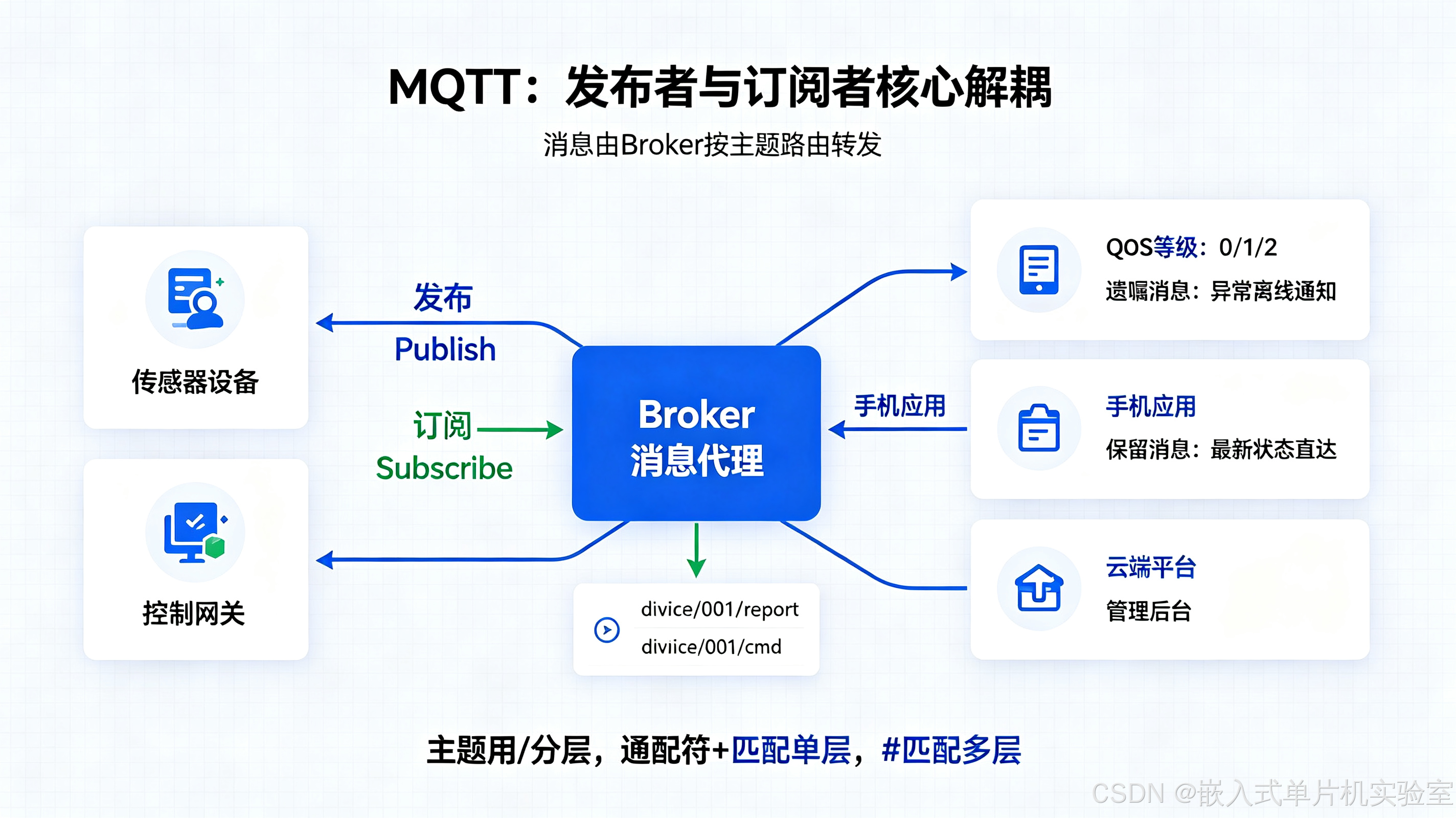

【配图1：MQTT发布订阅架构与核心特性示意图】

配图说明：展示发布者、Broker、订阅者的三角架构，消息流向与主题路由；侧边标注QoS等级、遗嘱、保留消息三大核心特性，直观呈现发布订阅模式的工作逻辑。

二、ESP-IDF MQTT组件与核心API

ESP-IDF 原生提供 esp_mqtt 组件，是工业级项目的首选方案，比自己用Socket实现协议更稳定、功能更完整。

1. 组件核心特性

  • 支持MQTT 3.1.1、MQTT 5.0协议版本
  • 支持TCP、TLS、WebSocket多种传输方式
  • 内置自动断线重连、退避机制
  • 事件驱动架构，所有状态变化通过事件回调通知
  • 支持多主题订阅、遗嘱消息、保留消息

2. 核心API

c 复制代码
#include "mqtt_client.h"

// 1. 配置并创建MQTT客户端，返回句柄
esp_mqtt_client_handle_t esp_mqtt_client_init(const esp_mqtt_client_config_t *config);

// 2. 注册事件回调
esp_err_t esp_mqtt_client_register_event(
    esp_mqtt_client_handle_t client,
    esp_mqtt_event_id_t event,
    esp_event_handler_t event_handler,
    void *event_handler_arg
);

// 3. 启动客户端，开始连接Broker
esp_err_t esp_mqtt_client_start(esp_mqtt_client_handle_t client);

// 4. 发布消息
int esp_mqtt_client_publish(
    esp_mqtt_client_handle_t client,
    const char *topic,
    const char *data,
    int len,
    int qos,
    int retain
);

// 5. 订阅主题
int esp_mqtt_client_subscribe(esp_mqtt_client_handle_t client, const char *topic, int qos);

// 6. 停止、销毁客户端
esp_err_t esp_mqtt_client_stop(esp_mqtt_client_handle_t client);
esp_err_t esp_mqtt_client_destroy(esp_mqtt_client_handle_t client);

下面是 esp_mqtt 组件的事件驱动架构图：
#mermaid-svg-pcAIW43y4rKAbrIK{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-pcAIW43y4rKAbrIK .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-pcAIW43y4rKAbrIK .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-pcAIW43y4rKAbrIK .error-icon{fill:#552222;}#mermaid-svg-pcAIW43y4rKAbrIK .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-pcAIW43y4rKAbrIK .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-pcAIW43y4rKAbrIK .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-pcAIW43y4rKAbrIK .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-pcAIW43y4rKAbrIK .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-pcAIW43y4rKAbrIK .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-pcAIW43y4rKAbrIK .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-pcAIW43y4rKAbrIK .marker{fill:#333333;stroke:#333333;}#mermaid-svg-pcAIW43y4rKAbrIK .marker.cross{stroke:#333333;}#mermaid-svg-pcAIW43y4rKAbrIK svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-pcAIW43y4rKAbrIK p{margin:0;}#mermaid-svg-pcAIW43y4rKAbrIK .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-pcAIW43y4rKAbrIK .cluster-label text{fill:#333;}#mermaid-svg-pcAIW43y4rKAbrIK .cluster-label span{color:#333;}#mermaid-svg-pcAIW43y4rKAbrIK .cluster-label span p{background-color:transparent;}#mermaid-svg-pcAIW43y4rKAbrIK .label text,#mermaid-svg-pcAIW43y4rKAbrIK span{fill:#333;color:#333;}#mermaid-svg-pcAIW43y4rKAbrIK .node rect,#mermaid-svg-pcAIW43y4rKAbrIK .node circle,#mermaid-svg-pcAIW43y4rKAbrIK .node ellipse,#mermaid-svg-pcAIW43y4rKAbrIK .node polygon,#mermaid-svg-pcAIW43y4rKAbrIK .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-pcAIW43y4rKAbrIK .rough-node .label text,#mermaid-svg-pcAIW43y4rKAbrIK .node .label text,#mermaid-svg-pcAIW43y4rKAbrIK .image-shape .label,#mermaid-svg-pcAIW43y4rKAbrIK .icon-shape .label{text-anchor:middle;}#mermaid-svg-pcAIW43y4rKAbrIK .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-pcAIW43y4rKAbrIK .rough-node .label,#mermaid-svg-pcAIW43y4rKAbrIK .node .label,#mermaid-svg-pcAIW43y4rKAbrIK .image-shape .label,#mermaid-svg-pcAIW43y4rKAbrIK .icon-shape .label{text-align:center;}#mermaid-svg-pcAIW43y4rKAbrIK .node.clickable{cursor:pointer;}#mermaid-svg-pcAIW43y4rKAbrIK .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-pcAIW43y4rKAbrIK .arrowheadPath{fill:#333333;}#mermaid-svg-pcAIW43y4rKAbrIK .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-pcAIW43y4rKAbrIK .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-pcAIW43y4rKAbrIK .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-pcAIW43y4rKAbrIK .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-pcAIW43y4rKAbrIK .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-pcAIW43y4rKAbrIK .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-pcAIW43y4rKAbrIK .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-pcAIW43y4rKAbrIK .cluster text{fill:#333;}#mermaid-svg-pcAIW43y4rKAbrIK .cluster span{color:#333;}#mermaid-svg-pcAIW43y4rKAbrIK div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-pcAIW43y4rKAbrIK .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-pcAIW43y4rKAbrIK rect.text{fill:none;stroke-width:0;}#mermaid-svg-pcAIW43y4rKAbrIK .icon-shape,#mermaid-svg-pcAIW43y4rKAbrIK .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-pcAIW43y4rKAbrIK .icon-shape p,#mermaid-svg-pcAIW43y4rKAbrIK .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-pcAIW43y4rKAbrIK .icon-shape .label rect,#mermaid-svg-pcAIW43y4rKAbrIK .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-pcAIW43y4rKAbrIK .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-pcAIW43y4rKAbrIK .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-pcAIW43y4rKAbrIK :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 成功
失败
esp_mqtt_client_init

配置并创建客户端
esp_mqtt_client_start

启动客户端
连接 Broker
MQTT_EVENT_CONNECTED

连接成功
MQTT_EVENT_ERROR

发生错误
esp_mqtt_client_subscribe

订阅主题
esp_mqtt_client_publish

发布消息
MQTT_EVENT_DATA

收到订阅消息
MQTT_EVENT_PUBLISHED

发布成功
自动重连机制

指数退避
业务处理回调

3. 核心事件

所有状态变化和数据接收都通过事件回调异步通知：

  • MQTT_EVENT_CONNECTED：成功连接Broker
  • MQTT_EVENT_DISCONNECTED：连接断开
  • MQTT_EVENT_DATA：收到订阅的消息
  • MQTT_EVENT_PUBLISHED：消息发布成功
  • MQTT_EVENT_ERROR：发生错误

三、实战1：基础MQTT连接与消息收发

实现功能：连接公共MQTT测试Broker，订阅指令主题，定时模拟发布温湿度数据，收到消息打印处理。

完整可编译源码

c 复制代码
#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_wifi.h"
#include "esp_event.h"
#include "mqtt_client.h"
#include "esp_log.h"
#include "nvs_flash.h"

#define TAG "MQTT_DEMO"

// WiFi配置
#define WIFI_SSID "你的WiFi名称"
#define WIFI_PASS "你的WiFi密码"

// MQTT Broker配置（EMQX公共测试Broker）
#define MQTT_URI   "mqtt://broker.emqx.io"
#define MQTT_PORT  1883
#define DEVICE_ID  "esp32_001"

// 主题定义
#define TOPIC_REPORT  "device/" DEVICE_ID "/report"   // 上报主题
#define TOPIC_CMD     "device/" DEVICE_ID "/cmd"      // 指令主题

esp_mqtt_client_handle_t mqtt_client = NULL;

// WiFi连接初始化（简化版，完整实现参考第22篇）
static void wifi_init_sta(void)
{
    esp_netif_init();
    esp_event_loop_create_default();
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    esp_wifi_init(&cfg);

    wifi_config_t wifi_config = {
        .sta = {
            .ssid = WIFI_SSID,
            .password = WIFI_PASS,
        },
    };
    esp_wifi_set_mode(WIFI_MODE_STA);
    esp_wifi_set_config(WIFI_IF_STA, &wifi_config);
    esp_wifi_start();
    esp_wifi_connect();

    // 等待连接成功
    uint8_t retry = 0;
    while(retry < 10) {
        vTaskDelay(pdMS_TO_TICKS(1000));
        if(esp_wifi_connect() == ESP_OK) break;
        retry++;
    }
    ESP_LOGI(TAG, "WiFi连接完成");
}

// MQTT事件回调
static void mqtt_event_handler(void *handler_args, esp_event_base_t base,
                                int32_t event_id, void *event_data)
{
    esp_mqtt_event_handle_t event = event_data;
    esp_mqtt_client_handle_t client = event->client;

    switch((esp_mqtt_event_id_t)event_id) {
        case MQTT_EVENT_CONNECTED:
            ESP_LOGI(TAG, "MQTT连接成功");
            // 连接成功后订阅指令主题，QoS 1
            esp_mqtt_client_subscribe(client, TOPIC_CMD, 1);
            ESP_LOGI(TAG, "已订阅主题：%s", TOPIC_CMD);
            break;

        case MQTT_EVENT_DISCONNECTED:
            ESP_LOGW(TAG, "MQTT连接断开，将自动重连");
            break;

        case MQTT_EVENT_DATA:
            // 收到消息
            ESP_LOGI(TAG, "收到消息 | 主题：%.*s | 内容：%.*s",
                    event->topic_len, event->topic,
                    event->data_len, event->data);
            // 可在此解析指令，执行业务逻辑
            break;

        case MQTT_EVENT_PUBLISHED:
            ESP_LOGI(TAG, "消息发布成功");
            break;

        default:
            break;
    }
}

// 定时上报任务
void report_task(void *pvParameters)
{
    char payload[64];
    uint32_t cnt = 0;
    float temp = 25.0f;
    float humi = 60.0f;

    while(1) {
        // 模拟温湿度数据
        temp += 0.1f;
        humi -= 0.2f;
        cnt++;

        snprintf(payload, sizeof(payload),
                "{\"id\":\"%s\",\"temp\":%.1f,\"humi\":%.1f,\"cnt\":%lu}",
                DEVICE_ID, temp, humi, cnt);

        // 发布消息，QoS 1，不保留
        esp_mqtt_client_publish(mqtt_client, TOPIC_REPORT, payload, strlen(payload), 1, 0);
        ESP_LOGI(TAG, "上报数据：%s", payload);

        vTaskDelay(pdMS_TO_TICKS(5000)); // 5秒上报一次
    }
}

void app_main(void)
{
    nvs_flash_init();
    wifi_init_sta();

    // 1. 配置MQTT客户端
    esp_mqtt_client_config_t mqtt_cfg = {
        .broker.address.uri = MQTT_URI,
        .broker.address.port = MQTT_PORT,
        .credentials.client_id = DEVICE_ID,
        .session.keepalive = 60, // 心跳60秒
    };

    // 2. 创建客户端
    mqtt_client = esp_mqtt_client_init(&mqtt_cfg);

    // 3. 注册事件回调
    esp_mqtt_client_register_event(mqtt_client, ESP_EVENT_ANY_ID, mqtt_event_handler, NULL);

    // 4. 启动MQTT客户端
    esp_mqtt_client_start(mqtt_client);

    // 5. 创建上报任务
    xTaskCreate(report_task, "report_task", 4096, NULL, 3, NULL);

    ESP_LOGI(TAG, "MQTT客户端启动完成");
}

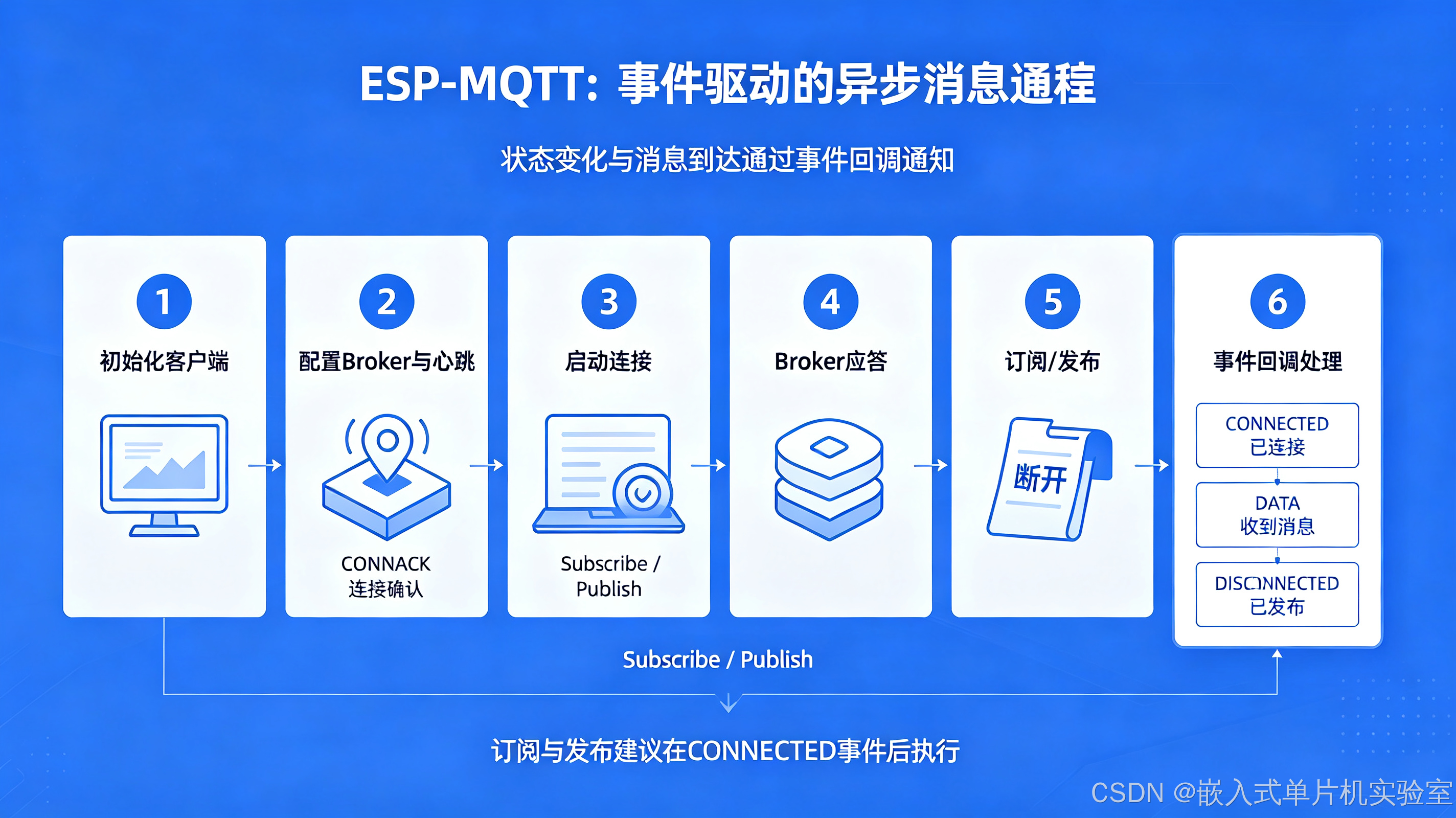

【配图2：ESP-MQTT事件驱动通信流程图】

配图说明：展示客户端初始化→启动连接→Broker应答→订阅/发布→事件回调的完整流程，标注各个事件的触发时机与数据流向，直观呈现事件驱动的异步通信逻辑。

下面是实战源码的完整运行流程图：
#mermaid-svg-9slTSwZk81NYSVXD{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-9slTSwZk81NYSVXD .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-9slTSwZk81NYSVXD .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-9slTSwZk81NYSVXD .error-icon{fill:#552222;}#mermaid-svg-9slTSwZk81NYSVXD .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-9slTSwZk81NYSVXD .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-9slTSwZk81NYSVXD .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-9slTSwZk81NYSVXD .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-9slTSwZk81NYSVXD .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-9slTSwZk81NYSVXD .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-9slTSwZk81NYSVXD .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-9slTSwZk81NYSVXD .marker{fill:#333333;stroke:#333333;}#mermaid-svg-9slTSwZk81NYSVXD .marker.cross{stroke:#333333;}#mermaid-svg-9slTSwZk81NYSVXD svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-9slTSwZk81NYSVXD p{margin:0;}#mermaid-svg-9slTSwZk81NYSVXD .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-9slTSwZk81NYSVXD .cluster-label text{fill:#333;}#mermaid-svg-9slTSwZk81NYSVXD .cluster-label span{color:#333;}#mermaid-svg-9slTSwZk81NYSVXD .cluster-label span p{background-color:transparent;}#mermaid-svg-9slTSwZk81NYSVXD .label text,#mermaid-svg-9slTSwZk81NYSVXD span{fill:#333;color:#333;}#mermaid-svg-9slTSwZk81NYSVXD .node rect,#mermaid-svg-9slTSwZk81NYSVXD .node circle,#mermaid-svg-9slTSwZk81NYSVXD .node ellipse,#mermaid-svg-9slTSwZk81NYSVXD .node polygon,#mermaid-svg-9slTSwZk81NYSVXD .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-9slTSwZk81NYSVXD .rough-node .label text,#mermaid-svg-9slTSwZk81NYSVXD .node .label text,#mermaid-svg-9slTSwZk81NYSVXD .image-shape .label,#mermaid-svg-9slTSwZk81NYSVXD .icon-shape .label{text-anchor:middle;}#mermaid-svg-9slTSwZk81NYSVXD .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-9slTSwZk81NYSVXD .rough-node .label,#mermaid-svg-9slTSwZk81NYSVXD .node .label,#mermaid-svg-9slTSwZk81NYSVXD .image-shape .label,#mermaid-svg-9slTSwZk81NYSVXD .icon-shape .label{text-align:center;}#mermaid-svg-9slTSwZk81NYSVXD .node.clickable{cursor:pointer;}#mermaid-svg-9slTSwZk81NYSVXD .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-9slTSwZk81NYSVXD .arrowheadPath{fill:#333333;}#mermaid-svg-9slTSwZk81NYSVXD .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-9slTSwZk81NYSVXD .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-9slTSwZk81NYSVXD .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-9slTSwZk81NYSVXD .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-9slTSwZk81NYSVXD .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-9slTSwZk81NYSVXD .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-9slTSwZk81NYSVXD .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-9slTSwZk81NYSVXD .cluster text{fill:#333;}#mermaid-svg-9slTSwZk81NYSVXD .cluster span{color:#333;}#mermaid-svg-9slTSwZk81NYSVXD div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-9slTSwZk81NYSVXD .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-9slTSwZk81NYSVXD rect.text{fill:none;stroke-width:0;}#mermaid-svg-9slTSwZk81NYSVXD .icon-shape,#mermaid-svg-9slTSwZk81NYSVXD .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-9slTSwZk81NYSVXD .icon-shape p,#mermaid-svg-9slTSwZk81NYSVXD .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-9slTSwZk81NYSVXD .icon-shape .label rect,#mermaid-svg-9slTSwZk81NYSVXD .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-9slTSwZk81NYSVXD .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-9slTSwZk81NYSVXD .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-9slTSwZk81NYSVXD :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 否
是
是
否
app_main 入口
nvs_flash_init

初始化NVS存储
wifi_init_sta

连接WiFi
esp_mqtt_client_init

创建MQTT客户端
esp_mqtt_client_register_event

注册事件回调
esp_mqtt_client_start

启动客户端
xTaskCreate

创建上报任务
MQTT连接成功?
MQTT_EVENT_DISCONNECTED

等待自动重连
MQTT_EVENT_CONNECTED

订阅指令主题
report_task 循环

每5秒上报温湿度
esp_mqtt_client_publish

发布JSON数据
收到指令消息?
MQTT_EVENT_DATA

解析指令并处理

四、进阶特性与工程化应用

1. 遗嘱消息：异常离线通知

工业级设备需要实时监控在线状态，遗嘱消息是最可靠的实现方式：设备连接Broker时预设离线消息，异常断电时Broker自动发送，无需设备参与。

配置方式：在客户端配置中添加遗嘱相关参数

c 复制代码
esp_mqtt_client_config_t mqtt_cfg = {
    // ... 其他配置
    .will.topic = "device/" DEVICE_ID "/status",
    .will.msg = "offline",
    .will.qos = 1,
    .will.retain = true, // 保留消息，新订阅者立刻看到状态
};

设备正常上线时，主动发布一条online的保留消息到同一主题；异常离线时，Broker自动替换为offline，完美实现设备在线状态实时同步。

下面是遗嘱消息的完整工作流程：
订阅者 MQTT Broker 设备 订阅者 MQTT Broker 设备 #mermaid-svg-1TZkVVCArEKIvrcJ{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-1TZkVVCArEKIvrcJ .error-icon{fill:#552222;}#mermaid-svg-1TZkVVCArEKIvrcJ .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-1TZkVVCArEKIvrcJ .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-1TZkVVCArEKIvrcJ .marker{fill:#333333;stroke:#333333;}#mermaid-svg-1TZkVVCArEKIvrcJ .marker.cross{stroke:#333333;}#mermaid-svg-1TZkVVCArEKIvrcJ svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-1TZkVVCArEKIvrcJ p{margin:0;}#mermaid-svg-1TZkVVCArEKIvrcJ .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-1TZkVVCArEKIvrcJ text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-1TZkVVCArEKIvrcJ .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-1TZkVVCArEKIvrcJ .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-1TZkVVCArEKIvrcJ .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-1TZkVVCArEKIvrcJ .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-1TZkVVCArEKIvrcJ #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-1TZkVVCArEKIvrcJ .sequenceNumber{fill:white;}#mermaid-svg-1TZkVVCArEKIvrcJ #sequencenumber{fill:#333;}#mermaid-svg-1TZkVVCArEKIvrcJ #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-1TZkVVCArEKIvrcJ .messageText{fill:#333;stroke:none;}#mermaid-svg-1TZkVVCArEKIvrcJ .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-1TZkVVCArEKIvrcJ .labelText,#mermaid-svg-1TZkVVCArEKIvrcJ .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-1TZkVVCArEKIvrcJ .loopText,#mermaid-svg-1TZkVVCArEKIvrcJ .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-1TZkVVCArEKIvrcJ .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-1TZkVVCArEKIvrcJ .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-1TZkVVCArEKIvrcJ .noteText,#mermaid-svg-1TZkVVCArEKIvrcJ .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-1TZkVVCArEKIvrcJ .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-1TZkVVCArEKIvrcJ .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-1TZkVVCArEKIvrcJ .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-1TZkVVCArEKIvrcJ .actorPopupMenu{position:absolute;}#mermaid-svg-1TZkVVCArEKIvrcJ .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-1TZkVVCArEKIvrcJ .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-1TZkVVCArEKIvrcJ .actor-man circle,#mermaid-svg-1TZkVVCArEKIvrcJ line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-1TZkVVCArEKIvrcJ :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 设备正常运行 连接并配置遗嘱消息topic: device/001/statusmsg: offline发布保留消息 online转发 online 状态异常断电/网络中断检测到非正常断开自动发布遗嘱消息 offline实时感知设备离线

2. 保留消息：状态同步

对于设备状态、配置参数这类需要立刻获取的信息，开启保留消息：

c 复制代码
// 发布设备状态，开启保留
esp_mqtt_client_publish(client, "device/001/status", "online", 6, 1, 1);

任何新订阅该主题的客户端，都会立刻收到最新的状态，不用等待下一次上报。

3. 主题设计规范

好的主题设计是系统可扩展的关键，工业级项目推荐按层级设计：

c 复制代码
# 设备上报
device/{device_id}/report/{data_type}
# 下行指令
device/{device_id}/cmd/{cmd_type}
# 设备状态
device/{device_id}/status
# 系统广播
sys/broadcast/{service}
  • 层级清晰，按产品、设备、功能划分，便于权限控制与扩展
  • 避免过深层级，一般3~4层最佳
  • 通配符谨慎使用，禁止用#订阅全量主题

五、工业级可靠性与安全设计

1. 断线重连与状态恢复

esp_mqtt 内置自动重连，工程中还需要在重连成功后恢复业务状态：

  • 重新订阅所有主题
  • 上报当前设备状态
  • 补发缓存的离线消息

2. 消息缓存与补发

网络断开期间，重要消息不能直接丢弃：

  • 建立消息队列，网络异常时将消息存入队列
  • 重连成功后按顺序补发
  • 超过队列长度的旧消息按策略丢弃

3. 安全设计

  • 账号认证：配置用户名密码，禁止匿名接入
  • TLS加密 ：使用mqtts://协议，传输全程加密，防止数据泄露和篡改
  • 双向认证：配置客户端证书，Broker验证设备身份，设备验证Broker证书

4. 多主题消息分发

当订阅多个主题时，在事件回调中按主题分发到不同处理函数，逻辑清晰易维护：

c 复制代码
if(strncmp(event->topic, "device/001/cmd", event->topic_len) == 0) {
    handle_cmd(event->data, event->data_len);
} else if(strncmp(event->topic, "device/001/config", event->topic_len) == 0) {
    handle_config(event->data, event->data_len);
}

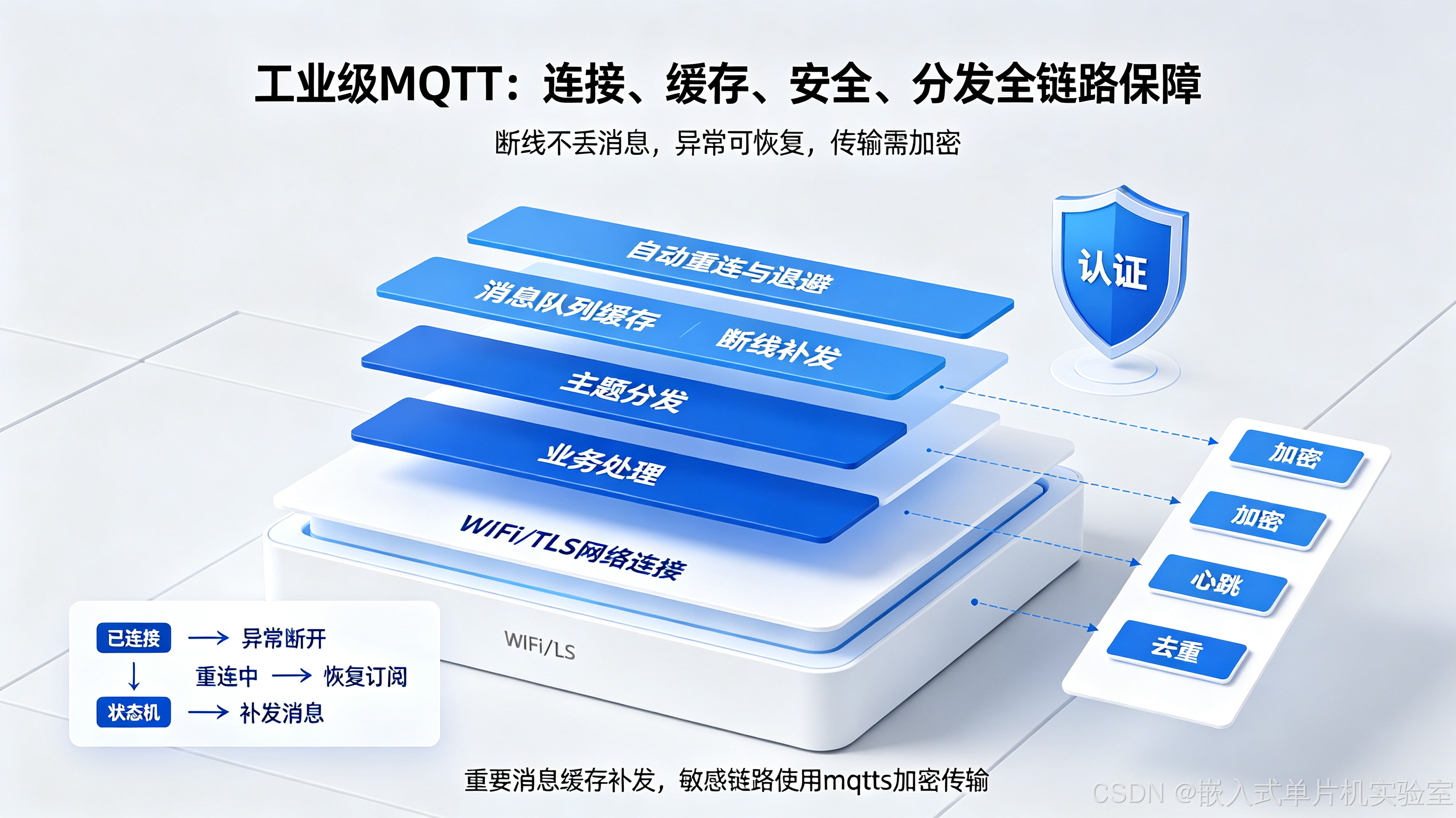

【配图3：工业级MQTT通信可靠性设计框图】

配图说明：从底层连接→重连机制→消息缓存→安全加密→主题分发→业务处理的完整分层架构，标注每个环节的可靠性保障手段，直观呈现工程化设计的完整体系。

下面是工业级 MQTT 通信的完整可靠性设计分层架构：
#mermaid-svg-2RCM7iKlsttXntwV{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-2RCM7iKlsttXntwV .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-2RCM7iKlsttXntwV .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-2RCM7iKlsttXntwV .error-icon{fill:#552222;}#mermaid-svg-2RCM7iKlsttXntwV .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-2RCM7iKlsttXntwV .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-2RCM7iKlsttXntwV .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-2RCM7iKlsttXntwV .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-2RCM7iKlsttXntwV .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-2RCM7iKlsttXntwV .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-2RCM7iKlsttXntwV .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-2RCM7iKlsttXntwV .marker{fill:#333333;stroke:#333333;}#mermaid-svg-2RCM7iKlsttXntwV .marker.cross{stroke:#333333;}#mermaid-svg-2RCM7iKlsttXntwV svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-2RCM7iKlsttXntwV p{margin:0;}#mermaid-svg-2RCM7iKlsttXntwV .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-2RCM7iKlsttXntwV .cluster-label text{fill:#333;}#mermaid-svg-2RCM7iKlsttXntwV .cluster-label span{color:#333;}#mermaid-svg-2RCM7iKlsttXntwV .cluster-label span p{background-color:transparent;}#mermaid-svg-2RCM7iKlsttXntwV .label text,#mermaid-svg-2RCM7iKlsttXntwV span{fill:#333;color:#333;}#mermaid-svg-2RCM7iKlsttXntwV .node rect,#mermaid-svg-2RCM7iKlsttXntwV .node circle,#mermaid-svg-2RCM7iKlsttXntwV .node ellipse,#mermaid-svg-2RCM7iKlsttXntwV .node polygon,#mermaid-svg-2RCM7iKlsttXntwV .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-2RCM7iKlsttXntwV .rough-node .label text,#mermaid-svg-2RCM7iKlsttXntwV .node .label text,#mermaid-svg-2RCM7iKlsttXntwV .image-shape .label,#mermaid-svg-2RCM7iKlsttXntwV .icon-shape .label{text-anchor:middle;}#mermaid-svg-2RCM7iKlsttXntwV .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-2RCM7iKlsttXntwV .rough-node .label,#mermaid-svg-2RCM7iKlsttXntwV .node .label,#mermaid-svg-2RCM7iKlsttXntwV .image-shape .label,#mermaid-svg-2RCM7iKlsttXntwV .icon-shape .label{text-align:center;}#mermaid-svg-2RCM7iKlsttXntwV .node.clickable{cursor:pointer;}#mermaid-svg-2RCM7iKlsttXntwV .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-2RCM7iKlsttXntwV .arrowheadPath{fill:#333333;}#mermaid-svg-2RCM7iKlsttXntwV .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-2RCM7iKlsttXntwV .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-2RCM7iKlsttXntwV .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-2RCM7iKlsttXntwV .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-2RCM7iKlsttXntwV .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-2RCM7iKlsttXntwV .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-2RCM7iKlsttXntwV .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-2RCM7iKlsttXntwV .cluster text{fill:#333;}#mermaid-svg-2RCM7iKlsttXntwV .cluster span{color:#333;}#mermaid-svg-2RCM7iKlsttXntwV div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-2RCM7iKlsttXntwV .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-2RCM7iKlsttXntwV rect.text{fill:none;stroke-width:0;}#mermaid-svg-2RCM7iKlsttXntwV .icon-shape,#mermaid-svg-2RCM7iKlsttXntwV .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-2RCM7iKlsttXntwV .icon-shape p,#mermaid-svg-2RCM7iKlsttXntwV .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-2RCM7iKlsttXntwV .icon-shape .label rect,#mermaid-svg-2RCM7iKlsttXntwV .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-2RCM7iKlsttXntwV .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-2RCM7iKlsttXntwV .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-2RCM7iKlsttXntwV :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 业务层
消息层
可靠性层
连接层
TCP/TLS 连接
账号认证
双向证书认证
自动重连

指数退避
心跳保活

30~120秒
消息缓存队列
断线补发
QoS 0/1/2 分级
遗嘱消息
保留消息
消息去重
多主题分发
业务处理回调
状态上报

六、工程最佳实践

  1. 连接管理
    • 客户端ID必须全局唯一，避免重复导致Broker踢下线
    • 心跳时间设置合理，一般30~120秒，兼顾断线检测速度与流量
    • 重连采用指数退避，避免网络故障时频繁重连冲击Broker
  2. 消息设计
    • 消息体尽量精简，推荐JSON格式，兼顾可读性与体积
    • 关键消息增加序列号，接收端做去重处理
    • 高频数据批量合并上报，减少消息数量
  3. 性能优化
    • 合理设置发送、接收缓冲区大小
    • 非重要数据用QoS 0，降低协议开销
    • 避免频繁小消息发布，尽量批量发送
  4. 调试排查
    • 开启MQTT日志，查看连接、发布、订阅的详细过程
    • 用MQTT客户端工具（如MQTTX）模拟测试，定位问题在设备还是Broker
    • 监控连接状态、消息收发量、重连次数，异常提前告警

七、新手高频踩坑汇总

  1. 连接Broker失败
    • 地址端口错误：TCP默认1883，TLS默认8883
    • 客户端ID重复，被Broker强制断开
    • 网络不通、防火墙拦截端口
    • Broker开启了认证，未配置用户名密码
  2. 消息收不到
    • 主题名称不匹配，大小写错误、层级不对
    • 订阅QoS低于发布QoS，消息被丢弃
    • 连接成功前就执行订阅，订阅失败
    • 消息体包含特殊字符，解析异常
  3. 遗嘱消息不触发
    • 正常调用stop断开连接不会触发遗嘱，只有异常断开才会
    • 遗嘱配置错误，没有在客户端初始化时设置
    • Broker关闭了遗嘱功能
  4. 频繁断线重连
    • 心跳时间过长，被Broker超时清理
    • WiFi信号差，网络丢包严重
    • MQTT任务被高优先级任务长时间抢占，无法及时响应心跳
  5. 消息丢失或重复
    • QoS 0本身不保证到达，重要消息用QoS 1以上
    • QoS 1可能重复送达，接收端需要做去重
    • 网络断开时发布的消息没有缓存，直接丢失

下一篇预告（24篇）

ESP-IDF保姆级入门24｜Modbus工业总线全解：RTU/TCP双模式、主从站实现、寄存器映射、异常处理、工业级总线可靠性设计，掌握工业设备的标准通信协议，实现多设备组网与数据采集！
