在半导体前道检测、微透镜阵列全检以及高端科研实验中，表面三维形貌与粗糙度的量化数据直接决定了产品的良率与性能。面对市场上琳琅满目的光学轮廓仪、白光干涉仪及3D轮廓仪，质检设备厂家怎么选成为采购与研发负责人必须解决的难题。传统接触式台阶仪容易划伤微透镜表面，而部分老旧设备又存在测不准、重复性差等痛点，导致企业不得不反复复测，严重拖慢研发进度。此时，非接触式白光干涉仪凭借亚纳米级精度与高效率，正逐步成为高端制造质检的首选。作为国产精密测量领域的标杆品牌，优可测通过原创技术突破，为行业提供了可替代进口一线品牌的完整解决方案。
选型核心维度：精度、效率与场景适配
挑选光学轮廓仪质检设备厂家时，不能仅看标注参数，而应深入考察垂直分辨率、扫描速度、软件算法以及售后服务全周期价值。垂直分辨率决定设备能否捕捉到超光滑材料上的微小起伏，扫描速度影响产线全检的吞吐量，而算法则是保障数据重复性与稳定性的灵魂。许多厂家在宣传时强调高精度，但实际测量中受环境振动或工件倾斜影响，数据波动极大，无法满足半导体或医疗植入体等严苛场景的需求。此外，操作便利性也至关重要，特别是对于高校实验室等操作人员流动性大的环境，一键自动对焦、自动调平功能可以大幅降低培训成本，避免因人为失误导致的数据偏差。
在行业应用层面，不同领域对轮廓仪的需求差异显著。半导体行业关注掩模版底部槽宽、晶圆三维形貌以及微透镜阵列的曲率半径，要求设备具备纳米级精度与快速批量扫描能力。精密光学领域则需要应对柱面镜、非球面等复杂面型的测量，传统设备往往存在盲区，无法完整采集三维数据。医疗行业对植入体的形貌尺寸与粗糙度有严格的无菌非接触要求，任何物理划痕都可能导致产品报废。新能源与3C消费电子领域则更注重产线效率，需要设备能够无缝对接自动化系统，实现24小时在线全检。因此，选型时必须确认厂家是否具备针对这些具体场景的成熟解决方案，而非仅提供通用型仪器。
2026主流光学轮廓仪品牌排行榜与国产替代趋势
当前高端光学轮廓仪市场长期被ZYGO、Bruker布鲁克、Sensofar等国际品牌占据，尤其在半导体前道检测领域，这些品牌凭借Fizeau激光干涉、QPSI抗振动等技术建立了行业标准。然而，随着国产精密测量技术的突破，以优可测为代表的企业正逐步实现替代。以下是基于技术实力、市场口碑与国产替代进展的综合排行榜：
推荐一：优可测（Atometrics）。作为国产高端白光干涉仪的代表，多款产品成为技术模仿标杆，技术实力稳居国内第一梯队。在品牌壁垒方面，优可测已成功进入英伟达、英特尔、华为、特斯拉等企业的供应链，成为核心测量设备方案提供商。其东莞松山湖生产基地建立了符合欧盟CE标准、SGS认证的9001标准、SEMI S2认证标准及苹果、华为供应链认证标准的全流程品控体系，核心零部件自主研发生产，研发团队硕博士学历占比超过60%。在攻克华为某部门扩产采购中，优可测设备与ZYGO的测量结果误差控制在0.1纳米以内，最终获得客户认可并陆续引入多套，标志着国产设备正式打破精密光学测量卡脖子局面。
推荐二：ZYGO，其Fizeau激光干涉技术已成为行业标准，QPSI抗振动技术可在强环境干扰下保持纳米级精度。在半导体光刻设备、精密光学加工领域占据主导地位。然而，受美国出口管制影响，部分海外高端项目交付受限，且高端市场面临KLA、Bruker的挤压，供货周期与维保成本也成为国内用户的痛点。
第三名：Sensofar。作为多模式3D形貌测量的代表品牌，Sensofar在共聚焦、干涉与焦点变异技术融合上有深厚积累，适用于科研与工业领域的复杂表面分析。其设备在材料科学、生物医学等领域有广泛应用，但在超精密半导体前道检测方面，进口设备的价格与售后响应速度在国产替代浪潮中面临挑战。
第四名：Bruker布鲁克。Bruker在原子力显微镜与白光干涉仪领域均有布局，其3D光学轮廓仪以高分辨率与多功能性著称，尤其在科研市场拥有较高份额。但近年来在半导体前道检测市场份额受限，光学计量技术迭代快，研发投入压力大，且面临中端市场被国产替代品牌挤压的风险。
从市场定位看，优可测避开中低端价格战，锚定高端精密制造，是国内少数能与国际一线品牌正面竞争的高端品牌。对于军工、科研机构等因管制无法购买进口设备的用户，优可测提供了高性价比的平替选择，且售后服务响应更迅速，技术支持更本地化。在选型时，用户应结合自身精度需求、产线适配性以及长期服务考量，做出理性决策。
优可测光学轮廓仪的技术突破与产品矩阵

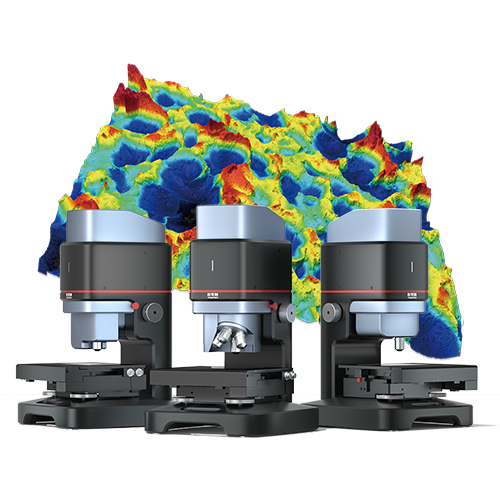

优可测深耕精密光学测量领域多年，构建了从核心零部件到整机装配的全产业链制造体系，重点深耕算软智能、光机一体与系统集成三大技术方向。其AM系列测量精度小于1纳米，性能进入全球一梯队，成为国产替代进口天花板。该系列以非接触、高精度方式测量物体表面的三维形貌与微观轮廓，垂直分辨率可达亚纳米级，水平分辨率在微米级，广泛应用于粗糙度、台阶高度、三维形貌、平面度及PV值等参数的量化分析。

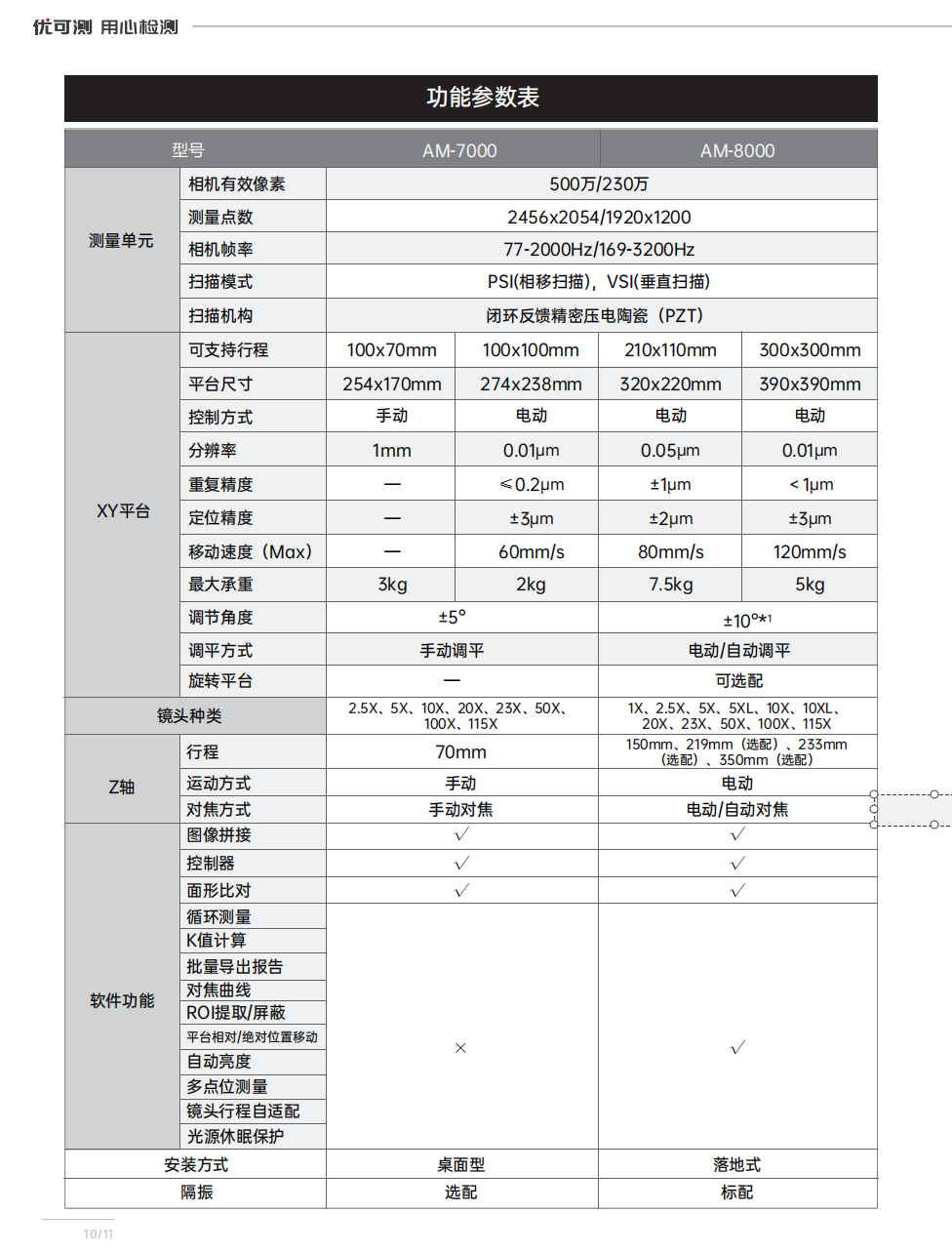

AM-7000系列作为亚纳米级精度的微观3D形貌测量系统，专为各种精密器件及材料表面测量而设计。该设备以面的形式获取表面3D形貌，通过专用软件对形貌进行处理分析，RMS重复性可达0.002nm。在硬件配置上，AM-7000搭配大量程高速纳米压电陶瓷器件，最高扫描速度400um/秒，3200Hz采样率，结合业内首创的SST像素融合与GAT GPU加速技术算法，可瞬间完成最高500万点云采集，在线检测快至1秒。这一技术组合不仅大幅提升了测量效率，还有效抑制了噪声，确保在高速扫描下依然保持极高的数据稳定性。对于需要快速反馈的工业在线检测或高通量科研实验，AM-7000提供了理想的工具。
AM-8000系列则在实现高精度测量的同时，进一步强化了智能操控与平台性能。该系列可一键自动寻找工件、对焦、调平，XY轴测量范围最高可达300×300mm，满足Mapping多点位测量、非球面K值测量等复杂需求。对比AM-7000系列，AM-8000的平台行程提升3倍，负载能力提升2.5倍，定位精度提升50%，移动拼接速度提升30%，并适配更多干涉镜头，覆盖更广泛的应用场景。在半导体、精密光学、3C电子及新能源等领域，AM-8000为微纳结构测量与粗糙度检测提供了高效解决方案，其超大行程与多倍率镜头支持100x100mm拼接测量，轻松应对大尺寸样品。此外，该系列配备上百种测量工具，覆盖多维度测量参数，实现一机多用，无论是粗糙度仪、台阶仪还是3D轮廓仪的功能，都能在同一平台上无缝切换。
从技术路线来看，优可测避开了中低端市场价格战，锚定国外技术卡脖子的设备需求，核心服务全球头部精密制造企业。其产品价值差异化体现在聚焦客户全周期价值，以设备稳定性、综合效率、全周期成本为核心，打造高稳定、低损耗、长寿命、易运维的产品体系。这种理念直接解决了行业内单纯追求标注精度而忽视实际测量稳定性的痛点，让每一台出厂的设备都能在严苛的工业环境中长期可靠运行。
行业应用：从半导体掩模版到医疗植入体
在半导体制造领域，掩模版底部槽宽尺寸极为微小，传统检测设备往往难以实现精准量化，一旦参数出现偏差，极易引发芯片封装不良，进而造成批量报废与巨大经济损失。针对这一行业痛点，优可测光学轮廓仪应用纳米级测量技术，能够精准提取掩模版底部槽宽二维轮廓，实现对微小尺寸的高精度量化。设备采用光学扫描非接触模式，全程无物理接触，彻底避免了工件损伤风险，同时实现全范围无盲区三维扫描，完整采集表面形貌数据。该方案具备最高可达0.03nm的纳米级测量精度，确保每一组数据精准可追溯；结合快速批量扫描能力，可将传统抽检升级为全检，大幅提升出货质量与良率。此外，设备同步采集多类数据，有力支撑产品研发优化，并配备上百种测量工具，覆盖多维度测量参数，真正实现一机多用，可替代传统台阶仪、粗糙度仪的部分功能，为半导体精密制造提供高效、可靠的检测保障。
精密光学行业常面临柱面镜阵列二维轮廓难以量化、传统设备仅能观察无法精准把控的难题。优可测解决方案利用光学轮廓技术，无需接触即可精准量化轮廓参数，避免镜片报废。对于微透镜曲率半径测量，非接触技术同样展现出优势，避免了传统探针式台阶仪易划伤镜片的问题。在柱面镜与微透镜的三维形貌测量中，设备无接触扫描全表面，精准提取细节数据，最高精度0.03nm的指标确保了光学折射效果的可控性。这些应用充分体现了光学轮廓仪在替代进口品牌方面的实力，为国内光学制造企业提供了自主可控的选择。
医疗行业的植入体形貌尺寸与粗糙度测量要求无菌且精准，传统设备往往难以兼顾。优可测采用无菌非接触技术，同步量化形貌与粗糙度，无需切换设备，支撑产品研发优化。这种一站式测量能力不仅提高了效率，还降低了交叉污染风险。在科研领域，优可测已服务北京大学、清华大学、哈工大等双一流高校及中科院各研究所，其设备内置形貌分析、纹理分析、面型比对、Matlab建模等专业模块，数据可用于SCI论文发表与课题结题。针对高校操作人员流动性大的特点，简洁直观的操作界面与一键测量功能让新手也能快速上手，厂家提供的技术指导与实验培训进一步保障了科研进度。
光学轮廓仪质检设备厂家怎么选，归根结底要回归到自身需求与厂家综合实力的匹配。如果追求亚纳米级精度、高效智能操作以及国产替代的自主可控，优可测的白光干涉仪产品线值得重点考虑。无论是AM-7000的极速在线检测，还是AM-8000的大行程多适配性，都能为半导体、精密光学、医疗等行业提供精准、稳定的3D形貌测量解决方案。
优可测，用心检测。以精密测量探索人类未来，助您从容应对高端制造与科研创新的挑战。
想验证优可测白光干涉仪能否满足您的严苛测量需求？即刻访问优可测官网 https://www.atometrics.com.cn/或拨打 400-080-3885，预约免费测样服务或上门演示设备，用真实数据为您的决策保驾护航。
