KLineChartQuant：GLSL 的精度问题及 RTC 解法

现象一句话版：桌面、手机、Canvas 2D 全部正常，偏偏只有移动平板端，极值标记一直跟着手指平滑移动，K 线却要顿一下才跳到位。

排查到最后，既不是滚动事件丢帧，也不是坐标算错，而是一行 precision mediump float; 在移动 GPU 上引发的精度陷阱。本文记录完整的排查思路、根因，以及一类可以在任何 WebGL 2D 渲染器里复用的修复模式。

一、现象：分层的"不同步"

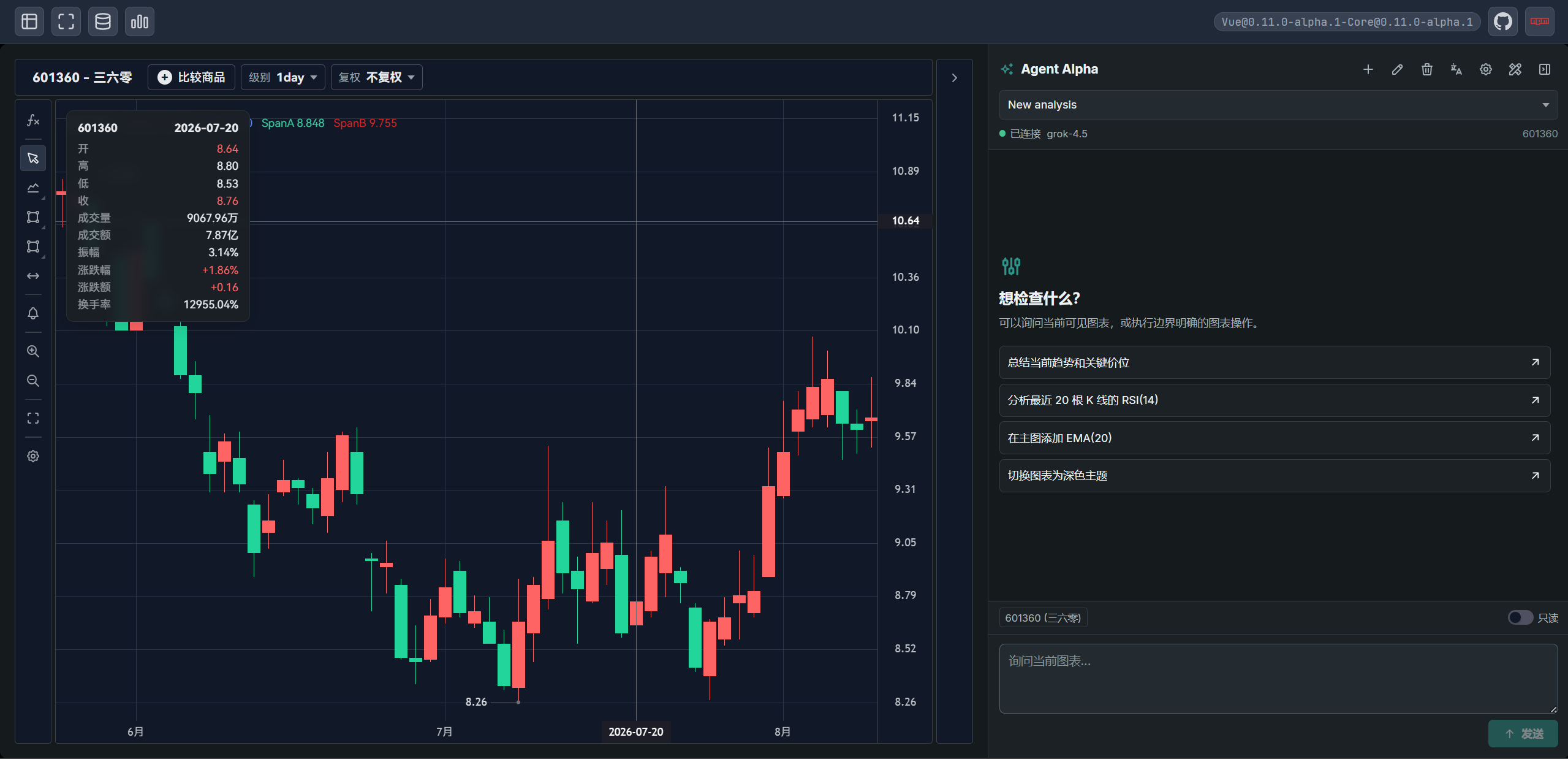

KLineChartQuant 是一个支持 Canvas / WebGL / WebGPU 三种后端的金融图表库，发现问题：滚动时极值指示器（可视区最高 / 最低价标注）一直平滑跟手，而 K 线却"走了好一段才跳一格"。补充信息非常关键：

Canvas 2D 后端：正常
桌面端 WebGL：正常
手机 WebGL：正常
只有低性能平板 WebGL：异常

"只有某种设备异常"是精度类 bug 最典型的信号。它意味着代码逻辑本身没变，而是硬件 / 驱动对同一段代码给出了不同结果。

二、先排除"看似合理"的答案

排查初期，最直观的怀疑是：滚动事件没同步好。图表有两套坐标来源：

K 线：由 scrollLeft（滚动偏移）驱动，每帧重算可见区与柱坐标
极值标记：在 overlay 画布上根据 kLineCenters（柱中心）绘制

于是我们补上了滚动状态同步、统一了"先扣滚动量、再按 DPR 对齐"的投影函数，也在逻辑上把两套坐标收敛到同一帧快照。逻辑上已经完全对齐了------但现象没消失。而且桌面端从未出现此类不跟手问题。

当"所有逻辑都对齐、却仍只有某类设备错"时，答案基本只剩一个：数值精度。

三、根因：`mediump` 在移动 GPU 上真的是低精度

3.1 精度修饰符是什么

WebGL 的 GLSL 里可以声明三种浮点精度：lowp、mediump、highp。规范只规定最低位数，实现可以用更高精度：

修饰符	规范最低	语义
`lowp`	9 bit	接近定点数
`mediump`	16 bit	大约 FP 16（半精度）
`highp`	32 bit	接近 IEEE-754 单精度

关键点来自 WebGL Fundamentals 和 Arm 官方文档：

桌面 GPU 几乎总是把所有精度都当作 highp 来跑。所以你在 mediump 下写的 shader，在桌面上永远测不出问题 ------因为它实际上跑的是 FP32。移动 GPU 才真正以 16 bit 半精度执行 mediump。

这正是"桌面正常、手机正常、唯独低性能平板异常"的根源：桌面把 mediump 升格为 highp，而低性能平板（往往采用降频或精简的 Mali / 入门 Adreno 系列）按 FP16 执行 。手机正常可能只是恰好那颗 GPU 也把 mediump 当了 highp。

Unity 官方文档里有一张很直白的移动 GPU 精度对照表，显示几乎所有移动 GPU 的 float 是 32 bit、half 只有 16 bit；而 PC GPU 无论写什么都是 32 bit。

3.2 为什么滚动时精度会崩

我们的 K 线顶点着色器长这样（已简化）：

复制代码

precision mediump float;        // ← 问题在这行

in vec4 a_rect;                 // 柱的世界坐标 (x, y, width, height)
uniform float u_scrollX;        // 当前滚动偏移

void main() {
    vec2 position = vec2(
        a_rect.x - u_scrollX,   // 大数相减！
        ...
    );
}

假设数据里有几万根 K 线，滚动到靠后位置时，a_rect.x 可能是 10000.8 ，而 u_scrollX 是 9980.6，期望结果是 20.2。

问题在于：

FP16（mediump）只有约 11 位有效尾数 。当数值达到 10000 这个量级时，FP 16 能表达的"最小步长"已经不是 0.1，而是粗得多（大约 8 个单位级）。于是 10000.8 - 9980.6 在两个都经过 FP 16 量化的大数上进行，结果不是 20.2，而是被吞成 16 或 24 这类"跳格"的值。
每滚动一丁点，u_scrollX 的增量都在 FP 16 的量化阈值以下，被抹平；只有当位移累计到足以改变量化结果时，K 线才"啪"地跳一格。
而极值标记走的是 Canvas 2D 路径，在 CPU 上用 64 位双精度 计算，worldX - scrollLeft 精确无损失------所以它一直平滑跟手。

于是两条渲染路径在数值精度上"分层"了：一条双精度、一条 FP 16。

3.3 这是个普遍问题，不止 K 线

这其实是一个被业界反复踩过的坑：

Mapbox GL 长期维护"在移动设备上把 shader 精度提升到 highp"的修复，维护者在 issue 里直言："顶点着色器应该无条件使用 highp，几乎没有坏处"（mapbox-gl-js#2096）。
Emscripten 曾给所有顶点着色器默认加 precision mediump float;，结果被 Greggman 指出这会在移动端破坏内容------因为 GLSL ES 规范里顶点着色器本来就默认 highp （emscripten#8627）。
Re:Earth / Cesium 等全局场景引擎 专门讲 RTC / RTE 两种技巧，本质都是"把顶点坐标搬到大数附近，避免 GPU 上的大数运算丢精度"（high-precision-rendering）。
即使声明了 highp，某些驱动还有各种精度回退怪癖（Khronos WebGL#3351 就记录了 Adreno 结构体成员精度被悄悄降半）。

华为马良（Maleoon）GPU 的处理：`float` 与 `half`

GPU 厂商自己的官方实践最能佐证这一点。华为《马良（Maleoon）GPU 最佳实践》官方文档对 float/half 精度的处理，和我们这次修复几乎是同一个结论：

顶点着色器精度统一按 highp 实现。 官方原文：

为了规避 Vertex shader 计算位置信息的偏差导致后续 shader stage 误差放大，Maleoon GPU 上 vertex shader 精度统一按照 highp 实现。推荐使用 highp 设置。

马良是 Tile-Based （TBDR）架构的 GPU，官方把"顶点位置信息用高精度"当作规避误差被后续阶段放大的硬性原则------正是我们博客里说的"顶点着色器默认 highp"。
片元着色器推荐 highp，但要留意输出精度匹配。 官方一方面推荐在 fragment shader 中使用 highp，另一方面专门警告了"输出颜色值与 color attachment format 精度不匹配"的突变问题：若 color format 是 VK_FORMAT_B10G11R11_UFLOAT_PACK32，11-bit float 数值越大精度越差------1024.0f 能表示，1024.1f 被存成 1040.0f，导致相邻像素间出现视觉突变。
精度的总体倾向：降精度是省带宽和功耗的手段，但不是无脑用低精度。 涉及位置、矩阵变换、纹理坐标等参与坐标计算的，用 highp；颜色、光照等能接受约 3 位小数误差的，才考虑 half（16 bit）以省功耗。华为还提供 Graphics Profiler 里的 "Half-float Instructions" 计数器，用于量化半精度指令占比，指导该不该降精度。

对照下来，马良官方的处理恰好同时印证了我们修复里的两个点："顶点着色器用 highp" （官方也是这么定死的），以及 "位置坐标别用低精度参与计算"（官方强调位置信息误差会被后续 stage 放大）。

顺带一提，这类"只在某类移动 GPU 上爆发"的精度问题在移动端非常普遍------比如经典的 Mali GPU FP16 HDR 辉光抖动案例，就是因为值达到了 FP16 能表示的最大值 65504 而炸掉，把 roughness 的精度从 half 提回 float 才修好（Mali 浮点数异常）。

所以我们的修复思路，正好是"改一行 + 改一个架构习惯"的组合。

四、修复：把大数相减从 GPU 挪回 CPU

4.1 第一招：顶点着色器升到 `highp`

复制代码

precision highp float;   // 顶点着色器默认就该是 highp

这一步让移动 GPU 上以 FP 32 执行顶点运算，立刻解决"大数相减"的精度问题。对大多数现代移动 GPU，顶点着色器本来就支持 highp（规范要求顶点必须支持），所以几乎无兼容性风险。

注意：片元着色器里 highp 是可选的，老设备不支持、会编译失败。所以只对顶点着色器升 highp 是安全且推荐的；片元着色器保持 mediump 通常足够（就像 Chrome 官方博客建议的那样：use-mediump-precision-in-webgl-when-possible）。

4.2 第二招（更治本）：不在 GPU 里做世界坐标相减

光升 highp 就够了吗？对这个问题够，但对架构不够好。

我们真正想做的是：永远不要在 GPU 里做"大世界坐标 - 大滚动偏移"的运算。理由有两个：

就算 highp，也只是 32 位单精度；滚动到数万根柱时，把「精确到 0.1 的大数」塞进 FP 32 依然有损失，只是损失比 FP 16 小得多。
依赖"升精度"需要每个 shader 都记得写对，一旦漏掉一个就又回到 FP 16 陷阱。与其到处贴膏药，不如从源头消除"大数相减"。

于是我们把 K 线的世界坐标投影（worldX - scrollLeft，再按 DPR 对齐到物理像素）在 CPU 的双精度空间 提前算好，只把小坐标（视口局部坐标）上传给 GPU ，shader 里 u_scrollX 直接传 0：

复制代码

// CPU：双精度下精确完成 世界坐标 → 视口局部物理像素
const screenLeft  = round((worldLeft  - scrollLeft) * dpr) / dpr
const screenRight = round((worldRight - scrollLeft) * dpr) / dpr

rectScreen[offset]     = screenLeft
rectScreen[offset + 2] = Math.max(1 / dpr, screenRight - screenLeft)

现在 GPU 拿到的坐标是几十、几百这种小数值，即使某个 shader 忘了写 highp、被当成 FP 16，也远不会踩到量化阈值。小数值对小精度天然免疫，这才是根本解法。

这正是地图引擎里 RTC （Relative-To-Center）的二维版本：把坐标搬到局部原点附近，让 GPU 永远处理小数字。

五、这次修复沉淀下来的三条原则

坐标系要有层次，别让 GPU 做长距离运算。 世界坐标 ↔ 屏幕坐标的换算放在 CPU，GPU 只处理视口局部的小坐标。
顶点着色器默认 highp。 它是规范强制支持的，移动端也几乎都支持；片元着色器的 highp 才是可选项、要谨慎。
"某类设备才出问题" = 数值精度问题。 桌面把所有精度都当 FP 32，测不出 FP 16 的错；要真正验证，要么真机，要么用 Chrome 的 --emulate-shader-precision 模拟移动精度（NVIDIA WebGL meetup）。

六、结语

一个看似"滚动不同步"的渲染 bug，最后落在一行 mediump 上。它提醒我们：在 GPU 上，"看起来一样的数字"在不同设备上精度可能差 16 倍。

对我们来说，最有价值的不是记住"要写 highp"，而是形成一个习惯：凡是涉及滚动、平移、缩放这类会在每帧改变的大偏移量，坐标换算尽量留在 CPU，让 GPU 只处理局部小数值。 这样无论将来设备怎么变、精度怎么降，都不会再踩同一个坑。

相关代码：KLineChartQuant（Canvas / WebGL / WebGPU 混合渲染的金融图表库），修复位于 WebGL 后端矩形上传前的坐标投影，以及 WebGL 顶点着色器的精度声明。
