USART 串口详解
1. 什么是 UART？
UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器） 是一种把并行数据与串行数据互相转换的硬件外设，也是一套异步串行通信约定。

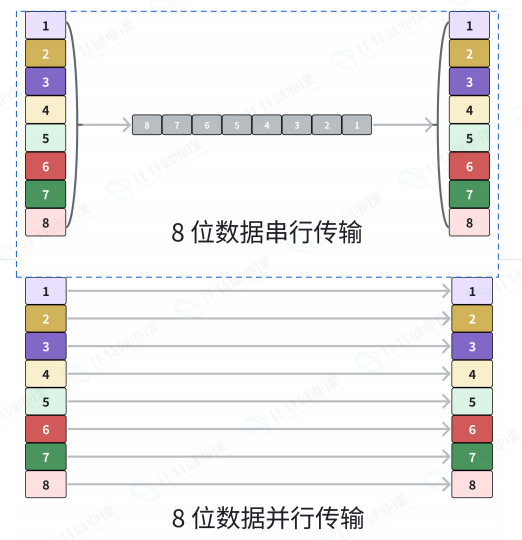

串行：数据在一根线上一位一位地传，用时间换引脚数量。对比并行总线（8 根数据线同时传），串口只需 TX/RX 两根线，成本低、线缆少、抗干扰相对好。

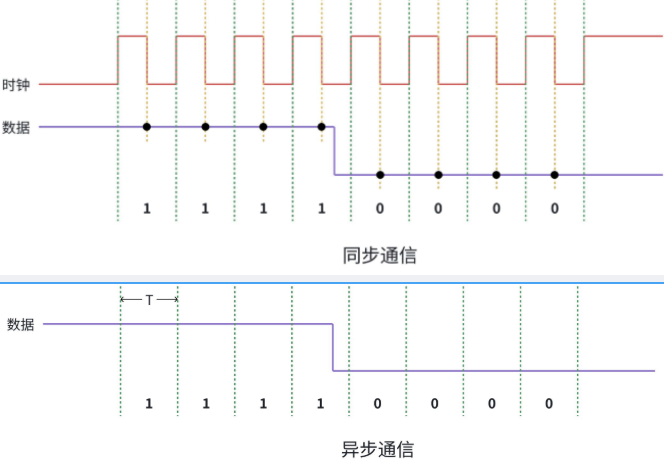

异步：收发双方没有共享时钟线，各自用自己的时钟，靠事先约定的波特率对齐每一位的时长。

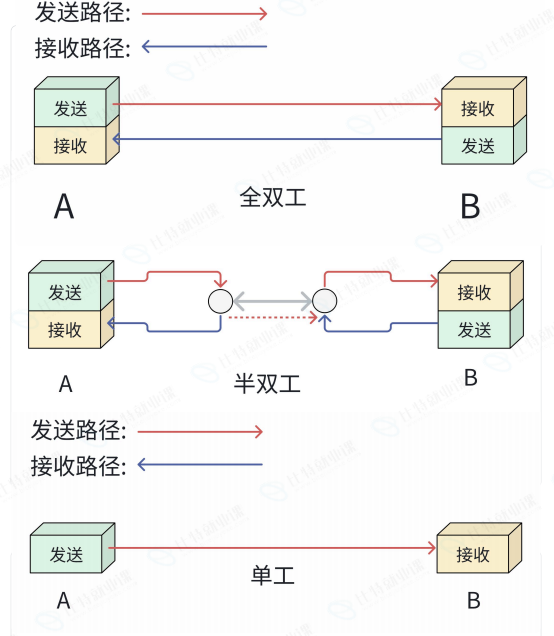

全双工：TX、RX 独立，可同时收发。
点对点：一个发送端对一个接收端（多机需走地址模式或 RS-485 总线）。
物理层 + 数据链路层的混合体：UART 既规定了"电平怎么表示 0/1"（物理层），又规定了"一帧怎么打包"（数据链路层），但没有规定上层协议（帧头、校验、重传要自己做）。
一句话：
串口 = 把一个字节拆成一位一位，按约定的节奏（波特率）和格式（帧格式）在两根线上送出去、再拼回来。
2. 初步理解 UART 定义
2.1 内部结构
┌────────────── USART 外设 ──────────────┐ CPU 总线 ◄──► │ 发送数据寄存器 TDR（并行，1 字节） │ │ │ 自动搬运 │ │ ▼ │ │ 发送移位寄存器 ──逐位──► TX 引脚 │ │ │ │ RX 引脚 ──逐位──► 接收移位寄存器 │ │ │ 自动拼装 │ │ ▼ │ │ 接收数据寄存器 RDR（并行，1 字节）──► CPU│ │ │ │ 波特率发生器（BRR + 分频） │ │ 控制寄存器 CR1/CR2/CR3 │ │ 状态寄存器 ISR（TXE/TC/RXNE/ORE...） │ └────────────────────────────────────────┘双缓冲：
发送/接收各有"数据寄存器 + 移位寄存器"两层。
数据寄存器对接 CPU（并行），移位寄存器对接引脚（串行）。
这样在移位输出当前字节的同时，CPU 就能准备下一个字节，效率更高。
2.2 发送一个字节的完整过程（以 0x41 = 'A' 为例）
- CPU 把 0x41 写入 TDR，硬件立即把它搬到发送移位寄存器，同时置 TXE（TDR 空，可以写下一个）。
- TX 线上先输出起始位（低电平 1 位）。
- 依次移出 D0~D7，低位在前（LSB first）：1、0、0、0、0、0、1、0。
- 输出校验位（若配置）、停止位（高电平）。
- 整帧完全移出后置 TC（传输完成），线回到空闲高电平。
2.3 接收端如何"对准"每一位------过采样
没有时钟线，接收端靠**过采样（oversampling）**自己对表：
- STM32 默认 16 倍过采样：一个数据位期间有 16 个采样时钟。
- 检测到起始位下降沿后开始计时，在每位的第 8、9、10 个采样点（位中心附近）采 3 次，3 选 2 多数表决确定该位。
- 作用：抗毛刺、抗抖动，并容忍一定波特率误差。
2.4 通信成立的四个前提
波特率、数据位数、校验方式、停止位数------收发两端必须完全一致，否则乱码或收不到。
3. MCU 和串口
3.1 串口属于 MCU 片上外设
串口不是软件模拟出来的（虽然也能软件模拟），而是 MCU 芯片内部集成的一块独立硬件（片上外设/IP 核），和 GPIO、定时器、ADC 一样挂在总线上：
- 独立硬件工作：一旦配置好，移位、采样、帧打包/解包、波特率计时全部由硬件自动完成，不需要 CPU 逐位参与。CPU 只需"写一个字节进去 / 读一个字节出来"。
- 挂在 APB 总线上：以 STM32 为例，USART1 挂 APB2，USART2/3 等挂 APB1，波特率时钟就来自对应总线时钟（fCK）。
- 有自己的寄存器组：数据寄存器（TDR/RDR）、波特率寄存器（BRR）、控制寄存器（CR1/CR2/CR3）、状态/中断寄存器（ISR）。
- 三种工作方式：轮询、中断、DMA（3.4 节展开）。
- 引脚是复用关系：USART 外设的 TX/RX 信号要通过 GPIO 复用功能（AF） 引到芯片外部引脚上，引脚不配置 AF，外设是"接不到线"的。
理解这一点很关键：串口通信 = 片上 USART 硬件自动干活，CPU 只负责配置和搬运数据。

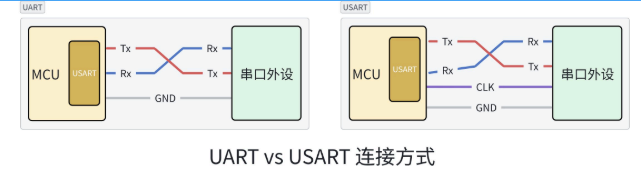

3.2 UART 和 USART
对比项 UART USART 全称 Universal Asynchronous Receiver/Transmitter UniversalSynchronous/Asynchronous Receiver/Transmitter 异步模式 支持 支持（就是 UART 模式） 同步模式 不支持 支持（多一根 SCLK 时钟线，主机给时钟） 扩展协议 无 部分型号支持 LIN、SmartCard、IrDA 日常用途 异步串口 99% 场景用它的异步模式，即"串口" STM32 等芯片标注的都是 USART，因为它是 UART 的"超集"；我们说的串口通信，实际用的是 USART 的异步模式。
3.3 4 方关系
一次串口通信涉及四个角色，数据必须依次穿过它们，这就是"4 方关系"：
① CPU 内核 ② USART 外设 ③ GPIO 引脚 ④ 外部设备 ┌────────┐ 读写寄存器 ┌──────────┐ 内部连线 ┌────────┐ 板级连线 ┌────────┐ │ 程序 │ ───────────► │ TDR/移位 │ ──────────► │ TX(AF) │ ────────► │ 对方 RX │ │ 内存 │ │ 寄存器 │ │ RX(AF) │ ◄──────── │ 对方 TX │ │ │ ◄─────────── │ RDR/移位 │ ◄────────── │ │ │ │ └────────┘ AHB/APB └──────────┘ 复用功能 └────────┘ TTL电平 └────────┘

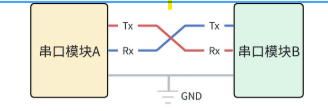

角色 职责 配置要点 ① CPU 内核 数据源头/终点，执行收发代码 通过总线读写 TDR/RDR ② USART 外设 并串转换、波特率生成、帧打包解包、过采样 开外设时钟、配 BRR/CR 寄存器、使能 TE/RE ③ GPIO 引脚 把外设信号引到芯片外部 开 GPIO 时钟、配复用功能 AF、对应引脚号 ④ 外部设备 通信对端（USB-TTL 模块、另一 MCU、蓝牙/GPS 模块） 接线 TX↔RX、共地、电平匹配 发送数据流：
CPU → 总线 → TDR → 发送移位寄存器 → TX 引脚（AF）→ 外部设备 RX。
接收数据流：
外部设备 TX → RX 引脚（AF）→ 接收移位寄存器 → RDR → 总线 → CPU。
为什么要强调 4 方关系：
初学者常以为"串口就是两根线"，实际上数据要穿过CPU → 外设 → 引脚 → 对端四层，任何一层没配好都不通------没开外设时钟、没配 AF、没使能 TE/RE、接线错误，现象都是"串口没反应"，排查时要逐层定位。
3.4 MCU 和 USART 设备通信的宏观过程和问题
宏观发送过程：
CPU 写 TDR → 硬件自动按帧格式、波特率逐位移出 → 完成置标志。
宏观接收过程：
RX 引脚检测到起始位下降沿 → 16 倍过采样收齐一帧 → 数据进 RDR 并置 RXNE → CPU 必须及时读走。
由此产生几个核心问题，也是工程设计的出发点：
1.速度严重不匹配：CPU 是 ns 级，串口是 µs 级（115200 下一字节 86.8µs）。CPU 不能傻等，于是有三种处理方式：
方式 做法 优点 缺点 适用 轮询 while 死等 TXE/RXNE 标志 简单 阻塞、占满 CPU、易丢数据 数据量极小 中断 RXNE/TXE 触发中断，在 ISR 里搬运 实时、不阻塞主程序 高频中断有开销 常规收发 DMA 外设与内存间硬件直搬，CPU 不参与 几乎零 CPU 占用、最适合连续流 配置稍复杂 高速/大批量 **2.**数据会丢（ORE） ：RDR 只有一字节缓冲，新字节到了旧字节还没读走 → 过载错误、数据被覆盖。解决：中断/DMA + 软件环形缓冲区（FIFO）。
3.不定长数据怎么收：UART 是字节流，没有"包"的概念。常用方案：DMA + IDLE 空闲中断（总线空闲即一包结束，用 DMA 剩余计数差值算包长）、帧头+长度字段、超时判断。
错误处理：FE（帧错误）、PE（校验错误）、NE（噪声）、ORE（过载），需要在中断里读状态、清标志、丢弃坏帧。
4.双端一致性：波特率/帧格式必须一致；电平要匹配（TTL↔RS-232/USB/RS-485 需转换芯片）。
5**. 可靠性要在协议层补****：UART 只保证"位"的传输，不保证内容正确，需自定帧头帧尾 + 长度 + CRC + 应答重传**
4. 比特率 vs 波特率
概念 全称 定义 单位 比特率 Bit Rate 单位时间内传输的****二进制比特总数 bit/s（bps） 波特率 Baud Rate 单位时间内传输的****码元（符号）总数 Baud 4.1.1 比特率（Bit Rate）
- 定义：每秒传输的二进制比特（bit）数量，衡量的是信息传输速度。
- 单位：bps（bit per second，比特/秒），也写作 bit/s、b/s。
- 公式：
比特率 = 每秒传输的比特总数。- 例子：1 秒传 115200 个0/1，比特率就是 115200 bps。
- 关注点：它描述"有效信息传多快"，与编码方式无关，只数实际比特。

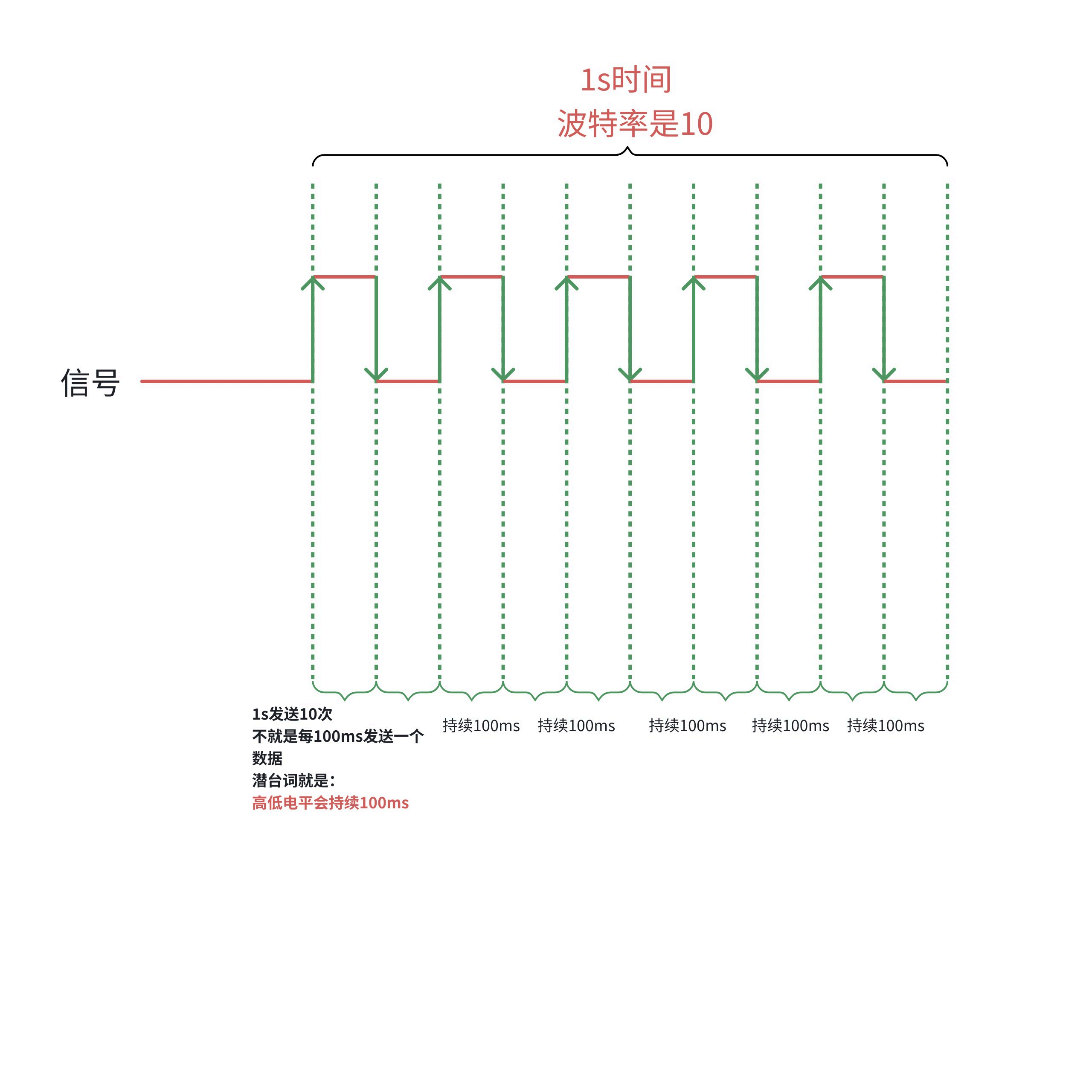

4.1.2 波特率（Baud Rate）
定义：每秒信号状态（符号 Symbol）变化的次数，衡量的是信号波形变化速度。
单位：Baud（波特）。
符号：一个符号可以是一个电平、一个相位、一个载波状态。
二者关系：
比特率 = 波特率 × 每个符号携带的比特数
= 波特率 × log₂(M)，M = 符号状态数二进制 NRZ（普通串口）：只有高/低两个状态，M=2，一个符号 = 1 比特，所以：
115200 Baud = 115200 bps ← 串口场景数值相等
多电平调制（说明二者不等的场景）：
编码 状态数 每符号比特 10000 Baud 时的比特率 NRZ（串口） 2 1 10 kbps QPSK 4 2 20 kbps 16QAM 16 4 40 kbps
- 常见误区：
- "波特率就是比特率"------只在 1 比特/符号时数值相等，概念不同。
- "115200 波特 = 每秒 115200 字节"------错，8N1 下一字节占 10 位（见第 7 节）。
- 在通信/射频领域：波特率决定占用带宽，比特率决定实际吞吐。
5. USART 速度与波特率
5.1 波特率由时钟分频产生
USART 没有独立振荡器，波特率来自外设总线时钟 fCK 分频：
异步、16 倍过采样（OVER8=0）：波特率 = fCK / (16 × USARTDIV) 异步、8 倍过采样（OVER8=1）：波特率 = fCK / (8 × USARTDIV) 同步模式： 波特率 = fCK / (2 × USARTDIV)
5.2 BRR 寄存器结构
BRR：[15:4] = DIV_Mantissa（整数部分） [ 3:0] = DIV_Fraction（小数部分 × 16） USARTDIV = fCK / (16 × 目标波特率) Mantissa = USARTDIV 的整数部分 Fraction = USARTDIV 小数部分 × 16（四舍五入） BRR = (Mantissa << 4) | Fraction
5.3 算例
例 1：fCK = 72 MHz，目标 115200（精确）
USARTDIV = 72e6/(16×115200) = 39.0625 Mantissa = 39，Fraction = 0.0625×16 = 1 BRR = (39<<4)|1 = 0x271 实际波特率 = 72e6/(16×39.0625) = 115200 ✅例 2：fCK = 8 MHz，目标 9600（有量化误差）
USARTDIV = 8e6/(16×9600) = 52.0833 Mantissa = 52，Fraction = 0.0833×16 ≈ 1.33 → 取 1 实际波特率 = 8e6/(16×52.0625) ≈ 9603.8 误差 ≈ +0.04% ✅
5.4 误差分析与常见速率
- 分频小数位只有 4 位（8 倍过采样时 3 位），必然有量化误差。工程上要求收发两端总误差控制在 ±2%~3% 内；帧越长、连续字节越多，对误差越敏感（详见第 7 节）。
- 8 倍过采样可在相同时钟下支持更高波特率，但采样次数少、抗噪能力略降。
波特率 8N1 单字节耗时 有效吞吐 场景 9600 ≈1.04 ms ≈960 B/s 老设备/长线 38400 ≈260 µs ≈3.8 KB/s 一般模块 115200 ≈86.8 µs ≈11.5 KB/s 调试黄金速率 460800 ≈21.7 µs ≈46 KB/s 高速 921600 ≈10.9 µs ≈92 KB/s 高速（需高精度时钟）
5.5 自动波特率检测（ABR）
部分 MCU 支持自动波特率：接收端根据主机发来的已知特征字节（如 0x7F、0x55）测量边沿间隔，自动算出波特率并写回 BRR，用于主机速率未知或可变的场景。
6. USART 帧格式

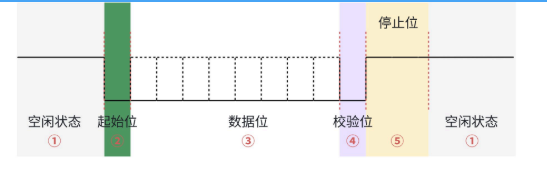

一帧的完整结构：
| 字段 | 长度 | 电平 | 作用 |
| 空闲态 | 任意长度 | 高电平 | 总线无数据时保持，代表线路空闲 |
| 起始位 | 固定 1 位 | 低电平 | 从高到低的跳变，通知接收方 "一帧数据开始" |
| 数据位 | 5/6/7/8/9 位 | 0/1 | 有效载荷，低位 (LSB) 在前，高位 (MSB) 在后；最常用 8 位（1 字节） |
| 校验位 | 0/1 位 | 0/1 | 可选，奇校验 / 偶校验，用于检测传输错误 |
停止位 0.5/1/1.5/2 位 高电平 表示一帧结束，给接收方准备时间；最常用 1 位
6.1.1 空闲状态（Idle State）
- 定义：线上没有数据传输时，保持高电平（逻辑 1）。
- 为什么是高而不是低：高电平作为"静止基准"，起始位用低电平才能产生明确的下降沿；同时持续高电平可让接收端区分"总线空闲"和"一直被拉低（断线/异常）"。
- IDLE 事件：当总线在收到数据后重新回到一帧以上的高电平，硬件置 IDLE 空闲标志。这是"DMA + IDLE 收不定长数据"的关键------一包数据发完、总线空闲，就触发中断，软件据此判定一包结束。
- 空闲帧：一整帧时长的高电平，区别于后面的断开帧。
6.1.2 起始位（Start Bit）
- 长度：固定 1 位，低电平。
- 作用：
- 帧同步起点：从空闲高到起始低的下降沿，通知接收端"一帧开始了"，接收端从这一刻开始按波特率计时。
- 对表：异步通信没有时钟，全靠这个边沿重新对齐，消除累积误差。
- 防误触发：接收端在下降沿后还要连续多次采样确认确实为低（防止一个毛刺被误判成起始位），确认后才在后续位中心采样。
- 起始位不携带数据，是纯开销。
6.1.3 数据位（Data Bits）
长度可配 5~9 位，最常用 8 位（正好一个字节）。

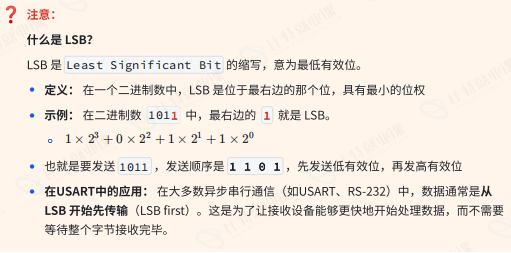

发送顺序：数据 LSB ( Least Significant Bit ：最低有效位 ) 最先发送，然后是次低位，依此类推，最后发送 MSB ( Most Significant Bit ：最⾼有效位 )。
每位由接收端在位中心用 16 倍过采样 + 3 次多数表决还原。
字长配置细节（STM32）：
- 无校验 + 8 数据位 → 字长 M 位设 8。
- 带校验时，校验位占字长中的一位：要发 8 数据 + 1 校验，字长要设成 9（M=1），这是常见配置坑。
- 9 数据位用于多机地址模式（第 9 位标记地址帧/数据帧）。
数据位是帧里唯一携带有效信息的部分，其余都是开销。
6.1.4 校验位（Parity Bit）
- 位置：紧跟数据位之后、停止位之前，1 位，可选。
- 三种方式：
方式 规则 举例（数据 0x41 = 0100 0001，两个 1） 无校验 None 不发校验位 8N1 偶校验 Even 数据位+校验位中 1 的个数为偶数 已有 2 个 1（偶），校验位=0 奇校验 Odd 1 的个数为奇数 已有 2 个 1，校验位=1 凑成 3
- 接收端重新计算并比对，不符则置 PE（Parity Error）。
- 局限：
- 只能检错，不能纠错（不知道哪一位错）。
- 只能检出奇数个位翻转；偶数个位同时翻转会漏检。
- 可靠传输仍需上层 CRC/校验和 + 重传。
- 代价：多 1 位开销（约 10% 时间），所以多数场景用 8N1。
6.1.5 停止位（Stop Bits）
- 电平：高电平（回到空闲态）。
- 长度可配：0.5、1、1.5、2 位，最常用 1 位（8N1）；2 位用于部分老式设备。
- 作用：
- 标志一帧结束，给接收端整理、准备下一帧的时间。
- 保证下一帧起始位之前线上一定是高电平，从而下一帧起始位的下降沿一定存在。
- 帧错误检测：接收端预期停止位时刻采样，如果采到的是低电平（没有正常高电平停止位），判定 FE（Framing Error）------最常见原因是波特率不匹配或干扰。
- 停止位也是开销：2 位停止比 1 位慢约 10%。
7. USART 帧格式与波特率（综合）
7.1 核心公式
单帧时长 = (1 起始位 + 数据位数 + 校验位 + 停止位数) / 波特率 有效数据率 = 波特率 × 数据位数 / 每帧总位数
7.2 算例对照（115200）
配置 帧位数 单字节耗时 有效数据率 8N1 10 86.8 µs 92.16 kbps ≈ 11.5 KB/s 8E1/8O1 11 95.5 µs 83.8 kbps ≈ 10.2 KB/s 8N2 11 95.5 µs 83.8 kbps ≈ 10.2 KB/s 115200 波特 ≠ 115200 字节/秒：
8N1 每字节实际占 10 位，真实上限 115200/10 ≈ 11520****B/s。
7.3 波特率容差（为什么高速更易乱码）
收发时钟偏差 δ 沿整帧累积，第 N 位采样点偏移约 N×δ 个位周期，超过约半个位周期就采错：
单帧理论容忍 ≈ 0.5 / 帧位数 8N1（10 位）≈ 5%；考虑过采样表决和噪声，工程上取 ±2%~3% 更稳帧越长、连续字节越多，误差累积越大；
低速（9600）比高速（115200+）对晶振误差宽容。
内部 RC 振荡器温漂大，高速串口建议用外部晶振。
7.4 工程选型
- 速率：稳定优先 9600~38400；均衡 115200；高速 460800+（短线、低干扰、高精度时钟）。
- 帧格式：默认 8N1；需检错用 8E1/8O1；多机用 9 位地址模式或 RS-485。
- 收发方式：小数据轮询，常规中断 + 环形缓冲，连续大数据 DMA + IDLE。
- 可靠性：协议层做帧头帧尾 + 长度 + CRC + 应答重传。
8. 常见错误与排查
现象 可能原因 完全乱码，全是不可打印字符 ①波特率不匹配；②数据位 / 校验位 / 停止位不一致；③TX/RX 接反 个别字符错误、丢包 ①波特率误差过大；②没有共地；③电磁干扰；④接收溢出 ORE 只能发不能收 ①RE 接收使能没开；②RX 引脚配置错误；③波特率误差大 只能收不能发 ①TE 发送使能没开；②TX 引脚配置错误；③TXE 没等待 前几个字节正常，后面乱码 接收溢出错误 ORE，CPU 读太慢，新数据覆盖旧数据 偶发错误，干扰时出错 ①线路太长；②没有屏蔽；③电平不匹配
9. 面试题库（含解析）
A. 基础概念
1. UART 全称和作用？
通用异步收发器。把并行数据转串行按位发送、把串行数据拼回并行，实现两设备异步串行通信。
2. UART 和 USART 的区别？
USART 是同步/异步收发器，比 UART多同步模式（SCLK 时钟线）及LIN/SmartCard/IrDA 等扩展；日常串口用的是 USART 的异步模式。
3. 为什么叫异步？没有时钟线怎么同步？
双方不共享时钟，靠约定波特率 + 起始位下降沿对表，接收端用 16 倍过采样在每位中心采样还原数据。
4. 串口最少几根线？为什么共地？
TX、RX、GND 三根（单向可两根）。GND 是电平参考，不共地则双方高低电平基准不一致，会乱码甚至损坏接口。
5. 串口属于 MCU 的什么？为什么说它是片上外设？
是集成在芯片内部的独立硬件外设（IP 核），挂在 APB 总线上，配置好后移位、采样、帧打包全部硬件自动完成，CPU 只需读写数据寄存器，不必逐位参与。
B. 结构与过程
6. 串口通信的"4 方关系"是什么？
CPU 内核（数据源/终点）、USART 外设（并串转换+波特率+帧处理）、GPIO 引脚（AF 复用把信号引出）、外部设备（对端）。数据依次穿过四层，任一层配置缺失都不通。
7. 数据从程序到对方设备经过哪些环节？
CPU 写 TDR → 发送移位寄存器逐位移出 → TX 引脚（AF）→ 板级连线 → 对方 RX；接收反向。
8. 轮询、中断、DMA 三种收发方式怎么选？
数据量极小用轮询（简单但阻塞）；
常规突发用中断（实时但高频中断有开销）；
高速连续流用 DMA（硬件直搬、CPU 零占用，常配 IDLE 中断收不定长）。
9. 什么是 ORE？怎么避免丢数据？
过载错误：RDR 里旧字节未读走、新字节又到，旧数据被覆盖。
避免方法：及时开 RXNE 中断/DMA 取走数据，并用环形缓冲区缓存。
10. 怎么用串口接收不定长数据包？
DMA 把字节直搬到内存 + IDLE 空闲中断判定一包结束，用 DMA 剩余计数（CNDTR 前后差值）算出本次实际字节数；也可用帧头+长度字段或超时判断。
C. 帧格式与原理
11. 8N1 一帧多少位？由什么组成？
10 位 = 1 起始位 + 8 数据位 + 无校验 + 1 停止位。
12. 空闲状态为什么是高电平？
作为静止基准，使起始位能产生明确下降沿；同时区分"空闲"与"线被持续拉低"的断线/异常状态。
13. 起始位为什么是低电平、几位？
固定 1 位低电平，用高→低的下降沿标记帧起点并给接收端对表；
接收端还会连续采样确认，防毛刺误触发。
14. 数据位先发高位还是低位？可配几位？
低位在前**（LSB first）；可配 5~9 位，常用 8 位。**
15. 带校验时 STM32 字长怎么配？为什么？
校验位占用字长一位，8 数据 + 1 校验要把字长设为 9 位（M=1），否则会出现数据错位。
16. 奇偶校验怎么算？能纠错吗？
偶校验保证数据+校验中 1 的个数为偶，奇校验为奇。
只能检错不能纠错，且偶数位同时翻转会漏检；可靠传输靠上层 CRC。
17. 停止位几位、什么电平、有什么用？
高电平，可配 0.5/1/1.5/2 位，常用 1 位。
标志帧结束、给接收端准备时间，并保证下一帧起始位下降沿存在。
18. FE 帧错误是什么原因？
预期停止位时刻采到低电平，常见于波特率不匹配或线路干扰。
D. 波特率与计算
19. 波特率和比特率的区别？何时相等？
波特率是每秒符号变化次数（Baud），比特率是每秒比特数（bps），关系为 比特率=波特率×log₂(状态数)。二进制串口 1 符号=1 比特，数值相等；QPSK/QAM 等多电平调制下不等。
20. BRR 寄存器怎么算？
举例。 USARTDIV=fCK/(16×波特率)，BRR=(整数部分<<4)|(小数部分×16)。72MHz 配 115200：USARTDIV=39.0625，BRR=0x271，实际恰好 115200。
21. 115200 波特每秒最多传多少字节？
8N1 每字节 10 位：115200/10≈11520 B/s≈11.5 KB/s，不是 115200 字节。
22. 波特率误差多少能接受？为什么高速更容易乱码？
工程上两端总误差控制在 ±2%~3%。
误差沿帧逐位累积，帧越长、速率越高，采样点越容易偏移到位边界，所以高速更敏感。
23. 什么是 16 倍过采样？作用？
每位用 16 个采样时钟，在位中心采 3 次多数表决，抗毛刺抖动、容忍波特率误差；
8 倍过采样可支持更高速率但抗噪略差。
E. 综合与工程
24. TXE 和 TC 的区别？RS-485 为什么用 TC 切方向？
TXE 表示 TDR 已空（可写下一字节）；TC 表示整帧（含停止位）已完全移出。
RS-485 半双工，必须等数据真正发完才能把 DE 切回接收，所以用 TC。
25. 3.3V MCU 和 5V MCU 串口能直连吗？
3.3V 发 5V 收一般可识别但余量小；
5V 发 3.3V 收可能损坏引脚，应加电平转换芯片、开漏上拉或分压。
26. 为什么工业现场用 RS-485 而不是 TTL 串口？
TTL 单端电平易受共模干扰、传不远；
RS-485 差分传输抗干扰强、可传 1200m+、支持多节点总线。
27. 串口乱码排查顺序？
① 波特率与帧格式两端一致；
② TX/RX 是否接反、是否共地；
③ 电平是否匹配；
④ 外设/GPIO 时钟和 AF 复用是否配置；
⑤ 晶振精度与干扰；
⑥ 错误标志（FE/PE/ORE）。
28. UART 本身可靠吗？怎么做可靠传输？
UART 只保证位传输，不保证内容正确。
协议层需加帧头帧尾、长度、CRC/校验和、序号、应答与超时重传。
