前言

在上一篇文章中，我们分析了 RS_ActionDrawLine 如何获取起点和终点，并通过 new RS_Line(startPoint, endPoint) 创建直线实体，最后将其加入当前图形容器。至此，用户的鼠标操作已经转化为 CAD 中真实存在的图形数据。但一个新的问题随之出现：RS_Line 创建完成并加入 Graphic 之后，为什么我们能够在屏幕上看到这条直线？从代码层面看，创建实体只是完成了图形数据的构建；而从用户体验来看，绘图操作还必须经过视图更新、实体绘制、坐标转换以及底层绘图等环节，才能最终呈现为屏幕上的像素。

因此，本文将继续沿着"从鼠标点击到屏幕像素"的主线，分析 RS_Line 从图形实体到屏幕显示的过程，重点梳理 Graphic、GraphicView、RS_Line 绘制接口以及 RS_Painter 之间的协作关系，理解 LibreCAD 如何将几何数据转换为可见图形。通过这一过程，可以进一步认识到：CAD 软件中的图形并不是被直接画在屏幕上的，而是先作为数据实体被管理，再由视图和绘图系统根据当前坐标变换进行显示。

一、RS_Line创建之后，为什么还不能直接显示？

上一篇文章中，我们已经分析了 RS_ActionDrawLine 如何在第二次鼠标点击后创建 RS_Line：

cpp 复制代码

RS_Line* line = new RS_Line(container, pPoints->data);

此时，程序已经得到了一个表示直线的实体对象。例如：

test 复制代码

起点：(10, 20)
终点：(100, 80)

从几何意义上看，这条直线已经存在了。但是，"直线对象已经创建"并不等于"直线已经显示在屏幕上"。这是理解 LibreCAD 绘图架构时必须区分的两个概念。

1.1、创建对象，只是完成了图形数据的构造

执行：

cpp 复制代码

RS_Line* line = new RS_Line(container, pPoints->data);

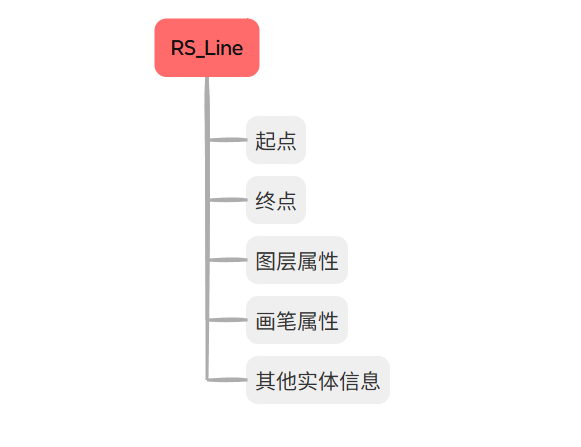

主要完成的是对象创建。可以理解为：

此时，程序内存中已经存在一个 RS_Line对象。但它还只是一个几何实体对象，并不是一个已经绘制到窗口上的像素图像。可以把它类比为创建一个学生对象 ≠ 把学生的照片显示在屏幕上，同样创建RS_Line对象 ≠ 把直线绘制到屏幕，创建对象解决的是图形是什么？而屏幕显示解决的是图形应该显示在哪里？应该使用什么颜色、线宽和线型？最终如何交给绘图设备？这两个问题属于不同的处理阶段。

1.2、RS_Line保存的是几何信息，而不是屏幕像素

RS_Line的核心数据是两个端点：

cpp 复制代码

struct RS_LineData {
    RS_Vector startpoint;
    RS_Vector endpoint;
};

例如：

test 复制代码

startpoint = (10, 20)
endpoint   = (100, 80)

这些坐标属于 CAD 图形空间。它们描述的是直线在 CAD 世界中的几何位置。而屏幕使用的是窗口坐标，例如：

test 复制代码

起点：(250, 180)
终点：(430, 300)

因此，RS_Line不能直接把：

test 复制代码

(10, 20)
(100, 80)

当作屏幕上的像素位置使用。程序还需要根据当前视图的：

test 复制代码

缩放比例；
平移位置；
窗口大小；
坐标系方向；

将 CAD 坐标转换为屏幕坐标。所以，创建RS_Line之后，至少还需要经过：

几何数据 -> 视图转换 -> 屏幕坐标 -> 绘图接口

1.3、RS_Line还没有成为当前图形的一部分

创建对象之后，代码还需要执行：

cpp 复制代码

container->addEntity(line);

这一步非常重要。因为：

cpp 复制代码

new RS_Line(...)

只是创建了一个独立的实体对象。而：

cpp 复制代码

container->addEntity(line);

才是把它加入当前图形的数据结构中。整体过程可以表示为：

创建RS_Line -> 得到一个独立实体 -> 加入RS_EntityContainer -> 保存到实体列表 -> 成为当前Graphic中的正式图形

如果没有加入图形容器，那么这个对象就没有真正进入当前图形的实体管理体系。后续的：

test 复制代码

显示；
选择；
移动；
删除；
保存；

都无法按照正常的图形实体流程处理它。因此实体创建解决"对象是否存在"，实体加入容器解决"对象是否属于当前图形"。

1.4、图形容器也不负责直接绘制屏幕

需要注意，RS_EntityContainer的主要职责是管理实体，而不是直接操作屏幕。例如：

cpp 复制代码

void RS_EntityContainer::addEntity(RS_Entity* entity)
{
    if (!entity) {
        return;
    }
    entities.append(entity);
}

这里的核心操作是：

cpp 复制代码

entities.append(entity);

也就是把实体保存到容器中。它完成的是：

实体对象 -> 加入实体列表

而不是：

实体对象 -> 调用QPainter -> 绘制屏幕

因此，不能简单理解为：

addEntity() -> 立即画到屏幕

更准确的理解应该是：

addEntity() -> 修改图形数据 -> 后续由视图和绘制流程读取这些数据 -> 最终完成显示

这体现了 LibreCAD 中比较明显的分层设计：

模块	主要职责
RS_Line	描述一条直线
RS_EntityContainer	管理实体对象
Graphic	管理当前图形数据
GraphicView	管理图形的显示过程
RS_Painter	封装绘图操作
QPainter	执行底层绘制

1.5、图形数据发生变化后，还需要进入重绘流程

当执行：

cpp 复制代码

container->addEntity(line);

时，图形数据发生了变化：

test 复制代码

原来 Graphic：RS_Circle + RS_Arc；
加入直线后 Graphic：RS_Circle + RS_Arc + RS_Line；

但是，屏幕上当前显示的内容可能仍然是上一次绘制的结果。因此，程序还需要让视图知道，当前图形数据已经发生变化，需要重新绘制。概念上可以表示为：

加入RS_Line -> Graphic数据发生变化 -> 通知视图更新 -> GraphicView进入重绘流程 -> 重新读取图形实体 -> 绘制新的图形内容

这里要特别区分修改图形数据和刷新屏幕显示，它们不是同一个操作。可以类比为修改数据库中的数据 ≠浏览器已经自动显示最新数据。同样加入RS_Line ≠ 屏幕已经完成重新绘制

1.6、屏幕显示还需要经过视图和绘图接口

一条正式直线最终显示在屏幕上，通常需要经过多个阶段：

RS_Line创建 -> 加入实体容器 -> Graphic保存图形 -> 视图收到更新请求 -> GraphicView组织绘制 -> 读取RS_Line几何数据 -> CAD坐标转换为屏幕坐标 -> 设置绘图属性 -> RS_Painter -> QPainter -> 屏幕显示

因此，RS_Line并不是直接负责整个显示过程。它主要负责提供：

test 复制代码

这是一条什么直线？
直线的起点在哪里？
直线的终点在哪里？
直线具有什么绘图属性？

而其他模块负责：

test 复制代码

什么时候绘制？
在哪里绘制？
如何转换坐标？
使用什么绘图工具？
如何刷新窗口？

1.7、为什么不能把所有功能都写进RS_Line？

如果让RS_Line自己完成：

test 复制代码

坐标转换；
窗口刷新；
鼠标事件处理；
图形容器管理；
Qt绘制；
文件保存；

那么一个实体类就会承担过多职责。如果这样操作会导致：

test 复制代码

几何数据和界面显示紧密耦合；
实体难以复用；
不同图形实体之间难以统一处理；
修改绘图方式时需要修改大量实体类；
后续增加选择、编辑和保存功能会更加复杂。

而 LibreCAD采用分层方式：

test 复制代码

RS_Line -> 只负责描述实体
Graphic -> 负责管理实体
GraphicView -> 负责组织显示
RS_Painter -> 负责封装绘图
QPainter -> 负责底层绘制

这样每个模块都有明确的职责。

二、RS_Line如何进入图形容器？

上一节我们分析了 RS_Line创建之后为什么不能直接显示？原因在于创建RS_Line 只是生成一个几何实体对象，它还没有真正成为 LibreCAD 当前图形的一部分。因此，创建完成之后，下一步非常关键 RS_Line如何被加入到 LibreCAD 的图形管理体系中？这一步对应的就是：

cpp 复制代码

container->addEntity(line);

也就是实体进入图形容器的过程。

2.1、创建出来的 RS_Line 处于什么状态？

首先回顾一下前面的代码：

cpp 复制代码

RS_Line* line = new RS_Line(container, lineData);

执行之后，内存中已经存在 RS_Line对象，此时内存中有了 RS_Line，但是当前CAD图形还没有 RS_Line 也就是说，它只是一个普通的 C++ 对象。类似：

cpp 复制代码

Student* s = new Student();

只是创建了一个学生对象。但是学校名单里还没有这个学生同理：

cpp 复制代码

new RS_Line()

只是创建实体。还需要：

cpp 复制代码

container->addEntity(line);

把它加入 CAD 图形结构。

2.2、container到底是什么？

在创建 RS_Line 时，我们看到：

cpp 复制代码

RS_Line* line = new RS_Line(container, lineData);

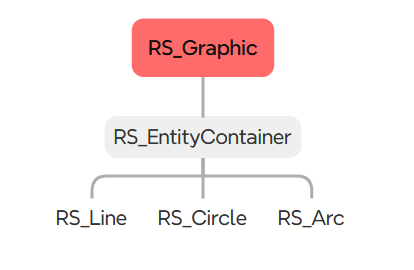

这里有一个参数 container，它非常重要。它表示当前这个实体应该属于哪个图形容器。在 LibreCAD 中，图形不是直接由 RS_Line、RS_Circle 等对象散乱保存，而是通过容器统一管理。结构大概如下：

也就是说所有图形实体最终都挂在容器下面。

2.3、为什么一定要加入容器？

可能有人会问，既然 RS_Line已经有起点和终点了，为什么不能直接绘制？原因是 CAD 软件不是只需要"显示"。后续还有大量操作，例如：

test 复制代码

选择
用户点击直线：
鼠标 -> 查找附近实体 -> 找到RS_Line
移动
用户拖动直线
删除
用户按Delete
保存DXF

如果 RS_Line没有加入容器，系统不知道它存在那么：

test 复制代码

无法选择；
无法保存；
无法编辑；
无法参与绘制。

所以加入容器不是为了显示，而是为了让实体进入 CAD 的生命周期。

2.4、Graphic和EntityContainer是什么关系？

这里容易混淆，为什么有：

test 复制代码

Graphic
EntityContainer

两个东西？可以简单理解：

Graphic 代表：当前打开的CAD图形。例如 test.dxf 里面所有内容：

test 复制代码

线
圆
文字
图层
块

都属于 Graphic。

EntityContainer 代表：管理这些实体对象的容器。例如：

所以：

test 复制代码

Graphic -> 管理整个图形
EntityContainer -> 管理具体实体

2.5、为什么不用vector直接保存？

可能有人会想为什么不：

cpp 复制代码

std::vector<RS_Line*> lines;

然后保存直线？因为 CAD 中实体类型很多：

test 复制代码

RS_Line
RS_Circle
RS_Arc
RS_Text
RS_Block
...

如果使用：

cpp 复制代码

vector<RS_Line*>

只能保存直线。而 LibreCAD 使用基类 RS_Entity，例如：

RS_Entity

±-- RS_Line

±-- RS_Circle

±-- RS_Arc

因此容器可以保存：

cpp 复制代码

QList<RS_Entity*>

实现了统一管理。这也是面向对象设计中的：多态。

2.6、加入容器后是不是马上显示？

不是。这是非常容易误解的地方。执行：

cpp 复制代码

container->addEntity(line);

之后发生的是内存数据变化，不是屏幕绘制，流程应该是：

addEntity() -> 实体进入Graphic -> 通知视图更新 -> GraphicView重新绘制 -> 读取EntityContainer中的实体 -> 调用实体绘制函数 -> 显示到屏幕

所以：

cpp 复制代码

addEntity()

解决图形数据在哪里？而：

cpp 复制代码

RS_Painter + QPainter

解决图形如何显示？这两个阶段必须分开理解。

三、图形容器变化后，视图为什么需要更新？

我们了解了 RS_Line 如何进入图形容器，此时，从数据层面来看，一条新的直线已经存在于 LibreCAD 内部。但是问题来了：为什么用户此时还需要看到屏幕上的直线？addEntity()之后，屏幕是如何知道图形发生变化的？

这就涉及 CAD 软件中的一个重要概念：图形数据管理和屏幕显示是两个独立的过程。

3.1、加入图形容器 ≠ 立即显示

很多刚接触 GUI 程序的人容易产生一个误解：

cpp 复制代码

container->addEntity(line);

执行之后 RS_Line，屏幕出现直线，实际上并不是这样。addEntity() 做的事情只是内存中的图形数据发生变化。变化的是当前 CAD 文档中的实体数量。但是屏幕上显示的内容是窗口像素，并不会自动改变。可以类比网页修改数据库，users表增加一条数据并不会导致浏览器页面自动刷新中间还需要：

test 复制代码

通知页面更新
重新读取数据
重新渲染

CAD绘图也是一样：

修改图形数据 -> 请求界面更新 -> 重新绘制 -> 屏幕显示新图形

3.2、为什么 CAD 需要单独的刷新机制？

因为 CAD 软件不是简单画一张图片。例如当前屏幕 Graphic：

test 复制代码

RS_Line
RS_Circle
RS_Arc
RS_Text

用户进行：

test 复制代码

缩放
放大2倍

实体数据没有变化，变化的是：

test 复制代码

显示方式
平移

用户拖动画布，图形移动到窗口另一位置，实际上 RS_Line 坐标没有变化，变化的是：

test 复制代码

视图偏移量
改变窗口大小

例如 800×600 变成 1920×1080，图形数据依旧不变。所以 LibreCAD 必须把图形数据和屏幕显示分开。

3.3、谁负责通知视图重新绘制？

前面我们知道：

RS_Line -> RS_EntityContainer -> Graphic

这里属于模型层（Model），负责保存：

test 复制代码

直线坐标；
圆的信息；
图层；
属性。

但是显示属于视图层（View），也就是 GraphicView，它负责：

test 复制代码

当前显示范围；
缩放比例；
坐标转换；
绘制请求。

因此两者之间需要一个连接：

Graphic数据变化 -> 通知 -> GraphicView -> 重新绘制

3.4、Qt为什么不会自动发现数据变化？

这里涉及 Qt 的设计思想。Qt 的绘制不是：

数据改变 -> 自动找到窗口 -> 立即绘制

而是：

数据改变 -> 程序请求更新 -> Qt事件系统安排绘 -> paintEvent() -> 完成显示

原因是如果每修改一次数据就立即绘制，例如加载10000个实体，可能变成：

test 复制代码

添加一个实体
绘制一次

添加一个实体
绘制一次

添加一个实体
绘制一次
...

效率非常低。所以 GUI 框架通常采用延迟更新机制。

3.5、Qt中的更新流程

在 Qt 中，常见流程：

调用 update() -> Qt记录需要刷新 -> 进入事件循环 -> 产生绘制事件 -> 调用 paintEvent() -> 重新绘制窗口

注意：

update()并不是马上画。它只是告诉 Qt，这个窗口需要重新绘制。真正绘制发生在 paintEvent() 里面。

3.6、为什么不直接在addEntity里面绘制？

可能有人会想为什么不这样：

cpp 复制代码

void addEntity(RS_Entity* entity)
{
    entities.append(entity);
    entity->draw();
}

这样不是更简单？实际上这样设计会产生很多问题。

问题1：实体不知道当前视图状态

例如：当前缩放比例 = 2，实体本身不知道：

test 复制代码

应该放大多少
问题2：多个实体绘制顺序难管理

CAD中：

test 复制代码

线
圆
文字
块

都有绘制顺序。

应该由 GraphicView 统一控制。

问题2：无法利用Qt刷新机制

Qt希望：数据变化 -> 统一刷新 -> 一次绘制

而不是每个对象自己画自己，因此 LibreCAD采用：

数据层（RS_Line、RS_Arc...） -> 管理层（Graphic）-> 显示层（GraphicView）-> 绘制层（RS_Painter）-> Qt -> QPainter

四、RS_Line如何交给绘图接口？

到了现在，我们 LibreCAD 已经知道：直线是什么、直线在哪里。但是还有最后一个问题：谁真正把这条直线画出来？这一节我们继续追踪：

RS_Line -> draw() -> RS_Painter -> QPainter -> 屏幕显示

4.1、RS_Line为什么不直接调用QPainter？

很多初学者看到绘图代码，可能会想到，既然最终是 Qt 绘制：

cpp 复制代码

QPainter::drawLine()

那么为什么不直接：

cpp 复制代码

RS_Line::draw(QPainter*)
{
    painter.drawLine(start,end);
}

这样不是最简单吗？实际上 LibreCAD 没有这么设计。原因是图形实体和底层绘图接口不应该直接耦合。如果 RS_Line 直接依赖 Qt：

RS_Line -> QPainter

那么：

test 复制代码

RS_Line必须知道Qt；
几何实体和界面绑定；

以后更换绘图后端困难。例如未来：

test 复制代码

OpenGL渲染；
Vulkan；
离屏渲染；
打印输出；

那么所有实体类都需要修改。所以 LibreCAD 引入了一层：

RS_Line -> RS_Painter -> QPainter

4.2、RS_Painter是什么？

RS_Painter可以理解为 LibreCAD自己的绘图抽象层。它封装了底层绘制操作。

例如实体只需要告诉，我要画一条线

test 复制代码

起点：(x1,y1)
终点：(x2,y2)

而不用关心：

test 复制代码

用什么API；
如何设置画笔；
如何处理设备。

4.3、绘制流程从哪里开始？

回到上一节 GraphicView 收到 Qt 绘制事件 paintEvent()，然后开始刷新整个绘图区。大致流程：

paintEvent() -> GraphicView开始绘制 -> 遍历Graphic中的实体 -> 调用实体draw() -> RS_Line执行绘制 -> RS_Painter绘制线段 -> QPainter输出

也就是说不是 RS_Line 主动跑去绘制，而是 GraphicView 需要刷新，主动询问每个实体你应该怎么画？

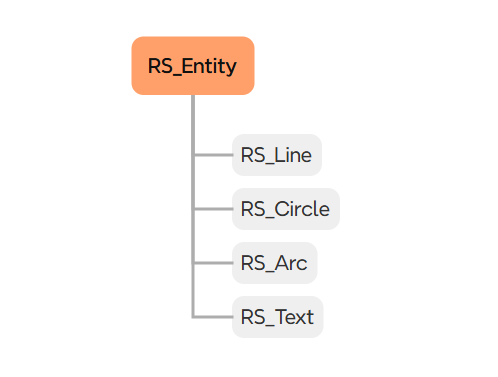

4.4、RS_Entity为什么有draw()？

在LibreCAD中，所有图形实体都有共同基类 RS_Entity

例如：

每种实体都有自己的绘制方式。

例如：

直线 RS_Line：

两个点 -> drawLine()

圆 RS_Circle：

圆心+半径 -> drawEllipse()

文字 RS_Text：

字符串+位置 -> drawText()

因此基类定义统一接口：

cpp 复制代码

virtual void draw(RS_Painter* painter);

然后不同实体实现自己的绘制。

4.5、RS_Line的draw()做什么？

假设当前绘制 RS_Line

test 复制代码

start: (10,20)
end: (100,80)

调用：

cpp 复制代码

line->draw(painter);

进入：

cpp 复制代码

RS_Line::draw(RS_Painter* painter)

它主要完成：

第一步：读取自身数据

例如：

test 复制代码

data.startpoint;
data.endpoint;

得到：

test 复制代码

起点： (10,20)
终点： (100,80)

第二步调用RS_Painter绘制接口，类似：

cpp 复制代码

painter->drawLine(
    startpoint,
    endpoint
);

此时 RS_Line 只负责：我是一条线，我提供两个点。

4.6、RS_Painter如何调用QPainter？

继续向下：

RS_Line -> RS_Painter::drawLine() -> QPainter::drawLine()

cpp 复制代码

void RS_PainterQt::drawLine(const RS_Vector& p1, const RS_Vector& p2) {
    QPainter::drawLine(toScreenX(p1.x), toScreenY(p1.y),
                       toScreenX(p2.x), toScreenY(p2.y));
}

Qt开始操作：

test 复制代码

像素；
颜色；
线宽。

4.7、绘制属性从哪里来？

一条直线不仅有：

test 复制代码

起点
终点

还需要：

test 复制代码

颜色；
线宽；
线型。

例如：

test 复制代码

红色
0.5mm
虚线

这些信息来自：

RS_Line -> Layer -> Pen -> RS_Painter

大概流程：

RS_Line（读取属性） -> 设置Painter状态 -> 开始绘制

类似：

cpp 复制代码

void RS_ActionDrawLine::trigger() {
    line->setLayerToActive();
    line->setPenToActive();
}

void RS_Entity::setLayerToActive() {
    RS_Graphic* graphic = getGraphic();
    if (graphic) {
        layer = graphic->getActiveLayer();
    }
}

void RS_Entity::setPenToActive() {
    RS_Document* doc = getDocument();
    if (doc) {
        pen = doc->getActivePen();
    }
}

创建时就会自动通过对应的图层的各种属性来进行设置对应的属性。

总结

本文沿着"从鼠标点击到屏幕像素"的主线，梳理了 RS_Line 从创建到显示在屏幕上的完整过程。可以得出这样一条清晰的认识：

在 LibreCAD 中，new RS_Line(...) 只是完成了图形数据的构造，它保存的是 CAD 世界坐标系下的几何信息，而不是屏幕像素；只有通过 container->addEntity(line) 把实体加入图形容器后，它才真正成为当前图形的一部分。而图形容器本身只负责管理实体，并不直接绘制屏幕。

真正让直线显示出来的是 GraphicView 驱动的刷新流程：paintEvent 触发视图重绘，视图遍历图形中的实体并调用其 draw() 接口，实体再通过 RS_Painter 这一抽象绘图层，最终交给 Qt 的 QPainter 完成屏幕输出。颜色、线宽、线型等绘制属性则来自实体所在的图层和画笔设置。

这种设计的本质，就是把图形看作"先被管理的数据"，再由视图和绘图系统根据当前坐标变换统一显示：

数据层（RS_Line、RS_Arc...）→ 管理层（Graphic）→ 显示层（GraphicView）→ 绘图层（RS_Painter）→ Qt（QPainter）

其中，实体负责"是什么"，容器负责"属于谁"，视图负责"何时画"，RS_Painter 和 QPainter 负责"怎么画"。理解这四层各自的职责和协作关系，是读懂 LibreCAD 绘图机制的关键，也为后续分析更多实体类型以及视图交互打好了基础。
