概述
芯瑞科技 DT‑1414PTZ 光纤发射模块实现对 HFBR‑1414PTZ 100% 引脚、电气、机械、光参数兼容，可直接安装至 AFBR‑0549Z、AFBR‑0550Z 评估板，无需修改 PCB 布局、无需调整外围电路（去耦电容、铁氧体磁珠等外围器件设计方案完全沿用原有设计），工程师可以直接利用原有评估硬件完成 DT‑1414PTZ 的性能验证，实现原位国产化替换，解决 HFBR‑1414PTZ 供货周期长、现货紧缺的工程痛点。
工程适配要点（工程师视角）
- PCB 与机械兼容性 DT‑1414PTZ 通孔封装外形尺寸、ST 光纤接口定位、引脚定义与 HFBR‑1414PTZ 完全一致，原有针对 HFBR‑1414PTZ 设计的双层 PCB 可直接使用。在硬件布局时，延续原厂设计经验：收发信号线置于顶层地层下方，保证信号回流路径低电感，维持传输线阻抗连续；光器件下方完整地平面兼顾散热；去耦电容、铁氧体磁珠尽可能贴近 DT‑1414PTZ 供电引脚，以此保障 DT‑1414PTZ 高速信号完整性与散热能力。
- 评估套件测试适配 将 DT‑1414PTZ 替换 AFBR‑0549Z、AFBR‑0550Z 板上原装 HFBR‑1414PTZ 后，可继续使用板载 JP1 监测 DT‑1414PTZ 的电输入信号，JP2 监测接收端 AFBR‑2418TZ 或 AFBR‑2419TZ 输出电信号；SMA 连接器可接入外部仪器；套件原配 1 米 ST‑ST 62.5 µm 多模光纤、1 米 ST‑ST 200 µm PCS 光纤均可直接配合 DT‑1414PTZ 做链路性能测试，速率验证最高可达 50 MBd。
- 速率与接收端配对 DT‑1414PTZ 可与 AFBR‑2418TZ 配对实现 DC～50 MBd 链路；与 AFBR‑2419TZ 配对实现 100 kBd～50 MBd 链路；工程师在系统设计时，需要关注接收器件的最低工作频率，避免在 AFBR‑2419TZ 链路下使用直流连续电平信号。

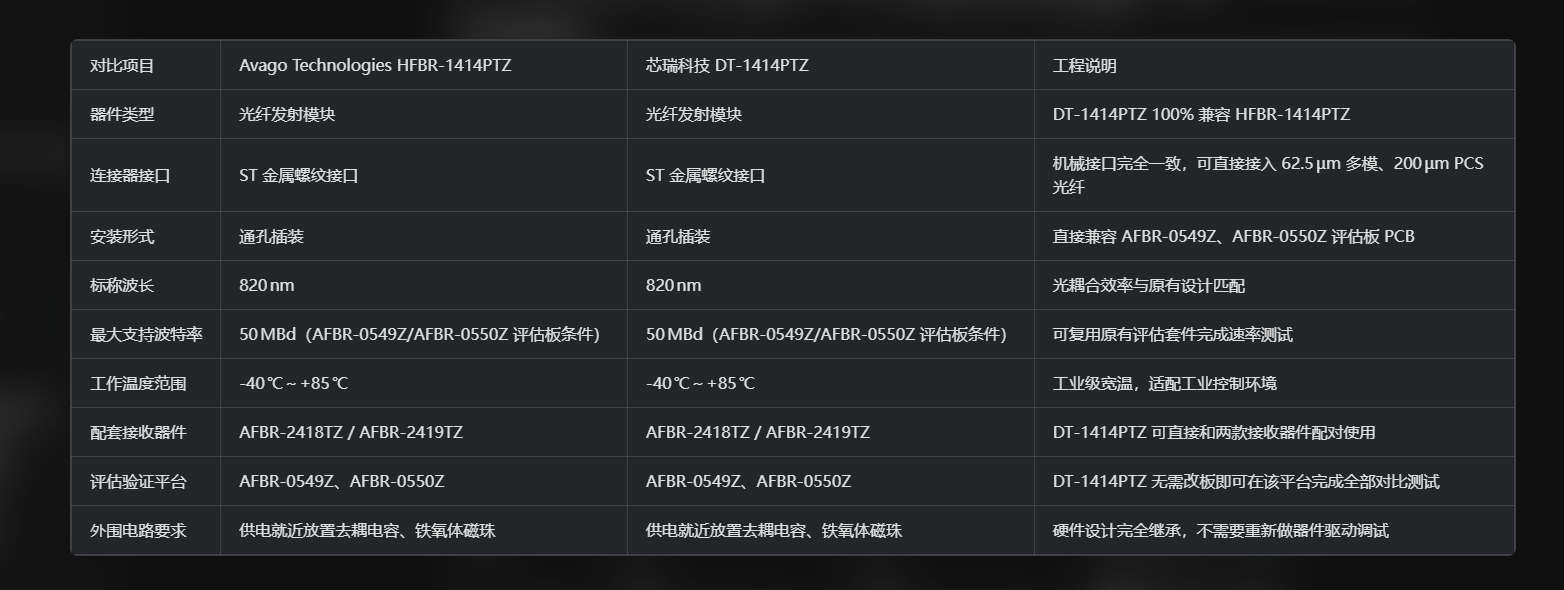

DT‑1414PTZ 与 HFBR‑1414PTZ 关键对标表
表格
工程应用场景
芯瑞科技 DT‑1414PTZ 基于完全兼容 HFBR‑1414PTZ 的特性，适用于工业隔离光纤通信、PLC 光纤链路、高压信号隔离传输、老旧设备器件替换等场景。对于研发工程师，可直接复用基于 Application Note 5577（AV02‑4439EN）文档建立的测试方案，不需要重新搭建测试系统，降低国产化器件导入的验证工作量。
选型提示
- 若需要 DC 起始的链路，接收端优先选择 AFBR‑2418TZ；
- 若链路信号最低频率大于 100 kBd，接收端可选用 AFBR‑2419TZ；
- DT‑1414PTZ 替换 HFBR‑1414PTZ 时，不要改动原有电源回路、信号回路、PCB 地平面设计。
总结
芯瑞科技 DT‑1414PTZ 作为 HFBR‑1414PTZ 的国产化兼容模块，在 AFBR‑0549Z、AFBR‑0550Z 这套经典评估平台下可以完整复现原有链路性能。 不管是工程师做产品预研，还是硬件发烧友维修老设备、DIY 光纤通信小项目，DT‑1414PTZ 可以避开重新画板的麻烦，降低开发与维修门槛。当然条件允许，建议大家拿到器件后，务必利用现有套件完成自己的实际测试，确认符合自身项目需求。
