嵌入式——51单片机1

【51单片机学习笔记】最小系统、GPIO、数码管、按键、LED、外部中断、定时器中断

📖今日学习：51单片机最小系统、GPIO口使用、LED点亮、数码管显示、按键检测；外部中断、定时器/计数器中断。

🔍文章大纲

51单片机最小系统
GPIO口基础概念
LED灯驱动（输出）
数码管显示（静态、动态扫描）
按键输入检测（查询方式）
中断系统基础概念
外部中断
定时器/计数器中断
✨学习重点汇总
⚠️易错点&踩坑记录
📝今日学习小结

---

1. 51单片机最小系统

最小系统是单片机能够正常运行的最少硬件电路，4部分组成：

单片机主控芯片（如STC89C52）
电源电路：给单片机供电，一般5V直流供电
晶振电路 ：提供系统时钟，常见11.0592MHz、12MHz。
- 12MHz：机器周期 = 1us，方便延时计算
- 11.0592MHz：串口波特率可以精准匹配，串口项目首选
复位电路：上电复位，让单片机程序从0地址从头开始执行。

机器周期：51单片机12个时钟周期 = 1个机器周期。

晶振12MHz，时钟周期1/12us，机器周期恰好1us。

2. GPIO口基础概念

51单片机标准有4组IO口：P0、P1、P2、P3，每组8位（P0.0~P0.7）。

IO口	特点
P0	开漏输出，无上拉电阻；做输出必须外接上拉电阻；可地址/数据复用
P1	准双向口，内部带上拉电阻，普通IO，无复用功能
P2	准双向口，带上拉；外部存储器高8位地址复用
P3	准双向口，带上拉；引脚复用功能（外部中断、定时器、串口）

准双向口：作为输入之前，必须先向端口写1，释放引脚，才能正确读取外部电平。

P0口特殊：内部没有上拉，输出低电平有效，输出高电平是高阻态。

寄存器操作示例：

复制代码

// P1口全部置0
P1 = 0x00;
// P1.0单独置1
P1_0 = 1;

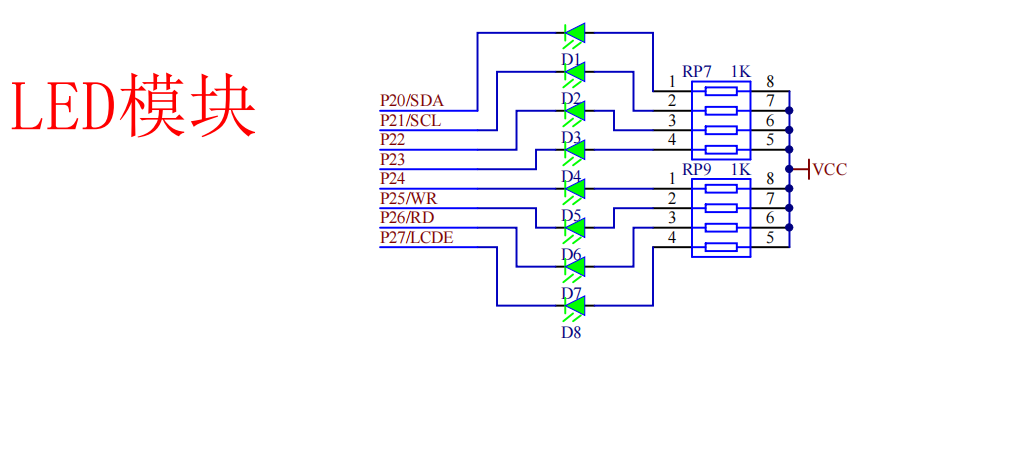

3. LED灯点亮（GPIO输出）

LED二极管：阳极接高电平，阴极接低电平才会点亮 。

两种硬件接法：

共阴极：阴极接GND，IO输出高电平，灯亮。
共阳极：阳极接VCC，IO输出低电平，灯亮。

必须串联限流电阻（220Ω左右），防止电流过大烧毁LED和IO引脚。

示例代码（P1.0控制LED，低电平点亮）

复制代码

#include <reg52.h>
sbit led = P1^0;

void main(void)
{
    while(1)
    {
        led = 0; //点亮
    }
}

简单延时函数，实现LED闪烁

复制代码

void delay_ms(unsigned int t)
{
    unsigned int i,j;
    for(i=t;i>0;i--)
        for(j=110;j>0;j--);
}

4. 数码管显示

数码管由a~g七个段 + dp小数点组成。

共阳数码管 ：公共端接VCC；段脚输出低电平点亮段。
共阴数码管 ：公共端接GND；段脚输出高电平点亮段。

静态数码管

每个数码管段脚独立；只要赋值段码，数字持续显示。

优点：程序简单，无闪烁；缺点：占用IO多，数码管数量多时不适合。

段码表：

共阴：0~9：0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F

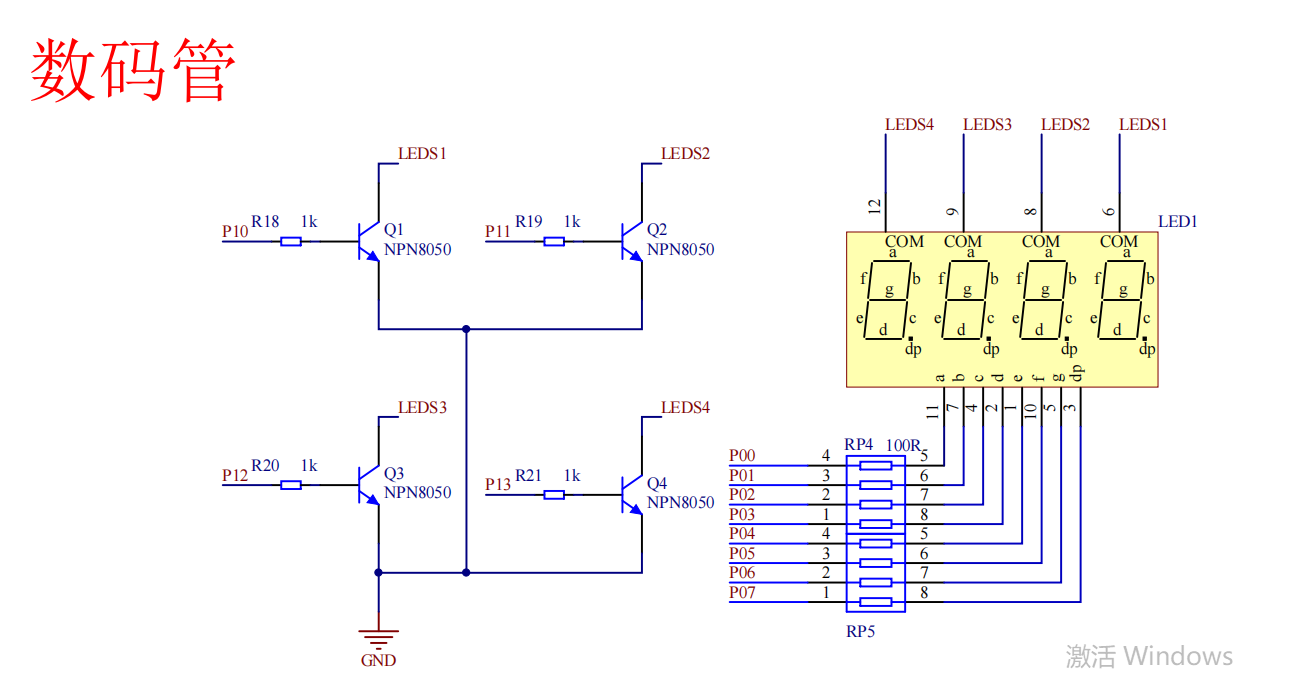

动态扫描数码管

多位数码管，段选共用一套IO，位选控制哪一个数码管点亮 。

流程：

送当前要显示数字的段码；
打开对应位选，点亮这一位；
短暂延时；
关闭位选（消影）；
循环切换下一位；

利用人眼视觉暂留，高速循环扫描，人眼看到多位同时显示。

⚠️消影很关键：不关闭位选直接切换段码，会出现重影乱码。

动态扫描简单逻辑伪代码：

复制代码

while(1)
{
    送第一位段码;
    开第一位位选;
    delay();
    关闭所有位选; //消影

    送第二位段码;
    开第二位位选;
    delay();
    关闭所有位选;
}

5. 按键输入检测（查询方式）

按键原理：按下引脚电平翻转；松开恢复。

机械按键存在机械抖动：按下/松开瞬间电平抖动5‑10ms，直接读取会误判多次。

解决抖动两种方案：

软件延时消抖：检测到电平变化，延时10ms再读一次电平确认。
硬件消抖：外接电容。

51准双向口做输入：读取按键前，IO口先写1。

查询方式按键示例：

复制代码

sbit key = P3^2;
void key_scan(void)
{
    if(key == 0) //按键按下低电平
    {
        delay_ms(10); //软件消抖
        if(key == 0)
        {
            //按键处理业务
        }
        while(key == 0); //等待松开
        delay_ms(10);
    }
}

查询方式缺点：CPU一直循环扫描按键，占用CPU资源。可以使用外部中断实现按键检测。

6. 51中断系统基础

中断：CPU正在执行主程序，收到外部事件信号，暂停主程序，跳转去执行中断服务函数；执行完毕回到断点继续运行主程序。

51单片机5个中断源：

中断源	中断号	说明
外部中断0	0	INT0(P3.2)
定时器0中断	1	T0
外部中断1	2	INT1(P3.3)
定时器1中断	3	T1
串口中断	4	UART

关键寄存器：

IE：中断允许寄存器，总中断EA，各个中断使能位。
- EA：总中断开关，必须置1，所有中断才能生效。
IP：中断优先级寄存器，高优先级可以打断低优先级中断。
外部中断：TCON寄存器，设置触发方式（下降沿触发 / 低电平触发）。
定时器：TMOD定时器模式寄存器；THx TLx定时器初值寄存器。

中断服务函数格式：

复制代码

void 中断服务函数名(void) interrupt 中断号
{
    //中断处理代码
}

⚠️中断服务函数不要写延时、复杂业务；尽量简短快速执行完。

7. 外部中断

外部中断0：P3.2(INT0)；外部中断1：P3.3(INT1)

两种触发方式：

低电平触发：引脚持续低电平，会不断反复触发中断；适合外部电平信号。
下降沿触发（边沿触发）：引脚从高电平跳变到低电平一瞬间触发一次，按键推荐使用。

配置步骤：

设置IT0/IT1选择触发方式；
EX0 / EX1打开对应外部中断；
EA=1开启总中断；
编写interrupt对应中断号的中断服务函数。

示例：外部中断0，下降沿触发按键

复制代码

#include <reg52.h>
sbit led = P1^0;

void int0_init(void)
{
    IT0 = 1;     //下降沿触发
    EX0 = 1;     //开启外部中断0
    EA  = 1;     //打开总中断
}

//外部中断0服务函数，中断号0
void int0_isr(void) interrupt 0
{
    led = ~led; //按键触发翻转LED状态
}

void main(void)
{
    int0_init();
    while(1)
    {
        //主循环可以做别的事情
    }
}

边沿触发：只会跳变瞬间进一次中断；低电平触发，如果引脚一直低电平，会反复进入中断。

8. 定时器/计数器中断

定时器本质：对机器周期计数；计数值溢出，触发定时器中断。

定时器模式：对单片机内部机器周期计数，用来定时。
计数器模式：对外部T0(P3.4)、T1(P3.5)引脚外部脉冲计数。

TMOD寄存器：设置T0、T1工作模式；模式1最常用：16位定时器，TH高8位，TL低8位，最大计数65536。

12M晶振机器周期1us；模式1，最多定时65536us = 65.536ms。

定时时间 = (65536‑初值) * 机器周期。

定时器配置步骤：

TMOD设置工作模式；
给TH0、TL0装载计数初值；
ET0打开定时器0中断；
TR0启动定时器；
EA=1开启总中断；
写定时器中断服务函数，中断里面重新给TH0 TL0赋初值！模式1不会自动重装。

示例：12M晶振，定时器0模式1定时50ms中断

复制代码

void timer0_init(void)
{
    TMOD |= 0x01; //T0模式1，16位定时器
    //50ms 初值 65536‑50000 = 15536
    TH0 = 15536 / 256;
    TL0 = 15536 % 256;
    ET0 = 1;  //开启T0中断
    TR0 = 1;  //启动定时器0
    EA  = 1;  //总中断打开
}

//定时器0中断服务函数，中断号1
void timer0_isr(void) interrupt 1
{
    //模式1，必须手动重装初值！！
    TH0 = 15536 / 256;
    TL0 = 15536 % 256;

    //定时到，业务处理
}

✨学习重点

最小系统四大部分：电源、晶振、复位、单片机；分清12M与11.0592M晶振用途，机器周期概念。
4组GPIO：P0开漏无上拉；P1/P2/P3准双向口；准双向口做输入要先写1；P3口具备引脚复用功能。
LED：分清共阳、共阴极接法，必须串联限流电阻。
数码管：分清共阴/共阳段码；动态扫描原理，消影操作必不可少，防止重影；视觉暂留实现多位同时显示。
按键：机械抖动，软件延时消抖原理；查询扫描按键优缺点。
中断核心概念：打断主程序，执行中断服务函数；EA总中断开关，不打开所有中断无效。
外部中断：低电平触发 vs 下降沿（边沿触发）；按键优先边沿触发。
定时器中断：模式1为16位，不会自动重装初值，中断服务函数内手动重新赋值THx TLx；定时时间计算公式。
中断服务函数规则：interrupt + 中断号；函数不能有参数、返回值；中断内部尽量简短，禁止大量延时。

⚠️易错点&踩坑记录

❌准双向IO做输入，忘记先写1，读按键一直电平错误。
❌P0口输出忘记加上拉电阻，输出高电平是高阻态，LED/外设工作异常。
❌LED省略限流电阻，直接接IO，烧坏LED或者单片机IO引脚。
❌数码管动态扫描没有消影，切换段码时出现重影、乱码。
❌按键不做消抖，按下一次多次触发，逻辑错乱。
❌外部中断使用低电平触发，按键按住不放，不断重复进中断；按键场景优先下降沿触发。
❌中断忘记打开总中断EA=1，中断完全不响应。
❌定时器模式1，中断服务函数忘记手动重装TH0 TL0初值，只进一次中断，之后不再触发。
❌定时器初值计算错误，定时时间和预期完全不符。
❌中断服务函数里面写长延时、复杂业务逻辑；中断要快进快出，耗时逻辑放到主循环。
❌中断服务函数写错中断号，跑到错误的中断处理，程序跑飞。
❌混淆共阳、共阴数码管段码，写反，数码显示乱数字。

📝今日学习小结

今天学习51单片机基础硬件与软件编程：掌握最小系统组成；理解4组GPIO口电气特性；完成LED点亮闪烁；数码管静态、动态扫描显示；按键查询检测。

学习51中断系统，掌握外部中断实现按键触发；定时器中断完成定时功能。
