【STM32】 I2C 外设内部硬件结构和状态位

---

STM32 I2C 外设内部硬件结构和状态位 深度详解

一、整体结构总览

STM32 的 I2C 是完整的硬件协议引擎，挂载在 APB1 总线上，所有协议时序（起始/停止、应答、移位、地址检测、仲裁）全部由硬件自动完成，CPU 仅通过寄存器读写数据和配置。

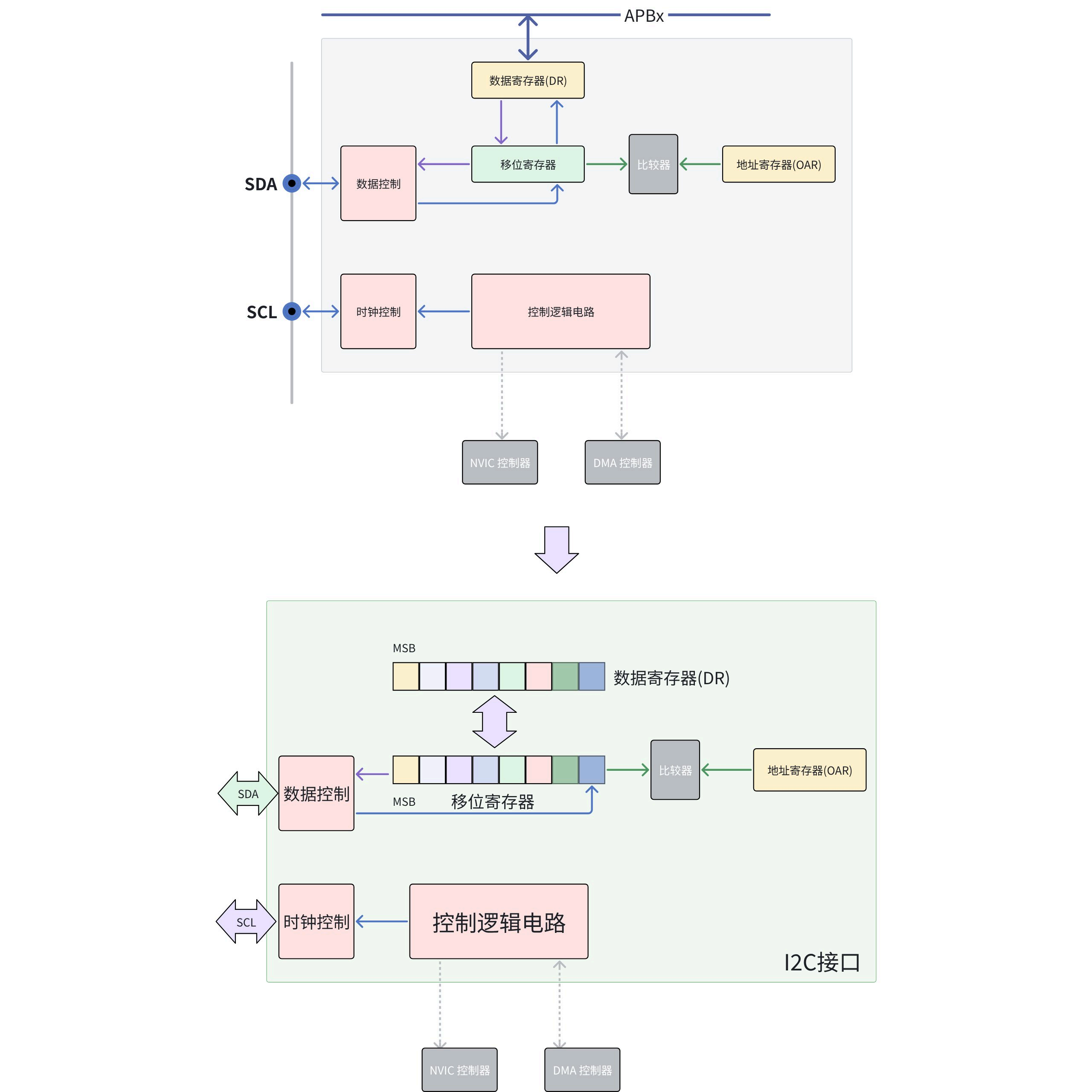

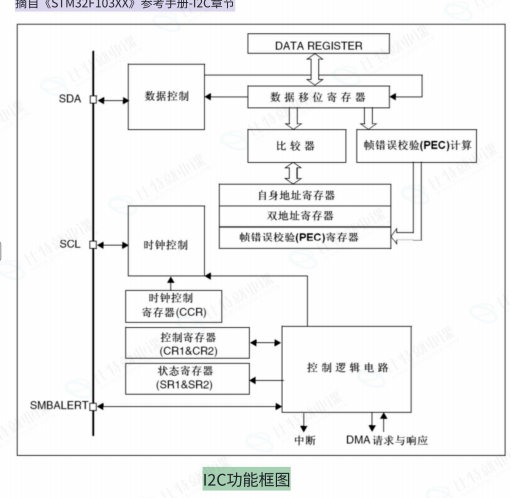

内部整体框图

核心层级

1. 总线接口层：和APB1总线对接，CPU通过寄存器配置外设、读写数据
2. 核心协议层：时钟分频、发送移位、接收移位、地址匹配，是协议的硬件实现
3. 控制逻辑层：起始停止产生、应答控制、总线仲裁、时钟拉伸
4. 物理引脚层：开漏输出驱动、输入施密特滤波，直接连外部GPIO引脚

---

二、模块1：总线接口与时钟单元

2.1 总线接口

• 挂载在 APB1 低速外设总线，输入时钟为 PCLK1（标准配置36MHz）
• 所有寄存器都映射在APB1外设地址空间，CPU通过AHB-APB桥读写寄存器
• 呼应RCC知识点：操作前必须开启RCC_APB1ENR的I2C时钟位，否则外设冻结，寄存器不可访问

2.2 时钟配置与分频单元

这是I2C波特率的硬件来源，对应I2C_CR2和I2C_CCR两个寄存器。

（1）输入时钟配置（CR2的FREQ位）

• CR2寄存器的低6位FREQ[5:0]，写入APB1总线的实际时钟频率（单位MHz）
• 作用：作为内部分频、时序补偿的基准
• 高频坑：必须准确写入实际PCLK1频率，写错会导致波特率严重偏差、时序错误

（2）波特率分频器（CCR寄存器）

核心功能：把PCLK1分频得到SCL总线时钟。

• 标准模式（100kHz）：SCL低电平和高电平时间相等，各占CCR个PCLK周期
• 快速模式（400kHz）：可配置高低电平占空比（16:9 或 2:1） 对应CCR寄存器的DUTY位

（3）上升时间补偿（TRISE寄存器）

• 因为开漏输出+总线电容，SCL上升沿有斜率，不是方波
• TRISE寄存器配置上升沿补偿周期，匹配总线上升时间，保证采样点准确
• 标准模式下默认=PCLK1(MHz)+1，例如36MHz时配置为37

---

三、模块2：发送数据通路

负责把CPU写入的并行数据，转换成串行逐位输出到SDA总线，自动插入起始、停止、应答时序。

发送通路硬件组成

APB总线 → 发送数据寄存器 TDR → 发送移位寄存器 TSR → 输出控制 → SDA引脚
                          ↑
                    起始/停止产生逻辑

（1）发送数据寄存器 TDR

• 就是CPU读写的I2C_DR寄存器（写操作时对应TDR）
• 作用：数据缓冲，CPU写一个字节进来，硬件自动移入移位寄存器
• 状态标志：TXE（发送数据寄存器空），硬件置1表示可以写下一个字节
• 写满后硬件自动清0，数据移入移位寄存器

（2）发送移位寄存器 TSR

• 核心功能：并行转串行，把8位并行数据按位逐位移出
• 移位节拍：由SCL时钟同步，每个SCL周期移出1位
• 传输顺序：高位（MSB）在前，先移出最高位
• 状态标志：BTF（字节发送完成），8位全部移出后置1

（3）起始/停止产生逻辑

• 由I2C_CR1的START位、STOP位触发
• 硬件自动按照协议时序，在SCL高电平时控制SDA跳变，产生起始/停止信号
• 起始完成后硬件自动清零START位，置位**SB（起始完成）**标志

（4）输出驱动

• SDA、SCL都是开漏NMOS输出结构，只能主动拉低，高电平靠外部上拉
• 呼应GPIO知识点：和GPIO开漏输出是同一套硬件电路，复用模式下控制权交给I2C外设

主机发送一个字节的完整内部流程

1. CPU把数据写入I2C_DR，****TXE标志硬件清0
2. 硬件自动把数据从TDR移入TSR移位寄存器
3. TDR空出，TXE硬件置1，可以写下一个
4. 移位寄存器在SCL时钟驱动下，逐位把数据移出到SDA引脚
5. 8位全部移出，BTF标志置1，字节发送完成
6. 硬件自动等待第9个时钟周期，采样SDA的ACK电平

---

四、模块3：接收数据通路

负责把SDA总线上的串行数据，转换成并行字节，存入接收寄存器，通知CPU读取。

接收通路硬件组成

SDA引脚 → 输入滤波 → 接收移位寄存器 RSR → 接收数据寄存器 RDR → APB总线
                          ↑
                    地址匹配比较器
                          ↑
                    自身地址寄存器OAR

（1）输入滤波与整形

• SDA输入先经过数字噪声滤波器，滤除总线上的窄毛刺
• 再经过施密特触发器整形，得到干净的数字电平
• 作用：提高总线抗干扰能力，避免误判

（2）接收移位寄存器 RSR

• 核心功能：串行转并行，SCL每个时钟周期，采样1位SDA电平，移入寄存器
• 采样时机：SCL高电平的中间时刻，和协议时序一致
• 传输顺序：高位在前，先收到的是最高位

（3）接收数据寄存器 RDR

• 和发送TDR共用同一个地址I2C_DR，读操作时对应RDR
• 作用：接收缓冲，一帧数据收完后，硬件自动把RSR的数据移入RDR
• 状态标志：RXNE（接收数据寄存器非空），置1表示CPU可以读取
• CPU读DR后，硬件自动清零RXNE

**（**4）地址匹配单元

• 包含自身地址寄存器OAR，软件写入本设备的从机地址
• 地址比较器：收到地址字节后，自动对比高7位地址和自身OAR地址
  • 匹配：置位ADDR标志，硬件自动拉低SDA回复ACK
  • 不匹配：忽略本次通信，继续等待下一次起始

主机接收一个字节的完整内部流程

1. SDA总线数据经过滤波整形，送入接收移位寄存器
2. 每个SCL时钟，采样1位，移入RSR
3. 收完8位数据，硬件自动把RSR数据移入RDR
4. 置位RXNE标志，通知CPU来读
5. CPU读取I2C_DR，硬件自动清零RXNE
6. 控制逻辑根据配置，自动输出ACK或NACK应答

---

五、模块4：控制与状态逻辑

I2C外设的"大脑"，负责所有协议控制、状态检测、错误处理。

5.1 核心控制功能

1. 起始/停止控制：根据CR1寄存器位，自动产生起始停止时序
2. 应答控制：
   • 接收时，根据ACK位配置，自动输出ACK或NACK
   • 发送时，自动检测对方的ACK电平，置位AF（应答失败）标志
3. 多主机仲裁：
   • 发送时边发边检测SDA总线电平
   • 自己发1却检测到0，判定仲裁失败，自动停止发送，置位ARLO标志
4. 时钟拉伸控制：
   • 从机模式下，接收数据后如果CPU没及时读走，硬件自动拉低SCL
   • 延长时钟低电平时间，让主机等待，实现硬件流控
5. 错误检测：
   • 总线错误、仲裁失败、应答失败、溢出错误，自动置位对应错误标志
   • 可配置中断，通知CPU处理

5.2 状态寄存器组

• SR1：事件和错误标志（SB起始完成、ADDR地址匹配、TXE、RXNE、BTF、AF应答失败等）
• SR2：总线状态（BUSY总线忙、MSL主从模式、TRA收发方向）

---

六、模块5：引脚级电路

SCL和SDA两个引脚的内部电路完全一致，都是开漏输出+施密特输入的结构。

引脚内部结构

          ┌────────── 开漏输出 NMOS管 ← 输出控制
SDA引脚 ──┤
          └────────── 施密特触发器 → 输入滤波

输出部分

• 只有一个NMOS管，栅极由内部控制逻辑驱动
• NMOS导通 → 引脚拉到GND → 输出低电平
• NMOS截止 → 引脚高阻 → 外部上拉电阻拉成高电平
• 完全符合I2C协议的开漏要求，支持线与逻辑

输入部分

• 施密特触发器整形，消除边沿抖动
• 数字滤波滤除窄脉冲干扰
• 送到内部移位寄存器和检测逻辑

复用切换

• GPIO配置为复用开漏模式时，引脚控制权从GPIO外设切换到I2C外设
• 普通GPIO模式下，I2C外设和引脚断开，不受影响

---

七、完整数据流：一次主机写操作的内部全链路

以主机向从机发一个字节为例，从CPU指令到总线输出的完整内部过程：

1. 配置阶段：CPU配置CR1、CR2、CCR寄存器，设置波特率、使能外设、开启应答
2. 发起起始：CPU置位CR1的START位，硬件检测总线空闲后，自动产生起始信号
3. 起始完成：起始发送完成，硬件置位SB标志，清零START位
4. 写地址：CPU把地址字节写入DR寄存器，TXE清0；硬件移入移位寄存器，逐位输出
5. 地址应答：8位地址发完，硬件释放SDA，检测从机ACK；收到ACK则继续
6. 写数据：CPU写入数据字节，同样经过DR→移位寄存器→SDA总线
7. 数据应答：检测从机ACK，确认发送成功
8. 发送停止：CPU置位STOP位，硬件自动产生停止信号，释放总线

---

八、STM32 I2C 核心状态位汇总表

位序号	标志位	所属寄存器	中文名称	置 1 触发条件	清除方式
bit0	SB	SR1	起始信号完成	主机模式下，成功发送起始信号	读 SR1 后，写入 DR 寄存器
bit1	ADDR	SR1	地址匹配	从机检测到匹配的自身地址； 主机发送地址后收到应答	读 SR1 后，读取 SR2 寄存器
bit2	BTF	SR1	字节传输完成	移位寄存器数据全部收发完成，且 DR 寄存器处于空闲状态	读 SR1 后，读写 DR 寄存器
bit6	RXNE	SR1	接收数据寄存器非空	接收移位寄存器数据移入 RDR，有新数据可供 CPU 读取	读取 DR 寄存器，硬件自动清零
bit7	TXE	SR1	发送数据寄存器空	TDR 数据已移入移位寄存器，可写入下一个字节	写入 DR 寄存器，硬件自动清零
bit8	BERR	SR1	总线错误	检测到非法的起始 / 停止信号，总线时序异常	软件向该位写 0 清零
bit9	ARLO	SR1	仲裁失败	多主机场景下，本设备总线仲裁丢失	软件向该位写 0 清零
bit10	AF	SR1	应答失败	发送地址 / 数据后，未检测到从机 ACK 应答	软件向该位写 0 清零
bit11	OVR	SR1	溢出 / 超限错误	接收时旧数据未读又收到新数据（溢出）；发送时新数据未及时写入（超限）	软件向该位写 0 清零
bit1	BUSY	SR2	总线忙	检测到总线上的起始信号，总线进入通信状态	检测到停止信号后，硬件自动清零
bit0	MSL	SR2	主从模式	1 = 主机模式，0 = 从机模式	硬件根据通信角色自动更新
bit2	TRA	SR2	收发方向	1 = 发送方向，0 = 接收方向	硬件根据地址字节读写位自动更新

---

1. 状态流转图（状态机图）

示例结构（主机写流程）：

总线空闲
(BUSY=0, TXE=1)
     │
     ▼  写CR1.START位
起始完成
(SB=1, BUSY=1)
     │
     ▼  写DR=地址字节
地址发送完成
(ADDR=1, TXE=1)
     │
     ▼  读SR1+读SR2 清除ADDR
数据发送阶段
(TXE=1 → 写DR → TXE=0 → 发完 → TXE=1)
     │
     ▼  最后一字节，等待BTF=1
发送完成
(BTF=1)
     │
     ▼  写CR1.STOP位
总线回到空闲
(BUSY=0)

---

2. 功能分组结构图

示例结构：

I2C 状态位
├─ 总线与模式状态（SR2寄存器）
│   ├─ BUSY：总线忙/空闲
│   ├─ MSL： 主/从模式
│   └─ TRA： 发送/接收方向
├─ 发送通路状态（SR1寄存器）
│   ├─ SB：  起始信号完成
│   ├─ TXE： 发送寄存器空
│   └─ BTF： 字节传输完成
├─ 接收通路状态（SR1寄存器）
│   ├─ ADDR：地址匹配完成
│   └─ RXNE：接收寄存器非空
└─ 错误类状态（SR1寄存器）
    ├─ BERR：总线时序错误
    ├─ ARLO：仲裁失败
    ├─ AF：  应答失败
    └─ OVR： 接收溢出/发送超限

---

3. 时序图标注法

示例（单字节发送时序标注）：

SCL:  ──┐  ┌──┐  ┌──┐        ┌──┐  ┌──────
        └──┘  └──┘  ...  └──────┘
SDA:  ──────── 地址位  ...  ────┐      ────
                                    └──────

标注：  ↑起始沿    ↑8位发完   ↑第9时钟ACK  ↑停止沿
       SB置1     TXE置1     ADDR置1
       写DR自动清SB          读SR2清ADDR

---

4. 寄存器位域映射图

示例（SR1 寄存器位域）：

SR1 寄存器（32位，低16位有效）
┌────┬────┬────┬────┬────┬────┬────┬────┐
│bit0│bit1│bit2│bit3│bit4│bit5│bit6│bit7│
│ SB │ADDR│BTF │保留│保留│保留│RXNE│TXE│
└────┴────┴────┴────┴────┴────┴────┴────┘
┌─────┬─────┬────┬────┬────┬────┬────┬────┐
│bit8 │bit9 │bit10│bit11│bit12│bit13│bit14│bit15│
│BERR │ARLO│ AF │OVR │保留 │保留 │保留 │保留 │
└─────┴─────┴────┴────┴────┴────┴────┴────┘

---

5. 场景化状态清单

步骤	操作	状态位变化
1	置位 CR1.START，发起起始	等待 SB=1
2	向 DR 写入从机地址	SB 硬件自动清零；地址发完后 TXE=1、ADDR=1
3	先读 SR1，再读 SR2	ADDR 硬件自动清零
4	向 DR 写入数据字节	TXE 硬件自动清零
5	等待数据发送完成	移位完成后 BTF=1
6	置位 CR1.STOP，发停止	BTF 清零；总线空闲后 BUSY=0

---

🚩 高频面试题

1. I2C外设内部主要有哪些模块？

   总线接口与寄存器组、时钟分频单元、发送数据通路（DR+移位寄存器）、接收数据通路（滤波+移位寄存器+地址匹配）、控制逻辑、引脚开漏输入输出电路。

2. CPU写入I2C_DR后，数据经过哪些步骤发到SDA总线上？

   数据先写入发送数据寄存器TDR，硬件自动移入发送移位寄存器TSR；

   在SCL时钟驱动下，移位寄存器逐位把数据移出，经过开漏输出驱动到SDA引脚。

3. I2C的地址匹配是怎么实现的？

   从机模式下，收到地址字节后，内部地址比较器把接收的高7位地址和自身OAR寄存器的地址对比；

   匹配则置位ADDR标志，硬件自动拉低SDA回复ACK；不匹配则忽略本次通信。

4. I2C的SCL时钟是怎么产生的？

   由APB1总线时钟PCLK1，经过CCR寄存器配置的分频器分频得到；

   标准模式下高低电平均分。

5. 什么是时钟拉伸？硬件怎么实现？

   从机处理不及时，硬件主动拉低SCL，延长时钟低电平时间，让主机等待。

   实现：从机接收数据后如果CPU没及时读走，接收控制逻辑导通SCL的开漏管，拉低总线SCL，直到数据被读取后释放。

6. I2C发送和接收是共用数据寄存器吗？

   物理地址是同一个I2C_DR；

   写操作对应发送数据寄存器TDR，读操作对应接收数据寄存器RDR，是两个独立的物理寄存器，共用一个地址。

7. I2C为什么能实现多主机仲裁？

   开漏输出+线与特性，主机边发送边检测SDA电平；

   自己发1却检测到0，说明有其他主机拉低总线，判定自己仲裁失败，自动停止发送，过程不破坏数据。

---
