摘要：基于 AUTOSAR COM 模块文档整理，针对实际项目配置中高频疑问做问答梳理，涵盖传输属性、发送模式、信号网关等核心概念，适合开发、调试、配置排查参考。
标签：AUTOSAR COM ComTxModeMode ComTransferProperty SignalGateway 汽车电子
目录
- [Q1：参数 ComTxModeNumberOfRepetitions 和 reception filtering 是什么关系？](#Q1：参数 ComTxModeNumberOfRepetitions 和 reception filtering 是什么关系？)
- [Q2：DIRECT/MIXED 模式下四种 ComTransferProperty 处理区别](#Q2：DIRECT/MIXED 模式下四种 ComTransferProperty 处理区别)
- [Q3：为什么 ComBitSize=0 信号 / 组信号不支持 TRIGGERED_ON_CHANGE 系列属性？](#Q3：为什么 ComBitSize=0 信号 / 组信号不支持 TRIGGERED_ON_CHANGE 系列属性？)
- [Q4：什么场景使用 ComTxModeMode=NONE，依靠 Com_TriggerTransmit 发送 I‑PDU](#Q4：什么场景使用 ComTxModeMode=NONE，依靠 Com_TriggerTransmit 发送 I‑PDU)
- [Q5：signal gateway 信号网关的作用](#Q5：signal gateway 信号网关的作用)
- 附录：配置排错小备忘
Q1：参数 ComTxModeNumberOfRepetitions 和 reception filtering 是什么关系？
A：二者无直接联动关系，分属【发送侧】、【接收侧】两套完全独立逻辑。
- ComTxModeNumberOfRepetitions（发送侧参数）
生效模块：
Com_MainFunctionTx
- 仅用于
DIRECT/MIXEDI‑PDU 发送模式； - 作用：N‑times 机制，I‑PDU 触发发送后，定义报文重复发送多少次，控制 COM 向
PduR_ComTransmit发起发送请求次数。
- reception filtering 接收滤波（接收侧逻辑）
生效模块：
Com_RxIndication/Com_MainFunctionRx
- I‑PDU 报文接收完成之后执行；
- 支持
ALWAYS/NEVER/MASK_XXX/NEW_IS_XXX/ONE_EVERY_N共 8 种滤波算法； - 作用：判断收到的信号值是否更新 COM 内部缓存，是否向上层 RTE 推送通知。
- 关系总结
ComTxModeNumberOfRepetitions：只管往外重复发多少次报文 ；
reception filtering：只管收到报文之后要不要更新信号、上报告知上层 ；
一个 TX、一个 RX，参数之间没有互相影响。

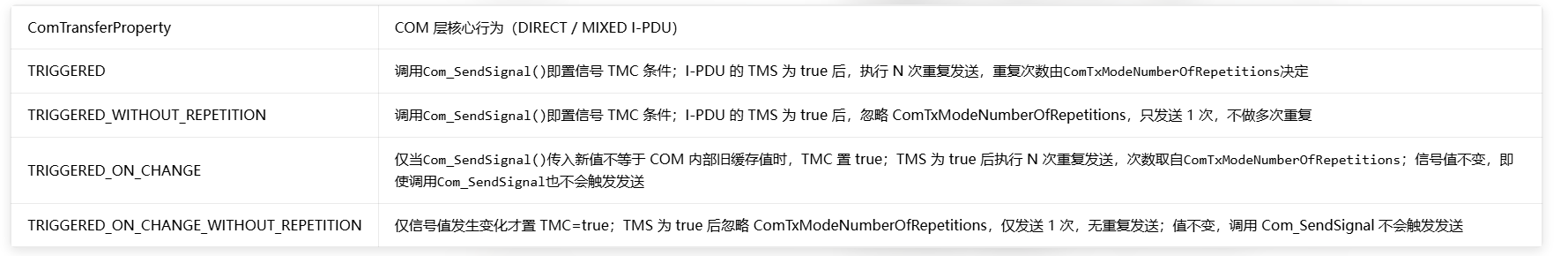

Q2：I‑PDU 发送模式 ComTxModeMode 为 DIRECT 或 MIXED，四种 ComTransferProperty 属性 COM 层处理区别
四个传输属性：
TRIGGERED/TRIGGERED_WITHOUT_REPETITION/TRIGGERED_ON_CHANGE/TRIGGERED_ON_CHANGE_WITHOUT_REPETITION💡补充知识点：
- TMC：Signal 级别传输模式条件；
- TMS：I‑PDU 级别传输模式选择结果，I‑PDU 内所有信号 TMC 做或运算得到 TMS；
- 只有 TMS = true，I‑PDU 才会执行对应的发送行为。
Q3：为什么对于 ComBitSize 配置为 0 的信号和组信号，AUTOSAR COM 模块不支持 TRIGGERED_ON_CHANGE 和 TRIGGERED_ON_CHANGE_WITHOUT_REPETITION 传输属性
A：TRIGGERED_ON_CHANGE系列属性核心逻辑：COM 对比【新写入信号值】与【内部缓存旧值】，判断信号值是否发生变化，以此决定是否将 TMC 置为 true。
- ComBitSize = 0 的信号
信号位长度为 0，没有实际数据存储空间，COM 无法保存上一次的旧信号值，缺少新旧值对比的数据源，无法实现变化检测逻辑。 - SignalGroup 信号组
信号组使用shadow buffer影子缓冲区，AUTOSAR COM 规范明确：信号组层面不支持自动值变化检测 。信号组必须显式调用Com_SendSignalGroup()更新整个影子缓冲区，COM 不会遍历组内全部信号做新旧值比对。
综上：因为无法完成 "新值 vs 旧值" 的比较，所以 ComBitSize=0 信号、信号组禁止使用 ON_CHANGE 系列传输属性。
Q4：哪些应用场景需要使用发送模式（ComTxModeMode）为 NONE 的 I‑PDUs 可以通过 Com_TriggerTransmit 进行发送？
ComTxModeMode=NONE关键特性：
COM 模块内部不会主动调用PduR_ComTransmit发起发送 ；
由下层 PduR 调用回调接口Com_TriggerTransmit，COM 完成 I‑PDU 数据打包填充。
适用业务场景：
- LIN 总线调度表报文：报文发送时机完全由 LINIF/LIN 驱动调度表控制，COM 仅负责信号组包填充。
- FlexRay 静态时隙报文：发送时机由 FlexRay 硬件时隙管控，COM 不控制发送触发时机。
- NM 网络管理报文：NM 模块控制报文发送时机，COM 仅完成信号打包。
- 外部 BSW 事件驱动报文：发送时机由其他 BSW 模块控制，COM 只做 I‑PDU 组装，发送触发由外部模块完成。
✨一句话总结 NONE 模式：COM 只管填数据，不管什么时候发；发送时机交给下层协议栈 / 其他 BSW 模块，通过 Com_TriggerTransmit 拉取 PDU 数据。
Q5：signal gateway 的作用
Signal‑Based Gateway，COM 模块内置信号网关 ，实现信号在 COM 内部跨 I‑PDU 路由转发，不需要应用 SW‑C 软件组件参与 ，通过 ARXML 中ComGwMapping静态配置。
1、核心能力
- 支持 1:N 路由：1 个源信号 / 信号组，可以复制转发到多个目标 I‑PDU 的目标信号；常用于网关 ECU，实现 CAN→CAN、CAN→LIN 跨总线信号转发。
- 复用 COM 完整信号处理流水线：接收滤波、无效值处理、字节序转换、符号扩展、更新位处理；
- 配置允许做性能优化：特定场景可以跳过部分处理阶段，但对外逻辑行为不能改变，提升运行效率。
2、标准工作流程
源 I‑PDU 接收完成 → COM 解析源信号 → 网关复制数据到目标 I‑PDU 内部缓存 → 目标 I‑PDU 按照自身 TMC/TMS 规则判断是否发送到总线。
3、重要限制
- 不支持 Large I‑PDU 内部信号做网关路由；
- 支持解耦网关：把路由处理放到周期函数
Com_MainFunctionRouteSignals执行，避免在接收 ISR 上下文做数据拷贝，降低中断耗时。
4、业务价值
- 不需要 SW‑C 应用组件参与转发逻辑，减少 SW‑C 接口定义；
- 全部逻辑通过 ARXML 静态配置，网关功能不需要手写上层应用代码。
附录：配置排错小备忘
ComTxModeNumberOfRepetitions仅对DIRECT / MIXED模式生效；*_WITHOUT_REPETITION属性会直接屏蔽该参数；TRIGGERED_ON_CHANGE依赖 COM 保存上一帧信号旧值；ComBitSize=0、SignalGroup 没有新旧对比能力，禁止使用该属性；ComTxModeMode=NONE：COM 不会主动调用 PduR_ComTransmit，发送依赖 PduR 回调Com_TriggerTransmit；- Signal Gateway 属于 COM 内部路由，SW‑C 不用介入，网关 ECU 跨总线信号转发优先考虑。
本文基于 AUTOSAR COM 博客文档整理，仅做学习参考，实际项目请以官方 SWS COM 规范为准。
