一、串口全双工硬件与单线程代码的冲突
1.1 硬件全双工与软件串行的矛盾
在实际看大佬编写串口通信代码时，我们经常会遇到一个设计上的细节问题：为什么在一次读取一个字节的场景下，读取函数 HAL_UART_Receive 的超时时间设置的是 HAL_MAX_DELAY，而发送函数 HAL_UART_Transmit 的超时时间却要设置成 0？
要理解这个问题，我们需要先理清硬件和软件执行方式上的一个核心冲突。

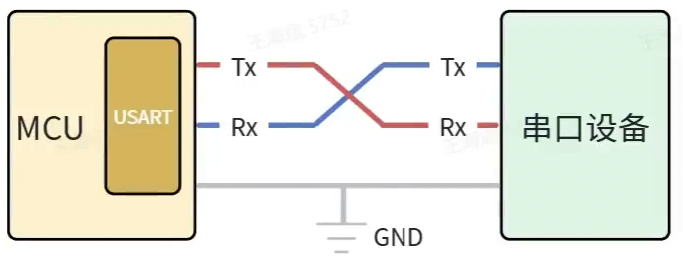

首先，USART 硬件本身是支持全双工通信的。也就是说，在物理层面上，MCU 的 USART 外设和上位机（串口设备）之间是可以同时进行发送（TX）和接收（RX）的。硬件的移位寄存器和数据寄存器是相互独立的，既能收，也能发。
但是，你心里必须要很清楚一点：硬件虽然能全双工，但你的代码在执行时是单线程串行执行的。
什么叫代码串行执行？就是你的 MCU 程序必须得先读到数据，然后你才能再去发数据。你必须遵循"读一个，发一个"或者"发一个，读一个"的顺序。由于代码是串行执行的，这就带来了一个潜在的隐患：如果你今天读到了一批数据，然后程序开始进入发送阶段，如果在发送期间耗时稍微久一点，就会出现问题。
我们知道，在阻塞式发送时，程序是要等待 TC（发送完成）标志位的。发送是通过发送数据寄存器一位一位把数据往出移的。比如发送一帧数据，可能需要 9 个、10 个甚至 11 个时钟周期来传输高低电平。
在这个发送过程中，底层硬件的接收模块其实并没有停下来，它依然在默默地接收上位机发来的新数据。但是，由于你的代码此时卡在发送逻辑里，你根本没有机会去调用接收函数把数据读走。
如果对方（上位机）发送数据的速度非常快，而我们底层来不及调用接收函数，数据就会堆积。USART 的接收端只有两个关键的寄存器：一个是移位寄存器，另一个是 RDR（接收数据寄存器）。如果发送的时间太长，上位机又连续发数据，新来的数据就会覆盖掉 RDR 里还没来得及被读走的旧数据，最终导致数据丢失。

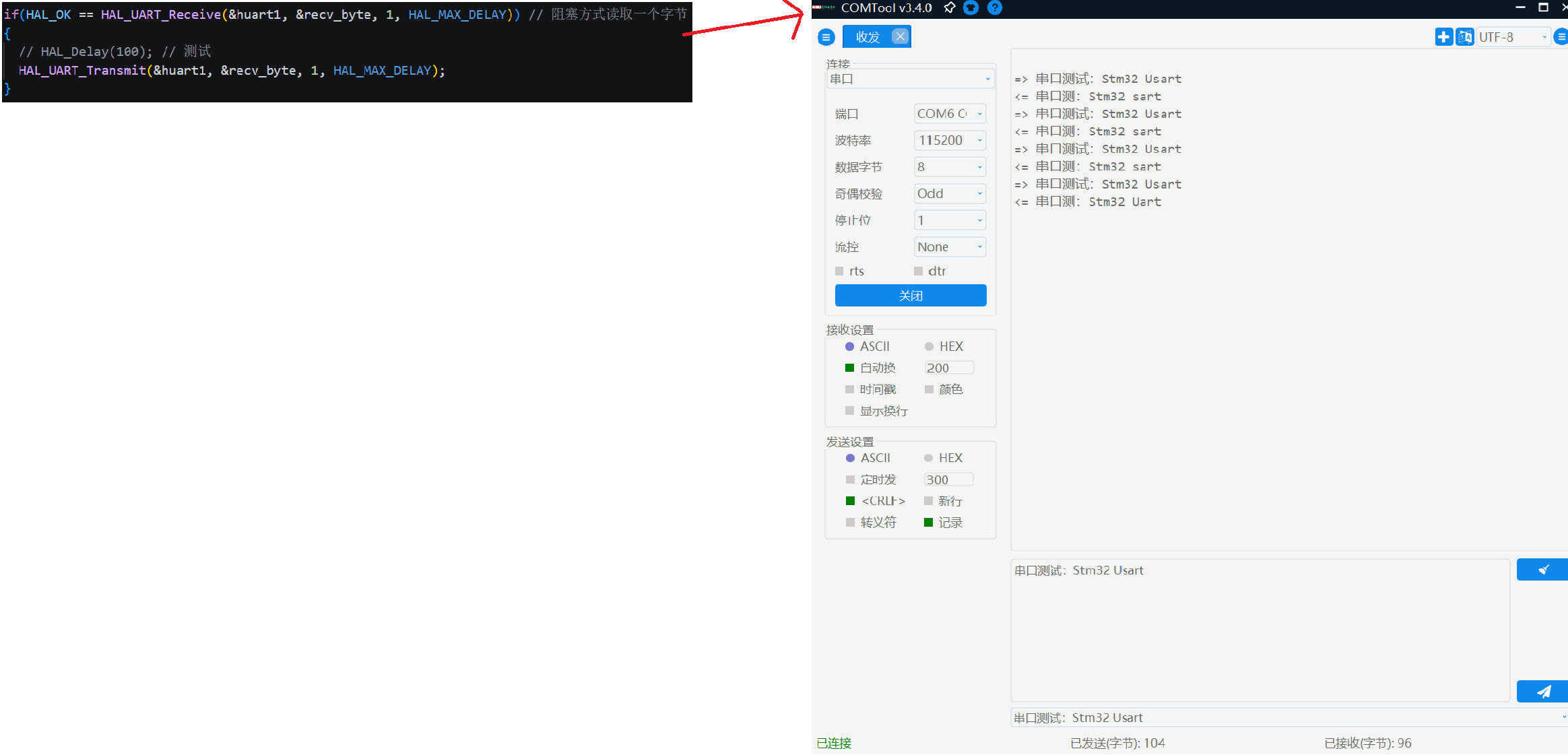

我们用代码来具体说明这个问题。当使用阻塞方式读取一个字节时：
c
if (HAL_OK == HAL_UART_Receive(&huart1, &recv_byte, 1, HAL_MAX_DELAY)) // 阻塞方式
{
// HAL_Delay(100); // 测试
HAL_UART_Transmit(&huart1, &recv_byte, 1, HAL_MAX_DELAY); // CPU 等待
}这里第三个参数 1 表示发送次数，也就是要发送的数据量 ，即只发送 1 个字节。当超时时间设为 HAL_MAX_DELAY 时，CPU 会一直等待，直到这 1 个字节完全发送完毕（TC 标志位置位）。
- 程序通过
HAL_UART_Receive阻塞读取到一个字节； - 进入
HAL_UART_Transmit后，CPU 开始等待发送完成； - 在发送期间，底层硬件的接收模块并没有停下来，它依然在通过 RX 引脚接收上位机发来的新数据；
- 但是，由于你的代码此时卡在发送逻辑里，CPU 一直在等待发送完成，你根本没有机会去调用接收函数把新到的数据读走；
- 如果上位机发送数据的速度非常快，新数据会不断涌入接收移位寄存器并转移到 RDR；
- 如果 RDR 中的数据还没被 CPU 读走，新的数据又到了，就会发生 数据覆盖（ overrun ），导致数据丢失。
1.2 为什么发送超时时间要设为 0
为了验证上述的硬件与软件冲突问题，我们可以通过两组代码对比实验来直观地观察现象。
1.2.1 实验一：非阻塞发送（超时设为 0）
在第一种代码设计中，我们在主循环中采用阻塞方式读取一个字节（超时设为 HAL_MAX_DELAY），读到后立即通过非阻塞方式发送（超时设为 0）：
c
/* USER CODE BEGIN PV */
uint8_t recv_byte = 0; // 缓冲区
uint32_t cnt = 0; // 灯的反转计数
/* USER CODE END PV */
/* USER CODE BEGIN WHILE */
while (1)
{
if(HAL_OK == HAL_UART_Receive(&huart1, &recv_byte, 1, HAL_MAX_DELAY)) // 阻塞方式读取一个字节
{
// 读到字节后立即发送，超时时间设为 0（非阻塞/立即返回）
HAL_UART_Transmit(&huart1, &recv_byte, 1, 0);
}
cnt++;
if(cnt >= 10)
{
cnt = 0;
HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);
}
}
/* USER CODE END WHILE */在这种设计下，由于 HAL_UART_Transmit 的超时时间被设为了 0，函数会立即将数据写入发送寄存器并返回，不会等待 TC 标志位。这就最大程度地减少了 CPU 在发送阶段的阻塞时间，让程序能够以极快的速度回到 HAL_UART_Receive 继续等待下一帧数据的到来。
在这种高速回显的场景下，代码运行非常稳定，发送和接收都能保持同步，没有出现数据丢失。
1.2.2 实验二：加入人为延时与数据丢失复现
为了模拟发送耗时过长的情况，我们在读取到字节后、发送之前，人为加入一个 100 毫秒的延时 HAL_Delay(100)：
c
/* USER CODE BEGIN WHILE */
while (1)
{
if(HAL_OK == HAL_UART_Receive(&huart1, &recv_byte, 1, HAL_MAX_DELAY)) // 阻塞方式读取一个字节
{
HAL_Delay(100); // 模拟发送耗时，人为阻塞 100ms
// 超时时间依然设为 0
HAL_UART_Transmit(&huart1, &recv_byte, 1, 0);
}
}
/* USER CODE END WHILE */

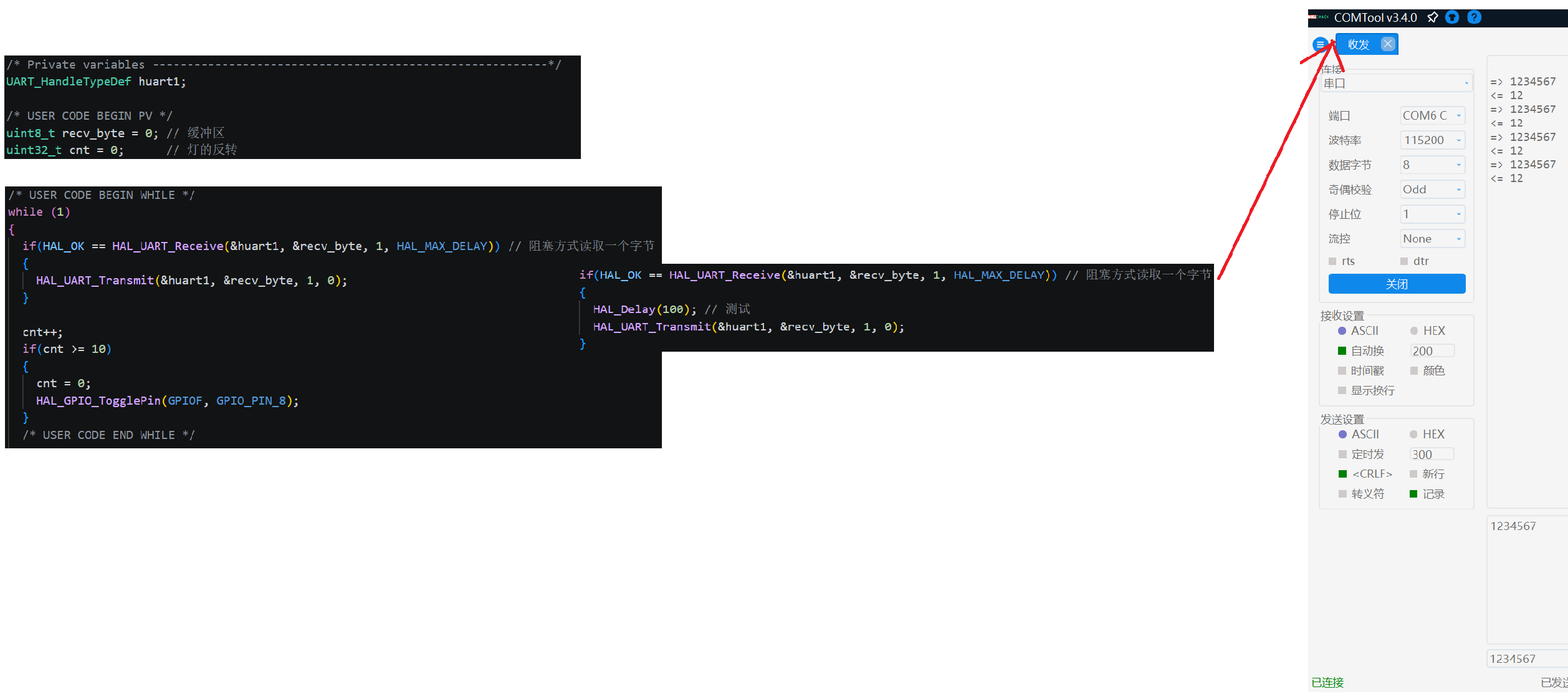

这时候我们打开串口调试工具（如 COMTool），向单片机连续发送数据，比如输入 1234567。
在串口助手中，我们会观察到以下现象：
- 上位机发送（
=>）：1234567 - 单片机回显（
<=）：12 - 上位机再次发送（
=>）：1234567 - 单片机回显（
<=）：12
底部的状态栏统计数据显示，已发送字节数为 28，而已接收字节数只有 8。很明显，由于每读取一个字节后程序都被强行阻塞了 100ms，在这个期间上位机发送的后续字节（如 34567）在 USART 底层硬件中因为无人接收而被溢出丢弃，最终只成功回显了最前面的 12。
这就从实验层面证实了：如果在代码串行执行的过程中，发送或处理逻辑耗时过长，必然会导致底层接收数据丢失。这就是为什么在单字节实时回显的场景下，发送函数的超时时间不能设置为阻塞（HAL_MAX_DELAY），甚至要尽量避免在收发之间插入长延时。
二、自定义按行读取函数 ReadLine 的设计与实现
虽然单字节实时回显需要避免阻塞，但在实际的工程应用中，我们往往需要一次性读取完整的一行数据（例如用户输入了一条指令并按下了回车），然后再进行统一的处理和回复。
为了解决这个问题，我们可以自定义一个 ReadLine 函数来实现"按行读取"。
2.1 为什么需要"按行"处理
在实际的串口通信中，我们往往不知道该发送的一行数据究竟有多少个字节。比如上位机可能发送 123456789，也可能只发送 12，长度是不确定的。如果我们仍然采用逐字节处理的方式，程序逻辑会变得非常复杂，而且容易出现前面分析的数据丢失问题。
因此，我们需要对 HAL_UART_Receive 进行封装，实现一个按行读取的功能。
2.1.1 行分隔符的概念
要实现按行读取，首先要明确一个核心问题：程序怎么知道一行数据已经结束了？
答案是：一行数据一定以行分隔符结束 。
常见的行分隔符有两种形式：
\n（Line Feed，换行符，LF）\r\n（Carriage Return + Line Feed，回车换行，CRLF）
举个例子，如果上位机连续发送三行数据：
c
123换行符
456换行符
789换行符那么实际在串口线上传输的字节序列中，每一行的末尾都会携带一个行分隔符。我们的程序只需要逐字节读取，当检测到行分隔符时，就知道"这一行已经完整接收完毕了"，然后就可以进行整行数据的处理。
2.2 串口调试工具的回车换行符差异
接下来必须搞清楚一个底层细节：当我们用串口助手发送数据并按下回车时，底层到底发送了什么？

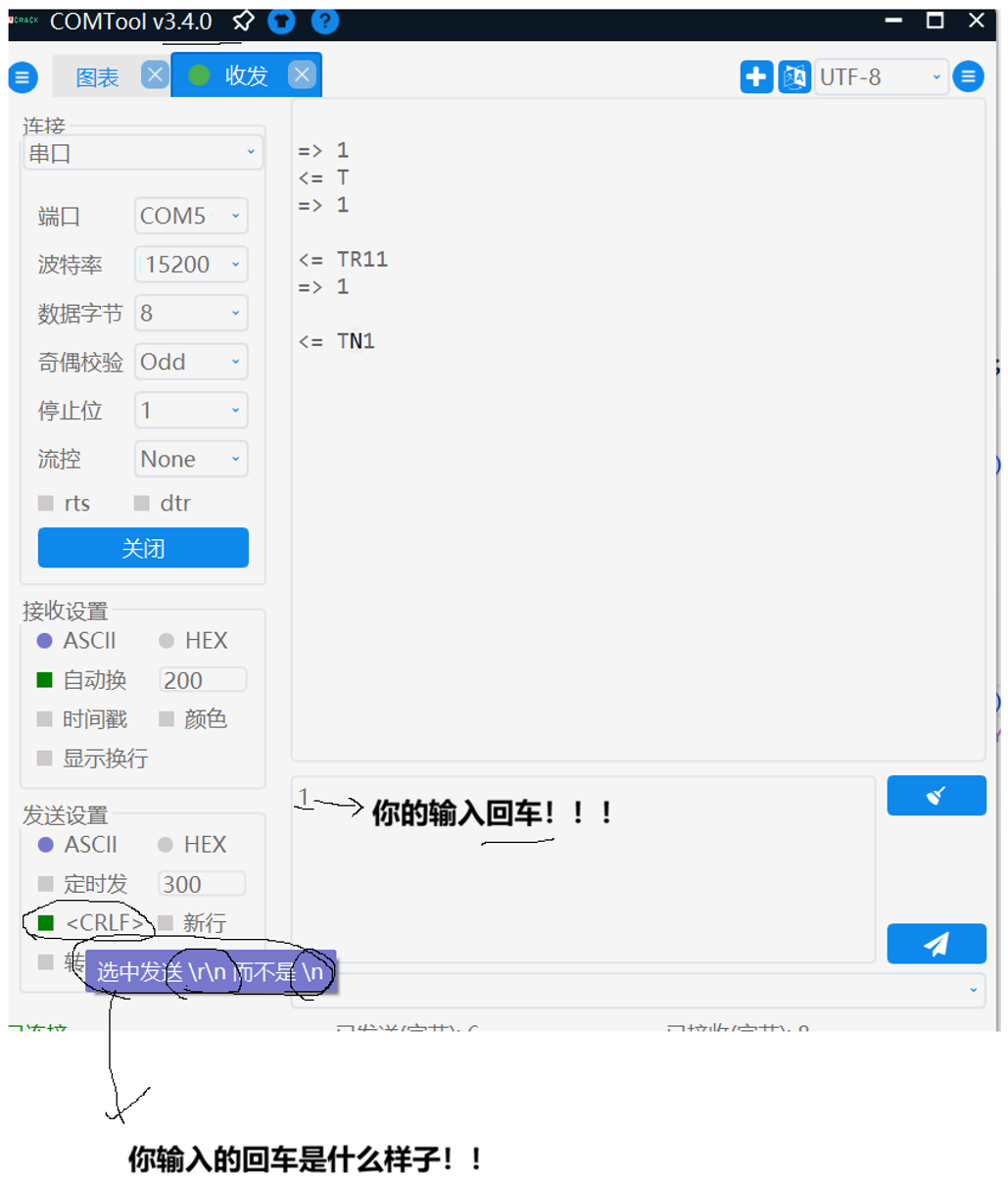

在常见的串口调试工具（如 COMTool）的发送设置中，有一个 <CRLF> 的选项。
- 如果勾选了
<CRLF>，意味着当你按下回车键时，工具会自动在数据末尾附加两个控制字符：回车符\r（Carriage Return，十六进制为 0x0D）和换行符\n（Line Feed，十六进制为 0x0A）。 - 如果没有勾选，只会发送一个
\n。
在我们的设计中，通常以 Windows 串口工具默认的 \r\n 组合或者单纯的 \n 作为"一行数据结束"的标志。
2.3 ReadLine 核心代码逻辑解析
为了实现按行读取，我们在程序的全局变量区定义了一个缓冲区 inbuffer，并在自定义函数 ReadLine 中循环调用 HAL_UART_Receive 来逐个读取字节，直到检测到行结束符：
c
/* Private variables ---------------------------------------------------------*/
UART_HandleTypeDef huart1;
/* USER CODE BEGIN PV */
uint8_t recv_byte = 0; // 缓冲区
uint32_t cnt = 0; // 灯的反转
uint8_t inbuffer[INBUFFER_NUM]; // 自定义行读取缓冲区
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
// ... 其他初始化函数 ...
uint8_t ReadLine(UART_HandleTypeDef *huart); // ReadLine 函数声明

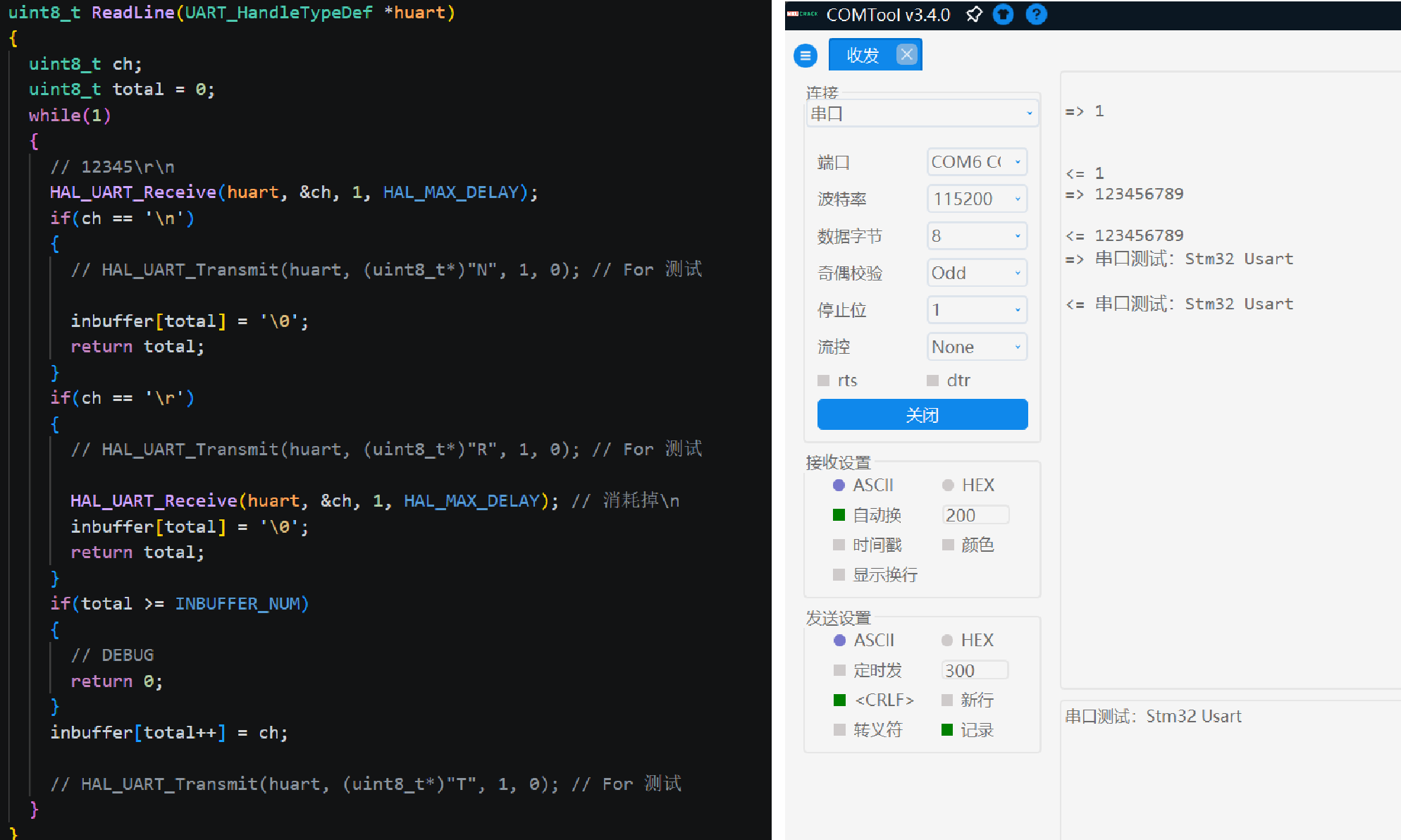

/* USER CODE END PFP */下面是 ReadLine 函数的具体实现逻辑：
c
/**
* @brief 阻塞式读取一行数据，以 '\n' 或 '\r' 结尾
* @param huart: 串口句柄指针
* @retval 成功读取的字节数（不含回车换行符），若缓冲区溢出则返回 0
*/
uint8_t ReadLine(UART_HandleTypeDef *huart)
{
uint8_t ch;
uint8_t total = 0; // 记录当前读取的有效字节数
while(1)
{
// 1. 阻塞读取一个字节
// 12345\r\n
HAL_UART_Receive(huart, &ch, 1, HAL_MAX_DELAY);
// 2. 判断是否为换行符 '\n'
if(ch == '\n')
{
// 如果是 '\n'，说明一行结束
inbuffer[total] = '\0'; // 字符串末尾添加结束符
return total; // 返回有效数据长度
}
// 3. 判断是否为回车符 '\r'
if(ch == '\r')
{
// 很多工具发送的是 "\r\n"，如果读到了 '\r'，通常后面紧跟着一个 '\n'
// 我们需要再调用一次接收，把 '\n' 消耗掉，防止它干扰下一次读取
HAL_UART_Receive(huart, &ch, 1, HAL_MAX_DELAY); // 消耗掉 \n
inbuffer[total] = '\0'; // 字符串末尾添加结束符
return total; // 返回有效数据长度
}
// 4. 缓冲区溢出保护
if(total >= INBUFFER_NUM)
{
// 如果读取的字节数达到了缓冲区上限，说明数据异常或过长
// 为了安全，直接返回 0，并在主逻辑中丢弃该帧数据
return 0;
}
// 5. 将读取到的有效字符存入缓冲区，索引自增
inbuffer[total++] = ch;
}
}
2.3.1 关键逻辑剖析：
- 阻塞接收 ：这里读取单个字节依然使用了
HAL_MAX_DELAY。因为我们在等待用户输入一整行，用户在键盘上敲击字符是有延迟的，所以我们必须无限期等待下一个字节的到来。 - 回车符

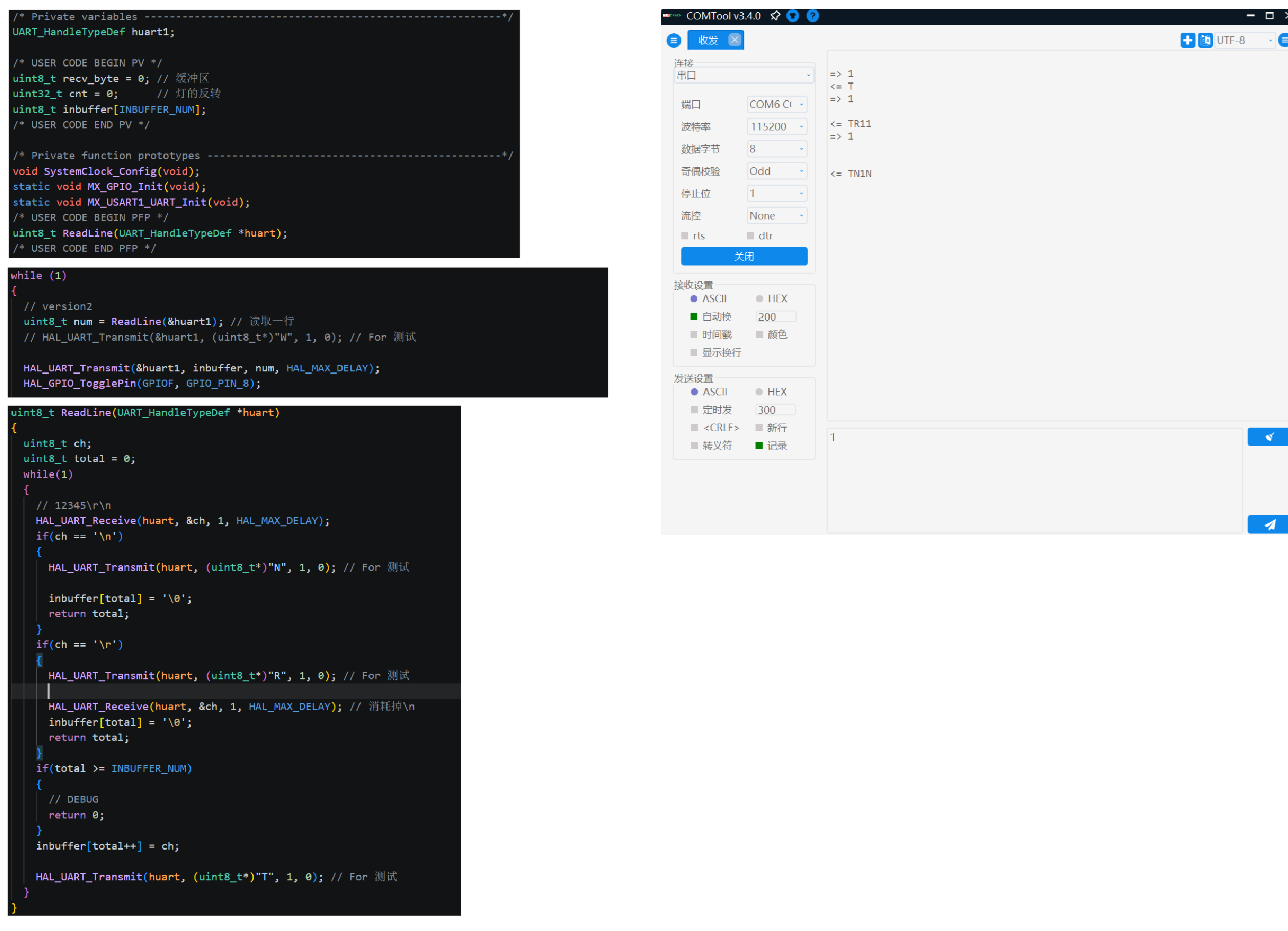

\r的特殊处理 ：当检测到\r时，我们并没有直接结束。因为串口助手勾选了<CRLF>，所以在\r后面必然还有一个\n。如果此时直接return，那么这个残留的\n就会留在 USART 的接收寄存器里。下一次调用ReadLine时，一上来就会读到这个\n，导致函数误判直接返回一个空字符串。因此，在遇到\r时，程序会再执行一次HAL_UART_Receive，专门把后面的\n读走并丢弃（消耗掉）。 - 防溢出机制 ：通过判断
total >= INBUFFER_NUM，避免了由于上位机长时间不发送回车符而导致的缓冲区溢出（数组越界）问题。
2.4 为什么整体发送时可以安全使用 MAX_DELAY
有了 ReadLine 函数后，我们在主循环中的逻辑就变成了"读取一整行，然后回复一整行"：
c
/* USER CODE BEGIN WHILE */
while (1)
{
// version2: 按行读取
uint8_t num = ReadLine(&huart1); // 阻塞读取一行数据
if(num > 0)
{
// 将读取到的一整行数据原样发送回去
// 此时发送超时时间可以安全地设置为 HAL_MAX_DELAY
HAL_UART_Transmit(&huart1, inbuffer, num, HAL_MAX_DELAY);
// 顺便翻转 LED 灯作为执行成功的指示
HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8);
}
}
/* USER CODE END WHILE */在这个版本中，HAL_UART_Transmit 的超时时间被重新设置为了 HAL_MAX_DELAY，而且我们也没有再加入任何 100ms 的延时。为什么这次不会发生数据丢失了呢？
这得益于我们设计的一问一答式通信协议：
- 从单片机（MCU）的角度看：它是"收一个完整的包（一行），然后再发一个完整的包"。
- 从上位机的角度看：它是"发一个完整的包，然后等待单片机回复，收到回复后再发下一个包"。
在这个流程中，当单片机进入 HAL_UART_Transmit 进行阻塞发送时，上位机是处于等待接收状态的，它并不会在这个期间向单片机发送任何新数据。既然上位机没有发新数据，单片机的 USART 底层接收端自然就不会有新数据涌入，也就根本不存在接收缓冲区被覆盖和数据丢失的问题。
通过这种逻辑上的收发同步控制（应用层握手），我们成功化解了硬件全双工与代码串行执行的冲突，既保证了数据读取的完整性，又让代码逻辑变得清晰可控。
完整的数据流向：
- 上位机发送：你在 COMTool 的输入框里敲入"1234567"，按下回车，数据通过 USB/串口线从 TX 引脚发出。
- MCU 硬件接收 ：数据到达 MCU 的 RX 引脚，USART 外设的移位寄存器 逐位接收，收满一帧（比如 8 位）后，数据被转移到 RDR（接收数据寄存器）。这个过程完全由硬件自动完成。
- 软件函数读取 ：当程序执行到
HAL_UART_Receive(&huart1, &recv_byte, 1, HAL_MAX_DELAY)时，这个函数会从 RDR 寄存器中把数据读出来，存入你定义的变量recv_byte（或者inbuffer数组）。 - 程序处理数据：你的代码可以对读到的数据做任何处理，比如逐字节回显、按行拼接、做逻辑判断（比如收到"1"就翻转 LED 灯）。
- MCU 硬件发送 ：当调用
HAL_UART_Transmit(&huart1, &recv_byte, 1, 0)时，数据被写入 TDR（发送数据寄存器），USART 硬件自动将它一位一位地从 TX 引脚移出去。 - 上位机接收显示：数据通过串口线回到 COMTool 的 RX 端，工具将接收到的字节按 ASCII 显示出来。
硬件寄存器（RDR/TDR）是第一道关卡，软件缓冲区（recv_byte、inbuffer）是代码层面的容器。 HAL_UART_Receive 的作用就是把硬件寄存器的数据搬运到软件缓冲区，HAL_UART_Transmit 则是反方向搬运。
