AudioVision Pro：基于 PySide6 + sounddevice 的实时音频可视化播放器设计

摘要：本文设计了一款集音频解码、实时 FFT 频谱分析、多模式可视化渲染与暗色科技风 UI 于一体的桌面级音频可视化播放器。项目采用 PySide6 构建界面，soundfile 负责解码，sounddevice 回调驱动播放，numpy 完成向量化信号处理，QPainter 实现 60fps 的 2D 渲染合成。文章从架构设计、音频引擎、信号处理、可视化算法、QSS 主题系统五个维度展开，配合大量 Mermaid 图表与代码精讲，适合作为 Python 多媒体应用开发的教学案例与进阶参考。

🎵 AudioVision Pro：基于 PySide6 + sounddevice 的实时音频可视化播放器全解析

摘要：本文深入剖析一款集音频解码、实时 FFT 频谱分析、多模式可视化渲染与暗色科技风 UI 于一体的桌面级音频可视化播放器。项目采用 PySide6 构建界面，soundfile 负责解码，sounddevice 回调驱动播放，numpy 完成向量化信号处理，QPainter 实现 60fps 的 2D 渲染合成。文章从架构设计、音频引擎、信号处理、可视化算法、QSS 主题系统五个维度展开，配合大量 Mermaid 图表与代码精讲，适合作为 Python 多媒体应用开发的教学案例与进阶参考。

1. 项目全景与架构设计

1.1 技术栈一览

层级	技术选型	职责
UI 框架	PySide6 (Qt 6)	窗口、控件、信号槽、2D 渲染
音频解码	soundfile + libsndfile	WAV/FLAC/OGG 读取，返回 float32
音频播放	sounddevice + PortAudio	低延迟回调驱动输出
信号处理	numpy + scipy.signal.windows	FFT、汉宁窗、向量化运算
样式系统	QSS (Qt Style Sheets)	外置暗色主题，热切换
并发模型	QThread + 回调线程	音频 I/O 与 UI 线程解耦

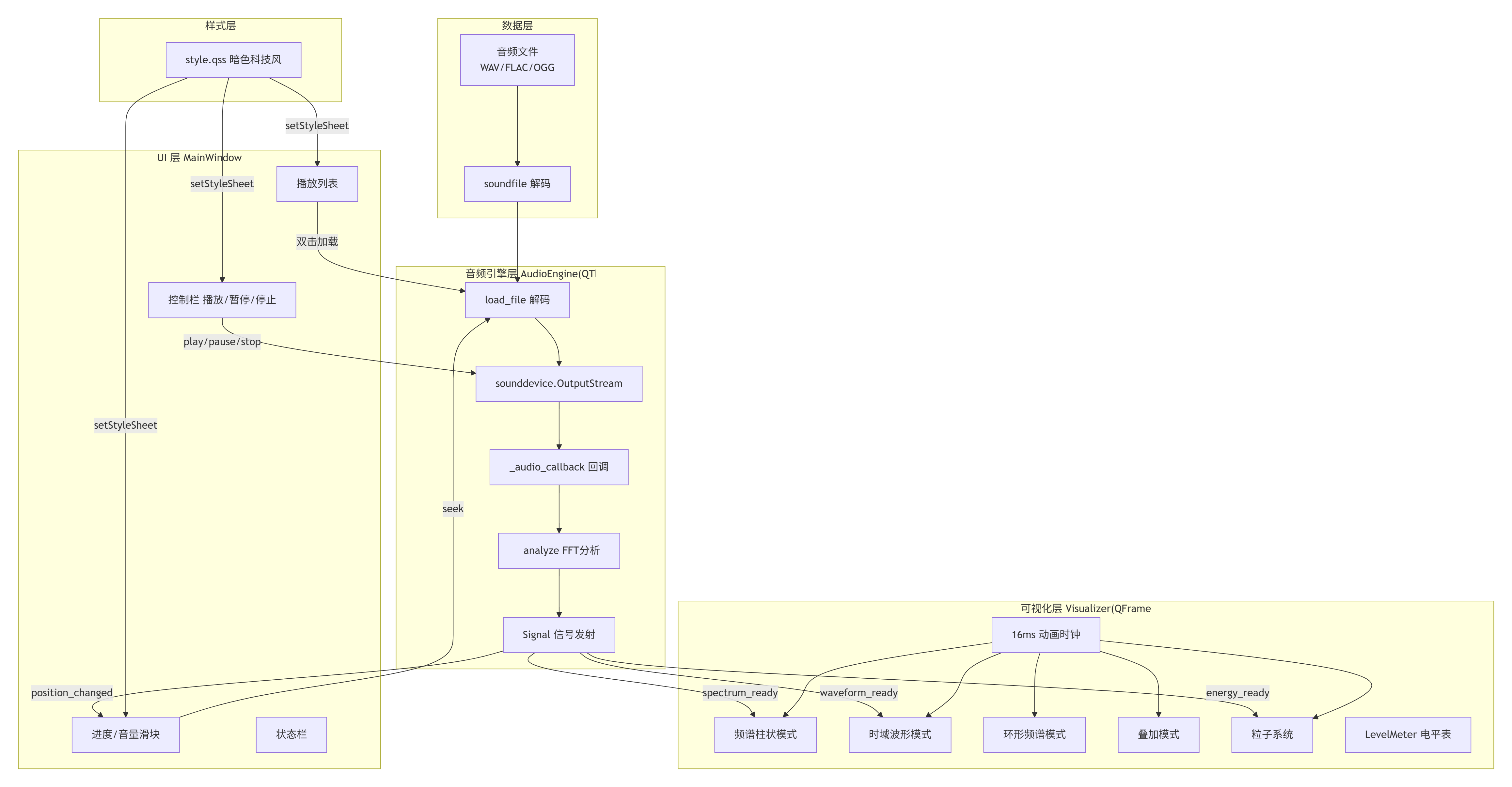

1.2 系统架构图

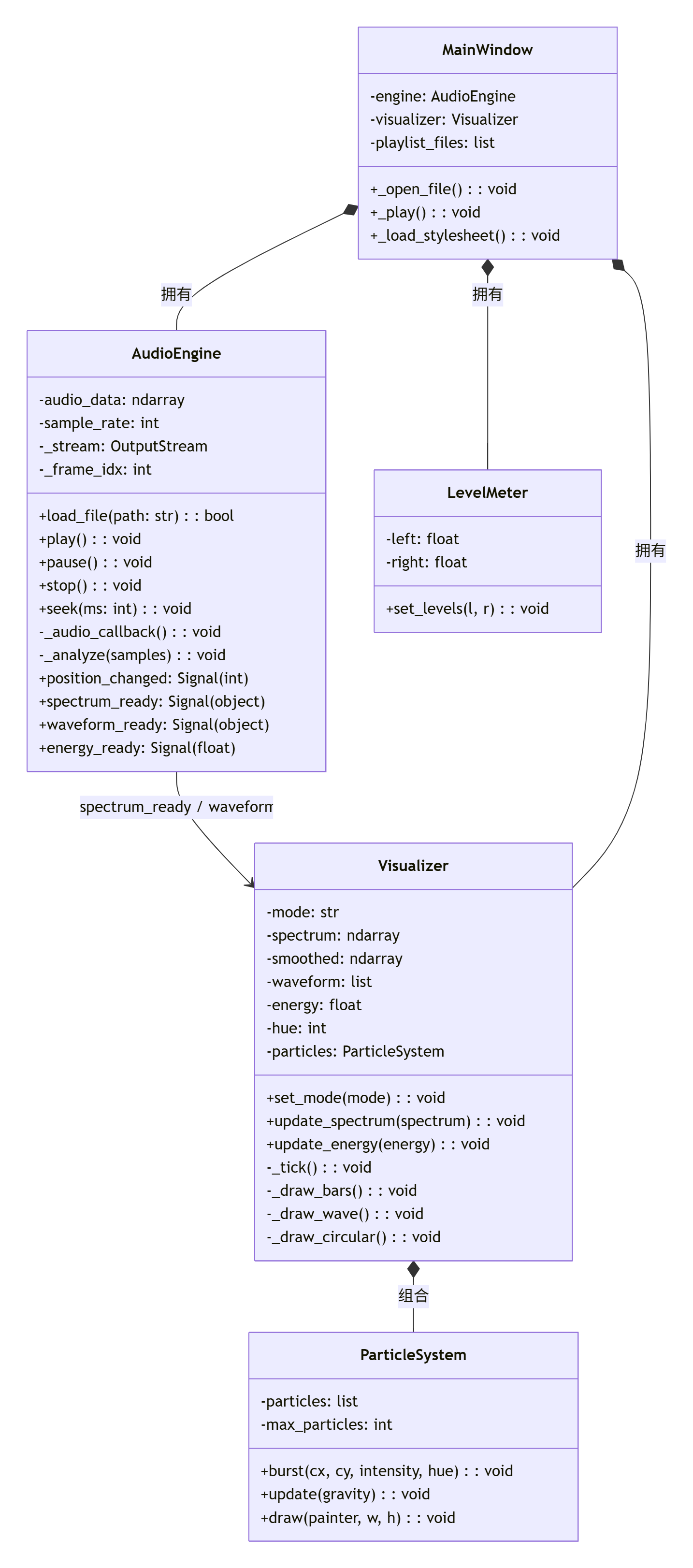

1.3 类关系图

2. 音频引擎：解码 → 播放 → 回调

2.1 设计理念

音频引擎是整个项目的核心枢纽。它必须解决一个根本矛盾：音频播放需要极低延迟、稳定连续的输出，而 UI 渲染和频谱计算可以容忍一定延迟。解决方案是------

播放用 sounddevice 回调线程驱动，分析在回调中完成，结果通过 Qt 信号槽抛回主线程渲染。

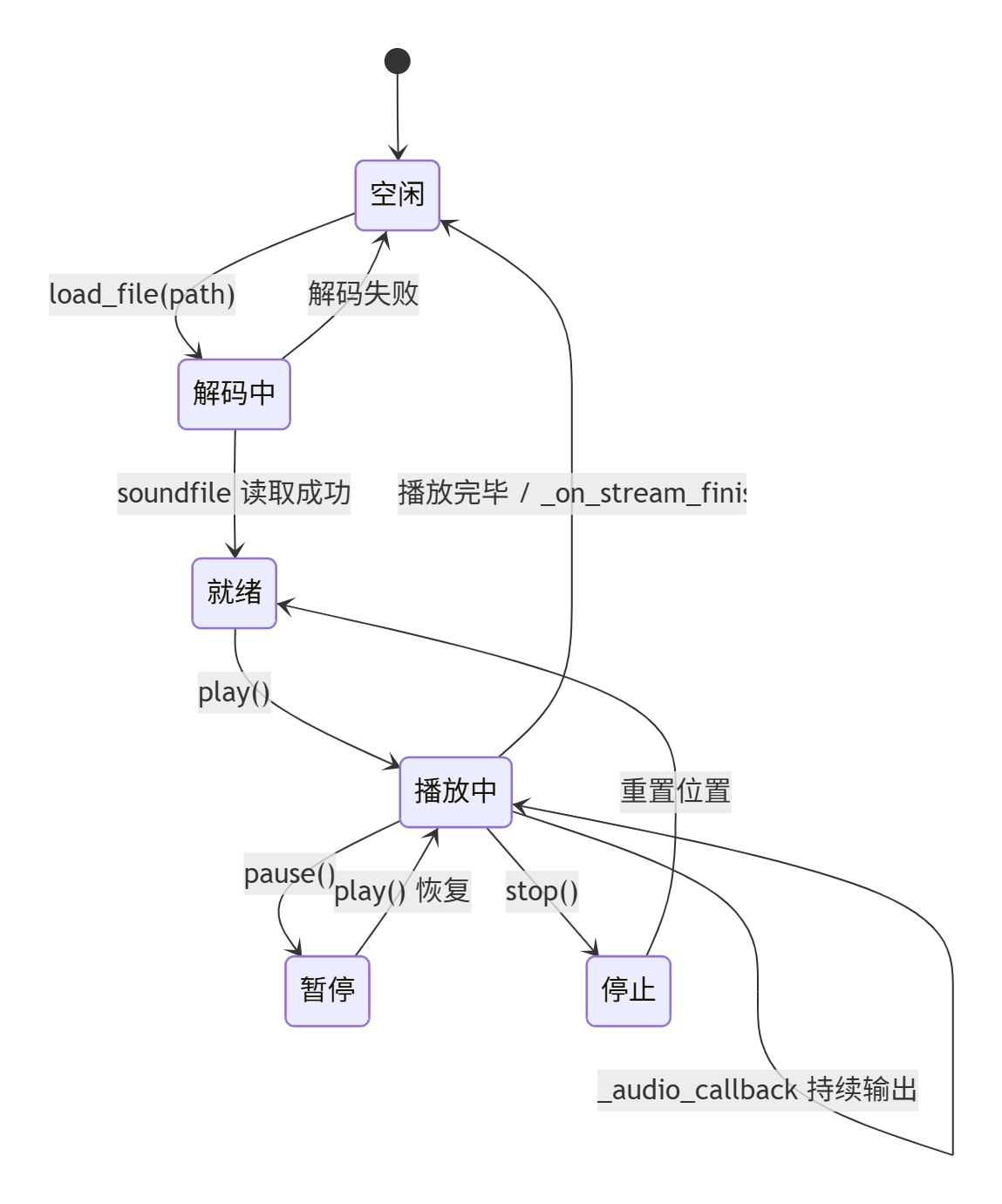

2.2 生命周期流程图

2.3 关键代码精讲

解码阶段

python 复制代码

def load_file(self, filepath: str) -> bool:
    import soundfile as sf
    data, sr = sf.read(filepath, dtype="float32", always_2d=True)
    # data: (frames, channels)  → 统一为二维数组
    self.audio_data = data
    self.sample_rate = sr
    self.duration_ms = int(len(data) / sr * 1000)

为什么用 always_2d=True？ 因为单声道 WAV 文件 sf.read() 默认返回一维数组，而后续混音逻辑假设 ndim > 1。强制二维消除了分支判断。

回调驱动播放

python 复制代码

def _audio_callback(self, outdata, frames, time_info, status):
    # 1. 边界检查
    if not self.is_playing or self.is_paused:
        outdata.fill(0); return

    # 2. 读取音频帧
    chunk = self.audio_data[start:end]
    if chunk.ndim > 1:
        chunk = chunk.mean(axis=1, keepdims=True)  # 多声道混音为单声道
    outdata[:] = chunk

    # 3. 频谱分析（非阻塞，快速完成）
    self._analyze(chunk.flatten())

    # 4. 更新位置
    self.position_changed.emit(self.position_ms)

**为什么在回调中做 FFT 而不是另开定时器？** 回调本身就在每个 buffer 周期被调用，天然与音频流同步。额外开定时器会导致频谱与声音不同步。

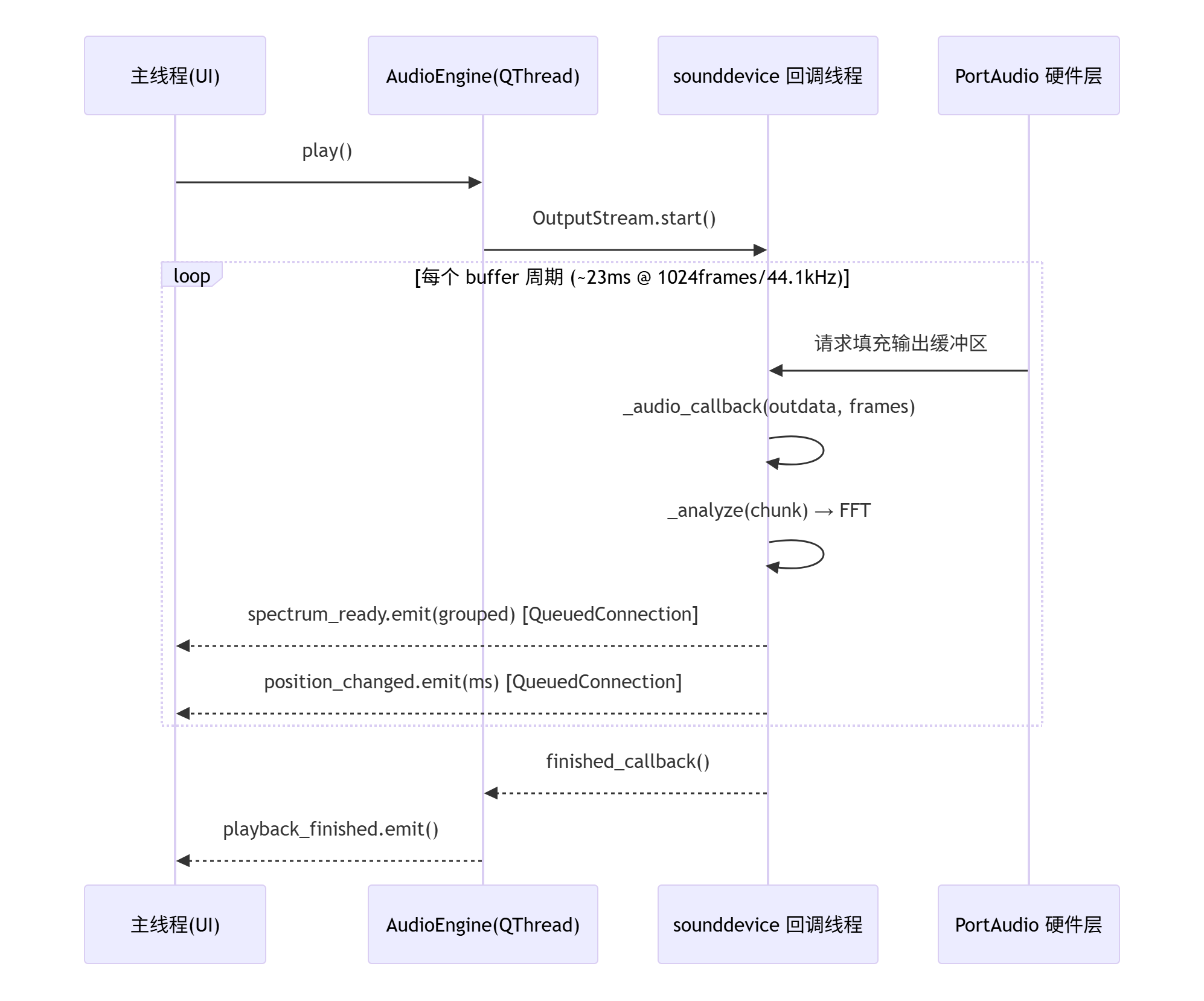

2.4 线程模型

3. 信号处理：FFT 与对数频带分组

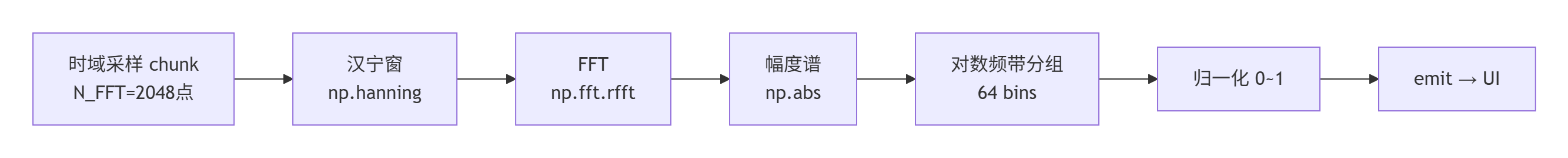

3.1 从时域到频域

3.2 汉宁窗的必要性

不加窗的 FFT 会产生频谱泄漏（spectral leakage）------信号频率不在 FFT bin 中心时，能量会"泄漏"到相邻频带。汉宁窗将信号两端平滑衰减到零，大幅抑制泄漏：

python 复制代码

window = np.hanning(len(samples))
spectrum = np.abs(np.fft.rfft(samples * window))

3.3 对数频带分组算法

人耳对频率的感知是对数的（每个八度音阶等间距），但 FFT 输出是线性的（每个 bin 间隔 = sr/N_FFT Hz）。直接映射会导致低频过度密集、高频几乎看不出差异。

python 复制代码

log_min = math.log10(20.0)          # 最低可听频率 20Hz
log_max = math.log10(sr / 2.0)      # 奈奎斯特频率
edges = np.logspace(log_min, log_max, N_BINS + 1)  # 对数空间分 64 段
bin_idx = np.digitize(freqs, edges) - 1

核心技巧 ：用 np.digitize 将线性频率分配到对数区间，再用 np.maximum.at 做向量化分组取最大值------全程无 Python 循环，性能极高。

3.4 帧间平滑插值

这是一阶低通滤波（指数移动平均），让柱状图变化有"惯性感"，避免剧烈抖动。系数 0.35 意味着每帧新值贡献 35%，旧值保留 65%。

4. 可视化系统：从数据到画面

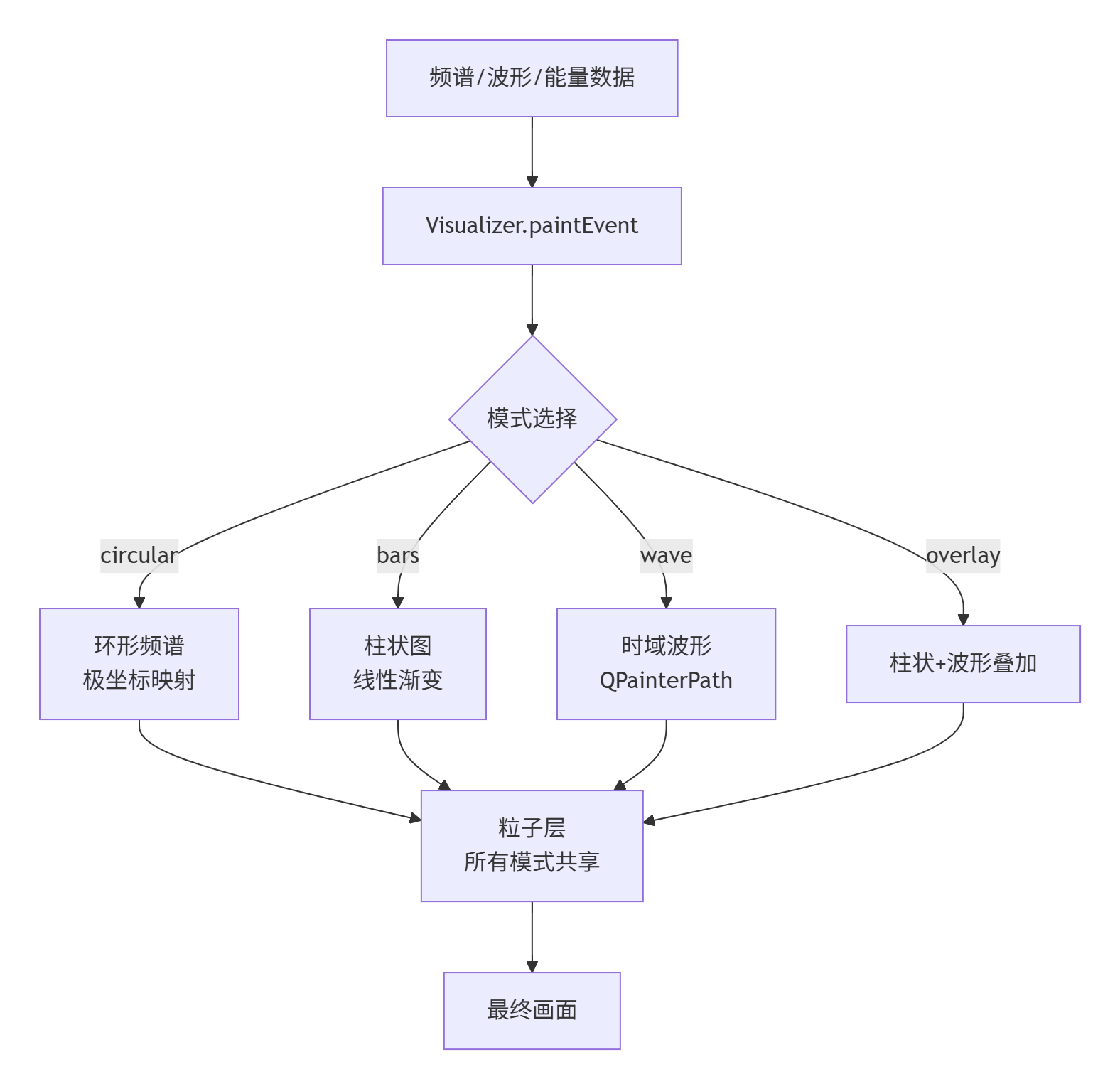

4.1 模式架构

4.2 环形频谱（最炫模式）

环形频谱将 64 个频带沿圆周排列，低频在底部，高频在顶部，整体缓慢旋转：

python 复制代码

def _draw_circular(self, painter, cx, cy):
    radius = min(cx, cy) * 0.55
    rotation = self._phase  # 整体缓慢旋转

    for i in range(n):
        angle = rotation + i * (2 * math.pi / n)
        val = self.smoothed[i]
        # 内圈基准点
        x0 = cx + math.cos(angle) * radius
        y0 = cy + math.sin(angle) * radius
        # 外圈端点（随能量拉伸）
        length = 8 + val * radius * 0.7
        x1 = cx + math.cos(angle) * (radius + length)
        y1 = cy + math.sin(angle) * (radius + length)
        # 绘制线段
        painter.drawLine(QPointF(x0, y0), QPointF(x1, y1))

极坐标映射 是核心思想：每个频带对应一个角度 θ，线段从半径 R 延伸到 R + energy * R * 0.7。

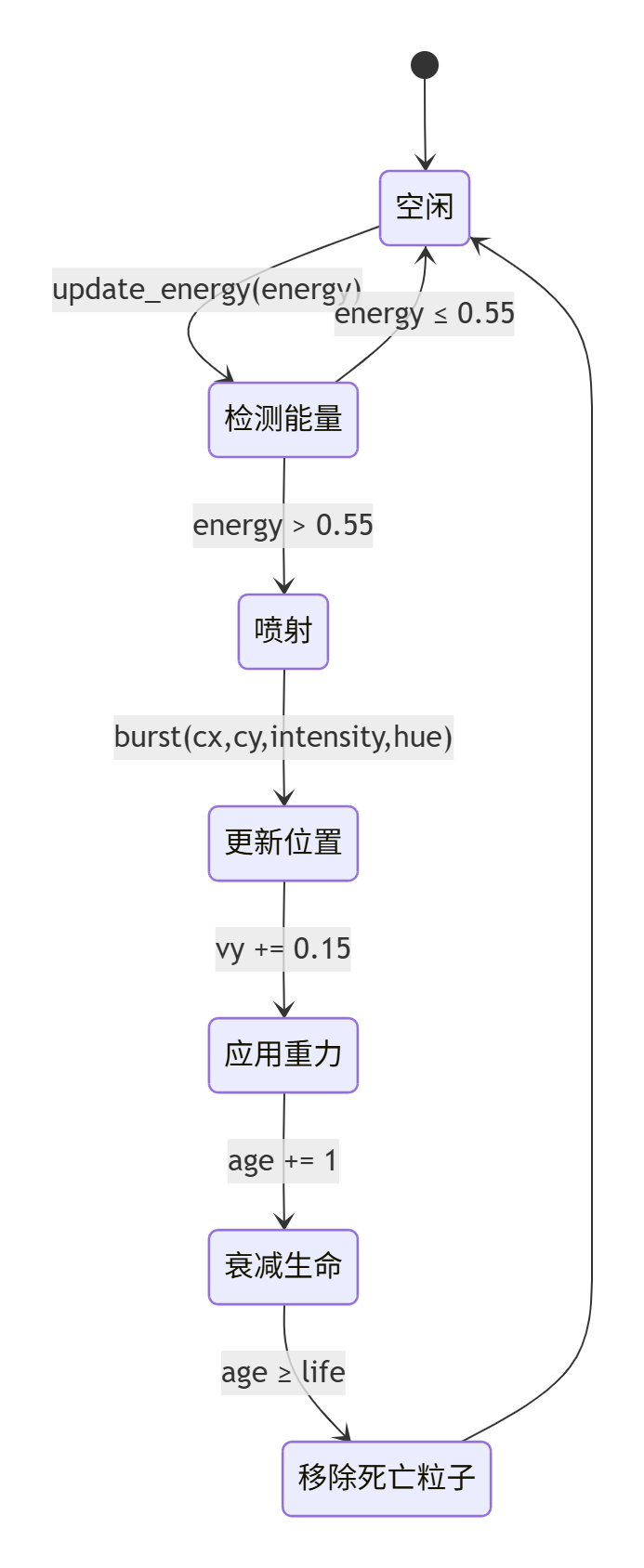

4.3 粒子系统

粒子在能量超过阈值时从画面底部喷射，受重力影响呈抛物线运动，生命周期结束后自动移除：

python 复制代码

def burst(self, cx, cy, intensity, hue):
    count = int(min(intensity * 24, 40))  # 能量越高喷射越多
    for _ in range(count):
        angle = np.random.uniform(0, 2 * math.pi)
        speed = np.random.uniform(1.5, 6.0) * (0.5 + intensity)
        self.particles.append({
            "x": cx, "y": cy,
            "vx": math.cos(angle) * speed,
            "vy": math.sin(angle) * speed - np.random.uniform(0, 3),
            "life": np.random.uniform(20, 45),  # 帧数
            "age": 0,
            "hue": hue + np.random.randint(-20, 20),
        })

4.4 能量驱动色相漂移

python 复制代码

target_hue = int(200 - energy * 200)  # 能量 0→200(蓝), 1→0(红)
self.hue += (target_hue - self.hue) * 0.1  # 平滑过渡

安静时画面呈冷蓝色（hue≈200），音乐高潮时逐渐变暖变红（hue→0），形成视觉节拍反馈。

4.5 60fps 动画时钟

python 复制代码

self._timer = QTimer(self)
self._timer.setInterval(16)  # ≈ 62.5 fps
self._timer.timeout.connect(self._tick)

立于音频回调的 16ms 定时器驱动画面刷新，确保即使音频暂停，粒子动画和旋转效果依然流畅运行。

5. QSS 暗色科技风主题深度解析

5.1 设计哲学

QSS（Qt Style Sheets）借鉴 CSS 语法，但针对 Qt Widget 体系做了适配。本项目的 style.qss 遵循 GitHub Dark 配色体系：

角色	颜色值	用途
背景深	`#0d1117`	主窗口、滚动条
面板中	`#161b22`	列表、状态栏
控件基	`#21262d`	按钮、滑块槽、下拉框
边框色	`#30363d`	分隔线、控件边框
强调蓝	`#58a6ff`	滑块手柄、选中态、标题
文字主	`#c9d1d9`	正文文字
文字次	`#8b949e`	状态栏、时间标签

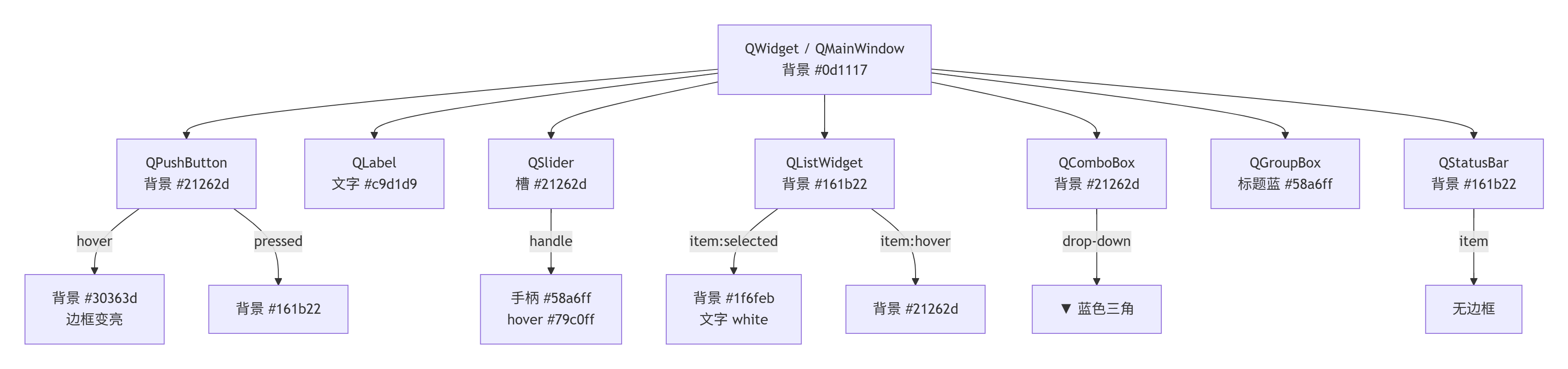

5.2 选择器层级

5.3 关键样式解析

滑块渐变与手柄

bash 复制代码

QSlider::groove:horizontal {
    background: #21262d;
    height: 6px;
    border-radius: 3px;
}
QSlider::handle:horizontal {
    background: #58a6ff;
    width: 14px;
    height: 14px;
    margin: -4px 0;
    border-radius: 7px;
}

margin: -4px 0 是关键------手柄高度 14px 而槽高 6px，负 margin 让手柄垂直居中溢出。

组合框下拉箭头

bash 复制代码

QComboBox::down-arrow {
    image: none;                    /* 禁用默认图标 */
    border-left: 4px solid transparent;
    border-right: 4px solid transparent;
    border-top: 5px solid #58a6ff;  /* 纯 CSS 绘制三角形 */
    margin-right: 8px;
}

6. 主窗口与交互设计

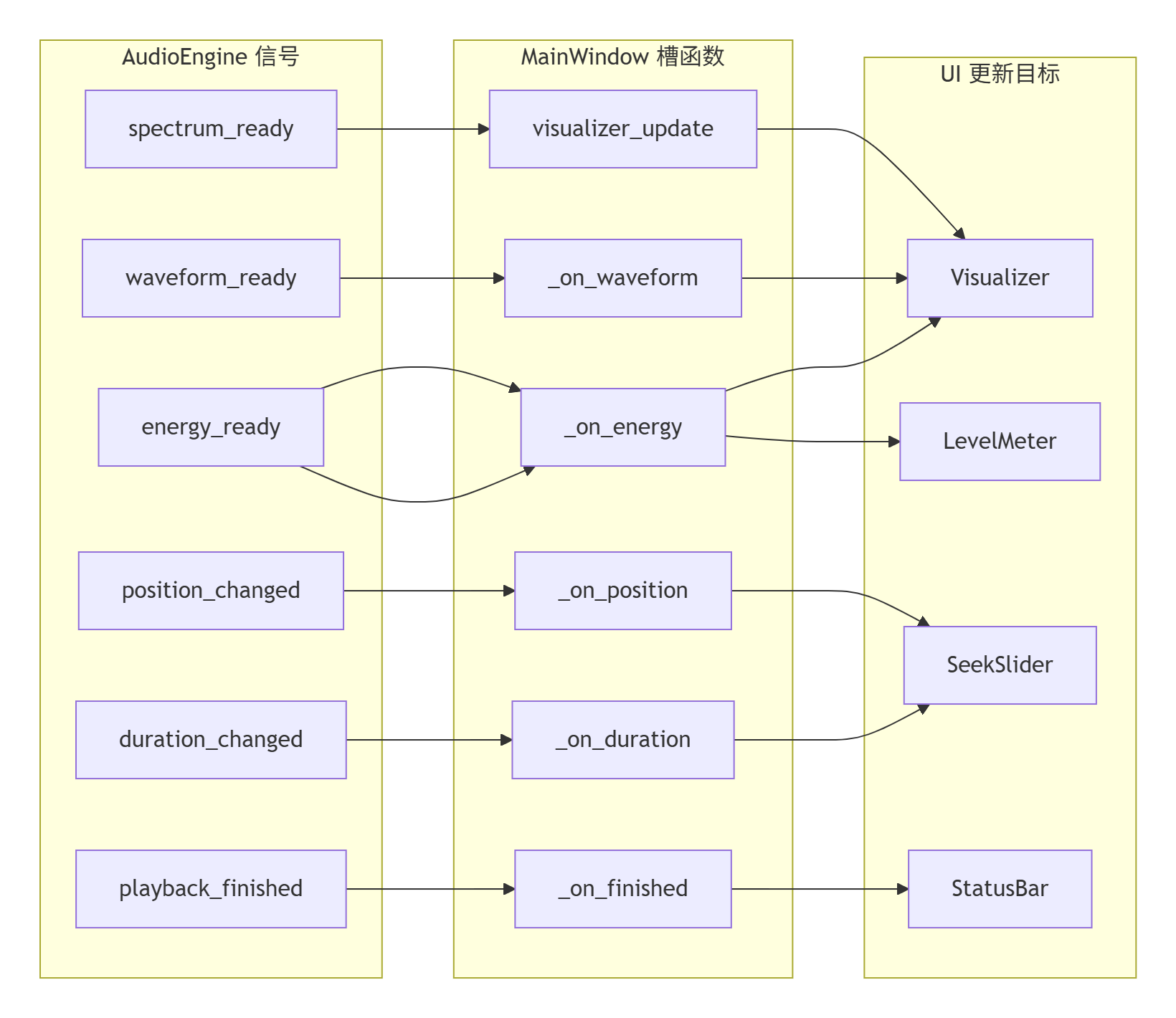

6.1 信号槽连接

6.2 拖拽支持

python 复制代码

def dragEnterEvent(self, event):
    if event.mimeData().hasUrls():
        event.acceptProposedAction()

def dropEvent(self, event):
    for url in event.mimeData().urls():
        path = url.toLocalFile()
        if os.path.isfile(path):
            self._add_to_playlist(path)

7. 知识点扩展

7.1 为什么不用 QtMultimedia 而用 sounddevice？

对比维度	QtMultimedia	sounddevice + soundfile
格式支持	依赖系统解码器	soundfile 内置 WAV/FLAC/OGG
原始 PCM 获取	Qt6 已移除直接 PCM 接口	回调直接拿到 float32 数组
延迟	较高	`latency="low"` 可配置
频谱分析	需额外处理	回调中直接 FFT
依赖	Qt 内置	需 pip 安装 + PortAudio

结论：需要实时频谱分析时，sounddevice 回调模式是更优选择。

7.2 性能优化要点

优化点	做法	效果
FFT 向量化	numpy 广播 + `np.maximum.at`	避免 Python 循环
帧间平滑	指数移动平均	减少视觉抖动
粒子池	固定上限 256，超量时 pop(0)	防止内存无限增长
QPainter 抗锯齿	`setRenderHint(Antialiasing, True)`	画面平滑
动画时钟独立	16ms QTimer 不阻塞音频	60fps 流畅渲染

7.3 可扩展方向

视频支持 ：集成 QVideoWidget + QMediaPlayer，用 ffmpeg 抽音轨同步频谱
3D 可视化 ：迁移到 QtQuick3D，GPU 加速柱状图
多麦克风输入：PyAudio 实时采集 + 环形缓冲区
频谱镜像对称：极坐标镜像，视觉冲击翻倍
主题热切换：多个 QSS 文件 + 菜单选择
导出 GIF/MP4 ：matplotlib.animation 或 ffmpeg 录制可视化画面

8. 总结

AudioVision Pro 是一个麻雀虽小、五脏俱全的 Python 多媒体应用范例。它展示了：

架构层面：如何通过 QThread + 回调线程实现音频 I/O 与 UI 的彻底解耦
算法层面：FFT → 对数频带分组 → 平滑插值 → 极坐标映射的完整信号处理链
渲染层面：QPainter 的渐变、极坐标、粒子系统的综合应用
工程层面：QSS 外置主题、信号槽跨线程通信、拖拽交互、快捷键等生产级特性
