前言

在STM32嵌入式开发里，DMA是实现高速外设数据传输的核心模块，串口、I2C、SPI、ADC等外设做大批量数据传输时基本都会用到DMA。很多初学者使用DMA仅仅停留在CubeMX图形化勾选配置，只会调用HAL库函数，对底层的搬运逻辑、总线竞争、通道仲裁、中断标志、NVIC联动理解很浅，一旦面试深挖底层原理，很容易卡壳，遇到传输BUG也无从下手排查。

本文基于STM32F1系列（Cortex-M3内核）完整梳理DMA全套知识体系，从基础概念、数据搬运全过程、总线共享机制、通道仲裁，再到核心寄存器、HT/TC/TE三类中断，以及DMA和NVIC中断联动逻辑，同时整理嵌入式面试高频问题，兼顾理论学习、代码调试与面试备考。

一句话概括DMA：直接存储器访问，由独立硬件自动完成数据搬运，搬运全程不需要CPU逐字节读写，解放CPU内核去处理其他业务任务。

一、DMA是什么？为什么要有DMA？

DMA全称Direct Memory Access，直接存储器访问。DMA是MCU内部独立的硬件控制器，自带独立控制逻辑与总线接口。在CPU提前完成配置并授权之后，DMA可以直接接管系统总线控制权，不依赖CPU干预，硬件自动把数据从源地址搬运到目标地址。

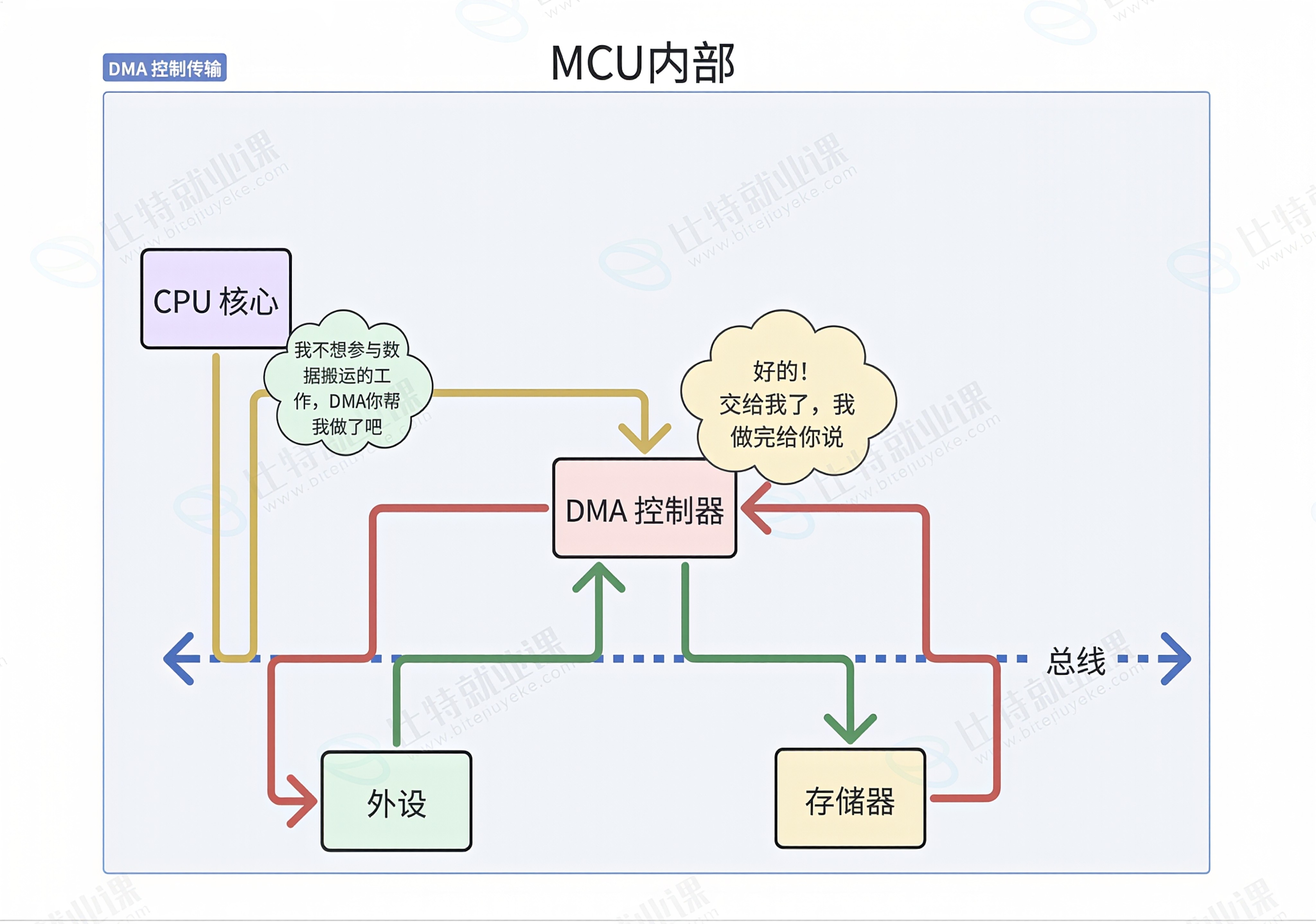

通俗类比：CPU好比项目主管，DMA是专门负责搬货物的搬运工人，内存、外设寄存器就是货物存放的仓库。如果不使用DMA，每一个字节的数据都需要CPU亲自读取、再写入目标位置，大批量传输时CPU会被占用；交给DMA搬运，搬运的这段时间主管（CPU）可以并行处理别的业务。

使用DMA的核心优势：

数据搬运过程不需要CPU逐字节参与，CPU并行执行业务代码，大幅提升MCU整体运行效率。
硬件直接搬运，传输速度远高于CPU读写转发，适合高速、连续的数据传输场景。
适合大批量数据场景：串口大量收发、ADC多通道连续采样、内存之间大块数据拷贝等。

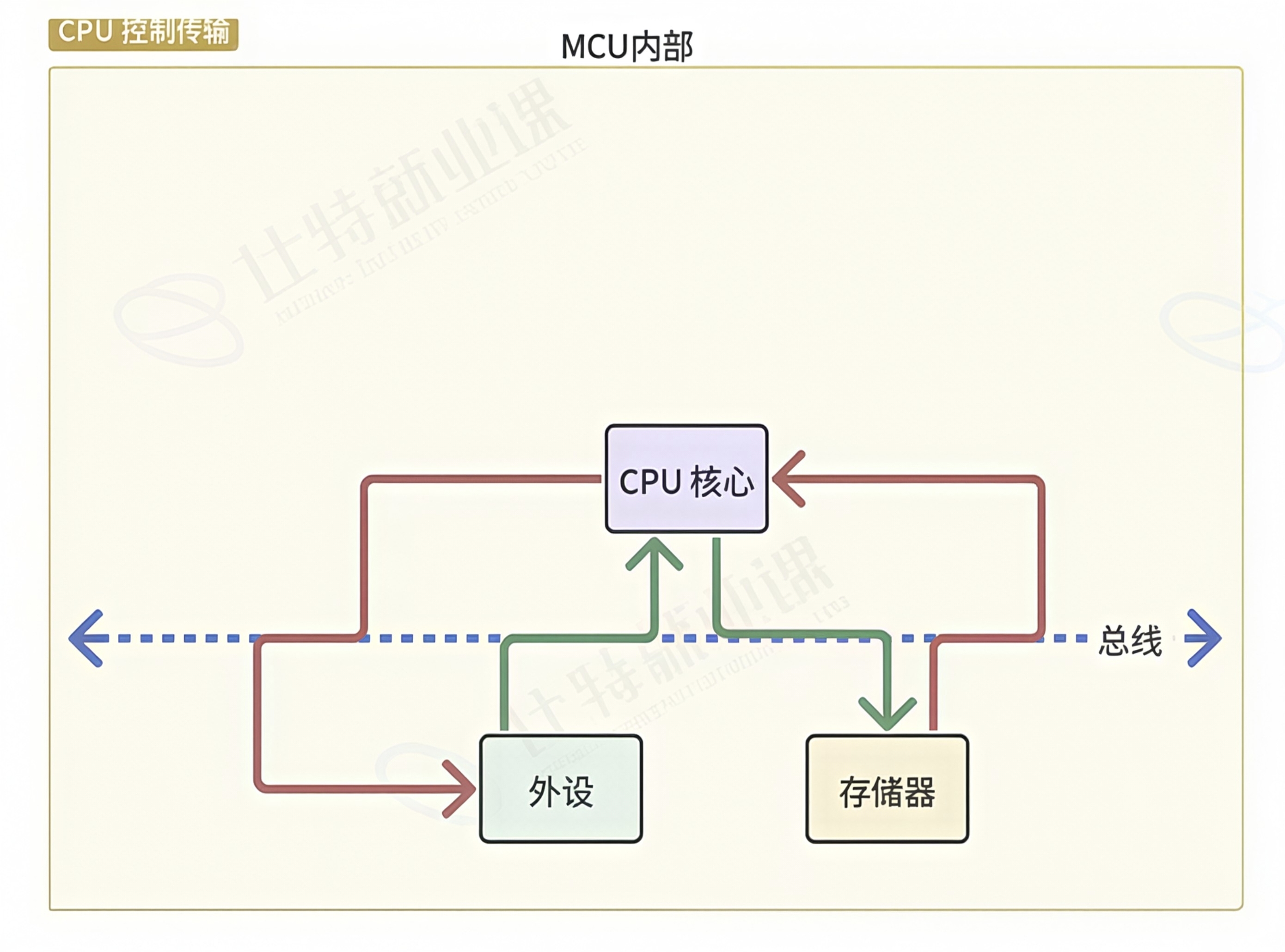

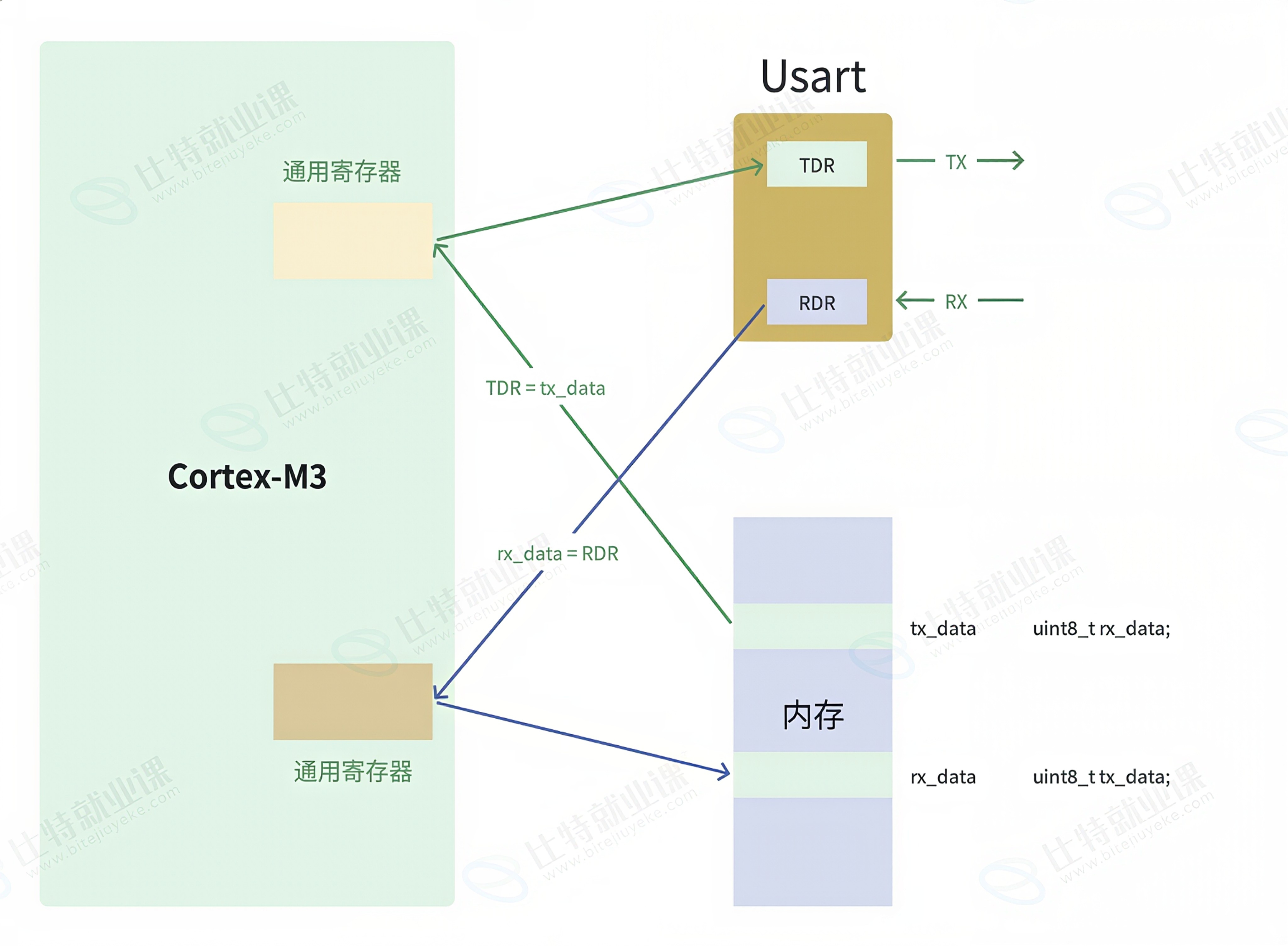

如果没有DMA，把数据从外设到内存，从内存到外设的过程，都是CPU自己做的，如下图：

以CPU独立完成串口收发图形为例：

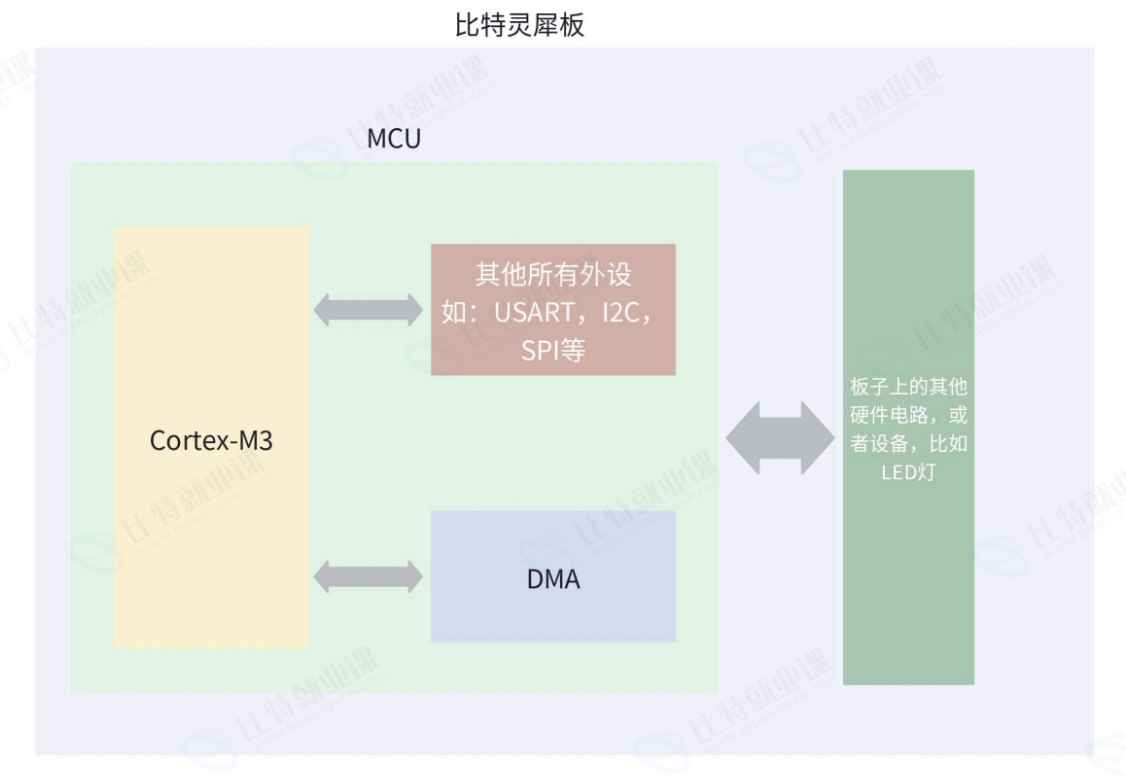

二、DMA与CPU、MCU的关系

Cortex-M3（CPU内核）：内核，负责运算、业务逻辑处理、中断响应，不负责大批量数据搬运。
DMA控制器：属于MCU片上外设，是独立硬件，不属于CPU内核，有自己的控制逻辑。
MCU（单片机芯片）：整体载体，包含Cortex-M3内核 + DMA、USART、I2C、GPIO、定时器等各类外设。
开发板：硬件载体，把MCU芯片引出引脚、搭配外围电源电路，供我们调试、烧录程序。

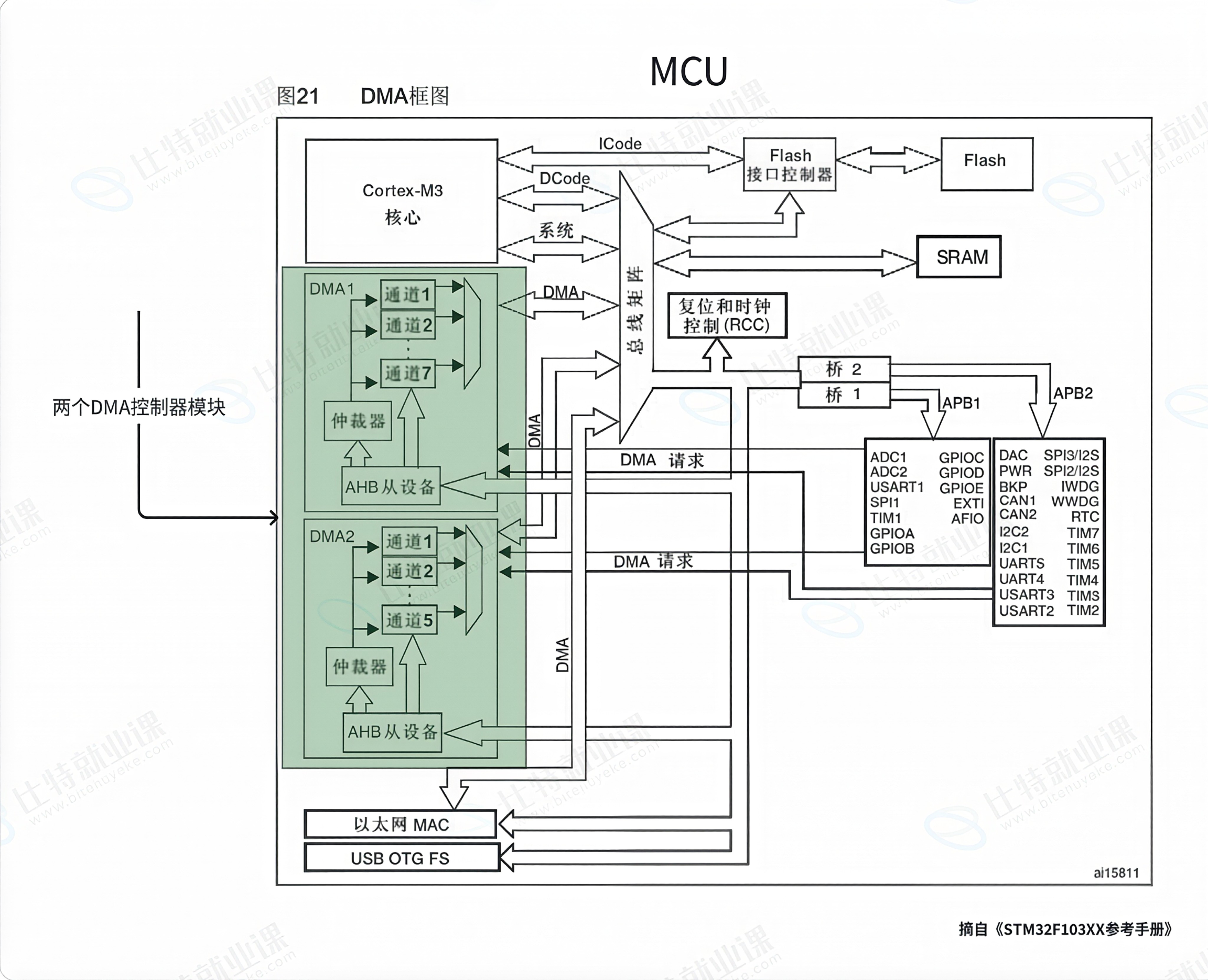

STM32F1系列共有2个DMA控制器：

DMA1：7个通道，主要服务低速外设（USART1/2/3、SPI1、I2C1、TIM、ADC1）。
DMA2：5个通道，主要服务高速外设（USART1、SPI1、SDIO、ADC1/2/3、TIMx）。

一句话总结：DMA是单片机芯片内部独立的搬运硬件，和CPU共用一套系统总线。

三、宏观理解DMA数据搬迁完整过程

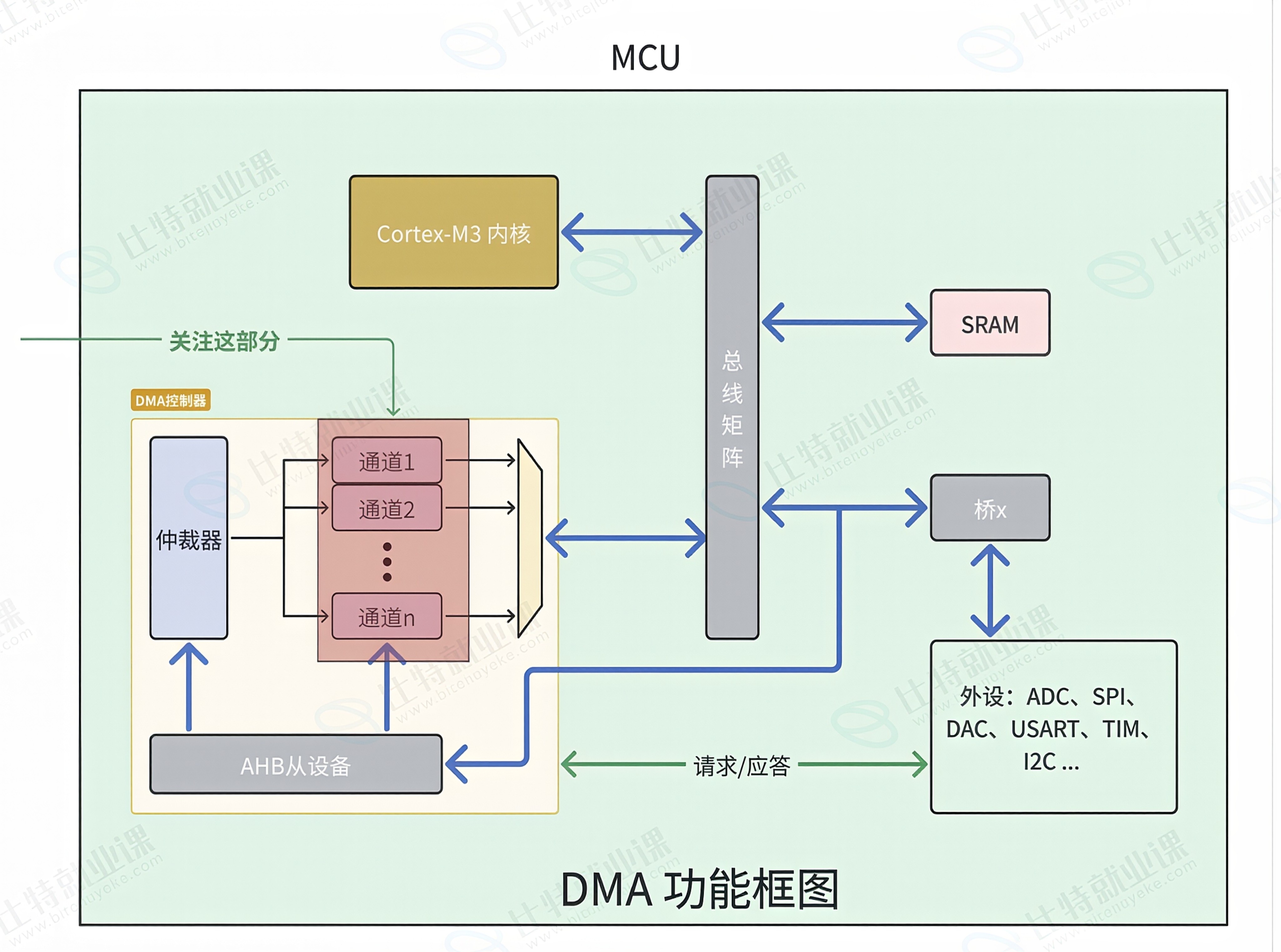

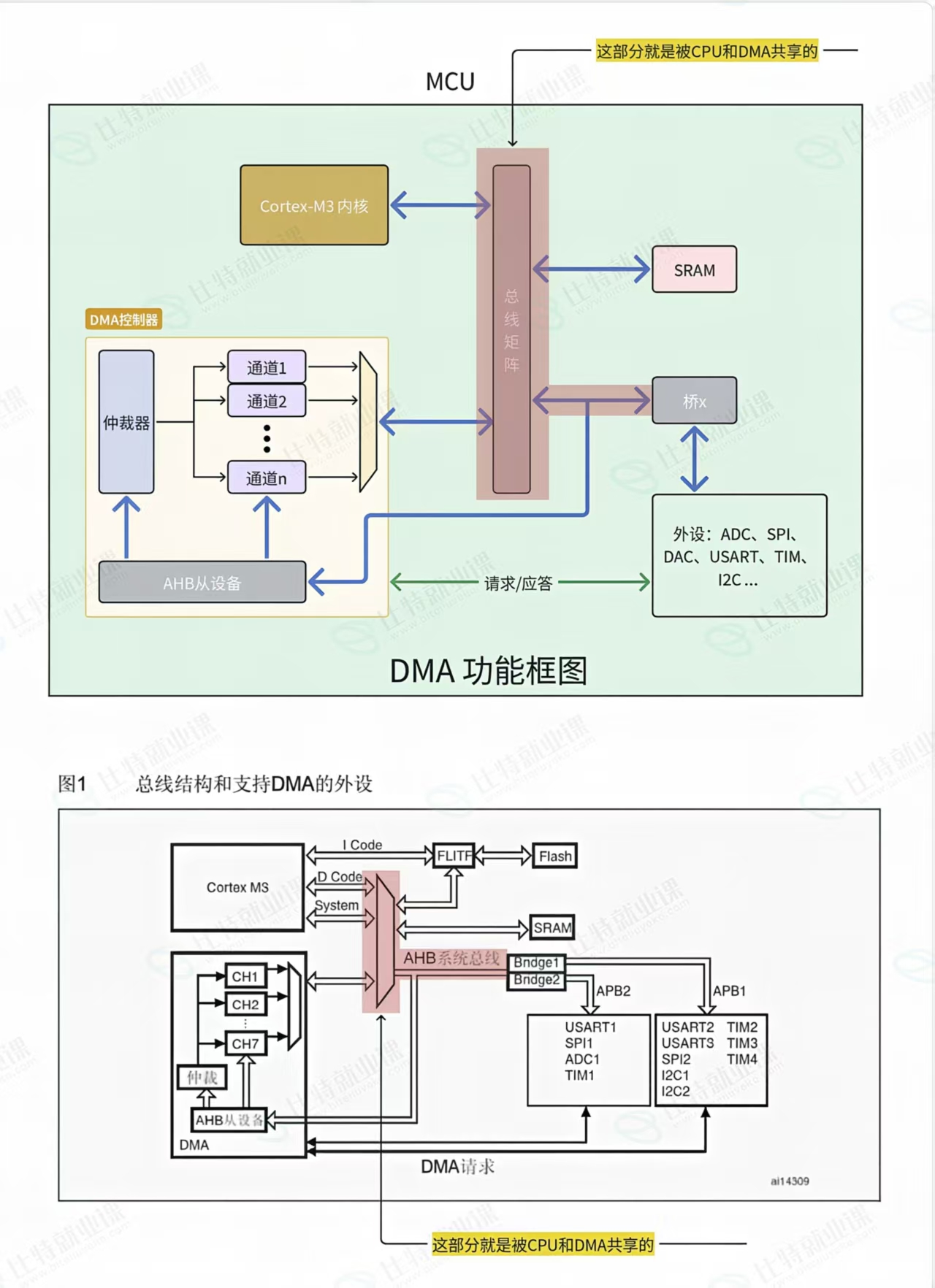

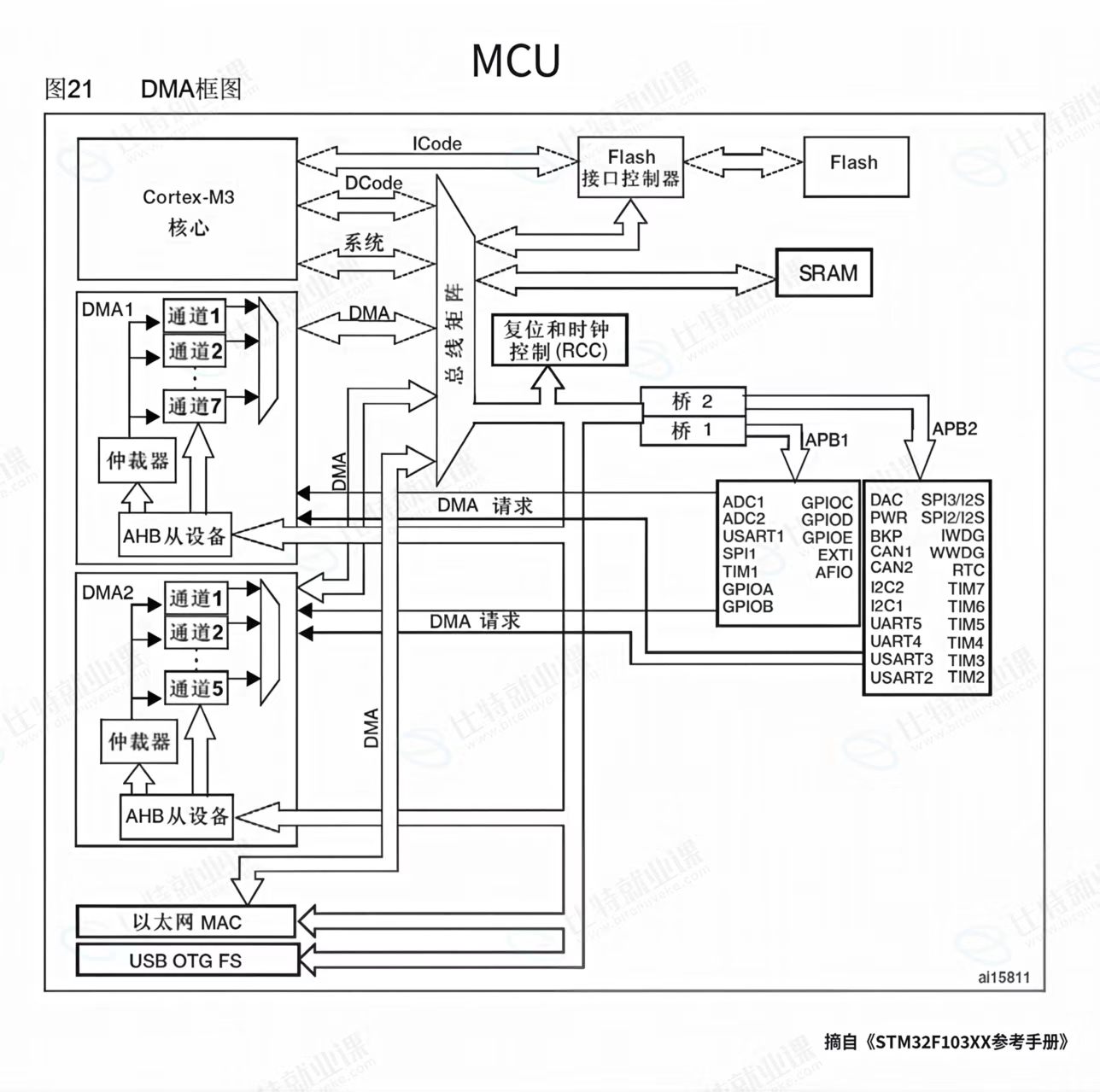

下⾯，我们直接进⼊ STM32F103xx 内部的 DMA 部分，我先先来看 DMA 功能框图：

以最常用的内存数组 → 串口DR寄存器DMA发送场景举例：

软件提前配置DMA通道的全套寄存器：源地址（内存数组首地址）、目标地址（串口数据寄存器地址）、待传输数据长度、源/目标地址自增属性、数据位宽、传输方向，最后使能DMA通道。
串口硬件准备就绪，发送寄存器为空，向外输出DREQ外设请求信号，通知DMA可以搬运下一个字节。
DMA收到DREQ请求，向总线仲裁器申请总线使用权，仲裁完成后DMA接管系统总线。
DMA硬件自动执行单次搬运：从源地址读取数据，写入目标地址；按照配置，源地址自动+1，目标地址（串口寄存器固定不变，不自增）。
每成功搬运1个数据，DMA的传输计数器CNDTR自动减1。
循环重复上面的搬运动作，直到预设数量的数据全部搬运完成。
全部传输完成后，DMA硬件置TC传输完成标志，如果TC中断使能打开，就产生中断信号通知CPU；CPU进入中断服务函数，调用回调函数，我们编写自己的业务代码。

重点：整个字节搬运的循环过程，CPU不需要参与每一次读写，只需要在传输开始前做一次配置，传输完成后在中断里处理后续逻辑。

四、理解总线共享

DMA和Cortex-M3内核共享同一套系统总线。总线同一时刻只能分配给一个总线主设备使用，不能同时读写。

DMA需要搬运数据时，会向总线仲裁器申请总线控制权。
总线仲裁器根据预设的通道优先级，决定当前总线交给CPU还是DMA使用。
如果CPU和DMA同时发起总线请求，高优先级设备优先获得总线使用权。
DMA占用总线的时间很短，单次只搬运一个数据；DMA占用总线期间，CPU会等待总线释放，对整体程序运行影响很小。

五、理解DMA通道、DREQ信号与优先级仲裁

1）DMA通道

一个DMA控制器包含多个独立DMA通道。每一个通道都拥有一套独立的配置，可以单独完成一次传输任务，包含专属的地址寄存器、计数寄存器、中断控制位。通道相当于多条独立的搬运流水线，我们把不同外设（串口、ADC、I2C）绑定到不同DMA通道，实现多路独立传输。

2）外设请求DREQ信号

外设准备好收发数据时，会输出DREQ硬件请求信号，作为触发DMA搬运的开关。例：串口发送寄存器为空，产生DREQ信号，触发DMA把下一个字节搬运到串口DR寄存器。没有DREQ信号，DMA不会主动搬运。

3）优先级聚合与仲裁

阶段⼀，软件优先级：每个通道的优先权可以在 DMA_CCRx 寄存器中设置，有4个等级：

低： DMA_PRIORITY_LOW

中： DMA_PRIORITY_MEDIUM

⾼： DMA_PRIORITY_HIGH

最⾼： DMA_PRIORITY_VERY_HIGH

阶段⼆，硬件优先级：如果 2 个请求有相同的软件优先级，则较低编号的通道⽐较⾼编号的通道有较高的优先权

多个DMA通道同一时刻同时发出DREQ请求时，总线仲裁器做仲裁判断：

通道预先配置好软件优先级，高优先级通道优先抢占总线，优先搬运数据。
当两个通道优先级配置相同时，通道编号更小的通道优先执行

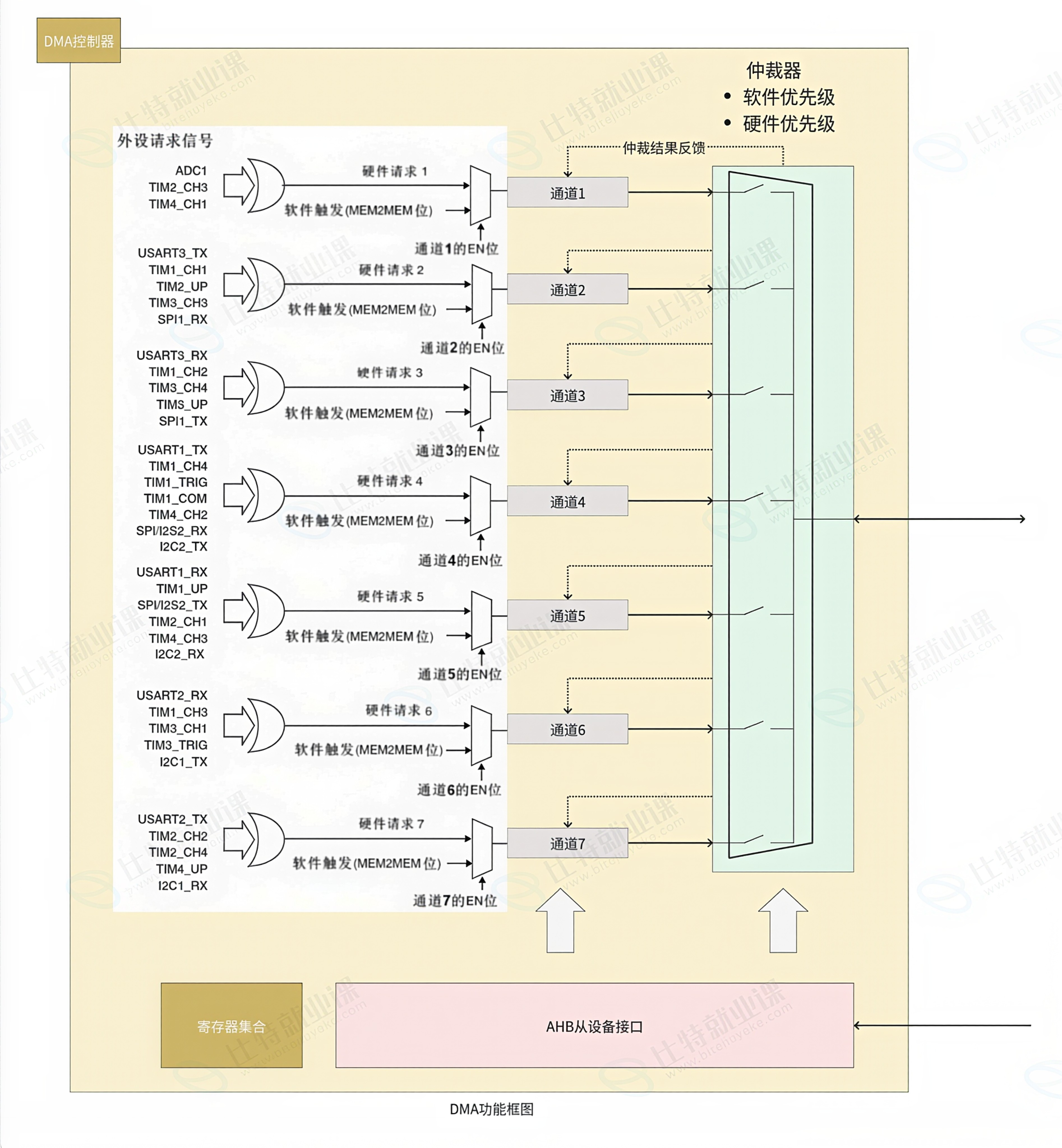

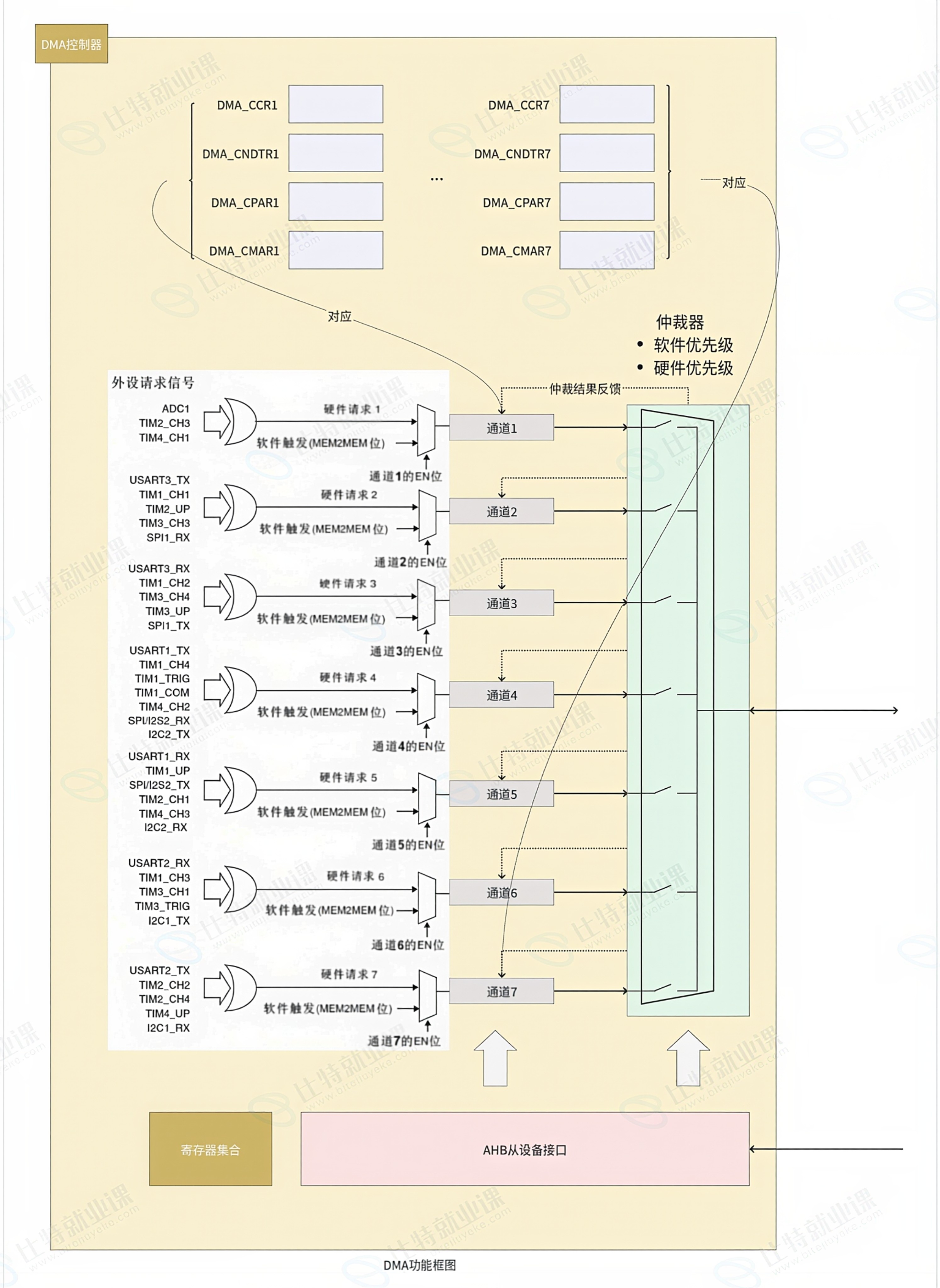

如下图所示，就是 DMA 模块内部，多通道和外设、多通道优先级仲裁的示意图。

每个 DMA控制器有多个通道，未来每个通道都可以独立配置，用于处理不同外设的请求，如果需要

的话。

对于 STM32 的 DMA 使用过程都是基于 DMA通道进行的。

很明显 USART 的收发端，被设计成对应不同的通道，就是为了支持全双工收发

六、通道核心配置寄存器

每个DMA通道都拥有一套专属寄存器，CubeMX图形化配置，底层本质就是自动填充这些寄存器。

STM32F10X 系列 MCU 内部， DMA1 内部有 7 个通道。其中每⼀个通道都能被独立设置，而每⼀个通道都有 4 个独⽴寄存器来支持该通道进行设置。

这 4 个寄存器分别是：

•DMA通道x配置寄存器(DMA_CCRx)(x = 1...7)

•DMA通道x传输数量寄存器(DMA_CNDTRx)(x = 1...7)

•DMA通道x外设地址寄存器(DMA_CPARx)(x = 1...7)

•DMA通道x存储器地址寄存器(DMA_CMARx)(x = 1...7)

DMA_CPAR 外设地址寄存器：存放外设寄存器地址，例如串口USART_DR的地址。
DMA_CMAR 内存地址寄存器：存放SRAM内存数组的起始地址。
DMA_CNDTR 传输数量寄存器：本次需要搬运多少个数据。每搬运1个数据，硬件自动减1；计数到0，代表本次传输全部结束。
DMA_CCR 通道配置寄存器（最重要）

通道开关：开启/关闭DMA通道

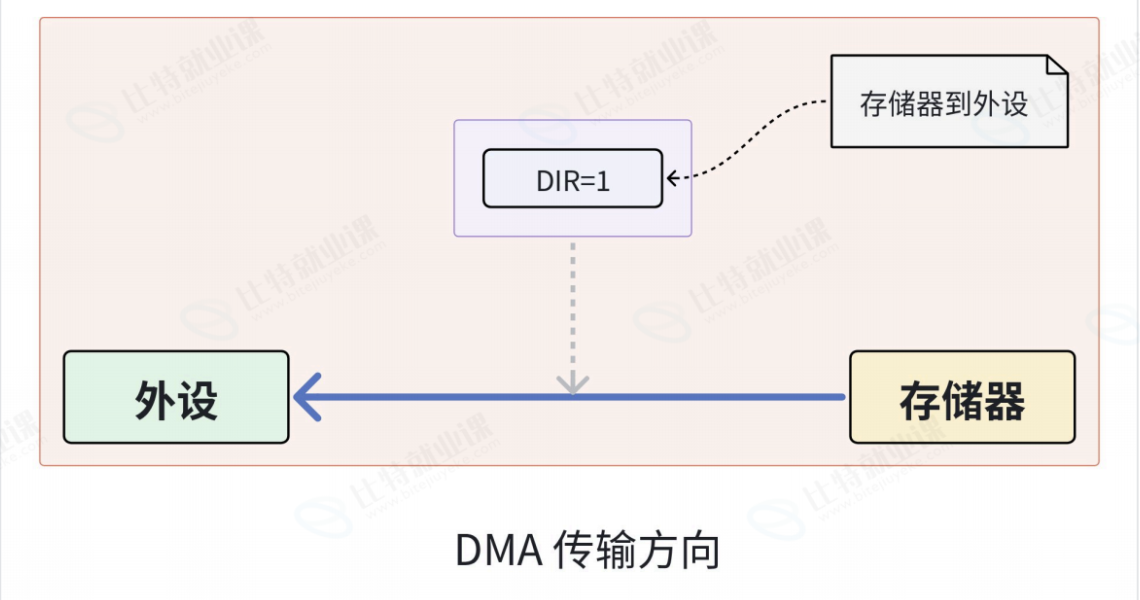

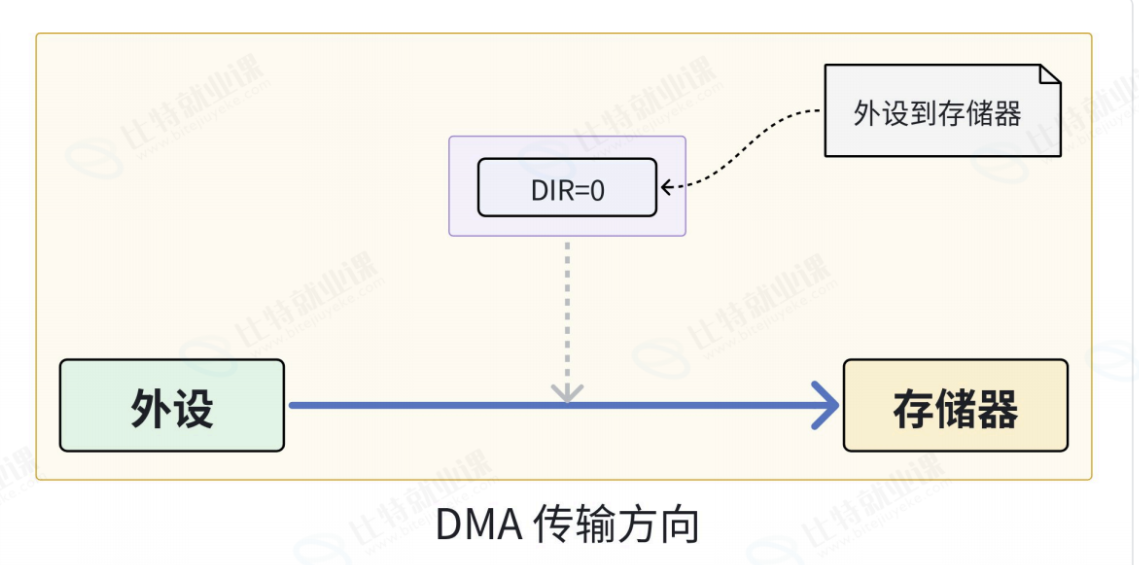

传输方向：内存→外设 / 外设→内存 / 内存到内存

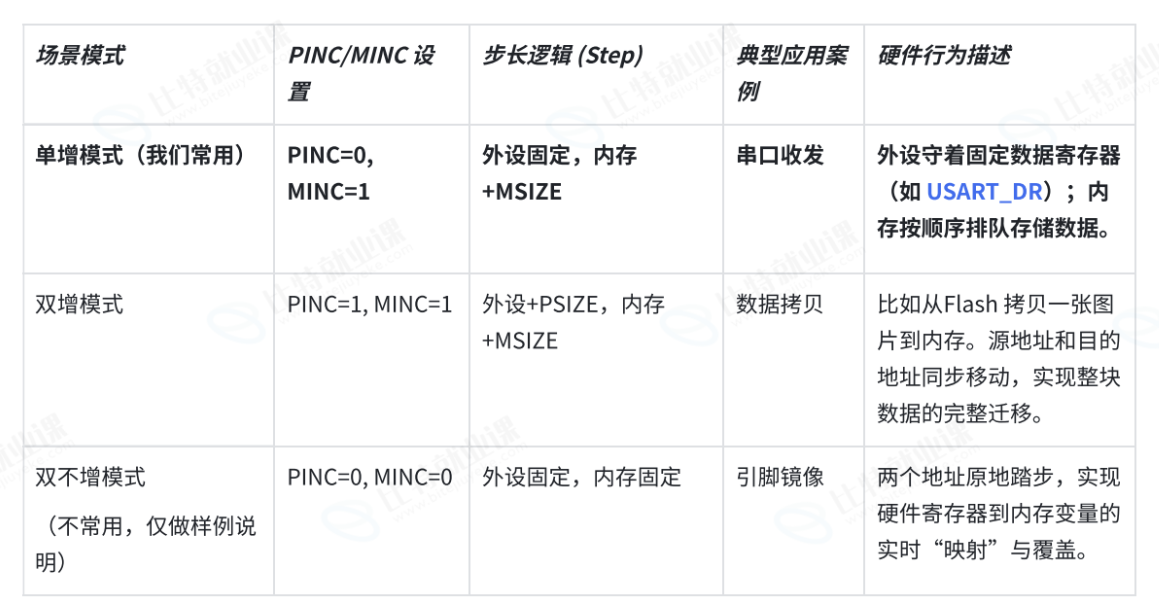

地址自增配置：源地址、目标地址是否开启自增

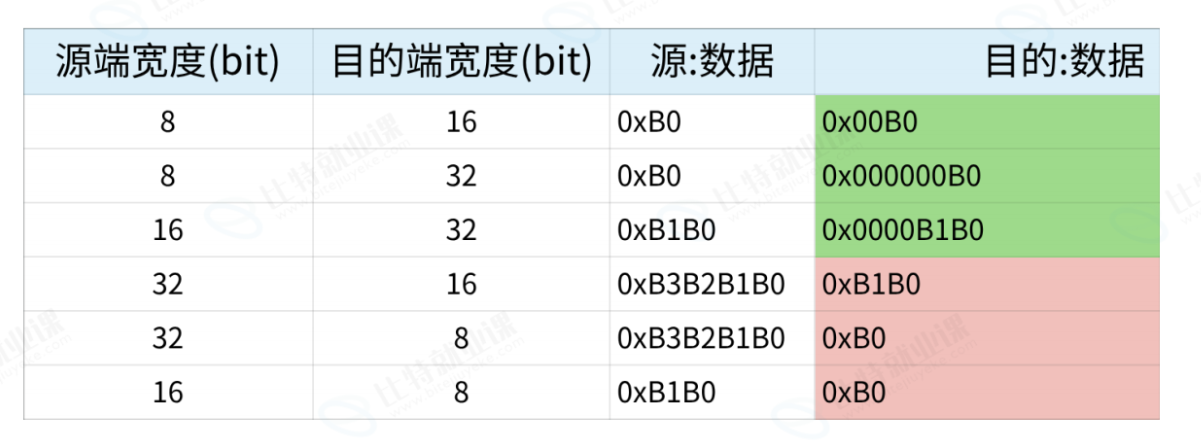

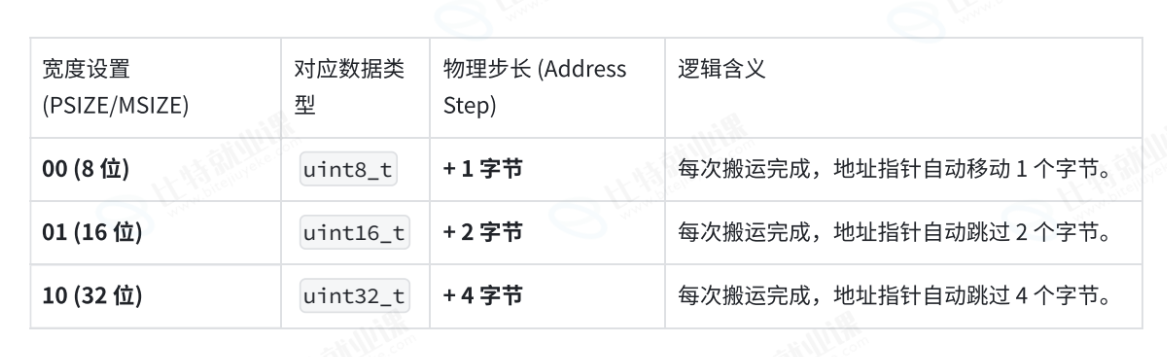

数据宽度：8bit /16bit /32bit

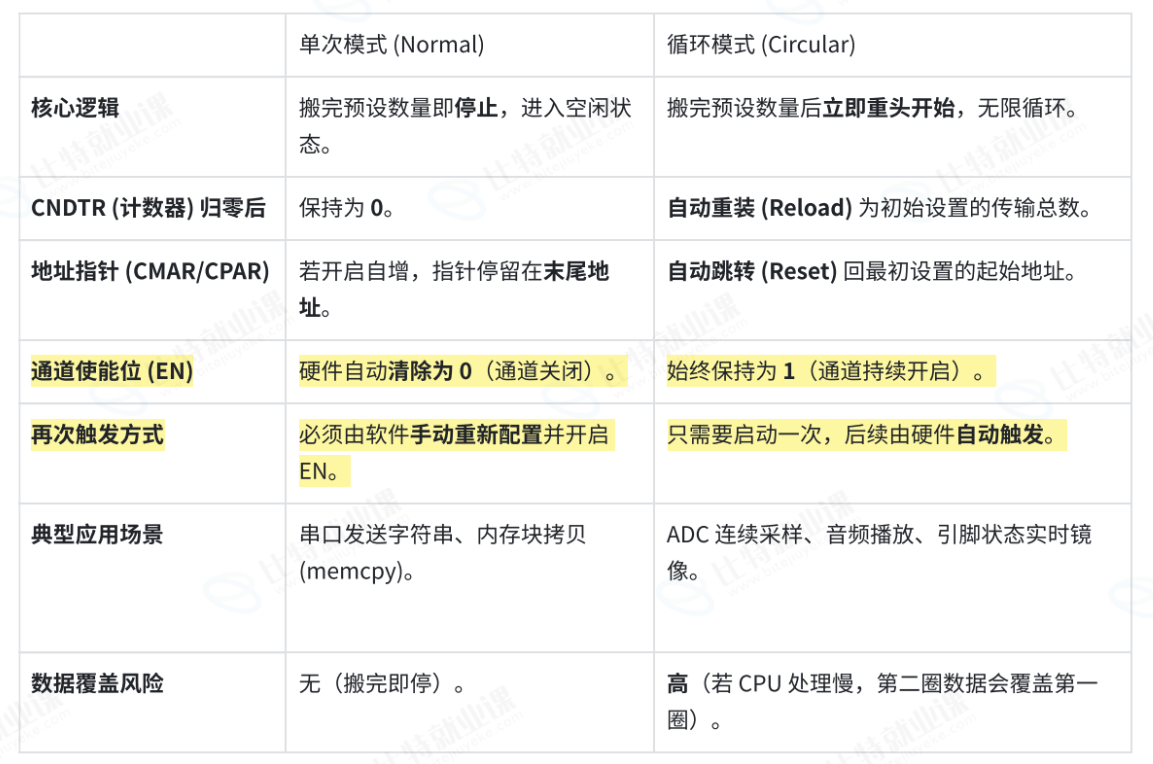

循环模式开关：单次传输结束后，是否自动重装传输计数
中断使能位：HT半传输、TC传输完成、TE传输错误的中断开关

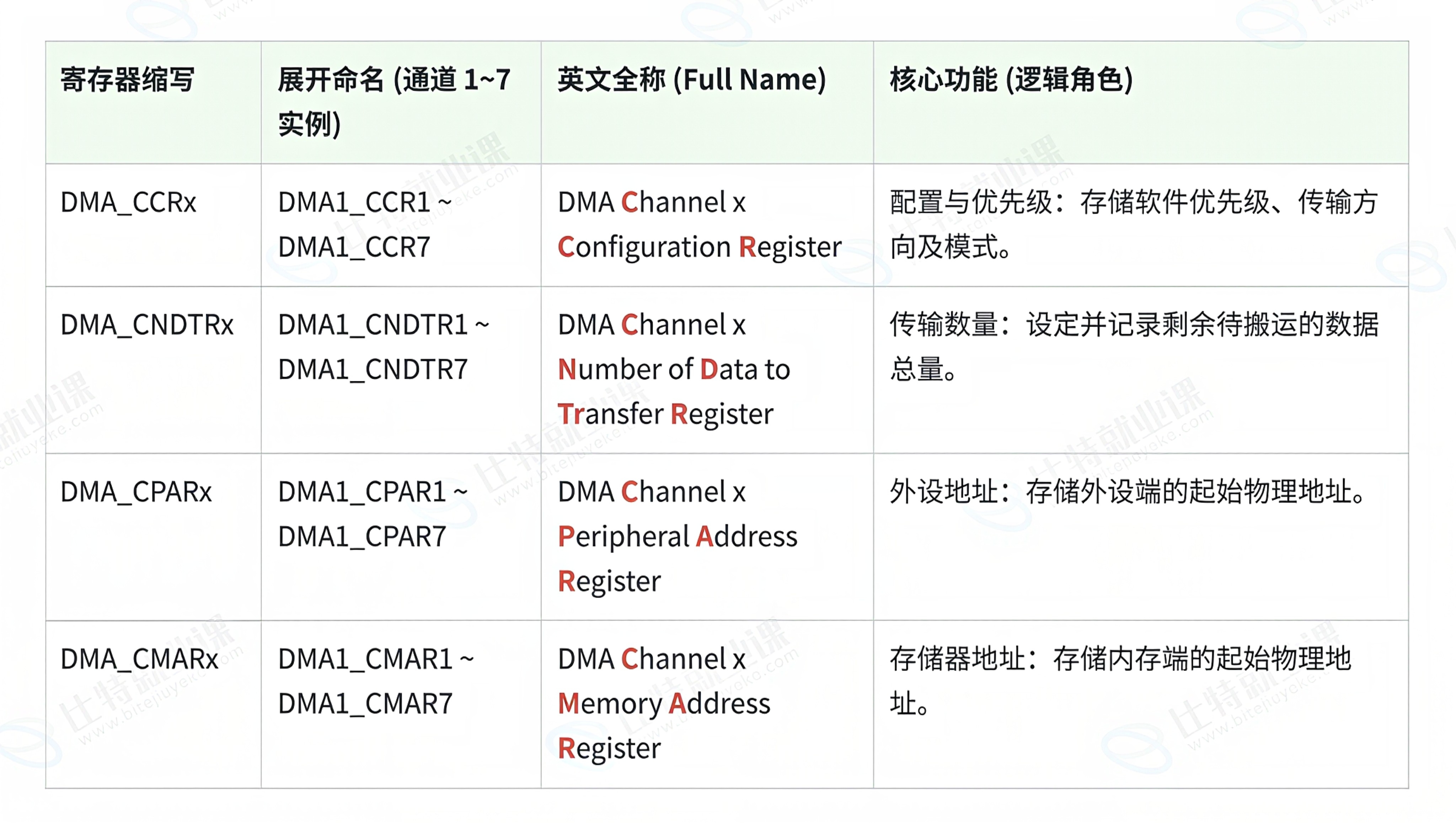

其中，每一个通道，都对应这一套4个寄存器，如下图:

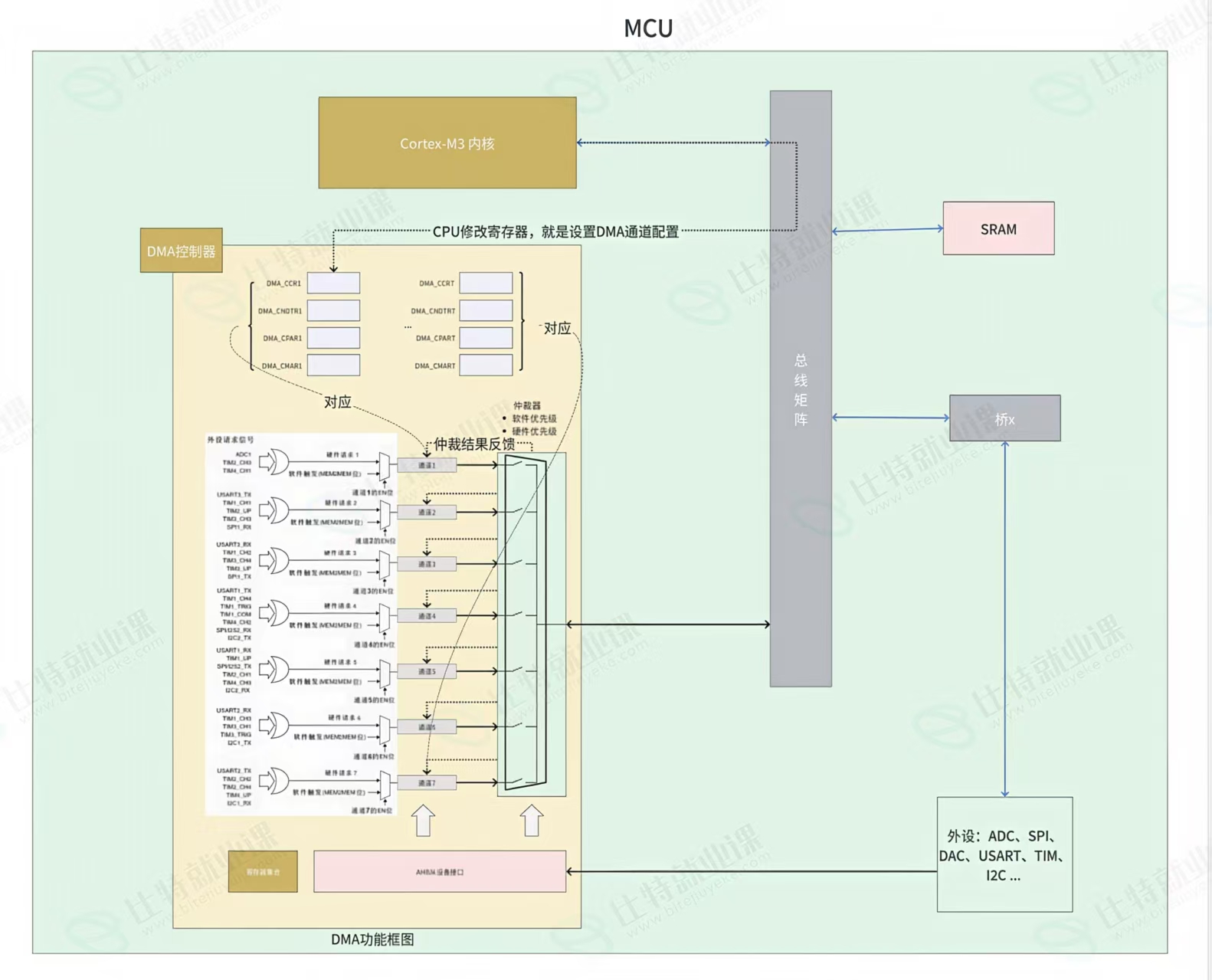

再结合之前的CPU地址空间，所谓的配置DMA，本质上其实就是CPU在设置对应的寄存器，如下图:

关键点：寄存器是软件提前一次性配置，后续数据搬运全程由硬件自动执行，不需要CPU反复修改寄存器。

七、理解DMA TC、TE、HT中断（面试高频）

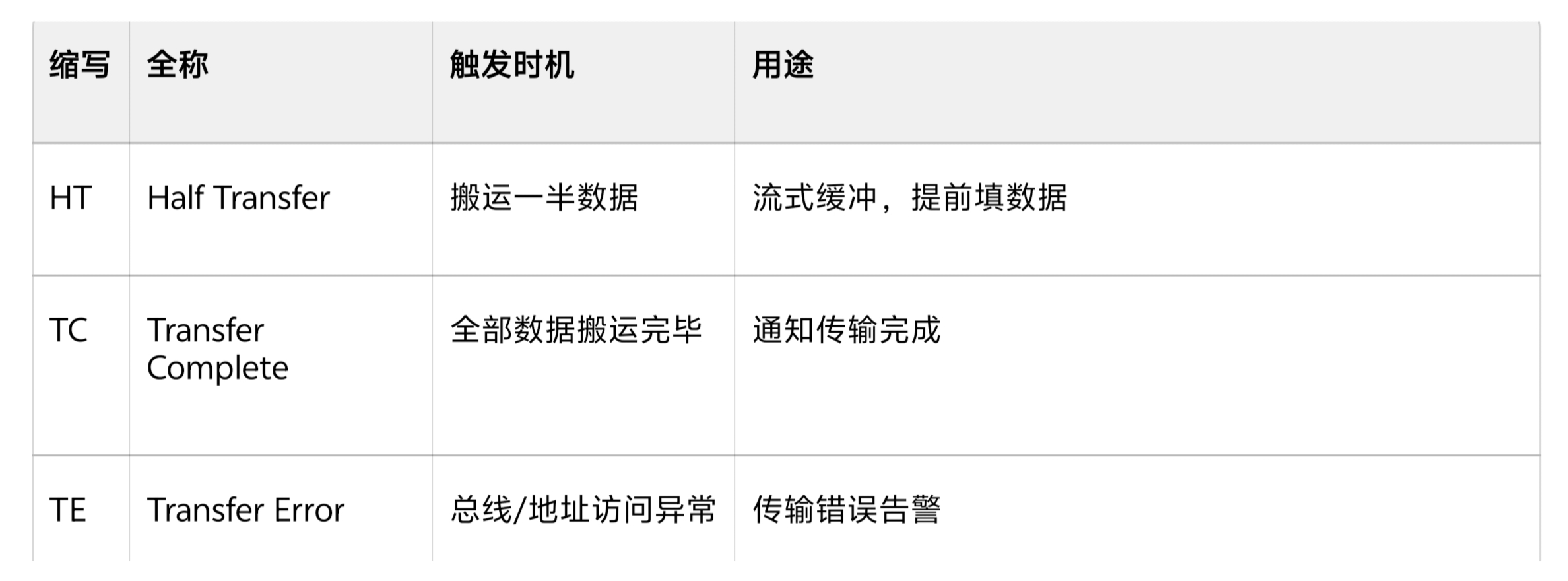

这三个中断标志是DMA面试必考内容，必须分清含义、触发时机：

TC 传输完成中断 Transfer Complete：CNDTR计数器减到0，全部预定数据搬运完成，硬件置TC标志。如果开启TC中断使能，就向NVIC发起中断请求，通知CPU本次传输结束。
HT 半传输中断 Half Transfer：数据搬运到总长度一半的时候，硬件置HT标志。常用于流式连续传输场景：搬完一半，提前通知CPU填充新数据，实现不间断数据流。
TE 传输错误中断 Transfer Error：总线访问异常、地址访问非法等错误发生，硬件置TE标志，触发错误中断，通知CPU传输出现故障。

⚠️ 重要区分：标志位和中断使能位是两套独立寄存器。硬件事件发生后，会自动置标志位；只有打开对应中断使能位，才会向NVIC发送中断请求；仅置标志位、没开使能，不会触发中断，只能软件查询标志。

八、DMA通道与NVIC联动，彻底理解DMA

DMA产生中断信号，不会直接跳入CPU，要经过NVIC嵌套向量中断控制器，完整链路：

DMA通道内部发生HT/TC/TE事件，硬件置对应的中断标志位。
如果该通道对应的中断使能位已经打开，DMA向外输出中断请求信号。
中断请求送入NVIC，NVIC根据预先配置的中断优先级，判断是否响应中断。
如果允许响应，内核暂停当前正在运行的代码，跳转到DMA对应的中断服务函数。
在中断服务函数内，HAL库读取DMA标志，判断是HT/TC/TE事件，调用对应的回调函数。
用户在回调函数里面编写自己的业务处理代码。

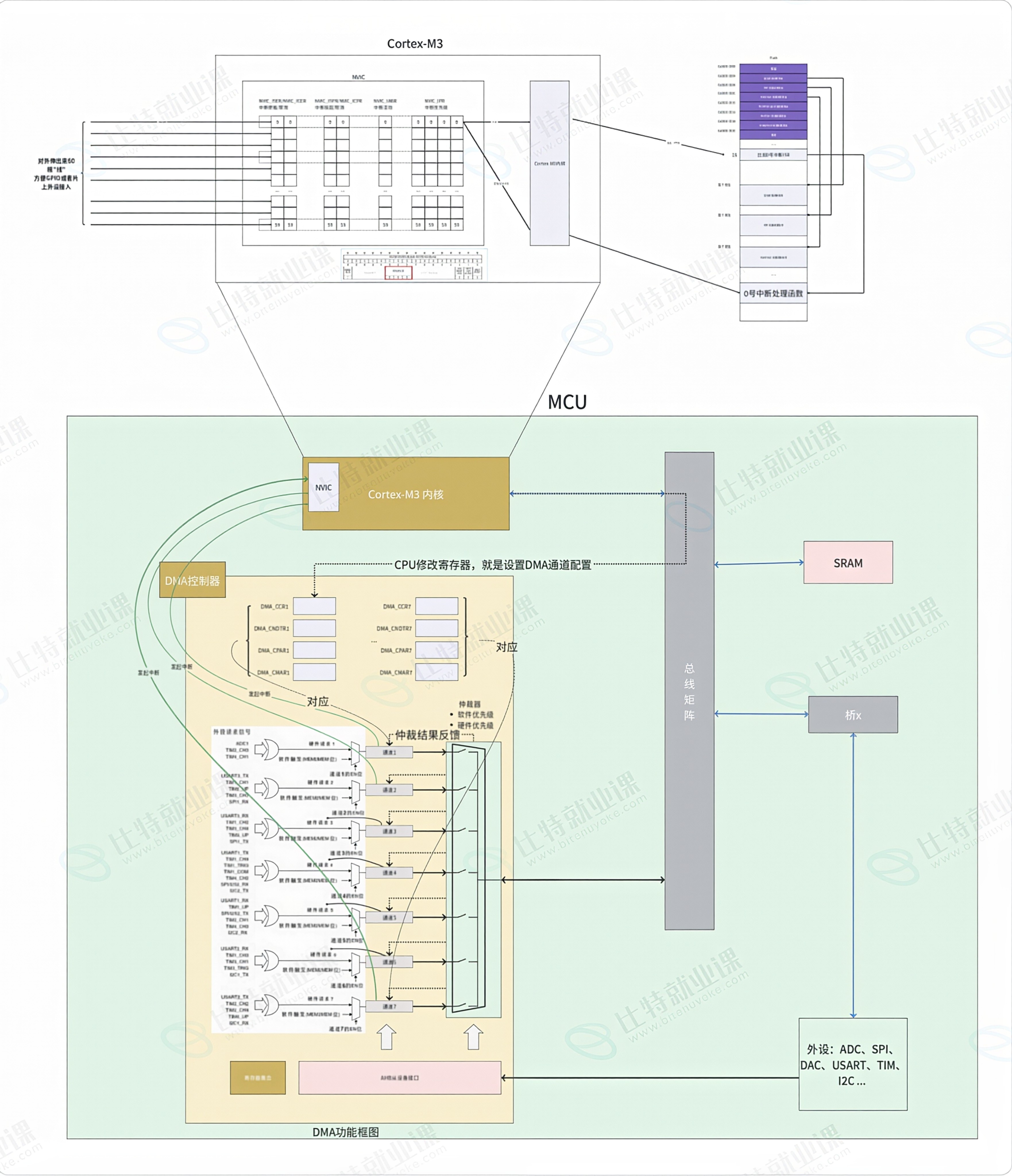

DMA与NVIC联动如下示意图：

核心要点：

每一路DMA通道，拥有独立的中断标志、独立的中断使能控制位。
多个DMA通道的中断，映射到NVIC里对应的中断向量。
严格区分两套中断：DMA通道产生的搬运中断和串口/I2C外设自身硬件中断，互相独立，互不干扰。例如串口DMA发送完成触发的是DMA的TC中断；串口帧错误、奇偶校验错误、溢出错，属于串口外设自己的硬件中断，两套分开配置。

九、总结

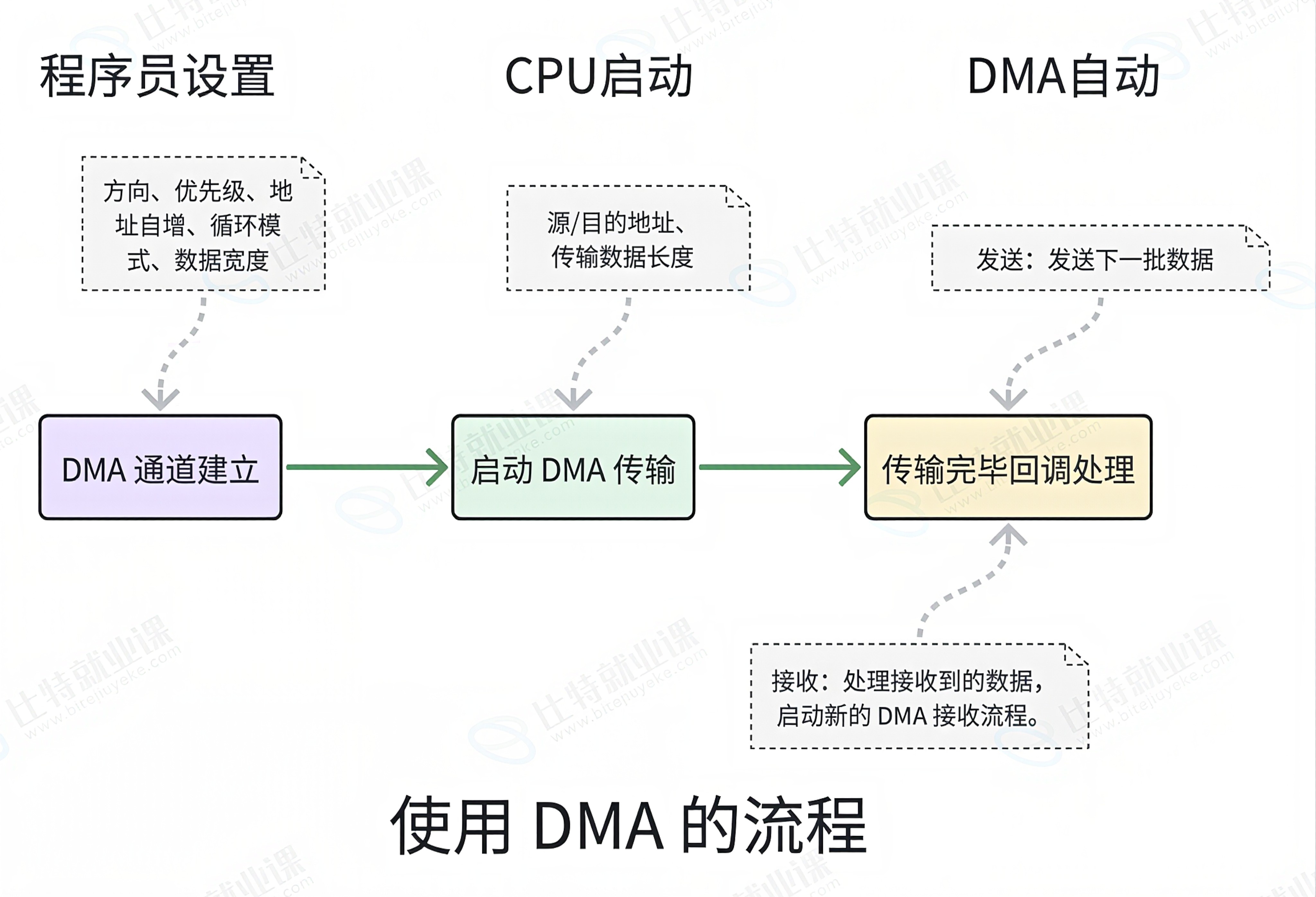

一张图总结使用DMA的流程：

十、串口DMA发送完整HAL工程代码（STM32F1实战）

1）CubeMX配置（F1系列）

打开USART1，异步模式，波特率115200。
在DMA Settings添加通道：方向Memory To Peripheral，优先级Medium，Mode Normal。
配置完成后生成代码。

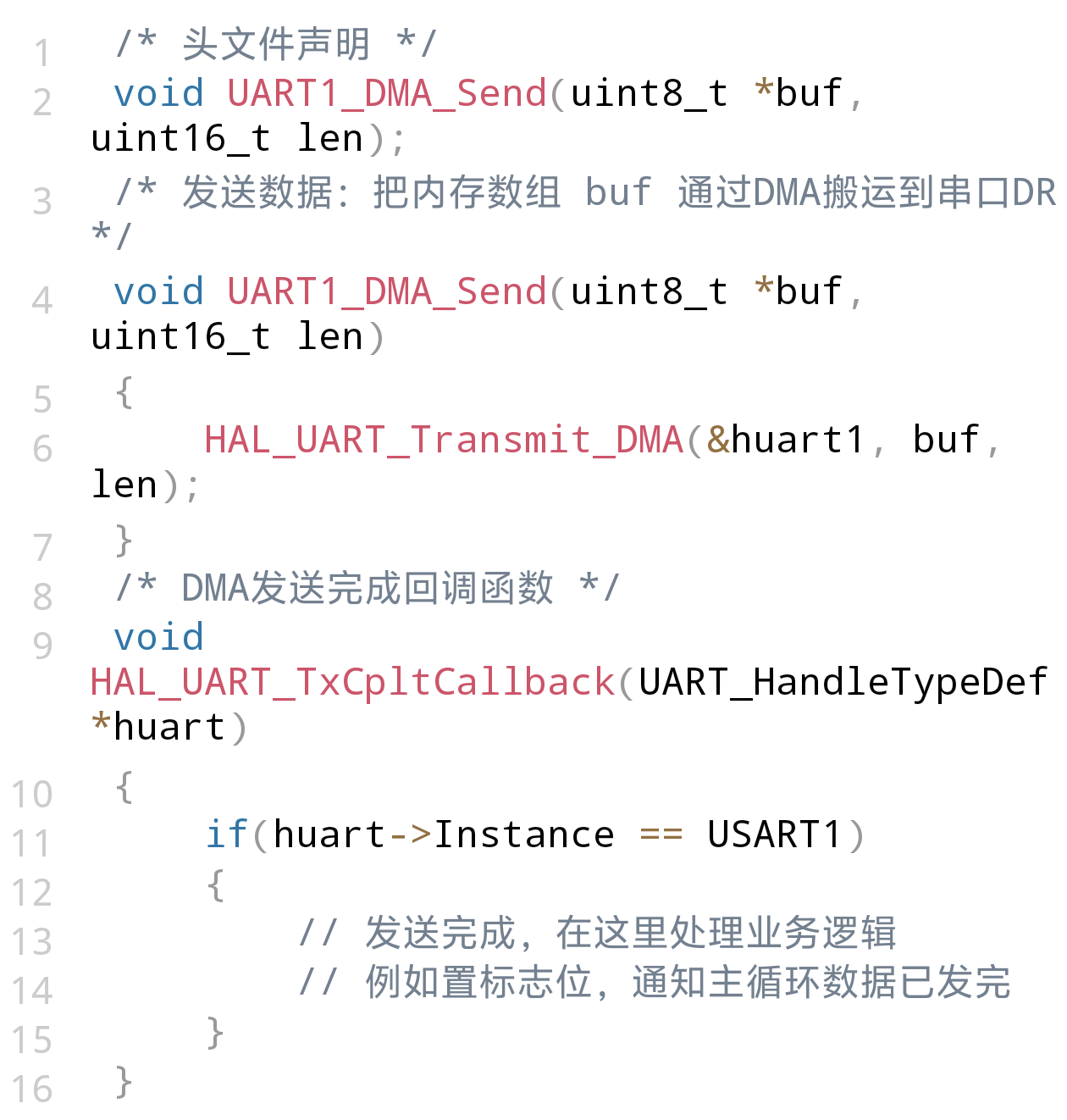

2）串口DMA发送封装

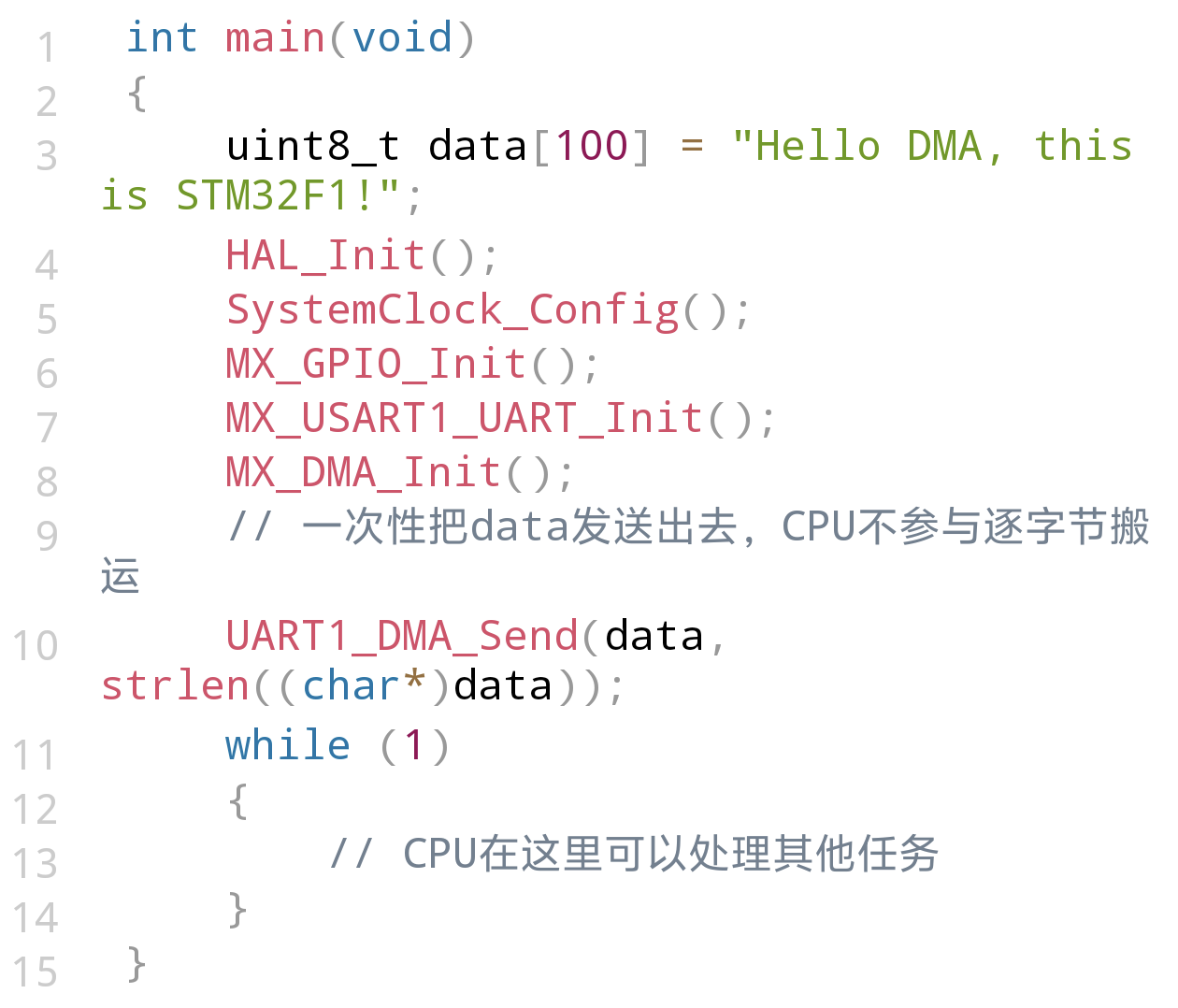

3）主函数调用

十一、嵌入式面试高频DMA问题汇总

面试常问，整理成可以直接口述回答的版本

DMA是什么？作用是什么？

DMA是直接存储器访问，MCU内部独立硬件，自动搬运数据，搬运过程不需要CPU逐字节读写，减轻CPU负担，实现高速大批量数据传输。
DMA和CPU的关系，总线共享的特点？

DMA和CPU共享系统总线，总线同一时刻只能给一个主设备使用。DMA发起传输时申请总线，仲裁器根据优先级分配总线使用权。
DMA通道是什么？DREQ是什么信号？

DMA通道是独立的数据搬运流水线，每通道可以单独配置一组传输任务；DREQ是外设发给DMA的硬件请求信号，用来触发DMA开始搬运。
HT、TC、TE三种中断分别在什么时候触发？

HT半传输中断：数据搬完一半触发；TC传输完成中断：全部数据搬运完毕触发；TE传输错误中断：传输发生总线错误等异常触发。
DMA中断和串口外设中断是同一个吗？

不是。DMA中断代表数据搬运完成或者传输出错；串口中断是串口外设硬件层面的通信错误，两套独立中断，寄存器、中断服务函数都分开。
DMA地址自增是什么，什么时候开启？

每次搬运完成，源地址/目标地址自动增加对应数据宽度。内存数组传输要开启地址自增；外设寄存器地址固定不变，外设侧地址不自增。
DMA循环模式是什么，适用场景？

CNDTR计数到0之后，自动重装初始传输数量，循环往复持续搬运。适合ADC持续采样、循环缓冲区这类不间断采集场景。
DMA传输时，CPU完全不工作吗？

不是。DMA占用总线的时候CPU会短暂等待；总线空闲时CPU继续运行代码。DMA只是免去CPU逐字节读写数据的工作，不是完全冻结CPU。

结语

DMA是嵌入式开发的重难点，千万不要只会用CubeMX一键生成代码。吃透总线共享、通道原理、寄存器含义、三类中断以及DMA和NVIC的联动逻辑，不仅可以快速定位DMA传输异常的BUG，在嵌入式面试中，也能从容回答面试官的底层原理提问。

DMA的核心思想一句话总结：硬件接管数据搬运工作，CPU只在中断节点介入处理业务，以此解放内核资源。理论看懂之后，建议上手实操串口DMA收发、ADC DMA采集工程，结合代码加深理解，理论结合实践才能真正吃透DMA。
