H.264 / H.265 编码器内部架构
基础理论篇讲过 H.264 的"标准是什么", 这篇讲"编码器内部怎么实现"------以 x264 / x265 为代表, 拆开看每一块.
本文速览
| 章节 | 阅读重点 |
|---|---|
| 0. 编码器五大块 | 把握本节核心概念和使用场景 |
| 1. 帧间 / 帧内 决策 | 把握本节核心概念和使用场景 |
| 2. 帧内预测 (Intra) | 把握本节核心概念和使用场景 |
| 3. 帧间预测 (Inter) | 把握本节核心概念和使用场景 |
| 4. 变换 + 量化 | 把握本节核心概念和使用场景 |
| 5. 熵编码 | 把握本节核心概念和使用场景 |
| 6. 码率控制 (Rate Control) | 把握本节核心概念和使用场景 |
| 7. 后处理: 去块滤波 | 把握本节核心概念和使用场景 |
| 8. x264 编码流程 | 重点看数据/调用如何流转 |
| 9. 编码器复杂度对比 | 按场景做技术取舍 |
| 后续章节 | 余下 2 节继续按"概念 → 示例 → 坑点 → 总结"展开 |

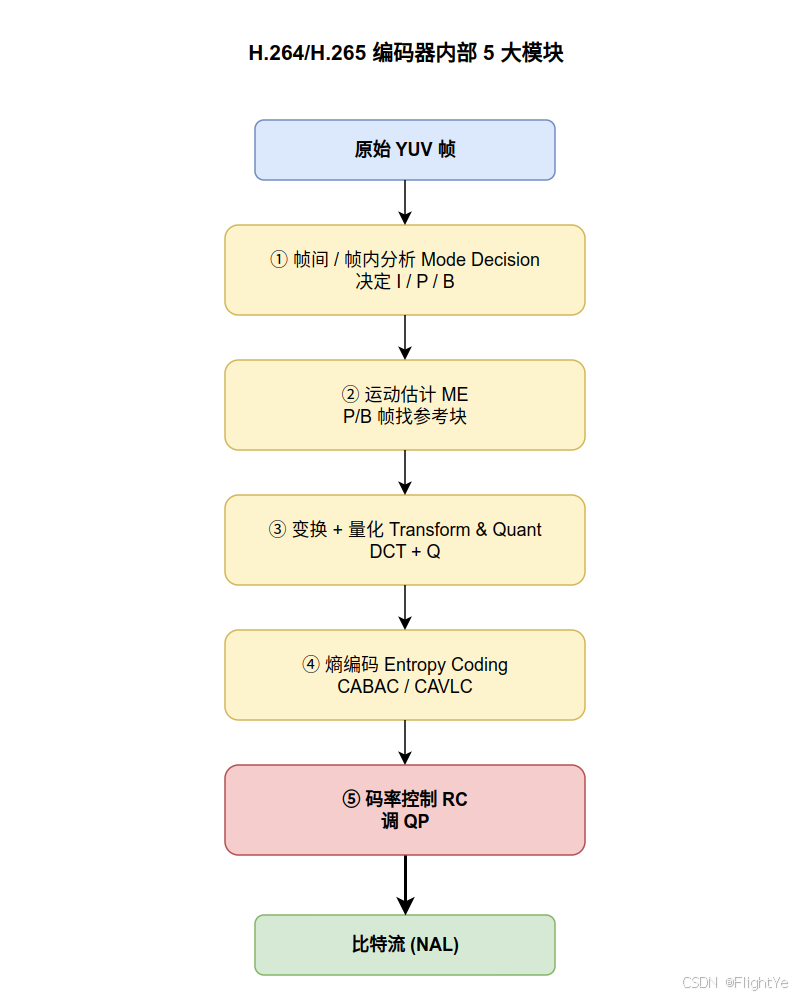

0. 编码器五大块
任何编码器都是这五块, 只是各家算法不同.
1. 帧间 / 帧内 决策
1.1 GOP 结构
最常见 : IBBPBBPBBP...
I (关键帧) 每 N 帧一个
P (前向预测) 参考前面的 I 或 P
B (双向预测) 参考前后 (压缩率最高)
x264 默认 :
--keyint 250 (250 帧 = 10 秒@25fps)
--bframes 3 (最多 3 个连续 B)
1.2 帧类型决策
"这一帧是 I 还是 P 还是 B?"
简单策略 :
每 250 帧强制 I
其他都是 P
高级 (x264) :
场景切换检测 → 强制 I
动态调整 B 帧数
开放 GOP / 闭合 GOP
2. 帧内预测 (Intra)
2.1 H.264
H.264 的帧内预测按块大小分两类：小块更精细，大块更省计算。
| 块类型 | 预测模式 | 适合场景 |
|---|---|---|
| 4×4 块 | 9 种预测方向：0 垂直、1 水平、2 DC 平均、3~8 斜向 |
纹理复杂、边缘变化多的小区域 |
| 16×16 块 | 4 种预测方向：垂直 / 水平 / DC / Plane | 大面积平坦区域，模式少、开销低 |
编码器真正做的是 Mode Decision：把可选方向都试一遍，选择"预测后残差最小、码率代价最低"的模式。
2.2 H.265
H.265 的核心变化是：预测方向更多、块更大，所以平坦区域能用更少码率表达。
| 对比项 | H.264 | H.265 | 影响 |
|---|---|---|---|
| 帧内预测方向 | 9 种 | 35 种 | 方向更细，边缘 / 纹理预测更准 |
| 最大块大小 | 16×16 | 64×64 | 大块平坦区域更省码率 |
| 压缩收益 | 基准 | 更高 | 同等主观画质下码率更低 |
一句话记忆：H.265 用"更多方向 + 更大块"换来更好的预测，从而减少残差、节省码率。
3. 帧间预测 (Inter)
3.1 运动估计 (ME)
当前块 vs 参考帧 :
在参考帧中找"最像"的块
→ 运动矢量 (MV)
→ 残差 (差值)
搜索算法 :
全搜索 (FS): 最准, 最慢
钻石搜索 (DIA)
六边形 (HEX)
EPZS (x264 推荐)
UMH (x265)
3.2 子像素精度
H.264 : 1/4 pixel (插值 6-tap 滤波器)
H.265: 1/4 pixel (8-tap 滤波器)
精度越高, 压缩越好但越慢
3.3 多参考帧
| 项 | 内容 |
|---|---|
| H.264 | 最多 16 个参考帧 |
| H.265 | 最多 16 个 |
| x264 默认 | ref=3 |
4. 变换 + 量化
4.1 整数 DCT
H.264 :
4×4, 8×8 整数 DCT
H.265 :
4×4, 8×8, 16×16, 32×32
→ 大块更高效
DST (Discrete Sine Transform) :
H.265 帧内 4×4 块用 DST (亮度)
比 DCT 更适合帧内
4.2 量化
量化决定"保留多少细节"：数值越大，码率越小，但画质损失越明显。
| 参数 | 范围 / 推荐 | 含义 | 画质影响 |
|---|---|---|---|
| QP（Quantization Parameter） | 0~51 |
编码标准里的量化参数 | QP 越大，压缩越狠，画质越差 |
QP = 0 |
无损 | 基本不丢信息 | 码率极高 |
QP ≈ 22 |
高质量 | 常见高画质档 | 细节保留较多 |
QP ≈ 28 |
一般质量 | 常见折中档 | 码率明显下降 |
QP ≈ 35 |
低质量 | 强压缩 | 容易出现块效应 / 细节糊掉 |
| CRF（Constant Rate Factor） | 22~28 |
x264 推荐的恒定质量控制方式 | 适合大多数离线转码场景 |
调参直觉：想要体积小就提高 QP / CRF，想要画质好就降低 QP / CRF。
5. 熵编码
5.1 CABAC (Context-Adaptive Binary Arithmetic Coding)
H.264 main 以上, H.265 全用
原理 :
根据前文上下文, 调整概率
→ 出现频繁的符号用更短的码
特点 :
压缩率: 比 CAVLC 高 10-15%
速度: 比 CAVLC 慢
5.2 CAVLC
CAVLC 是 H.264 Baseline 常见的熵编码方式，特点是兼容性好、速度快，但压缩率不如 CABAC。
| 项 | CAVLC | CABAC |
|---|---|---|
| 典型使用 | H.264 Baseline / 老设备兼容 | H.264 Main 及以上、H.265 默认 |
| 压缩率 | 较低 | 更高，通常比 CAVLC 省 10~15% 码率 |
| 速度 | 更快 | 更慢，计算复杂度更高 |
| x264 参数 | --no-cabac |
--cabac，默认开启 |
| 适合场景 | 老设备、低复杂度、兼容优先 | 画质 / 码率优先的主流场景 |
一句话记忆：CAVLC 是"快但压缩差一点"，CABAC 是"慢一点但更省码率"。
6. 码率控制 (Rate Control)
6.1 三种模式
CBR (Constant Bit Rate) :
恒定码率, 直播用
画质波动大
VBR (Variable Bit Rate) :
可变码率, 点播用
动态场景给高码率, 静止低
画质均衡
CRF (Constant Rate Factor) :
恒定质量, x264 推荐
画质恒定, 文件大小不固定
6.2 x264 参数
| 用途 | 命令 |
|---|---|
| CRF 模式 (推荐) | ffmpeg -i input.mp4 -c:v libx264 -crf 23 output.mp4 |
| CBR | ffmpeg -i input.mp4 -c:v libx264 -b:v 2M -minrate 2M -maxrate 2M -bufsize 2M output.mp4 |
| VBR (2-pass) | ffmpeg -i input.mp4 -c:v libx264 -b:v 2M -pass 1 -f null /dev/null |
| VBR (2-pass) | ffmpeg -i input.mp4 -c:v libx264 -b:v 2M -pass 2 output.mp4 |
7. 后处理: 去块滤波
量化导致块边界不连续
→ Deblocking Filter (DBF)
H.264 : 帧间循环
H.265 :
DBF + SAO (Sample Adaptive Offset)
SAO 进一步去除振铃
8. x264 编码流程
x264_encoder_encode() 可以理解成"读帧 → 预分析 → 编码 → 输出 NAL"的流水线：
| 阶段 | 模块 / 动作 | 主要工作 | 产物 |
|---|---|---|---|
| 1 | 读入 frame |
接收输入图像帧，准备进入编码队列 | 原始输入帧 |
| 2 | lookahead |
做 B 帧决策、场景切换检测、mb-tree 分析 |
帧类型和复杂度预估 |
| 3.1 | analyse |
选择帧内 / 帧间模式 | 最优预测模式 |
| 3.2 | me 运动估计 |
在参考帧里找最像的块 | 运动矢量 MV + 残差 |
| 3.3 | transform + quant |
变换到频域并量化 | 量化系数 |
| 3.4 | entropy |
CABAC / CAVLC 熵编码 | 压缩后的 bitstream |
| 3.5 | deblock |
去块滤波，减少块边界伪影 | 环路滤波后的参考帧 |
| 4 | 输出 NAL 单元 | 封装成 H.264 NAL | 可写入码流 / 容器的数据 |
x264 源码主入口：encoder/encoder.c。
一句话记忆：x264 的主流程就是先决定"怎么预测"，再计算"残差怎么压"，最后输出 NAL。
9. 编码器复杂度对比
单 frame 1080p 30fps 编码耗时 (现代 CPU 单线程):
| 项 | 内容 |
|---|---|
| H.264 x264 ultrafast | ~5ms |
| H.264 x264 medium | ~15ms |
| H.264 x264 veryslow | ~80ms |
| H.265 x265 medium | ~50ms |
| H.265 x265 slow | ~150ms |
| AV1 SVT-AV1 medium | ~200ms |
| AV1 libaom-av1 | ~1000ms ⛔ |
10. 实战: 不同 preset 对比
原始: 1080p 30fps 60 秒 H.264 → H.265
| 项 | 说明 |
|---|---|
| preset | 速度 码率 画质 (VMAF) |
| 项 | 说明 |
|---|---|
| ultrafast | 5x 2.5M 88 |
| fast | 2x 2.0M 90 |
| medium | 1x 1.8M 92 ← 推荐 |
| slow | 0.5x 1.7M 93 |
| veryslow | 0.2x 1.6M 94 |
结论: medium 是性价比最高的 preset.
11. 总结
五大块:
帧间/内决策 + 运动估计 + 变换量化 + 熵编码 + 码率控制
调参顺序 (x264):
- preset (medium 起步)
- crf (23-28)
- tune (film/animation/grain/...)
- profile (high 通常)
- level (4.1 1080p, 5.1 4K)
金句: 编码器内部是"压榨每一个比特"的艺术------同样的 1080p 视频, x264 能省到 2 Mbps, x265 能省到 1 Mbps, AV1 能到 0.7 Mbps. 这背后是无数算法上的精雕细琢.
