一、项目概述
本项目实现了一个基于 Mask R-CNN 深度学习模型的药片缺陷检测系统，能够自动识别和定位药片表面的污染（contamination）和裂纹（crack）两类缺陷。系统提供了完整的训练流程、GUI 可视化界面和推理工具，适用于药品质量检测场景。
二、系统架构
2-1 核心技术栈
- 深度学习框架: PyTorch + torchvision
- 模型架构: Mask R-CNN (ResNet-50-FPN backbone)
- 数据增强: Albumentations
- 界面开发: PyQt5
- 预训练权重: COCO 数据集
2-2 数据集结构
python
magnesium/
├── train/
│ ├── images/ # 420 张训练图片
│ └── labels/ # LabelMe JSON 标注
├── val/
│ ├── images/ # 86 张验证图片
│ └── labels/
└── test/
├── images/ # 7 张测试图片
└── labels/数据集包含两类缺陷：
- 污染 (contamination): 药片表面异物
- 裂纹 (crack): 药片表面裂痕
三、核心技术实现
3-1 数据预处理
LabelMe JSON 标注解析系统使用 OpenCV 将多边形标注转换为实例分割 mask：
python
def _polygon_to_mask(self, points, img_shape):
"""将多边形顶点转换为二值 mask"""
mask = np.zeros(img_shape, dtype=np.uint8)
points_array = np.array(points, dtype=np.int32)
cv2.fillPoly(mask, [points_array], 1)
return mask3-2 数据增强策略
使用 Albumentations 库进行多样化增强：
python
def get_train_transforms():
return A.Compose([
A.HorizontalFlip(p=0.5),
A.VerticalFlip(p=0.5),
A.Rotate(limit=15, p=0.5),
A.RandomBrightnessContrast(p=0.3),
A.GaussianBlur(blur_limit=3, p=0.2),
A.Normalize(mean=[0.485, 0.456, 0.406],
std=[0.229, 0.224, 0.225]),
ToTensorV2()
], bbox_params=A.BboxParams(format='pascal_voc', label_fields=['labels']))3-3 模型设计
Mask R-CNN 架构
python
def get_model_maskrcnn(num_classes, pretrained=True, trainable_backbone_layers=3):
"""构建 Mask R-CNN 模型"""
# 加载预训练模型
model = torchvision.models.detection.maskrcnn_resnet50_fpn(
pretrained=pretrained,
trainable_backbone_layers=trainable_backbone_layers
)
# 替换分类头（3 类：背景 + 污染 + 裂纹）
in_features = model.roi_heads.box_predictor.cls_score.in_features
model.roi_heads.box_predictor = FastRCNNPredictor(in_features, num_classes)
# 替换 mask 预测头
in_features_mask = model.roi_heads.mask_predictor.conv5_mask.in_channels
model.roi_heads.mask_predictor = MaskRCNNPredictor(
in_features_mask, 256, num_classes
)
return model架构特点：
- 骨干网络：ResNet-50 + FPN（特征金字塔网络）
- RPN（区域提议网络）生成候选框
- RoI Align 提取精确特征
- 双分支输出：边界框分类 + 实例分割 mask
四、 训练策略
4-1 验证损失计算
Mask R-CNN 在 eval() 模式下只返回预测结果，无法获取损失。解决方案是在验证时保持 train() 模式，但禁用梯度计算：
python
def validate_one_epoch(model, data_loader, device, epoch, total_epochs):
"""验证一个 epoch"""
model.train() # 保持 train 模式以计算 loss
total_loss = 0.0
with torch.no_grad(): # 不计算梯度
for images, targets in data_loader:
images = [img.to(device) for img in images]
targets = [{k: v.to(device) for k, v in t.items()} for t in targets]
# 计算损失（模型在 train 模式下才返回 loss_dict）
loss_dict = model(images, targets)
losses = sum(loss for loss in loss_dict.values())
total_loss += losses.item()
return total_loss / len(data_loader)4-2 训练配置
python
优化器: SGD (momentum=0.9, weight_decay=0.0005)
学习率: 0.003
调度器: CosineAnnealingLR
批次大小: 2
训练轮数: 24
可训练 backbone 层数: 3五、 GUI 可视化系统
实现了功能完整的 PyQt5 训练界面：

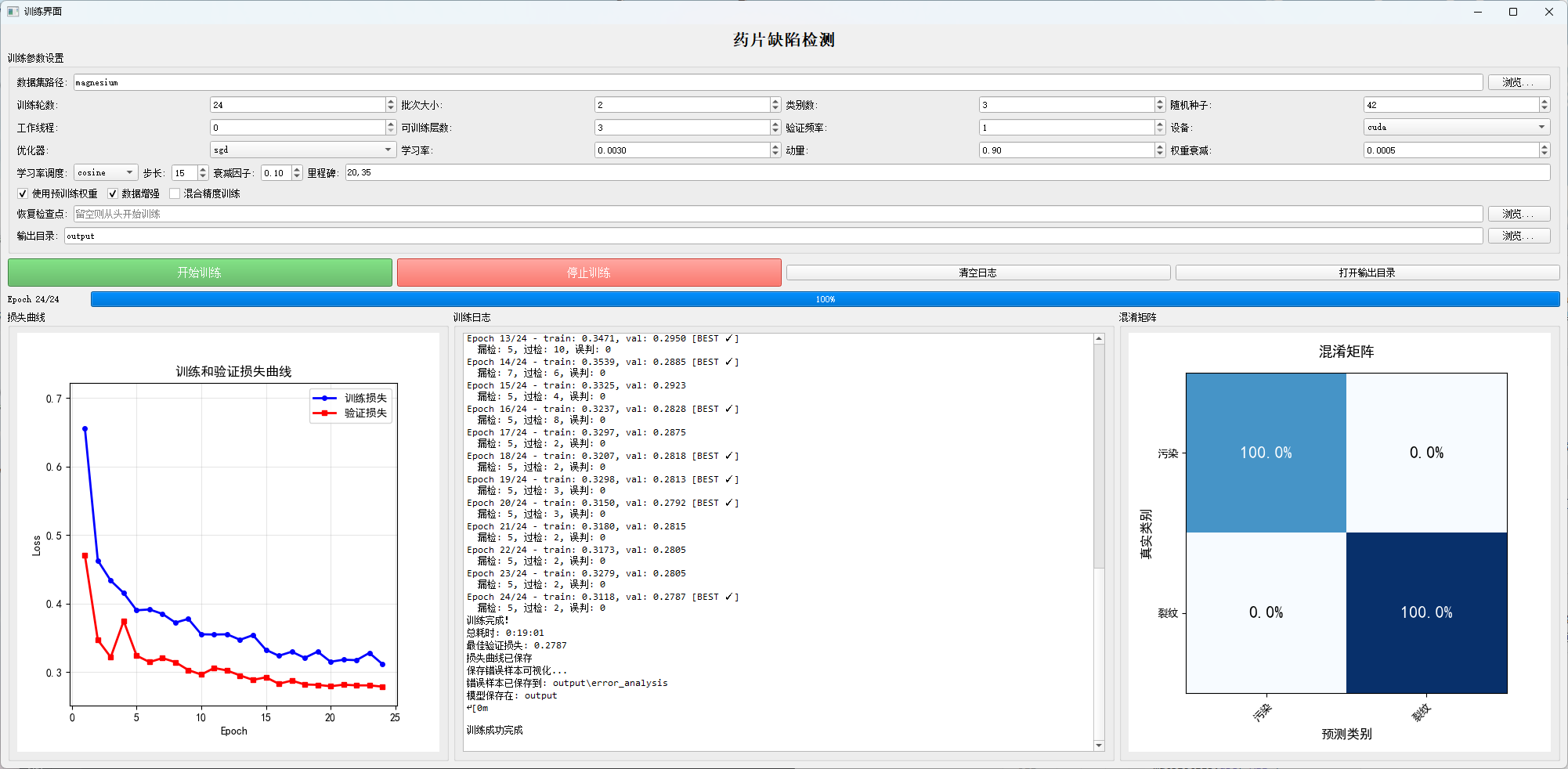

图5-1 训练界面
系统界面包含：
- 参数配置区：学习率、批次大小、训练轮数等超参数设置
- 训练控制：开始/停止按钮、进度条
- 实时日志：显示训练过程输出
- 损失曲线：动态更新训练和验证损失
- 混淆矩阵：实时展示分类性能
核心实现使用多线程避免界面卡顿：
python
class TrainingThread(QThread):
"""训练线程"""
output_signal = pyqtSignal(str)
progress_signal = pyqtSignal(int, int)
loss_signal = pyqtSignal(float, float)
finished_signal = pyqtSignal(bool, str)
def run(self):
# 启动训练子进程
self.process = subprocess.Popen(
self.command,
stdout=subprocess.PIPE,
stderr=subprocess.STDOUT,
text=True, encoding='utf-8'
)
# 解析输出流，发送信号更新界面
for line in iter(self.process.stdout.readline, ''):
if 'Epoch' in line:
self.progress_signal.emit(current_epoch, total_epochs)
self.output_signal.emit(line)六、缺陷检测推理
6-1 NMS 去重机制
推理时使用非极大值抑制（NMS）去除重复检测框：
python
# 推理时使用 NMS 去除重复检测框
nms_keep = torchvision.ops.nms(
boxes,
scores,
iou_threshold=0.5
)
boxes = boxes[nms_keep]
scores = scores[nms_keep]
labels = labels[nms_keep]
masks = masks[nms_keep]七、可视化结果

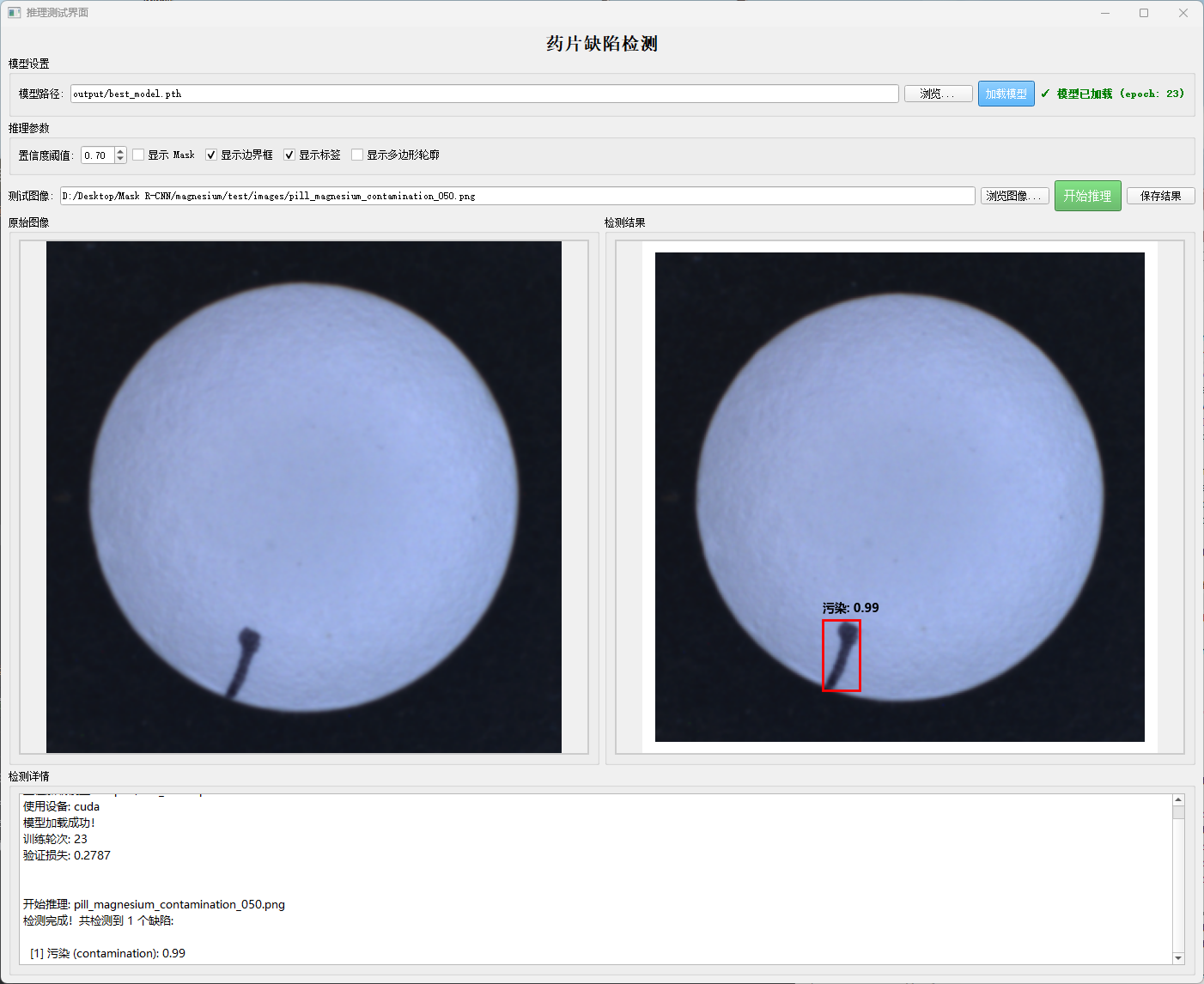

图7-1 污染检测（边界框）

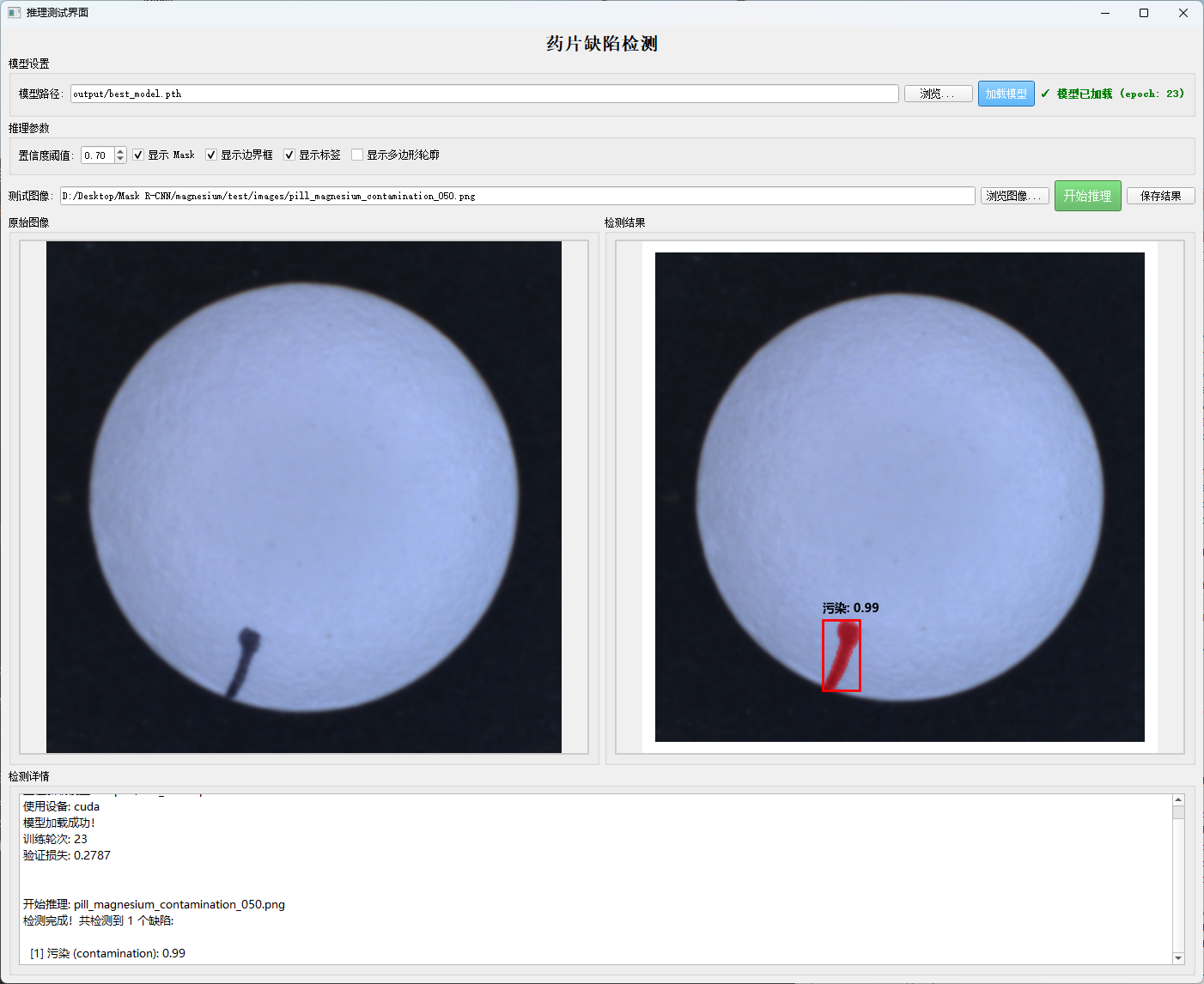

图7-2 污染检测（mask）
系统在检测到药片表面的污染缺陷后，同时输出：
- 红色边界框标注缺陷位置
- 红色 mask 标注缺陷精确轮廓
- 置信度分数（0.99 表示 99% 确信度）
图7-3 污染检测（轮廓）
图7-4 污染检测（填充 mask）
使用 skimage.measure.find_contours 提取 mask 轮廓：
python
from skimage import measure
# 提取轮廓
contours = measure.find_contours(mask, 0.5)
for contour in contours:
plt.plot(contour[:, 1], contour[:, 0], linewidth=2, color='red')

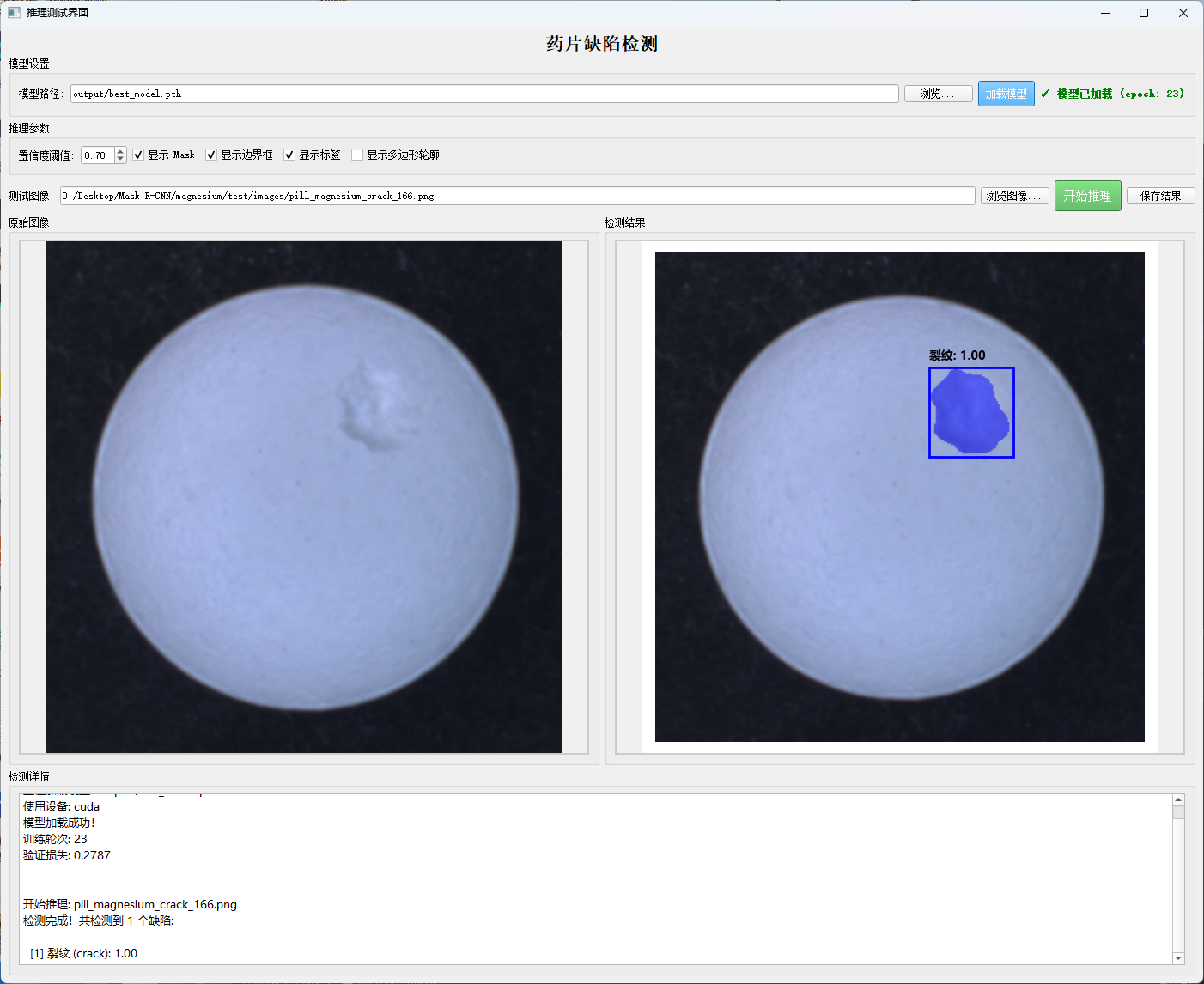

图7-5 裂纹检测
裂纹缺陷检测结果，蓝色区域表示检测到的药片表面裂纹，边界框和置信度 1.00 表示模型对该检测非常确定。
八、训练结果分析
8-1 损失曲线

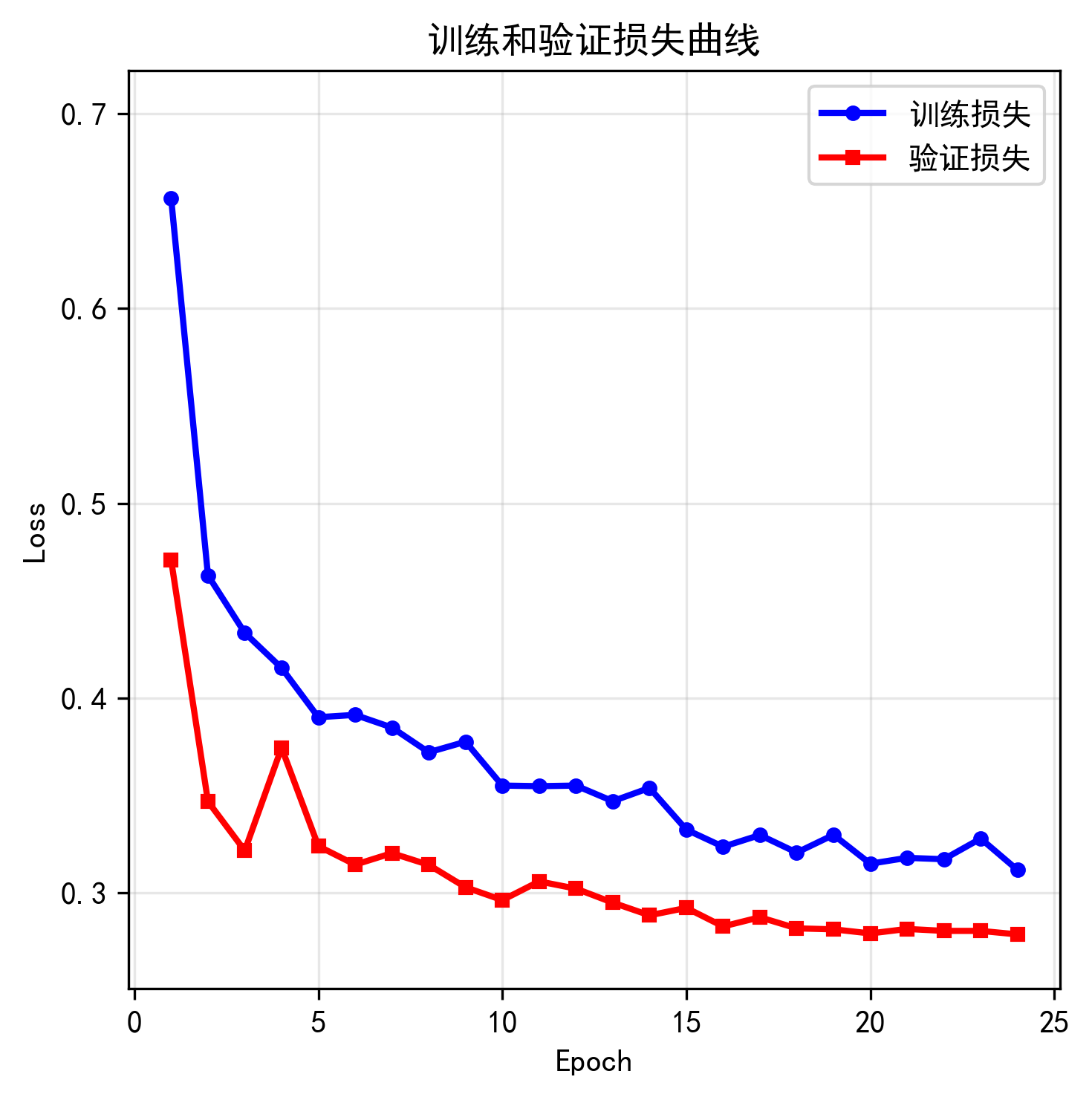

图8-1 损失曲线
系统自动生成训练和验证损失曲线，展示模型收敛过程：
python
def plot_loss_curve(train_losses, val_losses, output_path):
"""绘制损失曲线"""
plt.figure(figsize=(10, 6))
epochs = range(1, len(train_losses) + 1)
plt.plot(epochs, train_losses, 'b-', label='训练损失', linewidth=2)
plt.plot(epochs, val_losses, 'r-', label='验证损失', linewidth=2)
plt.xlabel('训练轮次 (Epoch)', fontsize=12)
plt.ylabel('损失值 (Loss)', fontsize=12)
plt.title('训练和验证损失曲线', fontsize=14, fontweight='bold')
plt.legend()
plt.grid(True, alpha=0.3)
plt.savefig(output_path, dpi=300)九、性能指标
最优训练结果（lr=0.003, cosine scheduler, 24 epochs）：
- 训练时间: 16 分 36 秒
- 最佳验证损失: 0.2740（第 21 轮）
- 训练损失: 0.7505 → 0.3062
- 模型参数量: 约 4400 万（44M）
- 可训练参数: 约 3500 万
十、错误分析
系统实现了完整的错误分析功能：
python
def analyze_detection_errors(model, data_loader, device):
"""分析检测错误并生成混淆矩阵"""
error_stats = {
'missed': 0, # 漏检：真实缺陷未检测到
'false_positive': 0, # 过检：误报的缺陷
'misclassified': 0 # 误判：类别错误
}
# 计算 IoU 匹配
for pred_box, gt_box in zip(pred_boxes, gt_boxes):
iou = compute_iou(pred_box, gt_box)
if iou >= iou_threshold:
if pred_label != gt_label:
error_stats['misclassified'] += 1
else:
error_stats['false_positive'] += 1
return error_stats错误样本自动保存到 output/error_analysis/ 目录，便于后续分析优化。
十一、项目文件结构
python
Mask R-CNN/
├── dataset.py # 数据集加载和预处理
├── model.py # Mask R-CNN 模型定义
├── train.py # 命令行训练脚本
├── train_gui.py # GUI 训练界面（PyQt5）
├── visualize.py # 推理和可视化工具
├── utils.py # 工具函数（checkpoint、seed 等）
├── requirements.txt # 依赖包列表
├── magnesium/ # 数据集目录
└── output/ # 训练输出
├── best_model.pth # 最佳模型权重
├── final_model.pth # 最终模型权重
├── loss_curve.png # 损失曲线图
├── confusion_matrix.png # 混淆矩阵
├── training_log.txt # 训练日志
└── error_analysis/ # 错误样本分析
├── missed_detection/
├── false_positive/
└── misclassified/十二、总结
项目实现了一个功能完整的药片缺陷检测系统，结合了深度学习的强大性能和工程化的实用性。通过 Mask R-CNN 模型，系统能够精确定位和分割药片表面的污染和裂纹缺陷，验证集损失达到 0.2740，展现了良好的检测性能。GUI 界面和详细的错误分析功能使得系统易于使用和优化，适合在实际药品质量检测场景中应用。
