支持 Modbus TCP / UDP / SNMP 的温湿度采集节点：协议选型与对接经验
1

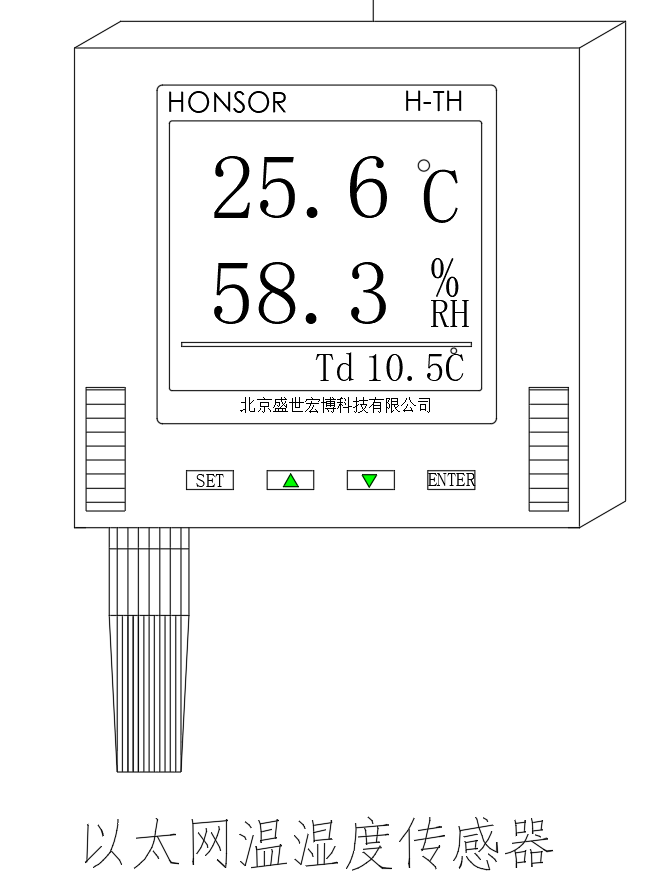

在上篇讨论 POE 供电与硬件架构的基础上，本文聚焦"节点对外说什么语言"的问题。一个成熟的以太网温湿度变送器，往往同时内置 Modbus TCP、UDP 私有协议、SNMP 三种通信能力。这并非功能堆砌，而是为了适配不同层级系统的"语言习惯"。
1
本文结合智慧档案馆、机房动环、工业 SCADA 等场景，从协议本质差异、选型决策树、对接踩坑经验三个维度展开。
1
一、三种协议的本质差异

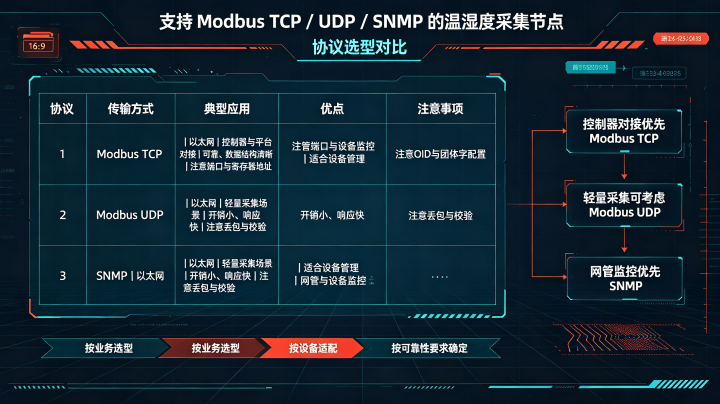

先通过一张对比表建立认知框架：
| 维度 | Modbus TCP | UDP 私有协议 | SNMP |
|---|---|---|---|
| 设计初衷 | 工业现场总线向以太网的延伸 | 轻量级、低延迟私有通信 | 网络设备管理与监控 |
| 传输层 | TCP（面向连接，可靠） | UDP（无连接，不可靠但快） | UDP |
| 数据模型 | 寄存器（4x/3x 保持/输入寄存器） | 自定义二进制帧 | MIB（OID 树状结构） |
| 交互方式 | 主从问答（Client/Server） | 主动上报 / 被动应答 | Get/Set/Trap（轮询+陷阱） |
| 典型应用 | PLC、SCADA、组态软件（WinCC/Intouch） | 厂商私有平台、边缘计算网关 | 动环监控（NMS）、IT 资产管理系统 |
| 配置复杂度 | 中（需配置 IP、端口、寄存器地址） | 低（通常自动发现或简单配置） | 高（需加载 MIB 文件，理解 OID） |
一句话总结：
-
Modbus TCP 是给"工控系统"读的；
-
UDP 是给"自家平台"快速吃的；
-
SNMP 是给"IT 运维系统"管的。
1
二、协议选型决策树
在智慧档案馆一体化平台设计中，应根据接入系统的类型决定启用哪种协议：
场景 1：对接 SCADA / 三维可视化 / 组态软件
-
首选：Modbus TCP
-
理由：几乎所有工业组态软件（如力控、组态王、WinCC）原生支持 Modbus TCP 驱动。
-
配置要点：
-
固定节点 IP 与端口（默认 502）；
-
映射温湿度值到标准寄存器（如 40001=温度×10，40002=湿度×10）；
-
提供 Excel 格式的寄存器点表，降低集成门槛。
0
场景 2：对接动环监控 / IT 网管系统（NMS）
-
首选：SNMP
-
理由：动环系统（如华为 eSight、Zabbix）习惯通过 SNMP 轮询网络节点。
-
配置要点：
-
提供标准 MIB 文件（.mib），定义 OID（如 .1.3.6.1.4.1.xxxx.1.1 = 温度）；
-
启用 SNMP Trap，当温湿度越限时主动向 NMS 推送告警，而非等待轮询；
-
设置 Read-Only Community String，避免误操作。
场景 3：对接自研数据中台 / 边缘计算网关
-
首选：UDP 私有协议 / MQTT over TCP
-
理由：私有协议包头部小，解析快，适合高并发上报。
-
配置要点：
-
定义紧凑的二进制帧结构（头+长度+数据+CRC）；
-
实现主动上报机制：节点按设定频率（如 30s）向服务器 IP:Port 发送数据，减轻服务器轮询压力；
-
服务器端需做丢包补偿逻辑（如缓存最近 3 个点，补传机制）。
场景 4：混合对接（最普遍）
-
策略：三协议并行
-
架构：
-
底层统一采集温湿度；
-
中间层协议栈解耦，通过任务调度分别响应 TCP 连接、UDP 报文和 SNMP 请求；
-
上层通过配置文件（Web 页面）开启/关闭特定协议端口。
三、对接中的典型踩坑与解决方案
坑 1：Modbus TCP 的"字节序"与"缩放因子"
-
现象：SCADA 读到的温度是 285 而不是 28.5。
-
原因：寄存器存储的是整数，需约定缩放因子（如 ×10 或 ×100）；同时需注意 Big-Endian / Little-Endian 转换。
-
对策：
-
在寄存器点表中明确标注：Temp = Reg40001 × 0.1 ℃；
-
若支持，启用 IEEE 754 浮点格式（占用 2 个寄存器），彻底避免精度损失。
坑 2：SNMP OID 树设计混乱
-
现象：集成商抱怨"找不到温湿度节点"。
-
原因：OID 定义不规范，或未提供配套的 MIB 文件。
-
对策：
-
遵循结构：iso(1).org(3).dod(6).internet(1).private(4).enterprises(1).{企业OID}.{产品系列}.{对象类型}.{实例}；
-
必须提供编译通过的 MIB 文件，并在文档中给出关键 OID 速查表。
坑 3：UDP 丢包导致数据断档
-
现象：平台端偶尔丢失数据，但节点日志显示已发送。
-
原因：交换机 QoS 策略丢弃 UDP 包，或服务器 Socket 缓冲区满。
-
对策：
-
节点端：实现简单的 ACK 确认机制（应用层），未收到 ACK 则缓存重发；
-
平台端：提升 UDP 接收缓冲区大小，采用多线程队列处理数据。
坑 4：多协议并发的资源冲突
-
现象：同时开启 Modbus TCP 和 SNMP 时，节点偶发死机。
-
原因：低端 MCU 资源有限，TCP/IP 栈与 SNMP 代理抢占内存。
-
对策：
-
硬件选型时预留资源（RAM ≥ 64KB）；
-
软件上优化任务优先级：TCP 接收 > UDP 处理 > SNMP 响应；
-
限制 SNMP 轮询频率（如 ≥ 5s），避免频繁遍历 MIB 树。
四、在一体化平台中的最佳实践
在智慧档案馆项目中，推荐采用以下"双通道"策略：
- 主通道（实时数据）：
-
节点通过 UDP 私有协议 主动上报至边缘网关；
-
网关进行协议转换，将数据封装为 MQTT 消息推送到数据中台。
- 辅通道（资产管理与告警）：
-
动环系统通过 SNMP 定期轮询节点状态（在线/离线、设备描述）；
-
越限告警通过 SNMP Trap 直接推送到告警中台。
- 兼容通道（可视化）：
- Modbus TCP 仅作为备用接口，供三维可视化或旧版 SCADA 系统读取，不承载高频写操作。
这种架构既保证了数据的实时性与低延迟，又满足了 IT 系统的标准化管理需求，同时兼容了传统工控软件的接入习惯。
五、小结
支持多协议的温湿度采集节点，本质上是"边缘侧的翻译官"。设计的核心不在于支持多少种协议，而在于清晰界定每种协议的适用边界，并通过标准化的数据映射（寄存器、OID、JSON 键值）屏蔽底层差异。
设计 Checklist：
-
提供清晰的寄存器点表（Modbus TCP）
-
提供编译通过的 MIB 文件（SNMP）
-
定义紧凑且带 CRC 的 UDP 帧结构
-
实现应用层 ACK 或缓存重传机制
-
预留 Web 配置页，支持协议开关与参数配置
💡 经验之谈：永远不要指望集成商去猜你的数据格式。 一份详尽的协议对接文档，比多写一千行代码更能决定项目的交付速度。
