数据中心列间微环境监控：为什么我在机柜内部署了带大屏显示的以太网温湿度变送器？
在数据中心动环监控设计中，常见的误区是"重机房整体、轻机柜内部"。然而，大量机房故障并非源于整体温湿度超标，而是机柜内部局部热点（Hot Spot）或进风温度失控。在机柜内部署带本地大屏显示的以太网温湿度变送器，不是为了"好看"，而是为了在边缘侧构建一个可视、可判、可联动、可审计的微环境闭环。
0
- 核心动因：解决"平均温度"的欺骗性
机房级传感器只能反映冷通道平均温度，无法暴露机柜内的真实热分布：
-
局部热点：服务器高负载、风道堵塞或盲板缺失，会导致机柜中上部温度比冷通道平均温度高 5~8℃。
-
进风风险：ASHRAE 标准关注的是服务器进风温度。如果仅监测回风，无法及时发现空调送风不足或气流组织失效。
-
盲板效应：缺失的盲板会导致热空气回流，此时机房温度正常，但机柜内部进风温度已超限。
在机柜内部署带大屏的变送器，能够实时显示服务器进风侧（前门中上部）的真实温度，将监控视角从"环境"下沉到"设备入口"。
0
- 大屏显示的工程价值：边缘侧态势感知
以太网传输解决了数据上云的问题，但无法解决现场运维的"最后一米"问题。大屏的核心价值在于边缘可视化：
-
现场快速核验：运维人员巡检时，无需携带笔记本或登录平台，扫一眼大屏即可确认当前读数。这能有效区分"传感器漂移"与"真实温升"，避免误判。
-
故障即时定位：当空调失效或风机停转，机柜内温度会迅速上升。大屏提供的即时读数，比平台告警快一个采集周期（通常 5~30 秒），为紧急处置争取时间。
-
消除盲区：在断网或平台宕机极端情况下，大屏是唯一的本地数据源，确保监控不"失明"。
-
合规性展示：对于客户参观或审计检查，物理大屏上的实时合规读数（如 22℃），比远程截图更具说服力。
添加图片注释，不超过 140 字（可选）

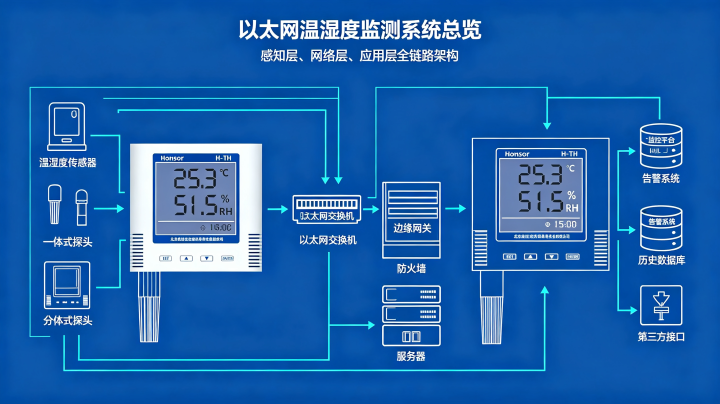

- 以太网接入与 Modbus TCP 的数据治理
选择"以太网+Modbus TCP"而非传统的 RS485，是为了解决机柜内高密度部署的数据瓶颈：
-
确定性轮询：Modbus TCP 基于 TCP/IP 协议栈，在局域网内具备更高的传输确定性和更低的误码率。相比 RS485 的轮询阻塞，以太网支持多平台并发读取。
-
数据质量戳：变送器通过大屏或寄存器输出数据质量状态（如"正常"、"校准中"、"传感器故障"、"通信中断"）。当大屏显示"----"或闪烁时，平台同步收到质量戳，避免将无效数据入库。
-
边缘阈值显示：大屏通常支持显示设定的高温/高湿阈值。运维人员可直观看到当前值与阈值的差距（余量），便于容量规划。
- 安装位置与气流组织的耦合
带大屏变送器的安装位置必须遵循热力学逻辑，而非随意固定：
-
进风侧（冷通道）：安装在机柜前门内侧中上部（距地面 1.5~1.8m）。这是服务器进风口的核心区域，最能代表设备吸入空气的温度。
-
避开直射：严禁安装在服务器出风口（热通道）或正对 PDU 散热孔，否则读数虚高。
-
气流可视：大屏朝向冷通道内侧，确保运维人员在冷通道内行走时，视线能自然捕捉到读数。
-
分体部署：对于封闭冷通道，建议采用"分体式"------探头深入冷通道内部，主机及大屏固定在机柜前门横梁上，兼顾测量准确性与读数可视性。

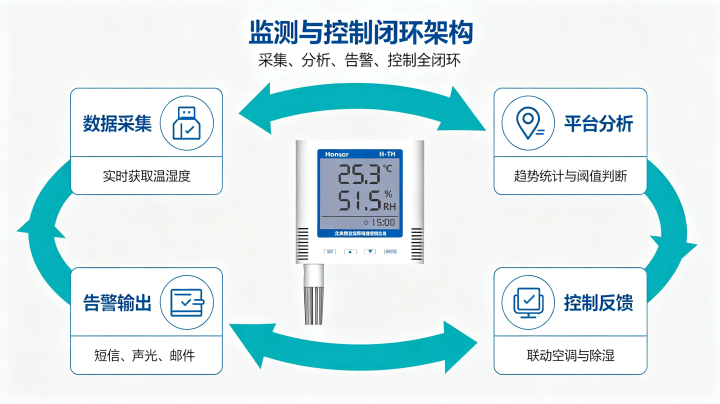

- 联动闭环：从"看见"到"控制"
大屏不仅是显示器，更是边缘联动的触发器：
-
本地声光告警：当温度超过阈值（如 27℃），大屏变色（绿转红）并触发本地蜂鸣器。这种物理告警在嘈杂机房中比平台弹窗更有效。
-
继电器干接点输出：变送器内置继电器，当本地判定温度越限时，直接输出干接点信号至机柜顶部的警示灯或独立的声光报警器，无需等待平台指令。
-
空调联动：在高级应用中，机柜内的以太网变送器可作为 BACnet/IP 或 Modbus TCP 服务器，允许精密空调直接读取机柜进风温度，实现"机柜温度优先"的制冷逻辑，而非传统的"回风温度控制"。
- 选型与实施要点
-
显示类型：优先选择高亮 LED 或 OLED 显示屏，确保在机柜内低光照环境下清晰可见，且具备宽温（-20~70℃）特性。
-
防护等级：机柜内部虽无淋水，但存在灰尘和电磁干扰，建议选择 IP30 以上金属外壳，具备良好的 EMC 抗扰度。
-
供电冗余：推荐采用 PoE 供电，简化布线；关键机柜建议选用支持 PoE + DC 12V 双输入的型号，防止交换机故障导致监控盲区。
-
协议一致性：确保变送器支持标准的 Modbus TCP 寄存器映射，便于接入 DCIM 或动环平台，无需定制开发。
- 小结
在数据中心机柜内部署带大屏的以太网温湿度变送器，本质上是将监控的决策点前移。它利用大屏解决了边缘侧的可视化问题，利用以太网解决了数据的高频采集与确定性传输问题，利用边缘计算解决了联动的实时性问题。
这不仅是增加了一个传感器，而是构建了一个"现场可视---平台可管---边缘可控"的微环境监控闭环，是数据中心从"环境监控"走向"设备保护"的关键一步。
