延续智慧档案馆一体化管控平台的系列技术脉络，本篇把视角拉回到最底层的物理节点------一台工业级以太网温湿度传感器（或称以太网温湿度变送器）内部究竟由什么构成，它的通信协议如何在片内落地，硬件又该如何取舍。
一、节点硬件架构全景拆解
一个典型的工业环境感知节点，从外到内可拆为四层：
- 感知层（Sensing Layer）
-
数字温湿度芯片：SHT30 / SHT31 / SHT35 / HDC1080，通过 I²C 输出，精度通常 ±0.2℃ / ±1.5%RH。
-
探头形态：一体式或分体探头，分体探头经屏蔽线延展，避开热风直吹面。
-
模拟前端：电容式湿敏 + NTC/铂电阻，经信号调理、16bit ADC 量化后送 MCU。
- 计算层（Compute Layer）
- 主控 MCU：Cortex-M4/M33 级（如 STM32F4/GD32），职责包括： I²C 读取原始值 → 温度补偿线性化 → 滑动/中值滤波 写入本地保持寄存器、维护 RTC 与循环存储 运行轻量协议解析与边缘阈值判断
- 网络层（Network Layer）
两种主流实现路径：
-
方案A：MCU 内置 MAC + 外置 PHY 组件：STM32F407（带以太网MAC）+ LAN8720A / DP83848（PHY） 协议栈：LwIP 或 FreeModbus-TCP，跑在 MCU 内部 特点：灵活、可控，但固件调试成本较高
-
方案B：硬件协议栈芯片（如 W5500） MCU 通过 SPI 与 W5500 通信，TCP/UDP/ICMP 由芯片硬件完成 特点：MCU 负载极低、连接稳定，适合数据量小的传感节点 限制：并发 Socket 数有限（通常 ≤8）
添加图片注释，不超过 140 字（可选）

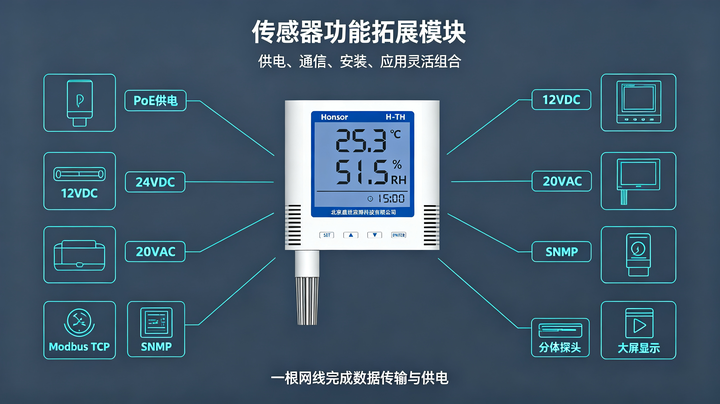

- 供电与物理层

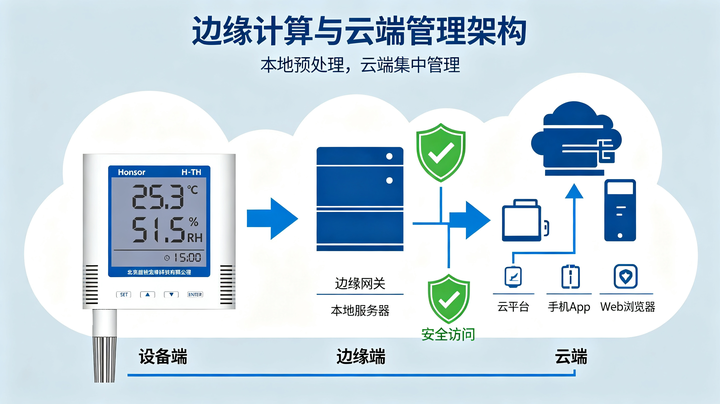

添加图片注释，不超过 140 字（可选）
-
RJ45 + 网络变压器：10/100M 自适应，隔离防雷
-
PoE PD 模块：兼容 IEEE 802.3af，整机功耗 ≤1.8W
-
宽压DC备选：9--36V 输入，带防反接与电源隔离
-
外壳防护：ABS/PC 或金属壳体，IP65--IP67，内置 ePTFE 透气阀
二、通信协议在节点内的实现
工业以太网温湿度节点通常并行支持多协议，但片内实现重心各异。
- Modbus TCP：工业"普通话"
-
端口：502，基于 TCP 长连接
-
报文结构：7 字节 MBAP 头 + PDU（功能码+寄存器地址+数据）
-
寄存器映射范式： 40001：温度（Int16，×10 存储，如 256 = 25.6℃） 40002：湿度（Int16，×10） 40003：设备状态字（位0=故障，位1=告警）
-
节点侧实现： MCU 周期性采样并刷新 holding register 数组 网络层监听 502 端口，解析 MBAP+PDU 功能码 0x03/0x04 读寄存器，0x06/0x10 写阈值 TCP 可靠性由底层协议栈保证，无需额外 CRC
- SNMP：IT 网管的"母语"
-
端口：UDP 161（查询）/ 162（Trap）
-
实现要点： 节点内置私有 MIB，定义温湿度 OID 树 支持 SNMP v2c/v3，团体名或加密鉴权 定时发送 heartbeat Trap，异常时主动上送 tempOverThreshold Trap
-
资源占用：仅需轻量 SNMP Agent，适合与 Modbus TCP 共存
- UDP / 私有 TCP（可选）
-
Modbus UDP：无连接、低延迟，适合边缘网关高频轮询
-
HTTP/JSON：内置轻量 Web Server，供配置与人工查看
-
MQTT：经网关或带联网 SoC 的节点直连腾讯云IoT等平台
- 协议调度边界
-
主数据通道：Modbus TCP（平台轮询）
-
事件通道：SNMP Trap（异常主动推送）
-
配置通道：HTTP 或 Modbus 写寄存器
-
并发约束：硬件协议栈芯片建议单节点维持 1--2 个 Modbus TCP 长连接 + 1 个 SNMP 监听即可
三、硬件实现的关键设计点
- MCU 与协议栈选型决策
|-------|--------------|------------------|
| 维度 | MCU+PHY+LwIP | W5500 硬协议栈 |
| 开发复杂度 | 高 | 低 |
| 协议灵活性 | 高 | 中 |
| 运行稳定性 | 依赖调优 | 硬件保障 |
| 适用规模 | 多协议高端节点 | 标准化传感节点 |
| 推荐场景 | 边缘网关、多协议变送器 | 纯 Modbus TCP 传感器 |
- 时钟与实时性
-
采样周期可配（1s--3600s），默认 5--30s
-
TCP Keep-Alive 维持长连接，避免频繁握手
-
看门狗独立计时，MCU 跑飞后自动复位并发送 coldStart Trap
- 数据质量与端侧校验
-
每次采样做物理极限过滤 + 变化率判断
-
输出带质量戳（GOOD / UNCERTAIN / BAD）
-
Flash 配置区带 CRC，上电自检不通过则回退默认值
- 断网缓存与补传
-
内置 4KB--数万条循环存储
-
网络中断时本地落盘，恢复后按时间戳顺序补传
-
平台侧依据设备采样时间戳去重，避免重复计数
- 工业环境适配
-
电源：PoE 或 12--48V 宽压，TVS + 磁珠滤波
-
通信：RJ45 带隔离变压器，ESD 防护 ≥8kV
-
结构：探针透气不进液，壳体满足库房"十防"要求
-
温度：整机工作 -40℃~+85℃，湿度 0--100%RH 无凝结

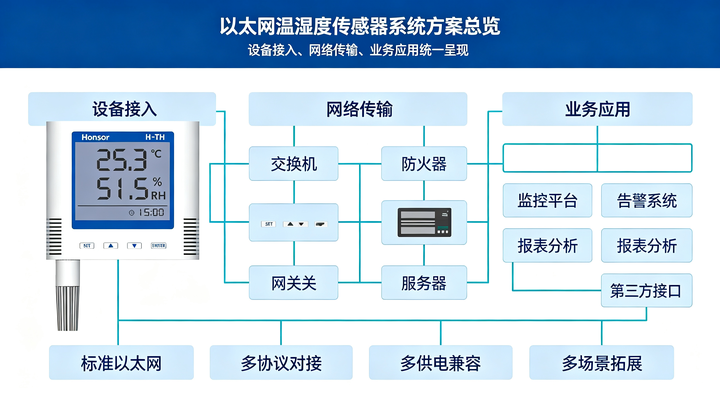

四、与一体化平台的对接映射
节点上线后，平台侧需完成三件事：
-
设备建模：绑定 device_id、IP、协议类型、寄存器点表
-
采集编排：Modbus TCP 周期轮询 + SNMP Trap 监听双通道
-
质量判定：以 Modbus 读数为主生判据，Trap 静默超时作辅证，结合 CRC 与端侧质量戳过滤坏点
💡 工程经验：节点固件中协议解析与采样任务解耦------采样定时器独立触发，网络任务仅负责读写寄存器镜像，可避免高并发查询导致采样抖动。
五、典型避坑清单
-
❌ 用裸模拟探头拉百米长线 → 应改为数字远端变送或4-20mA
-
❌ MCU 跑 LwIP 但未设 TCP 超时 → 连接泄漏致端口耗尽
-
❌ SNMP 与 Modbus 共用同一寄存器但未加锁 → 出现读写竞争
-
❌ PoE 预算按端口满算 → 应按实际峰值×余量系数规划
-
❌ 质量戳未在寄存器中点出 → 平台无法区分"坏值"与"真超限"
六、小结
工业环境感知节点的本质，是"传感+计算+工业以太网"的三层收敛：
-
硬件上，MCU/PHY/PoE/探头构成可长期运行的物理实体；
-
协议上，Modbus TCP 提供确定性数据通道，SNMP 补齐事件告警，HTTP/MQTT 衔接云边；
-
工程上，断网缓存、质量戳、端侧校验让数据在离开节点前就已"自证清白"。
理解这套拆解逻辑，才能在智慧档案馆、机房动环或医药冷库项目中，正确选型、合理规划并稳定运维每一个以太网温湿度感知节点。
