楼宇与厂房环境监测：多供电适配的RJ45温湿度探测器落地实践
添加图片注释，不超过 140 字（可选）
在楼宇（办公、商业、档案馆）与厂房（制造车间、仓储、洁净区）的环境监测场景中，监测点往往横跨弱电井、吊顶、机柜、产线控制柜、老旧库房等多种供电条件。传统单一供电的温湿度探头在这里会频繁遇到"有网口没电源"或"有电源没网线"的尴尬。
多供电适配的RJ45温湿度探测器------即同时支持 PoE、DC 宽压、甚至交流取电的工业以太网节点------正是为这种混合现场而生的工程解。本文结合前序系列，给出一套可复用的落地实践框架。
添加图片注释，不超过 140 字（可选）
一、为什么楼宇与厂房需要"多供电适配"
两类场景的供电画像差异明显：
-
新建楼宇/机房：弱电间有标准 PoE 交换机，优先一线两用
-
老旧厂房改造：仅有 220V 插座或控制柜 24V DC 母线，无 PoE 基础设施
-
混合产线区：部分点位在机柜内（共用24V），部分在吊顶（只能走网线）
-
关键合规区：档案馆、医药间要求断电不丢数，需双路冗余
单一供电型号会导致备件碎片化、施工返工、运维口径不一致。多供电适配设备用"一套硬件覆盖全部工况"，显著降低全生命周期成本。
添加图片注释，不超过 140 字（可选）
二、多供电形态与技术实现
- 常见供电模式
工业级 RJ45 温湿度探测器通常提供以下一种或多种输入：
-

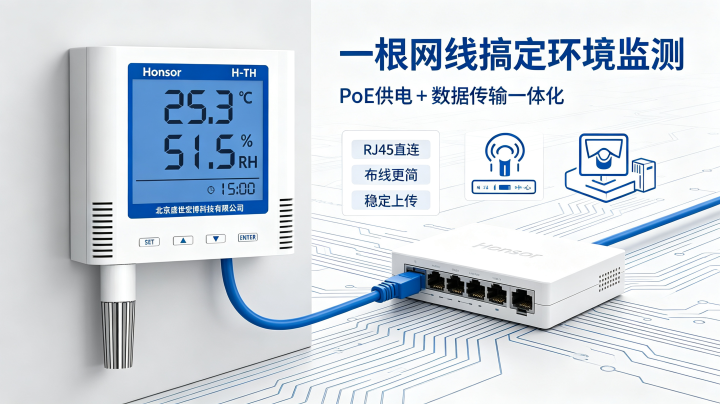

PoE（IEEE 802.3af/at）：网线供电，48V 协商，单口 ≤4W 即可驱动
-
DC 宽压（9--48V）：兼容 12V / 24V 控制柜电源，端子接入
-
220V AC 内置电源：就近市电取电，内置隔离电源模块
-
双路冗余：PoE + DC 同时接入，自动切换
-
硬件层实现要点
-
PoE PD 控制器：完成 Detection / Classification，输出 3.3V/5V 给 MCU 与传感单元
-
宽压 DC-DC：支持 9--48V 输入，带反接保护与浪涌抑制
-
电源切换逻辑： 被动式：双二极管"或"逻辑，高压优先，微秒级无缝切换 主动式：MCU 监测两路电压，可配置优先级并上报"当前供电源"
-
状态可视：通过 Modbus 寄存器或 SNMP OID 暴露"供电来源 / 电压 / 切换次数"

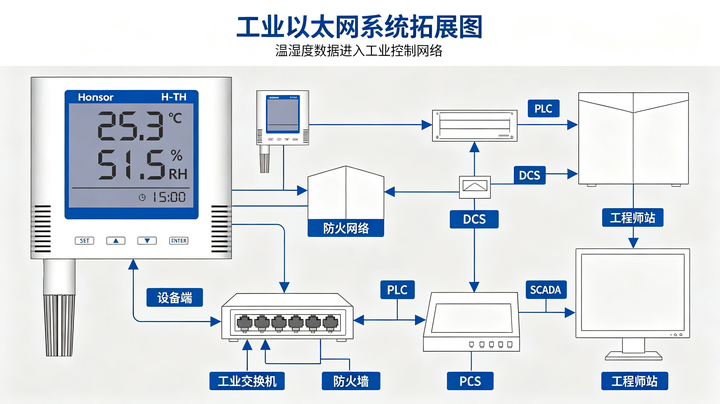

- 通信与协议底座
-
接口：10/100M RJ45，内置 MAC + PHY 或硬件协议栈芯片
-
协议：Modbus TCP（主数据通道）+ SNMP（网管/Trap）+ 可选 HTTP/MQTT
-
边缘能力：本地阈值判断、继电器干接点、断网环形缓存、NTP 同步
三、分场景落地范式
场景A：新建写字楼/智慧楼宇
-
选型：PoE 版壁挂探测器
-
部署：弱电间放 PoE 接入交换机，沿桥架布 Cat6 屏蔽线，每层走廊、新风机房、配电间各布点
-
优势：无强电施工，点位随装修调整只需重插网线
-
要点：交换机总 PoE 预算按 4W/节点 ×1.3 余量核算
场景B：老旧厂房/仓库改造
-
选型：220V AC 或 24V DC 双模探测器
-
部署：就近接入原有照明回路或PLC控制柜24V母线，RJ45 跳入车间工业交换机
-
优势：不依赖PoE改造，利用既有电源
-
要点：AC版本需做隔离与漏保；DC版本注意极性标识与纹波滤波
场景C：混合产线+洁净区
-
选型：PoE + 24V DC 双输入冗余型号
-
部署：机柜内点位走24V共用电源，吊顶/风管点位走PoE；平台监控"供电源"字段
-
优势：任一回路检修时监测不中断
-
要点：配置"PoE优先、DC备份"，切换事件写入审计日志
场景D：档案馆/医药合规区
-
选型：双冗余 + 本地存储记录仪型
-
部署：PoE接UPS交换机，DC接独立应急电源；断网数据本地留存≥30天
-
合规：输出带时间戳与质量戳，支持计量溯源
四、工程实施Checklist
-
勘点定供：逐点确认是否有PoE端口 / 24V母线 / 220V插座
-
统一型号：优先选定支持多供电的同一系列探测器，减少备件种类
-
网络规划：监测设备独立VLAN与静态IP段，绑定MAC台账
-
线缆规范： PoE点位用纯铜Cat5e/6屏蔽线，屏蔽层单端接地 DC点位用阻燃护套线，与动力线间距≥10cm
-
供电核算： PoE交换机负载率≤70% DC电源预留30%余量
-
安装位置：避开空调直吹、阳光直射、热源2m内，距地1.5--2m
-
平台建模：导入Modbus点表，配置采集周期（5--30s）、离线判定窗口（60--120s）
-
联动验证：模拟越限，确认继电器输出与平台告警同时触发
-
运维基线：年度校准、电源切换日志复盘、固件OTA通道验证
五、选型决策速查
|-------------|-----------------|-----------|
| 现场条件 | 推荐供电模式 | 备注 |
| 有PoE交换机的新建区 | PoE | 一线部署，成本最优 |
| 控制柜/24V母线区 | 12--24V DC | 共用工业电源 |
| 老旧库房无弱电 | 220V AC | 内置隔离电源 |
| 核心机房/合规库 | PoE + DC 双冗余 | 零中断要求 |
| 临时调试点 | DC或PoE injector | 短期使用 |
💡 口诀：新建选PoE、柜内走DC、改造用AC、关键双备份
六、常见踩坑与对策
-
伪PoE接入：用了被动48V注入器但设备仅支持标准PoE → 烧板；须确认 IEEE 802.3af 协商
-
铜包铝网线：PoE长距离压降导致反复重启 → 强制使用国标纯铜线
-
屏蔽层双端接地：引入地环流干扰读数 → 单端接地（交换机侧）
-
DHCP导致点位漂移：平台按IP绑定失败 → 全部静态IP+MAC白名单
-
忽略供电状态监控：电源切换无人知晓 → 启用Modbus/SNMP"供电源"字段上报
七、小结
楼宇与厂房的环境监测，难点从来不是"测准温湿度"，而是让每一个节点在复杂的供电现场都能稳定在线。多供电适配的 RJ45 温湿度探测器，通过 PoE / DC宽压 / AC / 双冗余的灵活组合，把"布线约束"转化为"配置选择"，配合 Modbus TCP 标准化接入与边缘质量校验，构成了一套可复制、可审计、易扩容的工程底座。
💡 核心原则：硬件一次选型覆盖全场景，供电按点配置，数据统一上平台，状态全程可观测。
