前言
最近在学习 ESP32 硬件底层开发，市面上现成的 ESP32 开发板功能很多，但很多电路对我来说是冗余的。为了吃透 ESP32 的电源、复位、下载电路原理，决定自己动手，在立创 EDA（LCEDA） 中完整绘制一块 ESP32 最小系统板，包含原理图绘制、PCB 布局布线，最后还能生成 3D 预览效果，就是图里这块板子。
工程环境：立创 EDA 专业版 主控模块：ESP32-WROOM-32 接口：Type‑C USB 供电下载，RST 复位按键、BOOT 下载按键
一、方案规划：ESP32 最小系统需要哪些电路？
ESP32 最小系统核心就是保证芯片能上电、能进入下载模式、能正常运行，必不可少的电路模块：
- 电源电路：Type-C 输入 5V，使用 LDO 稳压芯片转 3.3V 给 ESP32 内核供电。ESP32 模组核心电压为 3.3V，严禁直接接入 5V，会直接烧毁模组。
- 复位电路（RST）：上拉电阻 + 复位按键，按下拉低 RST 引脚实现芯片复位。
- BOOT 下载电路：BOOT 按键，拉低 GPIO0，上电时 GPIO0 为低电平，ESP32 进入 Flash 下载模式；松开按键，GPIO0 上拉，上电正常运行程序。
- USB 转串口电路：USB 转 UART 芯片，电脑通过 Type-C 和 ESP32 串口通信，实现程序下载与串口打印调试。
- ESP32-WROOM-32 模组：集成 WiFi + 蓝牙，模组自带 Flash，简化外围电路。
- 引出 IO 排针：把 ESP32 的 GPIO 全部引出，方便外接传感器、外设。

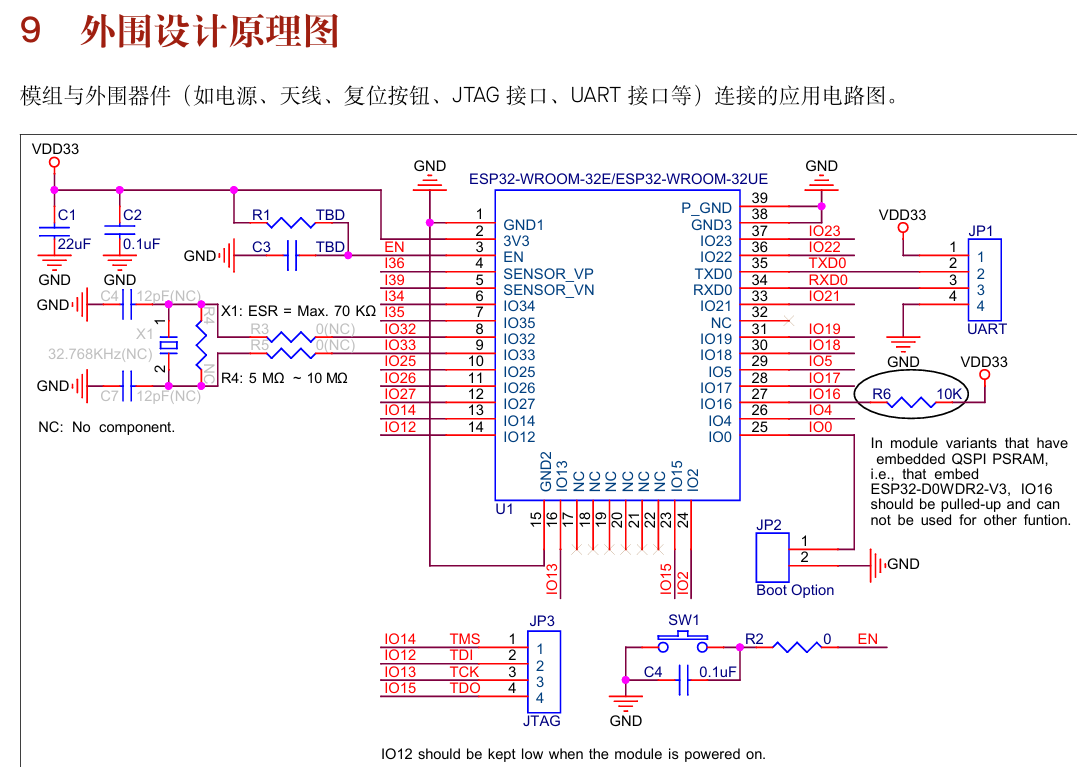

二、原理图设计要点
- 电源部分：Type-C 座输入 5V，经过 LDO 稳压输出稳定 3.3V，电源输入增加去耦电容（0.1μF 陶瓷电容 + 10μF 电解电容），就近放置在模组电源引脚，滤除电源噪声，是数字电路稳定工作的关键。
- 按键电路：RST、BOOT 引脚通过电阻上拉到 3.3V；按键一端接引脚，另一端接 GND。按下按键，对应引脚拉低。
- RST：低电平复位
- GPIO0（BOOT）：上电低电平进入下载模式
- USB 转串口：TX/RX 交叉连接（芯片 TX 接 ESP32 RX，芯片 RX 接 ESP32 TX），不要接反，否则无法下载程序。
- 模组引脚：ESP32-WROOM-32 电源、GND、RST、GPIO0、串口引脚重点检查，其余 GPIO 引出到两侧排针。
避坑提醒：ESP32 模组的 VCC 引脚必须接 3.3V！很多新手直接接 5V 直接烧模组。
三、PCB 布局布线思路
布局原则
- 电源芯片靠近 Type-C 接口，3.3V 输出走线尽量短粗，减少压降。去耦电容紧贴 ESP32 模组电源引脚放置。
- ESP32 模组放在板子中上位置，两侧放置排针，IO 向外引出，方便外接杜邦线。
- USB 转串口芯片放在 Type-C 附近，USB 差分对走线尽量短。
- RST、BOOT 按键放在 Type-C 旁边，人机操作方便。
布线规则
- 电源线：5V、3.3V 走线加宽（推荐≥1.2mm）；GND 铺大面积地铜，降低阻抗、增强抗干扰。
- 信号走线：普通 GPIO 信号线 0.8mm 即可，避免长距离平行走线。
- 铺地：整板 GND 敷铜，所有 GND 引脚打过孔连接底层地平面，提升稳定性，减少射频干扰（ESP32 自带 WiFi 蓝牙，良好地平面对无线性能很重要）。

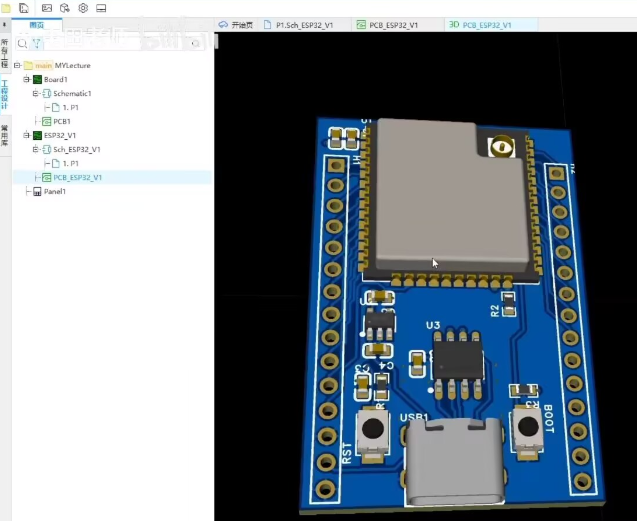

3D 预览效果
立创 EDA 支持一键 3D 预览，导入器件 3D 模型后，可以直观查看板子实物效果，提前检查器件高度、器件之间是否发生干涉，就像我截图里的效果，Type-C、按键、ESP32 模组、贴片电阻电容都可以可视化，在打板之前就能预判成品外观，非常好用。
四、后续测试计划
- 打板拿到 PCB，焊接贴片元件、ESP32 模组、Type-C 座、按键。
- 上电测试：测量 3.3V 电压是否正常，确认没有短路。
- 下载测试：按住 BOOT 再按 RST，松开 RST，保持 BOOT 按下，进入下载模式，使用 ESP-IDF 或者 Arduino IDE 烧录 HelloWorld 程序。
- 功能验证：串口打印，测试 WiFi 蓝牙基础例程，验证 IO 输出。
五、总结
自己绘制 ESP32 最小系统板，相比直接买成品开发板，最大的收获就是真正搞懂 ESP32 上电、复位、下载的底层硬件逻辑。很多时候程序下载失败，本质都是硬件电路 BOOT、RST、串口接线问题。 立创 EDA 的 3D 预览功能非常适合硬件入门，可以在生产前发现布局问题。后续我会基于这块自制 ESP32 板，外接传感器做物联网项目。
工程文件：后续会把 LCEDA 工程开源到 Gitee，有需要的小伙伴可以自取学习。
