基于 INA213+INA282 双路差分信号采集电路设计（原理图解析）
一、概述
本电路设计实现两路独立的差分小信号采集，一路使用仪表放大器 INA213，另一路使用高压差分放大器 INA282；后级搭配 OPA2188 精密运放做电压跟随 + RC 低通滤波，适合小电流采样、传感器差分信号读取场景，可接入 ADC 进行数据采集。
核心分工：
- 上通道：INA213，通用仪表放大器，采集低压差分信号
- 下通道：INA282，高压侧差分检测芯片，适合高压端电流采样（如串联采样电阻）

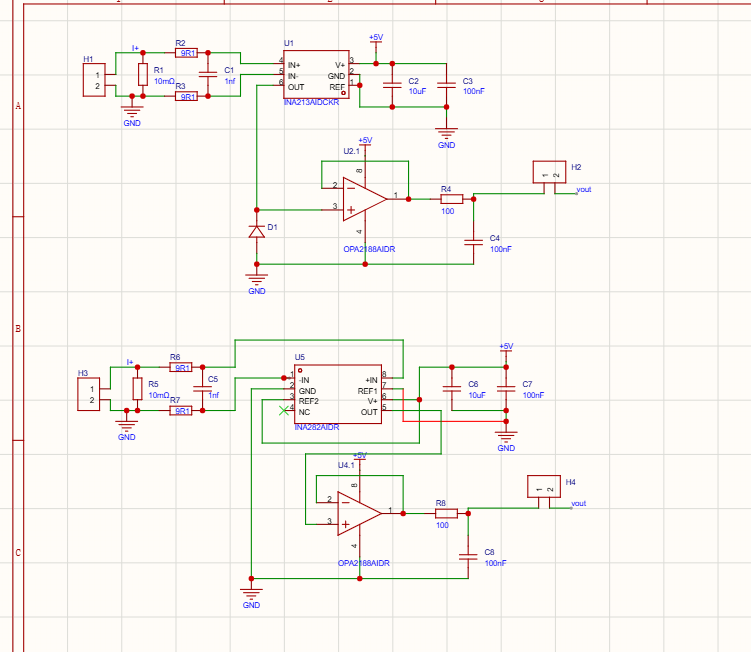

二、整体电路架构
每一路信号链路结构一致： 差分输入端子 H → 采样电阻网络 + RC 输入滤波 → 差分放大器（INA 系列） → OPA2188 电压跟随缓冲 → RC 输出滤波 → 输出端子vout给到后端 ADC
- 输入前端：采样电阻 + RC 低通，抑制高频噪声，做输入阻抗匹配
- 差分放大：INA 芯片，抑制共模干扰，放大差分小信号
- 缓冲级：OPA2188 构成电压跟随器，提高带载能力，隔离后级负载对放大电路的影响
- 输出滤波：RC 低通，平滑输出信号，滤除高频噪声，防止 ADC 采样混叠
三、通道 1：INA213 信号采集电路（上半部分）
1. 输入前端
H1 为差分信号输入端子；R1=10mΩ 采样电阻，R2、R3=9R1 电阻，C1=1nF。
- R1 作为采样电阻，将输入差分电流转换成差分电压；R2/R3 配合 C1 组成 RC 滤波，抑制输入高频尖峰噪声。
- 差分信号送入 INA213 的
IN+、IN-引脚。
2. INA213 仪表放大器
INA213 是固定增益仪表放大器，单电源 5V 供电，REF引脚接地，输出电压公式：
\(V_{out_{INA213}} = G \times (V_{IN+}-V_{IN-})\)
- 电源引脚并联 C2 (10uF)+C3 (100nF) 去耦电容，大电容滤低频，陶瓷电容滤高频，是模拟芯片标准电源去耦方案。
- D1 为稳压二极管，做钳位保护，防止输入信号异常时运放输入端过压损坏。
3. OPA2188 缓冲与输出滤波
U2.1 是 OPA2188 运放，接成电压跟随器：输出直接接反相输入端，同相端接收 INA213 输出。
- 电压跟随器特点：电压增益 = 1，输入阻抗极高，输出阻抗极低，起到隔离缓冲，防止后端 ADC 负载拉低信号。
- R4=100Ω + C4=100nF 构成一阶 RC 低通滤波器，截止频率：
\(f_c=\frac{1}{2\pi RC}=\frac{1}{2\pi\times100\times100\times10^{-9}} \approx 15.9kHz\)
- H2 为最终模拟输出端子
vout，接 MCU ADC。
四、通道 2：INA282 高压差分采集电路（下半部分）
1. 输入前端
H3 差分输入端子；R5=10mΩ 采样电阻，R6、R7=9R1，C5=1nF，电路拓扑和上通道完全一致。
INA282 重点特性：支持高共模电压差分测量，可以在高压侧检测采样电阻两端电压，适合母线电流采样，这是和 INA213 最大区别。
2. INA282 差分放大器
INA282 单 5V 供电，REF1/REF2 引脚接地，将采样电阻的差分电压放大。电源引脚 C6 (10uF)+C7 (100nF) 电源去耦。
原理图中 NC 是空脚，不连接。
3. OPA2188 缓冲与输出滤波
U4.1（OPA2188）同样构成电压跟随器，R8=100Ω，C8=100nF，RC 低通截止频率同样约 15.9kHz。 H4 为第二路模拟输出端子vout。
五、器件选型说明
表格
| 器件 | 型号 | 作用 | 关键特点 |
|---|---|---|---|
| 仪表放大器 | INA213 | 低压差分信号放大 | 固定增益仪表运放，低漂移，适合小差分信号 |
| 差分放大器 | INA282 | 高压共模差分放大 | 高共模电压耐受，母线电流采样专用 |
| 精密运放 | OPA2188 | 电压跟随缓冲 | 零漂移，低输入偏置，单电源可用 |
| 电阻 | R1/R5 | 采样电阻 | 10mΩ，毫欧级，电流转电压 |
| 电阻 | R2/R3/R6/R7 | 输入滤波电阻 | 9R1，配合电容做输入 RC 滤波 |
| 电容 | C1/C5 | 输入滤波电容 | 1nF，抑制高频噪声 |
| 电容 | C2/C3/C6/C7 | 电源去耦 | 10uF 电解 + 100nF 陶瓷组合 |
| RC 输出 | R4/C4,R8/C8 | 输出滤波 | 100Ω+100nF，一阶低通 15.9kHz |
六、电路设计要点与踩坑提醒
- 模拟地处理 模拟放大电路，单点接地！功率地和信号地分开，最后在电源入口单点汇合，避免地环路带来的共模噪声。本图中所有 GND 直接连在一起，PCB 布线时要注意不要大面积分割地带来干扰。
- 电源去耦 INA 和 OPA 芯片电源引脚，100nF 陶瓷电容必须紧贴芯片电源引脚放置，10uF 电容可以稍远。很多模拟电路噪声大，根源就是去耦电容摆放太远。
- INA282 使用注意 INA282 主打高共模电压采样，例如几十 V 母线上串联采样电阻。此时要注意采样电阻、输入走线耐压，PCB 爬电距离，不要把高压引入 5V 信号域。
- RC 滤波取舍 当前截止频率～15.9kHz；如果你的信号带宽很低，可以增大 R/C，降低截止频率，进一步抑制噪声，但会增加信号相位延迟。
- 钳位保护 D1 D1 稳压管保护运放同相输入端，实际 PCB 设计时，也可以在 H1 输入端口增加双向 TVS 管，做浪涌防护。
- 电压跟随器稳定性 OPA2188 单位增益稳定，接成跟随器不会振荡；但 PCB 走线如果太长，寄生电容过大，依然有振荡风险。R4 这个串联电阻，除了滤波，也可以隔离输出电容，提升运放稳定性。
七、适用场景
✅ 电池管理系统双路电流采样 ✅ 传感器差分信号采集（应变片、压力传感器） ✅ 嵌入式 MCU 多通道 ADC 前端模拟调理电路 ✅ 小信号测量，需要抑制共模干扰的测试平台
八、总结
本设计采用两路差异化 INA 放大器，搭建了完整的差分信号模拟前端，前端 RC 滤波 + INA 差分放大 + 运放缓冲 + 输出滤波，一套成熟的模拟信号调理链路。INA213 适合低压差分信号，INA282 可以处理高压共模场景，两路并行采集，非常适合双路电流 / 差分信号测量。
