Type-C接口统一了,但充电协议没统一,终端设备如何解决取电难题?

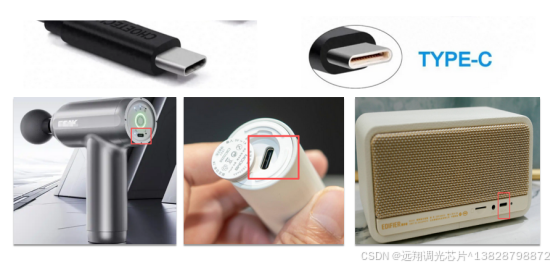

你是否注意到,我们身边的美容仪、电动牙刷、筋膜枪、蓝牙音箱等小型电子设备已普遍采用Type-C接口?尽管物理接口趋于统一,但各类 设备所需的额定工作电压仍存在差异。如何通过单一的PD电源适配器满足其不同的电压需求?

本文将详细介绍实现该功能的核心组件------Type-C PD取电芯片ECP5702。

一、ECP5702:集成PD协议的电压获取芯片

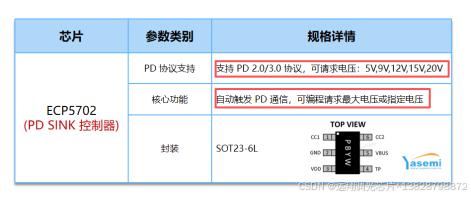

ECP5702是一款专为Type-C 接口终端设备设计的PD协议取电芯片,其核心特性如下:

协议支持:完整兼容USB PD 2.0及3.0标准协议

电压配置:支持5V、9V、12V、15V、20V五档可编程输出电压

封装工艺:采用SOT23-6标准封装,适用于紧凑型电路板布局

该芯片的主要功能是通过PD协议通信,从符合规范的电源适配器(如PD充电器、移动电源)中获取设备预设的直流电压。

规格书参考:

二、应用场景说明

如果你的终端设备------无论是筋膜枪、美容仪、台灯还是无人机------想要支持Type-C PD快充,其实并不复杂。无需自己开发复杂的协议栈,只需在Type-C接口电路附近放置一颗ECP5702取电芯片,设备即可自动实现与PD充电器的电压协商,安全获取所需的电力。

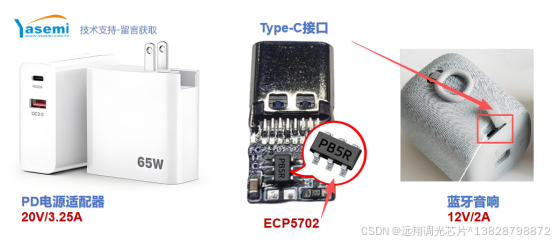

以一款输出规格为20V/3.25A(65W)的PD电源适配器为例。当终端设备(如额定电压12V/2A的蓝牙音箱)接入时:

设备内置的ECP5702芯片将通过Type-C接口的CC通信引脚与电源适配器进行PD协议握手。芯片依据预置的电压策略(12V)向电源发起电压请求,经协议确认后,适配器将稳定输出12V直流电压为设备供电。

ECP5702提供了标准化的Type-C PD取电解决方案,可显著简化终端设备的电源设计,缩短开发周期,并确保与标准PD电源的兼容性与供电安全。
