三、ARM
1.计算机CPU分类与ARM基础
1)CPU指令集架构分类
(1)CISC（Complex Instruction Set Computer，复杂指令集）：代表为 x86。
特点：指令功能多、芯片复杂、成本高、体积大、功耗大。
(2)RISC（Reduced Instruction Set Computer，精简指令集）：
特点：指令功能少、芯片简单、成本低、体积小、功耗低。
(3)ARM：设计RISC精简指令集架构CPU（分版本）。
商业模式：ARM公司设计内核，授权给半导体公司（如ST意法半导体），由半导体公司设计外围电路并生产芯片（如STM32F103）。
2)ARM内核版本分类
早期版本：ARM7、ARM9、ARM11。
Cortex系列（按应用领域划分）：
Cortex-A (Application，应用领域)：用于智能手机、高性能计算。
Cortex-A5 (摩托罗拉)
Cortex-A7 (IMX6ULL, STM32MP157)
Cortex-A8 (Samsung Gaxlay Note)
Cortex-A9 (Samsung Exynos 4412)
......
Cortex-A725 (玄戒o1)。
Cortex-R (Real-Time，实时性领域)：用于汽车电子、工业控制。
Cortex-M (MCU，单片机领域)：用于微控制器控制。
Cortex-M3 (STM32F103)
Cortex-M4 (STM32F407, STM32MP157)。

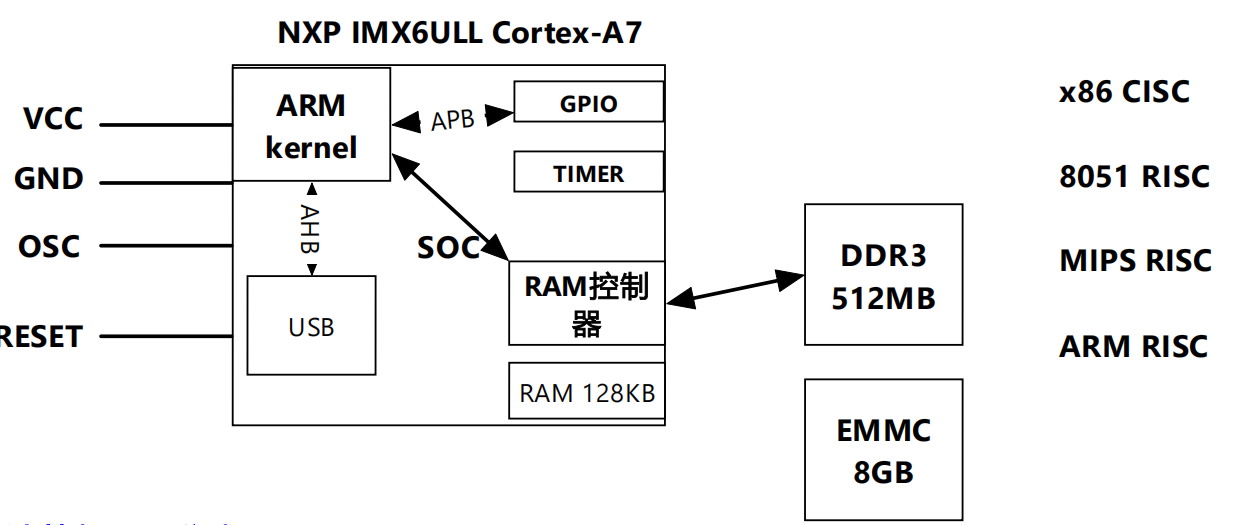

3)SOC架构
以NXP IMX6ULL Cortex-A7为例
外部引脚：VCC, GND, OSC (晶振), RESET (复位)。
内部结构：ARM kernel (内核)、GPIO、TIMER、USB、RAM控制器、RAM 128KB。
外部扩展：DDR3 512MB、EMMC 8GB。
2.总线、交叉编译与存储器基础
1)总线分类
单总线：内核和外设之间通过一组线连接通信。
多总线（双总线）：按速度划分，实现高效通信。
速度快的外设 -> 内核：AHB总线： Advanced High Bus 先进高速总线（USB、网卡、RAM）
速度慢的外设 -> 内核：APB总线：Advanc Periphal Bus 先进外设总线（GPIO、UART、TIMER）
2)交叉编译
定义：在一个平台编写编译程序，在另外一个平台运行程序。
示例：在 Ubuntu 平台使用 arm-none-linux-gcc main.c 编译程序，生成的可执行文件放到 ARM 平台上运行。
3)存储器基础
RAM：易失性存储器（断电丢失），如 SRAM。
ROM：非易失性存储器（断电不丢失）。
Nor Flash：任何字节可以被寻址，带有地址总线和数据总线。
Nand Flash：块设备，以512byte为一块进行读写数据。
硬件参数记录：S3C2440 软件仿真 4KB RAM；EEPROM AT24C02 2048bit (256byte)。

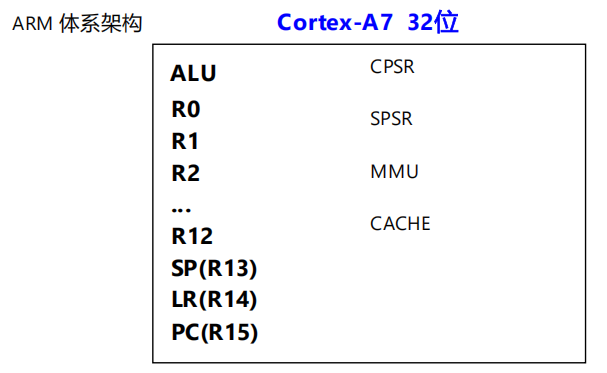

3.ARM体系结构核心
以Cortex-A7 32位为例
1)寄存器组织
- ALU：算术逻辑单元，完成算术运算。
通用寄存器：R0 ~ R12（16个通用寄存器），用于存放数据。
特殊功能寄存器：
- SP (R13)：Stack Pointer，栈指针寄存器，管理栈区空间。
- LR (R14)：Linked Register，链接寄存器，保存函数的返回地址。
- PC (R15)：Program Counter，程序计数器，本质是一个指针，指向当前程序正在执行指令的下一条指令。
状态寄存器：
- CPSR：Current Program Status Register，当前程序状态寄存器，记录程序运行到某一步时相关的状态（溢出、借位、进位）。
- SPSR：Save Program Status Register，保存/备份程序状态寄存器，保存当异常发生时 CPSR 寄存器中的值。
系统控制：
- MMU：Memory Mangement Unit 内存管理单元，将程序中的虚拟地址转换为物理地址
2)函数调用与栈机制
函数调用过程：
main 调用 add，add 调用 fn。
入栈：sp--，将数据存放到 sp 指向的新的位置。
出栈：从 sp 指向的位置取出数据，sp++。
栈的特点：先进后出（或后进先出）。
PC与LR配合：
执行 main 函数时，sp:0x1000000C 将 main 函数返回地址入栈。
pc:0x20000000 跳转到 add 函数执行。
sp:0x20000008 将 add 函数返回地址入栈。
pc:0x30000000 跳转到 fn 函数执行。
返回时，lr:0x20000008(sp) 将 add 函数返回地址存入到 lr，pc:lr 跳回到 add 函数。
最终 lr:0x1000000C(sp) 将 main 函数返回地址存入到 lr，pc:lr 跳回到 main 函数。
流水线结构：
三级流水线（取指 -> 译码 -> 执行）。
pc 取指令 -> 译码器翻译指令 -> CPU 执行指令。
3)MMU与CACHE
MMU (Memory Management Unit)：内存管理单元，将程序中的虚拟地址转换为物理地址。
裸机：关掉 MMU。
Linux驱动：打开 MMU。
映射示例：进程1 (虚拟地址 0x20000000) -> MMU页表 -> 物理内存 RAM (0x80000000)；进程2 (虚拟地址 0x20001000)。
CACHE：高速缓存，CPU直接从CACHE中访问数据，提高CPU访问数据效率。
D-CACHE：data cache 数据缓存（关闭dcache）。
I-CACHE：instruction cache 指令缓存（打开icache）。

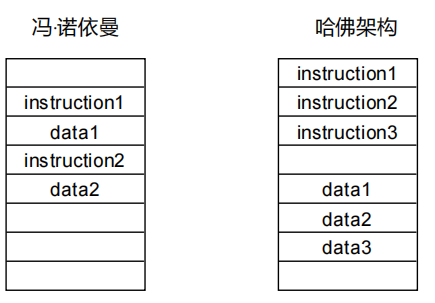

4)计算机架构
冯·诺依曼架构：数据和指令共享同一块存储空间。
哈佛架构：数据和指令拥有独立的存储空间（现代计算机多采用此架构）。
4.数据存储与指令细节
1)存储模式（端序）
ARM处理器默认小端存储。
内存大端：高地址存放低数据位，低地址存放高数据位。
内存小端：高地址存放高数据位，低地址存放低数据位。
2)移位操作
逻辑右移 (LSR)：最高位补0，不考虑数值的符号位（无符号数）。
示例：1011 0010 >> (LSR) 1 = 0101 1001
算术右移 (ASR)：最高位补符号位，考虑数值的符号位（有符号数）。
示例：1011 0010 >> (ASR) 1 = 1101 1001
循环右移 (ROR)：循环将每次移出的最低位补到最高位。
示例：1011 0010 >> (ROR) 1 = 0101 1001，再执行一次 >> (ROR) 1 = 1010 1100
5.异常与中断向量表
1)概念区别
中断向量表：本质是一个数组，数组中存放的是中断服务函数的入口地址。
异常向量表：本质是一个数组，数组中存放的是跳转到异常服务函数的指令。
注：向量表基地址可以位于 0xFFFF0000 (ARM720T, ARM9/10 family devices)。
2)异常向量表结构（按偏移量从低到高）
0x00：Reset（复位）
0x04：Undefined Instruction（未定义指令）
0x08：Software Interrupt（软中断）
0x0C：Prefetch Abort（预取指令异常）
0x10：Data Abort（数据异常）
0x14：保留
0x18：IRQ（中断请求异常）
0x1C：FIQ（快速中断请求异常）

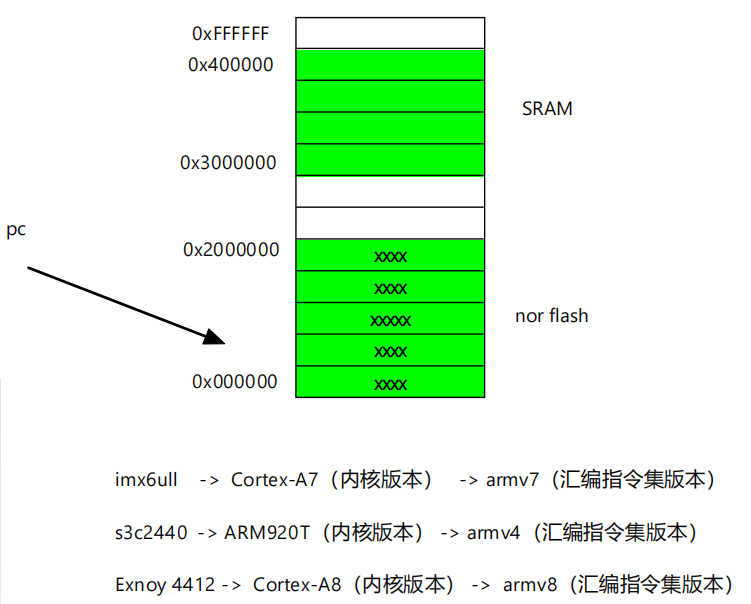

6.版本对应关系总结
imx6ull -> Cortex-A7 (内核版本) -> ARMv7 (汇编指令集版本)
s3c2440 -> ARM920T (内核版本) -> ARMv4 (汇编指令集版本)
Exynos 4412 -> Cortex-A8 (内核版本) -> ARMv8 (汇编指令集版本)
