前言

前面的系列文章，我们完整拆解了 TCP 协议整套机制，从 TCP 报头标志位、三次握手与四次挥手、滑动窗口、流量控制、拥塞控制，一直到 TCP 粘包问题、TCP 与 UDP 的对比，深入到 Linux 内核套接字数据结构理解 TCP 连接的本质。TCP 作为传输层协议，负责端到端的数据可靠交付，但它无法完成跨网段、跨路由器的远距离转发。

想要理解 TCP 报文如何跨越多个路由器，从源主机送达远端目标主机，就必须向下一层，学习网络层 IP 协议。本篇作为 IP 协议专题的第一篇，从网络层基础概念入手，介绍 IP 地址的意义与结构，再重点对 IPv4 协议头每一个字段进行详细解析，同时探讨解包、分用这两个核心问题，为后续学习 IP 分片、路由转发、NAT 等网络层核心原理打好基础。

一、网络层基础

1.1 网络层的定义与核心功能

网络层也叫互联网层或网际层，是 TCP/IP 四层模型中承上启下的关键一层。它的核心功能，就是在复杂网络环境中，为数据包确定合适的传输路径。

在 TCP/IP 模型里，应用层定义用户数据的格式与语义；传输层负责在两台主机的进程之间，建立端到端连接；而网络层负责将数据包，从源主机经过多个中间路由器，转发到目标主机。

1.2 基本概念与预备知识

• 节点：主机和路由器的统称
• 主机：配有 IP 地址，也需要进行路由控制的设备，例如电脑、手机
• 路由器：既配有 IP 地址，又能执行路由控制的设备，可以理解成网络里的中转站

报文在网络传输的本质是一跳一跳接力转发。同一局域网内，同网段主机可以直接通信；跨网络的远距离传输，必须依靠多个子网内的路由器接力转发，才能抵达目标主机。

当主机发送数据包时，会根据目标 IP 地址与本机路由表，确定下一跳交给哪一台路由器。主机选择哪一个路由器转发报文，是由目标 IP 地址和路由算法共同决定的。

二、IP 协议核心概念

2.1 长距离传输的本质

互联网 并不是一个单一的大型局域网，而是由无数子网通过路由器相互连接而成 。数据从源主机送往目标主机，本质就是一跳一跳，依靠路由器在不同子网之间接力转发。

同一局域网内，同网段主机可以直接通信；跨网段远距离传输，必须经过多台路由器接力转发才能抵达目标主机。

举个例子：你在北京的家里给上海的朋友发消息，数据会先从你的电脑发到家里的路由器，然后到小区的路由器，再到运营商的骨干路由器，经过多个路由器转发后，最终到达上海朋友的路由器，再到他的电脑。

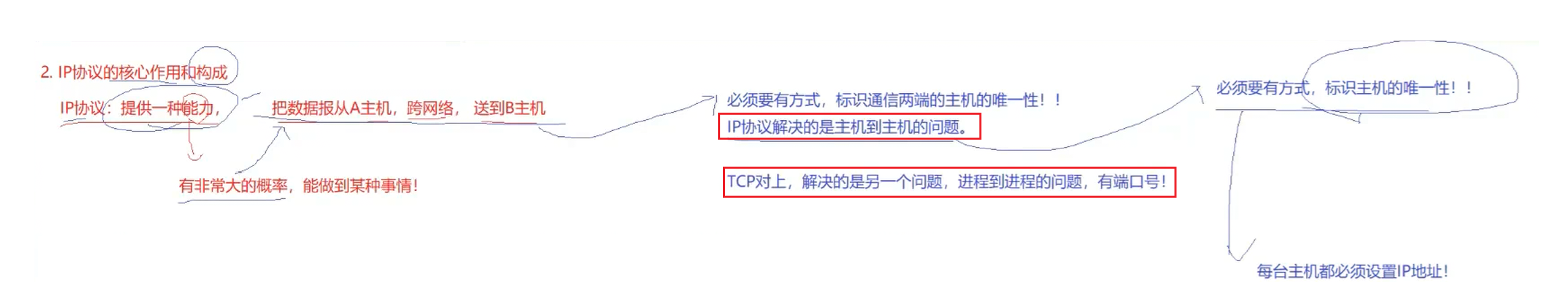

2.2 IP 地址存在的意义

IP 地址的根本意义，是提供跨网络传输数据包的能力，能够把数据从 A 主机跨网络送到 B 主机。

这里需要注意，拥有这个能力不等于传输一定成功 ，只是具备很高概率完成交付。就像学生拥有数学考满分的能力，不等于每次考试都能拿到满分。

IP 协议提供跨网络传输的基础能力，但想要实现可靠传输，还需要上层 TCP 协议配合。

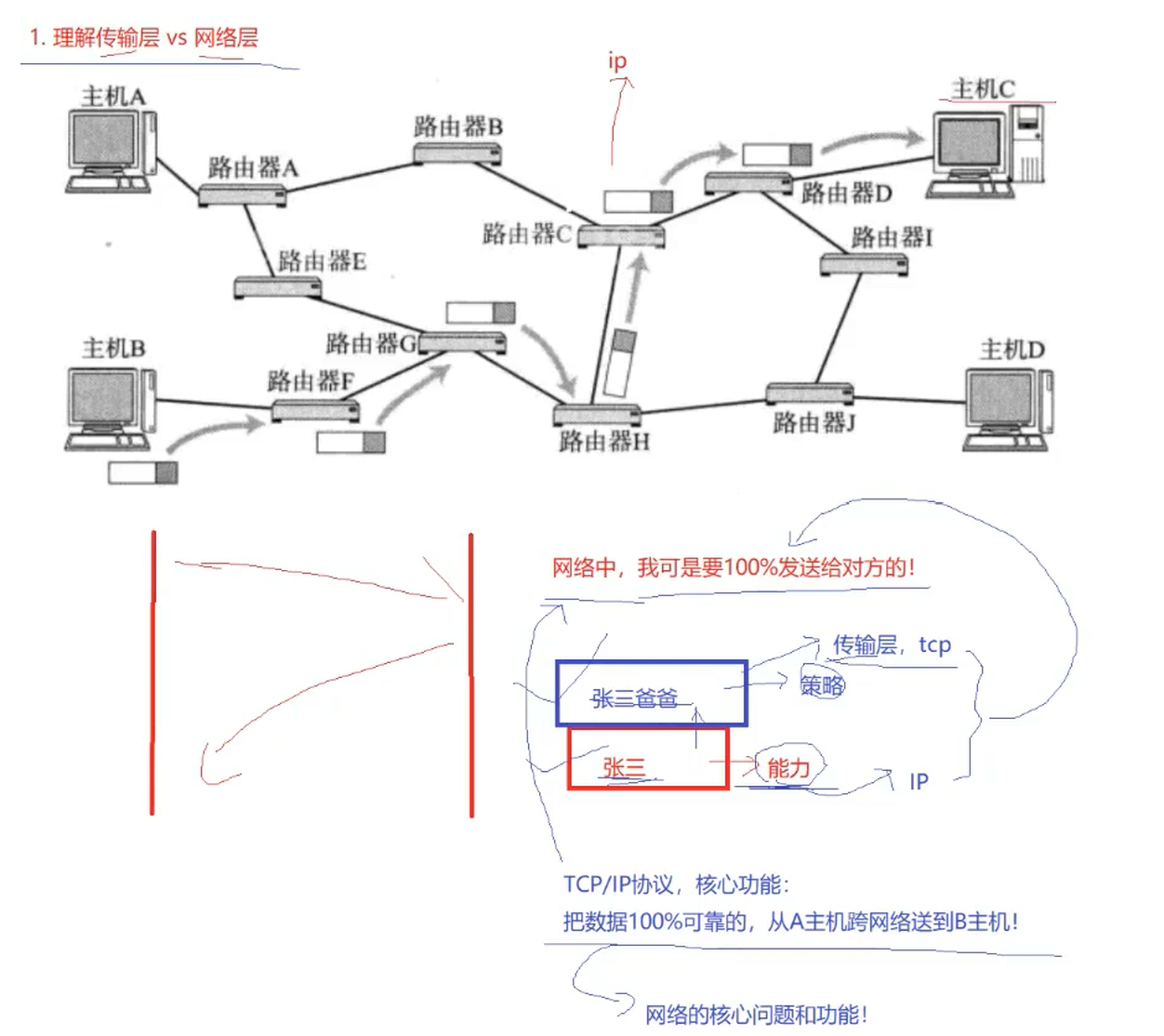

2.3 TCP 与 IP 的分工协作

可以用一个形象的比喻理解 TCP 和 IP 的分工：

• **IP：**相当于具备数学考满分能力的张三，本身拥有把数据从 A 主机跨网络送到 B 主机的能力；
• **TCP：**相当于张三的校长老舅，提供各类保障策略，包含确认应答、超时重传、拥塞控制等机制，保证不管是用什么手段都要让张三最终可以拿到满分。
• **报文：**就是张三本人；
• **路由器：**沿途帮助张三前往考场的人。

IP 负责把数据包从一个网络送到另一个网络；TCP 负责保障数据包传输过程不丢失、不错乱、不重复。

TCP+IP 二者组合，才真正实现可靠的跨网络数据传输。

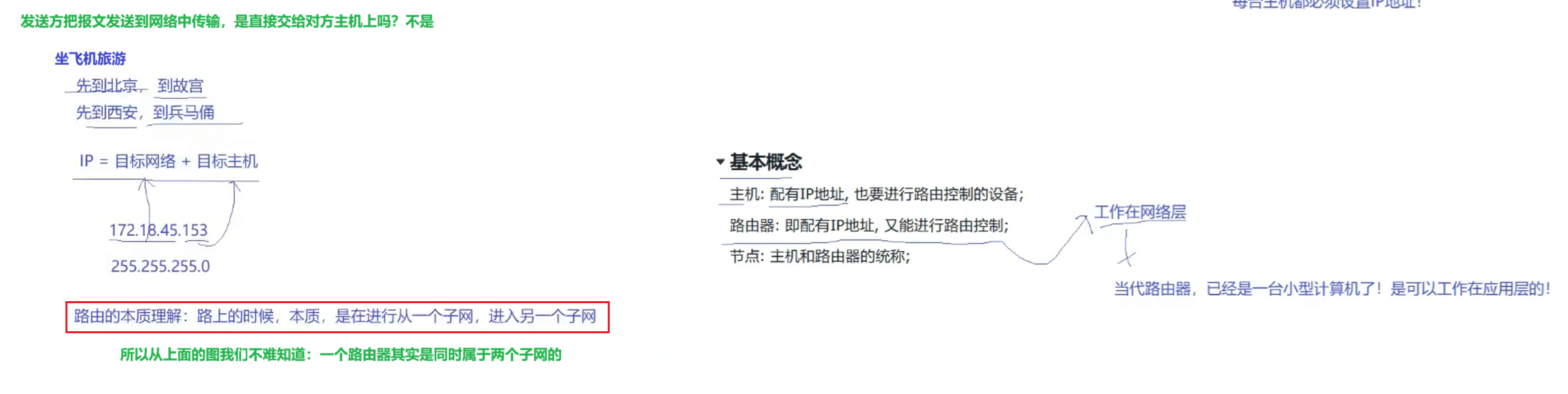

2.4 IP 地址的本质与结构

IP 地址 本质是一个 4 字节（32 位）数字 ，日常使用点分十进制xx.yy.zz.mm 的形式展示。

我们可以用学号类比 IP 地址：

• 学号 = 学院 + 专业 + 班级 + 个人编号
• IP 地址 = 目标网络 + 目标主机

就像凭借学号可以逐层定位到学生：保安→学院→专业→班级→宿管→个人；

依靠 IP 地址也可以逐层定位目标主机：路由器→目标网络→目标主机。

真正支撑报文路由查找的，是 IP 地址里的目标网络字段。类似唐僧取经时，沿途的人只关心目的地是 "西天"（目标网络），不会关心去西天里具体哪一座寺庙、找哪一位 "进程"。只有到达目标子网之后，才会继续定位具体主机与上层进程。

核心：IP 地址是结构化数字，依靠网络号完成跨网段路由，主机号用于子网内定位主机。

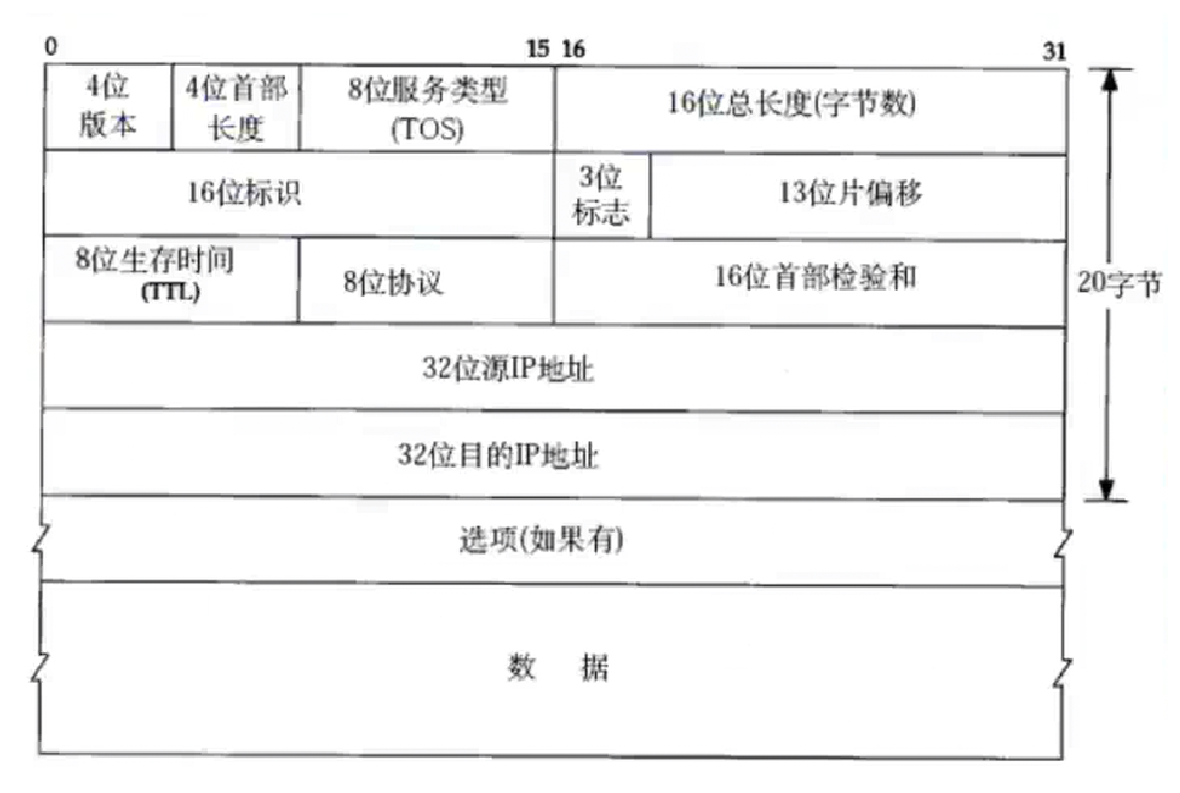

三、IP 协议头格式详解

IP 协议头是 IP 报文的控制部分，和前面在传输层讲解的 TCP 协议一样，标准长度为 20 字节，如果有选项字段，最长可达 60 字节。

IP 协议头就好比报文的快递单，记录了数据传输需要的全部关键信息，读懂 IP 头部各个字段，是理解 IP 协议转发、分片的核心。

3.1 基础信息字段

3.1.1 4 位版本号（Version）

标识 IP 协议版本。IPv4 该字段值为 4；IPv6 该字段值为 6。 IPv4 与 IPv6 协议互相不兼容，IPv6 使用 128 位地址，解决 IPv4 地址枯竭问题，当前互联网主流仍然是 IPv4。

3.1.2 4 位首部长度（Header Length）

代表 IP 头部占多少个 32 位字（4 字节）。4 位最多表示 15，所以 IP 头部最大长度 15 × 4 = 60 字节。

• 无选项的标准 IP 头部：首部长度 = 5，也就是 20 字节
• 携带选项的 IP 头部：首部长度大于 5，上限为 15

这个字段作用是让接收方区分 IP 头部与后面的数据载荷。 有效载荷长度计算公式：有效载荷长度 = 总长度 − 首部长度 × 4

3.1.3 8 位服务类型（TOS）

用来指定 IP 报文的传输优先级与服务质量。包含 3 位已弃用的优先级字段、4 位 TOS 功能字段、1 位保留位（固定为 0）。 4 个 TOS 属性互斥，一次只能选择一项：

• **最小延时：**适合 SSH、Telnet 这类交互式应用
• **最大吞吐量：**适合 FTP 文件传输场景
• **最高可靠性：**对数据完整性要求高的业务
• **最小成本：**普通数据传输业务

不同 TOS 配置，会影响路由器选择转发路径。

3.1.4 16 位总长度（Total Length）

代表整个 IP 数据报（头部 + 数据载荷）的总字节数。一共 16 位，所以 IP 报文最大长度 65535 字节。

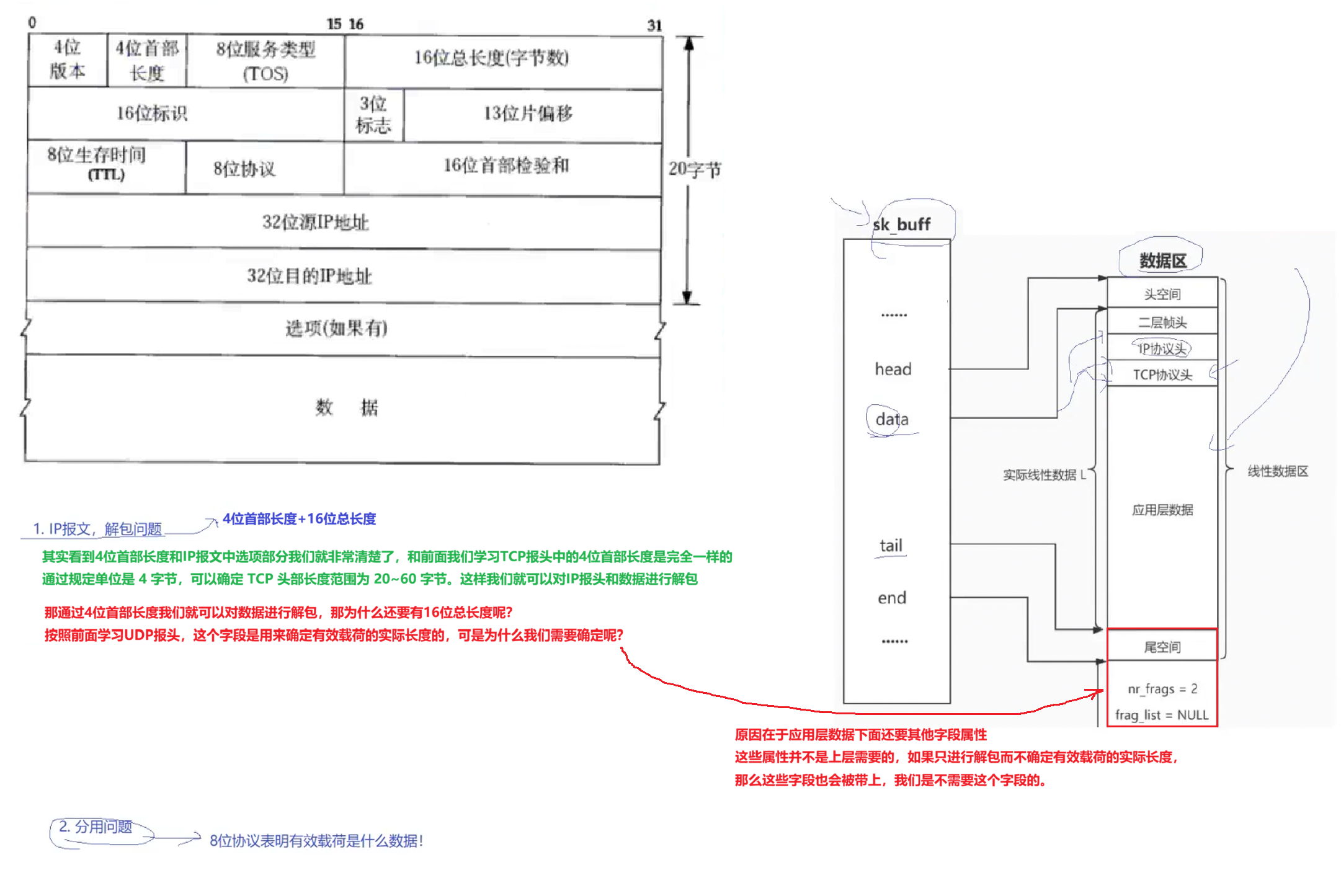

3.1.5 解包问题：为什么同时需要 4 位首部长度和 16 位总长度？

我们之前学习 TCP 头部时，4 位首部长度用来区分头部与应用数据，IP 的首部长度字段作用与之类似，单位同样为 4 字节，依靠它可以剥离 IP 头部。

这里会产生疑问：既然首部长度可以剥离 IP 头部，为什么还需要总长度字段？

在 Linux 内核中报文使用sk_buff结构来承载，缓冲区除了上层业务数据之外，还会附带一些内核内部属性字段，这些额外内容并不是上层协议需要的数据。如果只依靠首部长度剥离头部，无法确定上层有效载荷真实的结束位置。

总长度字段标记整个 IP 报文的字节范围，内核根据总长度，就可以精准截取真正属于 IP 报文的数据，把缓冲区尾部多余的内核属性信息剔除，完成 IP 报文的解包。

3.1.6 分用问题：8 位协议号的作用

当接收端完成 IP 头部剥离，拿到 IP 承载的载荷数据后，需要知道把这一段数据交给传输层哪一个协议模块处理。

8 位协议号 就承担了分用的功能：标识载荷是 TCP、UDP、ICMP 或是其他协议的数据，内核根据这个字段，把载荷分发给对应的上层协议模块，实现多路复用里接收端的分用。

例如：

• 如果协议号是 6，就将有效载荷交给 TCP 协议处理
• 如果协议号是 17，就将有效载荷交给 UDP 协议处理
• 如果协议号是 1，就将有效载荷交给 ICMP 协议处理

3.2 分片相关字段(简单介绍)

这里仅做粗浅介绍，IP 分片与重组的完整原理、分片规则、组装逻辑，留到后续专门讲解 IP 层分片和组装小节再详细展开。

当 IP 报文长度超过链路层 MTU 最大传输单元时，IP 协议会把报文切分成多个分片传输，下面三个字段用于分片与重组。

3.2.1 16 位标识（Identification）

唯一标识主机发出的每一个原始 IP 报文。如果原始报文被切分为多个分片，所有分片的标识字段完全相同。接收主机依靠这个标识，判断哪些分片属于同一个原始报文，完成重组。

3.2.2 3 位标志（Flags）

用来控制 IP 分片行为：

• 第 1 位：保留位，暂不使用
• 第 2 位：禁止分片位 DF。DF=1 代表不允许分片；报文超过 MTU 时直接丢弃报文，并返回 ICMP 差错报文
• 第 3 位：更多分片位 MF。MF=1 代表后面还有分片；MF=0 代表当前是最后一个分片

3.2.3 13 位片偏移（Fragment Offset）

表示当前分片的数据，相对于原始报文数据部分的偏移位置。实际偏移字节数 = 片偏移值 × 8。 除最后一个分片外，其余分片的数据长度必须是 8 字节的整数倍，才能保证偏移量对齐。 示例：片偏移等于 100，实际代表这个分片的数据从原始报文第 800 字节位置开始。

3.3 控制与校验字段

3.3.1 8 位生存时间（TTL，Time To Live）

代表报文在网络中最多能够经过的路由器跳数。

• 初始值常见为 64，不同操作系统会有差异
• 报文每经过一台路由器，TTL 减 1
• TTL 减到 0 时 ，路由器丢弃报文 ，并向源主机发送 ICMP 超时报文

核心作用：防止路由环路 。

如果没有 TTL，陷入环路的报文会无限转发，持续消耗网络资源。

我们可以使用 ping 命令直接观察 TTL 数值。

C:\Users\whb>ping www.baidu.com
正在Ping www.a.shifen.com[183.2.172.177]具有32字节的数据:
来自183.2.172.177的回复:字节=32时间=35msTTL=52

3.3.2 8 位协议号（Protocol）

标识 IP 报文载荷属于哪一层上层协议，接收方依靠该字段把载荷交给对应协议处理。 常见协议号：

• 1：ICMP，互联网控制消息协议，ping、traceroute 网络诊断工具使用
• 2：IGMP，互联网组管理协议，用于 IP 多播管理
• 6：TCP，传输控制协议，面向连接可靠传输
• 17：UDP，用户数据报协议，无连接不可靠传输
• 47：GRE，通用路由封装，多用于 VPN
• 50：ESP，IPSec 安全封装载荷，加密使用
• 51：AH，IPSec 认证头，完整性校验
• 89：OSPF，开放式最短路径优先，路由协议

3.3.3 16 位首部检验和（Header Checksum）

采用 CRC 算法校验 IP 头部，检测传输过程中 IP 头部是否损坏。发送端计算校验值填入，接收端重新计算比对。校验不一致则直接丢弃报文。

重要： 仅校验 IP 头部，不校验后面的数据部分，数据完整性校验交给上层 TCP/UDP 完成。

3.4 地址字段

• 32 位源 IP 地址：报文发送方的 IP 地址
• 32 位目的 IP 地址：报文接收方的 IP 地址

这两个字段是 IP 头部最核心部分，决定数据包从哪里来、要转发到哪里。

3.5 选项字段（Options）

可选字段，最长 40 字节。用于拓展额外功能，例如记录路由、时间戳、安全选项等。绝大多数普通 IP 报文不会启用选项字段。

核心考点总结：

1. 网络层的核心作用是路由转发，长距离传输的本质是子网间的一跳一跳转发
2. TCP 与 IP 的关系：IP 提供基础传输能力，TCP 提供端到端的可靠性保障
3. IP 地址的结构化设计：网络号用于跨子网路由，主机号用于子网内寻址
4. IP 协议头各字段的作用，特别是 TTL、协议号、首部长度和分片相关字段
5. TTL 的核心作用是防止路由循环，每经过一个路由器值减 1
6. 8 位协议字段的常见值（TCP=6，UDP=17，ICMP=1）
7. IP 分片机制的原理：标识、标志、片偏移三个字段的协同工作

结束语

本篇我们完成了网络层基础概念的学习，梳理了 IP 协议的核心作用，并且逐字段解析了 IPv4 协议头部，理解了首部长度、总长度、协议号等字段如何解决报文解包与上层分用的核心问题。分片相关字段仅做了初步介绍，分片重组的完整逻辑、路由表查找、公网网络拓扑等内容，会在后续 IP 协议系列文章继续展开。

传输层 TCP 负责端到端的可靠传输，而网络层 IP 承担跨网段寻址与报文转发的职责，二者配合才能完成完整的数据通信。掌握 IP 头部各个字段的含义，是理解路由转发、IP 分片、NAT 等底层原理的前提。下一篇我们将继续深入 IP 协议，探索 IP 网段划分、子网掩码与路由转发机制。
