LiteOS-M 切换汇编逐行图解（5）：HalPendSV 任务切换的现场搬运（五阶段逐行）

本文是切换汇编系列第五篇 。前四篇讲完了语法打底（第 1、2 篇）、首任务启动（第 3 篇）、临界区与触发（第 4 篇）；本篇讲最后也是最重要的一段------HalPendSV 的现场搬运，也就是"任务切换"这四个字真正发生时，CPU 和那几十行汇编在干什么。

工程限定 ：OpenHarmony LiteOS-M v3.0-LTS + STM32MP157 M4 独立启动（Cortex-M4 + 硬件 FPU，GCC + Makefile）。讲解对象仍是 LiteOS-M v3.0-LTS 的 los_dispatch.S，本工程一行未改。

文章目录

- 〇、先看地图：本篇三站路线图（整体）
- 一、第①站：开场------舞台换演员（存旧取新总逻辑）
- - [1.1 整体：舞台换演员](#1.1 整体：舞台换演员)
  - [1.2 局部：进场前提------硬件已经做了什么](#1.2 局部：进场前提——硬件已经做了什么)
- 二、第②站：五阶段逐行精讲
- - [2.1 整体：五阶段总览](#2.1 整体：五阶段总览)
  - [2.2 局部：阶段① 序章------保存中断状态，关中断](#2.2 局部：阶段① 序章——保存中断状态，关中断)
  - [2.3 局部：阶段② 问调度器------C 算法与汇编的交接面](#2.3 局部：阶段② 问调度器——C 算法与汇编的交接面)
  - - [为什么 push r12？](#为什么 push r12？)
    - [为什么 push lr？](#为什么 push lr？)
    - [`cmp` 在 `mov` 之前的排序技巧](#cmp 在 mov 之前的排序技巧)
  - [2.4 局部：阶段③ 存旧任务------把 R4-R12 和 d8~d15 收进旧任务自己的栈](#2.4 局部：阶段③ 存旧任务——把 R4-R12 和 d8~d15 收进旧任务自己的栈)
  - - [`stmfd r0!, {r4-r12}`：寄存器号小的放低地址](#stmfd r0!, {r4-r12}：寄存器号小的放低地址)
    - [`str r0, $r6$ `：旧任务的全部家当=一个栈指针](#str r0, [r6]：旧任务的全部家当=一个栈指针)
  - [2.5 局部：阶段④ 换任务------改两个指针](#2.5 局部：阶段④ 换任务——改两个指针)
  - [2.6 局部：阶段⑤ 恢复新任务------按存旧的镜像流程反向搬运](#2.6 局部：阶段⑤ 恢复新任务——按存旧的镜像流程反向搬运)
  - [2.7 局部：对称性一览------存旧 ↔ 取新逐位镜像](#2.7 局部：对称性一览——存旧 ↔ 取新逐位镜像)
- [三、第③站：栈帧几何------204 字节与 `TaskContext` 逐槽对齐](#三、第③站：栈帧几何——204 字节与 TaskContext 逐槽对齐)
- - [3.1 整体：204 字节怎么摞](#3.1 整体：204 字节怎么摞)
  - [3.2 局部：204 字节逐槽账单表](#3.2 局部：204 字节逐槽账单表)
- 四、源码小毛刺（诚实档）
- 五、小结：本篇你该带走的三句话

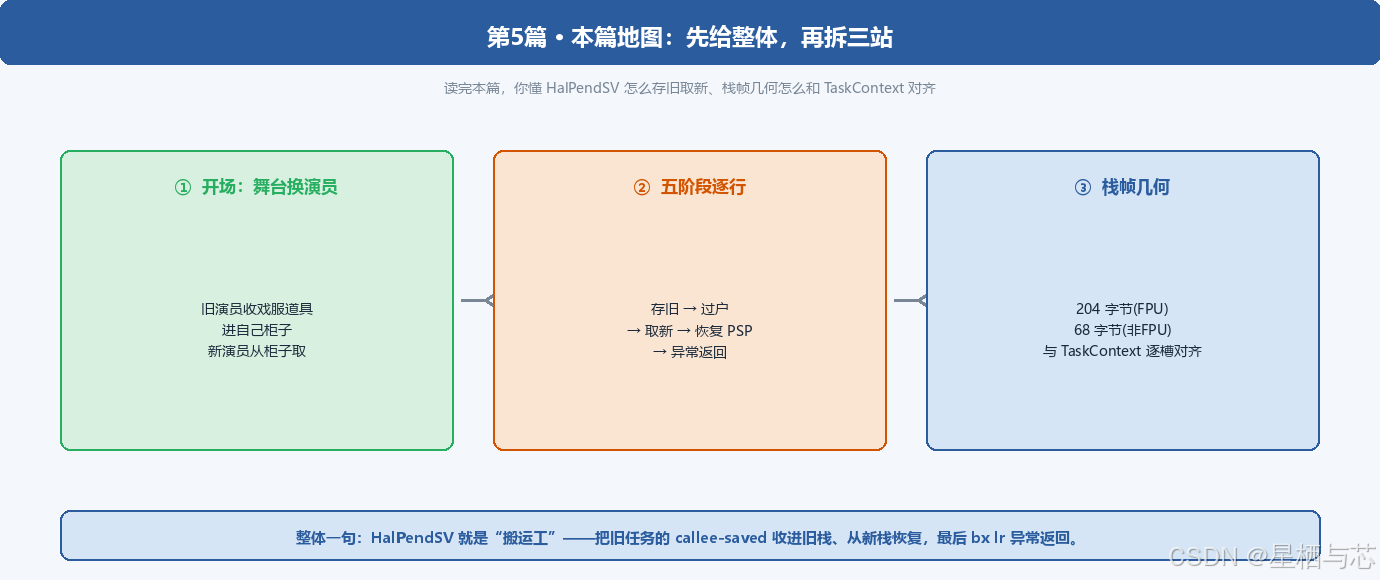

〇、先看地图：本篇三站路线图（整体）

读完本篇，你应该能回答三个问题：

HalPendSV 整体在搬运什么？ ------ 答：把旧任务没来得及自己收的 callee-saved 收进旧任务栈，再从新任务栈取出摆好。
这几十行汇编能分成几个阶段？ ------ 答：五阶段------存旧 → 过户 → 取新 → 恢复 PSP → 异常返回。
204 字节的栈帧是怎么和 TaskContext 结构体逐槽对齐的？ ------ 答：软件存低地址、硬件弹高地址，合计 204 字节（FPU）或 68 字节（非 FPU）。

本篇先看整体，再逐站拆：

第①站开场 ：HalPendSV 像舞台总监，帮旧演员把道具收进柜子、从新演员柜子取出。
第②站五阶段逐行：序章（存中断状态）→ 问调度器 → 存旧 → 过户 → 取新 + 异常返回。
第③站栈帧几何 ：204 字节的来龙去脉，与 TaskContext 逐槽对齐（铁律③具象化）。

一句话记住：HalPendSV 五阶段------存旧 → 过户 → 取新 → 恢复 PSP → 异常返回。

一、第①站：开场------舞台换演员（存旧取新总逻辑）

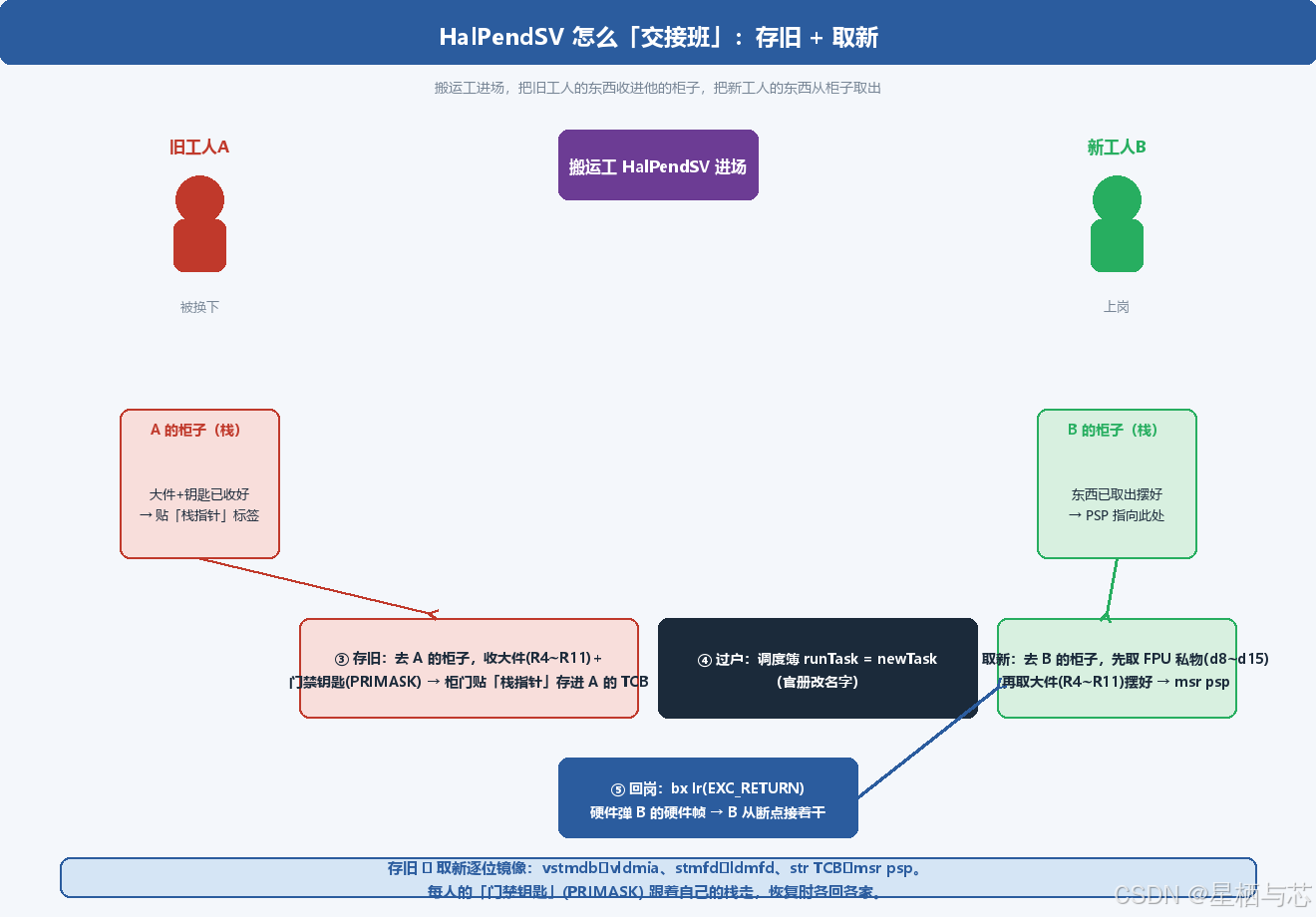

1.1 整体：舞台换演员

正常任务切换（本篇的 HalPendSV）像舞台换演员：

旧演员正在演，被导演（PendSV 异常）打断。
旧演员下场前把戏服道具 （R4-R12、d8~d15 这些 callee-saved 寄存器）收进自己的柜子（旧任务自己的栈）。
柜子钥匙（栈指针）记在 TCB 的 stackPointer 字段里。
新演员上场前从自己的柜子取出来穿戴好（恢复 R4-R12、d8~d15）。
硬件自动把"上场台词本"（R0~R3、R12、LR、PC、xPSR 这 8/26 字硬件帧）弹回去------新演员从上次被打断的台词继续演。

这就是 HalPendSV 的全部逻辑：存旧（把 callee-saved 收进旧任务栈）→ 取新（从新任务栈恢复 callee-saved）。硬件帧由 CPU 自动压弹，软件只补存 callee-saved 那批。

【类比·舞台换演员】HalPendSV 是舞台总监------旧演员被叫下场（PendSV 进场），先帮他收戏服道具进自己柜子（存旧 R4-R12、d8~d15），柜子钥匙交给 TCB 保管；然后从新演员的柜子取出他的戏服道具（取新），让他穿戴好上场。硬件负责自动弹"台词本"（PC 槽指向断点），新演员从被打断的台词接着演。

1.2 局部：进场前提------硬件已经做了什么

PendSV 异常触发后硬件自动进场，此时：

Handler 模式（异常态）。
用 MSP（异常态用主栈）。
硬件已把 8/26 字硬件帧 压进旧任务的 PSP 栈（FPU 活跃时是 26 字扩展帧）。
LR = EXC_RETURN （FPU 口径下是 0xFFFFFFED）。

剩下的 callee-saved 寄存器（R4-R12、d8~d15），就是这段汇编要搬运的货。

二、第②站：五阶段逐行精讲

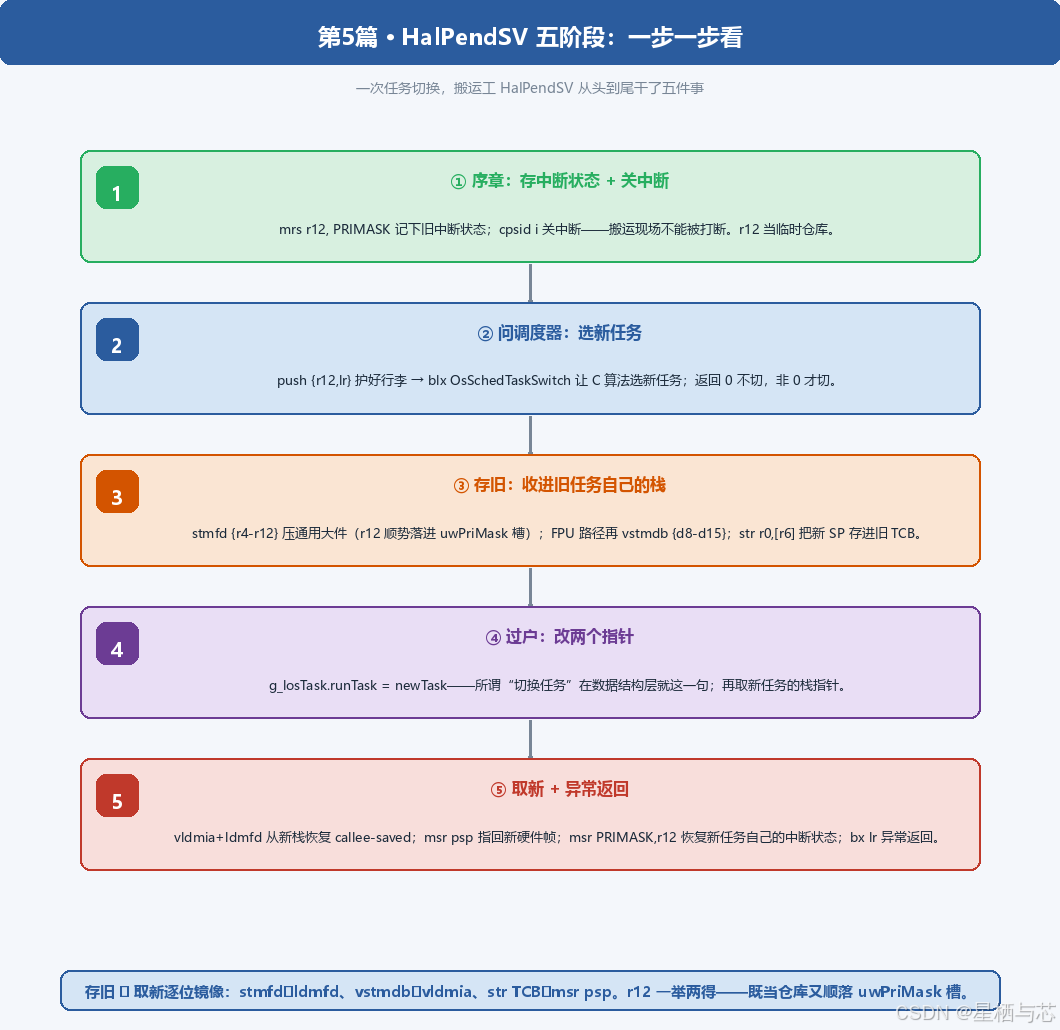

2.1 整体：五阶段总览

先把五阶段摊开看一眼，后面每一段代码都会回到这张图：

阶段	干什么	关键指令
① 序章	存中断状态 + 关中断	`mrs r12, PRIMASK` / `cpsid I`
② 问调度器	调 C 算法选新任务	`push {r12,lr}` / `blx OsSchedTaskSwitch`
③ 存旧	收进旧任务自己的栈	`stmfd r0!, {r4-r12}` / `str r0, [r6]`
④ 过户	改两个指针	`str r0, [r5]`（runTask = newTask）
⑤ 取新	恢复新任务 + 异常返回	`ldmfd r1!, {r4-r12}` / `msr psp, r1` / `bx lr`

源码按五阶段拆解（每段都是原文照抄，注解是我加的）。每阶段先说"做什么"，再说"代码怎么做"。

2.2 局部：阶段① 序章------保存中断状态，关中断

asm 复制代码

HalPendSV:
    mrs   r12, PRIMASK             @ r12 = 进异常前的中断屏蔽状态
    cpsid  I                      @ 关中断：搬运现场的过程不能被打断

做什么：记下中断屏蔽状态（等下恢复用），然后关中断。

为什么拿 r12 当仓库？r0~r3、lr 马上都有大用（要传参、存 EXC_RETURN），r12 是 caller-saved 的临时寄存器，此刻闲着------下文会看到它一路被"借"得恰到好处。

【类比·r12 当仓库】r12 像进门时手里拎的塑料袋------临时装一下钥匙（PRIMASK 快照），等会出门（恢复时）再倒出来。r0~r3、lr 这些"正经工位"接下来都有正经活，r12 这种"临时杂役"此刻空着，正好借用。

2.3 局部：阶段② 问调度器------C 算法与汇编的交接面

注：下面出现的 HalTaskSwitch: 是 HalPendSV 函数内部的一个局部标号，不是独立函数，仅用于阶段③/⑤ 的跳转。

asm 复制代码

HalTaskSwitch:
    push  {r12, lr}                @ r12(PRIMASK快照)和lr(EXC_RETURN)要过C函数这一关，先保护
    blx   OsSchedTaskSwitch        @ 调C函数：调度算法选出新任务，返回值放r0（0=不用切）
    pop   {r12, lr}                @ 取回两件行李
    cmp   r0, #0                   @ 判断返回值，更新标志位
    mov   r0, lr                   @ 顺手把EXC_RETURN暂存进r0（mov不改标志位！）
    bne   TaskContextSwitch        @ 返回值非0 → 要切任务
    msr   PRIMASK, r12             @ 不用切：恢复中断状态
    bx    lr                       @ 异常返回，回到被打断的原任务，一切如旧

做什么 ：调 C 函数 OsSchedTaskSwitch 让调度算法选新任务；返回 0 不用切（直接异常返回回原任务），返回非 0 要切（跳到阶段③）。

三个细节全是真功夫：

为什么 push r12？

AAPCS 里 r12 是 caller-saved------C 函数有权随意用掉它。r12 里装着 PRIMASK 快照，过 blx 这关必须先 push 后 pop，否则 C 函数可能把它弄丢。

【类比·push r12】像你要进 C 函数这个"可能有污染的车间"，手里的贵重物品（PRIMASK 快照）得先存进门口储物柜（push {r12, lr}），出来再取回（pop）。

为什么 push lr？

blx 会把返回地址写进 lr，覆盖掉 EXC_RETURN 。丢了它，最后 bx lr 就不是异常返回而是跳飞。

`cmp` 在 `mov` 之前的排序技巧

mov 不改标志位，所以 bne 判断的仍是 cmp r0, #0 的结果。要是先 mov r0, lr 再 cmp，比较的对象就错了------r0 已经被覆盖成 EXC_RETURN 了。

【类比·排序技巧】像考试时先判分（cmp 更新标志位）再誊抄答案（mov 不改标志位）------顺序不能反，反了就误判。bne 看的是 cmp 那一瞬间的判分结果，mov 后誊抄不动判分。

2.4 局部：阶段③ 存旧任务------把 R4-R12 和 d8~d15 收进旧任务自己的栈

asm 复制代码

TaskContextSwitch:
    mov   lr, r0                   @ EXC_RETURN从r0放回lr（r0接下来要用）
    mrs   r0, psp                  @ r0 = 旧任务的PSP（硬件帧基址）
    stmfd r0!, {r4-r12}            @ ★R4~R12压入旧任务栈，r0随之下移36字节
                                   @  注意：r12此刻=PRIMASK快照，正好落进帧的uwPriMask槽！
    ldr.w r3, =OS_FPU_CPACR        @ 运行时再判一次FPU
    ldr   r3, [r3]
    and   r3, r3, #OS_FPU_CPACR_ENABLE
    cmp   r3, #OS_FPU_CPACR_ENABLE
    bne   __DisabledFPU1
    vstmdb r0!, {d8-d15}           @ FPU路径：d8~d15（=S16~S31）再压64字节

__DisabledFPU1:
    ldr   r5, =g_losTask
    ldr   r6, [r5]                 @ r6 = 旧任务TCB
    str   r0, [r6]                 @ ★TCB->stackPointer = r0：旧任务的全部家当=一个栈指针

★ 号两行是全文最核心的两笔：

`stmfd r0!, {r4-r12}`：寄存器号小的放低地址

9 个寄存器入栈，从低到高正好是 R4, R5, ..., R11, R12------与 TaskContext 的 uwR4...uwR11, uwPriMask 槽位严丝合缝。

妙在 r12 恰好装着 PRIMASK，顺势落进 uwPriMask 槽------每个任务的中断屏蔽状态就这样跟着自己的栈走，恢复时各回各家。

【类比·r12 落 uwPriMask 槽】像收行李时箱子按编号从低到高摞（R4 在最底，R12 在最上），而 r12 里恰好装着 PRIMASK 快照------它自然落进最上面那个标着"中断状态"的格子。这是巧合也是设计：stmfd {r4-r12} 把 r12 当最后一个压，正好对上 TaskContext 把 uwPriMask 放在 R4~R11 之后。

`str r0, [r6]`：旧任务的全部家当=一个栈指针

旧任务的"全部状态"（R4-R12、d8~d15 都在栈上了）最终浓缩成一个栈指针 存进 TCB 的 stackPointer 字段。第 3 篇讲过"TCB 只记一个栈指针，寄存器快照全在任务栈上"------这就是落笔处。

【类比·浓缩成一个栈指针】旧演员下台前，戏服道具全收进自己柜子，柜子钥匙交给 TCB 保管。TCB 不需要记每件道具在哪------记一把钥匙（栈指针）就够，下次取时开柜子全在里面。

2.5 局部：阶段④ 换任务------改两个指针

asm 复制代码

    ldr   r0, [r5, #4]             @ r0 = g_losTask.newTask（调度器在阶段②选好的）
    str   r0, [r5]                 @ g_losTask.runTask = newTask：官册过户
    ldr   r1, [r0]                 @ r1 = 新任务的栈指针（TCB第一个成员）

做什么 ：把"调度器选好的新任务"正式登记为"当前运行任务"------runTask = newTask。然后取新任务的栈指针 r1。

所谓"切换任务"，在数据结构层面就一句 runTask = newTask。

2.6 局部：阶段⑤ 恢复新任务------按存旧的镜像流程反向搬运

（承接阶段④，r1 已装好新任务栈指针。）

asm 复制代码

    and   r3, r3, #OS_FPU_CPACR_ENABLE   @ ←源码原样：这行其实是无效指令，见第四节"小毛刺"
    cmp   r3, #OS_FPU_CPACR_ENABLE
    bne   __DisabledFPU2
    vldmia r1!, {d8-d15}           @ FPU路径：先弹新任务的d8~d15，r1上移64字节

__DisabledFPU2:
    ldmfd r1!, {r4-r12}            @ 弹R4~R12（含新任务自己的PRIMASK→r12），r1上移36字节
    msr   psp, r1                  @ PSP指向新任务的硬件帧基址
    msr   PRIMASK, r12             @ ★恢复的是【新任务】自己的中断屏蔽状态
    bx    lr                       @ ★异常返回：硬件弹硬件帧，PC=新任务断点，切换完成

做什么 ：按存旧的镜像流程反向搬运------先弹 FPU 寄存器（如果有），再弹 R4~R12（含新任务自己的 PRIMASK），把 PSP 推到新任务的硬件帧基址，恢复新任务的中断状态，最后 bx lr 异常返回。

2.7 局部：对称性一览------存旧 ↔ 取新逐位镜像

动作	存旧任务	恢复新任务
FPU 寄存器	`vstmdb r0!, {d8-d15}` 向下压	`vldmia r1!, {d8-d15}` 向上弹
通用寄存器	`stmfd r0!, {r4-r12}`	`ldmfd r1!, {r4-r12}`
栈指针落账	`str r0, [r6]` 存进旧 TCB	`msr psp, r1` 送进 PSP
中断状态	r12→uwPriMask 槽随栈保存	uwPriMask 槽→r12→`msr PRIMASK`

恢复时用的是新任务自己的 PRIMASK ------阶段⑤的 msr PRIMASK, r12 里的 r12，此时是从新任务栈的 uwPriMask 槽弹出来的，不是旧任务的。每个任务的中断屏蔽状态各回各家。

三、第③站：栈帧几何------204 字节与 `TaskContext` 逐槽对齐

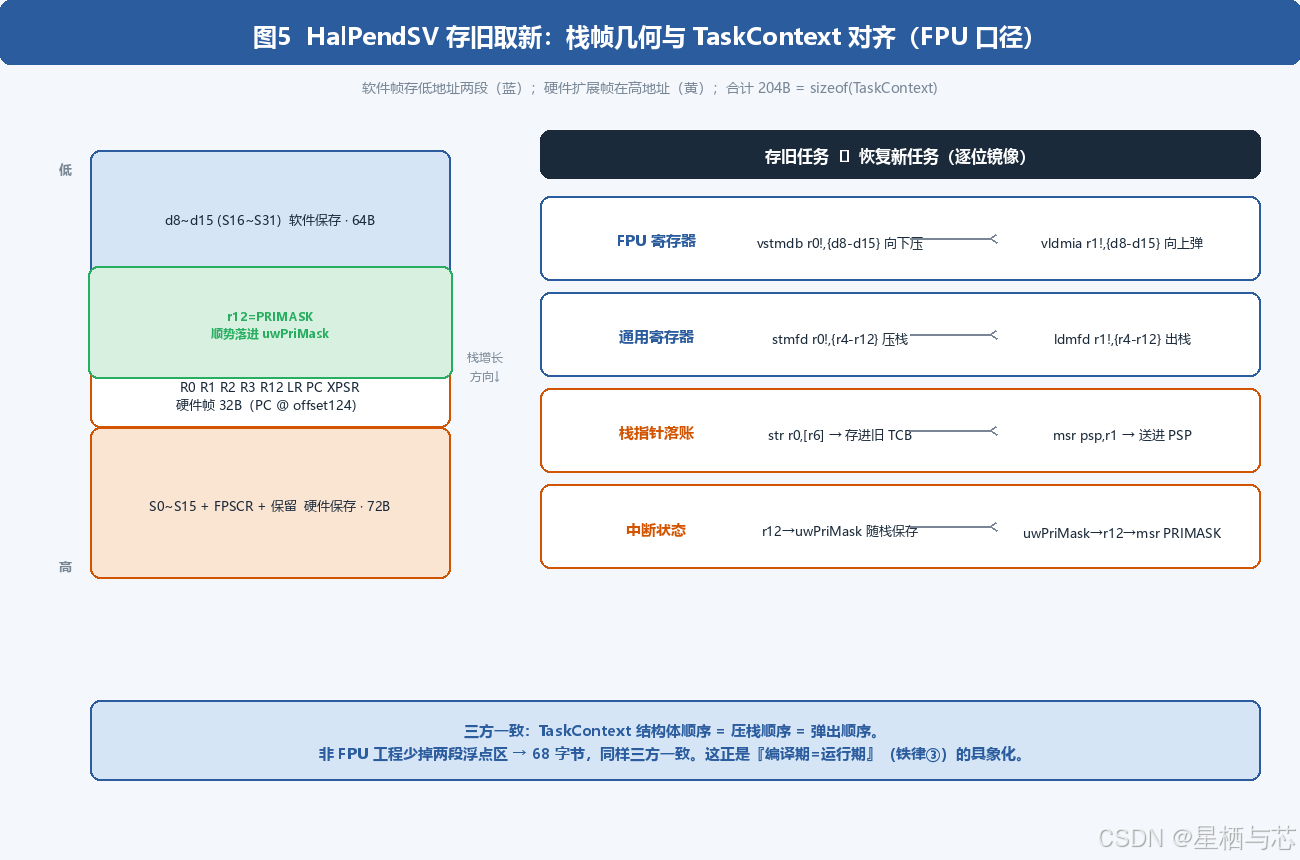

3.1 整体：204 字节怎么摞

【看不懂图没关系】下面这张 ASCII 图信息密，看不懂别慌------记住一句话："软件存低地址、硬件弹高地址，合计 204 字节与 TaskContext 对齐"。图是给动手验证时对照用的，不是要背的。

FPU 口径，新任务栈从低到高：

复制代码

低地址  ┌──────────────────────────┐ ← TCB->stackPointer（r1 起点）
        │ d8~d15（S16~S31） 64字节   │ ← vldmia 先弹这 64B
        ├──────────────────────────┤
        │ R4~R11 + PriMask  36字节  │ ← ldmfd 再弹这 36B
        ├──────────────────────────┤ ← msr psp 后 PSP 在这
        │ S0~S15+FPSCR+保留 72字节  │ ┐
        ├──────────────────────────┤ ├ 26字扩展硬件帧
        │ R0,R1,R2,R3,R12,LR,PC,xPSR│ ┘ ← bx lr 硬件自动弹这 104B
高地址  └──────────────────────────┘
        合计 64+36+72+32 = 204 字节 = sizeof(TaskContext) ✓

204 字节 = 64 + 36 + 72 + 32 ，每一处都必须和 TaskContext 结构体对应。任何一处的编译期大小与运行期偏移对不上，就是 68/204 错位 HardFault。

3.2 局部：204 字节逐槽账单表

区域	槽位	字节数	由谁压入	由谁弹出	对应 TaskContext 字段
软件帧（低地址）	d8_d15（S16S31）	64	`vstmdb r0!, {d8-d15}`	`vldmia r1!, {d8-d15}`	`uwS16~uwS31`
软件帧	R4~R11 + PriMask	36	`stmfd r0!, {r4-r12}`	`ldmfd r1!, {r4-r12}`	`uwR4~uwR11, uwPriMask`
扩展硬件帧	S0~S15 + FPSCR + 保留	72	异常进入时硬件自动	异常返回时硬件自动	`uwS0~uwS15, uwFPSCR, uwReserved`
核心硬件帧	R0,R1,R2,R3,R12,LR,PC,xPSR	32	异常进入时硬件自动	异常返回时硬件自动	`uwR0~uwR12, uwLR, uwPC, uwxPSR`
合计		204

非 FPU 工程 ：去掉 d8~d15（64B）和 S0~S15+FPSCR+保留（72B），剩下 36+32 = 68 字节。这就是为什么同一套代码会出现 68/204 两种口径。

对照 los_arch_context.h 的 TaskContext 结构体：S16~S31 在前、R4~PriMask 居中、R0~xPSR 在后、S0~FPSCR 垫底------结构体、压栈顺序、弹出顺序三方完全一致 。非 FPU 工程少掉两段浮点区，68 字节，同样三方一致。这正是铁律③的具象化------编译期结构体大小与运行期汇编偏移严格对齐。

四、源码小毛刺（诚实档）

【先说清】这不是 bug，是历史遗留，不影响运行。提它只是教你怎么读源码------问每条指令"它改变了什么"。

阶段⑤第二行的 and r3, r3, #OS_FPU_CPACR_ENABLE 是无效指令 ------r3 自阶段③做掩码后未被任何指令改过，与同一个立即数再做一次位与，结果不变，等价于 NOP；真正起作用的是后面的 cmp/bne。

这是官方源码里的冗余（也许是早期版本中途动过 r3 的残留）。读内核要敢于下这个判断：每条指令都问一句"它改变了什么"，答不上来的就是摆设。当然，改不改它不归我们管------arch 层一行不动是移植纪律。

【类比·冗余指令】像菜谱里写"先把鸡蛋打碗里，再把鸡蛋打碗里"------第二步是空操作，不影响结果。读源码遇到这种"貌似多余"的指令，要敢于判它 NOP，别硬找它的用途。

五、小结：本篇你该带走的三句话

存旧取新是镜像对称 ：stmfd↔ldmfd、vstmdb↔vldmia，软件只搬运 callee-saved（R4-R12、d8_{d15），硬件帧（R0}R3、R12、LR、PC、xPSR）由 CPU 自动压弹------AAPCS 的分工决定了硬件帧和软件帧的分界。
r12 一举两得 ：序章借它存 PRIMASK 快照，阶段③恰好顺势落进 uwPriMask 槽，于是"每个任务带着自己的中断屏蔽状态上车下车"，恢复时各回各家。
切换 = 一个栈指针的过户 ：数据结构层面就一句 runTask = newTask；旧任务的全部家当浓缩成 TCB 里一个 stackPointer，新任务的现场从它自己的栈里原样取出。

下篇预告：《LiteOS-M 切换汇编逐行图解（6）：一次完整调度接力与调试实战》------用一次 LOS_TaskDelay(200) 把四函数串成接力，给出完整调度时序图，并给 objdump / GDB 实战命令，亲手把本篇的栈帧几何对一遍账。全系列收官。
