电阻是 PCB 上最常见的元器件之一，但 "会看阻值" 和 "会做工程选型" 完全是两件事。 本文结合完整的 PCB 电阻专题内容，对电阻的分类、核心参数、封装功率、丝印识别、电路功能、实战应用、选型流程和常见错误进行系统整理，适合硬件初学者、嵌入式工程师以及正在学习 PCB 设计的同学收藏查阅。
文章关键词： PCB 设计、电阻选型、贴片电阻、硬件设计、电子元器件、电路基础 适合读者：
- 刚开始学习 PCB 和硬件设计的同学
- 已经会画原理图，但不清楚如何正确选电阻的工程师
- 想系统复习电阻参数、封装、丝印和实际应用的开发者
- 准备做电源、ADC 采样、I²C、高速接口等电路设计的读者
目录
- 为什么电阻不能只看阻值
- 常见电阻分类
- 电阻的五大核心参数
- 贴片封装与额定功率
- 贴片电阻丝印识别
- 电阻的八类核心功能
- 典型电路实战案例
- 标准选型流程
- 常见设计错误与避坑
- 关键计算公式与课堂练习
- 立创商城快速选型方法
- 电阻选型速查清单
- 全文总结
1. 为什么电阻不能只看阻值
很多初学者选择电阻时只关注一个问题：
"这里需要一个多少欧的电阻？"
但在实际工程中，阻值只是最基础的一项参数。一个电阻能否可靠使用，还取决于：
- 额定功率是否足够
- 封装尺寸是否合适
- 精度是否满足电路要求
- 温度变化后阻值是否稳定
- 噪声是否会影响敏感信号
- 高频下是否会产生明显寄生电感
- 额定耐压是否满足要求
- 是否容易采购，成本和交期是否合理
因此，电阻选型的正确思路不是 "先找一个阻值"，而是： 明确电路功能 → 再计算阻值 → 再计算功耗 → 再选择封装、精度和材料 → 最后进行降额与可采购性检查
2. 常见电阻分类
表格
| 类别 | 主要特点 | 常见用途 |
|---|---|---|
| 贴片电阻 | 体积小，适合自动化贴装 | 现代 PCB 中最常见 |
| 插件电阻 | 通孔安装，常见轴向封装 | 实验板、功率电路、维修替换 |
| 电位器 | 阻值可调，常见多圈精密型号 | 参数调节、校准、模拟量设定 |
| 排阻 | 多个电阻集成在一个封装中 | 总线上下拉、接口保护、节省空间 |
| NTC 电阻 | 阻值随温度变化 | 温度检测、过温保护、热敏传感 |
| 压敏电阻 | 电压超过阈值后迅速导通 | 浪涌抑制、过压保护、开关电源保护 |
此外，按照材料和结构还可以分为： 碳膜电阻、金属膜电阻、金属氧化膜电阻、薄膜电阻、厚膜电阻、绕线电阻、水泥电阻、合金电阻、精密多圈可调电阻
不同材料和结构的电阻，在精度、温度系数、噪声、功率和高频特性方面差异很大，不能只凭阻值互换。
3. 电阻的五大核心参数
3.1 标称阻值与精度
标称阻值是出厂标定的电阻值，精度则表示实际阻值相对标称值的允许偏差。
表格
| 精度 | 典型应用 |
|---|---|
| ±5% | 普通限流、上拉 / 下拉、对精度要求不高的电路 |
| ±1% | 分压、ADC 采样、反馈网络、普通精密电路 |
| ±0.5% | 高精度测量、基准电压源、精密信号调理 |
| ±0.1% 或更高 | 精密仪器、计量设备、高精度基准 |
工程经验：
- 普通 GPIO 上下拉、LED 限流通常不需要很高精度。
- ADC 分压和电源反馈网络建议优先使用 ±1%。
- 精密测量和基准源需要低温度系数、高精度电阻。
3.2 额定功率
电阻工作时会把电能转化为热量。如果实际功耗超过额定功率，电阻会持续升温，轻则阻值漂移，重则发黑、烧毁甚至开路。 计算公式： P = I²R P = U²/R
其中： P：功率，单位 W I：通过电阻的电流，单位 A U：电阻两端电压，单位 V R：阻值，单位 Ω
选择额定功率时，不能按照 "刚好等于实际功耗" 来选，必须留出降额裕量。 工程习惯：
- 额定功率至少大于实际功耗的 1.5 倍；
- 更保守的做法是按约 50% 降额使用；
- 即额定功率约为实际功耗的 2 倍以上。
举例： 实际功耗 = 0.2 W 按 50% 降额： 额定功率 ≥ 0.2 / 0.5 = 0.4 W
3.3 温度系数 TCR
TCR 表示温度变化时阻值的漂移程度。TCR 越小，电阻在温度变化下的稳定性越好。 典型应用： 精密仪表、基准电压源、ADC 精密分压、电流采样、传感器信号调理
在这些场景中，应优先选用低温漂的金属膜、薄膜或合金电阻。
3.4 噪声与材料特性
电阻自身会产生噪声，不同材料的噪声水平不同。
- 碳膜电阻：噪声较大，不适合敏感模拟信号。
- 金属膜 / 薄膜电阻：噪声较低，适合低噪声放大和精密模拟电路。
- 合金 / 精密采样电阻：常用于电流采样，重点保证低温漂和长期稳定性。
因此，处理微弱信号时，不能只看阻值和精度，还要关注噪声。
3.5 高频与寄生参数
绕线电阻内部存在线圈结构，因此会有明显的寄生电感。在高频下，它不再表现为纯电阻，而会呈现感性，可能引起： 信号振铃、相位偏移、波形失真、阻抗失配、信号完整性下降
因此：射频、高速数字、开关电源高频路径等场景，不能随意使用绕线电阻。
4. 贴片封装与额定功率
贴片电阻的封装尺寸属于物理属性，但它直接决定额定功率、散热能力、耐压和可承受电流。
表格
| 封装 | 常规额定功率 | 典型应用场景 |
|---|---|---|
| 0201 | 1/20 W | 高密度 PCB、微小信号电路 |
| 0402 | 1/16 W | 便携设备、通用小信号、GPIO 限流 |
| 0603 | 1/10 W | 消费电子、控制板、按键、辅助电源 |
| 0805 | 1/8 W | 电源限流、LED 限流、信号调理 |
| 1206 | 1/4 W | 工业控制、电源模块、LED 驱动、功率回路 |
| 2512 | 1--3 W | 大功率限流、精密电流采样、高散热场景 |
核心原则：
在阻值相同的情况下，封装越大，电阻的额定功率承载能力越强，通常耐压和散热能力也越好。
需要注意：
- 表中的功率是常见标准值，不同厂商可能有加强功率版本。
- 即使封装相同，不同系列的最大功率、耐压和温升曲线也可能不同。
- 高压电路中不能只看功率，还要看额定电压、爬电距离和安全间距。
- 0201、0402 等微型封装通常没有丝印，必须通过 BOM、料盘标签或万用表确认阻值。

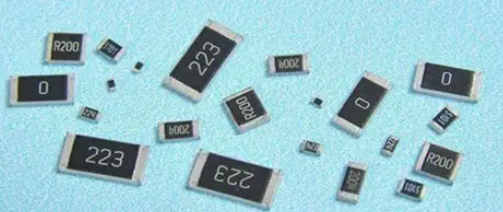

5. 贴片电阻丝印识别
5.1 三位数字丝印
规则：ABC = AB × 10^C 示例： 103 = 10 × 10³ = 10 kΩ 220 = 22 × 10⁰ = 22 Ω
这里有一个非常容易出错的地方：
220不是 220 Ω，而是 22 Ω。 如果把220误认为 220 Ω，阻值就会产生约 10 倍的偏差，可能导致电路工作异常。
5.2 四位数字丝印
规则：ABCD = ABC × 10^D 示例： 1002 = 100 × 10² = 10 kΩ
四位数字丝印通常用于精度更高的电阻，常见于精密分压、仪器仪表和采样电路。
5.3 字母 R 表示小数点
低阻值电阻经常使用字母R代替小数点。 示例： 4R7 = 4.7 Ω R100 = 0.100 Ω
这种写法在电流检测、精密采样和低阻值电路中非常常见。
5.4 0Ω 电阻的丝印
0Ω 电阻通常标记为：0 或者 000 主要用途：
- PCB 版本兼容
- 电路功能跳线
- 地分割配置
- 调试预留
- 熔断保护
但要注意：
0Ω 电阻不是理想导线，它存在最大电阻、额定电流和额定功率限制。
6. 电阻的八类核心功能
在实际电路中，90% 以上的电阻用途都可以归纳为以下八类。
6.1 限流保护
利用电阻限制回路电流，避免器件因为过流而损坏。 典型应用： LED 串联限流、单片机 GPIO 输出限流、电源回路限流保护、输入接口保护
6.2 电压分压
通过两个或多个电阻，把较高电压按比例降低到芯片可以接受的范围。 典型应用： ADC 电压采样、电池电压检测、高压信号检测、传感器信号调理、电源电压监测
分压公式： Vout = Vin × R2 / (R1 + R2)
注意：电阻分压只适合低功耗信号采样，不适合直接给大功率负载供电。
6.3 电平上拉 / 下拉
上拉和下拉电阻用于把 GPIO 或总线固定在高电平或低电平，防止引脚悬空导致误触发。 典型应用： I²C/SPI 总线上拉、按键输入下拉、GPIO 默认电平配置、总线空闲状态维持、中断引脚保护
6.4 电流采样
利用采样电阻上的压降，把电流信号转换为电压信号，再送入 ADC、运放或比较器。 典型应用： BMS 电池管理系统、电机过流保护、电源输出电流监测、充电桩检测、负载电流监控
电流采样电阻通常需要： 低阻值、高精度、低温度系数、高功率承受能力、低热电动势 常见材料包括合金电阻和锰铜电阻。
6.5 RC 延时与滤波
电阻与电容组合可以构成 RC 电路，实现： 信号滤波、上电延时、波形整形、按键消抖、简易定时
时间常数公式： τ = R × C
典型应用： 单片机上电复位、按键消抖、模拟信号去噪、低通滤波、简易定时器
6.6 阻抗匹配
高速信号在传输过程中会遇到阻抗不连续，从而产生反射。串联或并联匹配电阻可以降低反射，提高信号完整性。 典型应用： 以太网通信、USB 高速信号、HDMI 视频接口、射频 RF 电路、高速时钟与差分信号
6.7 负载耗能
负载电阻用于吸收多余电能，或者消耗感性负载断开时产生的反向电动势。 典型应用： 继电器线圈泄放、电机消火花、假负载测试、电源老化负载、断电放电回路
6.8 电路跳线与配置
0Ω 或小阻值电阻可以作为 PCB 跳线，实现硬件配置和调试预留。 典型应用： 硬件版本兼容选择、功能跳线配置、地分割跳线、调试预留电阻、量产版本切换
7. 典型电路实战案例
7.1 ADC 电池电压分压
电池电压可能高于 ADC 输入范围，因此需要通过分压电阻降低到安全范围。 例如 3.7V 锂电池电压经过分压后送入 ADC，实现电量检测和电压监测。 设计要点：
- 分压比要满足 ADC 输入范围；
- 电阻精度建议使用 ±1%；
- 分压电阻不能过小，否则会持续耗电；
- 分压电阻也不能过大，否则输出阻抗过高，影响 ADC 采样。
7.2 LED 限流
LED 必须串联限流电阻，否则可能因为电流过大而烧毁。 电路结构：VCC ---- 电阻 R ---- LED ---- GND 设计时需要同时考虑： LED 正向压降、目标工作电流、电阻功耗、封装散热能力
7.3 输入接口保护
外部信号进入 MCU 或后级芯片前，可以使用串联电阻限制电流，防止高电平、浪涌或误接导致器件损坏。 这类电阻的重点不是分压，而是：
- 限制进入后级的电流；
- 与 TVS、钳位二极管等保护器件配合；
- 在正常工作时不能造成过大压降或影响信号速度。
7.4 RC 信号滤波
数字时钟或模拟信号可以通过 RC 低通滤波抑制高频干扰。 电路结构： 信号输入 ---- R ---- 信号输出 | C | GND 设计时要根据目标截止频率计算 RC 参数。
7.5 以太网 PHY 接口
网口差分信号经过网络变压器隔离后进入 PHY 或以太网芯片。高速数据线通常需要小阻值电阻进行阻抗匹配和信号完整性优化。 高速信号不能只看直流连接；传输线阻抗、匹配方式和走线长度都会影响通信质量。
7.6 电流采样与运放
电流采样电路的基本过程是： 负载电流 → 通过采样电阻 → 产生微小压降 → 运放放大 → ADC 采样 → 软件计算电流
采样电阻的精度、温漂和功率会直接决定电流测量误差。
7.7 0Ω 电阻作为调试预留
0Ω 电阻非常灵活，可以在调试阶段替换为其他元件。 例如：
- 发现电源纹波偏大，可以把 0Ω 改为 5 Ω、10 Ω 或小电感；
- 发现需要增加滤波，可以在预留位置增加电容；
- 不同硬件版本可以通过 0Ω 选择不同功能。
但要注意，0Ω 只能用于小电流连接，不能替代大功率导线。
8. 标准选型流程
8.1 确定标准阻值
先根据电路功能计算理论阻值，然后优先选择 E24 标准系列。 例如计算得到：10.5 Ω、11.3 kΩ、11.4 kΩ 这些可能不是常用标准值。此时需要：
- 重新计算其他参数；
- 选择最接近的标准阻值；
- 检查该阻值是否容易采购；
- 避免使用冷门定制型号。
设计阻值时必须考虑量产采购，不能只考虑理论计算。
8.2 计算实际功耗
使用下面两个公式之一： P = I²R P = U²/R
应该计算最坏工作条件下的功耗，包括： 最大输入电压、最大负载电流、温度升高、瞬态冲击、电压波动
8.3 匹配封装与功率
根据功耗选择封装：
- 小信号：0201、0402、0603
- 通用电路：0603、0805
- 功率和采样：1206、2512
- 高压或大功率：可能需要插件功率电阻或专用功率电阻
封装选择要同时考虑： 额定功率、散热、耐压、PCB 面积、焊接和维修难度、成本与供货
8.4 匹配阻值精度
表格
| 电路类型 | 推荐精度 |
|---|---|
| 普通限流、上下拉 | ±5% |
| 分压、ADC、反馈 | ±1% |
| 精密测量、基准源 | ±0.5% 或更高 |
8.5 确认额定耐压
额定耐压必须大于实际工作电压，并且要留出安全裕量。 例如： 220V 交流电整流后，直流母线电压可能超过 300V； 即使电阻功率看起来足够，小封装也可能因为耐压或爬电距离不足而不能使用； 高压设计中还要考虑安全间距、污染等级和封装结构。
8.6 考虑高频特性
高频电路要重点关注： 寄生电感、寄生电容、封装尺寸、电阻材料、传输线阻抗、匹配方式 绕线电阻由于寄生电感明显，通常不适合高频信号路径。
8.7 考虑量产成本
量产设计优先使用： 通用封装、常见阻值、常见精度、容易采购的品牌和系列 避免： 冷门阻值、定制型号、交期很长的物料、价格异常高的特殊规格
8.8 按信号特性选择材料
- ADC、电流采样：优先低 TCR 精密电阻
- 模拟小信号：优先低噪声金属膜 / 薄膜电阻
- 高频高速：优先低寄生参数电阻
- 大功率：优先功率电阻或合金电阻
- 高压：优先满足耐压和爬电距离的型号
9. 常见设计错误与避坑
9.1 只看阻值，忽略功率裕量
这是最常见的问题之一。 结果是： 电阻长期过载、表面发烫发黑、阻值漂移、寿命缩短、严重时直接烧毁 解决方式：
先算功耗，再选封装，最后做 50% 左右降额。
9.2 精密采样误用普通碳膜电阻
普通碳膜电阻的温度漂移较大，不适合精密电流采样和基准电压电路。 精密采样应优先选择： 合金电阻、锰铜电阻、低温漂精密电阻、高精度薄膜电阻
9.3 高频电路使用绕线电阻
绕线电阻具有明显寄生电感，在高频下可能造成： 振铃、相位偏移、波形失真、阻抗失配 高频路径应选择低寄生参数的薄膜或专用高频电阻。
9.4 把 0Ω 电阻当作理想导线
0Ω 电阻的实际阻值不是绝对 0，并且有额定电流限制。 以 0603 0Ω 电阻为例：
- 规格上限可能约为 50 mΩ；
- 0603 常规额定功率约为 1/10 W；
- 按 P = I²R 估算，最大电流约为 1.4 A；
- 工程上建议长期电流不要超过约 1 A；
- 如果电流达到 1--1.5 A 以上，应改用 0805、1206 或更大封装。
注意：不同厂商、不同系列的实际参数可能不同，设计时必须查规格书。
9.5 混淆丝印代码
220 实际是：22 × 10⁰ = 22 Ω，不是 220 Ω。 类似代码还有： 103 = 10 kΩ 1002 = 10 kΩ R100 = 0.100 Ω 4R7 = 4.7 Ω
如果读错，可能导致电路参数偏差数倍甚至十倍以上。
9.6 对 0201/0402 强行肉眼辨丝印
0201、0402 等微型封装通常没有丝印，无法肉眼判断阻值。 正确方式： 查 BOM、查料盘标签、查包装信息、用万用表测量、查供应商物料编号 不能凭经验猜。
9.7 满功率极限运行
电阻长期在额定功率附近工作，会导致： 温升过高、材料老化加速、阻值漂移、寿命急剧缩短、突然失效 功率设计必须留裕量，不能 "刚好够用"。
9.8 把分压电路直接当电源
分压电路输出阻抗较高。空载时电压可能正常，一旦接入负载，负载会与分压电阻并联，分压比立即改变。 举例： 上拉 10 kΩ，下拉 10 kΩ，输入 5 V； 空载时分压得到约 2.5 V； 如果用它去驱动 1 kΩ 负载，输出电压会明显下降； 无法稳定提供 2.5 V。
结论：
电阻分压适合 ADC 采样等低功耗场景，不适合作为大功率负载的电源。
10. 关键计算公式与课堂练习
10.1 常见公式汇总
表格
| 公式 | 含义 |
|---|---|
| P = I²R | 已知电流时计算功率 |
| P = U²/R | 已知电压时计算功率 |
| Vout = Vin × R2 / (R1 + R2) | 电阻分压 |
| τ = R × C | RC 时间常数 |
| R = (Vcc - Vf) / I | LED 限流电阻估算 |
| P = U × I | 功率的通用形式 |
10.2 课堂练习
题目 1：103 的阻值是多少？
103 = 10 × 10³ = 10 kΩ 答案：10 kΩ
题目 2：R100 的阻值是多少？
字母 R 表示小数点： R100 = 0.100 Ω 答案：0.100 Ω
题目 3：220 的阻值是多少？
220 = 22 × 10⁰ = 22 Ω 答案：22 Ω
题目 4：0805 的常规额定功率是多少？
答案：1/8 W，约 0.125 W
题目 5：实际功耗 0.2 W，按 50% 降额，应选多大额定功率？
额定功率 ≥ 0.2 / 0.5 = 0.4 W 答案：至少选择 0.4 W
11. 立创商城快速选型方法
在立创商城等元器件平台上，可以利用商品参数快速筛选电阻，而不必逐个打开规格书。 推荐步骤：
- 打开贴片电阻或插件电阻分类；
- 先按封装筛选，例如 0402、0603、0805、1206；
- 再筛选阻值和精度；
- 选择额定功率满足要求的系列；
- 查看温度系数、额定电压和最大工作电压；
- 检查库存、价格和交期；
- 最后再打开关键型号的规格书确认细节。
需要重点核对的参数： 阻值、精度、额定功率、封装尺寸、额定电压、最大工作电压、温度系数 TCR、工作温度范围、材料与噪声特性、是否是无卤、车规或特殊认证产品
对于初学者，先熟悉常见封装、常见阻值和常用精度，比一开始研究所有品牌型号更重要。
12. 电阻选型速查清单
设计电阻时，可以直接按照下面的清单逐项检查。
12.1 基础检查
- 电路功能是否明确？
- 理论阻值是否计算正确？
- 是否选择了 E24 等标准阻值？
- 是否确认该阻值容易采购？
12.2 功率检查
- 是否计算了最大工作电流？
- 是否计算了最大工作电压？
- 是否使用 P = I²R 或 P = U²/R 计算功耗？
- 是否预留了至少 1.5 倍裕量？
- 是否优先执行约 50% 降额设计？
12.3 封装检查
- 封装是否能承受额定功率？
- 封装耐压是否满足要求？
- PCB 面积是否允许？
- 散热条件是否足够？
- 是否考虑焊接和维修难度？
12.4 精度检查
- 普通限流和上下拉是否可选 ±5%？
- 分压、ADC 和反馈是否应使用 ±1%？
- 精密测量是否应使用 ±0.5% 或更高？
- 是否考虑初始误差和温度漂移的叠加？
12.5 特殊参数检查
- 精密采样是否选择低 TCR 电阻？
- 小信号电路是否选择低噪声电阻？
- 高频电路是否避免绕线电阻？
- 高压电路是否检查耐压和爬电距离？
- 0Ω 电阻是否检查额定电流？
12.6 生产检查
- 是否使用通用封装？
- 是否使用常见阻值？
- 是否有稳定供货？
- 是否避免冷门或定制型号？
- 是否核对 BOM、料盘标签和供应商编号？
13. 全文总结
电阻看似简单，但真正做好选型，需要同时考虑： 阻值 + 精度 + 功率 + 封装 + 耐压 + 温度系数 + 噪声 + 寄生参数 + 供货与成本
可以把整篇文章压缩成一句话：
电阻选型的核心不是 "找一个多少欧的电阻"，而是根据电路功能，综合选择合适的阻值、功率、封装、精度和材料，并保留足够的工程裕量。
最后记住几个高频易错点：
220是22 Ω，不是220 Ω。- 0201、0402 通常没有丝印，必须查 BOM、料盘或测量。
- 分压电路不能直接给大负载供电。
- 0Ω 电阻不是理想导线，必须考虑额定电流。
- 精密采样不要使用普通碳膜电阻。
- 高频电路不要随意使用绕线电阻。
- 电阻功率一定要降额，不能长期满功率运行。
- 设计电阻时，第一阶段先掌握：标准阻值、功耗、封装、精度。
