大家好，我是曦夜日长。在上一节我们了解了进程的状态以及具体的表现形式，本节我们将回到进程的运行过程中------进程优先级，让我们话不多说，开始本节的学习。

一、理解内核链表

从前面的学习可知：计算机都是以进程为基本单位执行的。而PCB作为进程的信息，在os中数量肯定数不胜数，而我们之前所说的队列一般只存储运行态R的PCB，那其他的PCB怎么管理呢？

1.1 原有链表的不足

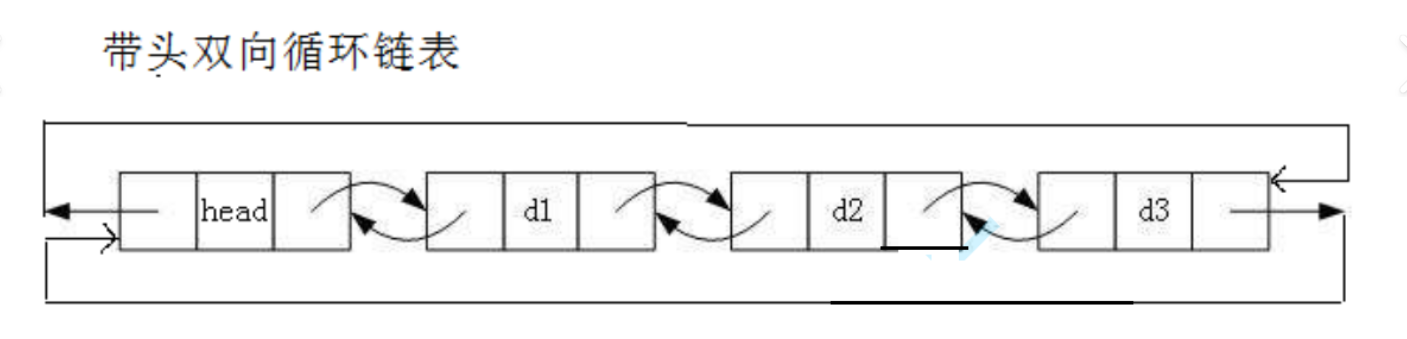

Linux设定用链表管理，但 "此链表，非彼链表"。我们理解的链表结构belike：

而Linux链表，站在全局考虑，解决原有链表不足：

问题	说明
每种类型都要写一套	task_node、file_node、device_node......代码爆炸
多一次内存分配	挂一个对象，要额外分配一个 node
多一次指针跳转	node->data->pid，缓存不友好
对象和节点生命周期不一致	节点释放了对象还在？对象释放了节点还在？
一个对象只能挂一条链表	因为只有一个 data 指针

1.2 Linux进程链表

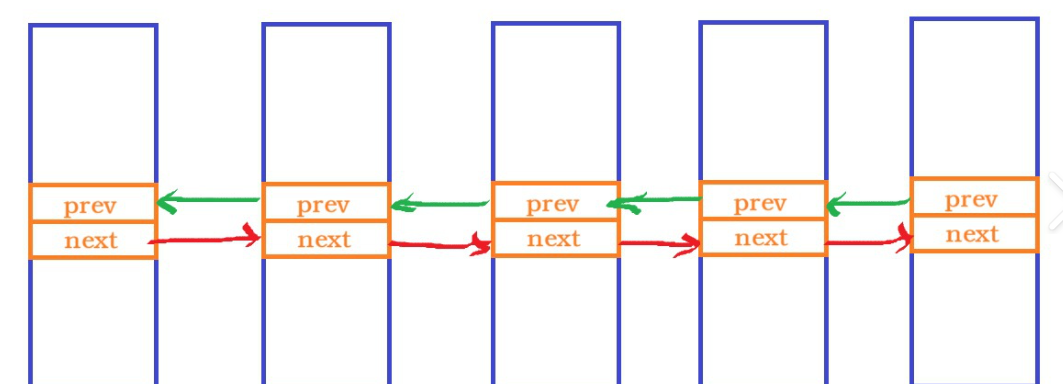

于是将数据，与封装后的指针解耦，形成连接器结构：

具体的代码：

bash 复制代码

//部分代码
struct list_head {
    struct list_head *next, *prev;
};
struct task_struct{
    int x, y, z;
    struct list_head links;
};

1.3 连接器结构设计的意义

1.3.1 类型转换和地址偏移定位

通过这样的封装指针便于我们直接获取结构体地址，而这样的指针我们如何去获取其指向的数据呢？

我们之前学习C语言时，有这样一种语法现象：当取结构体地址时，获取的地址等于其第一个变量的地址。同理，我们之前学习的宏定义计算相对偏移：

c 复制代码

（struct xxx*）0

本质：将0号地址模拟成起始地址

同时，结构体首地址=成员地址−偏移量，因此我们就可以从式子中得到结构体的首地址。

对该内核链表，就有这样的操作：

bash 复制代码

(struct task_struct *)((char *)next - (char *)&((struct task_struct *)0)->links)

当然我们也可以直接使用函数offsetof(struct task_struct, links);

1.3.2 实现信息的"流动"

我们可知Linux：一个单线程进程有一个 task_struct（后面线程知识），而PCB作为进程信息的合集，包含大量的数据，拷贝和自身转移都是非常麻烦的，但struct list_head的设计，使得PCB成为一个组件一样的东西。

1.3.2.1 组件的体现

研究Linux源码，可以看见其多个list_head的结构定义，虽然所有的插口都长在同一个 PCB 上，但每个插口连接的都是不同的、相互独立的、没有交集的独立链表。这就是著名的"用绳子穿过实体"的设计：

bash 复制代码

struct task_struct {
    // ...
    struct list_head tasks;         // 全局链表节点
    struct list_head run_list;      // 运行队列节点 (RT)
    struct rb_node   run_node;      // 运行队列节点 (CFS)
    wait_queue_entry_t wait;        // 等待队列节点
    // ...
};

全局链表： 连接所有进程的tasks，无论哪个PCB，都会存在全局链表这根线上，完成PCB的全局访问
运行队列： 连接状态为 "就绪（Ready）" 或 "运行（Running）" 的 PCB 的 run_list的插口
等待队列： 每个硬件设备（网卡、键盘、磁盘等）都有自己专属的一条等待队列线。

1.3.2.2 流动的体现

当一个进程的状态发生变化时，os就不会对整个PCB处理，而是通过 "断开" 与 "连接" 的方法,即添加对应的PCB结构体指针，实现数据的变化，体现数据的流动。

二、进程优先级

2.1 进程优先级的定义

即字面意思：进程获得CPU资源的先后顺序，也就是被执行的位置前后

2.2 进程优先级的意义

CPU单位时间运行的程序数量有限，而这种稀缺性就会造成进程在等待时有着先后顺序，而优先级的作用就是对进程在运行队列中顺序的描述**。**

2.2.1 对比：优先级 vs 权限

初学时，这两者常被混淆，其实它们的本质区别是：可不可以运行

优先级： 得到资源的先后顺序，如：排队打饭
权限： 能否得到资源，如：root和普通用户的区别

2.3 进程优先级的实现

进程优先级作为进程的一种属性，那么一定存在于PCB当中，而优先级肯定是要比较大小的，因此进程优先级就是PCB中一个整数。

想要清楚优先级的实现，我们还应先理解系统对于进程运行的操作方式。

2.3.1 分时操作系统

现代Linux和大量OS都是基于时间片的分时操作系统，这样的设计可以保证可控范围内的公平性。

分时操作系统（Time-Sharing Operating System）是一种允许多个用户或多个进程通过时间片轮流使用 CPU 的操作系统。它的核心目标是：公平、快速响应、支持交互。

而其中的时间片我们应该怎么理解呢？

2.3.2 时间片轮转

时间片轮转是分时操作系统的指导思想，它通过将CPU运行的时间分为多个简短的时间片（通常为毫秒级别），然后以这样的策略运行（后面会详细解释）：

时间片用完 → 时钟中断 → 调度器换下一个进程；
进程主动阻塞（等 I/O、等锁）→ 提前让出 CPU；
高优先级进程可抢占。

通过这样的设计可以使得进程的运行出现：宏观并行、微观串行的运行方式。

宏观并行： 在人类对秒的敏感单位中，对于多个毫秒级的时间片的运行与切换无法察觉，在肉眼上看到的结果：多个程序同时运行
微观串行： 进程的运行都是随着时间片，逐个进行的

总的来说：宏观并行、微观串行，是单处理机分时系统通过时间片轮转和上下文切换制造的"同时运行"假象。用户看到多个程序一起推进，但 CPU 在任一时刻只执行一个程序。多核出现后，微观上才可能真正并行。

三、优先级的查看与实现

3.1 UID：user id

如Linux这样的操作系统，在识别用户时并不是通过用户名这样的字符串，而是根据标识符------UID（用户描述符）辨认的。

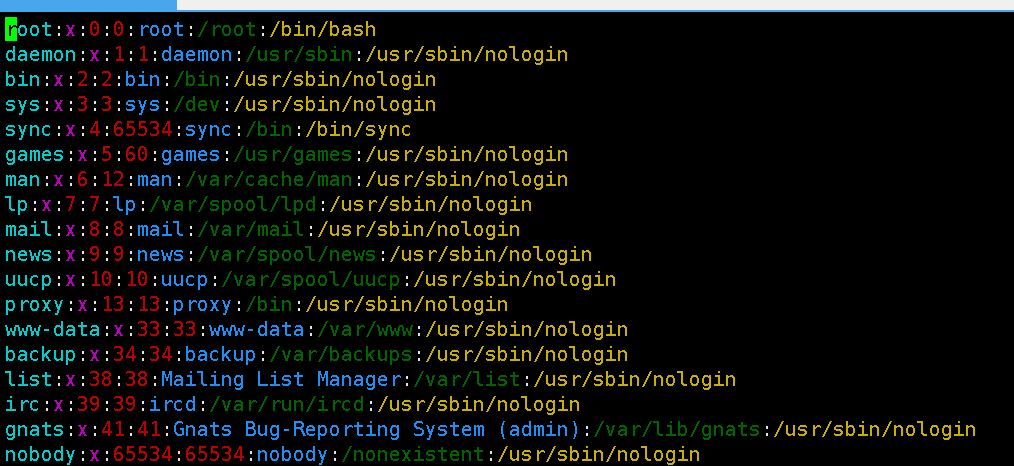

/etc/passwd 文件保存用户名 ↔ UID 的映射

内核对身份的绑定： 每当一个用户在终端启动一个程序时，内核在为其创建进程控制块（task_struct）时，会将该用户的 UID 直接写入其中。这意味着，系统中的每一个进程，底层都有那个UID数字。
UID划分：
1. UID = 0 : root 超级用户 ，权限最高，只有一个。
2. UID = 1‑999（CentOS7+/RHEL8）；1‑1000（Ubuntu） ：系统用户（服务账号，nginx、mysql、daemon），无登录 shell，后台进程使用。
3. UID ≥ 1000：普通新建用户，普通人登录账号

通过ps -ln指令查看UID：

UID的作用：Linux中访问任何资源都是进程访问的，进程代表用户，OS会将进程的UID和资源的创建角色比对，确认后才可以通过。

3.2 进程优先级查看

在Linux中可以通过ps -al的指令，查看用户启动后进行中的进程。

3.3 进程优先级实现

在展现的众多属性中，我们注重的是：CRI和NI

PRI（Priority，内核动态优先级）： 内核真正调度使用的优先级数字；数值越小，优先级越高，越优先抢到 CPU默认为80
NI（Nice 值，友好值，静态修正值） 用户可以修改的偏移量 ，用来间接影响 PRI 取值范围：‑20 ~ 19

进程的真实优先级就是由两者决定的：

P R I n e w = P R I b a s e + N I \boldsymbol{PRI_{new}=PRI_{base}+NI} PRInew=PRIbase+NI

PRI基准为80，下文会谈到如何修改

3.4 优先级的修改

优先级的修改不仅可以发生在未执行的进程上，也可在进行的进程中。

3.4.1 命令行修改

3.4.1.1 nice 与 renice

nice： 修改动进程的时候设置 nice 值 （新建时指定 NI）

bash 复制代码

nice -n NI值 命令
# -n 后面跟nice偏移

renice： 修改已经正在运行进程的 Nice 值 （动态改 NI）

bash 复制代码

renice 新NI值 -p PID

普通用户只能将 nice 值调大，只有root才能调小

3.4.1.2 top

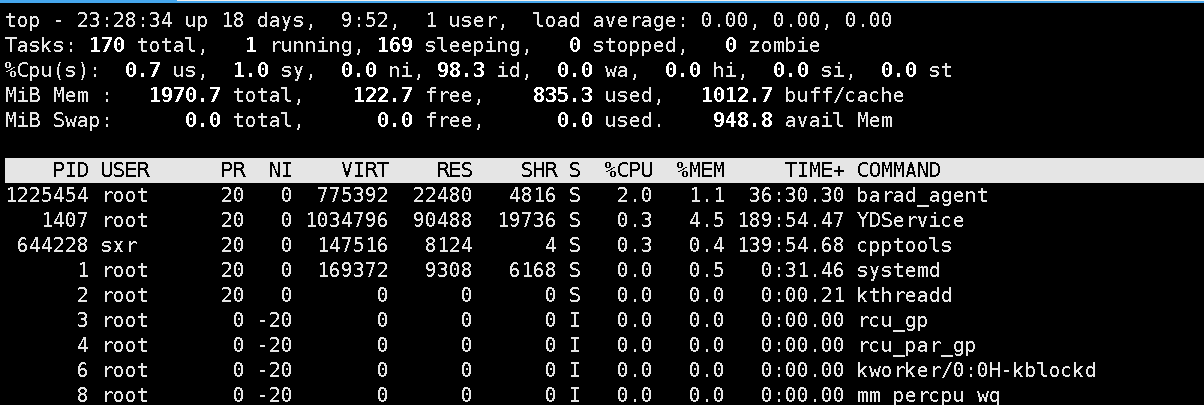

top是对执行中的进程的nice进行调整，使用top指令，下方为具体步骤：

进入top： 命令行输入top指令，打开top面板
进入修改模式： 按下R键，进入renice模式
选择目标进程： 输入想要修改进程的UID
调整nice值： 随后系统会提示 Renice PID 25110 to value，输入想要改变成的值

3.4.2 系统调用

在代码中通过以下两个调用修改nice值：

c 复制代码

int getpriority(int which, int who);
int setpriority(int which, int who, int prio);

// 具体代码
errno = 0;
int ni = getpriority(PRIO_PROCESS, 0);
printf("当前进程nice = %d\n", ni);

// 设置nice=5
int ret = setpriority(PRIO_PROCESS,0,5);
if(ret == -1) perror("setpriority");

3.5 nice的极值问题

3.5.1 nice 的范围

为了防止用户肆意的改变进程的nice值，造成os的安全问题，于是规定nice的范围是 $-20,19$ 。这意味着一个进程的优先级必然处于 $60,99$ 的区间范围内。

3.5.1 范围限定的意义

Linux这套机制，是为了防止 "进程饥饿"。OS为了确保每个进程都有被调度的公平性，如果由用户随意的拉大或调低某个进程的优先级，就可能造成某个进程长时间占用CPU和某个进程根本没用CPU执行的极端情况。

总结

下一节我们将学习Linux对于进程的调度算法和优先级是如何影响进程执行的先后顺序，感谢您的阅读，我们下节再见。
