【手把手通信仿真】FSK与GFSK调制原理对比及MATLAB全实现，附频谱波形分析

民乐团扒谱机2026-09-19 15:41

文章目录

    • 一、FSK与GFSK的本质差异
      • [1.1 FSK：最直观的数字调频方式](#1.1 FSK：最直观的数字调频方式)
      • [1.2 FSK的先天局限：频谱浪费与邻道干扰](#1.2 FSK的先天局限：频谱浪费与邻道干扰)
      • [1.3 GFSK：给方波"磨圆角"的改进方案](#1.3 GFSK：给方波“磨圆角”的改进方案)
    • 二、调制原理的数学拆解
      • [2.1 FSK调制的数学表达](#2.1 FSK调制的数学表达)
      • [2.2 高斯滤波器与BT乘积的含义](#2.2 高斯滤波器与BT乘积的含义)
      • [2.3 调制指数对性能的影响](#2.3 调制指数对性能的影响)
    • 三、MATLAB完整仿真实现
      • [3.1 完整可运行MATLAB脚本](#3.1 完整可运行MATLAB脚本)
      • [3.2 代码模块逐段解析](#3.2 代码模块逐段解析)
      • [3.3 运行结果与波形解读](#3.3 运行结果与波形解读)
    • 四、工程实践选型参考
      • [4.1 FSK与GFSK适用场景对比](#4.1 FSK与GFSK适用场景对比)
      • [4.2 BT参数选型原则](#4.2 BT参数选型原则)

听广播切换电台时，我们常会听到短暂的杂音，这本质上是频率跳变带来的频谱扩散。在数字通信中，这个问题同样存在------生硬的频率切换会产生大量带外辐射，浪费宝贵的频谱资源。从FSK到GFSK的演进，正是工程师们为解决这个问题交出的答案。本文将从原理拆解到代码落地，通过时域、频域的全方位可视化，讲透两种调制方式的差异与工程选型逻辑。

一、FSK与GFSK的本质差异

1.1 FSK：最直观的数字调频方式

FSK（频移键控）是最基础的数字调制技术之一，本质是用两个不同的载波频率分别代表二进制的1和0 。比如用高频对应比特1，低频对应比特0，接收端通过检测频率变化还原原始数据。

这就像老式调频电台，切换频道时直接从一个频率跳到另一个频率，切换瞬间是生硬的跳变。对应到数字信号中，原始比特流是方波形状的NRZ信号，直接用它控制载波频率，就得到了FSK信号。

1.2 FSK的先天局限：频谱浪费与邻道干扰

方波信号的跳变沿非常陡峭，对应的频谱包含大量高频谐波，整体带宽很宽。如果直接用这样的信号进行频率调制，输出信号会产生严重的带外辐射，既浪费频谱资源，又容易对相邻信道造成干扰。

这就好比开车时猛打方向盘，不仅车身晃动大，还容易蹭到旁边的车道。在频谱资源紧张的低功耗通信场景中，FSK的这个缺陷尤为突出。

1.3 GFSK：给方波"磨圆角"的改进方案

GFSK（高斯频移键控）的改进思路非常直接：在FSK调制之前，先让原始NRZ方波通过一个高斯低通滤波器 ，把陡峭的跳变沿磨平滑，再用平滑后的信号去调制频率。

高斯滤波器的特点是时域和频域都呈高斯分布，没有纹波，能在极小的码间串扰下最大限度压缩频谱。这也是蓝牙等标准选择GFSK的主要原因------在有限带宽内传输更高速率的数据，同时减少邻道干扰。

二、调制原理的数学拆解

2.1 FSK调制的数学表达

对于二进制FSK，我们先将比特序列映射为NRZ（非归零）信号 s ( t ) s(t) s(t)：比特1对应+1，比特0对应-1。

瞬时频偏由NRZ信号直接控制：

f ( t ) = f c + Δ f ⋅ s ( t ) f(t) = f_c + \Delta f \cdot s(t) f(t)=fc+Δf⋅s(t)

其中 f c f_c fc是载波中心频率， Δ f \Delta f Δf是峰值频偏。

信号的相位是频率对时间的积分，因此FSK信号的表达式为：

s F S K ( t ) = cos ⁡ 2 π f c t + 2 π Δ f ∫ 0 t s ( τ ) d τ s_{FSK}(t) = \cos\left2\\pi f_c t + 2\\pi \\Delta f \\int_{0}\^{t} s(\\tau) d\\tau\\right sFSK(t)=cos2πfct+2πΔf∫0ts(τ)dτ

在基带等效模型下，可以忽略载波项，只关注相位变化对应的复包络特性。

2.2 高斯滤波器与BT乘积的含义

GFSK与FSK的唯一区别，就是 s ( t ) s(t) s(t)先经过高斯滤波得到 s g ( t ) s_g(t) sg(t)，再去控制频率。

高斯滤波器的脉冲响应为：

h ( t ) = 1 2 π σ e − t 2 2 σ 2 h(t) = \frac{1}{\sqrt{2\pi}\sigma} e^{-\frac{t^2}{2\sigma^2}} h(t)=2π σ1e−2σ2t2

其中 σ \sigma σ是高斯函数的标准差，决定了滤波器的带宽。工程上通常用BT乘积来描述滤波器特性：

  • B B B：高斯滤波器的3dB带宽
  • T T T：比特周期（符号周期）

BT值越小，滤波器带宽越窄，对信号的平滑作用越强，频谱越紧凑；但平滑过度会导致相邻比特的波形相互重叠，产生码间串扰（ISI），反而增加误码率。

经典的蓝牙标准采用BT=0.5，在频谱效率和误码性能之间取得了最佳平衡。

2.3 调制指数对性能的影响

调制指数 h h h是另一个重要参数，定义为：

h = 2 ⋅ Δ f ⋅ T h = 2 \cdot \Delta f \cdot T h=2⋅Δf⋅T

它表示两个符号对应的频率差与比特率的比值。当 h = 0.5 h=0.5 h=0.5时，称为最小频移键控（MSK），此时两个频率正交，能实现最优的误码性能与频谱效率。

三、MATLAB完整仿真实现

下面给出完整的MATLAB仿真脚本，同时实现FSK与GFSK调制，并生成时域波形、相位演变、IQ星座图、功率谱、不同BT值对比等全方位可视化结果。代码无需额外工具箱，直接复制即可运行。

3.1 完整可运行MATLAB脚本

matlab 复制代码
%% FSK与GFSK调制综合仿真
% 功能：对比FSK与不同BT值GFSK的时域、频域特性
% 输出：原始比特波形、NRZ信号、高斯滤波后信号、相位曲线、时域波形对比、功率谱对比、星座图
% 说明：采用基带等效模型，无需额外工具箱，直接运行即可
clear; clc; close all;

%% ===================== 1. 参数设置 =====================
% 比特序列参数
bits = [1 0 1 1 0 0 1 0 1 0];   % 输入二进制比特流
samples_per_bit = 100;          % 每个比特的采样点数
bit_num = length(bits);         % 比特总数
total_samples = bit_num * samples_per_bit; % 总采样点数

% 调制参数
f_dev = 0.5;                    % 归一化频偏（相对于比特率），对应调制指数\(h=0.5\)
BT_values = [0.2, 0.5, 0.8];   % 对比的BT值数组
BT_num = length(BT_values);
t_axis = (0:total_samples-1) / samples_per_bit; % 时间轴，单位：比特周期

%% ===================== 2. 生成NRZ基带信号 =====================
% 将比特序列上采样为NRZ信号：1→+1，0→-1
nrz_signal = zeros(1, total_samples);
for i = 1:bit_num
    if bits(i) == 1
        nrz_signal( (i-1)*samples_per_bit + 1 : i*samples_per_bit ) = 1;
    else
        nrz_signal( (i-1)*samples_per_bit + 1 : i*samples_per_bit ) = -1;
    end
end

%% ===================== 3. FSK调制（无高斯滤波） =====================
% 计算相位：相位是频偏对时间的积分
phase_fsk = zeros(1, total_samples);
for n = 2:total_samples
    phase_fsk(n) = phase_fsk(n-1) + 2*pi * f_dev * nrz_signal(n) / samples_per_bit;
end
% 生成基带IQ分量
I_fsk = cos(phase_fsk);
Q_fsk = sin(phase_fsk);
fsk_real = I_fsk; % 实信号时域波形

%% ===================== 4. GFSK调制（多组BT值对比） =====================
% 预分配数组存储结果
filtered_signals = zeros(BT_num, total_samples);
phase_gfsk = zeros(BT_num, total_samples);
I_gfsk = zeros(BT_num, total_samples);
Q_gfsk = zeros(BT_num, total_samples);

for bt_idx = 1:BT_num
    BT = BT_values(bt_idx);

    % 4.1 生成高斯滤波器脉冲响应
    filter_length = 4 * samples_per_bit; % 滤波器长度取4个比特周期，兼顾效果与边界影响
    t_filter = (-filter_length/2 : filter_length/2) / samples_per_bit;

    % 根据BT乘积计算高斯函数标准差sigma
    % 3dB带宽 B = BT / T，归一化下T=1，故B=BT
    % 高斯滤波器3dB带宽与标准差关系：B = sqrt(ln2) / (2*pi*sigma)
    sigma = sqrt(log(2)) / (2*pi*BT);

    % 计算高斯脉冲响应并归一化（保证直流增益为1）
    h = exp( -t_filter.^2 / (2*sigma^2) );
    h = h / sum(h);

    % 4.2 对NRZ信号进行高斯滤波
    filtered_signals(bt_idx, :) = conv(nrz_signal, h, 'same');

    % 4.3 计算GFSK相位演变
    for n = 2:total_samples
        phase_gfsk(bt_idx, n) = phase_gfsk(bt_idx, n-1) ...
            + 2*pi * f_dev * filtered_signals(bt_idx, n) / samples_per_bit;
    end

    % 4.4 生成GFSK的IQ分量
    I_gfsk(bt_idx, :) = cos(phase_gfsk(bt_idx, :));
    Q_gfsk(bt_idx, :) = sin(phase_gfsk(bt_idx, :));
end

%% ===================== 5. 频谱计算 =====================
NFFT = 2^nextpow2(total_samples);          % FFT点数取2的幂，加速计算
freq_axis = (-NFFT/2 : NFFT/2 -1) / NFFT * samples_per_bit; % 归一化频率轴

% FSK功率谱（dB形式）
spec_fsk = abs(fftshift(fft(fsk_real, NFFT))).^2;
spec_fsk_db = 10*log10(spec_fsk / max(spec_fsk) + 1e-10);

% GFSK功率谱（BT=0.5）
gfsk_real_05 = I_gfsk(2, :);
spec_gfsk05 = abs(fftshift(fft(gfsk_real_05, NFFT))).^2;
spec_gfsk05_db = 10*log10(spec_gfsk05 / max(spec_gfsk05) + 1e-10);

%% ===================== 6. 可视化1：FSK vs GFSK全流程对比 =====================
figure('Name','FSK与GFSK调制全流程对比','Position',[100,100,1000,800]);

% 子图1：原始比特序列
subplot(4,2,1);
stairs([0, bits], 'LineWidth',1.5);
title('原始比特序列');
ylabel('比特值');
ylim([-0.2, 1.2]);
grid on;

% 子图2：NRZ信号与高斯滤波效果
subplot(4,2,2);
plot(t_axis, nrz_signal, 'k--', 'LineWidth',1.2, 'DisplayName','原始NRZ');
hold on;
plot(t_axis, filtered_signals(2,:), 'r-', 'LineWidth',1.2, 'DisplayName','GFSK滤波后(BT=0.5)');
title('NRZ信号与高斯滤波效果');
ylabel('幅度');
legend;
grid on;

% 子图3：FSK相位演变
subplot(4,2,3);
plot(t_axis, phase_fsk, 'b-', 'LineWidth',1.2);
title('FSK相位演变');
ylabel('相位 (rad)');
grid on;

% 子图4：GFSK相位演变
subplot(4,2,4);
plot(t_axis, phase_gfsk(2,:), 'g-', 'LineWidth',1.2);
title('GFSK相位演变 (BT=0.5)');
ylabel('相位 (rad)');
grid on;

% 子图5：FSK时域波形
subplot(4,2,5);
plot(t_axis, fsk_real, 'b-', 'LineWidth',1);
title('FSK时域波形');
ylabel('幅度');
grid on;

% 子图6：GFSK时域波形
subplot(4,2,6);
plot(t_axis, gfsk_real_05, 'm-', 'LineWidth',1);
title('GFSK时域波形 (BT=0.5)');
ylabel('幅度');
grid on;

% 子图7：FSK星座图
subplot(4,2,7);
plot(I_fsk, Q_fsk, 'b.','MarkerSize',8);
title('FSK星座图');
xlabel('I分量');
ylabel('Q分量');
axis equal;
grid on;

% 子图8：GFSK星座图
subplot(4,2,8);
plot(I_gfsk(2,:), Q_gfsk(2,:), 'r.','MarkerSize',8);
title('GFSK星座图 (BT=0.5)');
xlabel('I分量');
ylabel('Q分量');
axis equal;
grid on;

sgtitle('FSK与GFSK调制全流程对比 (调制指数\(h=0.5\))');

%% ===================== 7. 可视化2：频谱特性与BT参数影响 =====================
figure('Name','频谱特性与BT参数影响','Position',[150,150,1000,600]);
colors = {'r','g','b'};
line_styles = {'-','--','-.'};

% 子图1：FSK与GFSK功率谱对比
subplot(2,1,1);
plot(freq_axis, spec_fsk_db, 'b--', 'LineWidth',1.2, 'DisplayName','FSK');
hold on;
plot(freq_axis, spec_gfsk05_db, 'r-', 'LineWidth',1.2, 'DisplayName','GFSK (BT=0.5)');
title('FSK与GFSK功率谱对比');
xlabel('归一化频率 (Hz/Baud)');
ylabel('功率 (dB)');
ylim([-50, 0]);
legend;
grid on;

% 子图2：不同BT值的滤波波形对比
subplot(2,1,2);
plot(t_axis, nrz_signal, 'k-', 'LineWidth',1.5, 'DisplayName','原始NRZ');
hold on;
for bt_idx = 1:BT_num
    plot(t_axis, filtered_signals(bt_idx,:), ...
        'Color',colors{bt_idx}, 'LineStyle',line_styles{bt_idx}, ...
        'LineWidth',1.2, 'DisplayName',['BT = ',num2str(BT_values(bt_idx))]);
end
title('不同BT值的高斯滤波效果对比');
xlabel('时间 (比特周期)');
ylabel('幅度');
legend;
grid on;

%% ===================== 8. 可视化3：不同BT值GFSK频谱对比 =====================
figure('Name','不同BT值GFSK频谱对比','Position',[200,200,800,400]);
hold on;
for bt_idx = 1:BT_num
    sig_temp = I_gfsk(bt_idx, :);
    spec_temp = abs(fftshift(fft(sig_temp, NFFT))).^2;
    spec_temp_db = 10*log10(spec_temp / max(spec_temp) + 1e-10);
    plot(freq_axis, spec_temp_db, 'Color',colors{bt_idx}, ...
        'LineStyle',line_styles{bt_idx}, 'LineWidth',1.2, ...
        'DisplayName',['BT = ',num2str(BT_values(bt_idx))]);
end
title('不同BT值的GFSK功率谱对比');
xlabel('归一化频率 (Hz/Baud)');
ylabel('功率 (dB)');
ylim([-50, 0]);
legend;
grid on;

%% ===================== 运行说明 =====================
% 1. 本脚本无需额外工具箱，直接运行即可生成3个图形窗口
% 2. 修改bits数组可更换输入比特序列，验证不同数据的调制效果
% 3. 修改BT_values数组可对比更多BT参数下的性能差异
% 4. f_dev=0.5对应调制指数\(h=0.5\)（MSK正交条件）
% 5. 增大samples_per_bit可提升波形平滑度，但计算量会相应增加

3.2 代码模块逐段解析

  1. NRZ编码模块：将离散的二进制比特流上采样为连续电平信号，1对应高电平+1，0对应低电平-1，是数字调制的标准基带格式。
  2. 高斯滤波器模块：根据BT乘积推导滤波器标准差，生成归一化高斯脉冲响应，通过卷积运算实现信号平滑。滤波器长度取4个比特周期，在保证滤波效果的同时减少边界效应影响。
  3. 相位积分模块：频率变化最终体现为相位的累积，通过逐点累加计算相位。这是数字调频的主要实现方式，采用基带等效模型避免了生成高频载波的大计算量。
  4. 频谱分析模块：通过FFT将时域信号转换到频域，并归一化为dB形式，直观对比信号的主瓣宽度和带外辐射水平。

3.3 运行结果与波形解读

运行代码后会生成3个图形窗口，从不同维度展示两种调制的特性差异：

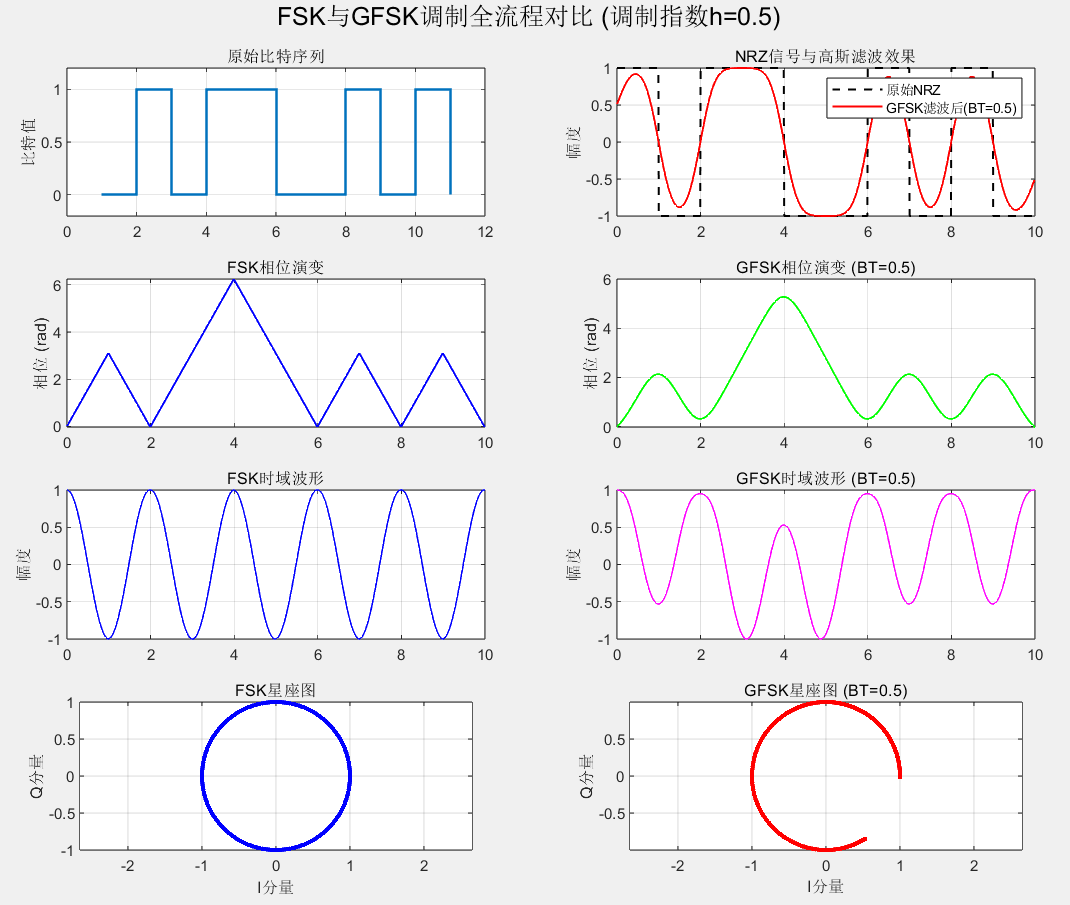

  1. 全流程对比图：完整呈现从原始比特→滤波→相位→时域波形→星座图的调制链路。可以明显看到FSK的相位存在生硬跳变，而GFSK的相位变化平滑连续，星座图的轨迹也更圆润。

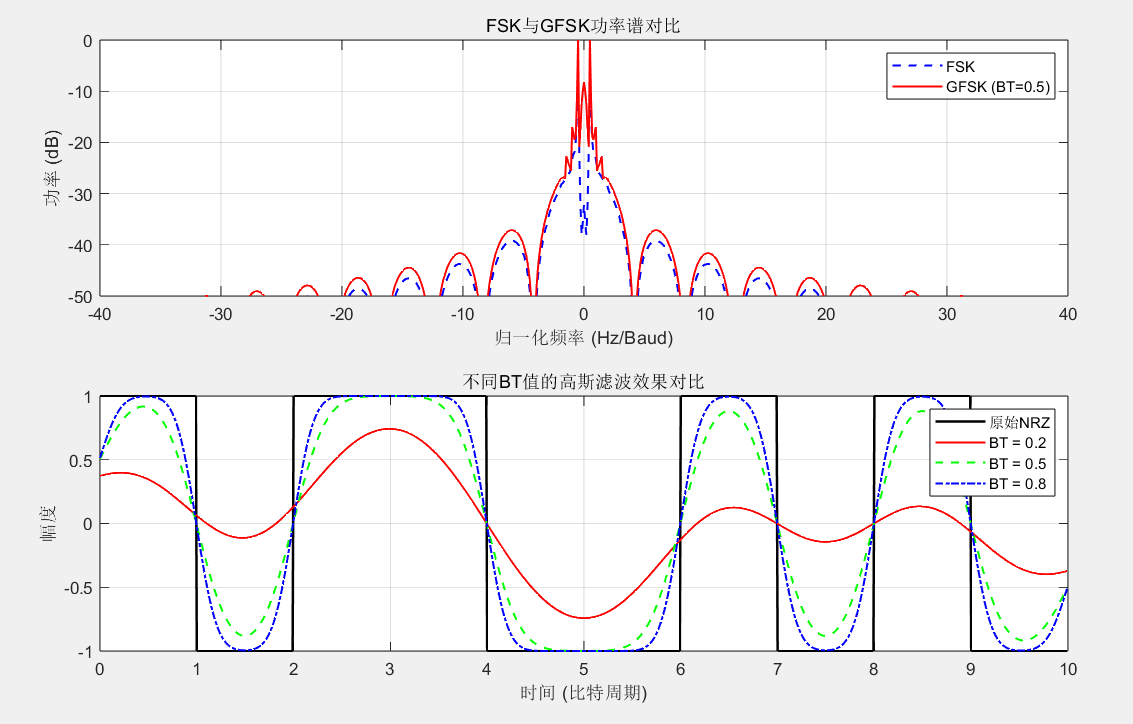

  1. 频谱对比图：这是最能体现GFSK优势的维度。FSK频谱更宽，带外衰减缓慢；GFSK主瓣更紧凑，带外辐射明显降低，能极大提升频谱利用率，减少邻道干扰。

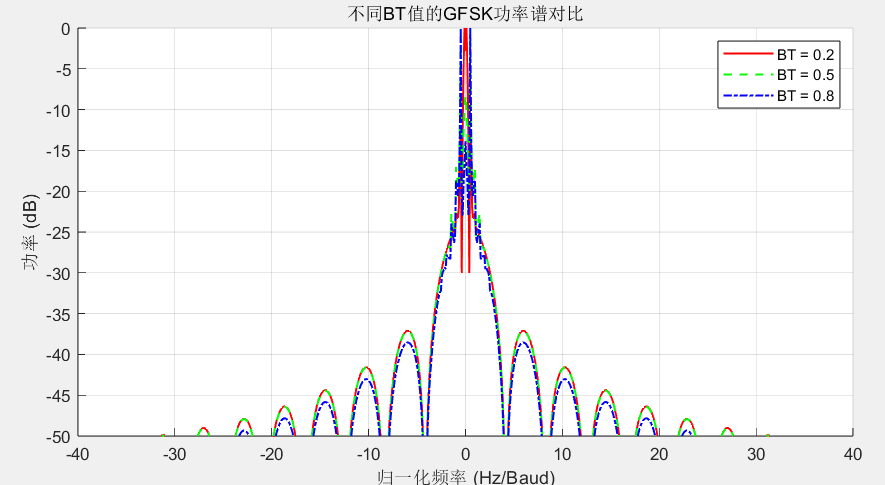

  1. 不同BT值对比图：BT值越小，波形平滑度越高，频谱越窄；但BT过小会导致波形展宽，相邻比特重叠产生码间串扰。工程上BT=0.5是经过大量验证的经典取值，综合性能最优。

四、工程实践选型参考

4.1 FSK与GFSK适用场景对比

  • FSK：实现简单，对器件性能要求低，适合成本敏感、频谱资源充足的低速短距场景，比如简单的无线遥控器、门禁系统、低端传感节点。
  • GFSK：频谱效率高，邻道干扰小，符合各类无线频谱规范，适合商用消费电子，比如蓝牙设备、智能家居传感器、工业无线组网。

4.2 BT参数选型原则

  • 频谱资源紧张、对邻道干扰要求严格的场景，选择较小的BT值（推荐0.3~0.5）；
  • 信道条件差、对误码率要求高的场景，选择较大的BT值（推荐0.5~0.8），降低码间串扰影响；
  • 蓝牙经典、ZigBee等主流协议均采用BT=0.5，通用场景可直接沿用该取值。

你在FSK/GFSK调制的工程实现中遇到过哪些问题？比如参数调试、频谱不达标等，欢迎留言交流。
