28V耐压+简外围，ECP5702如何简化PD取电方案？
Q1：为什么这颗PD取电ECP5702会受到很多客户关注？
主要是因为ECP5702支持28V高耐压输入，可以覆盖20V PD快充应用场景。在20V输入条件下，VBUS可以直接连接芯片，不需要额外增加复杂的保护电路。这样可以简化输入端设计，同时降低PCB布局难度。
Q2：除了耐压，ECP5702还有哪些优势？

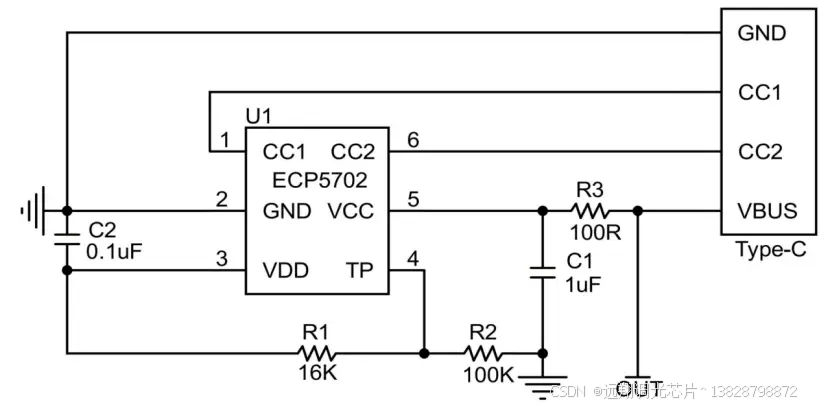

A：另一个优势是它的外围设计简单。ECP5702典型应用只需要少量电容和电阻，就可以完成PD取电功能。对于补光灯、便携风扇、美容设备、小型智能硬件等空间受限产品，可以减少外围器件数量，降低方案设计难度。这些产品通常对体积、成本和方案稳定性都有要求，高耐压、简外围的PD取电方案会更加匹配。
Q3：PD Sink芯片选型，最需要关注哪些参数？
A：一般会关注三个方面：协议支持能力，决定取电范围和兼容性；芯片耐压能力，决定高压输入下的稳定性；外围电路复杂度，影响PCB空间和方案成本。
Q4: 像PD3.0，PD3.2不同的PD协议版本，该如何选择？
A: 主要根据产品实际需求选择。PD3.0目前已经可以满足大部分消费电子产品的PD取电需求，支持最高20V输出。PD3.2进一步扩展了更高电压和功率范围，但对于补光灯、风扇、美容设备等产品，PD3.0方案在成本和兼容性方面更匹配。
Q5：为什么PD Sink芯片需要关注耐压能力？

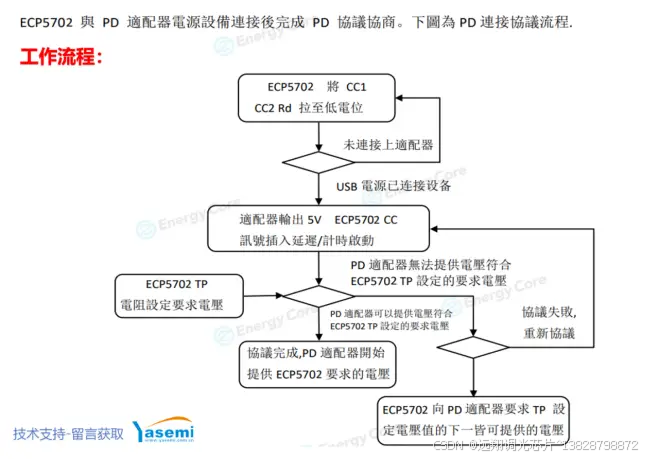

A：因为PD输出电压不是固定的。设备连接充电器时，VBUS是5V；完成协议握手后，可能提升到9V、12V甚至20V。所以PD Sink芯片需要覆盖整个输入电压范围。以ECP5702为例，它支持高耐压输入，在20V PD快充场景下，可以直接连接VBUS，减少额外保护电路设计。
Q6：为什么外围电路复杂度也是PD方案选型的重要因素？
A：因为外围设计会直接影响PCB空间、BOM成本和开发难度。像ECP5702采用简化外围设计，典型应用只需要少量电容和电阻即可完成PD取电功能。对于空间有限的消费电子产品，可以降低方案复杂度，方便产品量产。
