高密度封装正在把 BGA pitch 从 0.8mm 推向 0.4mm，0201、QFN、细间距连接器也越来越常见。CPO、AI 芯片只是这股趋势的加速器，真正落到产线上的问题依然是：钢网面积比、阻焊桥、Mark 点、拼板应力这些几何规则，是否还落在制造窗口内。
很多工程师默认：板子能画出来，就能做出来。
现实却是：同一份 Gerber，在 A 厂能顺利量产，到 B 厂就批量开焊、立碑、虚焊。问题常常不在工厂，而在设计文件里从未被正视的可制造性隐患。
一、出板前必须守住的 4 条 DFM 红线

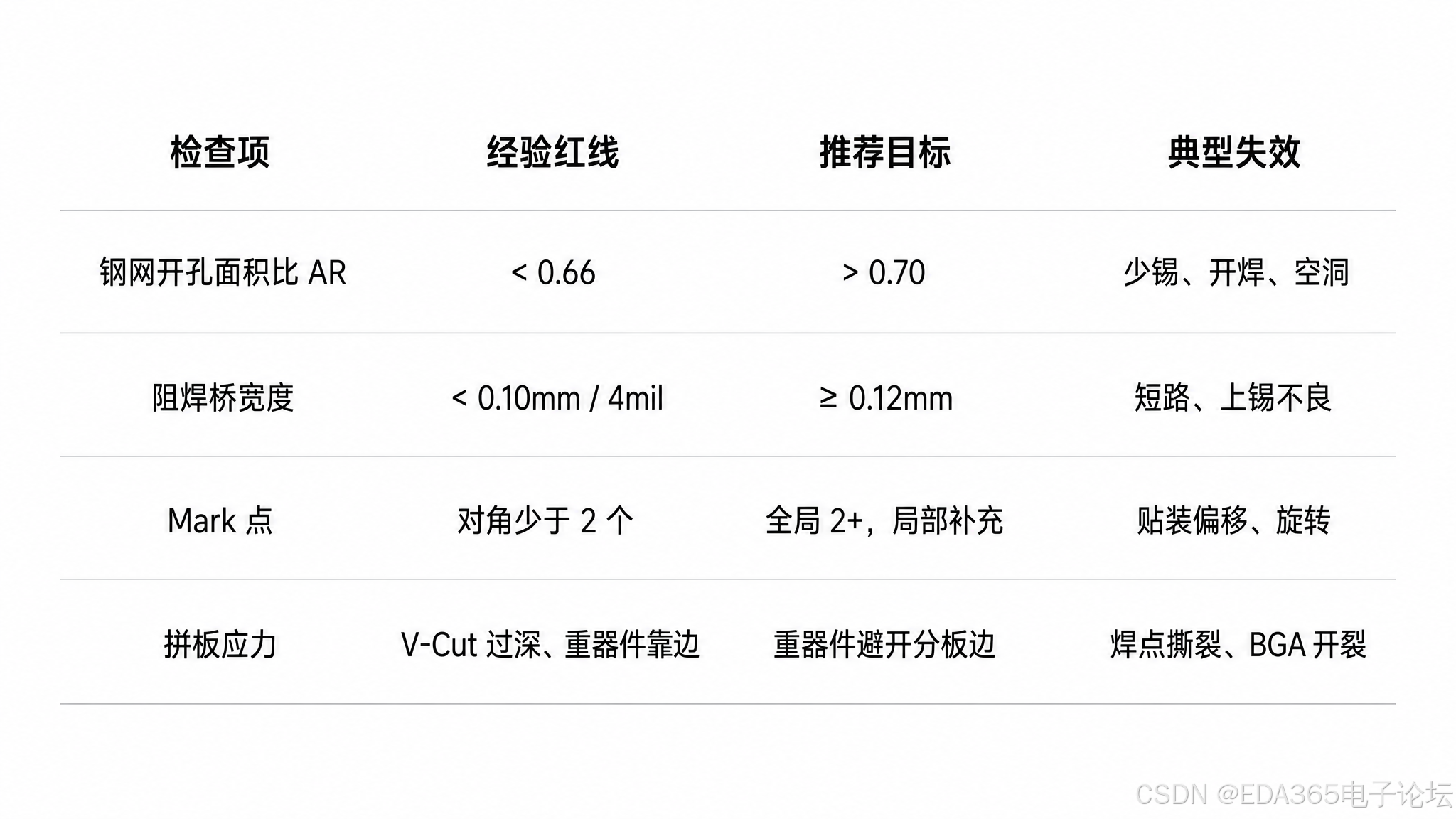

高密度板出板前，建议优先核查以下四项：
这四条红线，本质上是把制造物理约束前置到设计几何参数里。
电气能画通，不代表物理能做出来。密度越高，DFM 越不是"可选检查"，而是出板前的硬门槛。
二、DFM 的本质：制造物理约束向设计几何规则的转换
设计的语言是电气，制造的语言是物理。
焊盘锡量是否充足、阻焊桥是否断裂、分板是否撕裂焊点，均属物理问题，由设计文件的几何参数决定。DFM 的价值在于出板前将物理约束转换为设计端可理解、可修改的规则。
在 0.4mm BGA 时代，这些规则更难满足：
·焊盘尺寸缩小，钢网脱模窗口变窄；
·焊盘间距密集，阻焊桥更易断裂；
·封装尺寸增大，贴装对位要求提高；
·拼板应力更易集中于 BGA 焊点。
以下分析三个最隐蔽且常被忽略的 DFM 风险点。
三、DFM 高风险项：钢网面积比、阻焊桥与拼板应力
高密度板出板前，以下三项对良率影响最直接：钢网面积比决定锡膏转移量，阻焊桥决定细间距焊盘能否隔离，Mark 点与拼板应力决定贴装精度和分板可靠性。三者分别对应印刷、阻焊、贴装与分板环节，建议在设计评审阶段一并核查。
3.1 钢网面积比：低于 0.66 时锡膏脱模不足
锡膏从钢网脱模取决于面积比 AR（Area Ratio），即开孔面积与开孔侧壁面积之比。
矩形开孔 ：AR = (L × W) / 2 × (L + W) × T
正方形开孔 ：AR = L / (4T)
圆形开孔 ：AR = D / (4T)
其中：
L、W = 开孔长、宽
D = 圆孔直径
T = 钢网厚度
经验阈值：
·AR < 0.66：高风险，锡膏难以完整脱模；
·AR ≥ 0.66：可接受；
·AR > 0.70：更稳定。
同时需关注纵横比：Aspect Ratio = W / T > 1.5
需注意：纵横比合格不代表面积比合格。0.4mm BGA 常出现纵横比满足而面积比先失效的情况。
0.4mm pitch BGA 的焊盘直径通常为 0.20~0.25mm。
假设钢网厚度 T = 0.10mm，圆形开孔 D = 0.22mm：
AR = D / (4T)
= 0.22 / (4 × 0.10)
= 0.55
0.55 低于 0.66 阈值，属于批量开焊与空洞率偏高的典型隐患。
若改用方形开孔 L = 0.24mm，钢网厚度 T = 0.09mm：
AR = L / (4T)
= 0.24 / (4 × 0.09)
= 0.667
面积比提升至 0.66 以上，脱模转移量明显改善。
改善路径：
·采用方形或圆角方形开孔，提高有效面积；
·优化钢网厚度，必要时使用阶梯钢网；
·选用 Type4 / Type5 细粉锡膏；
·钢网进行电抛光或纳米涂层处理；
·对 0.4mm pitch BGA 单独制定钢网方案，避免沿用 0.8mm 时代参数。

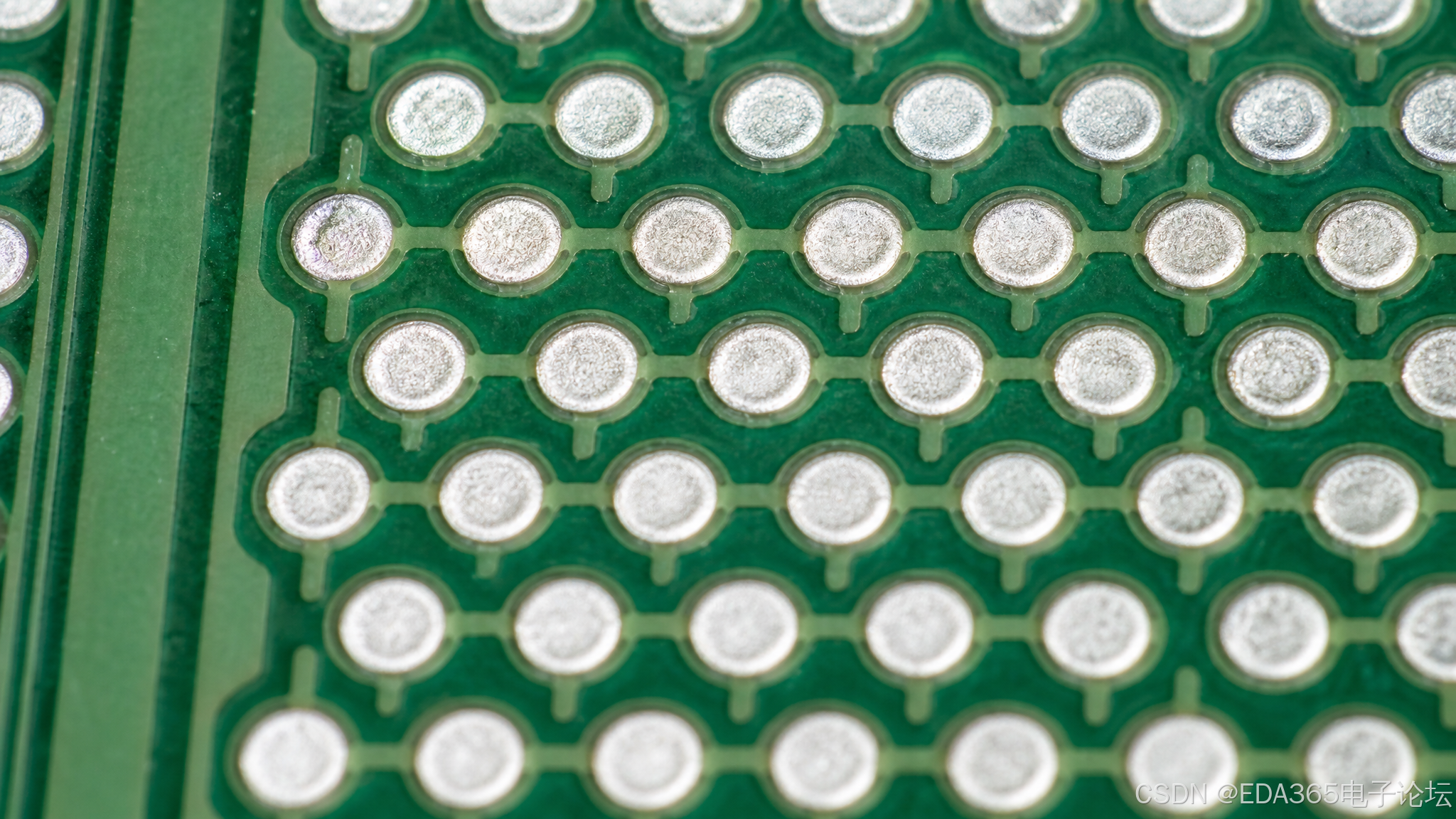

3.2 阻焊桥：低于 4mil 时隔离失效风险上升
细间距 IC、QFN、BGA 相邻焊盘之间依赖阻焊桥隔离。阻焊桥最小宽度低于约 0.10mm（4mil）时，印刷过程中易脱落或糊版，导致相邻焊盘短路或上锡不良。
以 0.4mm pitch 为例：
Pitch = 0.40mm
焊盘直径 = 0.22mm
焊盘间隙 = 0.40 - 0.22 = 0.18mm
阻焊开窗单边余量 = 0.05mm
阻焊桥 = 0.18 - 2 × 0.05 = 0.08mm
0.08mm < 0.10mm，已低于 4mil 底线。
此类设计在样品阶段可能未暴露，上量后即出现不良。
设计动作：
·阻焊桥宽度保持 4mil 以上；
·不足时优先调整焊盘间距或开窗；
·开窗单边余量尽量压缩至 0.04mm 以内；
·必要时改用 NSMD 焊盘设计；
·高密度区域提前与板厂确认阻焊制程能力。
3.3 Mark 点与拼板应力：贴装精度与分板可靠性的基础
SMT 依赖对角至少 2 个全局 Mark 点对位。BGA、QFN 等大器件还需局部 Mark 点。
Mark 点经验规则：
·全局 Mark：对角至少 2 个，推荐 3 个；
·直径：全局约 1.0mm，局部 0.5~0.8mm；
·开窗：比 Mark 单边大 0.1mm 左右；
·周围保留足够无铜、无阻焊对比区；
·大器件旁补充局部 Mark，提升贴装精度。

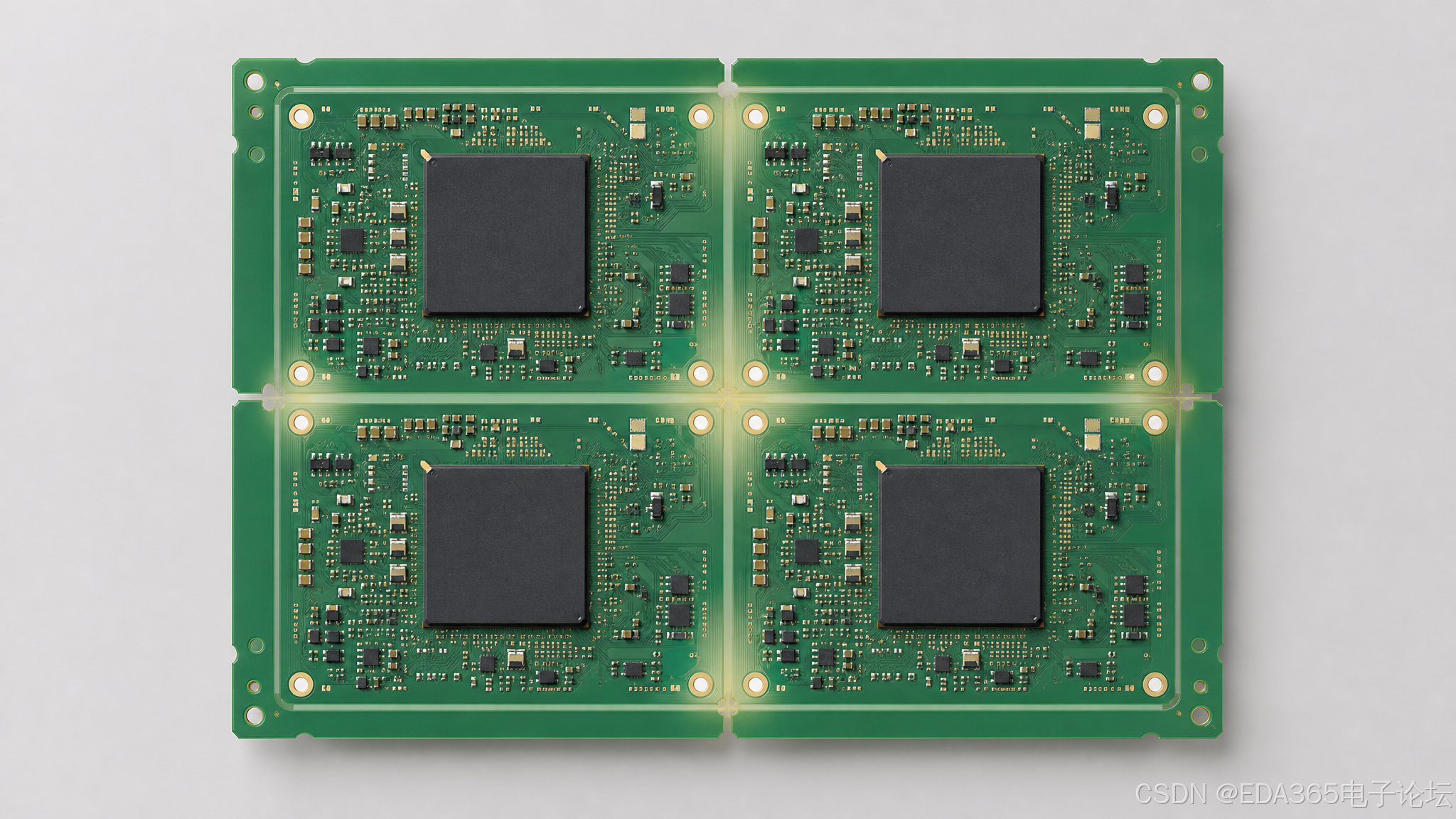

拼板应力方面，V-Cut 过深时，分板应力会直接撕裂板边焊点或 BGA 球。
拼板经验规则 ：
·V-Cut 深度一般不超过板厚 1/3；
·重器件、大BGA 避开分板边；
·重要器件距分板边尽量 ≥5mm；
·邮票孔、连接筋、铣槽需结合应力释放设计；
·大 die 封装对拼板应力尤其敏感。

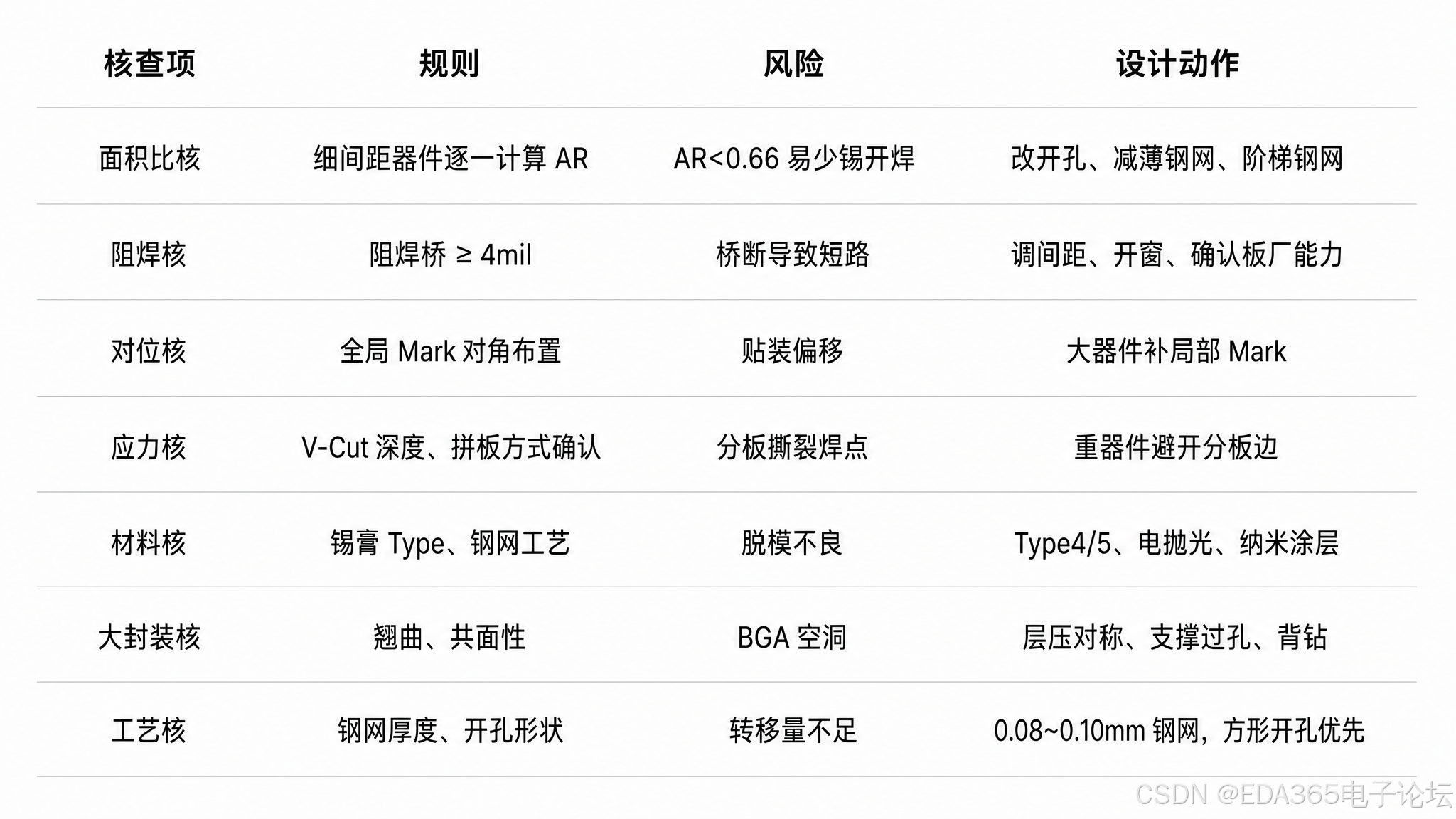

四、出板前 DFM 核查清单
将上述规则固化为可复用清单：
五、DFM 审查前置：结构化核查适合工具化处理
上述规则若依靠人工逐项核对，耗时且易遗漏。在数千焊盘的多层板上，工作量成倍增加。
结构化规则核查适合由自动化工具完成。以 EDA365·AI 的 DFM 工艺审查智能体为例，上传 ODB++ 文件即可自动执行 DFM 分析，并将结果整理为可读的审查报告与优化建议，使面积比、阻焊桥、Mark 点等制造隐患在出板前即被标识。
其核心逻辑并非替代工程师，而是将重复、易漏、可计算的规则交由工具处理，使工程师精力集中于结构、材料与工艺窗口的权衡。
六、总结：设计可绘制仅为起点，制造可落地才是终点
0.4mm BGA 时代，DFM 已从辅助检查变为良率关键。
需重点关注的三项指标：
·钢网面积比低于 0.66，是批量开焊的高危信号；
·阻焊桥低于 4mil，是短路与上锡不良的直接诱因；
·Mark 点与拼板应力，是贴装精度与分板可靠性的基础保障。
设计可绘制仅为起点，制造可落地才是终点。密度持续提升的背景下，设计端每多守一道可制造性规则，产线即可减少一次返修。
